风管表面积计算公式

风管表面积是指风管外部表面的面积，它是计算风道壁面损失的关键因素。在风道系统设计和计算中，掌握风管表面积的计算方法非常重要。下面将介绍一下风管表面积的计算公式。

风管表面积的计算公式根据不同的风管形状而有所不同。一般来说，风管可以分为圆形和矩形两种，下面将分别介绍它们的计算公式。

1. 圆形风管表面积计算公式

对于圆形风管，它的表面积可用以下公式进行计算：

S = πDL

其中，S为表面积，π为圆周率，D为风管直径，L为风管长度。

对于圆柱形风管，它的两端为圆形，中间为矩形，可以将其表面积分为两部分，分别计算出矩形部分和圆形部分的面积，然后相加即可。

2. 矩形风管表面积计算公式

对于矩形风管，它的表面积可用以下公式进行计算：

S = 2ab + 2bc + 2ac

其中，S为表面积，a为风管宽度，b为风管高度，c为风管长度。

需要注意的是，在实际应用中，矩形风管的表面积可能会出现许多不规则的形状，需要计算的表面积也需要分为多个部分进行计算。此时，可以将其分解为多个基本形状（如矩形、三角形、梯形等）的组合，并计算出其各自的表面积，最后将各部分表面积相加即为总表面积。

总之，风管表面积的计算公式主要是根据其形状的不同而不同。但无论是什么形状，都需要按照一定的计算方法进行计算，以确保风道系统的设计和计算的准确性。在实际应用中，可以利用计算软件，或手算公式进行计算，并对结果进行比对和验证，以保障风道系统的正常运行。

合集下载

风管计算公式

风管计算公式

圆直风管展开面积：F=πDH

矩形直风管展开面积：F=2（A+B）H

圆形异径管展开面积：F圆=HDD2)21(

矩形异径管展开面积：F矩=（A+B+a+b）H

圆形管弯头展开面积：F圆=1802DR=

当R=,θ=90°，公式：F=

矩形管弯头展开面积：：F矩=)(2180BAR

当L=2（A+B），R=时，公式：F=LR

圆形管变径正三通管展开面积：H≥5D，F=π（D+d）H

圆形管变径斜插三通展开面积：F=[(D+d)H+(D+d1)h1l

斜插三通展开面积：F=πDH+πdh

正插三通展开面积：F=πDH+πdh

加弯三通分段计算面积，相加即得展开面积，其计算公式如下：

加弯三通直管部分展开公式：F=πDH F1=πd1h1

弯管部分展开公式：F2=πd2（h2+h3+θ）

合计面积：F′=F+F1+F2

①正断面三通展开面积公式：F=(A+B+a+b)H+(H-100+B+a1+b1)h1

②插管式三通展开面积公式：F=400×（a+b+50)

③加弯三通展开面积公式：F=（L+l）H+

④斜插变径三通展开面积公式：F=(A+B+a+b)H+(A+B+a1+b1)h 计算公式如上！

面积展开计算公式：F圆=HBAD)2(

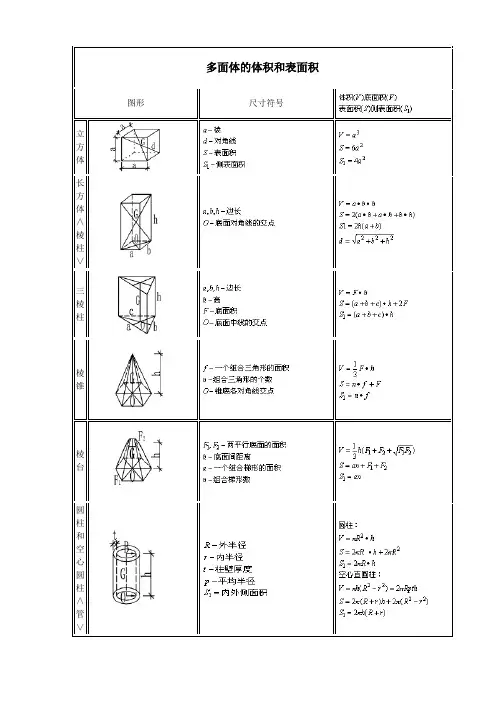

体积、表面积计算公式

体积、表面积计算公式

多面体的体积和表面积

图形 尺寸符号

立方体

长方体∧棱柱∨

三棱柱

棱锥

棱台

圆柱和空心圆柱∧管∨

斜线直圆柱

直圆锥

圆台

球

球扇形∧球楔∨

球缺

圆环体∧胎∨

球带体

桶形

椭球体

a,b,c-半轴

交叉圆柱体

梯形体

常用图形求面积公式

图形 尺寸符号 面积（F） 表面积（S）

正方形

长方形

三角形

平行四边形

任意四边形

正多边形

菱形

梯形

圆形

椭圆形

a·b-主轴 F= (π/4) a·b

扇形

弓形

圆环

部分圆环

新月形

L d/10 2d/10 3d/10 4d/10 5d/10 6d/10 7d/10

P 0.40 0.79 1.18 1.56 1.91 2.25 2.55

抛物线形

等多边形

土方量计算的基本方法

土方量的计算的基本方法主要有平均高度法和平均断面两种。

1．平均高度法

土方量计算公式表(四方棱柱体法)

方格类别 计算图形 计 算 公 式

全挖

(或全填)

h4h3h2aa

V=a2/4*(h1+ h2+ h3+ h4)

半挖

半填

acbh1h2h4h3 V=(b+c)/2*a*(Σh/4)=a/8*(b+c)* (h1+ h4)

三挖

一填 bch4h1h3h2aa 三个挖(或填)

V=( a2-bc/2)*Σh/5=1/5*( a2-bc/2)*(h1+ h2+ h3)

一个角填(或挖)

V=(bc/2)*Σh/3=1/6*b*c* h4

注：1．表中a为方格边长，b、c为计算图形相应的两个边长；

2．h1、h2、h3、h4分为各角点的施工高度;

3. Σh为各计算图形相应的挖方或填方的施工高度总和，用绝对值代入；

4．V为挖方或填方的体积(m3)。

2.平均断面法

当采用平均断面法计算基槽、管沟或路基土方量时，可先测绘出纵断面图，再根据沟槽基底的宽、纵向坡度及放坡宽度，绘出在纵断面图上各转折点处的横断面，算出各横断面面积后便可用平均断面法计算各段的土方量，即：V=(F1+ F2) *L1/2 +(F2+ F3) *L2/2+(F3+ F4) *L3/2+…….

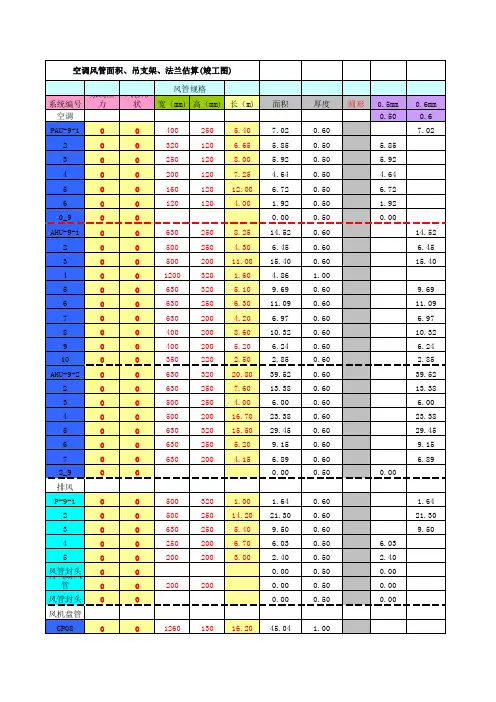

风管工程量计算及公式

风管工程量计算及公式

系统编号系统压力风管形状宽（mm)高（mm)长（m)面积厚度圆形0.5mm0.6mm空调0.500.6

PAU-9-1004002505.407.020.607.02

2003201206.655.850.505.85

3002501208.005.920.505.92

4002001207.254.640.504.64

50016012012.006.720.506.72

6001201204.001.920.501.920_9000.000.500.00

AHU-9-1006302508.2514.520.6014.52

2005002504.306.450.606.4530050020011.0015.400.6015.4040012003201.604.861.005006303205.109.690.609.696006302506.3011.090.6011.097006302004.206.970.606.978004002008.6010.320.6010.329004002005.206.240.606.2410003502202.502.850.602.85

AHU-9-20063032020.8039.520.6039.522006302507.6013.380.6013.383005002504.006.000.606.0040050020016.7023.380.6023.3850063032015.5029.450.6029.456006302505.209.150.609.157006302004.156.890.606.892_9000.000.500.00

排风P-9-1005003201.001.640.601.6420050025014.2021.300.6021.303006302505.409.500.609.504002502006.706.030.506.035002002003.002.400.502.40风管封头000.000.500.00排气扇风管002002000.000.500.00风管封头000.000.500.00

管道工程量计算

管道工程量计算

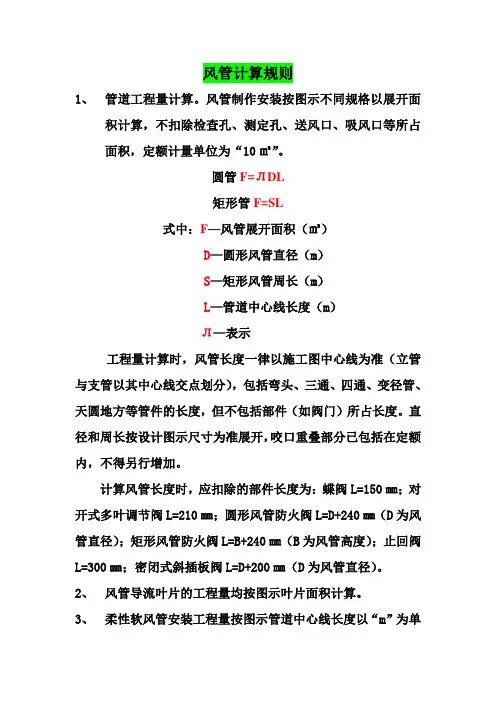

风管计算规则

1、 管道工程量计算。风管制作安装按图示不同规格以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积，定额计量单位为“10㎡”。

圆管F=ЛDL

矩形管F=SL

式中：F—风管展开面积（㎡）

D—圆形风管直径（m）

S—矩形风管周长（m）

L—管道中心线长度（m）

Л—表示

工程量计算时，风管长度一律以施工图中心线为准（立管与支管以其中心线交点划分），包括弯头、三通、四通、变径管、天圆地方等管件的长度，但不包括部件（如阀门）所占长度。直径和周长按设计图示尺寸为准展开，咬口重叠部分已包括在定额内，不得另行增加。

计算风管长度时，应扣除的部件长度为：蝶阀L=150㎜；对开式多叶调节阀L=210㎜；圆形风管防火阀L=D+240㎜（D为风管直径）；矩形风管防火阀L=B+240㎜（B为风管高度）；止回阀L=300㎜；密闭式斜插板阀L=D+200㎜（D为风管直径）。

2、 风管导流叶片的工程量均按图示叶片面积计算。

3、 柔性软风管安装工程量按图示管道中心线长度以“m”为单位计量，柔性软风管阀门安装以“个”为单位计量。

4、 软管（帆布接口）制作安装工程量，按图示尺寸以“m”为单位计量。

5、 风管检查孔工程量，按定额附录四“国际通风部件标准质量表”计算。

6、 风管测定孔制作安装工程量，按其型号以“个”为单位计量。

通风空调管道、设备筒体刷油及绝热工程

通风空调管道、设备筒体刷油及绝热工程应执行《全国统一安装工程预算定额》第十一册相应子目。

1、 管道、设备筒体的除锈、刷油

⑴管道、设备筒体的除锈、刷油工程量以表面积“㎡”为单位计量。

⑵通风空调部件和吊托支架的除锈、刷油工程量，以质量“㎏”为单位计量。

⑶各种管件、阀门及设备上人孔、管口凸出部分的除锈、刷油已综合考虑在定额内，不另行计算。

2、 管道、设备筒体的防腐

⑴管道、设备筒体的防腐工程量以表面积“㎡”为单位计算。
