钢筋直螺纹连接的质量要求

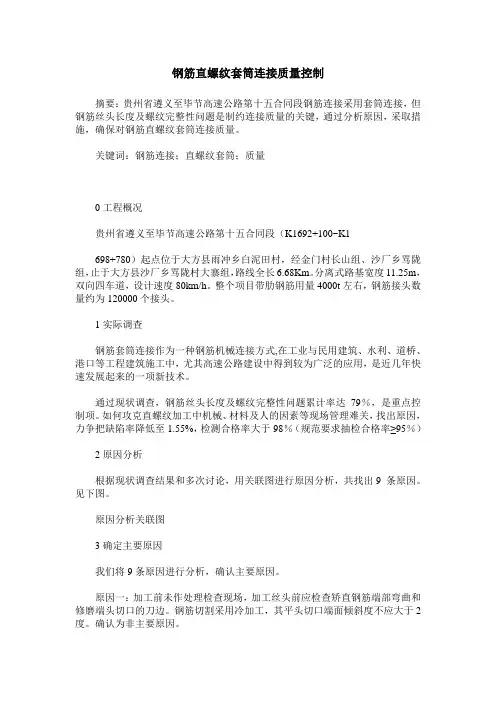

钢筋直螺纹套筒连接质量控制

摘要：贵州省遵义至毕节高速公路第十五合同段钢筋连接采用套筒连接，但钢筋丝头长度及螺纹完整性问题是制约连接质量的关键，通过分析原因，采取措施，确保对钢筋直螺纹套筒连接质量。

关键词：钢筋连接；直螺纹套筒；质量

0工程概况

贵州省遵义至毕节高速公路第十五合同段（K1692+100~K1

698+780）起点位于大方县雨冲乡白泥田村，经金门村长山组、沙厂乡骂陇组，止于大方县沙厂乡骂陇村大寨组，路线全长6.68Km。分离式路基宽度11.25m，双向四车道，设计速度80km/h。整个项目带肋钢筋用量4000t左右，钢筋接头数量约为120000个接头。

1实际调查

钢筋套筒连接作为一种钢筋机械连接方式,在工业与民用建筑、水利、道桥、港口等工程建筑施工中，尤其高速公路建设中得到较为广泛的应用，是近几年快速发展起来的一项新技术。

通过现状调查，钢筋丝头长度及螺纹完整性问题累计率达79％，是重点控制项。如何攻克直螺纹加工中机械、材料及人的因素等现场管理难关，找出原因，力争把缺陷率降低至1.55%，检测合格率大于98％（规范要求抽检合格率≥95％）

2原因分析

根据现状调查结果和多次讨论，用关联图进行原因分析，共找出9 条原因。见下图。

原因分析关联图

3确定主要原因

我们将9条原因进行分析，确认主要原因。

原因一：加工前未作处理检查现场，加工丝头前应检查矫直钢筋端部弯曲和修磨端头切口的刀边。钢筋切割采用冷加工，其平头切口端面倾斜度不应大于2度。确认为非主要原因。

原因二：技术交底不详细查现场的技术交底单，交底单细节清楚，做法交底清楚、质量要求交底详细，并有进行了现场会议交底，确认为非主要原因。

原因三：责任制不健全。

检查现场，项目部墙上挂有有完整的各类责任制，制度和措施完备，并在班前会上宣讲。确认为非主要原因。

原因四：专项方案未落实到人。

项目部及时对施工人员讲解施工方案内容，所产生的施工质量问题为新进场人员所至。确认为主要原因。

龙源期刊网

直螺纹钢筋机械连接质量控制

作者：李良果

来源：《建筑工程技术与设计》2015年第07期

【摘要】随着社会的发展与进步，钢筋直螺纹连接作为粗直径钢筋连接的接头，具有接头强度高、与母材等强、连接速度快、性能稳定、应用范围广、操作方便、用料省等特点；直螺纹钢筋连接技术的应用对提高建筑工程质量、节约材料、提高施工速度具有重要意义。本文主要介绍直螺纹钢筋机械连接的质量控制的有关内容。

【关键词】直螺纹；钢筋；机械；质量；控制

随着我国建筑市场的高速发展，高层建筑采用钢筋混凝土框架和框架剪力墙改为（市政桥梁地铁高铁等）结构越来越普遍，作为其主要受力材料的钢筋用量与日俱增，大直径钢筋的使用也越来越多。钢筋直螺纹连接技术是采用滚丝机将钢筋两端剥肋后滚轧出螺纹，再用直螺纹套筒使钢筋连接起来。其优点是对钢筋无特殊要求，接头可靠性好，操作简单，施工速度快，电机功率小，连接简单，既可降低成本，又能提高工程质量。

1、现状调查及其分析

直螺纹钢筋连接因其节约钢筋用量，加工设备和操作简单，螺纹精度高，施工速度受气候影响较小，能承受拉、压轴向力和水平力，可在施工现场连接同径或异径的竖向、水平或任何倾角的钢筋，自锁性能好，对中性好，接头质量较稳定，故在我国广泛应用。但在其实际施工中，也出现了较多的质量问题。为保证工程钢筋连接质量，应从事前和事中两个环节对其进行质量控制。

青海油田天然气开发研究中心工程为全现浇框架结构，改为（南宁英华大桥桩基，桥墩，现浇桥梁等部位桩基部位）用Ⅱ级钢筋，最大钢筋直径25mm，现浇梁采用Ⅲ级钢筋，最大钢筋直径28mm，设计为直螺纹钢筋机械连接。钢筋机械连接操作简单、节能、施工速度快、无污染，不受气候影响，可全天候施工。为确保工程质量，保证框架梁、柱中改为（桩基墩柱桥梁）主筋的抗拉强度，提高工程质量和结构安全性，开展了QC公关活动。根据调查得知，QC小组成员召开了专题研讨会，对钢筋等强滚轧直螺纹连接施工工艺进行分析，确定其流程为：

简述钢筋直螺纹连接质量

现代（邯郸）国际汽贸城S1-1项目位于邯郸市复兴区北环路与果园路交叉口，建筑面积132897.58m2，地下室共两层，其中地下二层为人防设计。地上分为酒店、公寓式办公楼、餐饮服务楼、配套服务楼。建筑功能为商务、洗浴及娱乐为一体的综合商业体。主体结构形式框架核心筒结构，图纸设计要求钢筋直径≥22的采用机械连接，滚轧直螺纹连接因接头质量可靠、设备简单、经济合理，结合图纸结构要求，本工程钢筋直径≥16均采用滚轧直螺纹连接，机械连接接头等级为II级，接头率控制在50%。

一、原材料质量控制

滚轧直螺纹的连接套筒质量是保证接头质量的重要环节。

进场后由施工员、质检员、材料员根据厂家提供的检测报告对现场进行材料外观尺寸进行对比，要求套筒表面无锈蚀、污染、裂纹黑皮等缺陷;套筒结构尺寸的检查应符合套筒型式检测报告要求及《建筑施工手册》表14-98要求，检查无误后方可入库、使用。

二、直螺纹加工的质量控制

1、刻丝前的检查：

a 端头有马蹄或挠曲等缺陷的钢筋，必须用无齿锯切割机切割，对钢筋端头处有毛刺、飞边的要用铁刷子处理掉。切口端面要与钢筋轴线垂直。避免切断后出现斜面，进而影响丝头有效丝扣数。切头后进行质量检查，不合格的用石笔进行标注，要求二次切頭。检查合格后方可进行下一步工作。

b 刻丝工人必须经过专门培训，培训合格后方可持证上岗，应对施工工人进行钢筋直螺纹连接质量的教育，提高操作人员的质量意识，认识到刻丝的重要性。

c 机械设备的检查：按规定检查对所用机械是否保养。套丝加工采用水溶性切削冷却润滑液，不得用机油润滑。定期定量（刻丝数量）更换套丝刀。对定位环的位置进行测量，并用废旧的钢筋进行试套，测量其丝头的长度，并依据测量的结果，对定位环的位置进行调整。保证套丝机的卡口高度与钢筋放置架顶部的高度应一致，钢筋的轴心与套丝机卡口的轴心在同一直线上，操作平台牢靠，检查无误后方可放置钢筋准备刻丝。 2、刻丝后的检查：

钢筋剥肋滚压直螺纹连接技术

施工工艺标准

中国新兴保信四公司技术处

二○○一年五月

前言

随着建筑业的蓬勃发展及抗震设防的需要，粗直径钢筋在钢筋混凝土结构工程中的比例显著增大，而粗直径钢筋的连接技术亦随之被不断推广应用。钢筋等强度剥肋滚压直螺纹连接技术是目前在建筑工程中应用较多的钢筋连接形式。该技术已于1999年12月通过建设部组织的部级鉴定，其技术水平已达到国际先进水平，被建设部列为科技成果推广项目。

为推广工程建设新技术及加强对钢筋机械连接技术的质量管理，参照中国建筑科学研究院企业标准Q/JY16-1999“钢筋等强度剥肋滚压直螺纹连接技术规程”，特制定此工艺标准。与JGJ107-96及国家相关规范标准有冲突之处，以JGJ107-96及国家相关规范标准为准，此工艺标准仅供本公司建设工程中使用，其中不妥之处敬请指正。

目 录

1. 范围 ............................................................................................................................................ 1

2. 施工准备 .................................................................................................................................... 1

2.1 材料及主要机具 ..................................................................................................................... 1

2.2 作业条件 ................................................................................................................................. 2
