北京交通大学
Beijing Jiaotong University
继电保护三段电流保护实验实验报告
姓 名： ****
学 号： *******(1005班)
指导老师： 倪**
课程老师： 和***
实验日期： 2013.5.29（8--10） - 0 -
目录
一 、实验预习···············································1
二 、实验目的···············································1
三 、实验电路···············································1
四、实验注意问题············································2
五、保护动作参数的整定······································2
六、模拟故障观察保护的动作情况······························2
七、思考题··················································3
- 1 -
一、实验前预习：
三段电流保护包括：
Ⅰ段：无时限电流速断保护
Ⅱ段：限时电流速断保护
Ⅲ段：定时限过电流保护
三段保护都是反应于电流增大而动作的保护，它们之间的区别主要在于按照不同的原则来整定动作电流。
三段式保护整定计算内容及顺序：1 动作电流： 选取可靠系数，计算短路电流和继电器动作电流；2 动作时间的整定；3灵敏度校验。
对继电保护的评价，主要是从选择性、速动性、灵敏性和可靠性四个方面评价。
二、实验目的
1、熟悉三段电流保护的接线；
2、掌握三段电流保护的整定计算原则和保护的性能
论继电保护在传统电流保护中的应用
摘要：本文通过针对继电保护在传统电流保护方面的应用，并通过实例证明了其可行性。
关键词：继电保护 传统电流保护 电力系统
引言
电力系统继电保护是在电力系统发生故障时，自动、迅速、有选择地将故障设备从电力系统中切除，保证电力系统其余部分迅速恢复正常运行，并使故障设备不再继续遭到损坏。随着计算机技术的飞速发展，继电保护已从电磁型、晶体管型及集成电路型发展到计算机型。
自适应继电保护是20世纪80年代提出的研究课题。其基本思想是使保护装置尽可能地适应电力系统的各种变化，改善保护性能，使其能够适应电力系统各种运行方式和复杂故障类型，有效地处理故障信息，从而获得更可靠的保护。自适应继电保护能够克服同类型传统保护长期以来存在的困难和问题，改善保护的动作性能。目前，自适应保护还处在研究阶段，但现有研究成果己证明了它优越性。
1 自适应电流速断保护
电力系统继电保护的基本要求包括选择性和速动性。当发生故障时，继电保护不仅要有选择地切除故障路线，而且要在保障可靠性和稳定性的前提下尽量快速地执行，以最大限度地减少故障造成的损失。这种在电流瞬时增大时动作的电流保护就是电流速断保护。
传统的速断装置是在离线状态下，假定工作在最大运行方式下，线路末端发生短路时确定出整定值并让设备依据这个值来进行保护工作。随着电力系统的不断发展，电网结构越来越复杂，其规模越来越大，而且处在不断地变化之中，使电力系统故障变得多种多样，这使得传统的速断保护装置显得力不从心。一方面，整定值虽然相对合理，但与实际运行状态仍有区别，它必将导致保护装置不能总是运行在最佳状态；另一方面，整定值是假设工作在最大运行方式下得到的，当系统运行在其它(或最小)运行方式时，保护可能失效。
自适应电流速断保护出现在20世纪80年代，它的特点是可以根据电力系统的运行方式和故障状态实时改变保护性能和整定值。这种集实时信息采集、信号处理及微机继电保护等新技术于一体的技术装置很好地解决了上述问题。
13.2 继电保护实验内容
13.2.1 三段电流保护实验
1. 实验目的
① 熟悉三段电流保护的接线；
② 掌握三段电流保护的整定计算原则和保护的性能。
2. 实验电路
实验电路如图13-1所示。
图13-1 实验电路图
3. 实验注意问题
① 交流电流回路用允许大于５A的导线；
② 接好线后请老师检查。
4. 保护动作参数的整定
① 要求整定参数如下：
保护I段动作电流为4.8A，动作时间为０秒；
保护III段动作电流为1.4A；动作时间为2秒。 第13章 继电保护
–309– ② 按上述要求进行电流继电器和时间继电器的整定。
时间继电器的整定：将时间继电器整定把手调整到要求的刻度位置。
电流继电器的整定：按图接线。先合交流电源开关（注意：直流电源先不投入），按下模拟断路器手合按钮，调节单相调压器改变电流，分别整定电流I、III段的动作电流，要求电流继电器的动作电流与整定值的误差不超过５％。将实际整定结果填入表13-1。
表13-1 整定结果
名称 I段 III段
动作电流
动作时间
备注
5. 模拟故障观察保护的动作情况
① 电流I段
通入５A电流(模拟I段区内故障):先合交流电源开关（注意：直流电源先不投入），按下模拟断路器手合按钮，调节调压器使电流为５A，再按下模拟断路器手分按钮，投入直流电源，按下模拟断路器手合按钮（模拟手合I段区内故障），观察各继电器的动作情况并记录：电流继电器（ ）、（ ）起动；时间继电器（ ）起动；信号继电器（ ）掉牌，保护（ ）秒跳闸。
② 电流III段
通入1.5A电流(模拟III段区内故障)：实验方法同上。电流继电器（ ）起动，时间继电器（ ）起动；信号继电器（ ）掉牌，保护（ ）秒跳闸。
区外故障：通入１A电流，模拟III段范围以外故障：实验方法同上。所有继电器（ ）动作。

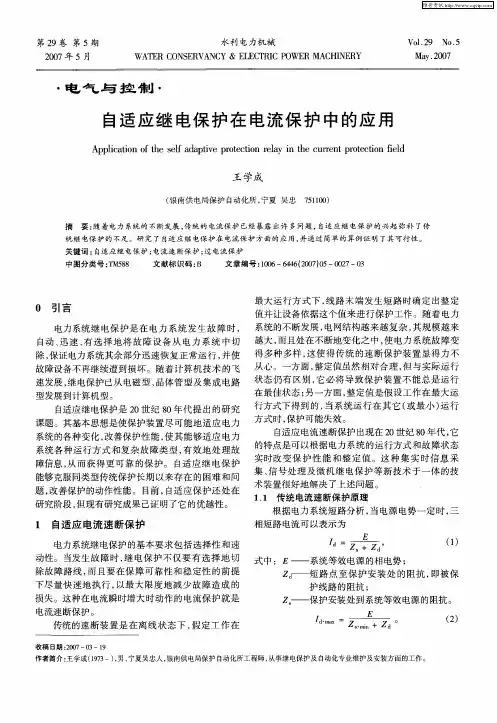

第２９卷第５期 ２００７年５月 水利电力机械
ＷＡＴＥＲ Ｃ０ＮＳＥＲＶＡＮＣＹ＆Ｅ【正ＣＴＲＩＣ Ｐ０ Ｒ ＭＡＣⅢＮＥＲＹ Ｖ０１．２９ Ｎｏ．５
Ｍａｙ．２００７
・电气与控制・
自适应继电保护在电流保护中的应用
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｅ ｓｅｌｆ ａｄａｐｔｉｖｅ ｐｒｏｔｅｃｔｉｏｎ ｒｅｌａｙ ｉｎ ｔｈｅ ｃｕｒｒｅｎｔ ｐｒｏｔｅｅｔｉｏｎ ｆｉｅｌｄ
王学成
（银南供电局保护自动化所，宁夏吴忠７５１１００）
摘要：随着电力系统的不断发展，传统的电流保护已经暴露出许多问题，自适应继电保护的兴起弥补了传 统继电保护的不足。研究了自适应继电保护在电流保护方面的应用，并通过简单的算例证明了其可行性。 关键词：自适应继电保护；电流速断保护；过电流保护 中图分类号：ＴＭ５８８ 文献标识码：Ｂ 文章编号：１００６—６４４６（２００７）０５—００２７—０３
０引言
电力系统继电保护是在电力系统发生故障时，
自动、迅速、有选择地将故障设备从电力系统中切 除，保证电力系统其余部分迅速恢复正常运行，并使
故障设备不再继续遭到损坏。随着计算机技术的飞 速发展，继电保护已从电磁型、晶体管型及集成电路 型发展到计算机型。
自适应继电保护是２０世纪８０年代提出的研究 课题。其基本思想是使保护装置尽可能地适应电力
系统的各种变化，改善保护性能，使其能够适应电力 系统各种运行方式和复杂故障类型，有效地处理故
障信息，从而获得更可靠的保护。自适应继电保护 能够克服同类型传统保护长期以来存在的困难和问
题，改善保护的动作性能。目前，自适应保护还处在 研究阶段，但现有研究成果己证明了它的优越性。
Ｉ自适应电流速断保护
电力系统继电保护的基本要求包括选择性和速
动性。当发生故障时，继电保护不仅要有选择地切 除故障路线，而且要在保障可靠性和稳定性的前提 下尽量快速地执行，以最大限度地减少故障造成的
损失。这种在电流瞬时增大时动作的电流保护就是 电流速断保护。 传统的速断装置是在离线状态下，假定工作在 最大运行方式下，线路末端发生短路时确定出整定 值并让设备依据这个值来进行保护工作。随着电力 系统的不断发展，电网结构越来越复杂，其规模越来 越大，而且处在不断地变化之中，使电力系统故障变 得多种多样，这使得传统的速断保护装置显得力不 从心。一方面，整定值虽然相对合理，但与实际运行 状态仍有区别，它必将导致保护装置不能总是运行 在最佳状态；另一方面，整定值是假设工作在最大运 行方式下得到的，当系统运行在其它（或最小）运行 方式时，保护可能失效。 自适应电流速断保护出现在２０世纪８０年代，它 的特点是可以根据电力系统的运行方式和故障状态 实时改变保护性能和整定值。这种集实时信息采 集、信号处理及微机继电保护等新技术于一体的技 术装置很好地解决了上述问题。
