新风风管水力计算

附录1 空调风管水力计算书

空调风系统水力计算

空调风系统图如下所示：

1. 选择最不利环路。由图中可见，最不利环路为1-2-3-4-5-6

2. 各管段计算结果见风管水力计算表。

3. 最不利环路阻力

△ P=Σ△P1~6 =170.5Pa

系统总阻力△P= 170.5Pa，吊顶空调器MK25DIA的机组余压为210Pa，满足要求。

空调风管水力计算表

序号 风量(m^3/h) 管宽(mm) 管高(mm) 管长(m) ν(m/s) R(Pa/m) △Py(Pa) ξ 动压(Pa) △Pj(Pa) △Py+△Pj(Pa) 备注

1 2250 400 200 3.3 7.813 2.715 8.96 2.5 36.554 91.385 100.345 1个对开多叶调节阀ξ=2.3，一个分流三通ξ=0.2

2 1950 400 200 1.5 6.771 2.072 3.108 0.2 27.456 5.491 8.599 1个分流三通ξ=0.2

3 1650 400 200 5.2 5.729 1.513 7.87 0.2 19.658 3.932 11.802 1个分流三通ξ=0.2

4 1500 400 200 1.5 5.208 1.266 1.899 0.25 16.246 4.062 5.961 1个分流三通ξ=0.25

5 600 400 200 1.6 2.083 0.234 0.374 0.35 2.599 0.91 1.284 1个分流三通ξ=0.35

6 400 200 200 1.7 2.778 0.565 0.961 9 4.621 41.59 42.551 1个蝶阀ξ=9

7 200 150 150 2.6 2.469 0.654 1.701 9 3.651 32.862 34.563 1个蝶阀ξ=9

8 300 150 150 2.8 3.704 1.375 3.849 10.75 8.215 88.315 92.164 1个蝶阀ξ=9，1个直角弯头ξ=1.75

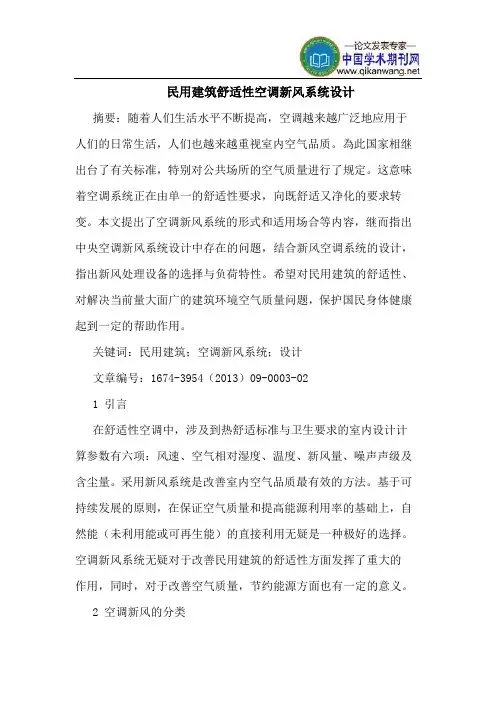

民用建筑舒适性空调新风系统设计

摘要：随着人们生活水平不断提高，空调越来越广泛地应用于人们的日常生活，人们也越来越重视室内空气品质。為此国家相继出台了有关标准，特别对公共场所的空气质量进行了规定。这意味着空调系统正在由单一的舒适性要求，向既舒适又净化的要求转变。本文提出了空调新风系统的形式和适用场合等内容，继而指出中央空调新风系统设计中存在的问题，结合新风空调系统的设计，指出新风处理设备的选择与负荷特性。希望对民用建筑的舒适性、对解决当前量大面广的建筑环境空气质量问题，保护国民身体健康起到一定的帮助作用。

关键词：民用建筑；空调新风系统；设计

文章编号：1674-3954（2013）09-0003-02

1 引言

在舒适性空调中，涉及到热舒适标准与卫生要求的室内设计计算参数有六项：风速、空气相对湿度、温度、新风量、噪声声级及含尘量。采用新风系统是改善室内空气品质最有效的方法。基于可持续发展的原则，在保证空气质量和提高能源利用率的基础上，自然能（未利用能或可再生能）的直接利用无疑是一种极好的选择。空调新风系统无疑对于改善民用建筑的舒适性方面发挥了重大的作用，同时，对于改善空气质量，节约能源方面也有一定的意义。

2 空调新风的分类

空调新风的处理主要有以下三类：

（1）全空气空调系统按一定比例的空调回风与室外新风进行混合并通过空调器同步集中处理空调回风与室外新风。

（2）风机盘管加新风的气一水空调系统，采用新风机组集中处理室外新风。

（3）多联机空调系统采用全热交换机组或显热交换机组处理新风。

3 中央空调新风系统设计中存在的问题

3.1设计说明没有“系统风量分配表”

不少全空气空调系统只在设备表中注明空气处理机组的名义风量，没有各系统的设计总送风量、最大设计总回风量、最小设计总新风量等。这样做的后果是：施工人员无法进行合理的风量初调整、运行人员也无法合理进行新、回风调节。这是中央空调能耗大、近年不断被抛弃的原因之一。可见，设计文件中，“系统风量分配表”是应该有的。

新风风管水力计算

新风风管水力计算是新风系统设计中的重要环节，它涉及到风管的水力特性和系统的运行效果。合理的风管水力计算可以确保系统的正常运行，提高系统的效率和节能性。

我们需要了解什么是风管水力。风管水力是指在风管中空气流动时产生的水力损失。风管水力计算的主要目的是确定风管的尺寸和布局，以及设计合理的风速和风压，以满足系统的需求。

对于新风系统而言，通常需要考虑以下几个方面的参数：风管的长度、风管的形状、风管的材质、风管的支架形式等。这些参数都会对风管水力产生影响。因此，在进行风管水力计算时，需要综合考虑这些因素。

风管水力计算的基本原理是根据流体力学的基本定律，通过计算风管中的风速、风压和风量等参数，来确定风管的水力特性。其中，风速和风压是最为关键的参数。

风速是指单位时间内风流通过某个截面的速度。在风管水力计算中，通常会根据系统的要求和风管的尺寸来确定风速。风速的选择应该兼顾系统的需求和风管的尺寸，既要保证系统的正常运行，又要尽可能减小能耗和水力损失。

风压是指风流在风管中产生的压力。风压的大小与风速、风管的形状和材质等因素有关。在风管水力计算中，需要确定合理的风压，以保证系统的正常运行和风管的安全性。

在进行风管水力计算时，通常会使用一些经验公式和计算方法。这些方法可以根据风管的特性和流体力学的原理，来计算风管中的风速、风压和水力损失等参数。

除了风速和风压，还需要考虑风管的水力损失。水力损失是指风管中空气流动时由于摩擦、弯头、分支、阻塞等原因产生的能量损失。在风管水力计算中，需要根据风管的形状、材质和长度等因素，来计算水力损失，并确定合理的风管尺寸和布局。

风管水力计算是新风系统设计中的重要环节，它直接关系到系统的运行效果和能耗。合理的风管水力计算可以提高系统的效率，减小能耗，保证系统的正常运行。因此，在进行新风系统设计时，必须充分考虑风管的水力特性，并进行合理的计算和设计。

总结起来，新风风管水力计算是新风系统设计中不可或缺的环节。它涉及到风管的尺寸、布局、风速和风压等参数的确定，以及水力损失的计算。合理的风管水力计算可以提高系统的效率，减小能耗，保证系统的正常运行。因此，在进行新风系统设计时，需要充分考虑风管的水力特性，并进行合理的计算和设计。

风管的水力计算

1、对各管段进行编号，标注管段长度和风量

2.选择管段1-2-3-4-5-6为最不利回路，逐步计算摩擦阻力和局部阻力。管段1-2：摩擦阻力：

l=2300，单位长度摩擦阻力rm=0.88pa，△pm1-2=0.88*2.3=2pa局部阻力部分：

本节局部阻力部件包括双层百叶风口、渐变膨胀、弯头、多页调节阀和内裤三通

双层百叶送风口：查得ζ=3，渐扩口：查得ζ=0.6弯头：ζ=0.39多页调节阀：ζ=0.5

内裤T恤：ζ=0.4，v=3.47m/s

汇总的1-2段的局部阻力为=（3+0.6+0.39+0.5+0.4）*1.2*3.47*3.47/2=35.3pa所以1-2段的总阻力为：35.3+2=37.3pa管段2-3：摩擦阻力部分：

L=2250，单位长度的摩擦阻力RM=1.0pa，△ pm1-2=1.0*2.25=2.25pa，局部电阻：

该段的局部阻力的部件有多页调节阀、裤衩三通多页调节阀：ζ=0.5

内裤T恤：ζ=0.4，v=4.34m/s

汇总的2-3段的局部阻力为=（0.5+0.4）*1.2*4.34*4.34/2=10.2pa所以2-3段的总阻力为：2.25+10.2=12.5pa管段3-4：摩擦阻力部分：

L=8400，单位长度的摩擦阻力RM=1.33pa，△ pm1-2=1.33*8.4=11.2pa，局部电阻：

该段的局部阻力的部件有四通：ζ=1，v=5.56m/s

局部阻力=1*1.2*5.56*5.56/2=18.5pa，因此管段3-4的总阻力为：11.2+18.5=29.7pa，管段4-5：摩擦阻力部分：

l=1100，单位长度摩擦阻力rm=0.93pa，△pm1-2=0.93*1.1=1.023pa局部阻力部分：

本节局部阻力元件包括70℃防火阀和70℃静压箱多页调节阀：ζ=0.5，v=5.56m/s静压箱阻力约30Pa
