边坡预应力锚索张拉计算书

边坡预应力锚索张拉计算书

同理可得：

XXX：F=600/6*0.75=75KN=N

理论伸长：△L=*（4000+600）/(6*140*)=2.1mm

压力表读数：P=0.227X+0.4286＝17.5MPa

4）当б=бcon时

XXX：F=600/6=100KN=N

理论伸长：△L=*（4000+600）/(6*140*)=2.8mm

压力表读数：P=0.227X+0.4286＝23.2MPa

5）当б=бcon*1.1时

张拉力：F=600/6*1.1=110KN=N

理论伸长：△L=*（4000+600）/(6*140*)=3.1mm

压力表读数：P=0.227X+0.4286＝28.9MPa

四、结论

本文介绍了K28+600-K28+970段右侧边坡预应力锚索张拉计算书的设计参数、要求、张拉程序和理论拉伸长值及压力表读数计算。在实际工程中，应注意对张拉设备进行标定，并按照正确的张拉程序进行操作，以确保预应力锚索的安全可靠使用。 张拉力计算公式为：F=600/9*0.75=75KN=N。根据公式计算，XXX为XXX。

根据理论计算，伸长量为△L=*（4000+600）/(6*140*)=2.1毫米。

压力表读数的计算公式为：P=0.227X+0.4286＝17.5兆帕。根据公式计算，压力表读数约为17.5兆帕。

当б=бcon*100％时，具体情况需要根据实际情况进行判断和计算，无法简单给出结论。

标准文档

实用文案 轨道交通环线冉家坝站风亭组锚索挡墙

预应力锚索张拉计算书

一、预应力锚索的主要设计参数和要求

1．预应力锚索采用9Φs15.2高强度低松弛钢绞线，强度级别为1860Mpa,公称直径15.24mm，公称面积140mm2，弹性模量为195000N/mm2。

2．预应力钢绞线的设计施加应力为550KN。

3. 预应力钢绞线的锚固段长度不小于8m，自由段为长度数据如附图1-1，千斤顶工作长度为100cm。

附图1-1:锚索自由段长度统计表

序号 锚索孔位编号 自由段长度（mm） 序号 锚索孔位编号 自由段长度（mm）

1 A2-1 15700 15 C2-1 15000

2 A2-2 12300 16 C3-1 16000

3 A3-1 15400 17 C3-2 15500

4 A3-2 12400 18 C4-1 19000

5 A4-1 17300 19 C5-1 20000

6 A4-2 15000 20 C5-2 18000

7 A5-1 18200 21 C6-1 20000

8 A5-2 19000 22 C6-2 19000

9 A6-1 21200 23 C7-1 21300

10 A6-2 20500 24 C7-2 19500

11 A7-1 21500 25 C8-1 21200

12 A7-2 19500 26 C8-2 19500

13 C0-1 10500 27 C9-1 21000

14 C1-1 11500

4.张拉设备校准方程P=0.022980F+0.409927

P—压力指示器示值(MPa)

F—标准力值（KN）

二、预应力钢绞线的张拉程序

张拉预应力钢绞线的主要机具有油泵、千斤顶和油表，千斤顶和油表必须经过配套标定之后才允许使用，标定单位必须通过国家有关单位认标准文档

实用文案 可。一般标定的有效期限为6个月或使用300次或发现有不正常情况也须重新标定。

1

XXX工程

预应力锚索张拉计算书

计算人：

审核人：

审批人：

XXXXXX项目经理部 2

概述

压力分散型锚索的施工工序主要包括：施工准备→锚孔钻造→锚筋制安→锚孔注浆→框架梁施工→锚索张拉锁定→锚孔封锚。其中最重要的一个环节就是锚索张拉锁定。锚索的张拉锁定工序可分为差异荷载增量和理论伸长量的计算及现场超张拉、锁定工作。

一、 计算公式简介

因压力分散型锚索各单元长度长短不一，故必须先计算各单元差异伸长量和差异荷载增量，其计算公式如下：

差异伸长量：

ΔL1-2=ΔL1-ΔL2, ΔL2-3=ΔL2-ΔL3

ΔL1=（σ/E）*L1, ΔL2=（σ/E*）L2, ΔL3=（σ/E）*L3,

σ=P/A

差异荷载增量：

ΔP1=(E*A*ΔL1-2/L1)*2

ΔP2=[(E*A*ΔL2-3/L2)+ (E*A*ΔL2-3/L1)]*2

其中：L1,L2,L3---分别为第一、二、三单元锚索的长度，且L1＞L2＞L3；

ΔL1, ΔL2, ΔL3---各单元锚索在给定最终张拉（设计锁定）荷载作用下的伸长量；

ΔL1-2，ΔL2-3---各单元锚索在给定最终张拉（设计锁定） 3 荷载作用下的差异伸长量；

σ---给定最终张拉（设计锁定）荷载作用下钢绞线束应力；

P---给定最终张拉（设计锁定）荷载作用下单根钢绞线束荷载；

A---单根钢绞线束的截面面积；

E---钢绞线的弹性模量；

ΔP1，ΔP2---分布差异张拉之第一、第二步级张拉荷载增量。

锚索张拉时的实际伸长值ΔL(mm)为：

ΔL=ΔL1+ΔL2

ΔL---锚索实际伸长值(mm)

ΔL1---从初应力至最大张拉力间的实测伸长值(mm)；

ΔL2---初应力以下的推算伸长值(mm)，可采用相邻级的伸长值。

4 二、 26米预应力锚索张拉（4孔6索）计算：

1、 已知条件：锚索长:26m, 锚固长:10m

che

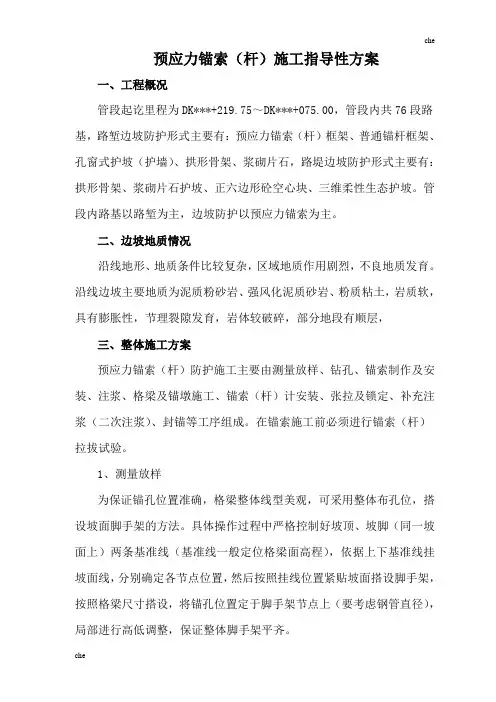

che 预应力锚索（杆）施工指导性方案

一、工程概况

管段起讫里程为DK***+219.75～DK***+075.00，管段内共76段路基，路堑边坡防护形式主要有：预应力锚索（杆）框架、普通锚杆框架、孔窗式护坡（护墙）、拱形骨架、浆砌片石，路堤边坡防护形式主要有：拱形骨架、浆砌片石护坡、正六边形砼空心块、三维柔性生态护坡。管段内路基以路堑为主，边坡防护以预应力锚索为主。

二、边坡地质情况

沿线地形、地质条件比较复杂，区域地质作用剧烈，不良地质发育。沿线边坡主要地质为泥质粉砂岩、强风化泥质砂岩、粉质粘土，岩质软，具有膨胀性，节理裂隙发育，岩体较破碎，部分地段有顺层，

三、整体施工方案

预应力锚索（杆）防护施工主要由测量放样、钻孔、锚索制作及安装、注浆、格梁及锚墩施工、锚索（杆）计安装、张拉及锁定、补充注浆（二次注浆）、封锚等工序组成。在锚索施工前必须进行锚索（杆）拉拔试验。

1、测量放样

为保证锚孔位置准确，格梁整体线型美观，可采用整体布孔位，搭设坡面脚手架的方法。具体操作过程中严格控制好坡顶、坡脚（同一坡面上）两条基准线（基准线一般定位格梁面高程），依据上下基准线挂坡面线，分别确定各节点位置，然后按照挂线位置紧贴坡面搭设脚手架，按照格梁尺寸搭设，将锚孔位置定于脚手架节点上（要考虑钢管直径），局部进行高低调整，保证整体脚手架平齐。 che

che 2、钻孔

钻机应严格按照设计孔位、倾角和方位准确就位，采用测角量具控制角度，孔位、孔斜率、孔径、孔深满足规范及设计要求。成孔后孔口进行覆盖防护，防止雨水或土渣进入孔内。钻进过程中应对每孔地层情况、进尺速度、潮湿程度以及一些特殊情况作现场记录。如遇塌孔，应采用套管跟进组合钻具作业或注水泥砂浆处理。锚杆（索）成孔后应及时下放锚索（杆）并注浆。

3、锚索制作及安装

制作锚索前，准确计算钢绞线的每根长度，采用切割机切割，严禁电焊烧割，长度一次性截取，不得采用焊接等连接，考虑锚索张拉工艺要求，锚索实际长度比设计长度多留2m。安装承载体过程中，剥离钢绞线表面塑料套管（和载体连接部位），将钢绞线表面防腐油脂清洗干净，然后用挤压机将挤压套和钢绞线进行机械连接。按照设计要求安装隔离架、架线环、对中支架等配件。压力分散型锚索因各单元锚索长度不同，因此应对各单元锚索进行标记。编号可采用两重编号的原则，避免因施工中因锚索拖动将标记磨损，一是对钢绞线外露段（剥皮后）用不同颜色胶带标记；二是对外露段外套管分别采取切除不同长度的方式。以上两种方式同时使用，特别要注意，锚索张拉时外露钢绞线套管要全部剥离，一定要采取可靠的方法。
