零件草图的绘制要求

绘制零件草图通过草图绘制可以在构建任何特征之前确定零件的基本功能需求。

在零件和钣金环境下，可以通过Sketch（草图）命令在任何参考平面上绘制草图。

然后可以使用这些草图生成基于轮廓的特征。

为零件建模之前先生成草图有以下优点：•可以在一个参考平面上绘制多个轮廓。

•可以定义不同参考平面上的轮廓之间的关系，比如相切或相等•可以先单独绘制所需轮廓，以后再创建其他特征。

绘制草图点击Sketch（草图）按钮，然后选择一个参考平面或平面，轮廓视图就会显示出来。

这时就可以通过绘图命令绘制2D几何体了。

绘制的草图元素属于当前活动图层。

例如，当绘制一个要用来构建放样特征的复杂草图时，可能需要把元素安置在多个图层内。

可以添加尺寸标注和关系来控制轮廓的位置和大小。

还可以通过V ariables（变量）命令定义功能性关系。

创建草图后，可以通过Save（保存）和Save All（全部保存）命令来保存。

完成绘制后，可以通过命令栏上的Return（返回）按钮关闭轮廓视图。

草图与PathFinder（路径查找器）和特征一样，草图也列在PathFinder（路径查找器）选项卡中。

可以用快捷菜单中的PathFinder Display: Sketches（路径查找器显示：草图）命令在特征树中显示或隐藏特征。

和特征一样，也可以在PathFinder（路径查找器）中对草图重新排序和重命名。

显示草图可以控制文档中所有草图或单个草图的显示。

可以通过Show All: Sketches（全部显示：草图）命令和Hide All: Sketches（全部隐藏：草图）命令来控制所有草图的显示和隐藏。

要控制单个草图的显示和隐藏，在应用程序窗口或PathFinder（路径查找器）中选中这个草图，然后使用快捷菜单中的Show（显示）命令和Hide（隐藏）命令。

也可以把草图元素分配到某些逻辑图层内，然后就可以通过对这些逻辑图层的显示控制来实现对草图元素的显示控制。

零件测绘方法及注意事项零部件测绘就是依据实际零部件画出它的图形，测量出它的尺寸并制定出技术要求。

测绘时,首先要画出零部件草图，然后根据零部件草图画出零件图和装配图，为设计、修配零件和准备配件创造条件。

一、具体要求:1．测绘前要认真阅读测绘指导书,明确测绘的目的、要求、内容及方法和步骤。

2. 认真复习与测绘有关的内容，如视图表达、尺寸测量方法、标准件和常用件、零件图与装配图等。

3. 做好准备工作，如测量工具、绘图工具、资料、手册、仪器用品等.4. 对测绘对象应先对其作用、结构、性能进行分析,考虑好拆卸和装配的方法和步骤.5。

测绘零件时,除弄清每一个零件的形状、结构、大小外,还要弄清零件间的相互关系，以便确定技术要求。

6. 在测绘过程中，应将所学知识进行综合分析和应用，认真绘图，保证图纸质量。

做到视图表达正确、尺寸标注完整合理、要求整个图面应符合《国家标准机械制图》的有关规定:（1)画出来的图样应投影正确，视图表达得当；（2）尺寸标注应做到正确、完整、清晰、合理；(3）注写必要的技术要求，包括表面粗糙度、尺寸公差、形位公差以及文字说明；(4)对于标准件、常用件以及与其有关的零件或部分其尺寸及结构应查阅国家标准确定；(5）图面清晰整洁。

二、测量工具及测量方法在测绘图上,必须完备地记入尺寸、所用材料、加工面的粗糙度、精度以及其他必要的资料.一般测绘图上的尺寸，都是用量具在零、部件的各个表面上测量出来。

因此，我们必须熟悉量具的种类和用途。

量具或检验的工具，称为计量器具,其中比较简单的称为量具；具有传动放大或细分机构的称为量仪.一般的测绘工作使用的量具有：简易量具：有塞尺、钢直尺、卷尺和卡钳等，用于测量精度要求不高的尺寸.游标量具：有游标卡尺、高度游标卡尺、深度游标卡尺、齿厚游标卡尺和公法线游标卡尺等，用于测量精密度要求较高的尺寸。

千分量具：有内径千分尺、外径千分尺和深度千分尺等，用于测量高精度要求的尺寸。

机械制图草图绘图标准机械制图草图绘图是机械设计的重要环节，是将设计方案转化为具体制造工艺的关键步骤。

制图的准确性和规范性直接影响着产品的质量和生产效率。

因此，掌握机械制图草图绘图标准是每一位机械设计师必备的基本技能。

一、绘图工具和材料。

1.绘图工具。

在进行机械制图草图绘图时，我们需要使用的绘图工具主要包括铅笔、尺子、圆规、三角板、橡皮等。

这些工具在绘图过程中能够帮助我们准确地绘制出各种线条和图形，保证制图的准确性和美观度。

2.绘图材料。

绘图材料主要包括绘图纸和涂料。

在选择绘图纸时，应该根据实际需要选择适合的规格和厚度，以确保绘图的稳定性和耐久性。

而在选择涂料时，应该考虑到其颜色鲜艳、不易褪色的特点，以便于制图的清晰可辨。

二、绘图标准。

1.线条标准。

在机械制图草图绘图中，线条的粗细和类型都有一定的标准要求。

一般来说，主视图和剖视图的轮廓线应使用粗实线，尺寸标注线应使用细实线，中心线和对称线应使用虚线，这样可以使图纸更加清晰易读。

2.尺寸标注。

尺寸标注是机械制图草图中非常重要的一环，它直接关系到产品的尺寸精度和加工工艺。

在进行尺寸标注时，应该使用统一的标注方法和规范的标注字体，确保标注的准确性和规范性。

3.图形比例。

在绘制机械制图草图时，应该严格按照比例进行绘制，保证图纸上的图形与实物的尺寸比例一致。

这样可以有效地避免因比例失真而导致的误差和问题。

4.注明图名和编号。

每张机械制图草图都应该注明图名和编号，以便于查找和识别。

图名应该简洁明了，能够准确反映图纸的内容，编号应该按照一定的规律进行编排，便于管理和归档。

5.绘图规范。

在进行机械制图草图绘图时，应该严格遵守相关的绘图规范和标准，确保图纸的准确性和规范性。

这样可以避免因为绘图不规范而导致的不必要的问题和纠纷。

三、绘图流程。

1.理清设计思路。

在进行机械制图草图绘图之前，首先要理清设计思路，明确产品的整体结构和各个零部件之间的关系。

只有理清了设计思路，才能够有针对性地进行绘图工作。

《机械制图》零件测绘指导书济南工程职业技术学院 李景龙随着计算机绘图的发展,有人认为手工绘图没用了，恰恰相反，手工绘图是基础，必不可少. 为了巩固手工绘图和为机械零件课程设计打基础，还要进行零部件测绘。

测绘图，是一种不 用尺规徒手画成的图样，也叫草图，它是绘制零件图和装配图的重要依据。

一.测绘图所需的材料和用具在测绘图上，必须完备地记入尺寸、所用材料、加工面的粗糙度、精度以及其他必要的 资料。

一般测绘图上的尺寸，都是用量具在零、部件的各个表面上测量出来。

因此，我们必须熟悉量具的种类和用途。

最常用的量具有钢板尺和卡钳。

如下图1所示，用内、 外卡钳与钢板尺相配合来测量壁厚，钢板尺所测尺寸可以 直接在钢板尺的刻度上读出。

卡钳以外卡钳和内卡钳用得最广。

外卡钳用来测量零 件的轴径（图2a ）；内卡钳用来测量孔径（图2b ）。

这两 种卡钳所量得的尺寸，可把卡脚的量距移到钢板尺上读出。

图3是一种两用卡钳，用它来测量零件的外径和内径都非常方 测量长度便。

因为卡钳上下两幅卡脚的长度相等的，所以用内（外）卡钳量出的内（外）径尺寸， 就等于外（内）卡钳在钢板尺上所量的距离。

在测量孔壁的尺寸时，使用两用卡钳来量比较 方便。

壁厚的尺寸也可用内卡钳量，如图3所示。

所量的尺寸减去钢尺的读数，就是壁厚的 尺寸。

如图4所示是同边卡钳，一般用来测量塔轮和阶台轴的各段长度；也可用来测量两孔 的中心距。

以上所说的量具使用及测量方法都比较简单。

但精度不高。

如果要求测量的精度很高， 就需要用精密的量具或者卡尺。

如图5 是一种常用的公制卡尺（又叫游标卡 尺），由钢尺和卡钳联合组成。

这种卡尺 有两副卡脚（量脚），下方的卡脚用来测 量零件的厚度和外径等，上图1 钢板尺和卡钳 图2 内卡钳与外卡钳测量法图 3 两用卡钳 图4 同边卡钳方的卡脚除了能测量零件的外径外，还可以用来测量零件的内径或沟槽的宽窄。

卡尺主尺图5 游标卡尺的刻度为，每厘米刻成10格，每格1毫米；副尺（2〉（又叫游标尺）的全长50个格等于主尺49格的长度，也就是说每一格等于1/50 *49毫米。

[SolidWorks基础建模] 02.草图绘制草图总述草图就是绘制由线框几何元素构成的二维轮廓线。

典型的二维几何元素有直线、圆弧、圆和椭圆。

绘制草图是一个动态的过程，光标的反馈使这个过程变得很容易。

本章将使用实例来介绍二维草图的绘制方法和处理流程。

◐学习目标：◎创建新零件◎插入新草图◎绘制草图几何◎在几何体之间创建草图关系◎理解草图的状态◎运用草图工具添加圆角拉伸草图形成实体操作步骤步骤1 新建零件单击【新建】，或者在标准工具栏上单击【文件】/【新建】，在【新建SolidWorks 文件】对话框中选择【Training Template】附签中的“Part_MM”模板，单击【确定】，如图2-1所示。

图2-1步骤2 命名零件从【文件】菜单中选择【保存】命令，或在标准工具栏上单击【保存】，在【文件名】文本框中输入文件名称“Plate”，系统自动添加文件的扩展名“*.sldprt”，单击【保存】来保存零件，如图2-2所示。

图2-2步骤3 打开新草图通过单击或者从【插入】菜单选择【草图绘制】命令来打开草图。

在上下等角轴测方向提供了三个可供选择的默认型的绘图视域，由于上下等角轴测方向是有导向型的视图视域，所以这三个相互垂直的平面是不均等的透视平面。

从图2-3可以看到，选择了前视基准面，该平面将高亮显示并旋转。

步骤4 激活草图选中的前视基准面（Front Plane）会自动旋转到与屏幕平行的位置，这种情况只在零件绘制第一个草图时发生。

如图2-4所示，符号表示零件模型的原点，该原点是X、Y、Z轴的交点。

当它显示为红色时，表示草图处于激活状态。

图2-3 图2-4步骤5 绘制直线单击【直线】，从原点绘制一条水平的直线。

指针旁出现“ –”符号，表示系统自动为绘制的直线添加了一个【水平】的几何关系，而数字则显示了直线的长度，再次单击完成直线绘制，如图2-5所示步骤6 绘制具有一定角度的直线从第一条直线的终点开始，绘制一条具有一定角度的直线，如图2-6所示。

【基础知识】公司内部机械设计及制图规范参考（适合solidworks所有机械行业）本篇曾分享过一次，小编认为对机械从业者很有用，所以再分享一次！1. 总则为规范本公司内机械制图的格式，使之简单化、标准化，以便于网络共享，特制订机械制图规范。

此规范适用于本公司机械工程制图中使用Solidworks及Creo软件绘制的三维图及工程图样，在使用过程中如涉及本规范未规定的内容，应符合有关国家标准及规定。

2. 制图软件使用规范此部分内容以Solidworks软件为例进行规定，Creo软件按照此标准进行相应配置及使用。

2.1. 模板选择使用solidworks建立零件模型及装配体模型时，必须使用公司指定的模型模板，模板名称为“零件—某某公司”，“装配体—某某公司”。

使用solidworks建立工程图时，必须使用公司指定的工程图模板，模板名称为“工程图A0A1—某某公司”、“工程图A2A3A4—某某公司”。

工程图模板选择好后，选择合适的图纸格式。

根据国家标准规定，公司制定了5种幅面的图纸格式，包括“A0—某某公司”、“A1—某某公司”、“A2—某某公司”、“A3—某某公司”、“A4纵—某某公司”。

需特别说明的是，A4图纸在使用时不允许使用横向图幅。

2.2. 草图规范建立新零件后，若是拉伸特征，草图基准面选择上视基准面；若是旋转特征，草图基准面选择右视或前视基准面。

拉伸特征旋转特征绘制的草图必须完全定义（草图颜色全部变为黑色），应尽量使用约束（垂直、平行、相等、对称、相切等）而非尺寸标注来使草图完全定义。

2.3. 模型规范零件及装配体模型建立完成后，必须填写“自定义属性卡”，内容包括：名称，图样代号、物号、材料、备注。

零件及装配体模型名称命名规则为图号+名称，图号与名称与属性卡中填写的一致。

2.4. 图号规范编制方法为：产品代号+序号，如XXX-01-02-00、XXX-01-02-01。

其中，“XXX”表示产品代号，末位数为“00”表示为装配图，末位数为“01”、“02”……等编号时，表示为零件图。

法兰盘零件图的绘制(一)草图绘制、标注尺寸、标注技术要求、绘制零件图( 总 8 页)--本页仅作为文档封面，使用时请直接删除即可----内页可以依据需求调整适宜字体及大小--三门峡职业技术学院课程课堂教学设计方案本次课标题法兰盘零件图的绘制〔一〕草图绘制、标注尺寸、标注技术要求授课对象机电一体化技术专业大一生教学时数 2 课时根底力量目标1.生疏法兰盘零件的加工过程、构造特点。

2.把握法兰盘零教件的表达。

学 3.把握法兰盘零目件草图绘制的基标本方法与步骤。

4.把握测量及标注尺寸5.把握技术要求的标注。

职业力量目标社会力量目标1.能依据法兰盘 1.小组成员在集体完成使用游标的用途、构造特卡尺测量尺寸、记录数据，绘制点进展构造分草图的过程中，培育团队精神和析；合作意识；2.能依据主视图 2.通过正确取放游标卡尺，养成的选择、其他视学生良好的工作习惯；图的选择进展法 3.绘制法兰盘零件图时，严格按兰盘构造表达；照机械制图国家标准执行，培育3.能绘制法兰盘学生标准意识，养成严谨、细致草图；的工作作风。

4.能测量法兰盘尺寸并标注； 5.能标注法兰盘技术要求。

教学重点难点及解决方法参考资料教学重点：法兰盘零件图的技术要求选择教学难点：压盖零件表达方案的选择解决的方法：一是学生边学习边实践，练和学相结合；二是有物画图，有图想物，由浅入深，系统训练，建立空间想象力量；三是让学生常常到车间去观看各种零件的加工方法；四是鼓舞学生利用网络资源自我学习。

1.《机械零部件测绘》陈桂芳主编，机械工业出版社2.《机械零部件测绘与CAD》精品资源共享课网站3.《机械制图及测量技术应用》吕瑛波主编，化学工业出版社4.《机械制图》刘力主编，高等教育出版社5.查阅《机械零部件测绘与 CAD》精品资源共享课网站中的网络资源：期刊杂志链接相关网站链接工具与材料教师供给：1.游标卡尺〔分度值为，测量范围为 0～150mm〕〔10 把〕2.压盖零件实物〔10 件〕3.绘图板〔1 张/人〕、绘图工具〔丁字尺 1 把/人〕学生自备：绘图仪器一套、H 和HB 铅笔各一支，4 号图纸一张，方格纸一张。

绘制零件草图的一般步骤一、徒手画草图的方法徒手图也称草图，是不借助绘图工具用目测形状及大小徒手绘制的图样。

在机器测绘、讨论设计方案、技术交流、现场参观时，受现场或时间限制，通常只绘制草图。

画草图的铅笔比用仪器画图的铅笔软一号，削成圆锥形，画粗实线要秃些，画细实线可尖些。

要画好草图，必须掌握徒手绘制各种线条的基本手法。

下图分为圆、圆角、椭圆及圆弧连接的草图画法。

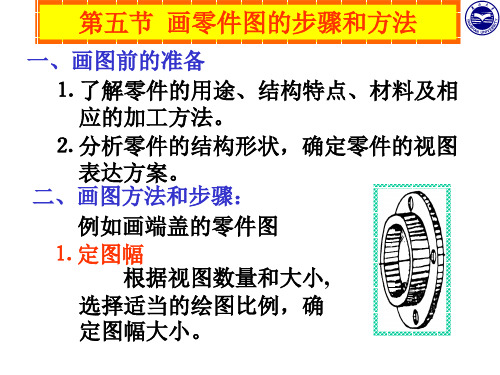

图1二、绘制零件草图的一般步骤1、了解和分析测绘对象首先应了解零件的名称、材料以及它在机器（或部件）中的位置、作用和与相邻零件的关系，然后对零件的内外结构进行分析。

以阀盖为例，见下图阀盖（球阀的阀盖）属于盘盖类零件，主要在车床上加工。

左端有外螺纹M36×2连接管道；右端有75×74的方形凸缘，它与阀体的凸缘相结合，钻有4×Φ14的圆柱孔，以便与阀体连接时，安装四个螺柱。

此外，阀盖上的铸造圆角、倒角等，是为了满足铸造、加工的工艺要求而设置的。

图2 阀盖2、确定表达方案先根据显示形状特征的原则，按零件的加工位置或工作位置确定主视图；再按零件的内外结构特点选用必要的其它视图或剖视图、断面图等表达方法。

经过比较，最后选择最佳表达方案。

阀盖结构不太复杂，故视图选择并不困难。

3、画零件草图步骤一：在图纸上定出各视图的位置，画出主、左视图的对称中心线和作图基准线。

布置视图时，要考虑到各视图间留有标注尺寸的位置。

图3步骤二：以目测比例详细地画出零件的结构形状。

图4步骤三：选定尺寸基准，按正确、完整、清晰以及尽可能合理地标注尺寸的要求，画出全部尺寸界线、尺寸线和箭头。

经仔细校核后，按规定线型将图线加深。

图5步骤四：逐个量注尺寸，标注技术要求和标题栏。

图6三、零件测绘时的注意事项①图形应该徒手目测绘制，并符合对零件草图的要求；②零件上的制造缺陷（如砂眼、气孔等）以及由于长期使用造成的磨损、碰伤等，均不应画出；③零件上的细小结构（如铸造圆角、倒角、退刀槽、砂轮越程槽、凸台和凹坑等）必须画出；④有配合关系的尺寸，一般只需测出它的基本尺寸。
