PV100预铺反粘高分子自粘胶膜防水卷材施工技术交底
- 格式：docx
- 大小：356.29 KB
- 文档页数：10
文档推荐
-
非沥青高分子自粘胶膜施工方案培训讲学页数:14
-
非沥青基高分子自粘胶膜防水卷材页数:2
-
非沥青基自粘胶膜防水卷材施工工艺页数:2
下载文档原格式
合集下载
PV100预铺式高分子胶膜防水工程施工方案要点
PV100预铺式高分子胶膜防水工程施工方案要点一、概述 PV100预铺式高分子胶膜是一种常用于建筑工程防水处理的材料，具有良好的防水性能和耐候性。
本文将重点介绍PV100预铺式高分子胶膜防水工程的施工方案要点。
二、施工前准备 1. 检查施工现场的基础情况，确保基面平整、无杂物、无明显起砂等问题。
2. 准备必要的施工工具和设备，如刷子、滚筒、刮刀、打磨机等。
3. 检查PV100预铺式高分子胶膜材料，确保质量符合要求。
三、施工工艺 1. 基面处理：首先对基面进行清洁处理，去除浮灰、油污等。
如需要修补损坏部分，应使用修补材料进行修复。
2. 底涂处理：使用底涂剂对基面进行一次底涂处理，增强PV100预铺式高分子胶膜的粘结性。
3. 铺贴PV100预铺式高分子胶膜：按照设计要求进行PV100预铺式高分子胶膜的铺贴，注意保持边缘对齐、避免皱褶和气泡。
4. 热风焊接：对PV100预铺式高分子胶膜进行热风焊接处理，确保接缝处的密封性。
5. 防护层处理：在PV100预铺式高分子胶膜表面覆盖一层防护层，增加防水层的耐久性。
四、验收与保养 1. 施工结束后进行验收，检查PV100预铺式高分子胶膜的铺贴质量，确保没有疏漏和缺陷。
2. 风干保养：施工结束后，对PV100预铺式高分子胶膜进行风干保养，避免在未完全干燥时受到外力损坏。
五、施工注意事项 1. 施工过程中保持环境清洁，避免杂物污染PV100预铺式高分子胶膜的表面。
2. 避免在高温、潮湿等恶劣天气下施工，以免影响PV100预铺式高分子胶膜的粘结效果。
3. 严格遵守相关施工规范和标准，确保PV100预铺式高分子胶膜防水工程的质量。
以上便是PV100预铺式高分子胶膜防水工程施工方案的要点，只有施工过程中严格按照要求执行，才能保证工程的质量和可靠性。
反应粘高分子防水卷材施工技术交底【范本模板】
反响粘高分子防水卷材施工技术交底工程名称xxxx 施工单位xxxx 建设企业有限企业交底部位xxx 屋面防水工序名称卷材防水层工程交底概要 : 卷材铺贴、基层涂刷、收口办理及施工工艺。
一、施工准备（一）主要资料1、防水卷材：反响粘高分子防水卷材（附带层采纳 2.0 厚双面粘卷材、大面积坡屋面采纳1。
5 厚单面粘卷材、排水渠及檐口采纳双面粘卷材）。
2 、沥青基卷材密封膏：用于复杂部位补充密封办理，桩头周边涂刷粘结卷材及收口.（二）作业条件1 、铺贴防水层的基层表面先将灰尘杂物打扫干净；表面残留的灰浆硬块及突出部分消除干净，不得有空鼓，开裂及起砂、脱皮等。
2 、基层表面应保持干燥，含水率不大于9%，并要平坦坚固，阴阳角处应做成圆弧角。
3、防水层所用卷材、基层办理剂，应独自寄存，远离火源，操作时应通风，并有足够的照明。
二、质量要求（一）主控项目l、卷材防水层所用卷材及其配套资料，一定切合设计要求。
2 、卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须切合设计要求.3)侧墙卷材防水层的保护层与防水层应粘结坚固，联合密切、厚度平均一致。
4)卷材搭接宽度的同意误差为： 100± 1Omm。
5)坡屋面卷材铺贴方向为垂直屋脊方向铺贴(二)一般项目1)卷材防水层的基层基面洁要干净、平坦，不得有空鼓、松动、起砂和脱皮现象；阴阳角处随基层做成圆弧形。
交底人接受交底人时间：反响粘高分子防水卷材施工技术交底工程名称xxxx 施工单位xxxx 建设企业有限企业交底部位xxx 屋面防水工序名称卷材防水层工程交底概要 : 卷材铺贴、基层涂刷、收口办理及施工工艺.2）卷材防水层的搭接缝应粘结坚固, 密封严实，不得有皱折、翘边和鼓泡等缺点，所有阴阳角均铺贴 500 宽附带层。
三、工艺流程基层清理涂刷基层办理剂铺贴附带层卷材大面积卷材铺贴卷材收头粘结细部检查办理平面打抹细石保护层立面及转角保护层抹灰四、操作工艺和过程涂刷底胶前应将灰尘杂物打扫干净，按说明书配制水泥基防水涂料并涂刷，控制好水灰比；而后在所有立面、阴阳角、桩头周边涂刷溶剂型基层办理剂，晾干后在阴阳角粘贴500 宽附带层卷材，平面积知足 300— 500 平方时，睁开大面积卷材铺贴, 铺贴前应排好尺寸, 弹出标准线，随后进行平面细石砼、立面 1： 2 水泥沙浆保护层的施工，挨次进行施工.( 一）打扫基层及涂刷基层涂刷底胶前应将灰尘杂物打扫干净, 按说明书配制水泥基防水涂料并涂刷, 控制好水灰比, 基层能够润湿但不得有明水。
PV100预铺式高分子自粘胶膜防水卷材

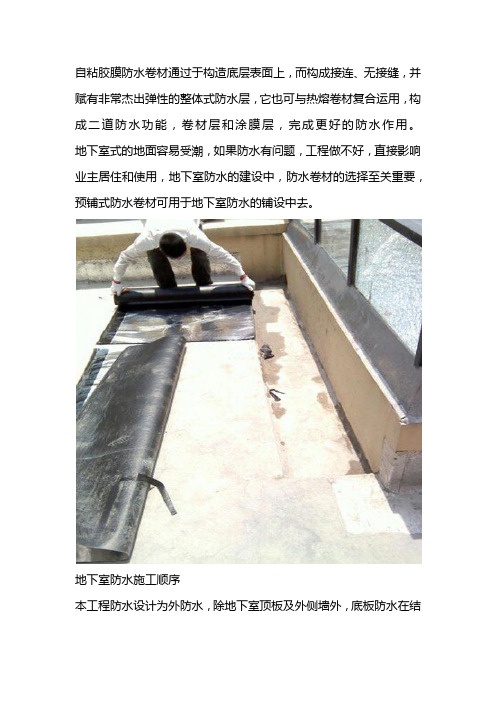

自粘胶膜防水卷材通过于构造底层表面上，而构成接连、无接缝，并赋有非常杰出弹性的整体式防水层，它也可与热熔卷材复合运用，构成二道防水功能，卷材层和涂膜层，完成更好的防水作用。
地下室式的地面容易受潮，如果防水有问题，工程做不好，直接影响业主居住和使用，地下室防水的建设中，防水卷材的选择至关重要，预铺式防水卷材可用于地下室防水的铺设中去。
地下室防水施工顺序本工程防水设计为外防水，除地下室顶板及外侧墙外，底板防水在结构施工之前便要开始进行。
地下室分部工程防水施工顺序如下：桩头防水处理一独立柱基及设备基坑、抗底板防水施工一地下室外侧墙后浇带封闭施工一地下室外侧墙防水施工一地下室顶板后浇带封闭施工一地下室顶板防水施工。
地下室底板防水施工流程本工程防水施工严格执行“样板引路”制度，在防水施工前做出一块防水施工样板，建设单位、监理单位专业工程师现场验收，经一致认可之后，按照样板做法在进行大面只防水施工。
基础底板素土分层夯实→100厚C15混凝土垫层→20厚1：2.5水泥砂浆找平层一2自粘聚合物改性沥青防水卷材（无胎）一聚酯钻隔离层一50厚C20细石混凝土保护层一抗渗等级P6）混凝土底板结构施工。
地下室外墙防水施工流程外墙后浇带封闭→防水砂侧墙(抗渗等级P6)表面修整补平一聚酯隔离层一2厚自粘资合物改性沥青防水卷材（无胎）一30厚挤塑聚苯乙烯泡沫塑料板保护层一120厚标砖防护层一3：7灰土分层夯实。
地下室顶板防水施工流程防水砂顶板表面修整补平（抗渗等级p6）一顶板后浇带封闭→20厚1:3水泥砂浆平一2 厚聚合物水泥防水涂料（Ⅱ[型）一1.5厚自粘聚合物改性沥青防水卷材（无胎）一聚钻隔离层一70厚C20细石混凝土保护层（内配钢筋06.5@150 双向）一陶粒混凝土回填一饰面层。
1、垫层施工、白蚁防治施工底板混凝土垫层施工，严格控制混凝土垫层标高，标高应预留防水层的厚度和防水保护层厚度，在浇筑混凝土垫层时，混凝土表面要平整，便于在上面进行防水施工，防水施工前，应由具备白蚁防治专业资质的单位进行白蚁防治施工，详见《白蚁防治施工专项方案》，白蚁防治施工完毕之后，经建设单位、监理单位专业工程师验收合格之后进行防水施工，2、防水基层处理、检查底板下面有柱基、地梁、承台电梯基坑、集水坑、设备基坑等构件，因而防水接触面存在很多阴阳角，阴阳角处理，直接关系到阴阳角处的受损状况，对防水施工同样重要，阴阳角均做成半径为50的圆角，地梁阴阳角待垫层和地梁砖模施工完成后采用1：2水泥砂浆通过阴阳角铁板抹灰而成。
PV100预铺式高分子自粘胶膜防水卷材施工工艺标准
防水施工方案+ 1一、.编制的内容为保证防水工程的相关分项或检验批施工质量，根据施工图纸的内容和施工工艺，编制本施工方案。
由各检验批或分项工程的相关性，本施工方案主要对防水工程和相关的找平层进行编制。
其内容包括地下室底板，不包括防水砼施工。
二、产品介绍一） PV 100 预铺式高分子自粘胶膜防水卷材1、产品简介PV 100 预铺式高分子自粘胶膜防水卷材是性能优越的多层复合防水材料，是由国际建材行业的领先者——美国格雷斯公司研发生产的一种可与结构达到真正完全满粘效果的特殊防水系统。
PV 100 预铺式高分子自粘胶膜防水卷材由一层高性能高密度聚乙烯（HDPE）板、非沥青基压敏性高分子胶粘层和独特配方的耐候颗粒表面层组成。
PV 100 预铺式高分子自粘胶膜防水卷材是美国专利产品。
PV100 高分子胶膜卷材在施工现场采用预铺设方式，将卷材直接空铺于垫层上,把卷材的耐候颗粒表面层朝向操作人员，全面铺完后即可帮扎钢筋、浇筑底板结构混凝土。
通过胶粘层和表面颗粒层的特殊作用，就可实现卷材与现浇混凝土持久紧密地满粘结，形成必不可分的整体，真正达到“皮肤式防水”的效果。
与 PV100 卷材同时使用的配套材料包括专用密封涂料和胶带等。
PV100 高分子胶膜及其配套材料组成的完整结构密封防水系统，有效阻止地下水渗入结构内部，对建筑结构形成了很好的保护，且不受地下结构沉降变形等影响，解决了长期以来的地下防水层的串水难题。
2、PV 100 预铺式高分子自粘胶膜防水卷材的特点：1）与混凝土形成永久的有机结合，达到完全满粘要求；2）即使防水层出现破损，也能防止水在渗入卷材防水层和结构之间串流；3）不受基层位移、沉降变形的影响；4）不需要保护层，卷材施工完成后，即可绑扎钢筋，浇注结构混凝土；5）施工方便，采用空铺做法，垫层没有明水即可施工，不需在基层涂刷基层处理剂。
6）现场环境温度在摄氏-4℃以上均可进行施工；7）搭接边牢靠紧密，提供完全密封的整体永久性防水功能。
高分子自黏防水卷材施工技术交底
高分子自黏防水卷材施工技术交底
1. 背景
高分子自黏防水卷材是一种常用于建筑施工中的防水材料，能有效防止水分渗透，确保建筑物的防水性能。
为了正确、安全地进行施工，以下是对高分子自黏防水卷材施工技术的交底。
2. 施工前准备
在施工前，需要进行以下准备工作：
- 清理施工区域，确保基层平整、干净；
- 检查施工现场的温度和湿度是否符合高分子自黏防水卷材的施工要求；
- 准备好所需的工具和材料，包括切割工具、焊接设备等。
3. 施工步骤
3.1 预处理
- 保证基层的强度和平整度；
- 清除基层表面的尘土、泥沙等杂质；
- 修补基层表面的破损部分。
3.2 粘贴使用
- 将高分子自黏防水卷材铺设在基层上，确保卷材的平整和牢固；
- 使用切割工具将卷材按需求进行切割，确保与建筑物结构的
贴合；
- 确认卷材之间的重叠部分，按要求进行焊接。
3.3 边缘处理
- 在施工区域的边缘部位，进行防水封边处理，确保防水效果；
- 使用专用的胶水或密封胶进行固定和密封。
3.4 检查和保护
- 在施工完成后，进行全面的检查，确保施工质量；
- 针对可能的破损或缺陷进行修复；
- 对施工区域进行保护，避免外力的破坏。
4. 安全注意事项
在进行高分子自黏防水卷材施工时，需要注意以下安全事项：
- 确保施工区域通风良好，避免吸入有害气体；
- 操作焊接设备时，需佩戴防护手套和眼镜，保护个人安全；
- 遵守施工现场的安全规范和操作规程。
以上是高分子自黏防水卷材施工技术的交底，希望施工人员能按照要求进行施工，确保施工质量和防水效果。
PV高分子自粘胶膜预铺反粘卷材防水施工方案
P V高分子自粘胶膜预铺反粘卷材防水施工方案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）目 录第一章 编制依据 ◆ 融创交工标准；◆《建筑工程施工质量验收统一标准》（GB50300-2001）◆《地下防水工程质量验收规范》（GB50208-2011）；◆《预铺/湿铺防水卷材》（GB/T23457-2009）；◆《地下工程防水技术规范》（GB50108-2008）；◆ 自粘防水材料建筑构造（二）（17CJ23-2）；第二章 工程概况及防水设计做法1、工程概况参照各工程设计及现场实际情况。
2、防水部位做法：格雷斯PV-100预铺式高分子自粘胶膜防水卷材 防水 施 工 方 案根据融创交工标准， PV-100预铺式高分子自粘胶膜防水卷材使用部位及做法如下表：第三章施工准备一、施工人员组织安排1、思想准备：选派优秀的施工管理人员、组织过硬的施工队伍，作好人员的思想工作，以确保人人以工程质量为中心思想。
2、施工技术准备：施工人员持证上岗，保证所有施工人员都能按有关操作规程、规范及有关工艺要求施工。
预先编制本工程的验收计划，为确保工程质量创造条件。
对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案，并经过建设单位及监理部门审定。
3、组织架构：组织机构完整，人员配备齐全。
二、主要材料及进场要求（一）主要材料选择1、PV-100预铺式高分子自粘胶膜防水卷材；2、其他辅材：配套双面胶带、防水密封胶。
3、材料进场验收检查1）、出厂日期和材料相关证明书检查2）、材料是否满足现场施工要求厚度（二）、材料的进场要求：所有材料在施工前必须提前进场，进场应有产品的合格证、质量保证书、并按规范要求对进场的材料进行报验和材料复检，复检合格后方可施工。
三、施工工具配备卷尺、钢板尺、裁刀、压辊、铲刀、扫把、抹布、记号笔、钉子、锤子等主要工具。
主要施工工具第四章施工工艺一、施工条件：1、施工场地的移交：施工场地的移交必须以书面的形式办理上交下接的手续，即在防水施工前应向防水分包单位办理防水层基层的书面移交，防水层施工完成后防水分包单位向总包单位办理返移交手续；2、环境条件：（1）无恶劣天气。
自粘高分子防水卷材施工技术交底
c抹水泥浆：卷材翻边10mm,将水泥浆均匀涂抹与卷材上;水泥浆中水：水泥为1:3重量比,搅拌过程中掺加少量建筑速溶胶粉,胶粉与水泥配比150克兑50公斤水泥;
d铺贴第一层自粘防水卷材：揭除自粘防水卷材下表面隔离膜,将已抹水泥浆的自粘防水卷材铺贴在基层上;
用一根φ30×1500mm的钢管穿过整卷卷材中心的纸芯筒,由两个人各持钢管一端将整卷卷材抬到待铺处起始端,并对准在基层上弹好的粉线;将卷材沿铺贴前进方向滚展50cm左右,将展开的50cm卷材掀起并剥开隔离纸折成条状从整卷卷材下面拉出来卷到用过的纸芯筒上,同时对准粉线将起始端50cm卷材粘铺牢固,见下图所示;
施工步骤
a基层清理：用扫帚、铁铲等工具将基层表面的灰尘、杂物清理干净;
b涂刷底油涂料：边角位置无遗漏,不得漏喷;冷底子油要求及作用：冷底子油是优质沥青与溶剂又称稀释剂配制而成的;物理状态：液态;粘度：;固体含量:≥30%;干燥时间：≤2h ;
涂刷冷底子油前要掌握天象预报,不宜在有雨、雾、露的天气施工,基层必须干燥、干净方可喷涂冷底子油;施工时用毛刷对节点细部周围、拐角等处先涂刷,冷底子油的涂层要均匀,厚度约为～㎜,不得有漏涂、露底、麻点;第一层干燥后方可喷涂第二层;冷底子油喷涂后油中的沥青分子随着溶剂渗透到基层的毛细孔隙中去,其余沥青在溶剂挥发后,相互结合凝聚成牢固的涂膜;
五、注意事项及质量通病防治
1自粘防水卷材湿铺铺贴时,在卷材收口处应临时密封,加厚水泥砂浆密封,以防止立墙收头处水份过快散失;
2相邻两排卷材的短边接头应相互错开500mm幅宽以上,以免多层接头重叠而使得卷材粘贴不平服;
3对基层要求,喷涂底油,严禁兑水喷涂,严禁漏喷,对当天施工卷材面积进行预估,当天喷涂底油面积应全部做完,以防喷涂底油区域二次沾染灰尘及异物,影响卷材施工粘接,造成卷材无法满粘,出现脱落;如当天喷涂底油面积未完成卷材施工,隔天施工时,需进行二次喷涂.
d铺贴第一层自粘防水卷材：揭除自粘防水卷材下表面隔离膜,将已抹水泥浆的自粘防水卷材铺贴在基层上;
用一根φ30×1500mm的钢管穿过整卷卷材中心的纸芯筒,由两个人各持钢管一端将整卷卷材抬到待铺处起始端,并对准在基层上弹好的粉线;将卷材沿铺贴前进方向滚展50cm左右,将展开的50cm卷材掀起并剥开隔离纸折成条状从整卷卷材下面拉出来卷到用过的纸芯筒上,同时对准粉线将起始端50cm卷材粘铺牢固,见下图所示;
施工步骤
a基层清理：用扫帚、铁铲等工具将基层表面的灰尘、杂物清理干净;
b涂刷底油涂料：边角位置无遗漏,不得漏喷;冷底子油要求及作用：冷底子油是优质沥青与溶剂又称稀释剂配制而成的;物理状态：液态;粘度：;固体含量:≥30%;干燥时间：≤2h ;
涂刷冷底子油前要掌握天象预报,不宜在有雨、雾、露的天气施工,基层必须干燥、干净方可喷涂冷底子油;施工时用毛刷对节点细部周围、拐角等处先涂刷,冷底子油的涂层要均匀,厚度约为～㎜,不得有漏涂、露底、麻点;第一层干燥后方可喷涂第二层;冷底子油喷涂后油中的沥青分子随着溶剂渗透到基层的毛细孔隙中去,其余沥青在溶剂挥发后,相互结合凝聚成牢固的涂膜;
五、注意事项及质量通病防治
1自粘防水卷材湿铺铺贴时,在卷材收口处应临时密封,加厚水泥砂浆密封,以防止立墙收头处水份过快散失;
2相邻两排卷材的短边接头应相互错开500mm幅宽以上,以免多层接头重叠而使得卷材粘贴不平服;
3对基层要求,喷涂底油,严禁兑水喷涂,严禁漏喷,对当天施工卷材面积进行预估,当天喷涂底油面积应全部做完,以防喷涂底油区域二次沾染灰尘及异物,影响卷材施工粘接,造成卷材无法满粘,出现脱落;如当天喷涂底油面积未完成卷材施工,隔天施工时,需进行二次喷涂.
PV预铺式高分子自粘胶膜防水卷材施工工艺完整版
P V预铺式高分子自粘胶膜防水卷材施工工艺 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】防水施工方案1一、.编制的内容为保证防水工程的相关分项或检验批施工质量，根据施工图纸的内容和施工工艺，编制本施工方案。
由各检验批或分项工程的相关性，本施工方案主要对防水工程和相关的找平层进行编制。
其内容包括地下室底板，不包括防水砼施工。
二、产品介绍一） PV 100 预铺式高分子自粘胶膜防水卷材1、产品简介PV 100 预铺式高分子自粘胶膜防水卷材是性能优越的多层复合防水材料，是由国际建材行业的领先者——美国格雷斯公司研发生产的一种可与结构达到真正完全满粘效果的特殊防水系统。
PV 100 预铺式高分子自粘胶膜防水卷材由一层高性能高密度聚乙烯（HDPE）板、非沥青基压敏性高分子胶粘层和独特配方的耐候颗粒表面层组成。
PV 100 预铺式高分子自粘胶膜防水卷材是美国专利产品。
PV100 高分子胶膜卷材在施工现场采用预铺设方式，将卷材直接空铺于垫层上,把卷材的耐候颗粒表面层朝向操作人员，全面铺完后即可帮扎钢筋、浇筑底板结构混凝土。
通过胶粘层和表面颗粒层的特殊作用，就可实现卷材与现浇混凝土持久紧密地满粘结，形成必不可分的整体，真正达到“皮肤式防水”的效果。
与 PV100 卷材同时使用的配套材料包括专用密封涂料和胶带等。
PV100 高分子胶膜及其配套材料组成的完整结构密封防水系统，有效阻止地下水渗入结构内部，对建筑结构形成了很好的保护，且不受地下结构沉降变形等影响，解决了长期以来的地下防水层的串水难题。
2、PV 100 预铺式高分子自粘胶膜防水卷材的特点：1）与混凝土形成永久的有机结合，达到完全满粘要求；2）即使防水层出现破损，也能防止水在渗入卷材防水层和结构之间串流；3）不受基层位移、沉降变形的影响；4）不需要保护层，卷材施工完成后，即可绑扎钢筋，浇注结构混凝土；5）施工方便，采用空铺做法，垫层没有明水即可施工，不需在基层涂刷基层处理剂。
PV 高分子预铺反粘自粘胶膜卷材技术交底
43
六、成品保护
44
七、现场照片
45
七、现场照片
46
七、现场照片
47
1
2
3
4
48
1
2
3
4
49
格雷斯预铺卷材在工程中的应用 武汉绿地中心 636米
36
四、质量标准
2、质量要求 （4）在防水层的施工过程中，施工人员须穿软底鞋，严禁穿带钉子或 尖锐突出 的鞋进入现场，以免破坏防水层。 （5）在防水施工过程中，质检员应随时、有序进行质量检查，如发现 有未按要求施工及防水层出现破损的情况，应及时纠正，并组织人员进 行正确、可靠的修补，避免产生渗漏隐患。 （6）每道施工工序完毕，应及时进行自检和工序交接检验，合格后方 可报监理验收，合格后才能进行下道工序施工。完成后的防水层应到达 到不渗不漏要求。
23
的搭接边完全覆盖。
二、施工工艺
2、施工要点 （5）细部节点处理： 对于阴阳角、穿透结构的管道和后浇带等细部节点部位，应按要求仔细 处理。根据PV100高分子自粘胶膜防水卷材的特性，阴阳角无需附加层， 基层应做成直角，以便于卷材与基层服贴，卷材接缝粘接牢靠，达到整 体密闭效果。 对于穿透结构的管道部位，应将卷材铺设至管道根部，然后采用密封膏 进行密封处理 后浇带部位卷材应封闭保护，避免长期外露被污染及破坏。 见如下细部处理图片。
3
一、材料简介
4、特点 ①和混凝土形成永久的有机结合，防止水分渗入防水卷材和结构之间
的间隙，即规范中提到的防治窜水； ②不受基底层位移的影响。与结构形成皮肤式防水，不受基底不均匀
沉降的影响； ③不需要使用保护层，施工后可马上在防水卷材上行走； ④施工方便，不需要打底油，阴阳角不需要做倒角； ⑤摄氏负4度以上均可进行施工。 ⑥在搭接边、压实端部和切口边缘提供完全密封的永久防水功能。 ⑦节省了成本，绿色环保。一道防水即可达到一级防水要求，并无需
六、成品保护
44
七、现场照片
45
七、现场照片
46
七、现场照片
47
1
2
3
4
48
1
2
3
4
49
格雷斯预铺卷材在工程中的应用 武汉绿地中心 636米
36
四、质量标准
2、质量要求 （4）在防水层的施工过程中，施工人员须穿软底鞋，严禁穿带钉子或 尖锐突出 的鞋进入现场，以免破坏防水层。 （5）在防水施工过程中，质检员应随时、有序进行质量检查，如发现 有未按要求施工及防水层出现破损的情况，应及时纠正，并组织人员进 行正确、可靠的修补，避免产生渗漏隐患。 （6）每道施工工序完毕，应及时进行自检和工序交接检验，合格后方 可报监理验收，合格后才能进行下道工序施工。完成后的防水层应到达 到不渗不漏要求。
23
的搭接边完全覆盖。
二、施工工艺
2、施工要点 （5）细部节点处理： 对于阴阳角、穿透结构的管道和后浇带等细部节点部位，应按要求仔细 处理。根据PV100高分子自粘胶膜防水卷材的特性，阴阳角无需附加层， 基层应做成直角，以便于卷材与基层服贴，卷材接缝粘接牢靠，达到整 体密闭效果。 对于穿透结构的管道部位，应将卷材铺设至管道根部，然后采用密封膏 进行密封处理 后浇带部位卷材应封闭保护，避免长期外露被污染及破坏。 见如下细部处理图片。
3
一、材料简介
4、特点 ①和混凝土形成永久的有机结合，防止水分渗入防水卷材和结构之间
的间隙，即规范中提到的防治窜水； ②不受基底层位移的影响。与结构形成皮肤式防水，不受基底不均匀
沉降的影响； ③不需要使用保护层，施工后可马上在防水卷材上行走； ④施工方便，不需要打底油，阴阳角不需要做倒角； ⑤摄氏负4度以上均可进行施工。 ⑥在搭接边、压实端部和切口边缘提供完全密封的永久防水功能。 ⑦节省了成本，绿色环保。一道防水即可达到一级防水要求，并无需
PV100预铺式高分子胶膜防水工程施工方案要点
目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (2)四、施工工艺 (5)五、质量保证与成品保护措施 (13)六、安全生产保证措施 (14)七、现场消防管理措施 (15)八、文明施工保证措施 (16)一、编制依据1、国家现行法律、法规、设计图纸及施工现场条件和实地勘察资料2、《中华人民共和国建筑法》3、《建设工程质量管理条例》4、《地下建筑防水构造图集》（10J301）4、国家标准《地下工程防水技术规范》（GB50108-2008）5、国家标准《预铺/湿铺防水卷材》（GB/T23457—2009)6、国家标准《自粘聚合物防水卷材》（GB23441-2009)二、工程概况本工程地下室工程防水设计设防等级为一级。
防水质量按《地下防水工程质量验收规范》(GB50208—2002)严格执行。
三、施工准备1.施工人员组织安排1.1思想准备：公司将选派优秀的人员组建项目经理部、组织过硬的施工队伍，以把现场人员的政治思想工作做起来,人人以确保工程质量达优良为中心思想，争创优质安全文明工程。
1.2施工技术准备：施工人员持证上岗，保证所有施工人员都能按有关操作规程，规范及有关工艺要求施工.预先编制本工程的验收计划,为确保工程质量创造条件.对于复杂的施工分项以及重要施工部位,要事先编制具体施工方案，并经过建设单位及监理部门审定。
该项目工程人员安排如下：2.主要材料选择和供应本工程基础采用PV100高分子胶膜自粘卷材，地下室墙体采用YTL—VX橡胶沥青自粘防水卷材,材料是根据图纸要求，严格选材。
辅助材料主要包括：工业汽油等,用于胶粘剂清洗机具、喷灯燃料使用。
3。
设备机械配备对该工程的施工计划投入以下机械设备及工具：计划投入的主要施工机具(工具）设备表4.基层满足设计和规范要求.防水工程开始施工前，必须对前项工程进行质量验收，合格后方可施工;5。
各种预埋管件按设计及规范要求应事先预埋，并做好防水密封处理；6.防水施工不宜在雨天及4级以上大风条件下施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（5）进行钢筋焊接作业时，应采用木板、防火毯等作为临时保护挡板遮拦焊花，并先在焊渣可能溅射到的部位洒水，避免高温焊渣灼伤防水层。在浇筑结构混凝土时不得损伤防水层。
（6）不得在已经验收完成的防水层上打眼凿洞。如必须穿透防水层时，必须提前通知防水施工方，以便提供合理的建议并及时修补。
（7）在进行后道工序施工时，总包单位须安排专人维护现场，做到轻拿轻放，文明施工，尽量避免破坏完成的防水层。如发现防水层出现破损，建筑施工单位应及时通知防水施工单位进行修补。
三、主要施工工具及辅材：
1、主要施工工具：热风枪（功率不小于2KW）、裁刀、钢压辊、记号笔、铲子（80mm宽）、锤子、扫把、抹布。
2、辅材：双面胶带（或者带胶片材）、机械固定钉子、防水密封膏。
四、质量标准：
1、验收标准
防水卷材在进场、施工过程中，应严格按照国家标准《地下工程防水技术规范》（GB50108-2008）、《地下防水工程质量验收规范》（GB 50208-2011）和《预铺/湿铺防水卷材》（GB /T 23457-2009）的相关要求进行验收和质量控制。
（3）管控建议
长边搭接部位严格控制搭接宽度，短边及裁剪部位搭接应先下料、再划铲胶线及铺贴控制线、最后铲胶及按控制线铺贴的方法施工。
六、成品保护：
（1）大面卷材铺设须按照先远后近的铺设方法，以保证施工人员不过多踩踏已完成的卷材防水层。对铺设好的卷材防水层，应在防水层上铺垫临时保护层方可进行下道工序施工。
（4）在防水层的施工过程中，施工人员须宜穿软底鞋，严禁穿带钉子或尖锐突出的鞋进入现场，以免破坏防水层。
（5）在防水施工过程中，质检员应随时、有序进行质量检查，如发现有未按要求施工及防水层出现破损的情况，应及时纠正，并组织人员进行正确、可靠的修补，避免产生渗漏隐患。
（6）每道施工工序完毕，应及时进行自检和工序交接检验，合格后方可报监理验收，合格后才能进行下道工序施工。完成后的防水层应到达到不渗不漏要求。
相邻卷材在长边方向与前一幅卷材的搭接宽度不小于80mm(卷材长边预留搭接宽度80mm)。搭接操作时先撕掉卷材预留自粘搭接处的隔离纸，自粘搭接边应保持干净、干燥、无灰尘。进行搭接粘合作业时，一边排出搭接边里的空气，一边用压辊压实粘牢。对于卷材的短向搭接缝，应采用热风枪铲除卷材表面颗粒，采用配套专用双面胶带粘贴并压实粘牢，宽度不小于80mm。重复上述操作，直至卷材铺设完成。
（2）在防水层及其下道工序施工过程中，施工人员须穿软底鞋，严禁穿带钉子或尖锐突出的鞋进入防水现场；在完成的高分子自粘胶膜卷材防水层推手推车施工时，必须在车腿下包好橡胶垫，以免破坏防水层。
（3）进行钢筋垂直、水平运输时，须轻拿轻放；钢筋吊放点采用木方、木板等临时保护措施，避免钢筋扎破卷材。
（4）绑扎钢筋过程中，若移动钢筋需要使用撬棍,应在其下设垫板作为临时保护，以避免破坏防水卷材。
签字栏
交底人
审核人
接受交底人
二、施工工艺：
1、工艺流程：
A、底板平面：
基层修复、清理→弹线定位→空铺高分子自粘胶膜防水卷材→卷材搭接→细部节点处理→检查验收→绑扎钢筋→浇筑底板结构混凝土
B、围护结构立面：
基层处理（找平、清理）→基面弹线、定位→机械固定铺设高分子自粘胶膜防水卷材→卷材搭接→细部节点处理→检查验收→绑扎钢筋→浇筑侧墙结构混凝土
五、常见质பைடு நூலகம்问题及管控建议：
1、卷材被污染
（1）造成的原因：现场分段施工，且交叉作业，保护措施不到位。
（2）处理建议：清除被污染部位杂物，用压力水头冲洗卷材面，将泥土及水汇聚在低凹处最终清除。检查该部位接缝是否开口，如开口需对开口部位进行修复。
（3）管控建议
卷材铺贴前基层清扫干净，减少卷材施工过程中对卷材颗粒面的污染；接茬部位预留卷材施工完成后如后期暴露时间较长或交叉施工易造成污染，建议进行覆盖保护；对于暂时用作施工通道部位建议卷材延后施工；对于已经施工完成后的卷材，如需作为通道或者场地，需做好覆盖保护；增强作业人员成品保护意识。
技 术 交 底 记 录
资料号
工程名称
XXXX
交底日期
年月日
施工单位
XXXX
分项工程名称
交底提要
PV100预铺反粘高分子自粘胶膜防水卷材施工技术交底
交底内容：
一、材料介绍：
PV100预铺反粘高分子自粘胶膜防水卷材由在高密度聚乙烯片材上涂覆一层非沥青基高分子自粘胶层和表面耐候保护层复合制成。采用预铺反粘法施工时，在卷材表面的胶粘层直接浇筑混凝土，混凝土固化后，与胶粘层形成完整连续的粘接。高密度聚乙烯片材主要提供防水性能和较高的强度；自粘胶层提供优异的粘接性能，可以承受结构变形产生的裂纹影响；表面的白色耐候保护层既可以使卷材在施工时可适当外露，同时提供不粘的表面供工人行走。施工时采用空铺工艺。
2、质量要求
（1）卷材防水层的基层应连续、坚实，基本达到坚实、平整要求，无尖锐突出的石子，无酥松、脱落或大于12mm的孔洞、缺口等缺陷，否则应预先修补完整。
（2）卷材之间的搭接缝，应压实粘牢、封闭严密，不得有皱褶、孔洞、翘边等缺陷；搭接宽度不得低于国家标准要求（长边70mm，短边80mm）。
（3）卷材及配套材料的使用应符合施工规定和设计要求，细部构造节点处理到位，完成后应作外观检验。
（4）立面防水层铺设（本工程主要指电梯基坑侧壁、砖胎膜侧壁）：
先将PV100卷材按弹线位置对准在立面结构的基层上，卷材的平滑光面面向围护结构。
为防止卷材脱落，采用机械钉固方式把PV100卷材固定于围护结构墙面上，钉固位置应在距卷材长向预留自粘边外边缘10~20mm处。根据现场实际，可在卷材长向搭接边每隔500mm左右进行机械固定。施工时，撕去长向预留自粘搭接边表面的隔离膜，进行长边搭接，同时确保所有钉固点被相邻卷材的搭接边覆盖。搭接后应立即用压辊滚压，以确保粘接牢固。
2、施工要点：
（1）基层清理、修复：
基层应坚实、平整、干净，表面无灰尘杂物和油渍，阴阳角处理为直角，基面可以潮湿但不得有明水。如果基层本身存在渗漏情况应提前进行堵漏、排水处理，以免影响防水层的施工。
如基层平整度不满足要求，建议采用1:2.5水泥砂浆填充找平；如有凸出基层表面的钢筋头、螺栓等尖锐物时应割除，并做找平处理。
对于穿透结构的管道部位，应将卷材铺设至管道根部，然后采用密封膏进行密封处理
后浇带部位卷材应封闭保护，避免长期外露被污染及破坏。
细部节点构造做法图如下：
图1：阴阳角部位卷材做法
300
图2：桩头节点做法
图3：底板超前止水后浇带节点做法
图4：锚杆桩节点做法
图5：底板与外墙接茬构造做法一
图6：底板与外墙接茬构造做法二
对于卷材的短向搭接边，应根据现场情况，每隔300mm左右对卷材进行机械固定，钉固位置距卷材短向搭接外边缘10~20mm。钉固作业完成后，在短边搭接缝用专用胶带进行粘接密封，并确保所有钉固点被下幅卷材的搭接边完全覆盖。
（5）细部节点处理：
对于阴阳角、穿透结构的管道和后浇带等细部节点部位，应按要求仔细处理。根据PV100高分子自粘胶膜防水卷材的特性，阴阳角无需附加层，基层应做成直角，以便于卷材与基层紧贴，卷材接缝粘接牢靠，达到整体密闭效果。
（3）管控建议
严格控制搭接宽度；施工过程中避免搭接面被污染或浸水；及时清除搭接面灰尘；短边搭接部位颗粒清除干净；搭接部位粘贴完后要采用压辊压实；地下水须降至设计要求水位。
3、搭接边片材外露
（1）原因：搭接施工不准确或者基层平整度偏差过大导致。
（2）处理建议
边搭接部位满足最小搭接宽度70mm可不处理；其他露胶部位裁剪宽度160mm长条形卷材修补，铲除贴补部位颗粒层，并贴双面胶带。长度根据现场实际情况。
2、搭接边开口、翘边
（1）造成原因：卷材搭接施工时，搭接面颗粒铲除不干净或搭接边污染、沾水，搭接边粘性降低；卷材搭接后没有辊压粘实;基底降水不到位，卷材铺设后底下有压力水。
（2）处理建议
清理干净搭接面，并确保搭接面干燥，采用搭接专用双面胶带重新粘接并辊压；对于转角部位已绷紧，需切开做修补处理；底板施工时，地下水位降至设计要求的基底以下。
（2）弹线定位：
在基层上放出卷材铺贴的控制线，以准确控制卷材铺贴位置及搭接宽度，避免在卷材铺设过程中出现错位、歪斜等现象。
（3）大面空铺高分子自粘胶膜防水卷材：
卷材大面积铺设前，先进行试铺。在铺设第一幅PV100高分子自粘胶膜预铺卷材时，先将卷材按弹好的基准线定位空铺在基面上，卷材的光面面向基层，仔细校正卷材位置。卷材无需做附加层。
（6）不得在已经验收完成的防水层上打眼凿洞。如必须穿透防水层时，必须提前通知防水施工方，以便提供合理的建议并及时修补。
（7）在进行后道工序施工时，总包单位须安排专人维护现场，做到轻拿轻放，文明施工，尽量避免破坏完成的防水层。如发现防水层出现破损，建筑施工单位应及时通知防水施工单位进行修补。
三、主要施工工具及辅材：
1、主要施工工具：热风枪（功率不小于2KW）、裁刀、钢压辊、记号笔、铲子（80mm宽）、锤子、扫把、抹布。
2、辅材：双面胶带（或者带胶片材）、机械固定钉子、防水密封膏。
四、质量标准：
1、验收标准
防水卷材在进场、施工过程中，应严格按照国家标准《地下工程防水技术规范》（GB50108-2008）、《地下防水工程质量验收规范》（GB 50208-2011）和《预铺/湿铺防水卷材》（GB /T 23457-2009）的相关要求进行验收和质量控制。
（3）管控建议
长边搭接部位严格控制搭接宽度，短边及裁剪部位搭接应先下料、再划铲胶线及铺贴控制线、最后铲胶及按控制线铺贴的方法施工。
六、成品保护：
（1）大面卷材铺设须按照先远后近的铺设方法，以保证施工人员不过多踩踏已完成的卷材防水层。对铺设好的卷材防水层，应在防水层上铺垫临时保护层方可进行下道工序施工。
（4）在防水层的施工过程中，施工人员须宜穿软底鞋，严禁穿带钉子或尖锐突出的鞋进入现场，以免破坏防水层。
（5）在防水施工过程中，质检员应随时、有序进行质量检查，如发现有未按要求施工及防水层出现破损的情况，应及时纠正，并组织人员进行正确、可靠的修补，避免产生渗漏隐患。
（6）每道施工工序完毕，应及时进行自检和工序交接检验，合格后方可报监理验收，合格后才能进行下道工序施工。完成后的防水层应到达到不渗不漏要求。
相邻卷材在长边方向与前一幅卷材的搭接宽度不小于80mm(卷材长边预留搭接宽度80mm)。搭接操作时先撕掉卷材预留自粘搭接处的隔离纸，自粘搭接边应保持干净、干燥、无灰尘。进行搭接粘合作业时，一边排出搭接边里的空气，一边用压辊压实粘牢。对于卷材的短向搭接缝，应采用热风枪铲除卷材表面颗粒，采用配套专用双面胶带粘贴并压实粘牢，宽度不小于80mm。重复上述操作，直至卷材铺设完成。
（2）在防水层及其下道工序施工过程中，施工人员须穿软底鞋，严禁穿带钉子或尖锐突出的鞋进入防水现场；在完成的高分子自粘胶膜卷材防水层推手推车施工时，必须在车腿下包好橡胶垫，以免破坏防水层。
（3）进行钢筋垂直、水平运输时，须轻拿轻放；钢筋吊放点采用木方、木板等临时保护措施，避免钢筋扎破卷材。
（4）绑扎钢筋过程中，若移动钢筋需要使用撬棍,应在其下设垫板作为临时保护，以避免破坏防水卷材。
签字栏
交底人
审核人
接受交底人
二、施工工艺：
1、工艺流程：
A、底板平面：
基层修复、清理→弹线定位→空铺高分子自粘胶膜防水卷材→卷材搭接→细部节点处理→检查验收→绑扎钢筋→浇筑底板结构混凝土
B、围护结构立面：
基层处理（找平、清理）→基面弹线、定位→机械固定铺设高分子自粘胶膜防水卷材→卷材搭接→细部节点处理→检查验收→绑扎钢筋→浇筑侧墙结构混凝土
五、常见质பைடு நூலகம்问题及管控建议：
1、卷材被污染
（1）造成的原因：现场分段施工，且交叉作业，保护措施不到位。
（2）处理建议：清除被污染部位杂物，用压力水头冲洗卷材面，将泥土及水汇聚在低凹处最终清除。检查该部位接缝是否开口，如开口需对开口部位进行修复。
（3）管控建议
卷材铺贴前基层清扫干净，减少卷材施工过程中对卷材颗粒面的污染；接茬部位预留卷材施工完成后如后期暴露时间较长或交叉施工易造成污染，建议进行覆盖保护；对于暂时用作施工通道部位建议卷材延后施工；对于已经施工完成后的卷材，如需作为通道或者场地，需做好覆盖保护；增强作业人员成品保护意识。
技 术 交 底 记 录
资料号
工程名称
XXXX
交底日期
年月日
施工单位
XXXX
分项工程名称
交底提要
PV100预铺反粘高分子自粘胶膜防水卷材施工技术交底
交底内容：
一、材料介绍：
PV100预铺反粘高分子自粘胶膜防水卷材由在高密度聚乙烯片材上涂覆一层非沥青基高分子自粘胶层和表面耐候保护层复合制成。采用预铺反粘法施工时，在卷材表面的胶粘层直接浇筑混凝土，混凝土固化后，与胶粘层形成完整连续的粘接。高密度聚乙烯片材主要提供防水性能和较高的强度；自粘胶层提供优异的粘接性能，可以承受结构变形产生的裂纹影响；表面的白色耐候保护层既可以使卷材在施工时可适当外露，同时提供不粘的表面供工人行走。施工时采用空铺工艺。
2、质量要求
（1）卷材防水层的基层应连续、坚实，基本达到坚实、平整要求，无尖锐突出的石子，无酥松、脱落或大于12mm的孔洞、缺口等缺陷，否则应预先修补完整。
（2）卷材之间的搭接缝，应压实粘牢、封闭严密，不得有皱褶、孔洞、翘边等缺陷；搭接宽度不得低于国家标准要求（长边70mm，短边80mm）。
（3）卷材及配套材料的使用应符合施工规定和设计要求，细部构造节点处理到位，完成后应作外观检验。
（4）立面防水层铺设（本工程主要指电梯基坑侧壁、砖胎膜侧壁）：
先将PV100卷材按弹线位置对准在立面结构的基层上，卷材的平滑光面面向围护结构。
为防止卷材脱落，采用机械钉固方式把PV100卷材固定于围护结构墙面上，钉固位置应在距卷材长向预留自粘边外边缘10~20mm处。根据现场实际，可在卷材长向搭接边每隔500mm左右进行机械固定。施工时，撕去长向预留自粘搭接边表面的隔离膜，进行长边搭接，同时确保所有钉固点被相邻卷材的搭接边覆盖。搭接后应立即用压辊滚压，以确保粘接牢固。
2、施工要点：
（1）基层清理、修复：
基层应坚实、平整、干净，表面无灰尘杂物和油渍，阴阳角处理为直角，基面可以潮湿但不得有明水。如果基层本身存在渗漏情况应提前进行堵漏、排水处理，以免影响防水层的施工。
如基层平整度不满足要求，建议采用1:2.5水泥砂浆填充找平；如有凸出基层表面的钢筋头、螺栓等尖锐物时应割除，并做找平处理。
对于穿透结构的管道部位，应将卷材铺设至管道根部，然后采用密封膏进行密封处理
后浇带部位卷材应封闭保护，避免长期外露被污染及破坏。
细部节点构造做法图如下：
图1：阴阳角部位卷材做法
300
图2：桩头节点做法
图3：底板超前止水后浇带节点做法
图4：锚杆桩节点做法
图5：底板与外墙接茬构造做法一
图6：底板与外墙接茬构造做法二
对于卷材的短向搭接边，应根据现场情况，每隔300mm左右对卷材进行机械固定，钉固位置距卷材短向搭接外边缘10~20mm。钉固作业完成后，在短边搭接缝用专用胶带进行粘接密封，并确保所有钉固点被下幅卷材的搭接边完全覆盖。
（5）细部节点处理：
对于阴阳角、穿透结构的管道和后浇带等细部节点部位，应按要求仔细处理。根据PV100高分子自粘胶膜防水卷材的特性，阴阳角无需附加层，基层应做成直角，以便于卷材与基层紧贴，卷材接缝粘接牢靠，达到整体密闭效果。
（3）管控建议
严格控制搭接宽度；施工过程中避免搭接面被污染或浸水；及时清除搭接面灰尘；短边搭接部位颗粒清除干净；搭接部位粘贴完后要采用压辊压实；地下水须降至设计要求水位。
3、搭接边片材外露
（1）原因：搭接施工不准确或者基层平整度偏差过大导致。
（2）处理建议
边搭接部位满足最小搭接宽度70mm可不处理；其他露胶部位裁剪宽度160mm长条形卷材修补，铲除贴补部位颗粒层，并贴双面胶带。长度根据现场实际情况。
2、搭接边开口、翘边
（1）造成原因：卷材搭接施工时，搭接面颗粒铲除不干净或搭接边污染、沾水，搭接边粘性降低；卷材搭接后没有辊压粘实;基底降水不到位，卷材铺设后底下有压力水。
（2）处理建议
清理干净搭接面，并确保搭接面干燥，采用搭接专用双面胶带重新粘接并辊压；对于转角部位已绷紧，需切开做修补处理；底板施工时，地下水位降至设计要求的基底以下。
（2）弹线定位：
在基层上放出卷材铺贴的控制线，以准确控制卷材铺贴位置及搭接宽度，避免在卷材铺设过程中出现错位、歪斜等现象。
（3）大面空铺高分子自粘胶膜防水卷材：
卷材大面积铺设前，先进行试铺。在铺设第一幅PV100高分子自粘胶膜预铺卷材时，先将卷材按弹好的基准线定位空铺在基面上，卷材的光面面向基层，仔细校正卷材位置。卷材无需做附加层。
