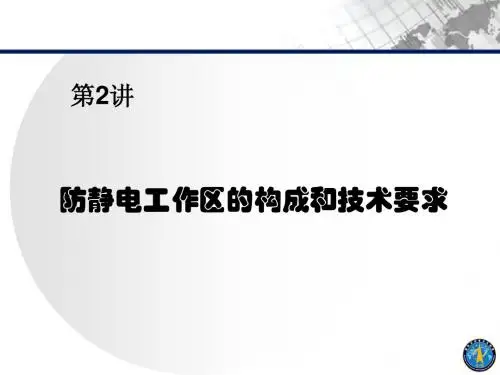

防静电工作区的构成和技术要求

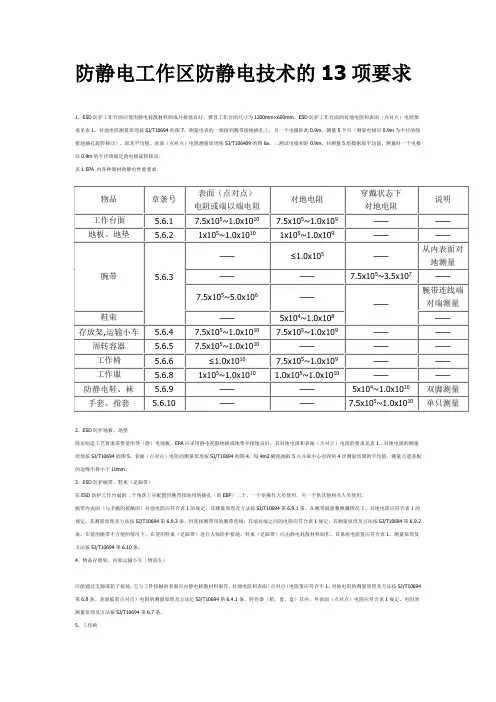

防静电工作区防静电技术的13项要求1、ESD防护工作台面应使用静电耗散材料制成并接地良好。

推荐工作台面尺寸为1200mm×600mm。

ESD防护工作台面的对地电阻和表面（点对点）电阻要求见表1。

对地电阻测量原理按SJ/T10694的图7，测量电表的一端接到腕带接地插孔上，另一个电极距此0.9m，测量5个点（测量电极以0.9m为半径的绕接地插孔旋转移动），取其平均值。

表面（点对点）电阻测量原理按SJ/T106409的图6a，二测试电极相距0.9m，共测量5组数据取平均值。

测量时一个电极以0.9m的半径绕固定的电极旋转移动。

表1 EPA 内各种器材的静电性能要求工作椅应能通过支脚或轮接地，在正常操作情况下与人体接触的表面应由耗散材料制作。

工作椅的对地电阻和表面（点对点）电阻值应符合表1规定。

对地电阻的测量原理及方法按SJ/T10694第6.5.1条。

表面（点对点）电阻的测量原理及方法按SJ/T10694第6.5.2条。

6、电烙铁焊头部位应进行硬接地，从焊头到接地系统的电阻应不大于2Ω。

7、工作服工作服应符合GB12014的规定，其各部分之间应存在着电气连续性。

工作服的设计应能保持其在穿着状态下与人体皮肤直接或间接地接触。

必要时，其上应设置专门的接地连接点（见图3），在穿用过程中通过导线接地。

工作服的以地电阻和表面（点对点）电阻要求按表1，其测量原理分别见图3和图4。

测量电极为圆柱形，直径50mm，重量2kg。

8、防静电鞋、袜进入EPA的人员应穿用防静电鞋。

鞋的性能要求应符合GB4385的规定。

在穿用状态下，鞋、袜对地电阻值应符合表1规定，测量原理及方法按SJ/T10694第6.11条。

9、防静电手套、手指套防静电手套或指南应由静电耗散材料制作，在佩戴情况下其对地电阻要求就符合表1。

对地电阻的测量原理按图5，测量电极为圆形金属板，直径最小20mm，或使用金属夹子。

10、防静电门必要时，门反手应能导静电，例如经过防静电处理或由静电耗散材料制作，以便当人员进入EPA时通过手握把手来消除人体电荷。

GJB 3007A-2009《防静电工作区技术要求》是国家标准化管理委员会发布的一项关于防静电工作区技术要求的标准文件。

该标准主要用于规范和指导防静电工作区的建设和使用，旨在提高防静电工作区的安全性和稳定性，保障人员和设备的安全。

本文将从标准的背景、内容要点和实际应用等方面对该标准进行详细介绍。

一、标准背景1. 静电对工作环境的影响：静电在工作环境中可能引发火灾、爆炸等安全事故，同时也会对设备和产品造成损坏，因此防静电工作区的建设和管理对于各类工业生产和实验室研究等工作场所至关重要。

2. 法律法规的要求：根据国家《安全生产法》等相关法律法规的要求，对于易产生静电的工作区域，必须采取必要的防静电措施，以确保工作人员和设备的安全。

二、内容要点1. 范围：本标准适用于各类工业生产、实验室研究等工作场所的防静电工作区。

2. 术语和定义：对防静电工作区相关的术语和定义进行了明确和规范，使得标准的理解和应用更加清晰和准确。

3. 静电防护要求：规定了防静电工作区的地面、天花板、墙壁等建筑结构的防静电材料和处理要求，以及相关设备和工具的防静电措施。

4. 静电监测和检测：对防静电工作区的静电监测和检测要求进行了详细规定，包括监测设备的选用、位置设置、监测频率等。

5. 作业人员的防静电要求：对工作人员的着装、静电防护用具的选择和使用等方面提出了具体要求。

6. 防静电培训：规定了对防静电工作区作业人员的培训要求，包括静电知识的普及、防静电工作程序的规范等内容。

三、实际应用1. 工业生产领域：各类易产生静电的工业生产场所，如化工、印刷、制药等行业，必须按照《防静电工作区技术要求》进行防静电工作区的建设和管理，并定期进行静电监测和检测，确保工作场所的安全性和稳定性。

2. 实验室研究领域：各类科研机构、医药研发中心等实验室研究场所，需要根据标准要求建设防静电工作区，保障实验设备和人员的安全。

总结：通过本文对《防静电工作区技术要求》标准的介绍，我们了解到该标准作为国家标准化管理委员会发布的一项关于防静电工作区技术要求的标准文件，对工业生产和实验室研究等工作场所的防静电工作区的建设和使用提出了明确的要求和规范，具有重要的指导意义和实际应用价值。

工厂防静电基本要求一、静电防护的基本原则a、抑制静电荷的积聚；b、迅速、安全、有效地消除已经产生的静电荷。

二、防静电工作区场地１、地面材料a、禁止直接使用木质地板或铺设毛、麻、化纤地毯及普通地板革。

b、应该选用由静电导体材料构成的地面，如防静电活动地板或在普通地面上铺设防静电地垫，并有效接地。

c、允许使用经特殊处理过的水磨石地面，如事先敷设地线网、渗碳或在地面喷涂抗静电剂等。

２、接地a、防静电系统必须有独立可靠的接地装置，接地电阻一般应小于10Ω，埋设与检测方法应符合GBJ97的要求。

b、防静电地线不得接在电源零线上，不得与防雷地线共用。

c、使用三相五线制供电，其大地线可以作为防静电地线（但零线、地线不得混接）。

d、接地主干线截面积应不小于100mm2；支干线截面积应不小于6mm2；设备和工作台的接地线应采用截面积不小于1.25mm2的多股敷塑导线，接地线颜色以黄绿色线为宜。

e、接地主干线的连接方式应采用钎焊。

f、防静电设备连接端子应确保接触可靠，易装拆，允许使用各种夹式连接器，如锷鱼夹、插头座等。

３、天花板材料天花板材料应选用抗静电型材料制品，一般情况下允许使用石膏板制品，禁止使用普通塑料制品。

４、墙壁面料墙壁面料应使用抗静电型墙纸，一般情况下允许使用石膏涂料或石灰涂料墙面，禁止使用普通墙纸及塑料墙纸。

５、湿度控制a、防静电工作区的环境相对湿度以不低于50%为宜。

b、在不对产品造成有害影响前提下，允许使用增湿设备喷洒制剂或水，以增加环境湿度。

c、计算机房的湿度应符合GB2887中的有关规定，类似的机房也应符合此规定。

６、区域界限防静电工作区应标明区域界限，并在明显处悬挂警示标志，警示标志应符合GJB1649规定，工作区入口处应配置离子化空气风浴设备。

７、防静电工作区内禁止使用及接触易产生静电荷的电荷源（如下表）。

油漆或浸漆表面，普通塑料贴面，普通乙烯及树脂表面地板塑料及普通地板革，抛光打蜡木地板。

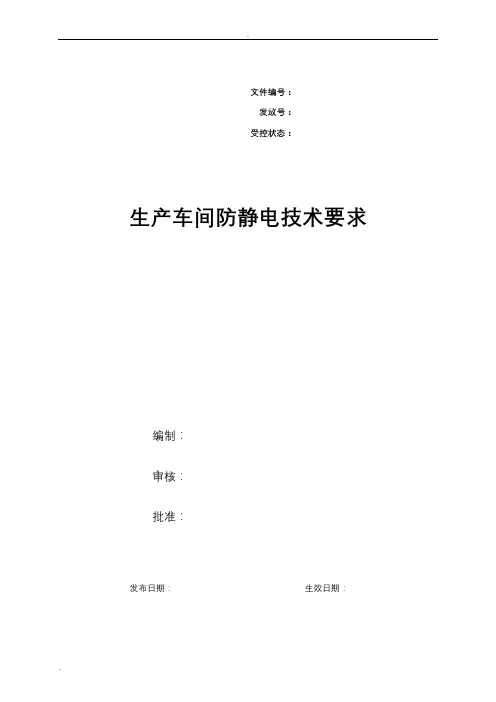

文件编号：发放号：受控状态：生产车间防静电技术要求编制：审核：批准：发布日期：生效日期：文件发行及更改记录表1范围本标准规定了本公司生产车间静电防护的技术要求；本标准适用于本公司产品生产、物料存放、试验现场的防静电控制。

2术语2.1防静电工作区（EPA）配备各种防静电设备和器材、能限制静电电位、具有确定边界和专门标记且满足防静电要求，为建立保护面积和进行保护性操作所必须配置的设施和工具的统称，如有静电敏感元器件和组装件操作的生产区和物料存放区域。

2.2硬接地（hard ground）直接与大地电极做导电性连接的一种接地方式。

2.3软接地（soft ground）通过一足以限制流过物体的电流达到安全值的电阻连接到大地电极的一种接地方式。

2.4大地电极(earth electrode)埋于地下与大地保持良好的电气连接的金属体或金属体组。

他可以是杆状的、板状的或网状的，为接地系统提供接大地的基准点。

2.5静电耗散材料（dissipative materials）其表面电阻率等于或大于1×105Ω，但小于1×1012Ω；或体积电阻率等于或大于1×104Ω•cm，但小于1×1011Ω的材料。

3 一般要求3.1防静电标记符号在防静电工作区应在明显的位置贴静电防护标志，如图3-13-1 静电防护标志3.2工作人员在进入防静电工作区时，须穿戴好防静电工作服、工作鞋。

3.3工作人员对静电敏感元器件、组装件进行操作时，须戴好ESD防护腕带，并测试合格。

3.4指定人员定期测量并记录车间环境条件。

4详细要求4.1气候与环境条件4.1.1温度EPA内应装有温度调节装置，以维持其室温在25±5℃，采用准确度优于±2℃的温度计测量EPA 的室温，并在每日的同一时间进行测量并记录。

记录表见附表14.1.2湿度EPA内应装有湿度调节装置，以维持室内相对湿度在30~70%RH范围内。

1范围1．1主题内容本标准规定了供操作静电放电敏感电子产品用的防静电工作区应具备的各项技术要求。

1．2适用范围本标准适用于防静电工作区。

1．3应用指南由于电子产品的静电放电敏感度不同和防静电工作区具体用途以及结构形式的差异，本标准规定的内容和要求允许剪裁。

1．4分级按照防静电工作区内的指定空间所允许的对地静电电位值，将防静电工作区分为二级。

A级——允许的对地静电电位不超过±100V；B级——允许的对地静电电位不超过±1000V；2引用文件GB438——1995 防静电鞋、导电鞋技术要求GB12014——89 防静电工作服GJB/Z 25——91 电子设备和设施的接地、搭接和屏蔽设计指南GJB1649——93 电子产品防静电放电控制大纲SJ/T10694——1996 电子产品制造防静电系统测试方法3定义3．1术语3．1．1防静电工作区 electrostatic discharge protected area配备各种防静电设备和器材、能限制静电电位、具有确定边界和专门标记的适于从事静电防护操作的场所。

3．1．2操作 handling在静电放电敏感电子产品的制造、老化、筛选、检测、装联、包装、贮存、修理和失效分析等过程中，直接或间接地作用于产品的有效活动。

3．1．3 接地 grounding电子连接到能供给或接受大量电荷的物体（如大地、舰船或运载工具外壳等）（见GJB1649第3.1.2条）。

3．1．4 硬接地 hard ground直接与大地电极作导电性连接的一种接地方式。

3．1．5软接地 soft ground通过一足以限制流过人体的电流达到安全值的电阻连接到大地电极的一种接地方式。

3．1．6大地电极 earth electrode埋于地下与大地保持良好的电气连接的金属体或金属体组。

它可以是杆状的、板状的或网状的，为接地系统提供接大地的基准点。

3．1．7 静电耗散材料 dissipative materials其表面电阻率等于或大于1x105Ω/ ，但小于1x1012Ω/ ；或何种电阻率等于或大于1x104Ω· cm，但小于1x1011Ω/·cm的材料。

SMT车间防静电要求及规范SMT（表面贴装技术）车间是电子产品制造过程中最关键的环节之一，而防静电是SMT车间必备的要求和规范之一、因为静电可能导致电子元器件损坏，影响产品质量，因此，对SMT车间进行防静电是非常重要的。

以下是SMT车间防静电要求及规范的相关内容。

一、厂房环境1.地面：SMT车间的地面应采用导电地砖或导电地板，以确保静电能够通过地面导出。

2.墙壁和天花板：墙壁和天花板应涂刷导电涂料，或贴上导电壁纸，以形成完整的防静电保护层。

3.灯具和插座：灯具和插座应采用静电防护型，以免因不当的灌入流线导致静电积累。

4.门窗：门窗应使用防静电玻璃或经过特殊处理的防静电材料，以有效隔离静电。

5.恒温湿度：SMT车间应保持一定的湿度，一般在40%~60%之间，以降低静电的产生。

6.环境清洁：SMT车间要保持整洁，防止尘埃和污染物等对电子元器件产生影响。

二、人员要求1.培训教育：所有SMT车间的员工必须接受防静电的培训，了解静电的危害和预防措施。

2.静电消除：员工进入SMT车间之前，必须通过电离风机或防静电地垫消除身上的静电。

3.工作服装：员工应穿着防静电工作服，包括防静电服、防静电鞋、防静电手套等。

4.工具设备：工作台面、工具箱等接地设备必须符合防静电要求，并配备各种静电防护用具。

三、工艺要求1.物料存放：SMT车间的物料和元器件存放应采用防静电包装，确保其在存放过程中不受到静电的影响。

2.工作台面：SMT车间的工作台面应做到导电，以将静电迅速导入地面。

3.手动焊接：手动焊接过程中，所有的焊接操作人员必须戴上防静电手套，避免直接接触焊接物料。

4.维护保养：设备和工具在使用一段时间后，应进行定期的清洁和维护，以保证其良好的防静电性能。

5.静电测试：SMT车间应配备静电测试仪器，对工作环境和产品进行定期检测，确保符合防静电标准。

四、静电防护管理1.工作区域划分：根据不同的作业要求，将SMT车间划分为不同的工作区域，确保每个区域的防静电管理。

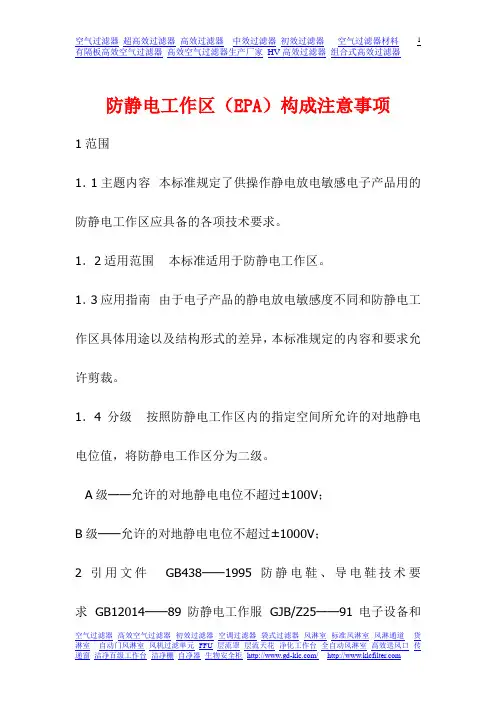

防静电工作区（EPA）构成注意事项1范围1．1主题内容本标准规定了供操作静电放电敏感电子产品用的防静电工作区应具备的各项技术要求。

1．2适用范围本标准适用于防静电工作区。

1．3应用指南由于电子产品的静电放电敏感度不同和防静电工作区具体用途以及结构形式的差异，本标准规定的内容和要求允许剪裁。

1．4分级按照防静电工作区内的指定空间所允许的对地静电电位值，将防静电工作区分为二级。

A级——允许的对地静电电位不超过±100V；B级——允许的对地静电电位不超过±1000V；2引用文件GB438——1995防静电鞋、导电鞋技术要求 GB12014——89防静电工作服 GJB/Z25——91电子设备和设施的接地、搭接和屏蔽设计指南 GJB1649——93电子产品防静电放电控制大纲 SJ/T10694——1996电子产品制造防静电系统测试方法3定义3．1术语3．1．1防静电工作区electrostaticdischargeprotectedarea 配备各种防静电设备和器材、能限制静电电位、具有确定边界和专门标记的适于从事静电防护操作的场所。

3．1．2操作handling 在静电放电敏感电子产品的制造、老化、筛选、检测、装联、包装、贮存、修理和失效分析等过程中，直接或间接地作用于产品的有效活动。

3．1．3接地grounding 电子连接到能供给或接受大量电荷的物体(如大地、舰船或运载工具外壳等)(见GJB1649第 3.1.2条)。

3．1．4硬接地hardground 直接与大地电极作导电性连接的一种接地方式。

3．1．5软接地softground 通过一足以限制流过人体的电流达到安全值的电阻连接到大地电极的一种接地方式。

3．1．6大地电极earthelectrode 埋于地下与大地保持良好的电气连接的金属体或金属体组。

它可以是杆状的、板状的或网状的，为接地系统提供接大地的基准点。

3．1．7静电耗散材料dissipativematerials 其表面电阻率等于或大于1x105Ω/，但小于1x1012Ω/；或何种电阻率等于或大于1x104Ω@cm，但小于1x1011Ω/@cm的材料。

SMT车间防静电要求及规范第一篇：SMT车间防静电要求及规范SMT车间防静电要求及规范！首先SMT生产设备如力锋回流焊，力锋波峰焊，力锋锡膏印刷机与贴装机均必须接地良好，SMT车间应采用三相五线制接地法并独立接地。

生产场所的地面、工作台面垫、座椅等均应符合防静电要求。

车间内保持恒温、恒湿的环境。

应配备防静电料盒、周转箱、PCB架、物流小车、防静电包装带、防静电腕带、防静电烙铁及工具等设施。

(1)根据防静电要求设置防静电区域，并有明显的防静电警示标志。

按作业区所使用器件的静电敏感程度分成1、2、3级，根据不同级别制订不同的防护措施。

1级静电敏感程度范围：0-1999V 2级静电敏感程度范围：2000-3999V 3级静电敏感程度范围：4000-15999V 16000V以上是非静电敏感产品。

(2)静电安全区(点)的室温为23±3℃，相对湿度为45-70%RH。

禁止在低于30%的环境内操作SSD(静电敏感元器件)。

(3)定期测量地面、桌面、周转箱等表面电阻值。

(4)静电安全区(点)的工作台上禁止放置非生产物品，如餐具、茶具、提包、毛织物、报纸、橡胶手套等。

(5)工作人员进入防静电区域，需放电。

操作人员进行操作时，必须穿工作服和防静电鞋、袜。

每次上岗操作前必须作静电防护安全性检查,合格后才能生产。

(6)操作时要戴防静电腕带，每天测量腕带是否有效。

(7)测试SSD时应从包装盒、管、盘中取一块，测一块,放一块，不要堆在桌子上。

经测试不合格器件应退库。

(8)加电测试时必须遵循加电和去电顺序：低电压→高电压→信号电压的顺序进行。

去电顺序与此相反。

同时注意电源极性不可颠倒，电源电压不得超过额定值。

(9)检验人员应熟悉SSD的型号、品种、测试知识，了解静电保护的基本知识。

10．静电敏感元器件(SSD)运输、存储、使用要求(1)SSD运输过程中不得掉落在地，不得任意脱离包装。

(2)存放SSD的库房相对湿度：30-40%RH。

生产车间防静电规定目录1.目的1.1.为避免静电敏感元器件在生产、运输、储存、检测等过程中受到静电释放的影响,从而产生短路、电阻漂移、开路、工作性能退化等不良现象.特建立电子产品制造静电防护技术要求,以保证产品品质,增加可靠性,减低不良率,节省产品工时成本,降低维修费用.1.2.基于电子产品制造静电防护技术要求文件的颁布,提高员工对ESD的认识,加强员工自觉防止ESD现象之观念,促进生产管理水平之提高.2.适用范围2.1.本文适用于所有车间中生产制程及电子元器件的采购、运输、储存、检测过程中的静电防护.3.名词术语3.1.静电：一种处于相对稳定状态的电荷.它所引起的磁场效应可以忽略不计静电可由物质的接触与分离、静电感应、介质极化和带电微粒的附着等物理过程而产生.3.2.ESD：Electronic Static Discharge,原意是指静电释放,即通过带静电区域直接接触或感应而引起的静电电荷在不同电势物体上的转移.后常指静电防护,即避免静电释放的发生.3.3.静电感应：当带电物体靠近某一介质时,在该介质表面因感应而带电荷,并形成感应电场.3.4.ESDS：Electronic Static Discharge Sensitive,静电放电敏感的,通常用来指静电敏感元器件.3.5.防静电工作区：由各种防静电设施、器件及明确的区域界限形成的工作场地.3.6.静电敏感度：Electrostatic Sensitivity,元器件所能承受的静电放电电压值.3.7.表面电阻/点对点电阻：在与材料的同一侧面相接触的两个规定形状的电极之间,直流电压对于流过的电流的比值.该测量结果以欧姆为单位来表示.3.8.体积电阻/对地电阻/系统电阻：在与材料的相对两面相接触的两个规定形状的电极之间,直流电压对于流过的电流的比值.该测量结果以欧姆为单位来表示.3.9.摩擦起电：当使两种材料接触或相互摩擦后分离时,产生静电荷.3.10.摩擦电压：物体被摩擦后,表面所带静电荷的电压.3.11.ESD 损伤：由静电放电引起的电子元器件性能退化或功能失效.3.12.消电时间Decay Time：一个静电压从其初始值降低到一个给定值通常是初始值的10%所需要的时间.3.13.注：国际惯例对于小于1E6欧姆的电阻使用10V电压测量,大于或等于1E6欧姆的电阻使用100V电压测量.4.防静电工作区系统4.1.防静电工作区的划分：4.1.1.根据GJB 1649规定的静电放电电压敏感的静电放电敏感元器件\组件和设备的分级. 静电放电敏感产品按敏感度电压被分级为:4.1.2.根据该项标准的规定,所要求的ESD控制大纲一般只包含对I和II级敏感产品的防护.现按照元器件静电敏感度和生产线实际情况如下：4.1.2.1.高速器件如蓝牙耳机等含高频器件的组件、较大规模集成电路如CMOS摄像模块的静电敏感度相对较高, 凡是含这些器件的半成品生产线均定为I级；4.1.2.2.普通器件如TI的计算器等,没有用到上述类型器件的产品,则生产这些产品的生产线不需要严格的防静电措施.仅仅是器件的存储和运输,也不需要严格的防静电措施,理由是器件在这个时候没有被操作.把这些生产线或车间定为II级；4.1.2.3.按照上述理由,现规定敏感级别为：4.1.3.公司内部由黄、黑双色斑马线围起的区域或门口挂有静电标示牌的车间为防静电工作区.4.1.4.元器件敏感度分级由QC1 ESD工程师按后附录1——ESDS元器件分类酌情分级,并确定.4.2.防静电工作区基本环境要求4.2.1.防静电工作区应保持洁净,避免有灰尘堆积或漂浮的状态发生4.2.2.车间内温湿度的控制结合车间的实际情况定为：4.2.3.在不对产品造成有害影响的前提下,允许使用增湿设备喷洒制剂或水,以增加环境湿度.4.2.4.防静电工作区应清楚标明区域界限以及警示标志,见附录14.4.2.5.要求使用防静电地板或在普通地面上铺设防静电地垫,并保证有效接地.禁止直接使用木制地板或铺设毛、麻、化纤地毯及普通地板革.4.2.6.天花板及墙壁建议使用防静电材料制品,一般情况下允许使用石膏制品或石灰涂料,禁止使用普通塑料制品.4.3.防静电工作区接地系统4.3.1.应有独立可靠的接地装置,接地电阻一般应小于10欧姆,为保证人员安全,在与人员直接接触的地方应加装1兆欧姆限流电阻.接地线的要求如下：新增的ESD地线应用绿色绝缘套标识,原来使用的黄绿色绝缘套标识可以继续使用.台垫等物品的接地配件按照来料的颜色使用.4.3.2.厂房接地总线的接地电阻小于10欧姆,由行政部负责定期检查,周期为一个月一次.并填写厂房接地电阻测试记录表.4.3.3.车间内部的设备和工作台的接地线的接地状况由PE负责定期检查,周期为3个月一次.并填写工作台地线接地电阻测试记录表.4.3.4.测试台的防静电设备,工器具的接地由TE负责定期检查,周期为3个月一次.并填写工作台地线接地电阻测试记录表.4.4.防静电区域设备及辅料要求4.5.防静电工作区的ESD技术要求4.5.1.防静电地板4.5.1.1.用防静电PVC地板专用清洁剂或中性清洁用品定期进行清洁,严禁使用强酸、强碱或能溶解PVC材料的化学溶剂进行清洗,如果属于更严重的污渍,可以使用异丙烯基乙醇清洁.4.5.1.2.严禁带有尖刺、粗糙的重物在地板表面擦划、拖拉.4.5.1.3.不能将硫化物、丙酮、酒精等物品撒落在ESD地板上,如发生以上情况,应立即清洁.4.5.1.4.使用防静电地板蜡水进行定期涂敷、养护,一般6个月一次.4.5.1.5.地板蜡的电阻小于1E9欧姆.4.5.1.6.地板安装时应满足的ESD技术指标包括：表面电阻值和系统电阻值均在1E4~1E9欧姆范围以内.4.5.1.7.生产部应及时向行政部要求对防静电地板进行打蜡维护,行政部做好地板打蜡后应及时通知QC1部ESD工程师.4.5.1.8.对于K4洁净室的地板,经IE评估且经过ESD工程师的认可,可以不做地板打蜡.4.5.1.9.QC1部ESD工程师应在行政部对防静电地板打蜡后做一次防静电地板表面电阻、系统电阻测试,测试方法见附录2,并填写防静电地板电阻测试记录表.4.5.2.防静电安全工作台含测试台4.5.2.1.各区域的防静电安全工作台由负责该区域的PE或TE确定范围.例如：回流焊后的检查台、QC1检查台、修理台和测试台等.4.5.2.2.防静电安全工作台基本要求和禁止项目4.5.2.3.在防静电区内使用不符合防静电要求的物料且必须时,必须得到QC1ESD工程师的评估和认可.4.5.2.4.防静电台台面应满足ESD技术指标.表面电阻值和系统电阻值均在1E4~1E9欧姆范围以内.4.5.2.5.防静电台椅子应满足ESD技术指标.表面电阻值和系统电阻值均小于1E9欧姆范围.4.5.2.6.防静电胶帘的表面电阻应在1E4~1E11欧姆内.4.5.2.7.PE或TE应每6个月做一次相应的工作区域内的防静电台垫和防静电工椅电阻测试,防静电台垫测试方法见附录3,填写防静电台垫电阻测试记录表.防静电工椅测试方法见附录8,填写防静电工椅测试记录表,如果有不合格的,须及时更换.4.5.3.防静电辅料/工具4.5.3.1.防静电溶剂瓶：系统电阻在1E4~1E11欧姆范围.4.5.3.2.防静电烙铁/焊接工具：从热的端头到地的电阻应小于10欧姆.4.5.3.3.防静电文件袋夹: 表面电阻在1E4~1E11欧姆范围.4.5.3.4.PE应每6个月做一次防静电辅料电阻测试,测试方法见附录7,填写防静电辅料电阻测试记录表.4.5.4.防静电包装及容器4.5.4.1.防静电容器包括——ESDS原料包装袋盒/盘、装板的料盒、等一切包装、储存ESDS的容器.4.5.4.2.允许使用局部抗静电涂料对容器表面进行处理,但使用效果必须由相关PE定期检查.4.5.4.3.防静电容器应满足ESD技术指标：表面电阻包括内外表面在1E4~1E11欧姆范围,系统电阻在1E4~1E10欧姆范围.如果产品或产品的金属部分不直接与防静电容器接触,则允许防静电容器的电阻小于1E4欧姆.PE应每6个月做一次防静电容器包括吸塑、托盘、料箱等表面电阻和体积电阻测试,测试方法见附录4.填写防静电周转容器电阻测试记录表,测试结果由PE保存半年,并在符合标准的容器上做标记.QC2应按SEF对来料的包装袋和容器进行测试,并填写防静电包装袋容器电阻测试记录表.4.5.5.防静电运输工具及存放架等4.5.5.1.防静电运输工具包括—ESD运输车、ESD小推车等4.5.5.2.为保护ESDS不受到外部强静电场的影响,运送ESDS的防静电运输工具应由高导电性材料建议使用不锈钢制作,车子经常固定时要求硬接地.其对地电阻应小于10欧姆.4.5.5.3.当运输车由不锈钢组成时,且经常移动时,其对地电阻应小于1E9欧姆.4.5.5.4.存放架的表面电阻和对地电阻应小于1E9欧姆.4.5.5.5.防静电运输工具应满足ESD技术指标：表面电阻和对地电阻小于1E9欧姆.PE应每6个月做一次防静电运输车、ESD小推车之台面对轮脚系统电阻测试,测试方法见附录 5.填写防静电运输工具/存放架电阻测试记录表,测试结果由PE保存半年,并在符合标准的运输工具上做标记.4.5.6.除静电离子风机/离子棒4.5.6.1.当防静电区域内不可避免的需要使用会产生高静电的材料时,且该材料要求被放置在离ESDS 30厘米内时,必须使用离子风机或离子棒.4.5.6.2.对于不能接地又直接接触ESDS元件的物体,必须保证其保持在零电位状态,必要时,可以使用离子风机消除在这个过程中产生的静电.4.5.6.3.离子风机在使用的过程中会产生较大功率的RF信号,因此进行通信产品测试的车间不适用离子风机.如果要用,则需要通过QC1 ESD工程师的评估.4.5.6.4.悬挂式离子风机应悬挂在离工作台面60厘米的高度,特殊工位可例外,但须经ESD工程师认可离子风机的出风口不能有异物阻挡.离子风机的平衡电压保持在50V以内,消电时间从1000V中和到100V应小于10秒高风速.4.5.6.5.台式离子风机应放置在工作台上且离工作区域30~45厘米左右,以保证有足够的覆盖范围和快速的静电消除.离子风机的出风口不能有异物阻挡.离子风机的平衡电压保持在50V以内,消电时间从1000V中和到100V应小于3秒高风速.4.5.6.6.离子棒应悬挂在合适的工作高度以保证除静电效果,离子棒的平衡电压应保持在50V以内,消电时间从1000V中和到100V应小于60秒.4.5.6.7.QC1 ESD工程师应每6个月做一次离子风机平衡电压和消电时间测试,填写除静电离子发生器测试记录表,对不符合要求的离子风机,应及时处理.4.5.7.其它防静电物料及相关要求4.5.7.1.不在上面列出来的物料则按一般防静电要求,表面电阻在1E4~1E11欧姆内,系统电阻在1E4~1E11欧姆内.4.5.7.2.特殊情况下,如果找不到合适的供应商,又经过ESD专员的评估,确认不会对产品构成ESD隐患的情况下,可以引入表面电阻或体积电阻小于1E11欧姆的物料.5.人体防静电系统5.1.防静电腕带5.1.1.直接接触ESDS的任何人员都应按规定佩带防静电腕带俗称静电带,禁止使用无线防静电腕带.5.1.2.防静电腕带的接触线应内置一个1兆欧姆电阻,以保证人体安全以及快速泻放静电,防静电腕带的腕带应是导电性的,表面电阻应小于1E3欧姆.同时应保证防静电腕带与人体皮肤有良好的接触,系统电阻应小于35兆欧姆,且使用鳄鱼夹或插头座可靠的连接在ESD线上.5.1.3.应每天一次测量防静电腕带的系统电阻,由拉长填写静电带检查记录表,检查不合格时应交由修理检修,不能修复时,应及时更换.5.2.防静电鞋/防静电鞋套5.2.1.所有进入防静电区域的人员都应穿用防静电鞋/鞋套,防静电鞋/鞋套的使用要保证鞋的系统电阻在1E5~欧姆范围内.应每天一次测量防静电鞋/鞋套的系统电阻,由拉长填写防静电鞋/鞋套检查记录表,检查不合格时应及时更换.5.3.防静电工作服5.3.1.防静电工作服包括——防静电连体衣、防静电大褂、防静电工鞋鞋套和工帽,防静电工作服要求使用导电网格防静电绸制作,制造要求应符合GB 12014之规定,其各部分之间应存在电气连续性.工作服的设计应能保持在穿着状态下与人体皮肤直接或间接地接触.5.3.2.进入防静电区域时,防静电工作服、工鞋和工帽要求穿着整齐,全部纽扣拉链要系好拉完全,头发必须包在工帽内,不能有外露.5.3.3.购买防静电工衣时应满足ESD技术指标：表面电阻值1E5欧姆~1E10欧姆.5.3.4.生产部应每半年做一次防静电工衣表面电阻测试,测试方法见附录6,并填写防静电工衣表面电阻测试记录表,对于不符合指标要求的防静电工衣,予以更换.5.4.防静电手套/指套5.4.1.由消散性材料制成,人体穿戴对地电阻在1E5~1E11欧姆范围,摩擦电压小于50V.5.5.人体综合接地测试系统5.5.1.每个进入防静电区域的人员须进行人体综合接地效果测试,如果亮红灯,则表明测试失败,应更换工鞋/鞋套或手腕带重新进行测试并通知相关人员.5.6.人员防静电一般要求5.6.1.要求进入防静电区的人员尽量穿着棉质衣物,尽量避免穿着尼龙等合成纤维制品,以免产生强电场导致静电感应放电现象.5.6.2.在防静电工作区内不得大声喧哗,坐立姿势端正,避免不必要的走动,以及不必要的大幅度身体运动,如弯腰、晃动手臂等,在防静电工作区内如有必要走动,应缓步行走,禁止奔跑.5.6.3.接触静电敏感器件及组件之前应戴好防静电腕带,防静电腕带再接入防静电地线系统,要保证腕带与皮肤接触良好,在戴腕带处皮肤上不得涂护肤油、防冻油等绝缘物质.5.6.4.手持静电敏感器件及组件时应避免接触其导电金属管脚部分,操作过程中应尽量减少对静电敏感器件及组件的接触次数.按需要逐一取用,不得一次倒出一堆IC散乱地放在工作台面上,已装贴有元器件的PCB板不得裸露叠放,确需暂时叠放时必须用防静电材料隔离开.5.6.5.外来人员参观,必须有本公司人员全程陪同,按参观路线行进,不得随意走动,不得进入机器外围的斑马线地标,更不得随意触摸产品.6.职责6.1.生产经理、主管、科文等管理人员,职责包括：6.1.1.负责做好物料、作业员、及其他进出防静电工作区人员及物品的出入管理,确保其按ESD要求正确着装,6.1.2.确保作业员及在防静电工作区内的人员正确使用ESD设备,包括防静电工衣、防静电工帽、防静电工鞋、防静电腕带、防静电台垫、离子风机、ESD 料盒和ESD地板等；6.1.3.确保无关人员不接触产品,不对产品产生静电释放；6.1.4.对怀疑是静电损伤的产品,需要保存样品并报告给相应的部门作失效分析；6.1.5.定期检查防静电工衣、工鞋、腕带的ESD品质,如有品质异常,及时向采购部提出采购申请更换；6.1.6.每天检查ESD设备、台垫等的接地状况目视,确保接地线正确的连接到ESD总线上；6.1.7.每六个月要求服务组对防静电地板进行打蜡.6.2.QC1 ESD工程师/技术员,职责包括：6.2.1.统筹全厂的ESD控制,定期对生产线的静电防护水平做出评估,并给出改善意见,提高其静电防护水平；6.2.2.负责寻找新的防静电用品的供应商,评估新购的防静电用品的性能；6.2.3.协助人力资源部进行ESD培训；6.2.4.监督各个部门的ESD管理情况,及时反映ESD状况；6.2.5.对生产线的静电损伤样品作失效分析,解决工序中的ESD情况；6.2.6.定期检查除静电离子发生器的性能,确保其正常工作；6.2.7.负责对打蜡后的地板进行测量.6.3.行政部/维修组,职责包括：6.3.1.行政部负责派人做好清洁工作,保证车间内的相对空气湿度在各车间规定的范围内；6.3.2.维修组定期检查ESD总线的接地状况,确保其状况良好；6.3.3.服务组根据生产部的要求派人定期使用专用的防静电地板蜡水对防静电地板打蜡,打完蜡后通知QC1 ESD工程师进行电阻测试.6.4.人力资源部,职责包括：6.4.1.负责对新进厂的员工进行初步的防静电知识培训；6.4.2.定期对员工进行防静电知识培训,并进行培训的再审核.6.5.开发部,职责包括：6.5.1.开发部在设计新产品时应考虑到器件的静电敏感度,尽量选用具有最大静电抗扰度的元件；6.5.2.在新产品设计阶段应尽量引入防静电网络到电路设计中去,以保护产品里面的静电敏感元件；6.5.3.要求供应商提供元器件静电敏感度的级别.包括人体模型HBM、机器模型MM和带电器件模型CDM 应列明何种标准；6.5.4.做好SEF包括防静电指标,part number等给QC2部,供QC2部抽测来料.6.6.QA及QC2部,职责包括：6.6.1.确定ESDS敏感级别,对成品进行静电放电模拟测试,确认静电敏感度；6.6.2.根据SEF负责抽测、监控静电敏感器件来料和静电敏感器件产品的品质,如发现异常,应及时反馈信息给QC1 ESD工程师或相应的部门.6.7.PE工程师/技术员,职责包括：6.7.1.定期检查防静电设备,确保其可以正常使用,包括防静电台垫、地垫、防静电容器、运输工具和其它辅助工具的表面电阻和系统电阻测试等；6.7.2.定期检查台垫和机器的接地状况,确保接地良好.6.8.TE工程师/技术员,职责包括：6.8.1.负责测试架,测试台的接地和测试工位内的防静电设备的定期检查与控制.6.9.货仓工程师/技术员,职责包括：6.9.1.负责货仓防静电措施的维护和管理.6.9.2.定期通知QC1 ESD工程师进行检测使用中的防静电用具.7.培训7.1.对所有可能接触或接近ESDS的人员,必须进行相关的ESD知识培训,并加以教育与训练,使之树立有效的ESD防护观念.培训的有效期为一年.人力资源部应填写员工防静电知识培训考核记录表.7.2.防静电培训的内容包括：7.2.1.静电学基础和静电损害7.2.2.静电性能测试7.2.3.防静电的标示与包装7.2.4.防静电控制7.2.5.防静电设备的使用和检测相关人员8.采购8.1.所有防静电用品的采购均须要按照附录16防静电制品采购流程图执行9.文件生效日期9.1.本文件从文控中心正式发行日起开始生效.10.记录12. 附录附录1：ESDS元器件分类I级：0V ~ 1999VII级：2000V ~ 3999V序号元器件类别条件及说明1 分立MOS场效应管包括VMOS、VDMOS等2 结型场效应晶体管3 运算放大器包括双极工艺和MOS工艺4 超高速集成电路5 其他集成电路包括CMOS、PMOS、NMOS、TTL等6 精密电阻网络包括ECL、HCMOS、FAST等工艺7 混合电路使用II级静电敏感元器件组装的混合电路8 低功率双极工艺晶体管 PT<100mW, IC<100mA附录2：防静电地板表面电阻/系统电阻测试方法1. 按下图确定防静电地板测试点每一个方格均代表一块地板,测试用的电极一个放在中间的地板上,另外一个电极依次放在此地板相对角的四块地板上面,测量其表面电阻值.2. 随机抽样测试点不少于20个区域,按下图所示,每点测量地板4点表面电阻值,并记录数据3. 随机抽样测试点不少于5个区域,按下图所示测量地板系统电阻,并记录数据附录3：防静电台垫/地垫电阻测试方法1. 按下图所示,每张台垫/地垫测量2组表面电阻值,并记录数据2. 按下图所示,每张台垫/地垫测量2组对地电阻值,并记录数据附录4：防静电容器电阻测试方法1. 按下图所示,测量容器表面电阻值,并记录数据2. 按下图所示,测量容器体积电阻值,并记录数据附录5：防静电运输工具/存放架测试方法1. 按下图所示,测量运转车/存放架电阻值,并记录数据附录6：防静电工衣表面电阻测试方法1. 将防静电工衣平坦展开放置在光滑的绝缘电阻大于1E12欧姆的平板表面上2. 测试用两电极应顺着导电丝放置3. 按上图所示,测量3个测试点：同片测试裤腰以上一点对裤腰以下一点；袖对腰下部位测试袖对裤腰以下一点对于连体服,用袖对脚测试取代袖对腰测试；袖对袖测试.其中连体服需要加测鞋套的对地电阻.附录7：普通防静电材料电阻测试方法1. 对于新引入的物料要求随机抽样至少三个样品,每一个样品至少随机测量三次.材料的测试纪录应包括表面电阻和体积电阻.2. 表面电阻的测试方法：将材料放置在一个光滑、平整、洁净,且表面绝缘电阻大于1E12欧姆的台面.在材料表面放置两个测试电极30cm是建议值,如果材料小于这个尺寸,则电极放在两对角面上,如下图所示:3. 体积电阻的测试方法：将材料放置在一个光滑、平整、洁净,且表面电阻小于10欧姆的金属面上,一个电极放置在金属面上,另外一个电极放置在被测物上.对于烙铁,只需要测量热的金属头到地之间的电阻.附录8：防静电工椅的测试方法1. 要求随机抽样至少5个样品,每一个样品至少随机测量三次三个点.防静电工椅的测试纪录应包括表面电阻和体积电阻.2. 表面电阻的测试方法：在表面放置两个测试电极,如下图所示:3. 体积对地电阻的测试方法：一个电极放置在金属面上,另外一个电极放置在椅子上.注意,在生产线进行定期检测的时候,允许直接把一个电极放置在防静电地板上,另外一个电极放置在椅子上.附录9：物体表面的静电压测量方法1. 使用Simco FMX002静电压表去测量物体表面的静电压,要注意以下几点：仪表的红外灯指示器要两个重合,才算对焦,此时仪表距离被测物大约厘米.静电压表在使用的过程中需要接地.否则读数不准确.静电压表的读数的单位为KV.测试图例如下:附录10：悬挂式/台式离子风机测试方法1. 测量悬挂式离子风机应使用标准的离子风机测试仪,在评估新引入的离子风机时候需要测量标准的12个点的平衡电压和消电时间.在平时的定期测量时,只需测量3个风扇口正下方的平衡电压和消电时间.标准的12个点以小网格表示如下所示：2. 对每一个点均应测量不少于三次.对每一个测试点的平衡电压的测量时间不得少于1分钟.应纪录平衡电压的最大偏移零点最远值.消电时间应纪录最大值.3. 对新引入的悬挂式离子风机的要求列表：ANSI / ESD / ANSI / ESD 只对平衡电压提出了要求,未强制规定消电时间,因此,下表的平衡电压是强制执行,消电时间只是建议值4. 测量台式离子风机应使用标准的离子风机测试仪测试,在评估新引入的离子风机时候需要测量标准的12个点的平衡电压和消电时间.在平时的定期测量时,只需测量正对风扇口30厘米和60厘米两个点的平衡电压和消电时间.标准的12个点以黑竖条表示如下所示：5. 对每一个点均应测量不少于三次.对每一个测试点的平衡电压的测量时间不得少于1分钟.应纪录平衡电压的最大偏移零点最远值.消电时间应纪录最大值.6. 对新引入的台式离子风机的要求列表：ANSI / ESD / ANSI / ESD 只对平衡电压提出了要求,未强制规定消电时间,因此,下表的平衡电压是强制执行,消电时间只是建议值。

车间防静电要求及规范【最新资料】车间防静电要求及规范【最新资料】SMT车间防静电要求及规范～首先SMT生产设备如力锋回流焊，力锋波峰焊，力锋锡膏印刷机与贴装机均必须接地良好，SMT车间应采用三相五线制接地法并独立接地。

生产场所的地面、工作台面垫、座椅等均应符合防静电要求。

车间内保持恒温、恒湿的环境。

应配备防静电料盒、周转箱、PCB架、物流小车、防静电包装带、防静电腕带、防静电烙铁及工具等设施。

(1)根据防静电要求设置防静电区域，并有明显的防静电警示标志。

按作业区所使用器件的静电敏感程度分成1、2、3级，根据不同级别制订不同的防护措施。

1级静电敏感程度范围:0-1999V2级静电敏感程度范围:2000-3999V3级静电敏感程度范围:4000-15999V16000V以上是非静电敏感产品。

(2)静电安全区(点)的室温为23?3?，相对湿度为45-70%RH。

禁止在低于30%的环境内操作SSD(静电敏感元器件)。

(3)定期测量地面、桌面、周转箱等表面电阻值。

(4)静电安全区(点)的工作台上禁止放置非生产物品，如餐具、茶具、提包、毛织物、报纸、橡胶手套等。

(5)工作人员进入防静电区域，需放电。

操作人员进行操作时，必须穿工作服和防静电鞋、袜。

每次上岗操作前必须作静电防护安全性检查,合格后才能生产。

(6)操作时要戴防静电腕带，每天测量腕带是否有效。

(7)测试SSD时应从包装盒、管、盘中取一块，测一块,放一块，不要堆在桌子上。

经测试不合格器件应退库。

(8)加电测试时必须遵循加电和去电顺序:低电压?高电压?信号电压的顺序进行。

去电顺序与此相反。

同时注意电源极性不可颠倒，电源电压不得超过额定值。

(9)检验人员应熟悉SSD的型号、品种、测试知识，了解静电保护的基本知识。

10(静电敏感元器件(SSD)运输、存储、使用要求(1)SSD运输过程中不得掉落在地，不得任意脱离包装。

(2)存放SSD的库房相对湿度:30-40%RH。

防静电技术要求主题内容及适用范围本标准规定了电子设备研制生产全过程中，对静电放电危害的防护技术基本要求，静电敏感器件的采购、检测、储存、运输、装配过程中的防静电操作要求，对防静电工作区的管理以及人员教育培训等内容。

本标准适用于研制、生产、维修电子设备的部门及采购、储运、检测电子元器件，也适用于其它任何涉及静电敏感元器件的部门。

1 术语1.1 静电：物体表面过剩或不足的静止电荷。

1.2 静电放电：静电电场的能量达到一定程度后，击穿其间介质而进行放电的现象。

英文缩写ESD 。

1.3 静电敏感度：元器件所能承受的静电放电电压值。

静电放电敏感（的）英文缩写ESDS。

1.4 静电敏感器件：（承受静电放电电压较低的器件）对静电放电敏感的器件。

1.5 泄放：将静电荷安全传导到地。

1.6 中和：利用导性电荷（异性离子）使静电消失。

1.7静电导体：表面电阻率在105~108@范围内的物体。

1.8 接地：电气连接到能提供或接受大量电荷物体上。

（如大地、舰船或运载工具金属外壳。

）接地连接点英文缩写：EBP 。

1.9 防静电工作区：用各种防静电设施、器件及明确区域的界限形成的工作场地。

（用必要的防静电防护材料和设备建立和装备起来有明显标志的区域能防护静电损害。

）英文缩写：EPA 。

1.10 静电放电保护材料具备以下特征：1.10.1 防止产生摩擦起电。

1.10.2 免受静电场的影响。

1.10.3 防止与带电人体或带电物体接触而产生直接放电。

1.11 静电放电损伤：由静电放电造成的电子元器件性能退化或功能失效。

1.12静电耗散材料：其表面电阻率等于或大于1*10 5〜1012Q或体积电阻104〜1011Q的材料。

2 静电放电造成电子元器件失效及对静电放电敏感性分类2.1静电放电造成电子元器件失效：静电放电对电子元器件的损伤可造成功能失效和损伤。

失效的主要机理有： a 热二次击穿b 金属镀层融熔c 介质击穿d 气弧放电e 表面击穿f 体击穿2.2电子元器件易遭受静电放电损伤的敏感结构见附录 A （参考件）附录A对ESD敏感的元器件组成部分2.3静电放电敏感器件的分类：按敏感度电压被分级为：见附录B （参考件）1级：损坏敏感的放电电压从2级：损坏敏感的放电电压从0V 〜1999V。

防静电工作区技术要求防静电工作区技术要求GJB3007–97 关键字:防静电工作区技术要求1范围1．1主题内容本标准规定了供操作静电放电敏感电子产品用的防静电工作区应具备的各项技术要求。

1．2适用范围本标准适用于防静电工作区。

1．3应用指南由于电子产品的静电放电敏感度不同和防静电工作区具体用途以及结构形式的差异，本标准规定的内容和要求允许剪裁。

1．4分级按照防静电工作区内的指定空间所允许的对地静电电位值，将防静电工作区分为二级。

A级——允许的对地静电电位不超过±100V；B级——允许的对地静电电位不超过±1000V；2引用文件GB438——1995防静电鞋、导电鞋技术要求GB12014——89防静电工作服GJB/Z25——91电子设备和设施的接地、搭接和屏蔽设计指南GJB1649——93电子产品防静电放电控制大纲SJ/T10694——1996电子产品制造防静电系统测试方法3定义3．1术语3．1．1防静电工作区electrostaticdischargeprotectedarea 配备各种防静电设备和器材、能限制静电电位、具有确定边界和专门标记的适于从事静电防护操作的场所。

3．1．2操作handling 在静电放电敏感电子产品的制造、老化、筛选、检测、装联、包装、贮存、修理和失效分析等过程中，直接或间接地作用于产品的有效活动。

3．1．3接地grounding 电子连接到能供给或接受大量电荷的物体(如大地、舰船或运载工具外壳等)(见GJB1649第3.1.2条)。

3．1．4硬接地hardground 直接与大地电极作导电性连接的一种接地方式。

3．1．5软接地softground 通过一足以限制流过人体的电流达到安全值的电阻连接到大地电极的一种接地方式。

3．1．6大地电极earthelectrode 埋于地下与大地保持良好的电气连接的金属体或金属体组。

它可以是杆状的、板状的或网状的，为接地系统提供接大地的基准点。

一、目的为避免静电敏感元器件在生产、运输、储存、检测等过程中受到静电释放的影响，从而产生短路、电阻漂移、开路、工作性能退化等不良现象。

特建立此程序文件,以保证产品品质,增加可靠性,减低不良率，节省产品工时成本,降低维修费用。

同时，提高员工对ESD的认识，加强员工自觉防止ESD现象之观念，促进生产管理水平之提高.二、适用范围本程序文件适用于供应链ESD运作及维护管理。

三、定义4。

1 ESD：Electronic Static Discharge，原意是指静电释放,即通过带静电区域直接接触或感应而引起的静电电荷在不同电势物体上的转移。

后指静电防护，即避免静电释放的发生。

4。

2 ESDS：Electronic Static Discharge Sensitive Device，静电敏感元件.通常分为两类：I类敏感度元件的敏感电压为1V ～1999V，II类敏感度元件的敏感电压为2000V ~ 4999V。

4.3 防静电工作区:由各种防静电设施、器件及明确的区域界限形成的工作场地.4.4 静电敏感度:Electrostatic Sensitivity，元器件所能承受的静电放电电压值。

四、分类根据ANSI/ESD—S5。

2 CLASS M1标准，如下：Ⅰ级静电敏感区:放电：0~1999V 静电测量：＜200V特殊静电防护区静电测量：＜100V（针对客户指定特殊的光器件产品或其他高等级ESD产品的储存和装配区域等）Ⅱ级静电敏感区：放电：2000~3999V 静电测量：＜500VⅢ级静电敏感区:4000~15999V现规定HYT制造车间敏感级别为：I级区域—— SMT、部件装配部、电子原料仓；（针对特殊客户需求，如飞博创光电产品的生产、储存等，SMT、电子原料仓采用“特殊静电防护区”等级，静电测量：＜100V；部件装配部采用“Ⅰ级静电敏感区” 等级，静电测量：＜200V）II级区域——终端包装部。

5。

1 公司内部由双色斑马线围起的区域为防静电工作区5.2 根据材料的导电性，将防静电工作区内使用的材料分为以下四类:五、职责设备组工程师负责ESD总线接地有效并定期进行点检；技术员定期对各工位进行静电电压测试并记录，发现异常及时通知相关工程师处理；生产主管、拉长督促生产员工穿好防静电工衣、工帽、工鞋并戴好防静电手腕带，并对手腕带进行定期测量，确保工作有效,发现异常及时通知相关人员处理；保安组负责督导外来人员进入制造中心车间前穿戴防静电工衣及鞋套。

防静电工作区技术要求GJB3007–97【提要】本标准规定了供操作静电放电敏感电子产品用的防静电工作区应具备的各项技术要求。

1 范围1．1主题内容本标准规定了供操作静电放电敏感电子产品用的防静电工作区应具备的各项技术要求。

1．2适用范围本标准适用于防静电工作区。

1．3应用指南由于电子产品的静电放电敏感度不同和防静电工作区具体用途以及结构形式的差异，本标准规定的内容和要求允许剪裁。

1．4分级按照防静电工作区内的指定空间所允许的对地静电电位值，将防静电工作区分为二级。

A级——允许的对地静电电位不超过±100V；B级——允许的对地静电电位不超过±1000V；2 引用文件GB438——1995 防静电鞋、导电鞋技术要求GB12014——89 防静电工作服GJB/Z 25——91 电子设备和设施的接地、搭接和屏蔽设计指南GJB1649——93 电子产品防静电放电控制大纲SJ/T10694——1996 电子产品制造防静电系统测试方法3 定义3．1术语3．1．1防静电工作区 electrostatic discharge protected area配备各种防静电设备和器材、能限制静电电位、具有确定边界和专门标记的适于从事静电防护操作的场所。

3．1．2操作handling在静电放电敏感电子产品的制造、老化、筛选、检测、装联、包装、贮存、修理和失效分析等过程中，直接或间接地作用于产品的有效活动。

3．1．3 接地grounding电子连接到能供给或接受大量电荷的物体（如大地、舰船或运载工具外壳等）（见GJB1649第3.1.2条）。

3．1．4 硬接地hard ground直接与大地电极作导电性连接的一种接地方式。

3．1．5软接地soft ground通过一足以限制流过人体的电流达到安全值的电阻连接到大地电极的一种接地方式。

3．1．6大地电极earth electrode埋于地下与大地保持良好的电气连接的金属体或金属体组。

工厂防静电基本要求和方法防静电工作区的设计原则：1.抑制静电荷的积累和静电压的产生；2。

安全、迅速而有效地消除已产生的静电荷。

方法一：静电接地静电接地就是将静电通过导线导入大地，静电接地方法对静电导体或金属上的自由静电荷具有良好的导流效果。

常用的接地方法有：人员佩戴防静电手环、工作台面接静电地线等等。

方法二:静电屏蔽静电敏感元件在储存或运输过程中会经常会暴露于有静电存在的区域中，用静电屏蔽的方法可削弱外界静电对电子元器件的影响.最常见的方法是用静电屏蔽袋和静电屏蔽周转箱等作为保护。

方法三：离子中和绝缘体往往是容易产生静电的，对绝缘体上静电的消除,用静电接地的方法是无效的。

通常采用的方法是离子中和,即在工作环境中用离子风机或离子风枪等设备，利用空气电离以产生为中和带点体上的表面异性电荷所必须的正负离子,以提供一等电位的工作区域.ESD 防护措施一、静电线应包括两条：1。

ESD Line:与厂内地桩相连.2。

AC Ground Line:与电源地线相连且必须以夹具相接，禁止使用缠绕方式相接.二、静电接地检验主要包括以下四个方面1。

地桩接地性能测试。

2。

ESD线测量。

3。

各种设备保护接地测试，其包括两部分:a.带电设备：包括锡炉，ICT,UV机,Laser机,电动起子,焊烙铁,流水线,PCB测试治具,计算机, RS232box等设备接地状况的测量,该种设备外壳须接AC ground line.b.不带电设备:包括IC架,插Membrane治具等设备接地状况的测量，该种设备外壳须接ESD line。

4.静电环的测量.三、地桩接地性能测量1.测量仪器：地阻仪2。

测量方法：将地阻仪一接线接地桩（线长为5m），另两导线沿不同方向(两方向夹角一般为90度)选择两测量点（两导线长度分别为30m和20m)，测量值应小于2Ω。

四、ESD线测量程序1.测量方法：用万用表测量ESD line与AC ground line之间阻抗,测量值应大于1.2MΩ。
