2014年中考物理电学专题训练(含答案)

2014年北京市高级中等学校招生考试物 理 试 卷（12+2+2+13+3=32）一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共28分，每小题2分）1．下列能源中，属于可再生能源的是A ．石油B ．风能C ．煤炭D ．天然气3．下列物品中，通常情况下属于导体的是A ．陶瓷碗B ．橡胶手套C ．钢尺D ．塑料笔杆5．图2所示的家用电器中，利用电流热效应工作的是A B C D7．关于家庭电路和安全用电，下列选项中正确的是A ．家庭电路中必须安装保险丝或空气开关B ．在未断开电源开关的情况下更换灯泡C ．我国家庭电路的电压值为380VD ．用湿布擦拭正在工作的台灯12．小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。

图4所示的电路图中，符合要求的是13．我国法律规定，驾驶员醉驾要负刑事责任。

为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。

小林设计了一种酒精测试仪的电路，如图5所示。

图中R 为定值电阻；Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。

电源两端的电压不变，闭合开关S ，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是 A ．电压表示数变大，电流表示数变小 B ．电压表示数变大，电流表示数变大 C ．电压表示数变小，电流表示数变小 D ．电压表示数变小，电流表示数变大二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。

共12分，每小题3分。

每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）15．下列说法中正确的是A ．磁浮列车能够悬浮是利用了磁极间的相互作用B ．奥斯特发现了通电导体周围存在磁场C ．发电机在发电过程中电能转化为机械能D ．地磁的N 极在地理的北极附近图4AB C D 电饭锅 图2 笔记本电脑 电视机电风扇三、填空题（共12分，每小题2分）19．电荷间相互作用的规律是：同种电荷相互排斥，异种电荷相互 。

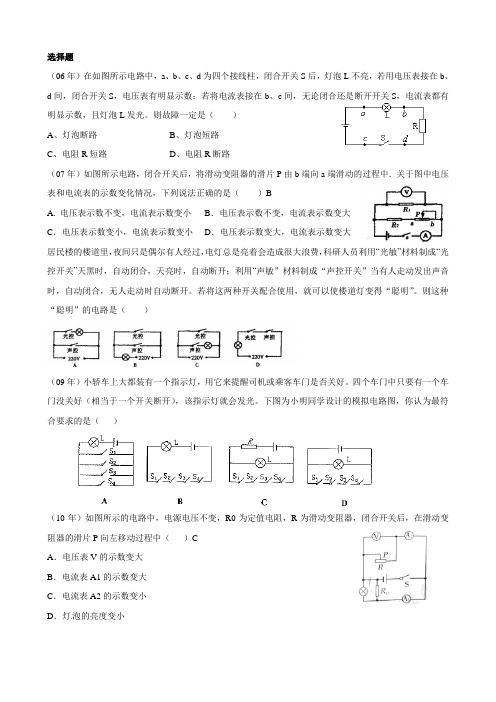

选择题（06年）在如图所示电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮，若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。

则故障一定是（）A、灯泡断路B、灯泡短路C、电阻R短路D、电阻R断路（07年）如图所示电路，闭合开关后，将滑动变阻器的滑片P由b端向a端滑动的过程中．关于图中电压表和电流表的示数变化情况，下列说法正确的是（）BA. 电压表示数不变，电流表示数变小B．电压表示数不变，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数变大，电流表示数变大居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会造成很大浪费，科研人员利用“光敏”材料制成“光控开关”天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”。

则这种“聪明”的电路是（）（09年）小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。

四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。

下图为小明同学设计的模拟电路图，你认为最符合要求的是（）（10年）如图所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关后，在滑动变阻器的滑片P向左移动过程中（）CA．电压表V的示数变大B．电流表A1的示数变大C．电流表A2的示数变小D．灯泡的亮度变小（11年）19.如图所示是一种声光报警电路，各原件均能正常工作。

下列现象描述正确的是（ ） A.只闭合S2时，铃响灯不亮 B.只闭合S1时，灯亮铃不响 C.同时闭合S1、S2，铃响灯不亮 D.同时闭合S1、S2,灯亮铃不响（12年）A 、B 、C 三个轻质小球．已知A 带负电．A 和B 互相吸引，C 和A 互相排斥，则（ ）B A ．B 一定带正电，C 带负电 B ．B 可能不带电，C 带负电 C ．B 可能带正电，C 带正电D ．B 一定不带电，C 带正电击剑比赛中，当甲方运动员的剑(图中用“S ，表示)击中乙方的导电服时。

2006年-2014年北京物理中考专题电学实验（2014年）(2013年)32．小岩利用“伏安法”测量未知电阻Rx的阻值。

（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图14所示，请你添加一条导线将实验电路补充完整；（2）电路连接正确后，闭合开半S，滑动变阻器滑片P数如图15甲所示，电流表的示数如图15乙所示，则电压表的示数为V，电流表的示数为A，电阻Rx的阻值为。

36．下表是小丽在实验中记录的实验数据，请根据表格中的数据归纳出电功率P和电阻R的关系：P＝＿＿＿＿＿＿＿。

（2012年）R/Ω 5 10 15 20 25 30 P/W 2（2011年）33．小明想利用一块电流表和阻值已知的电阻R 0测量未知电阻R X 的阻值。

小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图17所示。

（1）为了测出电阻R X 的阻值，请你只添加两根导线．．．．．．．完成图17所示的实验电路的连接。

（2）只闭合开关S 1，电流表的示数用I 1表示；开关S 1、S 2都闭合时，电流表的示数用I 2表示。

请你用I 1、I 2和R 0表示R X 。

R X = 。

34．小林利用定值电阻R 进行实验，记录的实验数据如下表所示。

表中I 为通过电阻R 的电流，P 为电阻R 的电功率。

请根据表中数据归纳电功率P 与电流I 的关系：在 的条件下，P = 。

35．小丽用伏安法测量标有“2.5V 0.5A ”的小灯泡L 的电功率，她正确连接如图18所示实物电路后，闭合开关S ，发现小灯泡L 不发光。

于是她认为：小灯泡L 不发光，一定是由于小灯泡L 所在电路断路或小灯泡L 短路造成的。

经老师检查发现，图18中电路元件均无故障，且电路连线完好。

请你选用图18所示电路中的元件，设计一个实验证明小丽的观点是错误的。

请你画出实验电路图，并简述实验步骤和实验现象。

I /A 0.2 0.3 0.4 0.5 0.60.7P /W1.22.74.87.510.8 14.7L图17S 2S 1R xR 0（2010年）27．小英按图14甲所示的电路图连接实验电路，测量电阻R 的阻值。

专题20 电学之电路故障分析一、选择题1.（2014·赤峰）如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，灯L 熄灭，有一个电表示数变小，另一个电表示数变大．则下列判断正确的是（）A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路【答案】A．考点：电路故障的分析2.（2014·揭阳）下图中的电路图和实物图相对应的是（）【答案】C【解析】试题分析：如图电流从电源的正极出发有两条路径，一条是经过L1、S1回到负极，一条经过S2、L2和S1回到负极，故电流有两条路径，是并联电路，一条支路上有L1，一条支路上有S2、L2，开关S1在干路上。

故符合题意的是C.考点：电流和电路3.（2014·铁岭）对下列现象及其解释正确的是（）A．教室里的日光灯同时亮、同时灭，是因为各个灯之间是串联的B．遥控器能实现对电视机的遥控，是因为遥控器能发出紫外线C．厨房里的抽油烟机能把油烟吸走，是利用了浮力D．打开醋瓶能闻到酸味是因为分子在不停地做无规则运动【答案】D【解析】试题分析：教室里的日光灯工作时互不影响，一只坏了，其它的仍能工作，故是并联，选项A说法错误；遥控器能实现对电视机的遥控，是因为遥控器能发出红外线，而不是紫外线，选项B说法错误；厨房里的抽油烟机能把油烟吸走，是利用流体压强与流速的关系，选项C说法错误；打开醋瓶能闻到酸味是因为分子在不停地做无规则运动，是一种扩散现象，选项D说法正确．考点：串联电路和并联电路的辨别；流体压强与流速的关系；红外线；扩散现象．4.（2014·抚顺）如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（）A．电流表断路 B．L2断路 C．电压表短路 D．L2短路【答案】A【解析】试题分析：A、如果是电流表断路，则灯L2也不能发光，电流表和电压表都没有示数，符合题意；B、如果是L2断路，则灯L2不能发光，电流表没有示数，但是电压表会有示数，显示电源电压，不符合题意；C、如果是电压表短路，则电源也处于短路状态，灯L1不会发光，不符合题意；D、如果是L2短路，则整个电源也短路，与C描述的现象相同，不符合题意．故选A．考点：简单电路故障判断5.（2014·鞍山）如图所示电路，下列分析正确的是：A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等【答案】C考点：电路连接形式辨别；电流表使用；开关的使用。

2014学年度物理中考二轮复习专题卷-电压学校：___________姓名：___________班级：___________考号：___________一、单选题()1、如图所示，对基本测量仪器的操作和使用，正确的是( )2、下列数据符合实际的是（）A．正常人的步行速度约4km/h B．25寸彩电的功率约25WC．洗澡水的适宜温度约60℃D．对人体安全的电压是36V3、下列有关数据符合实际的是（）A．一个电子的电荷量为1CB．水在任何情况下的沸点都是100℃C．对人体安全的电压是不超过220VD．八中教室电视机正常工作时的电流约为0.5A4、如图所示，电源电压不变，开关闭合时，灯L1、L2能正常发光。

突然，其中一只灯泡的灯丝烧断，则电表读数变化情况是（）A．两电表读数都变大B．两电表读数都变小C．电压表读数不变，电流表读数变大D．电压表读数不变，电流表读数变小5、如图所示，当开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此现象判断电路的故障是（）A．开关S接触不良B．灯L1断路 C 灯L2断路D．灯L2短路6、在如图所示的电路中，闭合开关后，电压表的示数将（）A．不变B．增大C．减小D．无法确定7、如图所示，选择合适的电表符号填入电路空缺处，要求：当开关S闭合后，灯泡L1和L2正常发光，则（）A．甲为电流表，乙为电压表，丙为电流表B．甲为电流表，乙为电压表，丙为电压表C．甲为电压表，乙为电压表，丙为电流表D．甲为电压表，乙为电流表，丙为电流表8、下列说法正确的是（）A．负电荷定向移动的方向与电流方向一致B．电阻箱不能准确读出连入电路的电阻值C．铜线中的电流是靠自由电子定向移动形成的D．电源是把电能转化为其他形式能量的装置9、如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是( )10、如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流11、如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿电压表的示数变大，可能发生的故障是（）A．可能是L1灯丝断了B．一定是L1短路C．可能是L2灯丝断了D．一定是L2短路12、如图是某同学做实验时的电路图。

初中物理考试卷一、选择题（共18题。

每题2分，共36分。

每题只有一个正确答案，请将各题正确答案的序号填入答题表的相应表格中）1. 生活中，人们常常需要对某个量进行估测，较强的估测能力是人迅速做出判断的基础．请在下列关于某初中学生的估测值中选出正确的一项：A．体重约为60N B．步行速度约4m／s C．身高约为162mm D．质量约为50kg2. 下列冲程是内燃机内能转化为机械能的是（）A 吸气B 压缩C 做功D 排气3．在日常生活中，常用“高声大叫”、“低声细语”来形容人说话的声音，这里的“高”、“低”是指声音的:A.音调B.响度C.音色D.音调和响度4. 甲乙两个物体的比热容之比为2：1，质量之比为1：3，若它们升高相同的温度，则甲、乙吸收的热量之比为（）A 1：2B 3：2C 3：1D 2：35. 下列运动中的人或物，速度最大的是：A．某同学用6min40s，骑自行车前进了2400m B．刘易斯百米赛跑的世界纪录是9.86sC．雨燕在空中1min时间飞行1500m D．火车的速度约100Km/h6.下列事例中，属于内能转化为机械能的是（）A．水壶中的水沸腾后，壶盖被水蒸气顶起B．两手相互摩擦，手心变热C．用气筒给自行车胎打气时，气筒壁会发热D．陨石落入大气层后，陨石与空气摩擦生热、发光7. 书放在水平桌面上，下列几种情况属于平衡力的是:A.书受到的重力和书对地球的吸引力B. 书受到的重力和桌面对书的支持力C. 书对桌面的压力和桌面对书的支持力D. 书对桌面的压力和书受到的重力8. 公安部门要求小型客车的驾驶员和前排乘客必须使用安全带。

其作用是: A．防止惯性的产生 B．急刹车时，对人体运动起到缓冲作用C．防止汽车速度突然增大时，人向前“冲去”D．防止汽车启动时把人从后面甩出去9. 体育课上用了多年的铅球，其表面磨损了一些，但没有发生变化的是铅球的:A ．质量B ．体积C ．密度D ．重力10. 关于力和运动的关系，下列说法中正确的是:A ．力是维持物体运动的原因B ．只要有力作用在物体上，物体就一定运动C ．物体运动状态改变时，一定受到力的作用D ．没有力作用在物体上，物体就慢慢停下来11. 如图2所示，一个小孩沿水平方向用力推静止在水平地面上的小汽车，但小车仍保持静止，则：A ．小孩对车的水平推力大于车受到的阻力B ．小孩对车的水平推力等于车受到的阻力C ．小孩对车的水平推力小于车受到的阻力D ．小孩对车的水平推力与车受到的阻力的大小不能确定12. 质量相等的实心铁球、木球和铜球，分别放入盛有水的容器中（水足够多），三个球静止时，受到的浮力大小情况是:A ．木球受到的浮力最大B ．铁球受到的浮力最大C ．铜球受到的浮力最大D ．三个球受到的浮力一样大13. 一个质量为0.25 kg 的玻璃瓶，盛满水时称得质量是1.5kg ，若盛满某液体时称得质量是1.75kg ，那么这种液体的密度是：A ． 1.0×103 kg/m 3B ．1.16×103 kg/m 3C ． 1.75×103 kg/m 3D ． 1.2×103 kg/m 314. 如图3所示，甲、乙、丙是三个相同的圆柱形容器，将质量相等的酒精、硫酸和盐水分别装在这三个容器中，根据下表给出的密度值，甲、乙、丙三个容器依次分别装的是:A. 硫酸、盐水、酒精B. 盐水、酒精、硫酸C. 酒精、硫酸、盐水D. 硫酸、酒精、盐水15.日常生活和生产中，我们常见到的以下事例中属于减小压强的是哪组:①在沙漠上行走的骆驼脚掌特别大；②号称“森林医生”的啄木鸟长有细长坚硬的尖喙③用螺栓紧固机器零件时，在螺母下垫垫圈④要把图钉按进较硬的木板，需用更大的力A ．①②B ．①③C ．②④D ．⑧④16. 如图4是北美草原犬鼠洞穴的橫截面示意图。

2014年全国中考物理《电流和电路》汇编一、选择题1．（2014•江西）如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（ ）A ． 乙带负电、丙带正电B ． 乙带正电、丙带正电C ． 乙带负电、丙带负电或不带电D ． 乙带正电、丙带负电或不带电2．(2014武汉)如图所示，取两个相同的验电器A 和B ，使A 带负电，B 不带电，用带有绝缘手柄的金属棒把A 和B 连接起来。

下列说法正确的是（ ）A ．B 中正电荷通过金属棒流向A ，A 金属箔的张角减小B ．A 中的自由电子通过金属棒流向B ，B 金属箔的张角增大C ．A 中负电荷通过金属棒流向B ，B 中正电荷通过金属棒流向AD ．金属棒中瞬间电流的方向从A 流向B ，B 金属箔的张角增大3．（2014•广西）以下物质，通常情况下属于绝缘体的是（ ）A ． 人体B ． 铅笔芯C ． 橡胶手套D ． 不锈钢尺4．（2014•郴州）甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（ ）A ． 甲、乙两球一定带异种电荷B ． 甲、乙两球一定带同种电荷C ． 乙、丙两球一定带异种电荷D ． 乙、丙两球一定带同种电荷5．（盐 城市2014年）将带正电的玻璃棒靠近泡沫球，出现如图所示的情形。

若改用带负电的橡胶棒靠近这个泡沫球，下列推断正确的是A ．若相互吸引，则泡沫球带正电B ．若相互吸引，则泡沫球不带电C ．若相互排斥，则泡沫球带正电D ．若相互排斥，则泡沫球不带电 6．（2014•遂宁）如图所示的电路，下列判断正确的是（ ）A ． 闭合开关S 1、S 3，断开开关S 2时，灯L 1、L 2串联B ．闭合开关S 2，断开开关S l 、S 3时，灯L 1、L 2并联 C ．闭合开关S 1、S 2，断开开关S 3时，灯L 1亮、L 2不亮D ． 同时闭合开关S 1、S 2、S 3时，电源短路12．（2014•巴中）如图所示的电路图中，要使灯泡L 1和L 2组成并联电路，应该是（ ） A ． 只闭合S 3 B ． 同时闭合S 1和S 3，断开S 2C ． 同时闭合S 1和S 2，断开S 3D ． 只闭合S 27．（2014•包头）汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（ ）A ．B ．C ．D ．玻璃棒8．（2014•长春）如图是简化了的玩具警车的电路图，以下说法中正确的是（ ）A ． 开关S 1控制整个电路B ． 电动机与小灯泡工作时互不影响C ． 电动机与小灯泡工作时两端的电压不相等D ． 开关S 1、S 2都闭合时电动机与小灯泡是串联的9．（2014•无锡）下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（ ）A ． 电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联B ．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 C ．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联 D ． 一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的10．（2014•黔东南州）有一种“光控开关”能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关”能在有声音时自动闭合，无声音时自动断开利用“光控开关”和“声控开关”来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中合理的是（ ）A ．B ．C ．D ．11．（2014•菏泽）小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S ，下面小聪的判断中正确的是（ ）A ．冰箱内的照明灯和压缩机串联 B ．冰箱内的照明灯和压缩机并联，开关S 在干路上 C ．冰箱内的照明灯和压缩机并联，开关S 和照明灯串联 D ．冰箱内的照明灯和压缩机并联，开关S 和压缩机串联 12． (2014福州)如图5所示电路，若要使R 1、R 2并联，则A.只闭合S 1B.只闭合S 2C.只闭合S 1、S 2D.只闭台合S 1、S 313．（2014年北京市）小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。

2014中考电学部分一、选择题1．如图所示，电源电压保持6V 不变，电流表的量程为0~6A ，电压表的量程为0~3V ，定值电阻的规格为“10Ω0.5A ”，滑动变阻器的规格为“20Ω1A ”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是A.变阻器R 2接入电路的阻值允许变化范围为2Ω~20ΩB.电流表示数允许的变化范围为0.2A~0.5AC.电阻R 1消耗功率允许的变化范围为0.4W~0.9WD.电路消耗总功率允许的变化范围为1.2W~3W【答案】【解析】试题分析：电源两端电压为6V 保持不变，定值电阻为10Ω；由题意知，当电压表的最大测量值为3V 时，此时定值电阻R 1两端的电压为U 1=3V ，此时电路中的电流为：，因此电路中的最大电流为I 03A .=最大；故B 选项错；因为此时电路中的电流最大，因此滑动变阻器接入电路中的电阻最小，滑动变阻器接入A 选项错误； 电路消耗的最大功率为：6V 0.3A 1.8W P UI ==⨯=最大最大；电阻R 1消耗功率最大功率为：113V 0.3A 0.9W P U I ==⨯=最大最大． 当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，即电路消耗的最小总功率为：6V 0.2A 1.2W P UI ==⨯=最小最小； 电阻R 1电路消耗的最小功率为：22110.2A)10Ω=0.4W P I R ==⨯最小最小（． 则电路消耗总功率允许的变化范围为1.2W ～1.8W ，故D 选项错；电阻R 1消耗功率允许的变化范围为0.4W ～0.9W ；故C 选项正确．故本题答案选C ．考点：滑动变阻器的作用；电功率；串联电路电流电压的特点；欧姆定律.2．现有两个阻值不等的未知电阻R 1和R 2，为了分辨它们的阻值大小，几个同学分别设计了如图5所示的四种电路，其中不可行的是【答案】D【解析】试题分析：A 、两电阻并联在电路中，根据欧姆定律可知电阻越大，通过电阻的电流越小．故A 可行．B 、两电阻串联在电路中，根据欧姆定律可知电阻越大，电阻两端的电压越大．故B 可行．C 、两电阻并联，当只闭合S 1时，电流表测量R 1中的电流，再闭合开关S 2时，电流表测量R 1和R 2中的总电流，从而计算出R 2电流，根据并联电路电阻与电流的关系可以判断电阻大小，故C 可行；D 、将开关拨到位置1或位置2时，有种情况电压表的接线柱接反了，无法测量电压，故D 不行．故选D ．考点：并联电路的电流规律；串联电路的电压规律；欧姆定律。

2014 年北京市高级中等学校招生考试物理试卷（ 12+2+2+13+3=32）一、单项选择题（以下各小题均有四个选项，此中只有一个选项切合题意。

共28 分，每小题2分）1．以下能源中，属于可重生能源的是A ．石油B ．风能C．煤炭D．天然气3．以下物件中，往常状况部下于导体的是A ．陶瓷碗B ．橡胶手套C．钢尺D．塑料笔杆5．图 2 所示的家用电器中，利用电流热效应工作的是电饭锅笔录本电脑图 2电电扇电视机A B C D7．对于家庭电路和安全用电，以下选项中正确的选项是A．家庭电路中一定安装保险丝或空气开关B．在未断开电源开关的状况下改换灯泡C．我国家庭电路的电压值为 380VD．用湿布擦抹正在工作的台灯12．小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。

图 4 所示的电路图中，切合要求的是220V220V220V220VA B C D图 413．我国法律规定，驾驶员醉驾要负刑事责任。

为了判断驾驶员能否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。

小林设计了一种酒精测试仪的电路，如图 5 所示。

图中R 为定值电阻； Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。

电源两头的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则以下判断中正确的选项是A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数变小，电流表示数变大气敏元件R QV AS图 5二、多项选择题（以下各小题均有四个选项，此中切合题意的选项均多于一个。

共12 分，每题 3 分。

每题选项全选对的得 3 分，选对但不全的得 2 分，有错选的不得分）15．以下说法中正确的选项是A．磁浮列车可以悬浮是利用了磁极间的互相作用B．奥斯特发现了通电导体四周存在磁场C．发电机在发电过程中电能转变为机械能D．地磁的 N 极在地理的北极邻近三、填空题（共 12 分，每题 2 分）19．电荷间互相作用的规律是：同种电荷互相排挤，异种电荷互相。
