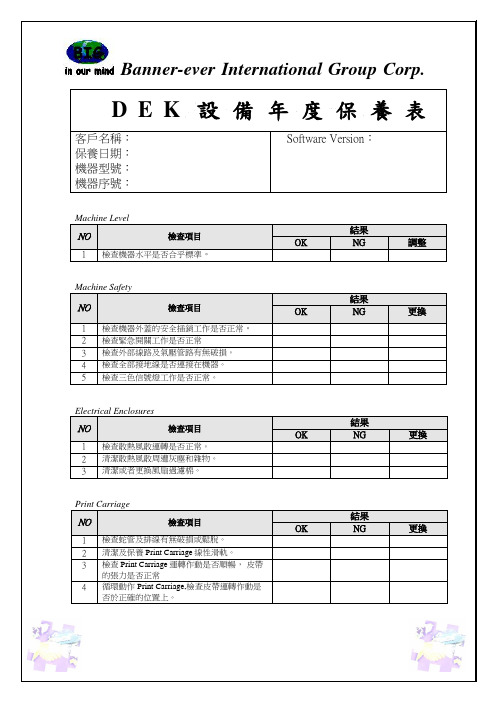

设备名称：DEK印刷机
1月
12345678910111213141516171819202122232425262728293031周期4.1.1机器内
4.1.2机身及周边环境
保养人
4.2.1PCB传送组皮带
4.2.2传送组各感应器
4.2.3印刷工作台
4.2.4真空挡板及顶针
4.2.5CAMERA镜头
4.2.6擦网纸装置
4.2.7擦网纸感应器
保养人/日期
4.3.1真空软管及过滤网
4.3.2钢网高度感应器
4.3.3风口的过滤网4.3.4 X、Y、Z、θ轴导轨、丝杆
4.3.5传送组滑轮、导杆
保养人/日期
备注： “ ”表示更换 “O”表示清洁 “△”表示加油 “□”表示检查 “田”表示调整
说明:周保养在每周五和周六完成,月保养在每月初的第一周内完成.每班每周
每月设备日常维护保养记录表
2019年设备编号：部位
措施
日期。
文件编号HY-WI-EN-003 版别A00 共3页第1页1.目的﹕1.1 通过定期保养维护设备，有效预防关键设备故障、确保设备的稳定性。
1.2 通过此保养指导书规范设备保养工作。
2.范围﹕适用于东莞浩远电子有限公司SMT车间DEK全自动ELAi印刷机型的维护保养。
3.责任﹕3.1 日、周点检由生产线机器操作员完成，填写《全自动印刷机预防性维护记录表》，IPQC对完成效果进行确认；3.2 月、季保养由工程部SMT技术员/工程师指导生产线机器操作员完成，由SMT工程师对完成效果进行确认。
4.使用工具和耗品:工具：六角棒、油枪、螺丝刀、吸尘器、开口扳手、；耗品：2号黄油、碎布、酒精、2706脱脂剂、WD-40防锈除锈油、无尘纸、棉签。
5.保养操作流程:5.1 机器在保养前必须关机切断电源；5.2 清除机器内与机器无关物品；5.3 除旧油及加注新油，按以下顺序将机器中指定位置中的旧油除去后统一按顺序加注新油。
注：有油嘴部分必须使用油枪在油嘴处注入新油，无油嘴部分在导轨及轴表面用手抹上一层新油，但不能太多，表面有油即可。
如下图表所示：序号项目/位置方法图示1 工作头移动导轨1.使用碎布除去旧油；2.用手在图中所示部分涂抹新黄油。
2 刮刀支撑轴1.使用碎布除去旧油；2.用手在图中所示部分涂抹新黄油。
1文件编号HY-WI-EN-003 版别A00 共3页第2页3 轨道升降导轨1.使用碎布除去旧油；2.用手在图中所示部分涂抹新黄油。
4 轨道宽窄调整轴1.使用碎布除去旧油；2.用手在图中所示部分涂抹新黄油。
5 相机移动导轨1.使用碎布除去旧油；2.用油枪在图中所示轴的油嘴加新黄油。
6 清洁钢网喷射酒精部分拆下清除喷射酒精孔内残留灰尘。
7 平台升降轴及导轨1.使用碎布除去旧油；2.用油枪在图中所示轴的油嘴加新黄油。
9 刮刀清洁用使用过一次的无尘纸沾上酒精将残留的锡膏清除,并用刀片将夹缝部分残留的锡膏清除.注:注意不要伤到手.Y方向移动导轨X方向移动导轨文件编号HY-WI-EN-003 版别A00 共3页第3页10刮刀刀片更换(T:0.15mm) 使用3号六角棒将红色框内六角螺丝拆下,将刀片取出,更换同一规格刀片.( 刀片由钢网供应商免费提供,但需给钢网供应商提供样品),三个月更换一次.5.4 清理：机器内部灰尘用抹布擦干净，电器部分使用吸尘器吸干净，残留锡膏用一字螺丝刀或刀片进行清除，各轴多余的黄油用抹布清理干净。
DEK 操作说明一：机器安全标志这章主要介绍DEK机器部的各个安全标志、ESD防标志等。
它们都处于机器部或者外部比较显眼的地方。
1 警告和注意具有黄色的“WARNING,CAUTION,DANGER”字样的标签。
WARNING标志着需要操作人员或者维护人员注意可能发生的危险，这在机器部或者是机器执行某些功能的时候会发生。
如上图所示的组合警告标签，表示操作人员或者维修人员需要参考技术手册再执行操作。
下面的表格列出DEK印刷机所用警示标识及其相应的含义。
2 紧急处理DEK虽然有如1所示的警告和安全标示，但仍然会有不正当操作的情况出现而出现紧急故障或者伤害，为此，DEK提供了两个安全紧急按钮（E-stop）。
每个紧急按钮都能使机器急停，从而避免伤害。
如图所示，在机器前台的两端都有红色的按钮就是E-stop。
图1 紧急按钮位置二机器概述1如图所示为机器外部概貌①机器控制屏幕(Main Control Screen)②两侧的控制按钮(Two Button Control)③小鼠标(Mouse Trackball)④键盘(Keyboard)⑤系统启动按钮(System Button)⑥红色紧急按钮(Emergency Stop Button,E-stop)⑦主电源开关(Main Isolator)⑧印刷监控灯(Paste Roll Lamp)⑨机器状态灯(Tricoloured Beacon)2 机器控制屏幕的两种显示方式，如图所示Type1①印刷标题栏(Printe Title)②制程参数窗口(Process Parameter)③消息提示栏(Message Prompt)④主菜单(Main Menu)⑤视频窗口(Vision Data)⑥警告消息窗口(Warning Message)⑦印刷状态窗口(Printer Status)Type2①制程参数窗口(Process Parameter)②机器参数窗口(Machine Parameter)③消息提示栏(Message Prompt)④主菜单(Main Menu)⑤视频窗口(Vision Data)⑥警告消息窗口(Warning Message)⑦印刷状态窗口(Printer Status)⑧印刷标题栏(Printe Title)这两种方式可以通过Zoom in或者Zoom out来转换。
DEK PRINTER的外观及内部结构介绍第一部分：DEK PRINTER的外观介绍1，触屏显示器：可用手指触摸屏幕上的相关处以执行相应的功能。
2，JOG BUTTON：用以手动驱动执行相应的动作，当用此两键执行动作时，请注意屏幕上的提示。
3，鼠标触屏：用手在屏幕上移动来移动鼠标。
4，系统键：在机器开机或机器的急停键被解除后（此时屏幕上会显示SYSTEM POWER DOWN），按下此键执行机器初始化。
5，急停开关：当机器发生严重故障或遇到紧急情况时，按下此键以保护机器免受破坏。
6，静电接口7，主电源开关8，机器前盖9，锡膏滚动灯开关10，灯塔：用三种颜色标示机器当前的工作状态。
第二部分：机器内部动作机构组成介绍DEK PRINTER的动作机构主要由以下几个部分组成：1，PRINTHEAD MODULE可升降，方便维修和操作。
2，PRINT CARRIAGE MODULE用以驱动刮刀前后移动3，SQUEEGEE MODULE执行锡膏印刷功能4，CAMERA MODULE主要抓取PCB板和SCREEN 的FIDUCIAL。
5，SCREEN ALIGNMENT MODULE执行印刷前PCB板和SCREEN的校准功能。
6，RAIL MODULE执行过板和夹板功能7，RISING TABLE MODULE上升到VISION和印刷高度，8，UNDERSCREEN MODULE清洁SCREEN底部和网孔。
DEK PRINTER 的常用参数表DEK PRINTER的常用操作第一部分：一些常见指令含义Abort:按下该键得重新初始化机器，或忽略当前提示。
Retry: 按下该键重新检查错误的情况。
Recover: 按下该键立即继续其操作，该功能模组回到他们的原点位置，并不用重新初始化整个机器，若出现该提示，该项为首选。
Diagnostics(Diagnos): 按下该键进入诊断，为进一步研究该问题。
Head: 按下该键允许升头操作，进入印刷头下面。
SMT印刷机使用与维护保养规程（ISO9001-2015）1.0目的为使操作员熟练操作，了解印刷机的安全防护，避免不良操作发生时对机器的损坏、人员的伤害和对环境的污染及异常发生时因处理不当导致对产品的损坏，特制定此作业指导书。
2.0适用范围此作业指导书适用于SMT所有的锡膏印刷机。
3.0定义确保运作中之设备正常和人身安全及环境防护。
4.0职责4.1制造部4.1.1按此文件作业。
4.1.2操作员按此文件进行日常点检和确认，设备内外部及周边5S的整理整顿。
4.2工程技术部4.2.1负责制订设备维护保养方法之文件。
4.2.2负责按文件要求对生产设备的进行日常点检、定期维护、保养、鉴定及内部修理；不能维修时由本部向采购课提出外部维修的申请。
5.0程序5.1设备操作参照各设备操作指导书：《ICON-i8印刷机操作指导书》。
《半自动印刷机操作指导书》。
《DEK印刷机操作指导书》。
5.2 SMT PIN图的制作和使用参照：《SMT所有PIN针定位套板制作/使用指导书》。
5.3印刷机参数设定及印数效果确认：5.3.1设定印刷速度（范围控制在±10mm/S）：组件引脚间距为0.5mm以下时，速度设定在20-40mm/S。
组件引脚间距为0.5mm以上是，速度设定在40-70mm/S。
5.3.2设定印刷压力（范围控制在±1Kg或±10N）：在印刷速度固定的情况下，钢网开孔部分无残留锡膏、钢网孔以外的部分残留有锡膏时的印刷压力标准设定压力。
5.3.3锡膏/红胶初期供给量为：500g±5g；锡膏/红胶供给量：根据单面板的供给量设定50g±5g，或100g±5g（采取少量多次的方式添加锡膏）。
5.3.4单面板的供给量和锡膏/红胶供给周期：根据实际称重和计算设定。
5.3.5其它参数视实际印刷效果而定。
5.3.6填写《印刷条件表》进行设定QP630-1R11T02。
5.3.7转线后印刷第一片和第二片基板需要在基板表面粘贴一层胶膜确认前后刮刀的印刷效果，OK后将胶膜撕掉正常投入生产，否则需要对印刷机进行调整和清洗钢网直至印刷效果OK。
DEK印刷机保养手册机型：INFINITY日保养(1)(一)保养项目：擦拭机器外观(二)保养工具：不织布、IPA、抹刀、浸渍剂。
(三)保养方法：检视机器外观是否沾有锡膏、灰尘，利用不织布沾少许酒精擦拭清洁。
(四)检查判定基准：无灰尘与锡膏残渣。
２日保养(2)(一)保养项目：清洁工作平台工作平台(二)保养工具：不织布、IPA、抹刀、浸渍剂。
(三)保养方法：检视工作平台是否沾有锡膏、灰尘，利用不织布沾少许IPA擦拭，以清洁平台上灰尘、异物。
(四)检查判定基准：无灰尘与锡膏残渣。
３日保养(3)(一)保养项目：移除各轴滑轨异物(二)保养工具：不织布、IPA、抹刀、浸渍剂。
(三)保养方法：检视各轴是否沾有锡膏、灰尘，并检视皮带转动是否顺畅，如有清洁的需要，利用不织布擦拭。
(四)检查判定基准：无灰尘与锡膏残渣。
４５日保养(4)(一)保养项目：检查进出板感应器(二)保养工具：不织布、IPA 、抹刀、浸渍剂。
(三)保养方法：检查进出板感应器上是否脏污及动作是否正常。
(四)检查判定基准：进出板感应器动作正常。
日保养(5)(一)保养项目：清理自动加锡器tray盘(二)保养工具：不织布、IPA、抹刀、浸渍剂。
(三)保养方法：清理自动加锡器tray盘上之锡膏、灰尘，利用不织布沾少许IPA擦拭。
(四)检查判定基准：无灰尘与锡膏残渣。
６双周保养(1)(一)保养项目：清洁刮印头线性轴承(二)保养工具：不织布、IPA、抹刀、浸渍剂。
(三)保养方法：检视各轴是否沾有锡膏、灰尘，并检视皮带转动是否顺畅，如有清洁的需要，利用不织布擦拭。
(四)检查判定基准：无灰尘与锡膏残渣。
７双周保养(2)(一)保养项目：清洁刮刀线性轴承(二)保养工具：不织布、IPA、抹刀、浸渍剂。
(三)保养方法：检视各轴是否沾有锡膏、灰尘，并检视皮带转动是否顺畅，如有清洁的需要，利用不织布擦拭。
(四)检查判定基准：无灰尘与锡膏残渣。
８(一)保养项目：清洁X-Y相机线性轴承(二)保养工具：不织布、IPA、抹刀、浸渍剂。
DEK 265GSX印刷机培训教材（一级）（适合于副操作和新员工）编制_________审核_________目录第一部分基础部分一．概述二．开机三．屏幕显示四．生产程序的调用五．钢网的安装与拆卸六．支撑顶针的设置七．刮刀的安装八．自动清网系统的设置及消耗品的更换第二部分视觉系统一．基准点的类型二．基准点的认识三．注意事项第三部分维护和保养一．维护二．保养第一部分基础知识一．概述DEK印刷机是由英国DEK公司制造生产的，我们现在用的DEK印刷机有：265GSX、265Horizon两种，我们的培训教材以265GSX机型为参照来编写，印刷机的主要参数为PCB尺寸：45×45mm～510×508mm、PCB 厚度为：0.4～6mm、印刷速度：2～150mm/s、印刷压力：0～20Kg、Cycle time：10s。
机器配置：温度控制单元（TCU）、自动擦网系统（Wipe system）、真空单元、自动轨道调节、2D检查（horizon现可用）、SPC数据收集。
相关特性：pcb板一段式传送、夹板式定位，真空泵外置，视觉系统的camera 由直流马达驱动，通过移动钢网来进行视觉校正。
二．开机1．首先检查机器内是否有异物，确保各运动部位间畅通无阻。
2．打开机器右下方的主电源开关。
3．等待机器显示屏出现“Press System button to Initialize”。
4．按绿色的“System”按键。
三．屏幕显示按“System”按键后，机器的每个回转轴会依次初始化（按照机器最后调用的程序参数），随后显示主菜单屏幕。
主菜单包括以下四部分：1．日期和时间2。
主控制屏幕3。
信息提示栏4。
菜单栏(图表1)其中1~3项的内容仅是显示，不能直接修改。
第4项的菜单栏各对应不同的(图表1)四．生产程序的调用1．在主菜单屏幕下按F6---Setup(设置) (图表1)，菜单栏会出现新的菜单。
(图表2)3．用Left(左)、Right(右)、Up(上)、Down(下)键(各对应F4~F7)，选择一个待生产的文件。
