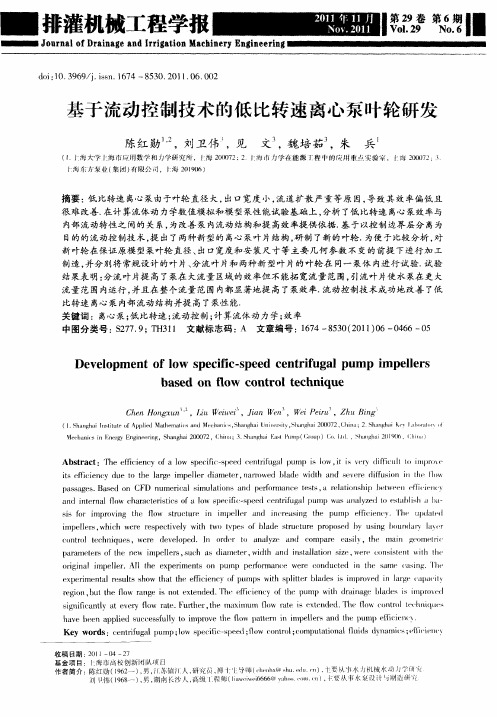

基于制图技术的低比速离心泵叶轮
摘要:根据模型测试和CFD数值模拟方法,作者分析了在不同的操作条件下效率低的原因,主要分析了泵效率和内部流动特性之间的关系。
为了改善内部流动和提高泵效率,提出用制图方法改善内部流动结构,并用此方法开发一些新的叶轮。
这些叶轮的主要几何参数,比如直径、宽度和安装尺寸,是符合原型叶轮的。
实验结果表明,该方法能显著提高新叶轮的效率。
作者的工作开辟一种提高低比速离心泵效率的方法。
1.介绍
在叶片泵中,离心泵具有广泛的应用领域。
中、高比转速离心泵的效率已达到很高的水平,然而低比转速离心泵的效率依然很低。
关于低比转速离心泵的研究工作已经开展了,许多与此相关的文献也出版了,对于提高低比转速离心泵的理论方法和实验也总结出来了。
低比转速离心泵的性能也得到改善。
文献[1]总结了一些低比转速离心泵的设计理论和方法。
通过传统的设计方法,许多低比转速离心泵的问题也显现出来:效率低,水头--流量曲线存在驼峰,流量增大时功率迅速上升。
自从1970年,提高低比转速离心泵效率的实验和理论方法已经开展了。
一些改进方法已经提出,主要包括:增加流量的设计方法,无过载设计方法,面积比设计方法,分流叶片(短叶片或辅助叶片)设计方法等等。
在分流叶片偏置设计方法中,分流叶片设置在长叶片中以改变速度和压力分布,泵的性能得到了改善。
在近些年中,有分流叶片的离心泵的研究也开展了很多[2--6]。
数值分析,实验,多方案正交实验用来研究分流叶片的的长度,形状和位移对泵的性能的影响。
G. Kergourlay研究了分流叶片对泵性能的影响,用非稳态CFD分析泵的内部流动和动力性能,用压力传感器测量压力分布。
研究表明:当设置了分流叶片时,圆周速度和压力分布变得平均,振动和辐射噪声得到改善,对泵性能的影响时好时坏[7]。
国内外的研究表明,当设置分流叶片时,泵的性能不是一直会改善的,当它设置合理时,泵的效率可能提高1%~2%。
所以设置分流叶片的方法不能从根本上提高低比转速离心泵的性能。
基于理论分析和大量实验,得到了两种新的离心泵叶片:凹槽叶片和间隙引流叶片。
和常规叶轮相比,这种新叶轮能极大提高泵的性能,泵的运行范围也扩大了,稳定性也多少改善了。
这项发明也被中华人民共和国国家知识产权局认可(专利号为200810042172.X 和200910052014.7)。
2.常规低比转速离心泵
2.1常规设计叶片分析
(1)物理模型和网格
选择好的低比转速离心泵的参数为:进口直径为40mm,出口为32mm,叶轮的直径为320mm,叶片数为4,额定转速为2900rpm,泵的比转速为25.58。
首先,按照几何尺寸给泵建模。
图1表示带有常规设计叶片的泵的模型和网格。
图1:带有常规设计叶片的泵的模型和网格
(2)数值模拟
采用ANSYS CFX11.0中有限元法的有限体积法描述控制方程,形状函数用来表述扩散项和压力梯度项。
这种方法保证了有限体积法和有限元方法的准确性。
采用高分解格式处理对流项。
采用全隐和多重网格耦合的方法处理流场。
采用压力修正方法,经过多次迭代后,动量方程和连续性方程能同时解出。
当引入多网格技术后,可有效控制网格规模,也可提高处理速度。
从图2和图3可以看出当泵运行时,每个流道都存在一个很大的涡流。
这个大涡流会消耗能量并阻塞流道,这就是泵效率低的主要原因。
图2.带有常规设计叶片的泵的压力分布(左)
图3. 带有常规设计叶片的泵的流线(右)
2.2长-短分流叶片
(1)物理模型
为改善效率,设置短的分流叶片去抑制泵的大涡流,以此改善流动型态,使流道不被阻塞。
我们去模拟和试验这两种长—短分流叶片(分流叶片和叶片吸力
面的夹角分别为45°和36°)图4和图5分别表示带有这两种分流叶片的泵的模型。
图4.长短分流叶片泵的模型(左为45°)
图5.长短分流叶片泵的模型(右为36°)
(2)数值模拟
带有分流叶片的泵(45°和36°)用以下同样的数值方法模拟。
图6和图7表示带有长—短分流叶片(45°)的压力分布和流线。
从图6和图7可以发现,流道的流动型态得到了改善,没有了大涡流,但是短叶片头部的流线有一点变形。
图8.带有长-短分流叶片(45°)的泵的压力分布(左)
图9. 带有长-短分流叶片(45°)的泵的流线(右)图8和图9带有长—短分流叶片(36°)的压力分布和流线。
从图8和图9可以发现,流道的流动型态比45°的更好,特别是短叶片头部流线的变形消除了。
图8.带有长-短分流叶片(36°)的泵的压力分布(左)
图9. 带有长-短分流叶片(36°)的泵的流线(右)(3)性能测试
做完了带有常规叶片和长-短叶片的泵的实验,效率曲线如图10所示。
通过对比,我们可以发现长-短叶片可以改善流动型态并大幅度提高最优效率点。
换句话说,当泵运行在大流量工况时,长-短分流叶片对效率的影响是显而易见的。
在小流量时泵的效率没有改善。
在大流量时,带有36°的长-短分流叶片的泵的效率比45°的高。
图10.带有常规叶片和长-短分流叶片的泵的性能
3.凹槽叶片
(1)物理模型
防止边界层分离的一种方法是为边界层中的阻塞流提供额外的能量。
这可以通过设置在体内的特殊装置或使用主流的能量获得。
考虑到过程的简化,更容易控制和没有额外的能量损失这些因素,我们直接使用主流的能量。
按照有效利用和引导泵的流入来抑制它本身边界层分离的思想路线,我们提出了凹槽叶片的设计方法。
这个具体的控制方法是在压力面和吸力面之间挖一个凹槽。
利用凹槽两面的压力差来引导分离点的射流,这使得分离受到了抑制,泵的效率也改善了。
(2)模型实验
带有凹槽叶片的泵的性能与带有常规设计叶片和分离叶片(45°和36°)的泵进行对比,图11表示了这些对比。
从图11中可以发现,带有凹槽叶片的泵在多工作点时的效率提高了,在大流量时影响更明显。
图11.四种类型叶片泵的流量-效率对比
4.间隙引流叶片
(1)物理模型
从常规设计叶片泵的流场,可以发现在叶片进口附近开始出现间隙,这可能是由来流冲角引起的。
研究表明来流冲角明显影响泵的性能,通过调整来流冲角可以获得最优来流工况,来流冲角也是边界层分离的原因。
在某一来流冲角的情况下,可以找到一种控制边界层分离的方法,使得泵在宽运行范围内性能提高。
采用修正进口,用某一确定宽度的间隙控制来流冲角。
当来流流经抑制流动分离的分离点时,泵的效率能提高。
基于连续的小冲角,应试着改变间隙的形状。
这种变化可以使更多的来流迅速流向隔离区,以进一步抑制流动分离。
(2)模型实验
带有间隙引流叶片(包括小和大)泵的性能与带有常规设计叶片和长-短分流叶片(45°和36°)的泵性能相比如图12和图13所示。
从图12可以看出,即使在小流量工况下,带有间隙引流叶片(小)的泵性能改善很大。
图13表示在整个运行范围内,带有间隙引流叶片(大)的泵比间隙引流叶片(小)的泵运行更灵活。
图14表示六种叶型泵的比转速——效率曲线,它进一步证明新叶型的影响。
图12.五种叶型的泵的流量—效率曲线(左)
图13.六种叶型的泵的流量—效率曲线(右)
图14.六种叶型的泵的比转速-效率曲线
5.结论
从一系列的运行和实验中,可以清楚的看到,通过不断变化的控制措施可以改进整个运行状况中泵的性能。
特别是凹槽叶片和间隙引流叶片,它们的影响是显而易见的;通过有效利用和引导来流控制边界层能提高效率。
在泵的研究中,提出间隙引流叶片,是一个重大突破。
作者提出的流动控制方法,不仅提高了低比转速泵的性能,而且丰富和发展了离心泵设计理论。
