钢结构工程整体垂直度和整体平面弯曲测量记录

一、验收依据：1、验收钢结构工程应依据《建筑工程施工质量验收统一标准》（GB50300-2001），《钢结构工程施工质量验收规范》（GB50205-2001）和经图审机构审核后的工程设计图纸要求以及合同约定的各项内容进行。

2、施工单位应在钢结构主体工程验收7个工作日前将验收时间地点、验收组名单报质量监督机构。

3、验收组织工作根据《建筑工程施工质量验收统一标准》第6.0.2条要求，对钢结构工程的验收应由监理单位组织，勘察、设计、检测、施工和建设单位参加，监督站对验收实行监督。

4、验收会议的工作程序一般按施工、检测、监理、勘察、设计、建设单位的顺序进行陈述和认可。

并由监督站作监督验收的执法检查的评价。

5、参加人员：钢结构施工单位项目经理，试验（检测）单位技术负责人，监理单位总监理工程师，勘察单位项目技术负责人，设计单位项目负责人，建设单位项目负责人。

二、验收内容：根据建设部《房屋建筑工程竣工验收暂行规定》建建[2000]142号文件要求的程序予以确定。

1、钢结构工程施工单位应作出书面的钢结构施工质量自检评价报告。

报告中应对所施工房屋钢结构施工情况进行介绍，内容一般应主要有：工程设计变更、技术问题处理协议；工程定位、测量、放线；隐蔽工程验收，钢材进场验收；单层、多层及高层钢结构安装基础和支承面锚栓紧固及位置偏差；钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差；高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓等紧固件的品种、规格、性能；高强度螺栓连接摩擦面的抗滑移系数试验和复验，需进行的螺栓实物最小载荷试验检验，高强度螺栓连接副扭矩系数检验和复验；高强度螺栓紧固铀力（预拉力）复验；建筑结构安全等级为1级的和跨度≥40m钢网架节点承载力试验；钢网架完成后的挠度值测量；钢结构焊接超声波或射线探伤检验，钢结构防腐、防火涂装情况；钢材及焊接材料品种、规格、性能质量情况；钢结构安装的平面、竖向、节点联结的施工质量情况，柱脚及网架支座检查情况，钢结构房屋沉降观测情况，提出质量自检评定结果。

钢结构主体整体垂直度、平面弯曲、标高观测记录鲁GG－015工程名称*******工程抄测日期施工阶段主钢架完成观测日期观测说明与示意图（可附后）：全高垂直度及标高测点设置见附图：注：本钢结构檐口高度为17.6m，选取点1\2\3\4\5进行测量，全高垂直度及标高测点设置如图所示。

垂直度测量（全高）平面弯曲（整体）标高测量（全高）观测部位实测偏差（mm）观测部位实测偏差（mm）观测部位实测偏差（mm）1 5 1 5 1 -32 4 2 7 2 33 6 3 3 3 54 5 4 5 4 -15 3 5 2 5 -3设计及规范要求（mm）H/1000,且≯25.0设计及规范要求（mm）L/1500,且≯25.0设计及规范要求（mm）+5，-8施测人：检查结论：验收意见建设（监理）单位：专业负责人：年月日施工单位：*******集团有限公司项目技术负责人：年月日山东省建设工程质量监督总站监制钢结构主体整体垂直度、平面弯曲、标高观测记录鲁GG－015工程名称*********工程结构形式门式刚架施工阶段屋面板完成观测日期观测说明与示意图（可附后）：本钢结构檐口高度为17.6m，选取边柱及中间柱轴进行测量。

垂直度测量（全高）平面弯曲（整体）标高测量（全高）观测部位实测偏差（mm）观测部位实测偏差（mm）观测部位实测偏差（mm）1 2 1 6 1 12 4 2 4 2 23 3 3 5 3 54 4 4 3 4 -15 2 5 2 5 2设计及规范要求（mm）H/1000,且≯25.0设计及规范要求（mm）H/1500,且≯25.0设计及规范要求（mm）+5，-8施测人：检查结论：验收意见建设（监理）单位：专业负责人：年月日施工单位：*******集团有限公司项目技术负责人：年月日山东省建设工程质量监督总站监制。

钢结构隐蔽工程验收记录表正
式版
钢结构隐蔽工程验收记录表，果断收藏了！
隐蔽工程项目检查验收记录汇总表
钢材表面除锈质量级隐蔽工程检查验收记录
零部件矫正成型隐蔽工程检查验收记录
焊前坡口隐蔽工程检查验收记录
焊缝外观质量及焊缝尺寸要求隐蔽工程检查验收记录
高强螺栓连接磨擦面抗滑移系数隐蔽工程检查验收记录
高强度螺栓终拧扭距隐蔽工程检查验收记录
钢柱垂直度隐蔽工程检查验收记录
跨中垂直度隐蔽工程检查验收记录
主体结构整体垂直度隐蔽工程检查验收记录
主体结构整体平面弯曲隐蔽工程检查验收记录
钢结构分部（子分部）工程验收记录（GB50300-2001）表F.0.1
注：除地基基础分部外，勘察单位可不参加。

钢结构分部（子分部）工程验收记录（GB50300-2001）表F.0.1
钢结构分部（子分部）工程验收记录（GB50300-2001）表F.0.1
钢结构分部（子分部）工程验收记录（GB50300-2001）表F.0.1
注：除地基基础分部外，勘察单位可不参加。

钢结构分部（子分部）工程验收记录（GB50300-2001）表F.0.1
注：除地基基础分部外，勘察单位可不参加。

管道(设备)水压试验记录
隐蔽工程质量验收记录表
隐蔽工程质量验收记录表
隐蔽工程验收记录
隐蔽工程验收记录
隐蔽工程验收记录
□□□□□□□□□。

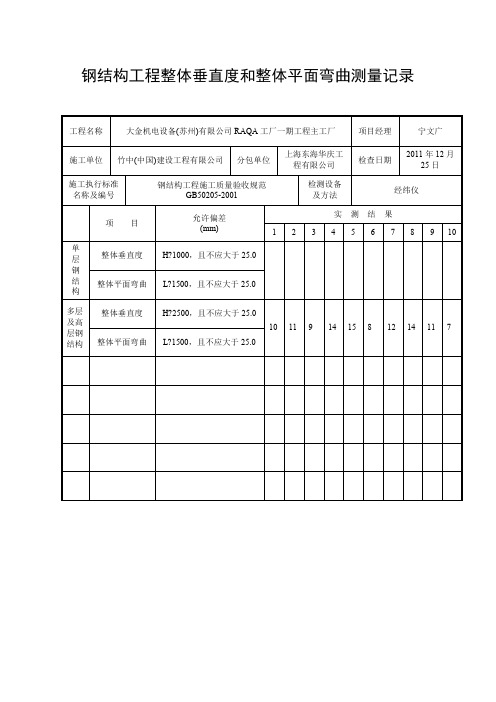

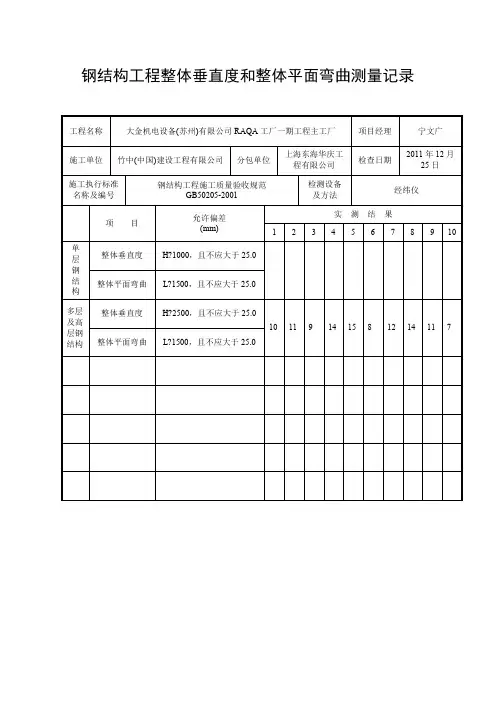

钢结构工程整体垂直度和整体平面弯曲测量记录
《钢结构工程施工质量验收规范》GB50305?2001
检查数量：对主要立面全部检查。

对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。

检验方法：采用经纬仪、全站仪等测量。

表10.3.4 整体垂直度和整体平面弯曲的允许偏差(mm)
间柱。

检验方法：对于整体垂直度，可采用激光经纬仪、全站仪测量，也可根据各节柱的垂直度允
许念头累计（代数和）计算。

对于整体平面弯曲，可按产生的允许偏差累计（代数和）计算。

表11.3.5 整体垂直度和整体平面弯曲的允许偏差（mm）。

钢结构工程整体垂直度和整体平面弯曲测量记录H1000，且不应大于25.0L1500，且不应大于25.0H2500，且不应大于25.0L1500，且不应大于25.0验 收结 论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年 月 日专业监理工程师(签名)：(建设单位项目专业技术负责人)年 月 日钢结构工程整体垂直度和整体平面弯曲测量记录说明《钢结构工程施工质量验收规范》GB50305200110.3.4 单层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表10.3.4的规定。

检查数量：对主要立面全部检查。

对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。

检验方法：采用经纬仪、全站仪等测量。

表10.3.4 整体垂直度和整体平面弯曲的允许偏差(mm) 项 目允 许 偏 差图 例主体结构的整体垂直度H1000，且不应大于25.0主体结构的整体平面弯曲L1500，且不应大于25.011.3.5 多层及高层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表11.3.5的规定。

检查数量：对主要立面全部检查。

对每个所检查的立面，除两列角柱外，LH△△尚应至少选取一列中间柱。

检验方法：对于整体垂直度，可采用激光经纬仪、全站仪测量，也可根据各节柱的垂直度允许念头累计（代数和）计算。

对于整体平面弯曲，可按产生的允许偏差累计（代数和）计算。

表11.3.5 整体垂直度和整体平面弯曲的允许偏差（mm）（H2500+10.0），且不应大于50.0L1500，且不应大于25.0。

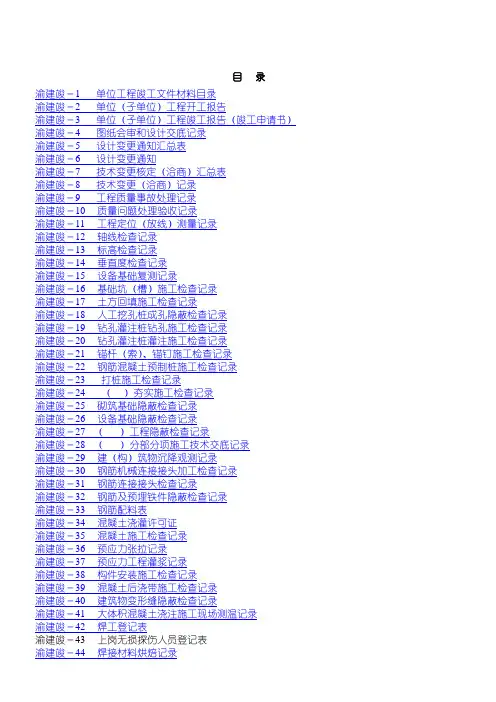

目录渝建竣－1 单位工程竣工文件材料目录渝建竣－2 单位（子单位）工程开工报告渝建竣－3 单位（子单位）工程竣工报告（竣工申请书）渝建竣－4 图纸会审和设计交底记录渝建竣－5 设计变更通知汇总表渝建竣－6 设计变更通知渝建竣－7 技术变更核定（洽商）汇总表渝建竣－8 技术变更（洽商）记录渝建竣－32 钢筋及预埋铁件隐蔽检查记录渝建竣－33 钢筋配料表渝建竣－34 混凝土浇灌许可证渝建竣－35 混凝土施工检查记录渝建竣－36 预应力张拉记录渝建竣－37 预应力工程灌浆记录渝建竣－38 构件安装施工检查记录渝建竣－39 混凝土后浇带施工检查记录渝建竣－40 建筑物变形缝隐蔽检查记录渝建竣－41 大体积混凝土浇注施工现场测温记录渝建竣－42 焊工登记表渝建竣－43 上岗无损探伤人员登记表渝建竣－44 焊接材料烘焙记录渝建竣－45 钢结构隐蔽工程施工检查记录渝建竣－46 钢结构构件进场检查记录渝建竣－47 钢结构焊缝外观检查记录渝建竣－48 钢结构焊缝尺寸检查记录渝建竣－49 大六角头高强度螺栓施工检查记录渝建竣－50 扭剪型高强螺栓施工检查记录渝建竣－51 钢网架螺栓球节点高强螺栓连接检查记录渝建竣－52 柱脚及网架制作垫板（块）、二次灌浆、锚栓紧固检查记录渝建竣－53 钢屋（托）架、桁架、钢梁、吊车梁等垂直度和侧向弯曲检查记录渝建竣－54 钢屋架（网壳）结构挠度值（竖向位移）测量记录渝建竣－55 钢结构整体垂直度和平面弯曲检查记录渝建竣－79 （）施工记录（通用表）渝建竣－80 （）安装检查记录（通用表）渝建竣－81 （）试验记录（通用表）渝建竣－82 设备开箱检查记录（通用表）渝建竣－83 设备安装、清洗、调整、精校记录（通用表）渝建竣－84 单机试车条件检查记录（通用表）渝建竣－85 设备单机试运转记录（通用表）渝建竣－86 中间交接记录（通用表）单位工程竣工技术文件材料目录1单位（子单位）工程开工报告2单位（子单位）工程竣工报告（竣工申请书）渝建竣－34设计变更通知汇总表设计变更通知技术变更核定（洽商）汇总表技术变更（洽商）记录工程质量事故处理记录轴线检查记录钻孔灌注桩钻孔施工检查记录钻孔灌注桩灌注施工检查记录锚杆（索）、锚钉施工检查记录钢筋混凝土预制桩施工检查记录打桩施工检查记录（）夯实施工检查记录（）夯实施工检查记录设备基础隐蔽检查记录（）工程隐蔽检查记录（通用）（钢结构）分部分项施工技术交底记录建（构）筑物沉降观测记录钢筋及预埋铁件隐蔽检查记录钢筋配料表混凝土施工检查记录预应力张拉记录。
