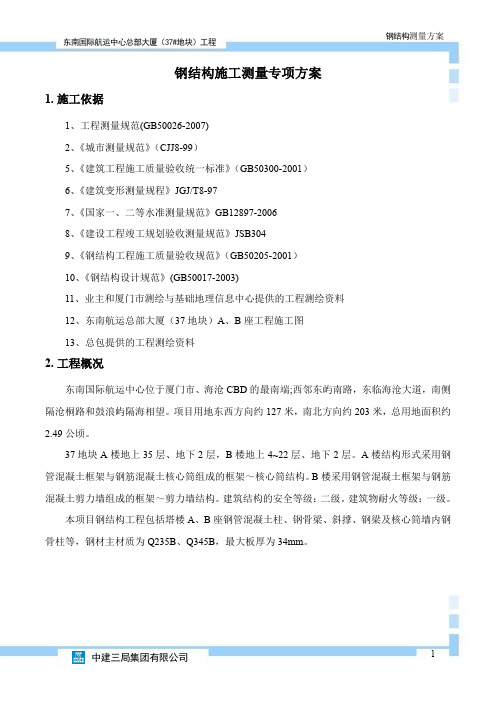

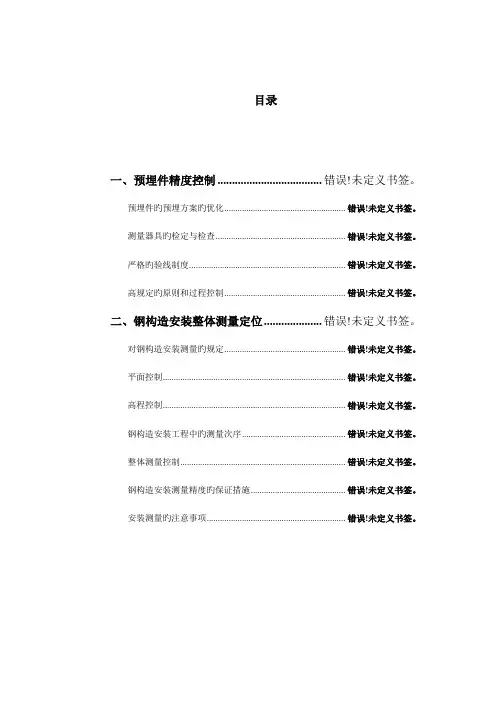

目录
一、预埋件精度控制 (2)
预埋件的预埋方案的优化 (2)
测量器具的检定与检验 (2)
严格的验线制度 (3)
高要求的标准和过程控制 (3)
二、钢结构安装整体测量定位 (4)
对钢结构安装测量的要求 (4)
平面控制 (4)
高程控制 (5)
钢结构安装工程中的测量顺序 (6)
整体测量控制 (6)
钢结构安装测量精度的保证措施 (8)
安装测量的注意事项 (9)
一、预埋件精度控制
预埋件的预埋方案的优化
根据不同的预埋件制定不同的保证精度的预埋方案。主要预埋件在加工厂整体预制，提供高制作精度的轴线、标高控制点，现场通过监测控制点、预埋件与钢筋、模板支撑连接牢固来保证安装的精度。
钢柱预埋件的安装精度是重中之重，采用以下措施：钢柱预埋件在加工厂整体预制（见下图），并且与第一节柱预拼装。地脚螺栓之间用钢筋焊接成一个整体，保证了地脚螺栓之间的定位精度；与环形垫板之间用螺栓固定，在地脚螺栓和环形垫板上分别提供轴线、标高控制点。预埋时留出二次灌浆层（见钢柱的安装），环形垫板与地脚螺栓之间有间隙，环形垫板的标高、轴线、倾斜度可以微调，通过微调来保证第一节钢柱的标高、轴线、与环形垫板之间的结合。
钢柱底版
地脚螺栓
环形垫板
止退螺母
紧固螺母
调整螺母
定位圆钢
测量器具的检定与检验
为达到符合精度要求的测量成果，全站仪、经纬仪、水平仪、铅直仪、钢
卷尺等必须经计量部门检定。除按规定周期进行检定外，在周期内的全站仪、 经纬仪、水平仪等主要有关一起，还应每 2～3 个月定期检校。
采用高精度的器具：
全站仪：采用精度为 2S 、±(2mm+2ppm ΧD)m.s.e 的拓普康 GTS-102 全站 仪；
经纬仪：采用精度为 2S 的 DJD2-G 2 秒电子经纬仪； 水准仪：采用精度≤3mm/km 的 DSZ3 自动安平水准仪。
严格的验线制度
1.预埋件固定前的验线：复测控制网轴线及标高。验线成果与原放线成果 两者之差若超过 1/1.414 限差时，予以返工。
2.预埋检固定后的验线：如不合格，予以修正或返工。
高要求的标准和过程控制
测控过程中，制定预控标准，比国家标准和招标文件的要求要高的标准， 见下表：
建筑物定位轴线、基础上柱的定位轴线和标高的允许偏差（mm ）
项目 允许偏差（mm ） 预控偏差（mm ）
支承面
标高 ±3.0 ±2.0 水平度 L/1000 L/2000
项目
允许偏差（mm ） 预控偏差（mm ） 图例
建筑物定位轴线
±L/20000，且不应
大于 3.0
±L/40000，且不大
于 2.0
基础上柱的定位
轴线
1.0 1.0
基础上柱底标高
±2.0 ±1.0
基准点
2.0 地脚螺栓、预埋 铁件位移
1.0
二、钢结构安装整体测量定位
对钢结构安装测量的要求
1.检定仪器和钢尺，在钢结构工程施工中所用的钢尺和仪器应符合要求，并切实做到定期校核，保证精度。
2.基础验线，根据土建提供的控制点，测设柱轴线，并闭合复核。在测设柱轴线时，不宜在太阳暴晒下进行，钢尺应先平铺摊开，待钢尺与地面温度相近时再进行量距。
3.主轴线闭合，复核检验主轴线应从土建提供之基准点开始。
4.水准点施测，复核检验水准点用附合法，闭合差应小于允许偏差。
5.根据场地情况及设计与施工的要求，合理布置钢结构平面控制网和标高控制网。
平面控制
本工程采用内控法进行平面控制测量，由土建布置的平面控制网测设，并于地面首层楼板砼浇灌完后重新布设，确定控制网精度后提请监理、建设单位验收。当平面网验收并确认后，此控制网将引测至吊装施工层，用临时构架或电焊牢固固定在钢柱附近。再用复核边长、角度相应关系：假定一点Q的坐标为（100，100），以此来计算各柱子在某一标高中心点的坐标，以便于进行定位和校正。如在规范容许范围内，再进行整体测量。
本工程控制轴线如下图所示：
高程控制
1.本工程钢结构按相对标高法进行控制测量。
2.根据外围原始控制点的标高，用水准仪引测水准点至钢柱处，在地下一层钢柱处确定±0.00m 标高控制点，并做好标记。
1.从作好标记并经过复测合格的标高点处，用50m 标准钢尺垂直向上量至各施工层，在同一层的标高点应检测相互闭合，闭合后的标高点则作为该施工层标高测量的后视点并作好标记。
