STM32单片机太阳能电池板自动跟踪的研究与设计摘要如何解决能源危机，缓解环境压力，实现能源的可持续发展，已成为全球能源研究的热点。
由于其诸多优势，太阳能已逐渐成为一种新型的有潜力的新型能源，但是由于其本身存在的不足，制约了它的推广与推广。
日冕追踪该控制体系的研制对于我国光伏发电行业的推广和应用以及国家节能降耗等都有着积极的作用。
本论文是针对STM32的一种新型的太阳能电池板自动追踪装置进行了研究。
本文对STM32单片机的太阳能电池板的自动追踪控制进行了详细的论述。
关键词：STM32单片机；太阳能电池板；太阳能自动跟踪系统引言能源是人类发展和进步的重要资源，对能源的管理是我国国民经济发展的第一要务。
当今全球的主要消费是石油、天然气和煤炭等非再生能源，它们的储存量非常小，而且在使用过程中会产生大量的CO2，对生态环境的危害很大。
目前，我国面临的主要问题是，我国目前面临的主要问题是如何通过新的资源来实现资源的利用。
1 STM32单片机太阳能自动跟踪系统硬件设计1.1硬件总体设计方案根据国内外有关能源管理的经验，本文介绍了一种新型的太阳能自动跟踪控制器，并根据该系统的特点，实现了一种新型的太阳能自动跟踪控制器。
本发明既可有效地克服太阳电池的非平稳、间断现象，又可使压缩气体储存装置发热，从而改善其工作效能与效能，其详细的系统硬件结构见下图1-1。
图 1-1 系统硬件总体框图该仪器的各个部件，其主要的作用是：1）利用光电感应器来探测太阳的方向，纠正由观测日线轨道追踪而引起的累计偏差，以及对气象的晴好情况的判别；2.一种对光传感器所产生的弱电流进行采集与加工的信号进行处理，以完成电流转换和电压的放大；3. RTC即时时钟，用以将目前的日期及时刻资讯供给所述控制器；4. LCD液晶屏幕显示当地时间、日期和此时的日高角和方向信息；5. GPS模块的功能是：通过获取地理位置的数据，为观测轨道的计算提供经纬数据；6.采用STM32F103VET6为控制器，通过输出控制讯号，带动方向角马达及角度马达旋转，完成对日的追踪。

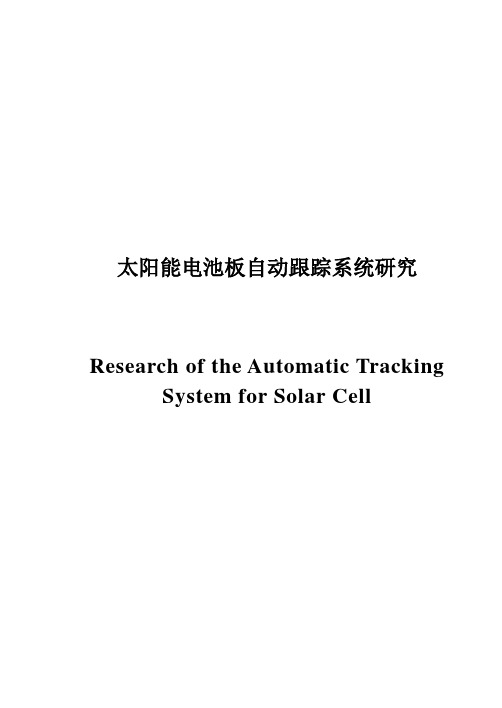

太阳能电池板自动跟踪系统研究Research of the Automatic Tracking System for Solar Cell【摘要】本系统以单片机技术为核心，通过模数转换芯片对电池板发电电压进行采样。
由软件对采样信号进行分析，给出指令，驱动直流电机转动电池板，实现追踪太阳的效果，达到提高发电效率的目的。
关键词：太阳能电池四象限光电池模数转换自动跟踪正交轴【Abstract】The system is based on chip microcomputer, sampling the voltage signals of sillion by the COMS ship of modulus. The software is used to analyze these signals and gives instructions to control the electromotors and make the battrey board revolve, so that the system can track the sun and improve the power efficiency.Keywords: solar cell, photovoltaic cells , A/D conversion，automatic track control system，Orthogonal Axis目录第一章绪论 (1)1.1 引言 (1)1.2 论文研究的目的与意义 (1)第二章太阳能电池发电的原理以及应用 (2)2.1 概述 (2)2.2 太阳能电池发电的原理 (3)2.3 太阳能电池的应用 (3)第三章系统的构成及工作原理 (4)3.1 系统的构成 (4)3.1.1全自动跟踪控制器主要几个功能 (4)3.2 系统的工作原理 (4)3.2.1 工作原理 (4)第四章部分的结构和设计 (6)4.1 概述 (6)4.2 光电检测电路 (6)4.2.1 象限探测器 (6)4.2.2 四象限光电探测器原理 (7)4.2.3 四象限方位探测器原理框图 (10)4.3 单片机 (10)4.3.1 概述 (10)4.3.2 单片机的应用 (10)4.3.3 单片机应用系统设计 (11)4.3.4 单片机控制系统设计与调试的一般原则 (12)4.4 电机的选择 (14)4.4.1 概述 (14)4.4.2 直流电机的结构及工作原理 (14)4.4.3 直流电机的PWM控制 (16)4.5 A/D转换 (17)4.5.1 概述 (17)4.5.2 模/数转换器原理 (17)4.6 电路设计 (17)4.6.1 ADS7864特征 (17)4.6.2 ADS7864前端调理电路 (18)4.6.3 ADS7864与单片机连接电路 (19)第五章软件实现程序流程图 (22)结束语 (27)致谢 (28)参考文献 (29)第一章绪论1.1 引言随着社会经济的发展，能源和资源的消耗速度越来越快。
《太阳能自动跟踪系统的设计与实现》篇一一、引言随着环境保护和可再生能源的日益重视，太阳能的利用成为了全球关注的焦点。
太阳能自动跟踪系统作为一种提高太阳能利用效率的重要手段，其设计与实现显得尤为重要。
本文将详细阐述太阳能自动跟踪系统的设计原理、实现方法和应用前景。
二、系统设计目标本系统的设计目标是为了提高太阳能的利用率和发电效率，通过自动跟踪太阳的运动，使太阳能电池板始终面向太阳，从而最大限度地接收太阳辐射。
同时，系统应具备操作简便、稳定可靠、成本低廉等特点。

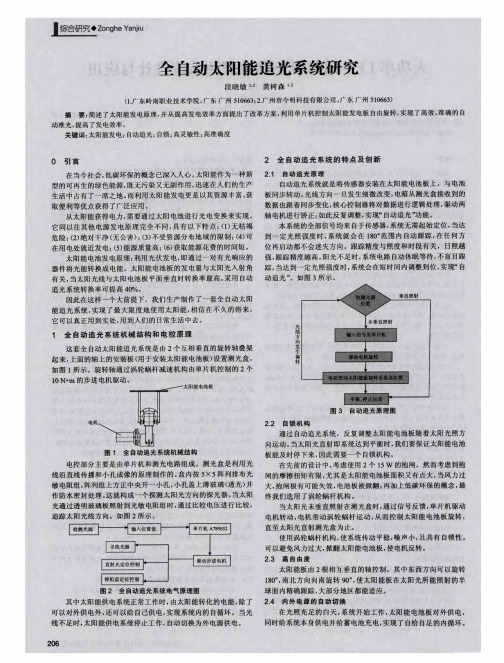

三、系统设计原理太阳能自动跟踪系统主要由传感器、控制系统和执行机构三部分组成。
传感器负责检测太阳的位置，控制系统根据传感器的数据控制执行机构进行相应的动作，使太阳能电池板能够自动跟踪太阳。
1. 传感器部分：传感器采用光电传感器或GPS传感器，实时检测太阳的位置。
光电传感器通过检测太阳光线的强度和方向来确定太阳的位置，而GPS传感器则通过接收卫星信号来确定地理位置和太阳的位置。
2. 控制系统部分：控制系统是太阳能自动跟踪系统的核心部分，负责接收传感器的数据，并根据数据控制执行机构的动作。
控制系统采用微处理器或单片机等控制器件，通过编程实现控制算法。
3. 执行机构部分：执行机构主要负责驱动太阳能电池板进行动作。
常见的执行机构有电机、齿轮、导轨等，通过控制执行机构的动作，使太阳能电池板能够自动跟踪太阳。
四、系统实现方法1. 硬件实现：太阳能自动跟踪系统的硬件主要包括传感器、控制系统和执行机构。
传感器和执行机构的选择应根据实际需求和预算进行选择，而控制系统的硬件则需根据所采用的微处理器或单片机等器件进行设计。
2. 软件实现：软件实现主要包括控制算法的编写和系统调试。
控制算法的编写应根据传感器的数据和执行机构的动作进行编程，通过控制算法实现太阳能电池板的自动跟踪。
系统调试则需要对整个系统进行测试和调整，确保系统的稳定性和可靠性。
五、应用前景太阳能自动跟踪系统的应用前景广阔，可以广泛应用于太阳能发电、太阳能热水器、太阳能干燥等领域。

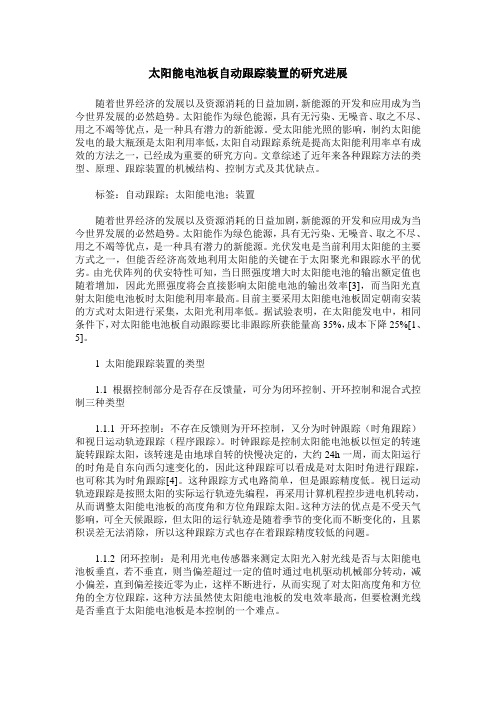

太阳能电池板自动跟踪装置的研究进展随着世界经济的发展以及资源消耗的日益加剧，新能源的开发和应用成为当今世界发展的必然趋势。
太阳能作为绿色能源，具有无污染、无噪音、取之不尽、用之不竭等优点，是一种具有潜力的新能源。
受太阳能光照的影响，制约太阳能发电的最大瓶颈是太阳利用率低，太阳自动跟踪系统是提高太阳能利用率卓有成效的方法之一，已经成为重要的研究方向。
文章综述了近年来各种跟踪方法的类型、原理、跟踪装置的机械结构、控制方式及其优缺点。
标签：自动跟踪；太阳能电池；装置随着世界经济的发展以及资源消耗的日益加剧，新能源的开发和应用成为当今世界发展的必然趋势。
太阳能作为绿色能源，具有无污染、无噪音、取之不尽、用之不竭等优点，是一种具有潜力的新能源。
光伏发电是当前利用太阳能的主要方式之一，但能否经济高效地利用太阳能的关键在于太阳聚光和跟踪水平的优劣。
由光伏阵列的伏安特性可知，当日照强度增大时太阳能电池的输出额定值也随着增加，因此光照强度将会直接影响太阳能电池的输出效率[3]，而当阳光直射太阳能电池板时太阳能利用率最高。
目前主要采用太阳能电池板固定朝南安装的方式对太阳进行采集，太阳光利用率低。
据试验表明，在太阳能发电中，相同条件下，对太阳能电池板自动跟踪要比非跟踪所获能量高35%，成本下降25%[1、5]。
1 太阳能跟踪装置的类型1.1 根据控制部分是否存在反馈量，可分为闭环控制、开环控制和混合式控制三种类型1.1.1 开环控制：不存在反馈则为开环控制，又分为时钟跟踪（时角跟踪）和视日运动轨迹跟踪（程序跟踪）。
时钟跟踪是控制太阳能电池板以恒定的转速旋转跟踪太阳，该转速是由地球自转的快慢决定的，大约24h一周，而太阳运行的时角是自东向西匀速变化的，因此这种跟踪可以看成是对太阳时角进行跟踪，也可称其为时角跟踪[4]。
这种跟踪方式电路简单，但是跟踪精度低。
视日运动轨迹跟踪是按照太阳的实际运行轨迹先编程，再采用计算机程控步进电机转动，从而调整太阳能电池板的高度角和方位角跟踪太阳。
《太阳能电池板追日自动跟踪系统的研究》篇一一、引言随着环境问题与能源问题的日益凸显，太阳能作为可再生清洁能源的重要性逐渐被人们所认识。
太阳能电池板作为太阳能利用的核心设备，其效率的提高与稳定性的保障显得尤为重要。
其中，太阳能电池板追日自动跟踪系统，作为一种能够提高太阳能利用率的技术手段，逐渐成为研究的热点。
本文将针对太阳能电池板追日自动跟踪系统进行深入研究，探讨其原理、设计及实施等关键问题。
二、太阳能电池板追日自动跟踪系统的原理太阳能电池板追日自动跟踪系统主要通过传感器和控制系统，实现对太阳运动的实时追踪。
其基本原理是利用光电传感器检测太阳的位置，通过控制系统驱动电机等执行机构，使太阳能电池板始终面向太阳，从而提高太阳能的利用率。
三、系统设计1. 硬件设计：系统硬件主要包括太阳能电池板、光电传感器、电机、控制系统等部分。
其中，光电传感器负责检测太阳的位置，控制系统根据传感器信号控制电机的运转，从而驱动太阳能电池板进行追日运动。
2. 软件设计：软件部分主要涉及控制系统的编程与算法设计。
控制系统需要根据太阳的运动轨迹和光电传感器的实时信号，进行计算并输出控制指令，驱动电机等执行机构进行追日运动。
同时，软件还需要对系统进行实时监控与故障诊断，确保系统的稳定运行。
四、系统实施1. 安装与调试：在安装过程中，需要确保各部分硬件的连接正确无误，并进行初步的调试。
同时，需要根据实际环境进行参数调整，如光电传感器的灵敏度、电机的运转速度等。
2. 运行与维护：系统安装完成后，需要进行长时间的运行测试，确保系统的稳定性和可靠性。
同时，还需要定期进行维护与保养，如清理灰尘、检查电路等，以保证系统的长期稳定运行。
五、研究进展与展望目前，太阳能电池板追日自动跟踪系统已经在国内外得到了广泛的应用和研究。
随着技术的不断发展，系统的精度和效率得到了显著提高。
未来，该系统有望在以下几个方面取得进一步的突破：1. 更高的追踪精度：通过优化算法和硬件设计，提高系统的追踪精度，使太阳能电池板能够更准确地面向太阳。
太阳能电池板追日自动跟踪系统的研究太阳能电池板追日自动跟踪系统的研究随着全球能源需求的不断增加和环境意识的提高，太阳能被认为是一种可持续发展的清洁能源。
太阳能电池板作为太阳能发电系统的核心部件，其高效利用太阳辐射能的能力直接关系到发电系统的性能和经济性。
为了最大限度地提高太阳能电池板的发电效能，人们提出了太阳能电池板追日自动跟踪系统。
太阳能电池板追日自动跟踪系统是利用先进的控制技术，使太阳能电池板始终朝向太阳的最大辐射位置，以增加太阳能辐射的吸收量。
这样一来，即使在日落或有云层的情况下，系统仍然可以实现高效的太阳能发电。
本文将探讨太阳能电池板追日自动跟踪系统的研究并分析其运行原理和优势。
首先，太阳能电池板追日自动跟踪系统的运行原理是通过激光测距仪测量太阳的相对位置，然后通过控制系统计算出太阳能电池板相对于太阳的偏差角度，并通过电机系统实现电池板的自动调整。
通过实时检测太阳位置并及时调整电池板的角度，系统能够在不同时间和季节中最大限度地吸收太阳能辐射。
这种自动跟踪系统可以有效提高太阳能电池板的发电效率。
其次，太阳能电池板追日自动跟踪系统具有多项优势。
首先，由于电池板能够始终保持与太阳的垂直角度，系统能够在相同的辐射条件下获得更高的太阳能吸收量。
其次，随着太阳位置的变化，系统能够实时调整电池板的角度，以减少太阳能的反射丢失。
此外，追日自动跟踪系统还可以在不同季节中自动调整电池板的角度，以适应太阳高度和光照角度的变化，进一步提高发电效率。
太阳能电池板追日自动跟踪系统的研究在实践中取得了显著的成果。
众多实验室和企业通过模拟实验和实地测试验证了该系统的性能。
在早期的研究中，研究人员利用数学模型和仿真软件对系统进行了建模和分析，并优化了系统参数，以提高系统的精度和稳定性。
在实地测试中，研究人员建立了多个太阳能电池板追日自动跟踪系统的试验装置，通过长时间的运行和实测数据的分析，证明了系统对太阳辐射的自动跟踪和调整能力。
《太阳能电池板追日自动跟踪系统的研究》篇一一、引言随着人类对可再生能源的依赖性日益增强，太阳能作为清洁、无污染的能源受到了广泛的关注。
而太阳能电池板作为太阳能转换的核心设备，其效率和稳定性对提高整体能源利用率至关重要。
本文着重探讨了一种提高太阳能电池板能量采集效率的方法——追日自动跟踪系统。
该系统能够根据太阳的运动轨迹，实时调整太阳能电池板的角度，以达到最佳的日照效果。
二、太阳能电池板追日自动跟踪系统的基本原理太阳能电池板追日自动跟踪系统主要通过传感器检测太阳的位置，然后通过驱动装置调整太阳能电池板的角度，使其始终保持与太阳的最佳角度。
这一过程是通过一系列的传感器、控制器和执行器共同完成的。
三、系统组成及工作原理1. 传感器部分：包括太阳位置传感器和光强传感器。
太阳位置传感器用于检测太阳的实时位置，光强传感器则用于检测太阳光的强度。
这些传感器将收集到的信息传递给控制器。
2. 控制器部分：是整个系统的“大脑”，负责接收传感器传递的信息，并根据这些信息计算出最佳的角度，然后向执行器发出指令。
3. 执行器部分：包括电机和传动装置。
电机接收到控制器的指令后，通过传动装置驱动太阳能电池板进行角度调整。
四、系统实现的关键技术1. 传感器技术：选择高精度、高稳定性的传感器是保证系统准确性的关键。
2. 控制算法：采用先进的控制算法，如PID控制、模糊控制等，使系统能够根据太阳的运动轨迹实时调整角度。
3. 驱动技术：选择合适的电机和传动装置，确保系统在各种环境下都能稳定运行。
五、系统性能及优势1. 提高能量采集效率：通过实时调整太阳能电池板的角度，使系统始终处于最佳工作状态，从而提高能量采集效率。
2. 延长设备使用寿命：减少因光照不均或角度不当造成的设备损耗，延长设备的使用寿命。
3. 自动化程度高：系统可实现自动检测、自动调整，减少人工干预，提高工作效率。
4. 适应性强：系统可适用于各种环境，如平原、山区、海边等不同地域和气候条件。
《太阳能电池板追日自动跟踪系统的研究》篇一一、引言随着环境问题与能源问题的日益凸显，太阳能作为可再生清洁能源的重要性逐渐被全球所重视。
其中，太阳能电池板的应用得到了广泛关注和开发。
而为了更好地提高太阳能的利用率，对太阳能电池板追日自动跟踪系统的研究就显得尤为重要。
本文旨在深入研究该系统的工作原理、结构以及性能优化等关键问题，为提升太阳能的转换效率和系统的应用范围提供理论依据和实践指导。
二、太阳能电池板追日自动跟踪系统的原理太阳能电池板追日自动跟踪系统是利用传感器检测太阳的方位角和高度角，实时控制太阳能电池板的朝向，使其始终对准太阳，从而最大限度地吸收太阳光能。
该系统主要由传感器、控制器、执行器等部分组成。
三、系统结构与工作原理1. 传感器部分：传感器是该系统的核心部分，负责实时检测太阳的位置信息。
常见的传感器包括光电传感器、光学传感器等。
光电传感器可以通过感知阳光的光强度和方向，为系统提供精确的太阳位置信息。
2. 控制器部分：控制器负责接收传感器的信息，经过计算后输出控制信号，驱动执行器进行工作。
此外，控制器还负责处理和调整接收到的各种数据和指令，使整个系统正常运行。
3. 执行器部分：执行器负责接收控制器的控制信号，调整太阳能电池板的朝向，使其始终对准太阳。
四、系统性能优化为了进一步提高太阳能的利用率，对太阳能电池板追日自动跟踪系统的性能进行优化是必要的。
优化方向主要包括以下几个方面：1. 传感器精度的提高：通过改进传感器技术，提高其检测太阳位置信息的精度和速度，从而保证太阳能电池板始终对准太阳。
2. 控制算法的优化：通过改进控制算法，使系统能够更快速地响应太阳位置的变化，提高系统的响应速度和准确性。
3. 执行器的改进：通过改进执行器的工作原理和结构，提高其驱动太阳能电池板转向的效率和精度。
4. 系统集成与智能化：将多个系统进行集成，如光伏发电系统、储能系统等，实现系统的智能化管理，提高系统的整体性能。
