2015年江苏省对口单招机械专业
- 格式:doc
- 大小:2.06 MB
- 文档页数:18
绝密★启用前江苏省2015年普通高校对口单招文化统考机电专业综合理论试卷本试卷分为第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。
第Ⅰ卷l页至4页。
第Ⅱ卷5页至16页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷(共85分)注意事项:1.答第Ⅰ卷前。
考生务必按规定要求填写答题卡上的姓名、考试证号。
2.必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑;如需改动,请用橡皮擦干净后。
再选涂其他答案。
答案不涂写在答题卡上无效。
一、判断题(本大题共14小题,每小题2分,共28分。
下列各小题表述正确的在答题卡上将A涂黑,错误的将B涂黑)1.求电路中某元件的功率时,不论电压与电流的正方向是否相同,都可用公式P=UI。
2.电热等于电功是电路的普遍规律。
3.基尔霍夫定律仅适用于线性电路。
4.电容器串联后,电容器组的耐压不一定大于每个串联电容器的耐压。
B5.因为H=,所以磁场强度H反比于媒介质的磁导率μ。
6.相位决定了正弦交流电瞬时值的大小和方向。
7.由式|Z|=221RL可知,在RLC串联电路中,角频率ω增大时,|Z|一定增大。
C8.中线的存在,是为了保证星形连接的三相不对称负载,各相均有对称的电源相电压。
9.三极管电流放大作用的实质是基极电流对集电极电流的控制作用。
10.OC门是集电极开路门,是特殊的TTL门。
多个OC门的输出端直接相连,具有线与功能。
11.可调间隙式滑动轴承的两种形式中,内柱外锥的回转精度高。
12.为了保证曲轴的工艺性能和力学性能,应选用灰铸铁来制造。
13.若V带传动的中心距变大,不仅会使传动结构变大,传动时还会使v带颤动。
14.气动三大件都属于气动控制元件。
二、单项选择题(本大题共19小题,每小题3分,共57分。
在下列每小题l中,选出一个正确答案。
在答题卡上将所选项的字母标号涂黑)15.题15图中,a、b、c、d四条曲线,分别代表了a、b、c、d四个电压源的端电压U随各自的负载R变化的关系。
从图中可以看出,内阻最大的是A.电源aB.电源bC.电源cD.电源d机电专业综合理论试卷第1页(共16页)16.题16图所示电路中,R2不为0,Rp的可调范围是0~20?。
盐城市2015年职业学校对口单招高三年级第一次调研考试机械专业综合理论试卷本试卷分为第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷(共90分)注意事项:答第Ⅰ卷前,考生务必将自己的姓名、考试证号、考试科目填写在答题纸上。
一、单项选择题:(本大题共30小题,每小题3分,共90分。
在下列每小题中,1.一标准短试样横截面积为314mm2,拉断后测得其长度为120mm,则其伸长率为▲ 。
A、20%B、140%C、16.7%D、以上都不对2.钢回火后的性能只与▲ 有关。
A、冷却速度B、加热温度C、含碳量D、杂质含量3.以下材料中,属于合金工具钢的是▲ 。
A、1Cr13B、0Cr19Ni9C、5CrNiMoD、ZGMn134.为了改善灰铸铁的性能,生产中常采用的方法是▲ 。
A. 调质处理B. 球化处理C. 孕育处理D. 水韧处理5.常温下珠光体在45钢组织中的含量大约为▲ 。
A. 0.45﹪B. 0.77﹪C. 2.11﹪D. 58﹪6、铸造时型砂强度不够,易产生的缺陷是▲ 。
A. 气孔B. 砂眼C. 粘砂D.裂纹7、在正交平面内测量的刀具角度是▲ 。
A.主偏角和副偏角B.前角和后角C.前角和刃倾角D.主偏角和刃倾角8、用分度头铣削5等份的槽轮,每铣完一槽,应将分度手柄转过▲ 圈进行分度。
A.6 B.8 C.10 D.129、麻花钻直径一经确定,不需选择的钻削用量是 ▲ 。
A.切削速度 B.进给量 C.切削深度 D.转速10、浮动铰孔、珩磨内孔、无心磨削外圆等都是采用 ▲ 。
A.基准重合原则 B.基准统一原则 C.互为基准原则 D.自为基准原则11、加工箱体类零件时,应选择 ▲ 为精基准。
A.主轴轴承孔表面 B.凸缘的上下不加工表面 C.装配基准面 D.按划线找正12、大批量加工一般精度的较小平面,常采用 ▲ 加工方案。
A. 粗车—半精车—磨削 B. 粗刨—精刨 C. 粗铣—精铣 D. 粗铣—拉 13、大批量生产类型的工艺特征之一是采用 ▲ 。

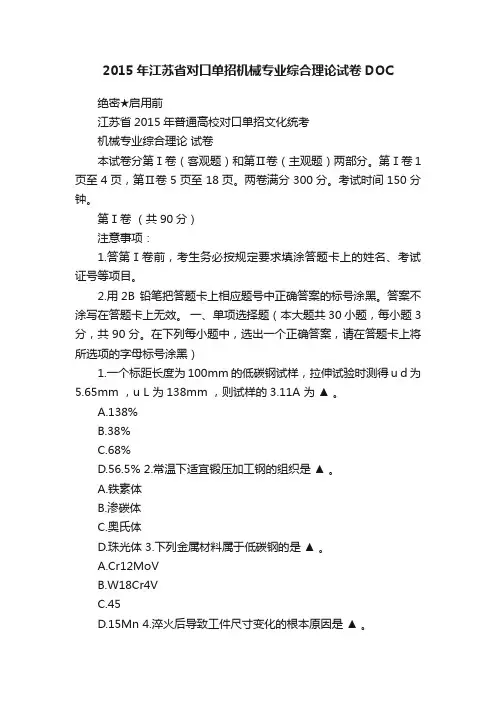

2015年江苏省对口单招机械专业综合理论试卷DOC绝密★启用前江苏省2015年普通高校对口单招文化统考机械专业综合理论试卷本试卷分第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。
第Ⅰ卷1页至4页,第Ⅱ卷5页至18页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷(共90分)注意事项:1.答第Ⅰ卷前,考生务必按规定要求填涂答题卡上的姓名、考试证号等项目。
2.用2B 铅笔把答题卡上相应题号中正确答案的标号涂黑。
答案不涂写在答题卡上无效。
一、单项选择题(本大题共30小题,每小题3分,共90分。
在下列每小题中,选出一个正确答案,请在答题卡上将所选项的字母标号涂黑)1.一个标距长度为100mm 的低碳钢试样,拉伸试验时测得u d 为5.65mm ,u L 为138mm ,则试样的3.11A 为▲ 。
A.138%B.38%C.68%D.56.5% 2.常温下适宜锻压加工钢的组织是▲ 。
A.铁素体B.渗碳体C.奥氏体D.珠光体 3.下列金属材料属于低碳钢的是▲ 。
A.Cr12MoVB.W18Cr4VC.45D.15Mn 4.淬火后导致工件尺寸变化的根本原因是▲ 。
B.工件结构C.工件材料D.加热温度 5.用于制造汽车变速齿轮的金属材料是▲ 。
A.08FB.20CrMnTiC.Q275D.65 6.焊接时,焊接电流大小主要取决于▲ 。
A.接头形式 B.焊接速度 C.焊条直径 D.焊接电流7.锻造高合金钢及大型锻件,宜采用的冷却方式是▲ 。
A.炉冷 B.坑冷 C.堆冷 D.空冷 8.通过切削刃选定点并同时垂直于基面和切削平面的是▲ 。
A.主切削平面 B.副切削平面 C.正交平面 D.切削平面9.端铣时,切入边所占的铣削宽度大于切出边所占的铣削宽度常采用的铣削方式是▲ 。
A.对称顺铣 B.对称逆铣 C.非对称顺铣 D.非对称逆铣 10.企业在计划期内应当生产的产品产量和进度计划称为▲ 。
A.生产类型B.生产纲领C.生产规程D.生产规模 11.大批量加工一般精度的较小平面,常采用的加工方案是▲ 。
2015年苏南五市单招教学调研测试机械专业综合理论试卷本试卷分第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。
第Ⅰ卷第1至第4页,第Ⅱ卷第5至第18页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷(共90分)注意事项:1.答第Ⅰ卷前,考生务必将自己的姓名、考试证号、考试科目用铅笔涂写在答题卡上。
2.每小题选出答案后,用铅笔把答题卡上对应题目的答案标号涂黑。
如需改动,用橡皮擦干净后,再选涂其它答案标号。
答案不涂写在答题卡上,成绩无效。
一、单项选择题(本大题共30小题,每小题3分,共90分,每小题只有一个答案是正确的。
)1.金属铁在以上温度不.能被磁化。
A.912° B.770° C.1394° D.1538°2. 具有密排六方晶格的金属是。
A.钨B.钒C.锌D.铜3.已知T10钢的Ac1=730℃,Accm=800℃,为了消除钢中网状渗碳体,采用正火热处理时,最适合的加热温度是℃。
A.750~760B.780~800C.820~830D.830~8504.用低碳合金钢制造形状复杂的小尺寸模具、成形刀具一般采用。
A. 单液淬火B.双介质淬火C.马氏体分级淬火D.贝氏体等温淬火5.下列牌号中属于合金工具钢的是。
A.3Cr13B.3Cr2W8VC.GCr15SiMnD.50CrVA6.锻造时,不.可以采用直接加热工艺的材料是。
A.低碳钢B.中碳钢C.高合金钢D.低合金钢7.铸件产生裂纹的原因不.正确的是。
A.浇注系统开设不当 B.铸件壁厚相差大 C.落砂过早 D.浇注速度过快8.铣床铭牌上表示的进给量是。
A.每齿进给量 B.每转进给量 C.每分钟进给量 D.每秒钟进给量9.拉削可以完成下列的加工。
A.阶台孔 B.特大直径孔 C.各种直通型孔 D.盲孔10.在外圆磨削方法中,特别适用于细长轴精磨的是 。
A .纵向磨削法B .横向磨削法C .综合磨削法D .深度磨削法 11.下列不.属于工艺基准的是 。

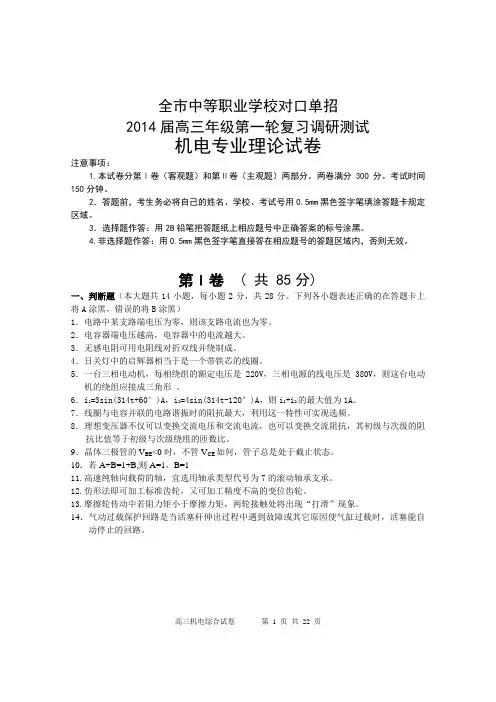

全市中等职业学校对口单招2014届高三年级第一轮复习调研测试机电专业理论试卷注意事项:1.本试卷分第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。
两卷满分300分。
考试时间150分钟。
2.答题前,考生务必将自己的姓名、学校、考试号用0.5mm黑色签字笔填涂答题卡规定区域。
3.选择题作答:用2B铅笔把答题纸上相应题号中正确答案的标号涂黑。
4.非选择题作答:用0.5mm黑色签字笔直接答在相应题号的答题区域内,否则无效。
第I卷 ( 共 85分)一、判断题(本大题共14小题,每小题2分,共28分。
下列各小题表述正确的在答题卡上将A涂黑,错误的将B涂黑)1.电路中某支路端电压为零,则该支路电流也为零。
2.电容器端电压越高,电容器中的电流越大。
3.无感电阻可用电阻线对折双线并绕制成。
4.日关灯中的启辉器相当于是一个带铁芯的线圈。
5.一台三相电动机,每相绕组的额定电压是220V,三相电源的线电压是380V,则这台电动机的绕组应接成三角形。
6.i1=3sin(314t+60°)A,i2=4sin(314t-120°)A,则i1+i2的最大值为1A。
7.线圈与电容并联的电路谐振时的阻抗最大,利用这一特性可实现选频。
8.理想变压器不仅可以变换交流电压和交流电流,也可以变换交流阻抗,其初级与次级的阻抗比值等于初级与次级绕组的匝数比。
9.晶体三极管的V BE<0时,不管V CE如何,管子总是处于截止状态。
10.若A+B=1+B,则A=1、B=111.高速纯轴向载荷的轴,宜选用轴承类型代号为7的滚动轴承支承。
12.仿形法即可加工标准齿轮,又可加工精度不高的变位齿轮。
13.摩擦轮传动中若阻力矩小于摩擦力矩,两轮接触处将出现“打滑”现象。
14.气动过载保护回路是当活塞杆伸出过程中遇到故障或其它原因使气缸过载时,活塞能自动停止的回路。
高三机电综合试卷第1 页共22 页二、单项选择题(本大题共19小题,每小题3分,共57分。

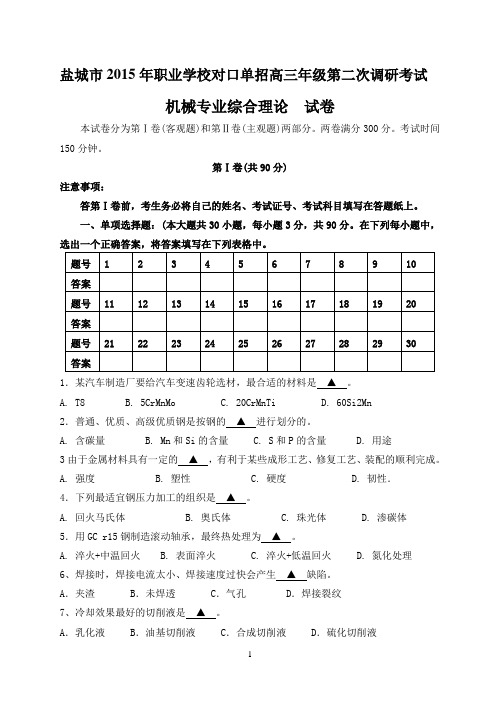

盐城市2015年职业学校对口单招高三年级第二次调研考试机械专业综合理论试卷本试卷分为第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷(共90分)注意事项:答第Ⅰ卷前,考生务必将自己的姓名、考试证号、考试科目填写在答题纸上。
一、单项选择题:(本大题共30小题,每小题3分,共90分。
在下列每小题中,1.某汽车制造厂要给汽车变速齿轮选材,最合适的材料是▲ 。
A. T8B. 5CrMnMoC. 20CrMnTiD. 60Si2Mn2.普通、优质、高级优质钢是按钢的▲ 进行划分的。
A. 含碳量B. Mn和Si的含量C. S和P的含量D. 用途3由于金属材料具有一定的▲ ,有利于某些成形工艺、修复工艺、装配的顺利完成。
A. 强度B. 塑性C. 硬度D. 韧性.4.下列最适宜钢压力加工的组织是▲ 。
A. 回火马氏体B. 奥氏体C. 珠光体D. 渗碳体5.用GC r15钢制造滚动轴承,最终热处理为▲ 。
A. 淬火+中温回火B. 表面淬火C. 淬火+低温回火D. 氮化处理6、焊接时,焊接电流太小、焊接速度过快会产生▲ 缺陷。
A.夹渣 B.未焊透 C.气孔 D.焊接裂纹7、冷却效果最好的切削液是▲ 。
A.乳化液 B.油基切削液 C.合成切削液 D.硫化切削液8、金属切削过程中,对刀具耐用度的影响最大的因素是 ▲ 。
A .切削深度 B .切削速度 C .切削温度 D .进给量 9、砂轮的硬度是指 ▲ 。
A.砂轮所用磨料的硬度 B.砂轮内部结构的疏密程度C.在惯性力作用下,砂轮抵抗破碎的能力 D.结合剂黏结磨料颗粒的牢固程度10、圆周铣削方式有顺铣和逆铣,逆铣时切削厚度 ▲ 。
A.由厚到薄 B.由薄到厚 C.由宽到窄 D.由窄到宽 11、机械加工工序卡片记载的主要内容是 ▲ 。
A .工序简图B .工序余量C .工序基准D .工序尺寸 12、划分工序的主要依据是 ▲ 。
A .生产批量的大小 B.零件在加工过程中工作地是否变动 C .生产计划的安排 D.零件结构的复杂程度 13、剖分式箱体零件上轴承孔的加工应安排在 ▲ 。
绝密★启用前市2015年职业学校对口单招高三年级第一次调研考试机电专业综合理论 试卷本试卷分第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。
第Ⅰ卷1页至4页,第Ⅱ卷5页至16页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷(共85分)注意事项:1.答第Ⅰ卷前,考生务必按规定要求填涂答题卡上的、考试证号等项目。
2.用2B 铅笔把答题卡上相应题号中正确答案的标号涂黑。
答案不涂写在答题卡上无效。
一、单项选择题(本大题共14小题,每小题2分,共28分。
在下列每小题表述正确的在答题卡上将A 涂黑,错误的将B 涂黑)1.家用白炽灯在点亮瞬间的功率比额定功率大得多。
2.将电路中与恒压源并联的电阻断开时,对恒压源及外电路的工作没有影响。
3.电容器串联使用,随着外加电压的升高,耐压低的电容器先击穿。
4.正弦量的初始值为正值表明其初相也为正值,反之亦然。
5.三相发电机绕组作Y 形连接,若有两相接反,则有两相线电压发生变化。
6.三相对称电路中,无论负载作何种连接方式,总有ϕcos 3L L I U P =,且当线电压与线电流的大小及相位差确定后,电路的功率就确定。
7.三相异步电动机额定工作时,若电源电压略有下降,则电路中电流将略有减小。
8.变压器原级电流由次级电流确定,次级电流由负载确定,电流互感器也是如此。
9.放大电路引入负反馈后,电压放大倍数会有所下降。
10.表示一位十进制数码至少需要四位二进制数。
11.标记为“08A-1×86 GB/T1243—2006”的滚子链,其接头处常采用过渡链节。
12.与T10钢相比,40Cr 钢的淬透性好,但淬硬性差。
13.摩擦轮传动和带传动的传动比均不准确,前者是由于弹性滑动造成,后者是由于打滑造成。
14.轴套结构为“锥外柱”的可调间隙式滑动轴承,当轴受热膨胀伸长时,会影响轴承与轴颈的配合间隙,使用时,间隙不可调整的过小。
二、单项选择题(本大题共19小题,每小题3分,共57分。

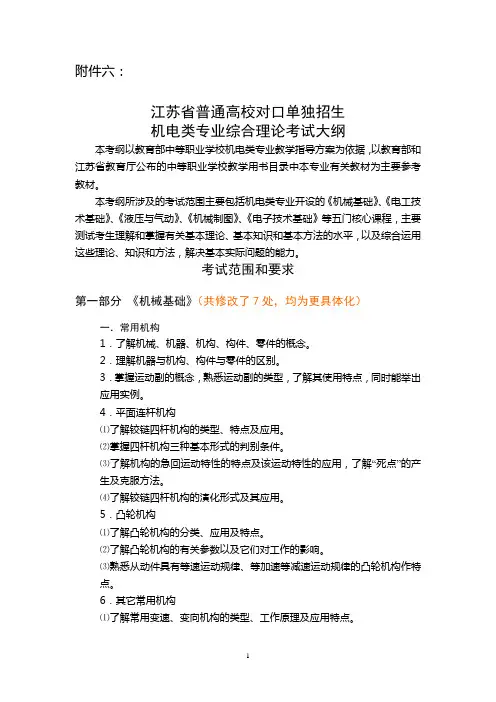

附件六:江苏省普通高校对口单独招生机电类专业综合理论考试大纲本考纲以教育部中等职业学校机电类专业教学指导方案为依据,以教育部和江苏省教育厅公布的中等职业学校教学用书目录中本专业有关教材为主要参考教材。
本考纲所涉及的考试范围主要包括机电类专业开设的《机械基础》、《电工技术基础》、《液压与气动》、《机械制图》、《电子技术基础》等五门核心课程,主要测试考生理解和掌握有关基本理论、基本知识和基本方法的水平,以及综合运用这些理论、知识和方法,解决基本实际问题的能力。
考试范围和要求第一部分《机械基础》(共修改了7处,均为更具体化)一.常用机构1.了解机械、机器、机构、构件、零件的概念。
2.理解机器与机构、构件与零件的区别。
3.掌握运动副的概念,熟悉运动副的类型,了解其使用特点,同时能举出应用实例。
4.平面连杆机构⑴了解铰链四杆机构的类型、特点及应用。
⑵掌握四杆机构三种基本形式的判别条件。
⑶了解机构的急回运动特性的特点及该运动特性的应用,了解“死点”的产生及克服方法。
⑷了解铰链四杆机构的演化形式及其应用。
5.凸轮机构⑴了解凸轮机构的分类、应用及特点。
⑵了解凸轮机构的有关参数以及它们对工作的影响。
⑶熟悉从动件具有等速运动规律、等加速等减速运动规律的凸轮机构作特点。
6.其它常用机构⑴了解常用变速、变向机构的类型、工作原理及应用特点。
⑵掌握棘轮机构、槽轮机构的组成、工作原理,熟悉其应用。
二.常用金属材料及热处理1.了解金属材料力学性能的主要指标和符号。
2.了解屈服点、抗拉强度、断后伸长率、断面收缩率的有关计算。
3.了解布氏硬度、洛氏硬度、维氏硬度试验的应用。
4.了解非合金钢的分类。
5.掌握非合金钢牌号的含义及应用。
6.掌握非合金钢常用热处理的工艺方法。
7.掌握非合金钢常用热处理的目的。
8.了解低合金钢、合金钢牌号的含义及应用。
9.了解灰铸铁、球墨铸铁、可锻铸铁的牌号含义及应用。
10.了解常用有色金属(铜合金、铝合金)及轴承合金的牌号及应用。
绝密★启用前江苏省2015年普通高校对口单招文化统考机械专业综合理论 试卷本试卷分第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。
第Ⅰ卷1页至4页,第Ⅱ卷5页至18页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷 (共90分)注意事项:1.答第Ⅰ卷前,考生务必按规定要求填涂答题卡上的姓名、考试证号等项目。
2.用2B 铅笔把答题卡上相应题号中正确答案的标号涂黑。
答案不涂写在答题卡上无效。
一、单项选择题(本大题共30小题,每小题3分,共90分。
在下列每小题中,选出一个正确答案,请在答题卡上将所选项的字母标号涂黑)1.一个标距长度为100mm 的低碳钢试样,拉伸试验时测得u d 为5.65mm ,u L 为138mm ,则试样的3.11A 为 ▲ 。
A.138%B.38%C.68%D.56.5%2.常温下适宜锻压加工钢的组织是 ▲ 。
A.铁素体B.渗碳体C.奥氏体D.珠光体3.下列金属材料属于低碳钢的是 ▲ 。
A.Cr12MoVB.W18Cr4VC.45D.15Mn4.淬火后导致工件尺寸变化的根本原因是 ▲ 。
A.内应力B.工件结构C.工件材料D.加热温度5.用于制造汽车变速齿轮的金属材料是 ▲ 。
A.08FB.20CrMnTiC.Q275D.656.焊接时,焊接电流大小主要取决于 ▲ 。
A.接头形式B.焊接速度C.焊条直径D.焊接电流7.锻造高合金钢及大型锻件,宜采用的冷却方式是 ▲ 。
A.炉冷B.坑冷C.堆冷D.空冷8.通过切削刃选定点并同时垂直于基面和切削平面的是 ▲ 。
A.主切削平面B.副切削平面C.正交平面D.切削平面9.端铣时,切入边所占的铣削宽度大于切出边所占的铣削宽度常采用的铣削方式是 ▲ 。
A.对称顺铣B.对称逆铣C.非对称顺铣D.非对称逆铣10.企业在计划期内应当生产的产品产量和进度计划称为 ▲ 。
A.生产类型B.生产纲领C.生产规程D.生产规模11.大批量加工一般精度的较小平面,常采用的加工方案是 ▲ 。
A.粗车—半精车—磨削B.粗刨—精刨C.粗铣—磨削D.粗铣—拉削12.浮动铰孔、珩磨内孔等加工方法是不能提高被加工表面的 ▲ 。
A.尺寸精度B.形状精度C.位置精度D.表面粗糙度13.在卧式车床主轴箱箱体加工中,精基准一般选用 ▲ 。
A.底面和导向面B.底面和要求最高的轴承孔C.底面和主轴轴承孔D.顶面和主轴轴承孔14.反映正弦交流电变化快慢的物理量是 ▲ 。
A.瞬时值B.有效值C.频率D.初相位15.题15图所示电路中,t u ωsin 160=V ,Ω=601R ,Ω=202R ,Ω=80L X ,则电压表V 1和V 2的读数分别是 ▲ 。
A.60V,20VB.100V,20VC.140V,20VD.200V,40V16.下列说法中正确的是 ▲ 。
A.只要线圈中的磁通发生变化,就一定会产生感应电动势B.磁感应强度是表示磁场强弱的物理量,它的国际单位是WbC.处于运动状态的导体在磁场中必定会产生电磁感应现象D.两个互感线圈的同名端与线圈中的电流方向有关17.题17图所示电路中,V t sin 2380u uv ω=,A )0=0u 3-t sin(2i ω,则三相对称负载的性质和有功功率分别是 ▲ 。
A.电感性,190WB.电感性,330WC.电阻性,380WD.电阻性,660W R 1R 2L i u +-V 1V 2题15图i u U WV ZZZ题17图18.在三投影面体系中,两个一般位置平面相交,其交线相对于投影面的位置是▲ 。
A.一般位置直线B.投影面平行线C.投影面垂直线D.折线19.在题19图中,符合标准规定的标注是▲ 。
题19图20.圆柱与球同轴线相贯,相贯线的空间形状是▲ 。
A.直线B.圆C.曲线D.椭圆21.在题21图中,已知主视图、俯视图,正确的左视图是▲ 。
题21图22.在题22图中,正确的重合断面图是▲ 。
题22图23.在设计V带传动时,若发现带的速度过高,在不改变带轮转速的情况下,可采取的措施是▲ 。
A.增大中心距B.减小中心距C.增大带轮基准直径D.减小带轮基准直径24.一对渐开线直齿圆柱齿轮的啮合线切于▲ 。
A.两分度圆B.两齿根圆C.两基圆D.两节圆25.一对啮合的齿轮,选用不同的材料制造,可减少齿轮失效的形式是▲ 。
A.齿面胶合B.齿面点蚀C.齿面磨损D.齿面塑变26.曲柄摇杆机构处于死点位置时,角度等于零的是▲ 。
A.极位夹角B.摆角C.压力角D.传动角27.有一个单圆销外啮合四槽槽轮机构,槽轮停歇时间为15秒,则拨盘的转速为▲ 。
A.3r/minB.4r/minC.12r/minD.15r/min28.制动器一般设置在机构中▲ 。
A.转速较低的轴上B.转速较高的轴上C.主动轮的轴上D.从动轮的轴上29.液压系统及元件在正常工作条件下,按标准连续工作的最高工作压力称为▲ 。
A.工作压力B.调定压力C.额定压力D.计算压力30.单活塞杆液压缸的活塞直径为活塞杆直径的2倍,作差动连接时,活塞向有活塞杆一侧方向运动的速度提高了▲ 。
A.1倍B.2倍C.3倍D.4倍绝密启用前 江苏省2015年普通高校对口单招文化统考机械专业综合理论 试卷第Ⅱ卷 (共210分)注意事项:1.答第Ⅱ卷前,考生务必将密封线内的各项目及第6、15页右下角的座位号填写清楚。
2.第Ⅱ卷共14页,考生须用钢笔或圆珠笔将答案直接答在试卷上(作图用铅笔)。
3.考试结束,考生将第Ⅱ卷、第Ⅰ卷和答题卡一并交回。
二、填空题(本大题共23小题45空,每空1分,共45分)31.马氏体是碳在 中的过饱和固溶体,它的组织形态有 和 两种。
32.为改变灰铸铁中的石墨片的形态和数量,生产中常采用 处理工艺,使石墨片组织得到 。
33.碳在奥氏体中的最大溶解度是 ,碳在奥氏体中的最小溶解度是 ,碳在铁素体中的最大溶解度是 。
34.在工件的粗加工阶段,主要问题是如何 。
35.在铸造工艺中,型砂、芯砂具有足够的 ,从而避免铸件产生夹砂、结疤、砂眼等缺陷。
36.工件精加工时,为保证工件加工质量,宜选用 作用好的切削液。
37.刨削加工时,为避免因“扎刀”而造成工件报废,常采用刨刀。
38.题38图所示零件,加工03.0040+φ孔,如选择M 面作为定位基准,所引起的定位误差为________mm ,如选择N 面作为定位基准,所引起的定位误差为________mm ,根据基准不重合误差最小条件,应选择________面作为定位基准。
合计查分题号 二 三 四 五 复查人得分得分评卷人 复评人39.构成工步的要素是 和加工刀具。
40.钻削加工中,麻花钻每齿进给量z f 为进给量f 的 。
41.题41图所示电路中,2I = A ,3I = A ,。
5V 3V4Ω2Ω5Ω++--I 2 =5A I 3 题41图RL C 1C 2S+-u i 题42图 42.题42图所示正弦交流电路中,电路端电压U=220V ,R=40Ω,X L =50Ω,X C1=80Ω,且C 2=3C 1。
开关S 断开,电路中的电流I= A ;开关S 闭合,电路的阻抗|Z|= Ω。
43.Y180L-8型三相异步电动机的额定参数,频率50HZ ,电压380V/220V 。
接法Y/Δ,转速720r/min 。
该电机的额定转差率为 ;当电源的线电压为380V ,定子绕组应接成 型。
44.题44图所示电路中,理想变压器一次侧电压为220V ,接入2盏额定参数为“36V ,40W ”的白炽灯,为使负载能正常工作,该变压器的变压比为 ,一次侧电流为 A 。
45.在剖视图中,剖切平面通过单个圆柱齿轮轴线,轮齿一律按 处理,齿根线用 线绘制。
46.机构的主要作用在于 或 运动的形式。
47.在传动螺旋副中, 螺纹副对中性好, 螺纹副传动效率高, 螺旋副只能用于单向受力的传动机构。
48.分度尺寸一定的渐开线齿轮,齿廓形状取决于齿轮的 大小,分度圆上的齿厚取决于齿轮 的大小。
49.车门启闭机构采用的是 机构,该机构的运动特点是:两曲柄的回转方向,角速度 。
50.牛头刨床的横向进给机构中,采用了 棘轮机构,工作台每次进给量的大小是通过改变 调节。
51.在滑动轴承中,用垫片调整轴承径向间隙的是 滑动轴承,能自动调整轴线的偏角的是 滑动轴承。
52.在液压传动系统中,压力大小取决于 。
当有几个负载并联时,压力的大小取决于克服负载的各个压力值中的 。
53.无论调速阀的进口压差如何变化,节流口前后的 基本不变,从而使通过阀的基本保持不变。
题44图得分评卷人复评人三、问答题、作图题(本大题共10小题,共75分)54.(4分,每空1分)题54图为内圆磨削加工示意图,该磨削加工采用的磨削方式是法,磨削时,砂轮的高速回转运动为运动,工件的低速回转运动为运动,工件沿被加工孔的轴线方向做往复移动为运动。
题54图55.(7分,每空1分)题55图所示为隔离衬套图,试回答下列问题:(1)隔离衬套加工中主要问题是位置精度的保证和防止加工中的。
2.6 时,应以和端面为定位基准,这样做遵循了原则。
(2)拉削键槽2.0(3)精加工隔离衬套时,应先加工,再以它为定位,精加工,这样做遵循了原则。
(4)粗加工后应安排一道工序,用以消除内应力。
导柱,导柱工作时要求耐磨,并能承受冲击,56.(8分,每空1分)用材料为20钢制作20导柱表面硬度HRC55-58,结合铁碳合金状态图和热处理知识,试回答下列问题:(1)导柱以很慢的加热速度被加热到A3线上20℃-30℃,保温足够时间后,此时导柱的组织是;导柱若以很慢的冷却速度冷却到室温时,导柱的组织是珠光体和。
(2)若制造导柱的毛坯为锻件,为改善导柱的切削加工性能,导柱应进行热处理,此时导柱的组织为。
(3)为保证导柱表面硬度,导柱应进行、和,此时导柱表面的组织为。
57.(9分,每空1分)题57图为某个传动机构简图。
动力由V带传动输入,件2为主动轮,件1为张紧轮,件3和件4同轴转动,件4、8为蜗杆,件5、9为蜗轮,件6、7为标准斜齿圆柱齿轮,件10、11为标准直齿圆柱齿轮。
各齿轮的模数均为4mm,输出件11的回转方向如图所示,要求各中间轴上的轴向力尽可能小,试回答下列问题:题57图(1)件6与件7的正确啮合条件是两齿轮的模数和齿形角分别相等,且螺旋角大小相等,螺旋方向相反。
(2)件4的旋向应为旋,件6的旋向应为旋。
(3)件4的轴向力方向为,圆周力方向为。
(4)件2的转动方向为(填“逆时针”、“顺时针”),图示张紧轮的位置(填“合理”、“不合理”)。
(5)件6的齿高等于 mm。
(6)件10齿轮的圆锥角为45°,则件10、11的传动比为。
58.(10分,每空1分)题58图为某减速器传动轴结构简图。
分析该图,试回答下列问题:题58图(1)结构中斜齿轮与轴采用了键连接,其键的标记为GB/T1096键20×1220×12×110,键的剖面尺寸20×12是根据的直径(填“支承轴颈”、“配合轴颈”或“轴身”),从国家标准中选定。
