人教版2013最新九年级教材之教学课件第十九章生活用电复习

人教版2013最新九年级教材之教学课件第十九章生活用电复习

注 安 意 全 事 用 项
电
触电事故急救
1.处理原则：切断电源，注意自身安全。 2.具体做法： 一是切断电源，或者用一根绝缘 棒将电线挑开，尽快使触电者脱离电源。二是 尽力抢救，三是发生电火灾时，务必在切断电 源后，在泼水救火，在整个救护过程中，必须 随时注意自身保护，防止自己也触电。
作用 构成材 料 原理 选用原 则 连接方 式与安 装 使用时 注意事 项
对电路起安全保护作用 电阻率大、熔点低的铅锑合金制成 家用保险丝是由电阻率较大的铅锑合金制成的。当过大的电流通 过时，保险丝产生较多的热量，使它的温度达到熔点，于是保险 丝熔断，自动切断电路。 使它的额定电流等于或稍大于电路正常工作电流的最大值 熔丝与所保护的电路串联，熔丝装在闸刀开关的下方时，应注意 近户线一定要装在闸刀开关的静触点的接线柱上。 安装家庭电路中的熔丝时，千万不要用铁丝、铜丝代替，因为铁 丝、铜丝的熔点高，在电流过大时不易熔断，起不到保护电路的 作用。电路发生故障，有时会导致熔丝熔断，更换熔丝后，首先 应查清导致熔丝熔断的原因，在排除故障后才能合上闸刀开关， 恢复供电。
1.保险丝
①保险丝的作用：保护电路，保险丝接在 干路的火线上 ②规格：保险丝越粗，使它熔断的电流越大， 选择等于或稍大于电路正常工作电流的保险 丝，千万不要使用较粗保险丝或用铁丝，铜 丝代替保险丝。
2.空气开关
它被附加在总开关上，利用的是电流的磁效应，当 电流过大时，开关会自动断开，切断电路，找出原 因把问题解决，用手重新闭合开关就可以了，不需 要再更换保险丝。
2. 双线触电：人站在绝缘体上，若双手同
时接触火线和零线，电流将由火线流经心脏 回到零线，而形成回路，造成3.高压电弧触电：当人体靠近高压带电体到一定距 离时，高压带电体和人体间发生放电现象，电流通 过人体，造成高压电弧触电。 4.跨步电压触电：高压输电线落在地上，地面上与电线断 头距离不同的各点存在电压，当人体走近断头时，两脚位 于离断头远近不同的位置上，从而两脚之间有了电压，这 时电流通过人体，造成跨步电压触电。

人教版物理《生活用电》ppt完美版1

人教版物理《生活用电》ppt完美版1
人教版物理《生活用电》ppt完美版1
人教版物理《生活用电》ppt完美版1
高压触电的形式及处理方法：
闪电
雷雨天气不要 呆在树下，快 回家或闪电时 马上蹲下。
人教版物理《生活用电》ppt完美版1
（3）高 压 电弧触电
为保小命，赶
快做（“4蛙）跳跨”步 或“电单压脚跳触”电。
人教版物理《生活用电》ppt完美版1
第十九章 生活用电
19.3 安全用电
【学习目标】
●1、运用欧姆定律解释电压越高越危险。 ●2、了解常见的触电事故和触电类型。 ●3、 熟悉安全用电原则。
【课前预习】
●1．关于家庭电路及安全用电，下列说法正确的是（ ）
●A．低于220V的电压对人体都是安全的 B．家庭电路中，控 制各个灯具的开关都应安装在相线（火线）上 C．只有当人 体接触带电体时才可能发生触电事故D．教室里一个开关可 以同时控制三只日光灯，这三只日光灯一定是串联
断电源再想办法施救 ● C．控制用电器的开关应接在该用电器和零线之间 ● D．当干路中的电流过大时，漏电保护器就会自动切断电路 ● 5．“珍爱生命，注意安全”是中学生应具备的基本安全意识．下列关于安全
用电的说法正确的是（ ） ● A．只要不接触高压设备就不会触电 B．使用测电笔时，手指不能接触笔尾金
五、高压触电的两种形式
高 压 电 弧 触 电
人教版物理《生活用电》ppt完美版1
人教版物理《生活用电》ppt完美版1
高压带电体不但不能接触，而且不 能靠近．高压触电有两种：
（1）电弧触电：人与高压带电体距 离到一定值时，高压带电体与人体 之间会发生放电现象，导致触电．
(2）跨步电压触电：高压电线落在 地面上时，在距高压线不同距离的 点之间存在电压．人的两脚间存在 足够大的电压时，就会发生跨步电 压触电

人教版九年级下册物理第1节--家庭电路

人教版九年级下册物理第1节--家庭电路
人教版 物理 九年级 下册
第十九章 生活用电 第1节 家庭电路
家庭生活离不开电。那么，家庭电路是由哪些电路元件组成的？它们是 如何连接的？如何用电更安全呢？
2. 能正确连接家庭电路中灯泡、插座等元件；能正确选 择家庭电路中各元件的规格。
1. 认识家庭电路的组成及各部分电路元件的作用；会正确 使用验电笔区分火线和零线；了解插座接地的作用和漏电 保护器作用。
灯泡的连接
灯座
安全扣
螺旋套 接零线 防止金属螺 旋套带电
金属片 接火线
知识点 2 火线和零线
220 V 220 V 0V
火线 零线
大地
进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。
零线在入户前已经与大地相连。
试电笔
点 击 图 片 播 放 视 频
试电笔的使用
试电笔 （1）作用：辨别火线和零线。
断路处
基础巩固题
1. 一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）
B
弹簧
氖管
A．试电笔可用来测试物体是带正电还是带负电 BC．．试使电用笔时笔尾通手金常指属也不体用能来碰检到查金电属气笔设卡电备阻的外壳是否带电 笔尖金属体 D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
连接中考
1.（2018•阜新）下列有关家庭电路的说法正确的是（ ）
C
A．空气开关“跳闸”后，立即重新合上
B．选用插座时，所有家用电器都使用两孔插座
C．家庭电路中各个用电器应该是并联的
D．控制用电器的开关要连接在零线和用电器之间
火线
连接中考
2.（2018•长春）【多选】如图所示的家庭电路中，连接错误的元件
是（ ） A．开关

(人教版)中考物理总复习【第19章】生活用电ppt课件

(人教版)中考物理总复习【第19章】生活用电ppt课件
第一部分 教材知识梳理
第十九章 生活用电
中招考点清单
课堂过关检测
河南五年中招
常考类型剖析 备考试题演练
河南五年中招
1. （’ 10 河南 2 题 2 分）我国家庭电路中 , 火
220 线与零线之间的电压为 _____V.用测电笔可
以辨别哪条是火线, 如图所示的两种使用方 乙 法中,正确的是 ____图.
第1题图
【解析】 家庭电路火线与零线之间的电压为 220 V，火线与地线之间的电压为220 V，地线与零线 之间的电压为 0 V；测电笔在使用的过程中，人
体是电路的一部分，所以手必须接触测电笔笔尾
的金属帽，只有这样，火线—测电笔—人体—大 地之间才能构成通路.
2. （’12河南11题2分）关于安全用电,下列说法 正确的是( A ) A. 有金属外壳的用电器的三脚插头 , 较长的脚 与该用电器的外壳相连 B. 用测电笔检查电路时,手不能接触笔尾金属 C. 控制家用电器的开关应与该用电器并联
家庭电路的连接
本类型近5年共考查4次,其中家庭电路连接考查 1
次、开关的连接考查 2 次、测电笔考查 1 次 , 主要
在选择题、填空题和作图题中考查.
例3（’14新疆建设兵团）请在图中用笔画线代替
导线,将图中的开关、螺口节能灯正确地接入家庭 电路. 如答图所示
例3题图
例3题答图
【解析】为了用电安全,开关应与用电器串联 ,
闸的基本原因是：所带负荷超限了，一般情况
是短路或负荷过重，故D错误.故选A.
3. （’13河南17题2分）如图甲是家庭电路中带有 控制开关的三孔插座 ,请在图乙中将其正确地连接
在电路中.
如答图所示
第3题图
第3题答图

人教版九年级物理第十九章第1节家庭电路课件

人教版九年级物理第十九章第1节家庭电路课件
是零线上
答案：A
4.(2022 年湖州市)如图 19-1-10 是小明家家庭电路的一部分. 下列叙述中，错. 误. 的是( )
图 19-1-10
A.开关与灯泡串联 B.灯泡与插座串联 C.当开关 S 断开时，用测电笔分别测试电路中 a、b、c、d 四 处，能使氖管发光的是 d 处 D.该插座能将用电器的金属外壳与大地相连 答案：B
图示
试电笔
使用说明
试电笔与火线接触时氖管会发光； 使用时手要与笔尾的金属体接触， 才可以使试电笔正常工作；试电笔 正常工作时，是让微量的电流通过 人体形成回路
(续表) 用电器 或工具
螺纹 灯泡
图示
使用说明
金属触头与火线连接，金属螺纹壳 与零线连接
(续表) 用电器 或工具
三角 插头
图示
使用说明
与地线连接的 E 插脚会比其他两 个插脚长，为了插入插头时先让金 属外壳与地线连接，拔出插头时金 属外壳后离开地线，起到保护作用
5.(2021 年十堰市)如图 19-1-11 是小明设计的家庭电路的电路 图，下列对此电路图的分析错. 误. 的是( )
图 19-1-11
A.保险盒接法错误，保险盒应该安装在火线上 B.两孔插座接法错误，其左端导线应该接在零线上 C.开关和灯泡接法正确，开关接在零线上符合安全用电原则 D.三孔插座接法正确，使用电冰箱时，插头应插在三孔插 座上
10.(生活应用)(2021 年盐城市期末)如图19-1-15是安装了漏电
保护器的家庭电路.当图中三只用电器正常工作时，IA________IB， IA________IC，当家电维修人员在图中 C 处不慎触电时，IA________IB，漏电保护 器会迅速切断电路，起到保护电路的作

《安全用电》生活用电PPT优秀课件

《安全用电》生活用电PPT优秀课件

低压触电类型
ห้องสมุดไป่ตู้
双线触电：人体接触火线、零线
单线触电：人体接触火线、大地
高压触电类型
电弧触电：因为高压的存在，作用于 空气中，将空气击穿使空气带电，如 果人靠近就有可能触电身亡；因为高 压击穿空气时形成一道类似电弧的光 弧，所以又叫高压电弧触电
跨步电压触电：在高压线接触的 地面附近，产生了环形的电场。 人踩到不同两点电压时引起的触 电
学习目标
1． 知道电压越高越危险。 2．了解触电的原因和类型，知道安全用电的原则。 3．了解雷电的危害及避雷针的作用。
熟记标志
有电危险：有这样标志的地方，说明这些地方有电，不能靠近。同学们都在 生活中或电视里的哪些地方见过这种标志呢？高压危险：高压线、变压器、交 通路口靠近高压线的地方、配电房等地方的警示标志，明确凡是容易引起人们 触电事故的地方，都应有这种明显的警示标志。
如何避免家庭电路触电
1.开关要接在火线上。 2.安装螺口灯头时，火线接中间铜片、零线接螺旋。 3.室内电线不要与其它金属导体接触，不在电线上晾衣物、挂物品。电线 有老化与破损时，要及时修复。 4.电器该接地的地方一定要按要求接地。 5.不用湿手扳开关、换灯泡，插、拔插头。 6.不站在潮湿的桌椅上接触火线。 7.接触电线前，先把总电闸打开，在不得不带电操作 时，要注意与地绝缘 ，先用测电笔检测接触处是否与火线连通，并尽可能单手操作。
ppt论坛： . .cn
ppt课件： . /kejian/
语文课件： . /kejian/yuwen/ 数学课件： . /kejian/shuxue/
英语课件： . /kejian/yingyu/ 美术课件： . /kejian/meishu/
科学课件： . /kejian/kexue/ 物理课件： . /kejian/wuli/

部编人教版初中九年级物理全册《家庭电路》精品教学课件ppt


四、用电原则：
❖不接触低压带电体 ❖不靠近高压带电体
❖（
小结：
❖家庭电路由哪些部分组成？ ❖电能表是测什么的呢？“220V 5A”表示什么 ❖保险丝的材料和作用？ ❖三孔插座的第三个孔是接什么的？ ❖测电笔是用来测什么的？怎样使用？ ❖家庭电路中电流过大的原因是什么? ❖什么叫触电？ ❖触电的形式有哪几种？ ❖用电的原则是什么？
[ 答 ]由于开关接在火线上，当拉开开关切断电 路时，灯座或其他用电器就脱离了火线，这时 人接触灯座或其他用电器就不会触电。
[例2]图①中接线有几处错误？请逐一指出并 加以说明。
[分析]可从闸刀开关和 插座的作用去考虑。
[ 答 ]有两个错误。第一个错误是闸刀开关装倒了。如 果照此装法，拉开闸刀开关，更换熔丝时就势必带电 操作，而且被拉开的闸刀在重力的作用下，可能会落 下接通电路，所以很不安全。正确的装法应该是静触 头在上，动触头在下。第二个错误是将插座串联接在 火线上了，这会影响用电器的正常工作和安全使用。
➢人体直接或间接接触到带电体（家庭电路 中指火线）造成的。
❖当通过人体的电流为8~10毫安时，人手就 很难摆脱带电体
❖当通过人体的电流达到100毫安时，短时间 内人就会窒息致死。
❖人体的安全电压是：不高于36V
二、触电的形式：
火线 零线
我来 帮你！
想救我， 给（我1）穿单上线绝缘鞋 或给我触一电张干燥的木凳吧
[例3]在家庭电路中，电能表总要装在总开关之前，这 是因为______。除了每个用电器安装开关外，还应在 电能表后面加总开关，这是因为______。在家庭电路 中，各照明设备和插座间采用并联，这是为了______。 家庭电路中安装插座的好处是______。
[分析]可从电能表、闸刀开、插座的作用及用电器的工 作条件去考虑。

新人教版九年级物理上册第十九章生活用电第1节 家庭电路 (共27张PPT)


• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/3/162021/3/162021/3/162021/3/16
谢谢观看
B、保险丝安装在总开关后，当电路中有 大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在 上面
2、家庭电路里的用电器都是并联的，其原因是（ AD ）
A、为了获得相同的电压 B、为了获得相同的电流 C、为了获得相同的功率 D、为了可以单独工作
3、自动空气开关的作用与下列哪个元件相同？（ C ） A、电能表 B、插座 C、保险装置 D、普通开关
4、如图所示的三孔插座，与孔①相连的是（ C ）
A、零线 B、火线
①
C、地线 D、以上三种都可以
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/3/162021/3/16Tuesday, March 16, 2021
家庭用电
【情景导入】 生活中的用电来源：各种发电厂 电能的输送：高压线路；中转站：变压器

最新部编人教版初中九年级物理全册《家庭电路》精品教学课件ppt

A、停电了 B、进户的火线断了 C、火线与零线相碰了 D、零线断了
9、某人声称自己具有特异功能——不怕电，他把灯泡接在了两 根电线上，灯泡正常发光，取下灯泡后，他用双手同时抓住这 两根电线芯，并让别人用试电笔测其肌肤，众人见氖管发光而 瞠目结舌，对此，下列说法不正确的是（ B ）
A、这是伪科学的欺骗行为
进户线
❖ 从变压器上引出的低压供电线路，一根火线， 一根零线，电流从火线流向零线，沿途分别 进入每家每户，称为进户线。
❖ 注意：火线和零线不能直接相连（短路）， 必须在火线和零线之间接入用电器才能相连。 （直接接用电器或通过插座接用电器）
接入顺序
❖ 进户线先接电能表，再接总开关和保护设备， 然后接电灯、插座和其他用电器。
封闭管式熔断器
有关保险丝
思考： ❖家用保险丝是由熔点较 低
的铅锑合金制成的。
❖当有过大的电流通过时，保险丝产生较 多的 热量 ，使它的温度达到 熔点， 保险丝 熔化，自动切断电路，起到保险 作用。
❖保险丝应安装在 干 路上。
b、保险丝材料： 一般由电阻率较大熔点较低的铅锑金属合金 做成的。 c、保险丝选择： 保险丝的电流等于或稍大于电路中正常工作 的电流。
触电的急救
首先切断电源，然后进行抢 救或灭火。
课堂小结
家庭电路的组成
组成：电能表、总开关、保险盒、 插座 和电灯等
保险丝的作用
空气开关——新型的保险装置
生
火线和零线
火线和零线
活
试电笔
用
单线触
电
低压触电 电 双线触电
常 识
触电的类型
高压电弧触电 高压触电
高压跨步电压触电
触电的急救
首先马上切断电源 人工呼吸

2024人教版物理九年级全一册教学课件2家庭电路


家庭用电

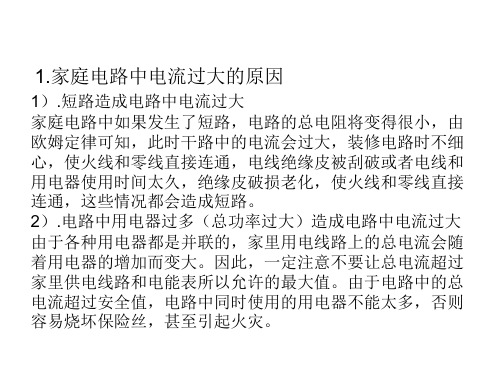

知识点二：家庭电路故障的判断 过载：当同时使用的用电器过多（多个用户集中同时使用多个大功率 的用电器或一个插座上使用多个大功率的用电器），用电器的总功率过 大，使电路中的电流过大，超过电路允许通过的电流，致使保险丝熔断 或烧坏电能表或造成用电器两端电压低于额定电压而不能正常工作。电 源电压一定，用电器的总功率过大时，根据公式 I P 可知，电路中的电
火线和零线
另一种常见试电笔形状如螺丝刀（见右图） ，使用时要用指尖抵住上端的金属帽。试电 笔通常也用来检查电气设备的外壳是否带电 。通常情况下，家庭电路中各个用电器的通 断，不应该影响其他用电器的通断，所以用 电器应该并联后接在电路中。控制用电器的 开关要连接在火线和用电器之间。
三线插头和漏电保护器
家庭电路的组成
当家庭电路需要修理时，必须断开总开关，这时室内全部电路 与外面的输电线分离，可以保证施工人员的安全。总开关的后 面是保险装置。熔丝（俗称保险丝）是简易保险装置，装在保 险盒内。电流过大时熔丝会熔化，切断电路，对用电器起到保 护作用。
家庭电路的组成
现在新建居民楼电路中的保险装置一般采用空 气开关，空气开关安装在电能表后，如右图所 示。当电路中的电流过大时，空气开关自动断 开，切断电路，俗称跳闸。在找出电流过大的 原因并把问题解决之后，重新闭合空气开关就 可以了。在电能表、总开关、保险装置之后， 可以连接用电器。电路中还可以安装插座，许 多家用电器可以接在插座上。
火线和零线
进户的两条输电线中，一条叫作端线，俗称火线，另一条叫作零线 。零线在入户之前已经和大地相连。 在家用电路中，知道进户的两条线哪条是火线、哪条是零线非常重 要。常用的方法是用试电笔来判断。
火线和零线
一种试电笔的构造如右图所示。氖管中充有稀薄的 氖气，两端是两个金属电极。当电极间的电压达到 一定值时，氖气会导电。当电流从一个电极流到另 一个电极时，氖气会发出红光。使用时，手指按住 笔卡，用笔尖接触被测的导线（手指千万不能碰到 笔尖）。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.家庭电路的组成
2.“三线插头和插座”—火线、零线、地线 3.测电笔
4.熔丝熔断的原因
5.安全用电
1.将图中的电灯和开关正确地连接到电源线上．
答案：
2、马虎同学为了安装一个插座供晚上学习，他把家中吊
灯开关拆下后引出两条导线，然后接上插座，请你画出该
电路的简图并说明他这样做会有什么现象发生。 灯泡不亮，因为插座处断路。
（1）作用：
测量用电器消耗电能 的多少。 （2）安装： 安装在干路上，在总 开关之前。 （3）读数：
123.4 kw · h
2．总开关
串联在干路中，控制室内全部电路的通与断。
3．保险装置 ① 作用： 电路中电流过大时，保险丝熔断，自 动切断电路，起到保护作用。 ② 材料： 由电阻率较大、熔点较低的铅锑合金 制成。 ③ 注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。
用已学过的知识，你能解决吗？
开关与被控制 的电灯怎样连 接？灯头里面 的线又怎么连 接呢？
电灯及其开关的接法
控制 电灯的开 关应与电 灯串联， 并且要接 在火线上
接 零 线
接火线
电灯的开关接在零线和灯泡之间
电灯的开关接在火线和灯泡之间
插座、插头及漏电保护器
接地 接用电器 外壳
E
E
N
L
接零线
巩固练习
1、家庭电路中从进户线到用电器间应装 总开关、电能表和熔断器，安装的正确顺 序 （ A ） A、电能表、总开关、熔断器 B、闸刀开关、电能表、熔断器 C、闸刀开关、熔断器、电能表 D、熔断器、总开关、电能表
2.下列关于测电笔使用正确的是（ B ）
A
B
火线
220V
零线
知识是一种快乐，而好奇则是知识的萌芽。 ——培根
3、触电原因：由于跟地面不绝缘的人体直接或间接
地触摸到火线连通所造成的
4、触电的形式：
火线
零线 火线
我来 帮你！
零线
啊！ 电死我啦！
（1）单线 想救我， 触电 给我穿上绝缘鞋 或给我一张干燥的木凳吧
单线触电
有关触电的形式：
火线 零线
双线触电
想救我， 快去断开电源！ （2）双线 触电
国家规定的电器安装技术要求：
插入式保险盒
保险丝
3．保险装置
现在新建居民楼电路中的保险装置一般采用空 气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
空气开关
二、火线和零线
火线
220 V 220 V 0V 大地 如何辨别火线和零线？ 用试电笔！
试电笔
零线
活动 ：练习使用测电笔
• 明处的插座 • 三孔插座 • 有金属外壳 的家用电器 • 家庭电路
• 要接漏（触）电保 护开关
安全用电注意事项
电线断了
湿布摸
电线上晾衣服
未接地线
烤湿衣服
四、安全用电原则：
请勿接触低压带电体 请勿靠近高压带电体 不弄湿的用电器 不破坏绝缘体
（低压勿摸，高压勿近）
课堂小结
四、家庭电路与安全用电
试电笔的正确使用！
• 1、手没触笔尾金属体，笔尖金 属体触到火线时氖管也不会发 光。 • 2、使用时手一定不能碰到笔 尖金属体。这时就会有大的电 流流过人体而造成触电事故。
!
错误的使用方法
2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。 （2）控制用电器的开关要连接在火线和用电器 之间。
怎样识别火线？ 测电笔各部分作用是什么？ 你会使用测电笔吗？
手一定要接触电笔尾部的金属 电极，绝不允许接触笔尖金属。
二、火线和零线
1．试电笔
（1）作用：辨别火线和零线。 （2）构造： 电阻 弹簧 氖管
笔尾金属体
笔尖金属体
（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测 电路。若氖管发光，则接触的是火线，否则为零线。
2、触电：一定强度的电流通过人体所引起的伤害
事故，人体对0.5mA以下的电流一般是没有感觉 的．人体触电时，当人体通过0.6mA的电流，会引 起人体麻刺的感觉；通过20mA的电流，就会引起剧 痛和呼吸困难；通过50mA的电流就有生命危险； 通过100mA以上的电流，就能引起心脏麻痹、心房 0.1秒钟停止跳动，直至死亡．
接地
用 电 器 外 壳 没 有 接 地
零线 火线
接地
2．漏电保护器
漏电保护器
• 漏电电流动作保护器，简称漏电保护器， 又叫漏电保护开关，主要是用来在设备发 生漏电故障时以及对有致命危险的人身触 电进行保护。而且它还具有欠压保护的作
知识拓展： 漏电保护器与空气开关的区别
• 漏电保护器是防止人员发生触电事故时进 行保护的，比如有人触电，则漏电保护器 跳闸，自动关闭电源输出，避免触电事故 扩大造成人员伤亡。空气开关是过流保护 用的，电气线路过电流（包括短路），如 不切断电源，则电气线路会发热、起火或 产生强烈电弧引燃其他易燃物，从而造成 电气火灾导致事故扩大。两者功能不一样 不能相互替代
第十九章 第１节
家庭电路电路图
220V
。。
电 能 表
闸刀开关
。 。 。 。
火线 零线 地线
. ..
熔丝
三孔插座 电灯
..
开 关
两孔插座
城 市 夜 景
社 区 夜 晚
温 馨 家 园
温 馨 家 园
观
察
家庭装修—布线
一、家庭电路的组成
由进户线、电能表、总开关、保险装置、用电 器、导线等组成。
1．电能表
N
L
接火线
三 孔 插 座
两 孔 插 座
接用电 部分接法：左Fra bibliotek右火中接地接用 电器
三线插座是怎样 接入电路中的呢 ？
地线
左零右火 中接地
零线
火线
火线 零线 地线
地线
左零右火 中接地
零线
火线
火线 零线 地线
左零右火
零线
火线
接地线
接零线
接火线
插座与插 头交界处
用 电 器 外 壳 接 地
零线 火线
• 电器名称 • 安装技术要求 • 目的
• 开关和电灯
• 开关接火线，电灯 接零线
• 螺口灯头的外壳 （螺旋部分）接在 零线 • 高于地面1.8ｍ • 要有接地线（左零 右火中接地） • 要有接地线
• 开关断开后，电灯不带电
• 螺丝口灯泡
• 防止人们不小心接触到螺旋部 分触电 • 防止小孩子触摸触电 • 防止电器漏电发生触电 • 防止漏电或火线与外壳接触时 因外壳带电而触电 • 触电时会自动跳闸，切断电源；
想一想
空气开关和漏电保护器在电路中分别起什么作 用？这样安装有什么好处？
二、安全用电
安全用电主要包括：
设备 安全
人身 安全
触 一定强度的电流通过人 电 体所引起的伤害事故
• 由I=U/R得 • 通过人体的电流 取决于外加电压 和人体电阻
三、避免触电：
1、人体的安全电压为不高于36Ｖ；我国家庭 电路的电压为220Ｖ。
