高二物理选修3-2第五章第1节 交变电流同步练习(人教版)

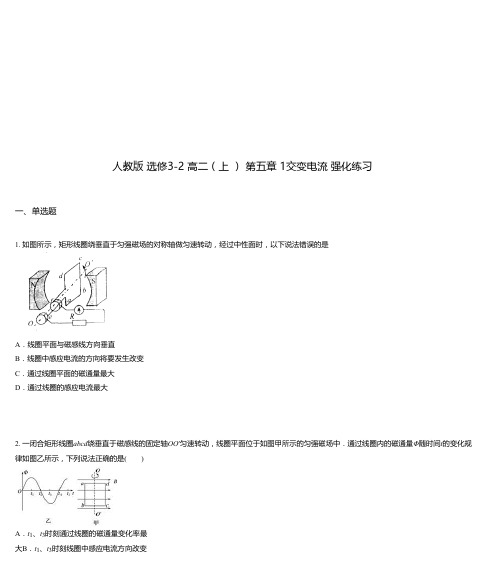

一、单选题人教版 选修3-2 高二（上 ） 第五章 1交变电流 强化练习1.如图所示，矩形线圈绕垂直于匀强磁场的对称轴做匀速转动，经过中性面时，以下说法错误的是A．线圈平面与磁感线方向垂直B．线圈中感应电流的方向将要发生改变C．通过线圈平面的磁通量最大D．通过线圈的感应电流最大2. 一闭合矩形线圈abcd绕垂直于磁感线的固定轴OO′匀速转动，线圈平面位于如图甲所示的匀强磁场中．通过线圈内的磁通量Φ随时间t的变化规律如图乙所示，下列说法正确的是() 大B．t1、t3时刻线圈中感应电流方向改变A．t1、t3时刻通过线圈的磁通量变化率最C．t2、t4时刻线圈中磁通量最大D．t2、t4时刻线圈中感应电动势最小3. 一矩形线圈在匀强磁场中绕一固定转轴作匀速转动，当线圈刚好处于如图所示的位置时，则它的（）A．磁通量最小，磁通量的变化率最大，感应电动势最大B．磁通量最小，磁通量的变化率最小，感应电动势最小C．磁通量最大，磁通量的变化率最小，感应电动势最小D．磁通量最大，磁通量的变化率最大，感应电动势最大4. 如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是A．线圈每转动一周，电流方向改变1次B．图示位置为中性面，线圈中无感应电流C．图示位置ab边的感应电流方向为a→bD．线圈平面与磁场方向平行时，磁通量变化率为零5. 一线圈在匀强磁场中匀速转动，在如图所示的位置时( )A．穿过线圈的磁通量最大，磁通量的变化率最小二、多选题B ．穿过线圈的磁通量最大，磁通量的变化率最大C ．穿过线圈的磁通量最小，磁通量的变化率最大D ．穿过线圈的磁通量最小，磁通量的变化率最小6. 矩形线圈abcd 在匀强磁场中逆时针匀速转动时，线圈中产生如图甲所示的交流电，设沿a →b →c→d→a 方向为电流正方向，则对应t 1时刻线圈位置为下列哪一个图A ．B ．C ．D ．7. 如图甲中所示，一矩形线圈abcd 在匀强磁场中绕垂直于磁感线的轴匀速转动，线圈所围的磁通量随时间t 变化的规律如图乙所示．下列论述正确的是( ) A ．t 1时刻线圈平面与中性面重合B ．t 2时刻导线ad 的速度方向跟磁感线平行C ．t 3时刻线圈感生电动势为0D ．t 4时刻线圈中感应电流方向发生改变8. 一矩形线圈绕与匀强磁场垂直的中心轴旋转，切割磁感线的两边通过导体圆环外接电阻R ，自图示位置开始以角速度ω匀速转动，则通过R 的电流（）A．大小和方向都不断变化B．方向不变，大小不断变化C．变化的规律D．变化的规律9. 如图所示，一正方形线圈在匀强磁场中绕垂直于磁感线的对称轴匀速转动，沿着观察，线圈沿逆时针方向转动．已知匀强磁场的磁感应强度为，线圈匝数为，边长为，电阻为，转动的角速度为．则当线圈转至图示位置时（）A．线圈所在位置为中性面，感应电流为零B．线圈中的感应电流为C．穿过线圈的磁通量为D．线圈中感应电流的方向为10. 下列各图象中属于交流电的有:A．B．C．D．三、解答题（1）t=0时感应电流的方向；（2）感应电动势的瞬时值表达式；（3）从图示位置转过900的过程中流过电阻R 的电荷量．12. 如图所示，一个小型旋转电枢式交流发电机，其矩形线圈的长度为a ，宽度为b ，共有n 匝，总电阻为r ，与线圈两端相接触的集流环上接有一个阻值为R 的定值电阻，线圈以角速度ω在磁感应强度为B 的匀强磁场中绕与磁场方向垂直的对称轴OO '匀速转动，沿转轴OO '方向看去，线圈沿逆时针方向转动，t =0时刻线圈平面如图所示。

交变电流 同步练习我夯基 我达标1.如图5-1-9所示，一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e 随时间t 的变化如图5-1-9所示，下列说法中正确的是（ ）图5-1-9A.t 1时刻通过线圈的磁通量为零B.t 2时刻通过线圈的磁通量的绝对值最大C.t 3时刻通过线圈的磁通量变化率的绝对值最大D.每当e 变换方向时，通过线圈的磁通量的绝对值都为最大思路解析：t 1、t 3时刻线圈中的感应电动势e=0，故此时线圈通过中性面，线圈的磁通量为最大，磁通量的变化率为零，故A 、C 选项不正确.t 2时刻e=-E m ，线圈平面与磁感线平行，故B 选项不正确.每当e 变化方向时（中性面时刻）,通过线圈的磁通量的绝对值最大，故D 选项正确.答案:D2.将硬导线中间一段折成不封闭的正方形，每边长为l ，它在磁感应强度为B 、方向如图5-1-10的匀强磁场中匀速转动，转速为n ，导线在a 、b 两处上通过电刷与外电路连接，外电路接有额定功率为P 的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为（ ）图5-1-10 A.P nB l 22)2(π B.PnB l 22)(2π C.P nB l 2)(22 D.PnB l 22)( 思路解析：P=R 2ε，所以R=PnB l P n Bl P Bl P P 2222222max2)(2)22()2()2(ππωεε====，所以B 选项正确.答案:B3.交流发电机在工作时电动势为e=E m sin2ωt V ，若将发电机的速度提高一倍，同时将电枢所围面积减小一半，其他条件不变，则其电动势变为（ ）A.e ′=E m sin 2t ωB.e ′=2E m sin 2t ω C.e ′=E m sin2ωt D.e ′=E m 2sin2ωt思路解析：交变电压瞬时值表达式为e=E m sin2ωt ，而E m =NBS ω，ω=2πn ，当ω加倍而S 减半时，E m 不变，应选C 项.答案:C4.矩形线圈的匝数为50匝，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈的磁通量随时间的变化规律如图5-1-11所示.下列结论正确的是( )图5-1-11A.在t=0.1 s 和t=0.3 s 时，电动势最大B.在t=0.2 s 和t=0.4 s 时，电动势改变方向C.电动势的最大值是157 VD.在t=0.4 s 时，磁通量变化率最大，其值为3.14 Wb/s思路解析：从图中可知，在0.1 s 和0.3 s 时刻，穿过线圈的磁通量最大，此时刻磁通量的变化率等于零；0.2 s 和0.4 s 时刻，穿过线圈的磁通量为零，但此时刻磁通量的变化率最大，由此得选项AB 错误.根据电动势的最大值公式：E m =nBS ω，Φm =BS ，ω=2π/T ，可得： E m =50×0.2×2×3.14/0.4 V=157 V ；磁通量变化率的最大值应为nE m =3.14 Wb/s ，故CD 正确.答案:CD5.闭合线圈在匀强磁场中匀速转动时，产生的正弦交变电流i=I m sin ωt.若保持其他条件不变，使线圈的匝数及转速各增加1倍，则电流的变化规律为i ′=_____________.思路解析：由电动势的最大值知，最大电动势与角速度成正比，与匝数成正比，所以电动势最大值为4E m ，匝数加倍后，其电阻也应该加倍，此时线圈的电阻为2R ，根据欧姆定律可得电流的最大值为I m ′=4E m 2R=2I m .答案:2I m sin2ωt6.矩形线圈在匀强磁场中绕垂直于磁感线的对称轴转动，线圈共100匝，转速为π10 r/s ，在转动过程中穿过线圈的磁通量的最大值为0.06 Wb.则线圈平面转到与磁感线平行时，感应电动势为____________ V ，当线圈平面与中性面夹角为4π时，感应电动势为____________ V . 思路解析：线圈转动的角速度为ω=2πf=20 rad/s ，电动势的最大值E m =nBS ω=100×0.06×20 V=120 V ；根据瞬时值方程e=E m sin ωt=120×sin4π V=602 V. 答案:120 6027.发电机的转子是匝数为100匝、边长为20 cm 的正方形线圈，将它置于磁感应强度B=0.05 T 的匀强磁场中，绕着垂直于磁感线方向的轴以ω=100π rad/s 的角速度转动，当线圈平面跟磁场方向垂直时开始计时，线圈和外电路的总电阻R=10 Ω.(1)写出交流电流瞬时值表达式；(2)线圈从计时开始，转过3π过程中通过线圈某一截面的电荷量为多少？ 思路解析：(1)感应电动势的最大值为E m =nBS ω=20π V ，I m =R E m =2π，由于从与磁场方向垂直位置开始计时，也就是从中性面计时，因此瞬时值用正弦表达：i=2πsin100πt A.(2)线圈从计时开始，转过3π的过程中，通过某一截面的电荷量应该用平均值来计算q=It=n tR∆∆ΦΔt=R n ∆Φ. ΔΦ=BS-BScos 213=πBS ，代入电荷量方程得q=RnBS 2=1×10-2 C. 答案:（1）i=2πsin100πt A （2）1×10-2 C8.如图5-1-12所示,匀强磁场B=0.1 T ，所用矩形线圈的匝数N=100，边长ab=0.2 m ，bc=0.5 m ，以角速度ω=100π rad/s 绕OO ′轴匀速转动.当线圈平面通过中性面时开始计时，试求：图5-1-12(1)线圈中感应电动势的大小；(2)由t=0至t=4T 过程的平均电动势. 思路解析：(1)线圈经过时间t 转过的角度θ=ωt ，由于是从中性面开始计时，故电动势的瞬时值方程是：e=E m sin ωt ，其中E m =NBS ω，S=ab ·bc ，将数据代入可得E m =100×0.1×0.2×0.5×100π V=314 V ，得到电动势为e=314sin100πt V .(2)用法拉第电磁感应定律可以计算从0时刻经4T 时间内的平均电动势值 ΔΦ=BS,Δt=4T ,E =N t ∆∆Φ=πωπ224=NBS NBS ω=200 V . 答案:（1）e=314sin100πt V （2）E =200 V9.圆形线圈共100匝，半径为r=0.1 m ，在匀强磁场中绕过直径的轴匀速转动，角速度为ω=π300rad/s ，电阻为R=10 Ω.求：图5-1-13(1)转过90°时，线圈中的感应电流为多大？(2)写出线圈中电流的表达式（磁场方向如图5-1-13所示，B=0.1 T ，以图示位置为t=0时刻）. 思路解析：(1)当线圈从图示位置转过90°时，线圈中有最大感应电流，E m =nBS ω=100×0.1×π×0.12×π300V=30 V .根据欧姆定律得：I m =1030=R E m A=3 A. (2)由题意知，从中性面开始计时交变电流是正弦规律，所以i=I m sin ωt=3sinπ300t A. 答案:（1）3 A （2）i=3sin π300t A10.一线圈中产生的正弦交流电按i=10sin314t A 变化，求出当线圈从中性面起转过30°、60°、90°、120°所需时间及对应的电流值.思路解析：线圈从中性面开始转动产生的正弦式电流的标准是i=I max sin ωt ，式中ωt 表示线圈平面对中性面的夹角（单位是rad ），当线圈平面转过的角度θ1=30°时，由θ=π/6=314t 1，得经历的时间和对应的电流值分别为t 1=60013146=⨯s π s,i 1=10sin30° A=5 A 同理，当θ2=60°时，得t 2=30013143=⨯s π s,i 2=10sin60° A=53A 当θ3=90°时，得t 3=20013142=⨯s π s,i 3=10sin90° A=10 A 当θ4=120°时，得t 4=150131422=⨯s π s,i 4=10sin120° A=53A. 答案:t 1=6001 s i 1=5 A t 2=3001 s i 2=53A t 3=2001 s i 3=10 A t 4=1501 s i 4=53A 我综合 我发展11.一矩形线圈，面积是0.05 m 2，共100匝，线圈电阻r=1 Ω，外接电阻R=4 Ω，线圈在磁感应强度B=1/π T 的匀强磁场中以n=300 r/min 的转速绕垂直于磁感线的轴匀速转动，如图5-1-14所示.若从中性面开始计时，求：图5-1-14（1）线圈中感应电动势的瞬时值的表达式;（2）线圈中开始计时经1/30 s 时线圈中感应电流的瞬时值;（3）外电路R 两端电压的瞬时值表达式.思路解析：（1）线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，从中性面开始计时产生的感应电动势的瞬时值e=E m sin ωt ，其中ω=2n π，E m =NBS ω，代入数据可得2n π=2×5π rad/s=10π rad/s ，E m =NBS ω=100×π1×0.05×10π V=50 V 所以e=50sin10πt V.（2）由闭合电路欧姆定律有i=r R e +=10sin10πt,当t=301 s 时,i=10sin （10π×301）=10sin π3=53A=8.66 A.（3）由u=iR 得，u=40sin10πt V .答案:(1)e=50sin10πt V (2)i=8.66 A (3)u=40sin10πt V12.交流发电机给某一固定电阻供电时的电流i=I m sin ωt ，若将其电枢的转速提高1倍，其他条件不变，则电流变为多大？思路解析：本题的关键是理解感应电流、感应电动势的最大值与哪些因素有关，发电机产生的感应电动势的最大值E m =nBS ω，当给固定电阻供电时电流的最大值I m =r R nBS r R E m +=+ω，当转速提高1倍时，ω变为原来的2倍，其他条件不变时的电流最大值变为原来的2倍，其瞬时值变为i ′=2I m sin2ωt.13.如图5-1-15甲所示，长为L 的相距为d 的平行金属板与电源相连，一质量为m 、带电荷量为q 的粒子以速度v 0沿平行于金属板的中间射入两板之间，从粒子射入时刻起，两板间加交变电压，随时间变化规律如图5-1-15乙所示，求：为使粒子射出电场时的动能最小，所加电压U 0和周期各应满足什么条件？图5-1-15思路解析：要使粒子动能最小，电场力做功应为零，在电场中飞行时间为周期整数，即L/v 0=nT ，故周期满足条件为T=01nv (n=1,2,3,…)，要求电压U 0满足的条件是nT 时间内使纵向位移y ≤2d ,即2d ≥ns 1=n m d q U 20×(2T )2×2=n md qT U 420,所以U 0=22022qL v nmd (n=1，2，3，…)带电粒子在匀强电场中做类平抛运动，在电场力方向上先加速后减速，一个周期在电场方向上速度恰好为零，若粒子在场中运动时间恰为周期的整数倍，则粒子离开电场时动能最小. 答案:U 0=22022qLv nmd (n=1，2，3，…) T=01nv (n=1,2,3,…) 我创新 我超越14.磁铁在电器中有广泛的应用，如发电机，如图5-1-16所示，已知一台单相发电机转子导线框共有N 匝，线框长为l 1，宽为l 2，转子的转动角速度为ω，磁极间的磁感应强度为B ，导出发电机瞬时电动势e 的表达式.图5-1-16现在知道有一种永磁材料钕铁硼，用它制成发电机的磁极时，磁感应强度可增大到原来的k 倍，如果保持发电机结构和尺寸、转子转动角速度、需产生的电动势都不变，那么这时转子上的导线框需要多少匝？思路解析：线框在转动过程中，两条长边在切割磁感线，若从中性面开始计时，则经t s 线框转过的角度为θ=ωt ，两条长边相当于两个电源串联在一起，单匝中产生的电动势力：e 1=2Bl 1vsin θ=2Bl 1ω·22l sin θ=Bl 1l 2ωsin ωt.N 匝时相当于N 个电源串联，电动势为e=NBl 1l 2·ωsin ωt ，当B ′=kB 且ω不变时，e ′=N ′kBl 1l 2·ωsin ωt ，又e ′=e ，所以N ′=kN . 答案:NBl 1l 2ωsin ωtk N 15.曾经流行过一种向自行车车头供电的小型交流发电机，图5-1-17甲为其结构示意图，图中N 、S 是一对固定的磁极，abcd 为固定在转轴上的矩形线框，转轴过bc 边中点、与ab 边平行，它的一端有一半径r 0=1.0 cm 的摩擦小轮，小轮与自行车车轮的边缘相接触，如图5-1-17乙所示，当车轮转动时，因摩擦而带动小轮转动，从而使线框在磁极间转动，设线框由N=800匝线圈组成，每匝线圈的面积S=20 cm 2，磁极间的磁场可视作匀强磁场，磁感应强度B=0.010 T ，自行车车轮的半径R 1=35 cm ，小齿轮的半径R 2=4.0 cm ，大齿轮的半径R 3=10.0 cm(见图5-1-17乙)，现从静止开始使大齿轮加速转动，问大齿轮的角速度为多大才能使发电机输出电压的有效值U=3.2 V ？（假定摩擦小轮与自行车轮之间无相对滑动）图5-1-17思路解析：设摩擦小轮、车轮、小齿轮、大齿轮的角速度分别为ω1、ω2、ω3、ω4，其中ω2=ω3，当车轮转动线框中产生正弦交流电，其电动势最大值为E m =NBS ω，又E m =2U ，所以NBS ω1=2U ① 由于摩擦小轮和车轮边缘线速度相同，大齿轮和小齿轮边缘线速度相同，所以r 0ω2=ω2R 1，R 3ω4=R 2ω3，ω2=ω3，解得ω1=R 1R 3ω4/（R 2r 0） ② 由①②联立，得ω4=BSNR R U r R 31022=3.2 rad/s.小轮与车轮相摩擦，二者线速度相同；车轮与小齿轮绕同一轴转动，二者角速度相同；小齿轮与大齿轮由同一链条连接，二者线速度相同. 答案:3.2 rad/s。

高中物理人教版选修3选修3-2第五章第1节交变电流一、选择题（共5题；）1. 关于交变电流和直流电流的说法中正确的是（）A.如果电流大小随时间做周期性变化，则一定是交变电流B.直流电流的大小和方向一定不变C.交变电流一定是按正弦规律变化的D.交变电流的最大特征就是电流的方向随时间做周期性的变化2. 如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是（）A.线圈每转动一周，指针左右摆动两次B.图示位置为中性面，线圈中无感应电流C.图示位置ab边的感应电流方向为a→bD.线圈平面与磁场方向平行时，磁通量变化率为零3. 欲增大交流发电机的感生电动势而不改变频率，下面措施中不能采用的是（）A.增大转速B.增大磁感应强度C.增加线圈匝数D.增大线圈的包围面积4. 如图所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度ω逆时针匀速转动。

若以线圈平面与磁场夹角θ＝0∘时（如图）为计时起点，并规定当电流自a流向b时电流方向为正。

则下列四幅图中正确的是()A. B.C. D.5. 如图甲所示，a、b为两个并排放置的共轴线圈，a中通有如图乙所示的交变电流，则下列判断错误的是（）A.在t1到t2时间内，a、b相吸B.在t2到t3时间内，a、b相斥C.t1时刻两线圈间作用力为零D.t2时刻两线圈间吸引力最大二、多项选择题（共3题；）如图所示的4种电流随时间变化的图中，属于交变电流的有（）A. B.C. D.关于中性面，下列说法正确的是（）A.中性面就是穿过线圈的磁通量为零的面B.中性面就是线圈中磁通量变化率为零的面C.线圈过中性面时，电流方向必改变D.线圈过中性面时，感应电动势为零如图所示，一面积为S的单匝矩形线圈处于有界磁场中，能在线圈中产生交变电流的是（）A.将线圈水平向右匀速拉出磁场B.使线圈以OO′为轴匀速转动C.使线圈以ab为轴匀速转动D.磁场以B=B0sinωt规律变化三、填空题（共2题；）闭合线圈在匀强磁场中匀速转动，转速为240r/min，若线圈平面转至与磁场方向平行时的电动势2V，则从中性面开始计时，所产生的交流电动势的表达式为e＝________ V， s，交流电动势的大小为________ V．电动势的峰值为________ V，从中性面起经148一矩形线圈在匀强磁场中以角速度4πrad/s匀速转动，产生的交变电动势的图像如图所示．则交变电流的频率为________Hz，当t=0时，线圈平面与磁感线________，当t=0.5s时，e为________V．四、计算题（共2题；）如图所示，匝数为n，面积为S的矩形线圈在匀强磁场B中匀速转动，角速度为ω，求线圈从图示位置转过180∘时间内的平均感应电动势．如图所示，一边长为l的正方形线圈abcd绕对称轴OO′在匀强磁场中转动，转速为n= 120转/分，若已知边长l=20cm，匝数N=20，磁感应强度B=0.2T，求:（1）转动中的最大电动势及位置。

高中物理学习材料桑水制作一、选择题1．电子钟是利用LC 振荡电路来工作计时的，现发现电子钟每天要慢30 s ，造成这一现象的原因可能是：A ．电池用久了；B ．振荡电路中电容器的电容偏大了；C ．振荡电路中线圈的电感偏大了；D ．振荡电路中电容器的电容偏小了；2．交变电流通过一段长直导线，如果把这段长直导线绕成线圈，再接入原电路中，则线圈中将通过：A ．比原电流较强的电流；B ．比原电流较弱的电流；C ．与原电流相等的电流；D ．绕成线圈时没有电流。

3．如图13-4-1所示，在e 、f 间接上交流电源，保持电压最大值不变，使其频率增大，发现各灯的亮度变化情况是：灯1变暗，灯2变亮，灯3不变。

则黑箱a 、b 、c 中所接元件可能是A ．a 为电阻，b 为电容器，c 为电感线圈B ．a 为电阻，b 为电感线圈，c 为电容器C ．a 为电容器，b 为电感线圈，c 为电阻D ．a 为电感线圈，b 为电容器，c 为电阻 4．单匝闭合线框在匀强磁场中绕垂直于磁场方向的轴匀速转动，在转动的过程中，穿过线框中的最大磁通量为 ，最大感应电动势为Em ，a 1～ 图13—4—1b 2c 3e f下列说法中正确的是：A ．当穿过线框的磁通量为零时，线框中的感应电动势也为零B ．当穿过线框的磁通量减小时，线框中的感应电动势在增大C ．当穿过线框的磁通量等于0.5 时，线框中感应电动势为0.5EmD ．线框转动的角速度为Em/二、填空题5．如图13-4-2所示，正弦交变电流的电压最大值为311v ，负载电阻R=440Ω，若不考虑电表内阻对电路的影响，则交流电压表的读数为V ，交流电流表的读数为V 。

6．如图13-4-3所示的正弦交流电，正向和反向都是正弦交 流电，但峰值和半周期不等，则此交流电流的有效值 为 A 。

三、计算题7．一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动。

线圈匝数n=100，穿过每匝线圈的磁通量 随时间按正弦规律变，如图13-4-4所示，发电机内阻r=5.0Ω，外电路电阻R=95Ω。

第五章交变电流一、单选题1.如图甲所示, Ⅰ、Ⅱ两个并排放置的共轴线圈,Ⅰ中通有如图乙所示的交变电流,则下列判断错误的是()A．在t1到t2时间内,Ⅰ、Ⅱ相吸B．在t2到t3时间内,Ⅰ、Ⅱ相斥C．t1时刻两线圈间作用力为零D．t2时刻两线圈间吸引力最大2.如图所示,某小型发电站发电机输出的交流电压为500 V,输出的电功率为50 kW,用电阻为3 Ω的输电线向远处送电,要求输电线上损失功率为输电功率的0.6%,则发电站要安装一升压变压器,到达用户再用降压变压器变为220 V供用户使用(两个变压器均为理想变压器)．对整个送电过程,下列说法正确的是()A．输电线上的损失功率为300 WB．升压变压器的匝数比为1∶100C．输电线上的电流为100 AD．降压变压器的输入电压为4 700 V3.如图所示,把电阻R、电感线圈L、电容器C并联接到一交流电源上,三个灯泡的亮度相同,若保持电源电压大小不变,而将频率增大,则关于三个灯的亮度变化说法正确的是()A． A灯亮度不变,B灯变暗,C灯变亮B． A灯亮度不变,B灯变亮,C灯变暗C． A灯变暗,B灯亮度不变,C灯变亮D． A灯变亮,B灯变暗,C灯亮度不变4.如图所示,好多同学家里都有调光电灯、调速电风扇,是用可控硅电子元件来实现的,为经一双向可控硅调节后加在电灯上的电压,即在正弦交流电的每个二分之一周期内,前周期被截去,调节台灯上旋钮可以控制截去的多少,从而改变电灯上的电压,那么现在电灯上的电压为()A．B． 2U mC．D．U m5.关于线圈在匀强磁场中转动产生的正弦交变电流,下列说法正确的是()A．线圈平面每经过中性面一次,感应电流方向就改变一次,感应电动势方向不变B．线圈转动一周,感应电流的方向一定改变一次C．线圈平面每经过中性面一次, 感应电流和感应电动势方向都改变一次D．线圈转动一周, 感应电流和感应电动势方向一定都改变一次6.如图所示,甲、乙两个交流电路中,电源的输出电压、输出电流均相等．若理想变压器原、副线圈的匝数为n1、n2,则负载电阻R1与R2的比值为()A．n1∶n2B．n2∶n1C．n∶nD．n∶n7.一正弦交流电的电流随时间变化的规律如图所示．由图可知()A．该交流电的电流瞬时值的表达式为i＝2sin (100πt)AB．该交流电的频率是50 HzC．该交流电的电流有效值为2AD．若该交流电流通过R＝10 Ω的电阻,则电阻消耗的功率是20 W8.对于如图所示的电流I随时间t作周期性变化的图象,下列说法中正确的是()A．电流大小变化,方向不变,是直流电B．电流大小、方向都变化,是交流电C．电流最大值为0.2 A,周期为0.01 sD．电流大小变化,方向不变,不是直流电,是交流电9.在如图甲所示电路的MN间加如图乙所示正弦交流电,负载电阻为200 Ω,若不考虑电表内阻对电路的影响,则交流电压表和交流电流表的读数分别为()A． 311 V,1.10 AB． 220 V,1.10 AC． 220 V,3.11 AD． 311 V,3.11 A10.如图所示,一单匝矩形线圈ab边的长为l1,ad边的长为l2,在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动．从线圈处于图示位置开始计时(t＝0),则在t＝t0时线圈中的感应电动势为()A．Bl1l2ωsinωt0B．Bl1l2ωcosωt0C．Bl1l2ωsinωt0D．Bl1l2ωcosωt0二、多选题11.(多选)从某一装置输出的交流常常即有高频成分,又有低频成分．如果只需要把低频成分输送到下一级装置,可采用的电路是图中的()A．B．C．D．12.(多选)如图所示,边长为L＝0.2 m的正方形线圈abcd,其匝数为n＝10,总电阻为r＝2 Ω,外电路的最阻为R＝8 Ω,ab的中点和cd的中点的连线OO′恰好位于匀强磁场的边界线上,磁场的磁感应强度B＝1 T．若线圈从图示位置开始,以角速度ω＝2 rad/s绕OO′轴匀速转动,则以下判断中正确的是()A．在t＝时刻,磁场穿过线圈的磁通量为零,但此时磁通量随时间变化最快B．闭合电路中感应电动势的瞬时值表达式e＝0.8sin 2t VC．从t＝0时刻到t＝时刻,电阻R上产生的热量为Q＝3.2π×10－4JD．从t＝0时刻到t＝时刻,通过R的电荷量q＝0.02 C13.(多选)如图所示,平行板电容器与灯泡串联,接在交流电源上,灯泡正常发光,则()A．把电介质插入电容器,灯泡一定变亮B．把电容器两极板间距离增大,灯泡一定变亮C．把电容器两极板间距离减小,灯泡一定变亮D．使交流电频率增大,灯泡变暗三、实验题14.有一个教学用的可拆变压器,如图甲所示,它有两个外观基本相同的线圈A、B,线圈外部还可以绕线．(1)某同学用一多用电表的同一欧姆挡先后测量了A、B线圈的电阻值,指针分别对应图乙中的A、B 位置,由此可推断________线圈的匝数较多(选填“A”或“B”)．(2)如果把它看成理想变压器,现要测定A线圈的匝数,提供的器材有：一根足够长的绝缘导线、一只多用电表和低压交流电源,请简要叙述实验的步骤(写出要测的物理量,并用字母表示)________A线圈的匝数为nA＝________.(用所测物理量符号表示)四、计算题15.发电机的端电压为220 V,输出功率44 kW,输电导线的电阻为0.2 Ω,如果用初、次级线圈匝数之比为1∶10的升压变压器升压,经输电线后,再用初、次级线圈匝数比为10∶1的降压变压器降压供给用户．(1)画出全过程的线路示意图;(2)求用户得到的电压和功率;(3)若不经过变压而直接送到用户,求用户得到的电压和功率．16.某兴趣小组设计了一种发电装置,如图所示．在磁极与圆柱状铁芯之间形成的两磁场区域的圆心角α均为π,磁场均沿半径方向,匝数为N的矩形线圈．abcd的边长ab＝cd＝l、bc＝ad＝2l.线圈以角速度ω绕中心轴匀速转动、bc和ad边同时进入磁场,在磁场中,两条边所经过处的磁感应强度大小均为B,方向始终与两条边的运动方向垂直,线圈的总电阻为r,外接电阻为R.求：(1)线圈切割磁感线时,感应电动势的大小E m;(2)线圈切割磁感线时,bc边所受安培力的大小F;(3)外接电阻上电流的有效值I.17.一台发电机的功率是44 kW,用电阻为0.2 Ω的导线输送到用户,(1)若用220 V的电压输电,输电线上的电流多大？输电线发热损失的功率是多少？(2)若用22 kV的电压输电,输电线上电流多大？输电线发热损失的功率又是多少？五、填空题18.如图所示,一交流发电机线圈共50匝,ab＝0.1 m,bd＝0.2 m,总电阻为10 Ω,在B＝0.5 T的匀强磁场中从磁通量最大位置开始以100 r/s的转速匀速转动,外电路中接有R为40 Ω的电阻,当线圈转过周期时,电流表的读数为________;电压表读数为________;这段时间内通过外电阻R的电荷量为________．19.正弦交流电是由闭合线圈在匀强磁场中匀速转动产生的．线圈中感应电动势随时间变化的规律如图所示,则此感应电动势的有效值为________V.20.下图是交流发电机的示意图．为了清楚,老师只画出了一匝线圈(实际共有N匝)．线圈AB边(长l1)连在金属环K上,CD边(长也为l1)连在滑环L上;导体做的两个电刷E、F分别压在两个滑环上,线圈在转动时可以通过滑环和电刷保持与外电路的连接．假定线圈沿逆时针方向以角速度ω0匀速转动,如图甲至丁．(左边为N极,右边为S极;外面是K环,里面是L环)那么：(1)线圈转到上述图示的________位置时,线圈中电流最大;(2)线圈由丙转到丁的过程中,AB边中电流的方向____________;(3)当AD边和BC边长均为l2,磁场可视为磁感应强度B的匀强磁场,整个电路总电阻设为R,以丙图位置计时t＝0,则线圈中电流随时间变化的规律为i＝____________.21.如图所示,单匝矩形闭合导线框abcd全部处于磁感应强度为B的匀强磁场中,线框面积为S,电阻为R.线框绕与cd边重合的竖直固定转轴以角速度ω匀速转动,线框中感应电流的有效值I＝________.线框从中性面开始转过的过程中,通过导线横截面的电荷量q＝________.22.如图为一用理想变压器供电的电路示意图,其中交流电源的内阻忽略不计,L1为与原线圈串联的灯泡,灯泡L2、L3为副线圈的负载,开始时开关S断开,现在闭合开关S,不考虑温度变化对灯丝电阻的影响,则L1________,L2________(填“变亮”“变暗”或“亮度不变”)答案解析1.【答案】D【解析】t1到t2时间内,Ⅰ中电流减小,Ⅰ中的磁场穿过Ⅱ的磁通量逐渐减少,因此Ⅱ产生与Ⅰ同向的磁场,故Ⅰ、Ⅱ相吸,所以选项A正确,同理选项B正确;t1时刻Ⅰ中电流最大,但变化率为零,Ⅱ中无感应电流,故两线圈的作用力为零,C正确;t2时刻Ⅰ中电流为零,但此时电流的变化率最大,Ⅱ中的感应电流最大,但相互作用力为零,D错误．故选D.2.【答案】A【解析】输电线上的损失功率为0.6%×50 kW＝300 W,选项A正确．由I2R＝300 W可得输电线上电流I＝10 A,升压变压器副线圈电压为5 000 V,升压变压器的匝数比为1∶10,选项B、C错误．输电线损失电压为IR＝30 V,降压变压器的输入电压为4 970 V,选项D错误．3.【答案】A【解析】4.【答案】A【解析】此图象所示电压与正弦半波电压等效,由2·＝T,得：U＝.5.【答案】C【解析】当线圈在匀强磁场中转动产生交变电流时,线圈平面每经过中性面一次,感应电流与感应电动势方向均改变一次,转动一周,感应电流方向改变两次．故选C.6.【答案】C【解析】设电源的电压为U1,则R1消耗的功率P1＝,根据电压与匝数成正比得U2＝U1,则R2消耗的功率P2＝,因为P1＝P2,所以＝,故选C.7.【答案】D【解析】由图象可知,交流电的最大值为 2 A,电流的周期为0.04 s,交流电的角速度ω＝＝rad/s＝50π rad/s,所以交流电的电流瞬时值的表达式为i＝2sin (50πt)(A),所以A错误;交流电的频率为f＝＝Hz＝25 Hz,所以B错误;交流电的电流有效值为A＝A,所以C错误;交流电的电流有效值为A,所以电阻消耗的功率P＝I2R＝()2×10 W＝20 W,所以D正确．8.【答案】A【解析】由图象可知：电流的大小变化,方向始终不发生变化,所以是直流电,电流最大值为0.2 A,周期为0.02 s,A正确,B、C、D错误．9.【答案】B【解析】交流电源电压的有效值U＝V≈220 V;由欧姆定律可知,电路中电流I＝＝A＝1.1A.10.【答案】D【解析】因为开始时刻线圈平面与磁感线平行,即从垂直中性面开始运动,所以开始时刻中感应电动势最大,且E m＝Bl1l2ω,感应电动势的表达式应为余弦形式,因此在t＝t0时刻线圈中的感应电动势为Bl1l2ωcosωt0,选项D正确．11.【答案】AD【解析】由于只需将低频成分输送到下一级装置,可将高频成分分流,但低频成分不能通过,即需要高频旁路电容器,选项A正确．也可以直接阻碍高频成分通过,即阻高频、通低频,可以采用高频扼流圈,选项D正确．12.【答案】AD【解析】线圈在磁场中转动,E m＝nBSω＝0.4 V,B项错;当线圈平面与磁场平行时磁通量变化最快,A 正确;QR＝I2Rt＝[]2Rt＝1.6 π×10－3J,C错;q＝n＝0.02 C,D正确．13.【答案】AC【解析】在电容器中插入电介质或把电容器两极板间距离减小,电容C增大,容抗减小,电流增大,灯泡变亮;当频率增大时,容抗减小,灯泡也变亮;把电容器两板间的距离增大,将使电容器C减小,容抗增加,灯泡将变暗．14.【答案】(1)A(2)①用长导线绕一个n匝线圈,作为副线圈替代A线圈;②把低压交流电源接B 线圈,测得线圈的输出电压为U;③用A线圈换下绕制的线圈测得A线圈的输出电压为UA n【解析】(1)A由题图乙可知A位置的阻值大于B位置的阻值,由电阻定律可得A线圈的匝数多于B线圈的．(2)①用长导线绕一个n匝线圈,作为副线圈替代A线圈;②把低压交流电源接B线圈,测得线圈的输出电压为U;③用A线圈换下绕制的线圈测得A线圈的输出电压为UA.则nA＝n.15.【答案】(1)(2)219.6 V 4.392×104W(3)180 V 3.6×104W【解析】(1)示意图如下图所示．(2)由图可知,升压变压器次级的输出电压U2＝U1＝2 200 V．据理想变压器P入＝P出,则升压变压器次级的输出电流I2＝＝A＝20 A,输电线上的功率损失和电压损失分别为P损＝I R线＝202×0.2 W＝80 W.U损＝ΔU＝IR线＝20×0.2 V＝4 V.所以降压变压器初级上的输入电压和电流为U3＝U2－U损＝2 200 V－4 V＝2 196 V,I3＝I2＝20 A.降压变压器次级的输出电压和电流为U4＝U3＝×2 196 V＝219.6 V,I4＝I3＝10×20 A＝200 A.用户得到的功率为P4＝U4·I4＝219.6×200 W＝4.392×104W.(3)若直接用220 V低压供电,电路如图所示,则输电电流I＝＝A＝200 A.输电线路上的电压损失ΔU＝IR线＝200×0.2 V＝40 V.所以用户得到的电压U2＝U1－ΔU＝220 V－40 V＝180 V,用户得到的功率为P＝U2I＝180×200 W＝3.6×104W.16.【答案】(1)2NBl2ω(2)(3)【解析】(1)bc,ad边的运动速度v＝ω,感应电动势E m＝4NBlv,解得E m＝2NBl2ω.(2)电流I m＝,安培力F＝2NBI m l,解得F＝.(3)一个周期内,通电时间t＝T,R上消耗的电能W＝I Rt,且W＝I2RT解得I＝.17.【答案】(1)200 A 8×103W(2)2 A0.8 W【解析】(1)P＝UI,44×103W＝220×I,I＝200 AP损＝I2R P损＝8×103W(2)P＝U′I′44×103W＝22 000×I′I′＝2 A P′损＝I′2RP′损＝0.8 W18.【答案】40ππ0.01【解析】根据公式E m＝NBSω可得过程中产生的最大电动势为：E m＝NBSω＝50×0.5×0.1×0.2×100×2π＝100π,路程电压为：U＝·＝40π V,即电压表的示数为40π V,电流表的示数为：I＝＝π,q＝It＝N t＝N＝0.01 C.19.【答案】220【解析】由有效值的定义式得：××2＝T,得：U＝220 V.20.【答案】(1)乙和丁(2)A→B(3) ±sinω0t【解析】(1)当磁通量为零时电流最大(2)由楞次定律可判断电流方向为逆时针方向(3)峰值为NBSω,瞬时值为i＝I m sinω0t＝sinω0t21.【答案】【解析】电动势最大值E m＝BSω.有效值E＝＝BSω.由闭合电路欧姆定律可得I＝＝,电荷量q＝I·Δt＝·Δt＝＝.22.【答案】变亮变暗【解析】常规分析方法：(1)假定变压器副线圈的输出电压不变,闭合开关S造成副线圈的负载电阻减小,使副线圈中的电流增大,从而造成原线圈中的电流增大,进而增大了灯泡L1的分压,因电源电压恒定,导致原线圈两端的电压减小,致使副线圈的输出电压减小,这个结果与前面讨论副线圈中的电流变化情况时假定副线圈的输出电压不变矛盾;(2)若认定副线圈的输出电压减小,闭合开关S后,副线圈的负载电阻减小,这样分析副线圈中的电流变化就很困难……问题很难说清楚．等效电阻法上述定性讨论的失败提示我们要从定量的角度处理,因这里的三个灯泡不在一个闭合电路中,需要把变压器和灯泡L2、L3进行等效处理,设变压器原、副线圈的匝数比为n1∶n2,副线圈的负载电阻为R,根据前面推导出的公式,变压器及其副线圈的负载可等效为R′＝R.这样这个问题的电路图就等效为下图,当闭合开关S后,副线圈的负载电阻R减小,电路图中的等效电阻R′也因此减小,电路中的电流I增大,即原线圈中的电流I1增大,灯泡L1的亮度(P L1＝I R L)一定增大,即L1变亮;根据串联分压规律可知原线圈两端的电压U1一定减小,所以L2的亮度(P L2＝)一定减小,即L2变暗．。

人教版高二选修3-2第五章第1节交变电流课时练习学校:___________姓名：___________班级：___________考号：___________一、多选题1．下列图像中属于交变电流的有（）A．B．C．D．2．如图所示，一面积为S的单匝矩形线圈处于有界磁场中，能使线圈中产生交变电流的是( )A．将线圈水平向右匀速拉出磁场B．使线圈以OO′为轴匀速转动C．使线圈以ab为轴匀速转动D．磁场以B＝B0sin ωt规律变化3．一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴匀速转动，线圈中的感应电动势e随时间t变化的规律如图所示，则下列说法正确的是（）A ．图中曲线是从线圈平面与磁场图方向平行时开始计时的B ．1t 和3t 时刻穿过线圈的磁通量为零C ．1t 和3t 时刻穿过线圈的磁通量的变化率为零D ．感应电动势e 的方向变化时，穿过线圈的磁通量最大4．在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图像如图乙所示。

已知矩形线圈的匝数100N =，以角速度100rad/s ωπ=绕OO '轴匀速转动，则（ ）甲. 乙.A ．0.005s t =时线圈中磁通量的变化率为零B ．0.01s t =时线圈平面与中性面重合C ．穿过线圈的最大磁通量为1WbD ．1s 内交变电流方向改变100次 5．图甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，A 为交流电流表线圈绕垂直于磁场方向的水平轴OO '沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示，以下判断正确的是（ ）甲. 乙.A ．通过电阻R 的电流的最大值为B ．线圈转动的角速度为50π rad/sC ．0.01s 时线圈平面与磁场方向平行D ．0.02s 时电阻R 中电流的方向自右向左 6．如图所示，矩形线圈abcd 的边长分别是ab ＝L ，ad ＝D ，线圈与磁感应强度为B 的匀强磁场平行，线圈以ab 边为轴做角速度为ω的匀速转动，下列说法正确的是(从图示位置开始计时)( )A ．t ＝0时线圈的感应电动势为零B．转过90°时线圈的感应电动势为零C．转过90°的过程中线圈中的平均感应电动势为12BLD ωD．转过90°的过程中线圈中的平均感应电动势为2BLD ωπ7．如图所示为演示交变电流产生的装置图。

2017-2018学年 1 交变电流知识点一 交变电流的产生1．(多选)当交流发电机的线圈转到线圈平面与中性面重合时，下列说法中正确的是( )A ．电流将改变方向B ．磁场方向和线圈平面平行C ．线圈的磁通量最大D ．线圈产生的感应电动势最大 2．(多选)如图L 5-1-1所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，从线圈平面与磁场方向平行时开始计时，则在0～π2ω这段时间内( )图L 5-1-1A ．线圈中的感应电流一直在减小B ．线圈中的感应电流先增大后减小C ．穿过线圈的磁通量一直在减小D ．穿过线圈的磁通量的变化率一直在减小 知识点二 交变电流的变化规律3．交流发电机在工作时电动势为e ＝E m sin ωt ，若将发电机的转速提高一倍，同时将电枢所围面积减小一半，其他条件不变，则其电动势变为( )A ．e′＝E m sin ωt2B ．e′＝2E m sin ωt2C ．e′＝E m sin 2ωtD ．e′＝E m2sin 2ωt4．如图L 5-1-2所示，匀强磁场B ＝0.1 T ，所用矩形线圈的匝数N ＝100匝，边长ab ＝0.2 m ，bc ＝0.5 m ，以角速度ω＝100π rad /s 绕垂直于磁场方向的OO′轴匀速转动．试求：(1)交变电动势的峰值；(2)从线圈平面垂直于磁感线时开始计时，线圈中瞬时感应电动势的表达式；(3)若线圈平面平行于磁感线时开始计时，求线圈在t ＝T6时刻的电动势大小．知识点三交变电流的图像5．线圈在匀强磁场中匀速转动，产生交流电的图像如图L5-1-3所示，由图可知()图L5-1-3A．在A和C时刻线圈处于中性面位置B．在B和D时刻穿过线圈的磁通量为零C．在A到D时刻线圈转过的角度为π弧度D．在A和C时刻磁通量变化率的绝对值最大6．如图L5-1-4甲所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的垂直于磁场方向的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时(如图乙所示)为计时起点，并规定当电流自a流向b时电流方向为正．则图L5-1-5中描述电流变化规律的图像正确的是()图L5-1-4图L5-1-57．一矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图L5-1-6甲所示，则下列说法中正确的是()A．t＝0时刻，线圈平面与中性面垂直B．t＝0.01 s时刻，Φ的变化率最大C．t＝0.02 s时刻，电动势达到最大D．该线圈产生的交变电动势随时间变化的图像如图乙所示8．如图L5-1-7所示，面积均为S的线圈均绕其对称轴或中心轴在磁感应强度为B的匀强磁场中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsinωt的是()图L5-1-79．(多选)矩形线圈的匝数为50匝，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈的磁通量随时间的变化规律如图L5-1-8所示，下列结论正确的是()图L5-1-8A．在t＝0.1 s和t＝0.3 s时，电动势最大B．在t＝0.2 s和t＝0.4 s时，电动势改变方向C．电动势的最大值是157 VD．在t＝0.4 s时，磁通量变化率达最大，其值为3.14 Wb/s10．一矩形线圈有100匝，面积为50 cm2，线圈内阻r＝2 Ω，在匀强磁场中绕垂直于磁场方向的轴匀速转动，从线圈平面与磁场平行时开始计时，已知磁感应强度B＝0.5 T，线圈的转速n＝1200 r/min，外接一电阻，阻值为R＝18 Ω，试写出电阻两端电压瞬时值的表达式．11．如图L 5-1-9所示，在匀强磁场中有一个“π”形导线框可绕AB 轴转动，AB 轴与磁场方向垂直，已知匀强磁场的磁感应强度B ＝5 2π T ，线框的CD 边长为20 cm ，CE 、DF长均为10 cm ，转速为50 r /s .从图示位置开始计时．(1)写出线框中感应电动势的瞬时值表达式． (2)在e-t 坐标系中作出线框中感应电动势随时间变化的图像．图L 5-1-91 交变电流1．AC [解析] 当线圈平面与中性面重合时，磁通量最大，磁通量的变化率为零，感应电动势为零，电流将改变方向．故选A 、C .2．AD [解析] 线圈在图示位置时，线圈平面与磁场平行，感应电流最大，因为π2ω＝T 4，在0～π2ω时间内线圈转过四分之一个周期，感应电流从最大减小为零，磁通量逐渐增大． 3．C [解析] 本题考查交变电压的瞬时值表达式e ＝E m sin ωt ，而E m ＝NBωS ，当ω加倍而S 减半时，E m 不变，故正确答案为C .4．(1)314 V (2)e ＝314sin 100πt (V ) (3)157 V [解析] (1)由题可知：S ＝ab·bc ＝0.2×0.5 m 2＝0.1 m 2，感应电动势的峰值E m ＝NBSω＝100×0.1×0.1×100π V ＝100π V ＝314 V .(2)感应电动势的瞬时值e ＝E m sin ωt ＝314sin 100πt (V )．(3)线圈从线圈平面平行于磁感线时开始计时，感应电动势的瞬时值表达式为 e ＝E m cos ωt ，代入数值得e ＝314cos 100πt (V )当t ＝T 6时，e ＝314cos π3V ＝157 V .5．D [解析] 当线圈在匀强磁场中转到位于中性面时，磁通量最大，感应电动势为零，感应电流为零，B 、D 两时刻线圈位于中性面，A ，B 错误．当线圈平面与磁感线平行时，磁通量为零，磁通量的变化率最大，感应电动势最大，感应电流最大，A 、C 时刻线圈平面与磁感线平行，D 正确．在A 到D 时刻线圈转过的角度为3π2弧度，C 错误．6．D [解析] 在初始位置ad 和bc 切割磁感线，产生感应电流，由楞次定律可知电流的方向为a→d→c→b→a ，是负值，选项A 、B 错误．当再转过π4时，线圈处在中性面位置，感应电流为零，则选项C 错误，选项D 正确．7．B [解析] 由题图甲可知t ＝0时刻，线圈的磁通量最大，线圈处于中性面，t ＝0.01 s 时刻，磁通量为零，但磁通量的变化率最大，所以A 项错误，B 项正确．t ＝0.02 s 时，电动势应为零，C 、D 项均错误．8．A [解析] 线圈在匀强磁场中绕垂直于磁场的轴匀速转动，且从中性面开始计时，产生的电动势e ＝BSωsin ωt ，由此判断，只有A 选项符合．9．CD [解析] 由Φ­t 图像可知Φmax ＝BS ＝0.2 Wb ，T ＝0.4 s ，又因为N ＝50匝，所以E max ＝NBSω＝NΦmax ·2πT ＝157 V ，C 正确；t ＝0.1 s 和0.3 s 时，Φ最大，e ＝0，电动势改变方向；t ＝0.2 s 和0.4 s 时，Φ＝0，e ＝E max 最大，故A 、B 错误，根据线圈在磁场中转动时产生感应电动势的特点知，当t ＝0.4 s 时，ΔΦΔt 最大，ΔΦΔt＝3.14 Wb /s ，D 正确．10．u ＝9πcos 40πt (V )[解析] 角速度ω＝2πn ＝2π·120060 r /s ＝40π rad /s ，最大值E m ＝NBSω＝100×0.5×50×10－4×40π V ＝10π V ， 线圈中感应电动势e ＝E m cos ωt ＝10πcos 40πt (V )，由闭合电路欧姆定律，有i ＝e R ＋r ＝e 18＋2＝e 20A ，故电阻两端电压u ＝Ri ＝18×120×10πcos 40πt (V )＝9πcos 40πt (V )．11．(1)e ＝10 2cos 100πt (V ) (2)如图所示[解析] (1)开始计时的位置为线圈平面与磁感线平行的位置，在t 时刻线框转过的角度为ωt ，此时刻，e ＝Bl 1l 2ωcos ωt ，即e ＝BSωcos ωt.其中B ＝5 2π T ，S ＝0.1×0.2 m 2＝0.02 m 2，ω＝2πn ＝2π×50 rad /s ＝100π rad /s ，故e ＝5 2π×0.02×100πcos 100πt (V )＝10 2cos 100πt (V )．(2)线框中感应电动势随时间变化的图像如图所示．。

姓名，年级：时间：第五章第1节考点对应题号1。

交变电流的产生1、2、3、7、8、10 2。

正弦式交变电流瞬时值、峰值4、8、11、123.交变电流的图象4、5、6、9、11、121．（多选）如图所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，从线圈平面与磁场方向平行时开始计时，则在0~错误!这段时间内( )A．线圈中的感应电流一直在减小B．线圈中的感应电流先增大后减小C．穿过线圈的磁通量一直在减小D．穿过线圈的磁通量的变化率一直在减小AD解析在现在这个位置上，线圈平面与磁场方向平行,感应电流最大，在0～错误!时间内线圈转过四分之一个圆周，感应电流从最大减小为零，磁通量变化率从最大减小为零,磁通量逐渐增大，故选项A、D正确．2．(多选）如图所示,一矩形线圈绕与匀强磁场垂直的中心轴旋转，切割磁感线的两边通过导体圆环外接电阻R，自图示位置开始以角速度ω匀速转动，则通过R的电流( ）A．大小和方向都不断变化B．方向不变,大小不断变化C．变化的规律i＝I m sin ωt D．变化的规律i＝I m cos ωtAD解析线圈在匀强磁场中匀速转动时产生正弦（或余弦）交变电流，和电阻R构成闭合回路,电流的大小、方向均发生变化，故选项A正确，B错误；由于线圈开始时位于垂直于中性面的平面，所以i＝I m cos ωt,故选项D正确,C错误．3．(多选）如图所示，一正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动,沿着OO′观察，线圈沿逆时针方向转动，已知匀强磁场的磁感应强度为B，线圈匝数为n，边长为l，电阻为R，转动的角速度为ω。

则当线圈转至图示位置时（）A．线圈中感应电流的方向为abcda B．穿过线圈的磁通量为零C．线圈中的感应电流为错误!D．穿过线圈磁通量的变化率为零BC解析题中图示位置,线圈平面与磁场方向平行，所以穿过线圈的磁通量为零，磁通量的变化率最大，选项B正确,D错误；此时由右手定则可知电流方向为adcba，选项A错误；由峰值表达式E m＝nBSω可知I m＝错误!，题中图示位置的感应电流等于峰值，选项C正确．4．(多选）矩形线圈的匝数为50匝，在匀强磁场中绕垂直于磁场的轴匀速转动时．穿过线圈的磁通量随时间的变化规律如图所示，下列结论正确的是( )A．在t＝0。
