第七部分低压终端配电产品选型指南7-17-2A c t i 9系列的主要产品Acti 9 断路器安装结构示意图78910115432161. iC65断路器2. iMN/iMN s欠压脱扣器或iMSU过压脱扣器3. iMX/iMX+OF分励脱扣器4. iSD报警接点或OF/SD+OF双重切换接点5. iOF辅助接点6. Vigi iC65剩余电流动作附件7. Multiclip配电模块8. 断路器插拔式底座9. 间隔件10. 旋转手柄11. 手柄锁扣77-37-47-5i C 65断路器选型表-/ + 说明：1. K 系列i C 65断路器分断能力6000A ，额定电流6～32A ，不可选用剩余电流动作保护附件及电气附件。
2. i C 65系列仅B 曲线有3A 的产品。
3. i C 65L 无B 曲线产品。
举例：产品号：i C 65N C 20A /2P V E 30m A 。
表示：i C 65小型断路器，6k A 分断，C 曲线，额定电流20A ，2极带电子式剩余电流保护附件，额定剩余电流30m A 。
7-6i C 60L M A 断路器选型表i C 60/ + 说明：1. i C 60L M A 为单磁式小型断路器，无过载保护。
须与热继电器等元件配合，实现过载保护。
举例：产品号：i C 60L M A 16A /3P i M N 。
表示：i C 60L M A 单磁式小型断路器，分断能力15k A ，额定电流16A ，3极，配i M N 欠压脱扣单元。
7-7i D P N 断路器选型表+ 说明：1. K 系列i D P N 断路器分断能力4500A ，额定电流6～32A ，不可选用剩余电流动作保护附件及电气附件。
2. V E C +表示最新的18m m 一体式剩余电流动作保护器(R C B O )，i D P N a /N V i g i +，电子式，A C 类，30m A ，额定电流10~25A ，不可拼装电气附件3. i D P N a 无2A 型号。
1.CVS400F-3P-400A/ NSX400F/3P MIC2.3；NSX/CVS表示施耐德的CVS 、NSX系列塑壳开关，400表示额定电流400A，F表示开断电流为36KA（分断等级：36KA，50KA，70KA，100KA，150KA），3P表示三极；Mic 2.3表示三段式电流保护。
断路器NSX400H MIC5.2A 315：“NSX”施耐德品牌塑壳断路器“400”表示壳架电流400A“H”表示分断能力为70KA，“MIC5.2A”表示脱扣单元型号：三段保护+电流表，“315”表示额定电流为315A2.INS400：施耐德负荷开关3极400A的负荷隔离开关3.WEFPT-*FB：施耐德电气火灾监测器4.C65N-3P-16A：C65N-63为施耐德的型号，3p表示三相空开，16A表示额定电流为16A5.CJR3-25/U：热继电器，CJR是型号，额定电流为25安；CJ3-18是交流接触器，CJ3是型号，额定电流为18安.6.断路器中的额定电流，长延时电流，短延时电流，瞬时脱扣电流：额定电流是断路器标称电流。
长延时电流，短延时电流，瞬时脱扣电流也3段保护，也就是过载长延时，短路短延时，短路瞬动。
短路短延时保护能起到防越级跳闸的功能；当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护（由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电）。
如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。
断路器中的额定电流是断路器可以长期通过的正常电流；长延时电流：是断路器中通过的过负荷电流；短延时电流：是继电保护按时段跳闸保护的短路电流；瞬时脱扣电流：是断路器控制线路或设备的最大短路电流7.交流接触器：供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。
新编B施耐德西门子各元器件对比表公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-一、ABB、施耐德、西门子各元器件型号对比表二、ABB塑壳T系列的特点应用领域广ABB Tmax 塑壳断路器除了可用于常规的工业、建筑领域，亦可用于如煤矿、铁路隧道、太阳能、港口等特殊应用领域。
体积小巧Tmax 塑壳断路器具有比市场上同类产品都高的性能尺寸比，可为用户提供更多的空间来进行电缆布线。
Tmax T2 为同类产品中体积最小的电子式塑壳断路器，额定电流从4A开始，过载和短路电流曲线亦可精确整定。
适用于长距离配电的短路保护Tmax T4-T5 塑壳断路器在690V的电压下，依然可以达到80kA的分断能力。
电子脱扣器短路保护电流值，可在1－12倍额定电流区间内连续可调，并确保不同类型负载长距离配电的短路保护。
RC漏电和接地保护Tmax一体化的RC 漏电和接地保护功能，解决了诊断远端单相对地短路故障和小电流不脱扣的问题，具有一体化安装方式、体积紧凑、零序互感器内置、安装简便、测量精准等特点。
一体化无缝连接保护电动机可选用 Tmax PR221MP / PR222MP + A 接触器，改变了传统的使用断路器 + 接触器 + 热继电器的模式，实现了断路器和接触器一体化无缝连接，无需接继电器就可实现过载保护，省却电缆布线步骤，节省安装时间。
提供起动电流时间整定、相不平衡、触头热记忆等功能三、ABB框架E系列的特点性能优异，体积紧凑Emax框架断路器秉承ABB产品一贯的优良传统，性能卓越、外形更紧凑，节约了开关柜的空间。
断路器采用模块化的设计，安装更方便。
全系列采用相同的高度及深度，更容易在低压开关柜上整合，大幅度减少了安装的尺寸。
Emax 空气断路器全钢结构设计，外壳采用特殊聚酯材料，耐腐蚀、隔热、绝缘能力强且具备很高的阻燃特性，即使在火焰中也不易燃烧，有效的防止了电气火灾的进一步扩散。
限流型开关选用多重分断和独特灭弧室设计等限流技术，提高了断路器的极限分断能力，减少了短路发生时电网的允通能量，可大幅度地降低预期故障电流的峰值，降低电动应力和热应力，减少电缆及母排的尺寸规格。

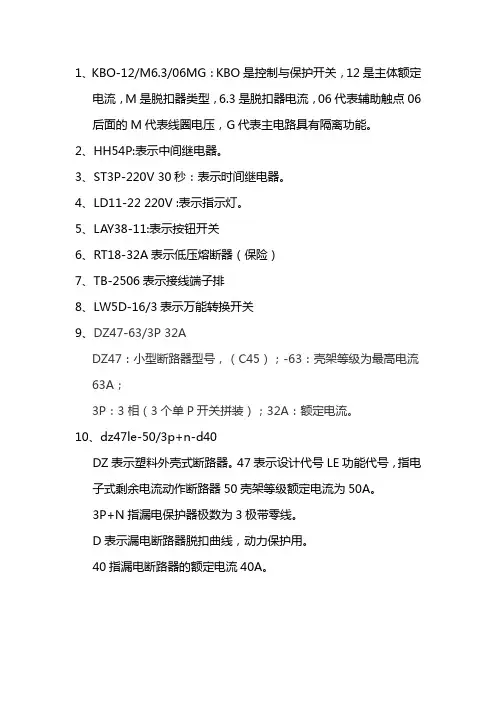

1、KBO-12/M6.3/06MG：KBO是控制与保护开关，12是主体额定
电流，M是脱扣器类型，6.3是脱扣器电流，06代表辅助触点06后面的M代表线圈电压，G代表主电路具有隔离功能。
2、HH54P:表示中间继电器。
3、ST3P-220V 30秒：表示时间继电器。
4、LD11-22 220V :表示指示灯。
5、LAY38-11:表示按钮开关
6、RT18-32A表示低压熔断器（保险）
7、TB-2506表示接线端子排
8、LW5D-16/3表示万能转换开关
9、DZ47-63/3P 32A
DZ47：小型断路器型号，（C45）；-63：壳架等级为最高电流63A；
3P：3相（3个单P开关拼装）；32A：额定电流。
10、dz47le-50/3p+n-d40
DZ表示塑料外壳式断路器。
47表示设计代号LE功能代号，指电子式剩余电流动作断路器50壳架等级额定电流为50A。
3P+N指漏电保护器极数为3极带零线。
D表示漏电断路器脱扣曲线，动力保护用。
40指漏电断路器的额定电流40A。

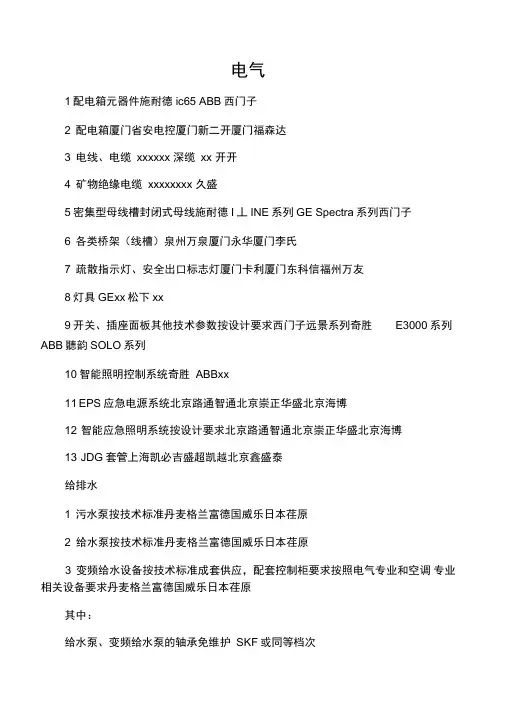

电气1配电箱元器件施耐德ic65 ABB西门子2 配电箱厦门省安电控厦门新二开厦门福森达3 电线、电缆xxxxxx 深缆xx 开开4 矿物绝缘电缆xxxxxxxx 久盛5密集型母线槽封闭式母线施耐德I丄INE系列GE Spectra系列西门子6 各类桥架（线槽）泉州万泉厦门永华厦门李氏7 疏散指示灯、安全出口标志灯厦门卡利厦门东科信福州万友8灯具GExx松下xx9开关、插座面板其他技术参数按设计要求西门子远景系列奇胜E3000系列ABB聽韵SOLO系列10智能照明控制系统奇胜ABBxx11 EPS应急电源系统北京路通智通北京崇正华盛北京海博12 智能应急照明系统按设计要求北京路通智通北京崇正华盛北京海博13 JDG套管上海凯必吉盛超凯越北京鑫盛泰给排水1 污水泵按技术标准丹麦格兰富德国威乐日本荏原2 给水泵按技术标准丹麦格兰富德国威乐日本荏原3 变频给水设备按技术标准成套供应，配套控制柜要求按照电气专业和空调专业相关设备要求丹麦格兰富德国威乐日本荏原其中：给水泵、变频给水泵的轴承免维护SKF或同等档次给水泵、变频给水泵的轴封按设计要求EAGLE、JOHNCRANE、博格xx给水泵、变频给水泵的电机按设计要求ABB或同等档次变频给水泵控制柜的PLC按设计要求西门子、ABB、霍尼韦尔4截止阀DNC 5（铜质上海冠龙TYCO danfoss5蝶阀、闸阀DN>50,全铜壳铜芯上海冠龙TYCO danfoss6 防爆波阀上海冠龙TYCO danfoss7 过滤器、止回阀、浮球阀、自动排气阀、减压阀各种规格,按设计要求。
过滤器DN> 50 上海冠龙TYCO danfoss8电动阀按设计要求danfoss霍尼韦尔江森9 金属软管、橡胶软接、膨胀节按设计要求上海淀山湖上海环新上海环尔静10不锈钢水箱按设计要求，参照国家建筑标准设计图集02S101成套供应。
xxxxxxxxxx三角11 PPR室内给水管厚度按国标浙江天雁浙江金德广东顾地12 镀锌钢管沟槽管件厚度按国标山东亿佰通上海瑞孚济南迈克13 镀锌钢管厚度按国标浙江金洲天津银泽广东华歧14 钢塑复合管厚度按国标上海德士成都贝根江苏腾达15 衬塑钢管厚度按国标上海德士成都贝根江苏腾达16 水表按设计要求，并经水务检测认可。
低压元器件汇总1．施耐德：空气断路器MT，塑壳断路器NS，微型断路器，交流接触器LC1，热继电器LR2，信号灯、按钮XB2系列，隔离开关INT系列，避雷器PRD65系列，软起动器ATS48Q，变频器ATV系列, 电动机保护器GV2系列，双电源切换装置ATS系列，2．梅兰日兰：微型开关C65N，漏电开关Vigi，NC100H，3．上海人民电器：框架开关RMW1，DW15系列，ME系列，塑壳开关RMM1，DZ系列，热继电器T系列，交流接触器B系列，CK1系列，4．ABB：空气断路器F系列，E系列(带MIC5.0P控制单元)，塑壳断路器S 系列，接触器A系列，热继电器UA，TA系列，变频器ACS800系列，ACS401系列，ACS601系列，软起动器PSTB系列，PSS系列，PST系列，微型断路器S250、S270系列，双电源切换装置DPT/SE系列，隔离开关E273系列，小型隔离开关E233，功率因数控制器RVC系列, 刀熔开关OESA, 电涌保护器OVR系列, 电动机保护继电器SPEM系列，避雷器OVR3N系列，5．西门子: 框架式断路器3WL系列(外配PM500加通讯接口)，塑壳断路器3VF、3VU系列，微型开关3RV系列，接触器3RT，3RU，3TF系列，热继电器3UF50，3UA系列，微型开关5SX7、5SX4系列，6．杭州之江开关厂：空气断路器HSW1系列，塑壳断路器HSM1系列，DZ20系列，交流接触器HSC1系列，微型开关HSM8系列，7．凯帆公司：空气断路器KFW2系列，塑壳开关KFM2，双电源切换开关KFQ系列，8．上海华通开关厂：框架式断路器ZW1，塑壳断路器SM30S系列9．金钟默勒电器：框架断路器IZMH3分断能力为100KA、IZMB2分断能力为80KA、IZMN1分断能力为65KA，接触器DIL，热继电器Z系列，塑壳断路器NZM系列，微型断路器L7系列，10．常熟开关厂：塑壳断路器CM1系列，框架断路器CW1，交流接触器CK1，11．常州凯隆电器：塑壳开关CKM33系列，12．上海精益：交流接触器HC1，塑壳断路器HM3系列，框架断路器HA 系列，双电源切换开关HMQ2系列，13．日本高田：双投开关TGMES系列，14．TCL国际电工：微型开关TIB系列，漏电开关TIBL系列，15．苏州燎原电器：塑壳开关SLM1系列，16．上海华通开关厂：框架式断路器ZW1系列，塑壳断路器SM30系列，微型断路器ZB30系列17．长征电器：框架断路器CB11，塑壳断路器CBM30，18．海格：微型断路器MD、ND，19．常熟富士电机公司：接触器SC系列，热继电器TK系列，变频器ACS800，软启动器PST、PSD系列，20．法国溯高美：双投装置SMVS，SIRCOVER型，21．沈阳斯沃：自动转换开关GLD系列，22．南京安网：SVS系列，23．惠州海格：微型断路器MC系列，24．厦门电气控制设备厂：双投隔离开关QAS，。
●跃领巅峰Acti9引领第五代终端配电产业革命产品目录20231Acti9产品展示概要 (5)产品号规则 (17)字母索引 (19)产品号索引 (20)保护类产品小型断路器小型断路器概览 (30)iC65N (36)iC65N-S (40)iC65H (42)iC65H-S (46)iC65L (48)iC60N双端子 (51)iC60L MA (55)iC65L MA (58)C65N-DC (61)C65N-DC-S (63)C65H-DC (65)C65H-DC-S (68)C65L-DC (70)C65L-DC-S (73)iC65 DC (76)iC125 DC (82)C60 UL489 (89)C60N (93)C60H (95)iDPNa (97)iDPNa-S (99)iDPNN (101)iDPNN-S (103)iDPNH (105)iDPNK2 (107)C120H (109)C120H-S (111)C120L (113)C120L-S (115)导轨式熔断器座A9SFUSE (117)隔离开关iINT125 (118)iINT125-S (120)导轨插座PC导轨插座 (122)剩余电流动作保护装置剩余电流动作保护装置的选择 (124)剩余电流动作保护装置概览 (126)Vigi iC65 (128)Vigi iC65-S (133)Vigi iDPN (136)2Vigi iDPN-S (139)iDPNa Vigi+/iDPNa-S Vigi+ (142)iDPNN Vigi+/iDPNN-S Vigi+ (144)iC65N Vigi+ (146)Vigi C120 (148)iID (150)电气和机械附件电气和机械附件概览 (158)电气附件 (159)iC NV自恢复过欠压保护器 (165)iC NV-S自恢复过欠压保护器 (168)电气和机械附件 (171)控制类产品iC T接触器 (185)iCT+ LED照明电子开关 (196)iTL 脉冲开关 (200)iTL 脉冲开关和iCT接触器选型表 (213)RC A远程控制附件 (217)ARA自动重合控制附件 (227)Reflex iC60集成控制断路器 (233)安装类产品梳状母排 (240)Distribloc配电模块 (243)上图标注指导选型表 (245)技术参考资料脱扣曲线 (254)限流 (260)剩余电流动作开关与断路器的配合 (268)小型断路器在400Hz 系统中的应用 (269)级联 (270)保护选择性 (275)降容系数表 (304)断路器的储存和运输注意事项 (309)34“使能源消耗得以优化”。
Easy 9 低压终端配电产品专业引导轻松之路产品目录07-2013施耐德电气善用其效 尽享其能施耐德电气在中国1987年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。
90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。
施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。
目前，施耐德电气在中国共建立53个办事处，28家工厂，7个物流中心，1 个研修学院，3个全球研发中心，1000多名研发工程师，1 个实验室，1 所能源大学，700多家分销商和遍布全国的销售网络。
施耐德电气中国目前员工数近28,000人。
通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。
施耐德电气 能效管理平台全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。
致力于为客户提供安全、可靠、高效的能源，施耐德电气2012年的销售额为240亿欧元，拥有超过140,000名员工。
施耐德电气助您——善用其效，尽享其能！凭借其对五大市场的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。
今年，施耐德电气首次集成其在建筑楼宇、IT 、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。
