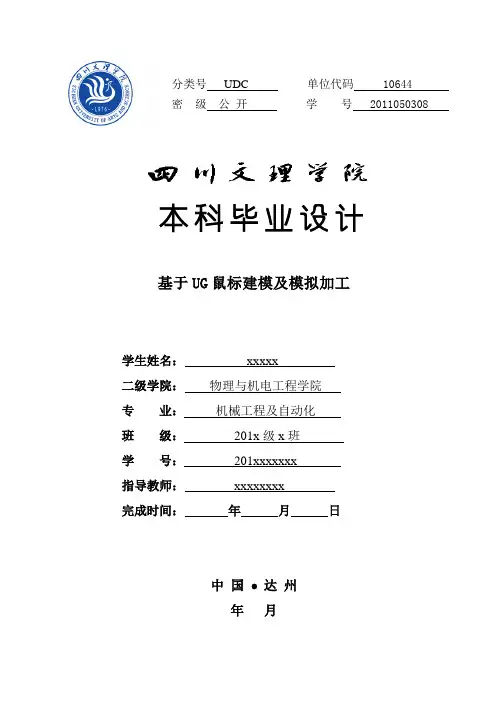

分类号UDC 单位代码 10644密级公开学号 2011050308本科毕业设计基于UG鼠标建模及模拟加工学生姓名：xxxxx二级学院：物理与机电工程学院专业：机械工程及自动化班级：201x级x班学号：201xxxxxxx指导教师：xxxxxxxx完成时间：年月日中国 达州年月目录摘要 (2)Abstract (3)1.绪论 (4)1.1 UG的功能特点 (4)1.2 UG运用现状 (4)1.3 鼠标的发展及前景 (4)2.基于UG的鼠标建模 (5)2.1建模过程 (5)3.基于UG的鼠标加工 (22)3.1 鼠标的加工工艺分析 (22)3.2 创建数控编程的准备操作 (22)3.3 创建数控编程的加工操作 (26)3.4 实体模拟仿真加工 (30)3.5 进行后处理 (32)4.总结 (36)参考文献 (37)致谢 (38)基于UG软件的鼠标建模及模拟加工机械工程及自动化2011级4班：xxx 指导教师：xxx摘要：现随着塑料工业在我国迅速发展，为了提高产品的精度，降低产品的报废率，提高生产效率，运用软件建模也越来越起到了不可忽视的作用。
目前在我国的国情之下，基于UG的建模在不少公司中应用的越来越广泛。
自从UG推出以来，在航空航天、汽车、通用机械、工业设备、医疗器械以及其他高科技应用领域的机械设计和模具设计、加工等领域得到了广泛的应用。
本文就是基于UG对鼠标进行了建模和分析，主要工作包括以下几个方面：(1) 本文根据实际生产情况和研究的需求，通过人体工学，不影响人们在使用鼠标时的舒适度的情况下，选择合适的尺寸。
然后使用UG软件对进行鼠标建模。
(2) 通过UG软件对鼠标进行三维建好模后，进入加工环境。
制定毛坯、创建程序、创建工序、创建刀具、创建几何体，修改好参数，然后对鼠标加工进行仿真，运用“后处理”将NC加工程序导出。
关键词：UG；鼠标；建模Modeling and Simulation of mouse Based on UGMechanical engineering and automationThe class x of grade 20xx: xxxx The instructor: xxxxAbstract: Now，with the rapid development of plastic industry in China，in order to improve the accuracy of product，reduce the scrap rate of products and improve production efficiency，we use the software modeling ，increasingly， playing a role can not be ignored. At present，under the situation of our country，our modeling based on UG that has been used by a number of Companies more and more widely. In the field of the aerospace，automotive，general machinery，industrial equipment，medical equipment and other high-tech applications，processing and other fields has been widely used. This paper is carried out and based on UG modeling and analysis of the mouse. The main work of my research including the following aspects:（1）In this paper，according to the actual situation of production and demand and the comfort of people using the mouse，Through the human body engineering，I choose the right size. And then I use the UG software on the mouse model.（2）Based on the three-dimensional model mouse after UG software build，I will enter the processing environment to create blank，create procedure，create tool，create geometry and modify parameters. Then I'm going to mouse processing simulation.Key words: UG; mouse; modeling1．绪论1.1 UG的功能特点UG在设计过程当中具有非常强大的曲面造型、虚拟装配、产生工程图和实体造型等辅助功能。

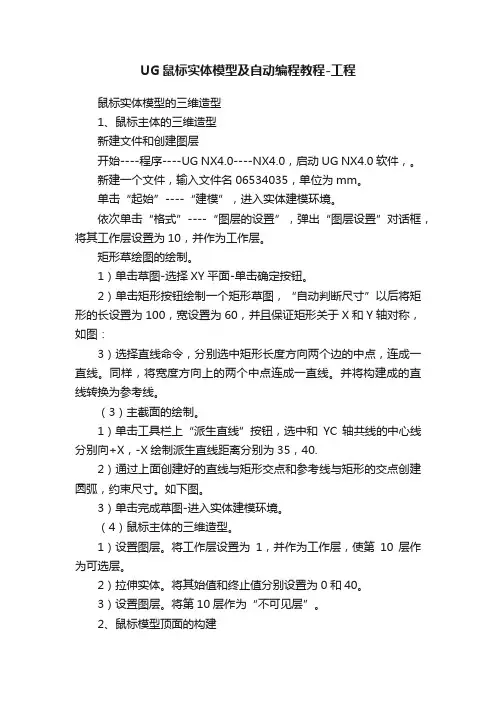

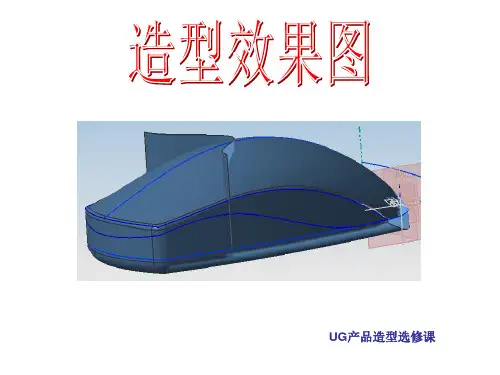

UG鼠标实体模型及自动编程教程-工程鼠标实体模型的三维造型1、鼠标主体的三维造型新建文件和创建图层开始----程序----UG NX4.0----NX4.0，启动UG NX4.0软件，。
新建一个文件，输入文件名06534035，单位为mm。
单击“起始”----“建模”，进入实体建模环境。
依次单击“格式”----“图层的设置”，弹出“图层设置”对话框，将其工作层设置为10，并作为工作层。
矩形草绘图的绘制。
1）单击草图-选择XY平面-单击确定按钮。
2）单击矩形按钮绘制一个矩形草图，“自动判断尺寸”以后将矩形的长设置为100，宽设置为60，并且保证矩形关于X和Y轴对称，如图：3）选择直线命令，分别选中矩形长度方向两个边的中点，连成一直线。
同样，将宽度方向上的两个中点连成一直线。
并将构建成的直线转换为参考线。
（3）主截面的绘制。
1）单击工具栏上“派生直线”按钮，选中和YC轴共线的中心线分别向+X，-X绘制派生直线距离分别为35，40.2）通过上面创建好的直线与矩形交点和参考线与矩形的交点创建圆弧，约束尺寸。
如下图。
3）单击完成草图-进入实体建模环境。
（4）鼠标主体的三维造型。
1）设置图层。
将工作层设置为1，并作为工作层，使第10层作为可选层。
2）拉伸实体。
将其始值和终止值分别设置为0和40。
3）设置图层。
将第10层作为“不可见层”。
2、鼠标模型顶面的构建（1）创建顶面前后边缘线1）设置图层。
“工作层”设置为20，默认第一层为“可选层”。
2）构建基准平面。
分别构建两个基准面，选择模型主体的底面为参考平面，基准平面1的偏置值设置为15，基准平面2的偏置值设置为8。
3）抽取曲线。
启用“抽取几何体”命令，在对话框中激活“隐藏原先的”选项，默认抽取类型为“曲线”。
抽取模型底面上的两条边缘线。
4）投影曲线。
启用投影工具，在“投影曲线”对话框中默认所有设置，按照步骤，单击底面前边缘线，中键确认后再单击基准平面1并应用，获得顶面前边缘线。

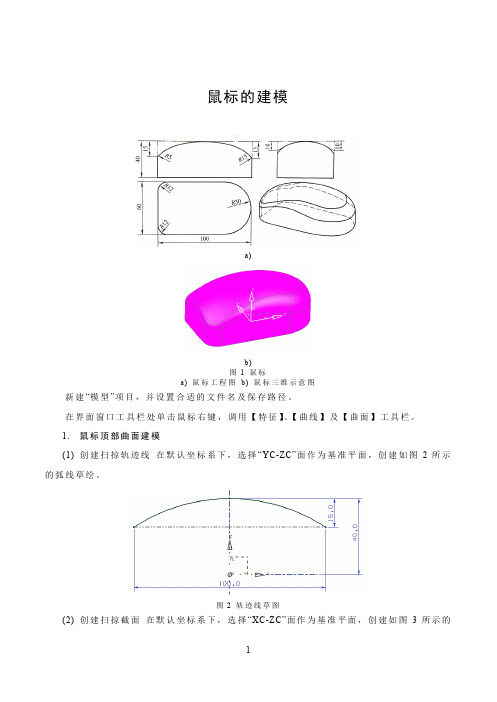

鼠标的建模a)b)图1 鼠标a) 鼠标工程图b) 鼠标三维示意图新建“模型”项目，并设置合适的文件名及保存路径。
在界面窗口工具栏处单击鼠标右键，调用【特征】、【曲线】及【曲面】工具栏。
1.鼠标顶部曲面建模(1)创建扫掠轨迹线在默认坐标系下，选择“YC-ZC”面作为基准平面，创建如图2所示的弧线草绘。
图2 轨迹线草图(2)创建扫掠截面在默认坐标系下，选择“XC-ZC”面作为基准平面，创建如图3所示的弧线草绘。
图3 截面草绘(3)创建鼠标顶面单击菜单栏“曲面”-“扫掠”选项，系统弹出如图4a所示的【扫掠】对话框。
在该对话框中，设定“截面”为(2)所建弧线，“引导线”为(1)所建弧线，单击“确定”命令按钮，即可得到如图4b所示的显示效果。
a)b)图4 鼠标顶部曲面的创建a) 对【扫掠】对话框的设置b) 创建的曲面2.创建鼠标侧面(1)创建侧面轮廓草绘以“XC-Y C”面为基准平面，创建如图5所示的轮廓草绘。
图5 创建侧面轮廓草绘(2)创建侧面拉伸面使用“拉伸”命令，设定“截面”为(1)所建草绘、“矢量方向”为‘Z C’、“限制”为‘50’、“体类型”为‘片体’，创建得到如图6所示的拉伸片体。
图6 创建的侧面拉伸面3.曲面修剪和合并观察1、2所建的顶面和侧面曲面，可见顶面在纵向靠近直面一侧与侧面未相交。
(1)延伸顶部曲面单击【曲面】工具栏中的“修剪和延伸”命令按钮，系统弹出如图7a 所示的【修剪和延伸】对话框。
在该对话框中，选择“类型”为‘按距离’、设定“要移动的边”为顶面靠近直面的一侧、“延伸”的“距离”为‘10’，单击“应用”命令按钮，即可得到如图7b所示的延伸效果。
a)b)图7 “延伸”顶部曲面a) 对【修剪和延伸】对话框的设置b) 顶面延伸后的显示效果(2)修剪曲面再次使用“修剪和延伸”命令，切换“类型”至‘制作拐角’、设定“目标”为(1)中延伸后的顶部曲面、“刀具”为6.2_2的拉伸面，设置合适的取舍区域，单击“确定”命令按钮，即可得到如图8所示的效果。
摘要本次设计的任务主要是利用UG软件设计一款新颖的三D鼠标，目的是为了更好地掌握UG软件强大的曲面造型的功能。
同时，对其主体模型的加工工艺进行分析，并且进行数控自动编程。
本篇论文主要包含以下几个部分：第一部分讲述的是本次设计的目的与意义以及简要介绍现代数控技术的发展现状。
第二部分是利用UG软件对鼠标各个部件进行三维曲面造型，并进行电子装配。
第三部分主要是鼠标主体模型的加工方案的制定及其自动编程的情况。
关键字：UG；曲面造型；数控加工工艺；自动编程CNC Machining Process and Program of Complex Surface Based on UGHUANG Dong-shengAbstractThe task of the design is to design a fashional 3D mouse by UG software,aiming to handle the strongest surface-modeled funtion in UG software.At the same time,the process of main model of mouse is analysised by UG,and get the automatic programming for NC .There are several parts mainly in this paper:first part is to tell the aim and meaning of the design,and the development of the NC Technology.Second part is to design surface modeling of all parts of mouse by g UG software and get assemblied virtually.The last part mainly tell me that how to make a program of processing a main mouse.and the situation of automatic programming.Key words: UG; surface modeling; CNC machining process; automatic programming目录1.绪论 (1)1.1 本设计任务的目的与意义 (1)1.2 简述现代数控技术的发展现状 (1)1.3 本设计的研究内容 (2)2.鼠标的UG三维造型设计 (3)2.1 鼠标主体造型设计 (3)2.2 下盖造型设计 (6)2.3 上盖造型设计 (9)2.4 按键造型设计 (12)2.5 附件造型设计 (15)2.6 装配爆炸图 (16)3.鼠标主体模型的加工方案的制定 (16)3.1 加工工艺方案的制定 (16)3.1.1加工工艺的分析 (16)3.1.2 制定数控编程工序卡 (17)3.2 毛坯模型的构建 (18)4.鼠标主体模型的自动编程 (19)4.1 创建鼠标主体模型的加工节点 (19)4.2 创建鼠标主体模型的加工工序操作 (20)4.3 刀轨形成图 (21)结论及尚存在的问题 (23)参考文献 (24)致谢 (25)附录 (26)附录Ⅰ：鼠标主体模型型腔铣粗加工NC代码 (26)附录Ⅱ：鼠标主体模型曲面铣半精加工NC代码 (26)附录Ⅲ：鼠标主体模型型陡峭区域等高轮廓精加工NC代码………………………………………附录Ⅳ：鼠标主体模型曲面铣精加工NC代码…………………………………………基于UG的复杂曲面数控加工工艺与编程姓名：黄东升学号：2001334225 班级：01机电一体及其自动化（1）班1.绪论1.1本设计任务的目的与意义现代产品的设计与生产已经不能从过去的丁字尺和普通机床得到满足。

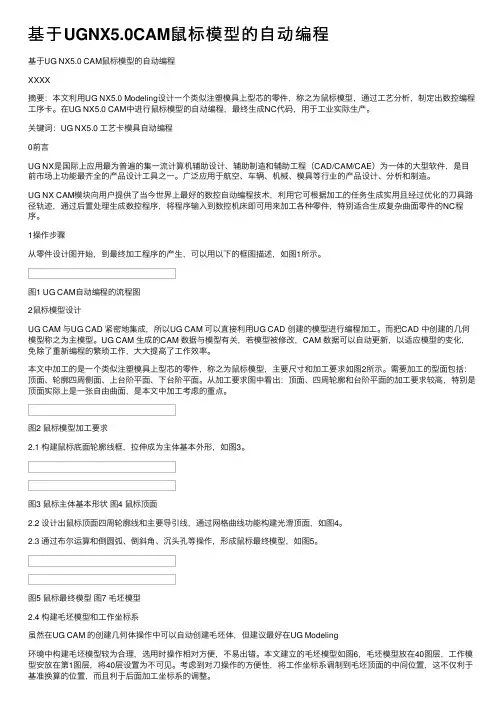

基于UGNX5.0CAM⿏标模型的⾃动编程基于UG NX5.0 CAM⿏标模型的⾃动编程XXXX摘要：本⽂利⽤UG NX5.0 Modeling设计⼀个类似注塑模具上型芯的零件，称之为⿏标模型，通过⼯艺分析，制定出数控编程⼯序卡。
在UG NX5.0 CAM中进⾏⿏标模型的⾃动编程，最终⽣成NC代码，⽤于⼯业实际⽣产。
关键词：UG NX5.0 ⼯艺卡模具⾃动编程0前⾔UG NX是国际上应⽤最为普遍的集⼀流计算机辅助设计、辅助制造和辅助⼯程（CAD/CAM/CAE）为⼀体的⼤型软件，是⽬前市场上功能最齐全的产品设计⼯具之⼀。
⼴泛应⽤于航空、车辆、机械、模具等⾏业的产品设计、分析和制造。
UG NX CAM模块向⽤户提供了当今世界上最好的数控⾃动编程技术，利⽤它可根据加⼯的任务⽣成实⽤且经过优化的⼑具路径轨迹，通过后置处理⽣成数控程序，将程序输⼊到数控机床即可⽤来加⼯各种零件，特别适合⽣成复杂曲⾯零件的NC程序。
1操作步骤从零件设计图开始，到最终加⼯程序的产⽣，可以⽤以下的框图描述，如图1所⽰。
图1 UG CAM⾃动编程的流程图2⿏标模型设计UG CAM 与UG CAD 紧密地集成，所以UG CAM 可以直接利⽤UG CAD 创建的模型进⾏编程加⼯。
⽽把CAD 中创建的⼏何模型称之为主模型。
UG CAM ⽣成的CAM 数据与模型有关，若模型被修改，CAM 数据可以⾃动更新，以适应模型的变化，免除了重新编程的繁琐⼯作，⼤⼤提⾼了⼯作效率。
本⽂中加⼯的是⼀个类似注塑模具上型芯的零件，称之为⿏标模型，主要尺⼨和加⼯要求如图2所⽰。
需要加⼯的型⾯包括：顶⾯、轮廓四周侧⾯、上台阶平⾯、下台阶平⾯。
从加⼯要求图中看出：顶⾯、四周轮廓和台阶平⾯的加⼯要求较⾼，特别是顶⾯实际上是⼀张⾃由曲⾯，是本⽂中加⼯考虑的重点。
图2 ⿏标模型加⼯要求2.1 构建⿏标底⾯轮廓线框，拉伸成为主体基本外形，如图3。
图3 ⿏标主体基本形状图4 ⿏标顶⾯2.2 设计出⿏标顶⾯四周轮廓线和主要导引线，通过⽹格曲线功能构建光滑顶⾯，如图4。

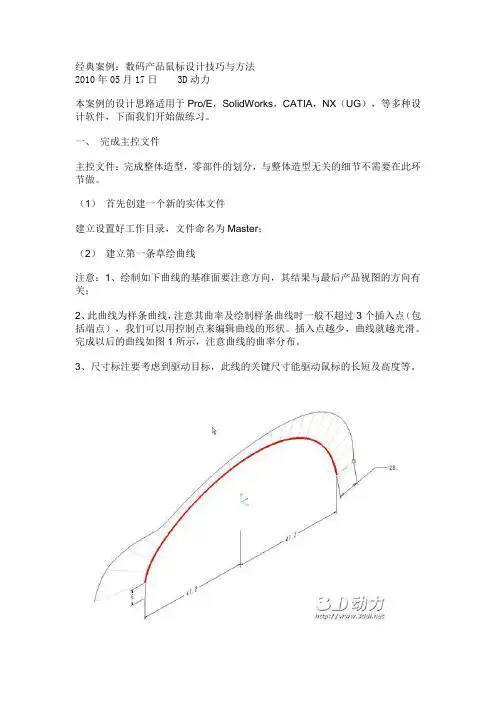

经典案例：数码产品鼠标设计技巧与方法2010年05月17日3D动力本案例的设计思路适用于Pro/E，SolidWorks，CATIA，NX（UG），等多种设计软件，下面我们开始做练习。
一、完成主控文件主控文件：完成整体造型，零部件的划分，与整体造型无关的细节不需要在此环节做。
（1）首先创建一个新的实体文件建立设置好工作目录，文件命名为Master；（2）建立第一条草绘曲线注意：1、绘制如下曲线的基准面要注意方向，其结果与最后产品视图的方向有关；2、此曲线为样条曲线，注意其曲率及绘制样条曲线时一般不超过3个插入点（包括端点），我们可以用控制点来编辑曲线的形状。
插入点越少，曲线就越光滑。
完成以后的曲线如图1所示，注意曲线的曲率分布。
3、尺寸标注要考虑到驱动目标，此线的关键尺寸能驱动鼠标的长短及高度等。
图1 建立草图曲线（3）建立分形面注意：1、此曲面与将来的上下部件拆分有关，一般需要在做造型曲面之前完成，而且还可用于拔模检测时，判断拔模角的分界线；2、内部曲线为样条曲线，注意事项同上，尺寸标注与上下部件的外型有关，注意其驱动范围。
图2 建立分形面（4）建立上部造型曲面注意：1、构思为4条线的边界曲面，邻边不相切，用投影的方法投影绘制出如下曲线；2、构建内部曲线，影响内部网格分布，目的是让曲面质量更高。
3、标注尺寸时要注意鼠标的宽度驱动范围，标注曲线端点与中间镜像平面的垂直（法线）约束，目的是让曲面与另一半相切。
图3 建立上部造型曲面（5）建立下部造型曲面注意：1、通过扫描或边界曲面构建侧面，注意拔模角；2、构建平面与侧面合并。
图4 建立下部造型曲面（6）建立零部件拆分曲面图5 建立零部件拆分曲面（7）建立临时装配文件装入PCB板注意：1、据PCB板的尺寸，调整造型，确保此造型能适合此PCB板；另外一种做法是据此造型对PCB板提出相关尺寸要求。
2、完成整体曲面质量的检测、拔模检测等。
图6 建立临时装配文件装入PCB板二、完成装配及细节结构设计注意：1、注意产品的壁厚（推荐为2mm，范围1.5X2.5）、最短边不小于壁厚；拔模角（不能有倒扣，0度的范围不能大于壁厚；内部结构的拔模角可据高度来定，一般为1~3度等）、等。
