18.4 焦耳定律— 人教版九年级物理上册同步测试

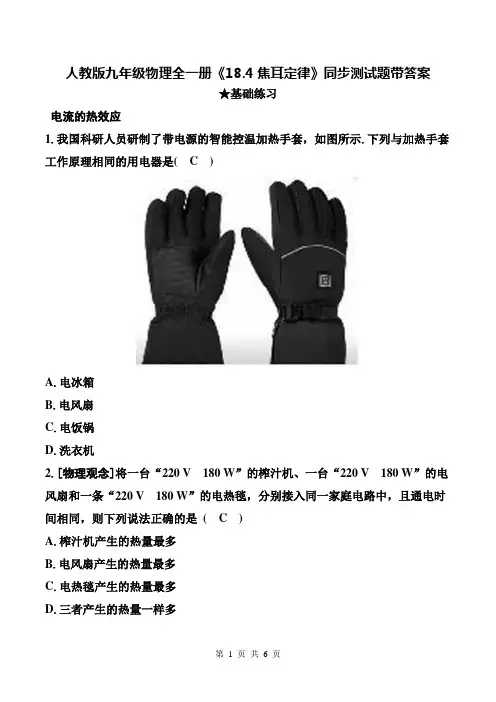

人教版九年级物理全一册《18.4焦耳定律》同步测试题带答案★基础练习电流的热效应1.我国科研人员研制了带电源的智能控温加热手套，如图所示.下列与加热手套工作原理相同的用电器是(C)A.电冰箱B.电风扇C.电饭锅D.洗衣机2.[物理观念]将一台“220 V180 W”的榨汁机、一台“220 V180 W”的电风扇和一条“220 V180 W”的电热毯，分别接入同一家庭电路中，且通电时间相同，则下列说法正确的是(C)A.榨汁机产生的热量最多B.电风扇产生的热量最多C.电热毯产生的热量最多D.三者产生的热量一样多探究电流产生的热量与哪些因素有关3.(2023·贵港港北区期末)如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置.R1、R2、R3的阻值均为10 Ω，两个容器中密封着等量的空气，U形管中液面高度的变化反映密闭容器的空气温度的变化.下列说法正确的是(D)A.该实验装置U形管液面高度变化是液体热胀冷缩的缘故B.通电一段时间后，左侧U形管中液面的高度差比右侧的小C.图中实验是为了探究电流通过导体产生的热量与电阻的关系D.若将图中R3也放入右侧密闭容器里，可探究电流产生的热量与电阻的关系焦耳定律4.如图所示，将两个阻值分别为R1、R2的定值电阻(R1＞R2)接入电压不变的电路中，在相同的时间内整个电路产生热量最多的连接方式是(C)5.一台“220 V440 W”的吸尘器，线圈电阻是10 Ω，正常工作1 min消耗的电能是2.64×104J，在这个过程中获得的机械能是2.4×104J.6.如图所示，将两根电热丝R1和R2串联起来，接在如图所示的电路中通电，若R1＞R2，则甲(选填“甲”或“乙”)火柴先被点燃，通过观察该实验现象能探究电流通过导体时产生的热量跟电阻的关系.若通过两电热丝的电流为2 A，R1的电阻是3 Ω，R2的电阻是2 Ω，则每分钟R1和R2产生的热量差为240J.电热的防止和利用7.[物理学与日常生活]下列现象或装置，利用了电流热效应的是(C)①电视机后罩有许多小孔；②电动机外壳上装散热片；③长期不用的电视机隔段时间通一次电；④白炽灯；⑤电脑机箱里装有小风扇；⑥电暖手宝；⑦与空调相连的导线很粗A.①②⑥B.①②⑤C.③④⑥D.②③⑥★提能练习8.(2023·柳州城中区模拟)小明家的电热水壶电热丝断了，他想用一根新电热丝R0替换，但不知道阻值，于是他用伏安法进行了测量，用记录的多组数据描绘出R0的U－I图象，如图所示.在老师的安全指导下，小明利用R0重新组装好电热水壶，接在220 V家庭电路中能正常工作，忽略温度对电阻的影响.求：(1)R0的阻值；(2)新电热水壶的额定功率；(3)新电热水壶工作400 s可把质量为1 kg的水从20 ℃加热到100 ℃，其加热效率.[精确到0.1％，c水＝4.2×103 J/(kg·℃)]★强化练习9.[科学思维]如图是某品牌足浴盆工作时的简化电路，它有加热功能和按摩功能.加热电阻的阻值为48.4 Ω，电动机线圈的电阻为2 Ω，电源电压为220 V不变.求：(1)加热电阻正常工作时的电功率；(2)启动按摩功能时，电动机启动，通过电动机线圈的电流为0.1 A，按摩10 min，电动机线圈产生的热量.。

人教版《18.4焦耳定律》同步练习姓名：日期：【知识梳理】1、通电导体会的现象称为电流的热效应，电热器是利用工作的。

2、电热器工作时将能转化为能的装置。

如：、、等。

3、通电导体产生热量与、和有关。

（1）研究方法：法。

（2）实验中通过比较导体产生热量的多少（法）。

（3）要研究导体产生热量的多少与电阻的关系，应选两个阻值的电阻丝。

实验时，控制通过两电阻丝的电流大小，因此两导体联，还应控制相等。

（4）要研究导体产生热量的多少与电流的关系，应该使电阻丝的电阻值，而使通过电阻丝的电流。

实验时通过调节改变电路中的电流大小。

（5）结论：导体的越大、通过导体的越大、越长，电流通过导体产生的热量越多。

4、焦耳定律内容：电流通过导体时产生的热量与成正比，与导体的成正比，与成正比。

公式：Q= ；Q的单位是。

在纯电阻电路中：Q= = = = 。

【巩固提高】1、我国科研人员研发了百米级第二代高温超导带材，使我国跻身该技术领域国际先进行列。

假如所有导体都成了常温下的超导体，那么当用电器通电时，下列说法正确的（）A.白炽灯仍然能发光B.电风扇能转动起来C.电饭锅仍然能煮饭D.电熨斗仍然能熨烫衣服2、某型号电水杯铭牌标有“220V 400W”字样，它正常工作时，发热元件的阻值为Ω。

正常工作5分钟，电水杯消耗的电能为 J。

3、一台线圈电阻为3Ω的小电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流产生的热量是 J，且转化成的机械能是 J。

4、如图所示，电源电压保持不变，R1=5Ω，闭合开关S．开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2= Ω；若电源电压为3V，当开关S0拨至b 时，R1在lmin 内产生的热量是 J．5、中央电视台“是真的吗”节目中曾验证过“电池+口香糖锡纸=取火工具”的说法。

做法是：取口香糖内的“锡纸”，用剪刀将“锡纸”剪成两头宽中间窄的形状，如图（a）所示，将该“锡纸”两端封闭紧贴在电池的正负两极上，不一会儿“锡纸”从中间最窄的部分开始燃烧起来，如图（b）所示。

人教版初三物理18.4焦耳定律同步练习一、选择题（共15道）1、下列事例中主要目的是将电能转化为内能的是()A．给手机充电B．用电饭锅煮饭C．用电风扇吹风D．摩擦起电2、如图所示是探究焦耳定律的实验装置，除了灯丝电阻R甲＞R乙外，其余条件均相同。

开关闭合，电路接通后，下列对甲、乙两瓶的对比分析和判断，正确的是A．因为通过两电阻丝的电流相等，所以两电阻丝两端的电压相等B．因为通过乙瓶电阻丝的电流大，所以乙瓶的温度计示数变化快C．因为甲瓶中煤油的比热容要小，所以甲瓶的温度计示数变化快D．因为甲瓶中电阻丝产生的热量多，所以甲瓶的温度计示数变化快3、下列各组电器中，都属于利用电热工作的是（）A、电饭煲、电热水器、电熨斗B、电冰箱、电烤箱、电热毯C、电磁炉、电风扇、电炉D、微波炉、电吹风机、电视机4、下列用电器利用了电流的热效应的是（）A．电视机B．电热毯C．电风扇D．洗衣机5、下列各用电器均标有"220 V 60 W"的字样，它们正常工作相同的时间，发热最多的是( )A．电视机B．电风扇C．电热毯D．电灯6、为研究通电导体产生热量的多少与电阻的关系，小明找来了如图所示的实验器材，小红问小明"水比较容易获得，干嘛不用水代替煤油"．对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是（）A．因为煤油有颜色便于观察B．因为煤油有比较大的热值C．因为煤油有比较小的密度D．因为煤油有比较小的比热容7、将两根电阻丝R1、R2分别插入甲、乙两瓶等质量煤油中，串联接入电路，R 1：R2=2：3．通电一段时间后，R1、R2产生的热量之比为（）A．2：3 B．3：2 C．4：9 D．9：48、下列家用电器中，利用电流热效应工作的是A．电熨斗B．电风扇C．电热水器D．洗衣机9、一些金属或合金当达到某一温度时，电阻会变为零，这种现象称为"超导"，能够发生超导现象的物质叫超导体，请你想想下列哪个事例不是利用超导体的（）A．可用于输电线路降低输电损耗B．研制成磁悬浮列车C．装配成功率大、高效率的发电设备和电动机D．制成大功率的电炉10、用粗细均匀的电热丝加热烧水，通电10min可烧开一壶水，若将电热丝对折起来接在原来的电路中，则烧开同样一壶水的时间是（不计热量损失）（）A．2.5min B．5min C．20min D．40min11、电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为（）A．通过电炉丝的电流比通过铜导线的电流大B．铜导线的电阻小，因而产生的热量少，而电炉丝电阻大产生的热量多C．铜导线有绝缘层，所以不怎么热D．铜导线比电炉传热快，所以不容易热12、下列不属于电热器的是（）A．热机B．电熨斗C．电烤炉D．电暖气13、标有"220V 40W"字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是（）A．电风扇B．电视机C．电烙铁D．节能灯14、将规格都是"220V 100W"的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多15、如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是A．甲、乙两次实验都应用了控制变量法B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验是为了研究电流产生的热量与电阻的关系D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大二、填空题（共6道）16、某导体电阻为10Ω，通电5min产生的热量是1 200J，当通过该导体的电流增大为原来的2倍时，在相等时间内产生的热量是________J.17、把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为______________J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻________（更大/更小）．18、（2015•济宁）某导体电阻为10Ω，通电5min产生的热量是12000J，当通过该导体的电流增大为原来的2倍时，在相等时间内产生的热量是J．19、某电路中有一个阻值为2200Ω的电阻丝，它工作时，通过的电流为0.1A，则100s产生的热量是__________J。

焦耳定律同步练习一、单选题1.关于电流通过导体时产生的热量，以下说法正确的是()A. 根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多B. 根据Q=U2t可知，电阻越大，相同时间内产生的热量越少RC. 根据Q=UIt可知，相同时间内，电流产生的热量与电阻无关D. 根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多2.关于下列物理现象，说法正确的是()A. 电冰箱是利用电流热效应工作的B. 夏天，剥开包装纸的冰棍会冒“白气”，是汽化现象C. 开车系安全带是防止因汽车紧急刹车时，人由于受到惯性的作用而造成伤害D. 注射器吸入药液是通过大气压的作用3.下列用电器中，利用电流热效应工作的是A. 微波炉B. 电饭煲C. 手机D. 计算器4.如图所示电路，电源电压为12V且保持不变。

闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J.则下列结果正确的是()A. 电路中的最小电流为1.5AB. 滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC. R先后两次消耗的电功率之比为8﹕9D. R1先后两次消耗的电功率之比为4﹕35.在探究电流通过导体时产生热的多少与什么因素有关时，采用了如图所示的实验装置。

这是用来探究电流通过电阻丝产生的热量与()A. 导体的电阻的关系B. 通过导体的电流的关系C. 导体的长度的关系D. 通电时间的关系6.将规格都是“220V180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是()A. 电冰箱产生的热量最多B. 电风扇产生的热量最多C. 电热毯产生的热量最多D. 三者产生的热量一样多7.两个电阻R1和R2，且R1<R2，把它们接到同一电源上，要使相同时间内产生的热量最多，就应该()A. 只用R1B. 只用R2C. R1和R2串联D. R1和R2并联8.如图所示，将三个相同的空烧瓶口分别用完全相同的气球密封，用三段阻值不同的电阻丝(R1<R2<R3)分别给三个烧瓶中的空气加热，通电一段时间后体积变化最大的气球是()A. aB. bC. cD. 三个相同9.关于电流通过导体时产生的热量，以下说法正确的是()A. 根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多B. 根据Q=U2t可知，电阻越大，相同时间内产生的热量越少RC. 根据Q=UIt可知，相同时间内产生的热量与电阻无关D. 根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多10.如图的电炉，当通电一段时间后电阻丝变得很烫，而连接电炉的导线却不怎么热，这主要是因为()A. 导线的电阻远小于电阻丝的电阻，导线消耗的电能很少B. 通过导线的电流小于通过电阻丝的电流C. 导线散热比电阻丝快D. 导线的绝缘皮隔热11.通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是()A. 66ΩB. 6600ΩC. 110ΩD. 220Ω12.以下说法正确的是()A. 焦耳定律反映了电能转化为内能的规律B. 电热器、变阻器都是根据电流的热效应制成的C. 功率大的用电器一定比功率小的用电器做的功多D. 两个灯泡串联使用时，电阻小的灯泡产生的热量多二、填空题13.小明使用家里的电冰箱时发现，冷藏室内照明灯发光，同时压缩机制冷，他思考判断冷藏室内的照明灯和压缩机连接方式是______(选填“串联”或“并联”).他发现正在工作的冰箱外壁比较热；过一段时间，又遇到了插头与插座松动后连接处也会明显发热的问题，请分别解释以上两种发热的原因。

18.4 焦耳定律一．选择题（共8小题）1．下列实例中，为了防止电热危害的是（）A．用电褥子取暖B．高空飞行员所穿衣服里有电热保温装置C．收音机、电视机的机壳上有许多小孔D．孵化家禽的电热孵卵机2．小明仔细观察家中的电视机、电风扇、电烙铁和节能灯四种电器，发现它们上面都标有“220V 40W”的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（）A．电视机B．电风扇C．电烙铁D．节能灯3．小明同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置（三个完全相同容器中密封了初温和质量都相等的空气）。

下列实验结果说法不正确的是（）A．通过U型管两边液面的高度差反映密闭空气吸收热量的多少，采用了转换法的实验方法B．探究电热和电流的关系应采用乙和丙两容器C．比较h1和h2的关系可以初步得到结论：在电流和通电时间相同时，电流通过导体产生的热量跟导体的电阻成正比D．比较h2和h3的关系可以初步得到结论：在导体的电阻和通电时间相同时，电流通过导体产生的热量跟电流成正比4．小明家的电饭锅电源线坏了，他在网上新买了一根，使用时闻到橡胶的焦糊味，他立即拔下电源插头，发现这根电源线很热，其它用电器仍然正常工作。

你认为引起电源线过热的原因可能是（）A．电路的电压过高B．新买的电源线过细C．新买的电源线过粗D．新买的电源线过短5．王爷爷家的电热毯坏了，通过检查发现，是里面的电阻丝断了，为了省钱，王爷爷打算把电阻丝断头接上继续使用，孙子小明赶紧制止了他，说这样做虽然能勉强用一段时间，但很快又会在搭接处烧断，很不安全，原因是（）A．电阻丝上搭接处电阻较小，造成局部过热B．电阻丝上搭接处电阻较大，造成局部过热C．电阻丝上搭接处电流比其他处电流小，造成局部过热D．电阻丝上搭接处电流比其他处电流大，造成局部过热6．某同学探究焦耳定律，部分电路如图所示。

两个相同的烧瓶中装有初温相同、质量不等的煤油，装置左侧煤油多于右侧。

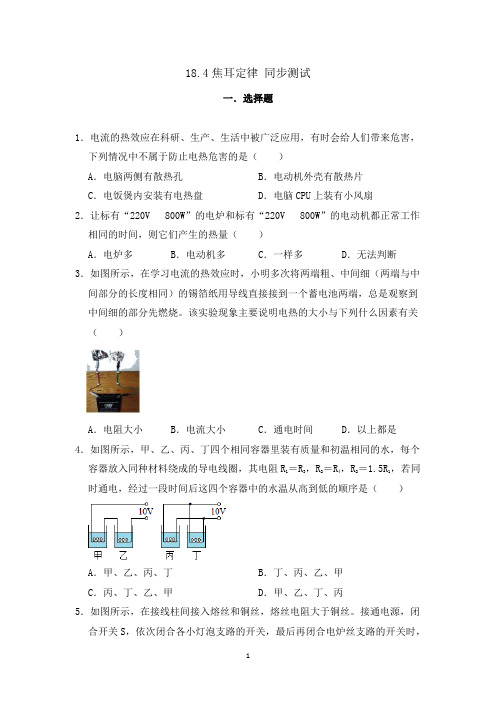

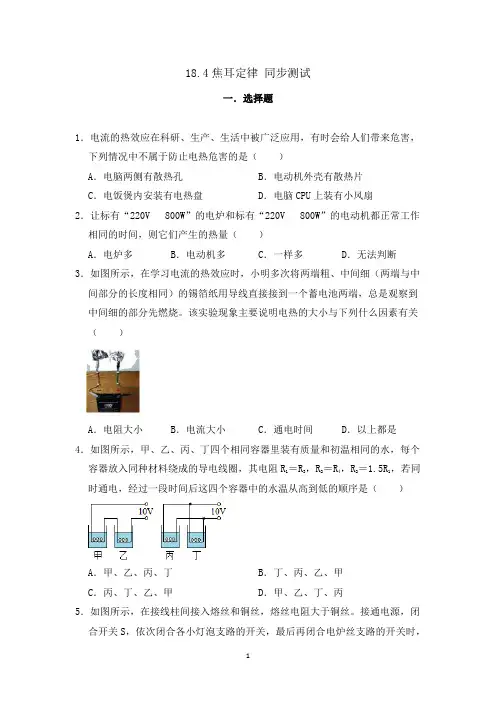

18.4焦耳定律同步测试一．选择题1．电流的热效应在科研、生产、生活中被广泛应用，有时会给人们带来危害，下列情况中不属于防止电热危害的是（）A．电脑两侧有散热孔B．电动机外壳有散热片C．电饭煲内安装有电热盘D．电脑CPU上装有小风扇2．让标有“220V 800W”的电炉和标有“220V 800W”的电动机都正常工作相同的时间，则它们产生的热量（）A．电炉多B．电动机多C．一样多D．无法判断3．如图所示，在学习电流的热效应时，小明多次将两端粗、中间细（两端与中间部分的长度相同）的锡箔纸用导线直接接到一个蓄电池两端，总是观察到中间细的部分先燃烧。

该实验现象主要说明电热的大小与下列什么因素有关（）A．电阻大小B．电流大小C．通电时间D．以上都是4．如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，每个容器放入同种材料绕成的导电线圈，其电阻R1＝R3，R2＝R4，R2＝1.5R1，若同时通电，经过一段时间后这四个容器中的水温从高到低的顺序是（）A．甲、乙、丙、丁B．丁、丙、乙、甲C．丙、丁、乙、甲D．甲、乙、丁、丙5．如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝。

接通电源，闭合开关S，依次闭合各小灯泡支路的开关，最后再闭合电炉丝支路的开关时，会发现熔丝被熔断。

下列说法正确的是（）①实验说明电路超负荷运行会引起安全事故②实验中通过熔丝的电流大于铜丝③通电相同时间熔丝所产生的热量多于铜丝④电流表的示数逐渐减小A．只有①②③B．只有①④C．只有①③D．只有②③④6．关于电流通过导体时产生的热量，以下说法正确的是（）A．根据Q＝I2Rt可知，电阻越大，相同时间内产生的热量越多B．根据Q＝可知，电阻越大，相同时间内产生的热量越少C．根据Q＝UIt可知，相同时间内产生的热量与电阻无关D．根据Q＝I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多7．下列关于如图所示实验的说法中错误的是（）A．该实验研究的是电流通过导体产生的热量跟哪些因素有关B．实验中采用了控制变量法C．观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少D．实验中是通过观察温度计上升的示数来判断电流通过导体时产生热量的多少8．如图，电源电压不变，R1、R2是两个相同的电阻，当闭合开关S1，断开S2、S 3，通电10min，电路产生的热量为Q；同时闭合S2、S3，断开S1，若要产生相同的热量Q，则通电时间为（）A．2.5min B．10min C．20min D．40min9．有阻值分别为10Ω、15Ω的两根电阻丝R1、R2，把它们按如图所示的连接方式连接成电路，先后接入同一电源，则在相等时间内放出热量最少的是（）A．B．C．D．10．用如图a所示的装置既可探究电流产生的热量与什么因素有关，又可以探究不同物质的吸热能力；图b是在探究A、B两种不同液体的吸热能力时，根据测量的数据绘制的图象。

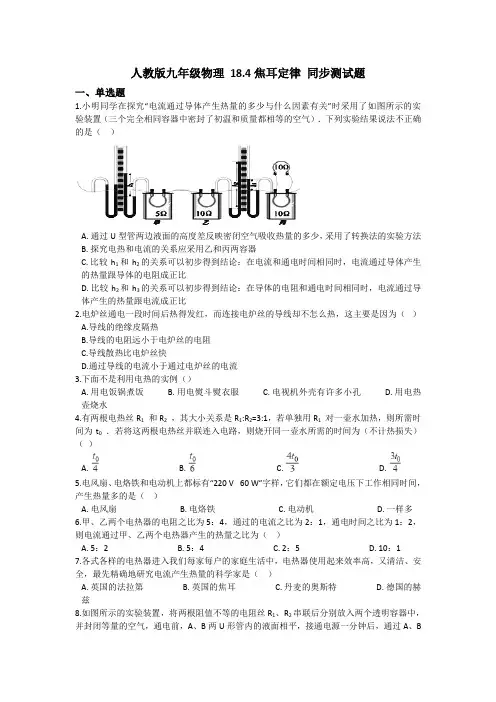

人教版九年级物理18.4焦耳定律同步测试题一、单选题1.小明同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置（三个完全相同容器中密封了初温和质量都相等的空气）．下列实验结果说法不正确的是（）A. 通过U型管两边液面的高度差反映密闭空气吸收热量的多少，采用了转换法的实验方法B. 探究电热和电流的关系应采用乙和丙两容器C. 比较h1和h2的关系可以初步得到结论：在电流和通电时间相同时，电流通过导体产生的热量跟导体的电阻成正比D. 比较h2和h3的关系可以初步得到结论：在导体的电阻和通电时间相同时，电流通过导体产生的热量跟电流成正比2.电炉丝通电一段时间后热得发红，而连接电炉丝的导线却不怎么热，这主要是因为（）A.导线的绝缘皮隔热B.导线的电阻远小于电炉丝的电阻C.导线散热比电炉丝快D.通过导线的电流小于通过电炉丝的电流3.下面不是利用电热的实例（）A. 用电饭锅煮饭B. 用电熨斗熨衣服C. 电视机外壳有许多小孔D. 用电热壶烧水4.有两根电热丝R1和R2，其大小关系是R1:R2=3:1，若单独用R1对一壶水加热，则所需时间为t0．若将这两根电热丝并联连入电路，则烧开同一壶水所需的时间为（不计热损失）（）A. B. C. D.5.电风扇、电烙铁和电动机上都标有“220 V 60 W”字样，它们都在额定电压下工作相同时间，产生热量多的是（）A. 电风扇B. 电烙铁C. 电动机D. 一样多6.甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，则电流通过甲、乙两个电热器产生的热量之比为（）A. 5：2B. 5：4C. 2：5D. 10：17.各式各样的电热器进入我们每家每户的家庭生活中，电热器使用起来效率高，又清洁、安全，最先精确地研究电流产生热量的科学家是（）A. 英国的法拉第B. 英国的焦耳C. 丹麦的奥斯特D. 德国的赫兹8.如图所示的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过A、B两个U形管内的液面相比较（）A. A管中的液面较高B. B管中的液面较高C. A管和B管的液面一样高D. A管中的液面先升高后又降低9.小亮做“探究电流通过导体产生的热量与什么因素有关”的实验，实验装置如图所示，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，U形管中A、B两管内的液面相平，通电一定时间后，关于A、B两管内的液面高度，下列说法正确的是（）A. A管中的液面较高B. B管中的液面较高C. 一样高D. 无法判定二、多选题10.为了研究电流产生的热量与哪些因素有关，设计了如图装置，将两根阻值分别为5Ω、10Ω的电阻丝串联后放入两个透明容器中，并封闭等量的空气．通电前，A、B两U形管内的液面相平．该实验中的自变量是（）A. 电阻大小B. 液柱高度C. 电流大小D. 空气质量11.下面的说法中正确的是（）A. “220V40W”的电烙铁，正常工作25h，耗电1kWB. “36V60W”的灯泡，只有接在36V的电压下，灯泡才能正常发光C. 两盏“220V25W”的电灯工作10h，耗电0.5kW•hD. “220V1000W”的电炉正常工作5h，耗电5度三、填空题12.如图是“探究电流的热效应跟电阻大小关系”的实验装置示意图．A、B两瓶中装入质量相等的________ （煤油、水），理由是________ ．各瓶中浸泡着一段金属丝，且R A＞R B．实验时当开关闭合后，发现A瓶中温度计示数上升较快，说明________ ．13.如图所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为________A；同时闭合开关S、S1，电流表示数为0.5A，则通电1分钟电阻R2产生的热量为________J。

18.4 焦耳定律一．选择题（共36小题）1．下列用电器正常工作时，在相同的时间内产生热量最多的是（）A．“220V 60W”的电风扇B．“220V 60W”日光灯C．“220V 60W”的电热器D．一样多2．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（）A．该实验装置是为了探究电流产生的热量与电阻的关系B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系C．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的D．通电一段时间后，左侧U形管中液面的高度差比右侧的大3．某同学探究焦耳定律，部分电路如图所示。

两个相同的烧瓶中装有初温相同、质量不等的煤油，装置左侧煤油多于右侧。

通电一段时间后，左侧温度计示数高于右侧。

下列说法正确的是（）A．通过右侧电阻丝的电流比左侧小B．右侧电阻丝的阻值比左侧小C．该装置不能用于探究电流通过导体产生的热量多少与电阻大小的关系D．通过温度计的示数变化判断电流产生热量的多少，这种方法是控制变量法4．如图实验装置可用于探究“电流通过导体产生热量的多少与电阻大小的关系”。

实验装置中，两根电阻丝R1（5Ω）、R2（10Ω）串联后分别放入两个相同的封闭空气盒中；两个空气盒各自连接一个相同的U形管，两U形管装有同种液体并封闭等量的空气，且两U形管内的各液面相平。

下列说法正确的是（）A．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝产生热量的多少B．通电一段时间后，会发现左侧U形管的液面高度差小于右侧U形管C．两侧空气盒与U形管中装等量的煤油也可以完成探究任务，且更节省时间D．利用该实验装置无法探究“电流通过导体产生热量的多少与通电时间长短的关系”5．如图所示装置中，甲、乙、丙三个完全相同的烧瓶中分别装有质量、初温都相同的液体，烧瓶中的电阻丝分别是水、水、煤油，烧瓶中的电阻丝分别为R甲、R乙、R丙，烧瓶内都有相同的温度计。

人教版九年级全一册物理18.4《焦耳定律》同步基础练习题一、单选题1．在1840年，最先精确确定了电流产生的热量跟电流、电阻和通电时间关系的英国物理学家是（ ） A ．焦耳 B ．安培 C ．伏特 D ．欧姆2．如图所示的装置，既可以探究电流通过导体产生的热量与电阻大小的关系，也可以比较水和煤油吸热升温的现象，则在这两个实验过程中:①都要控制液体的初温相同；②都是通过温度计示数的变化来反映液体吸收热量的多少；③都要控制所选烧瓶中液体的质量相等；④都要控制所选烧瓶中电阻丝阻值相等.以上说法正确有（ ）A ．只有③B ．只有①③C ．只有①②③D ．①②③④3．2020年10月15日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。

超导材料可以应用在（ ）A ．电热毯B ．电动汽车动力系统C ．电热水壶D ．充电暖手宝4．将规格都是“220V100W ”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是（ ）A ．三个用电器产生的热量相同B ．电风扇产生的热量最多C ．电烙铁产生的热量最多D ．电视机产生的热量最多5．如图甲为探究“电流通过导体产生的热量与哪些因素有关”的实验装置，两烧瓶中盛有等质量的煤油，电热丝R 1、R 2的电压与电流关系如图乙，则（ ）A ．R 1的阻值较大B ．通电一段时间后，R 2瓶中温度计的示数变化较大C ．通过R 2的电流较大D ．若用水代替煤油实验效果会更好6．一阻值为R 的电阻丝接在电压为U 的电路中，在t 时间内放出的热量为Q ，现把该电阻丝对折起来接到原来的电路中，放出同样多的热量，需要的时间是（ ）A ．4tB ．2tC ．tD ．2t二、填空题7．如图所示，是研究“在相同时间内电流通过导体产生的热量与______的关系”的实验装置。

若电阻丝R甲=5Ω，R乙=10Ω，通过电路中的电流为0.5A，则乙电阻丝在2min内产生的热量是_________J。

18.4 焦耳定律一．选择题（共14小题）1．额定功率相同的电风扇、电视机、电饭锅、节能灯均正常工作相同时间，产生热量最多的是（）A．电风扇B．电视机C．电饭锅D．节能灯2．下列用电器正常工作时，在相同的时间内产生热量最多的是（）A．“220V 60W”的电风扇B．“220V 60W”日光灯C．“220V 60W”的电热器D．一样多3．某同学探究焦耳定律，部分电路如图所示。

两个相同的烧瓶中装有初温相同、质量不等的煤油，装置左侧煤油多于右侧。

通电一段时间后，左侧温度计示数高于右侧。

下列说法正确的是（）A．通过右侧电阻丝的电流比左侧小B．右侧电阻丝的阻值比左侧小C．该装置不能用于探究电流通过导体产生的热量多少与电阻大小的关系D．通过温度计的示数变化判断电流产生热量的多少，这种方法是控制变量法4．在“比较两种液体比热容的大小”实验中，提供的装有液体、发热电阻丝和温度计的烧瓶（各烧瓶完全相同；各烧瓶中的液体种类不同、质量相同；各烧瓶中发热电阻丝完全相同），其他器材任选。

小明选用的两个烧瓶中分别装有A、B两种液体，选用的其他器材及实物连接图如图所示。

则（）A．给A、B两种液体加热时，小明“先闭合S1和S2，后闭合S3，一段时间后，断开S3。

”这样操作可保证加热时间相同，其目的是使两种液体吸收相同的热量B．通过观察，发现A液体中温度计示数的变化量大，则A液体比热容大C．此实验装置根本无法得到比较AB两种液体比热容大小的目的D．三个开关都闭合时，两容器中发热电阻丝串联，电流相等5．如图所示，2只烧瓶内装有煤油，瓶塞上各插1根玻璃管，瓶内各装1根阻值不同的电阻丝R甲和R乙．则利用该实验装置难以完成探究的是（）A．电流通过电热丝时产生的热量跟电热丝的阻值大小有关B．电流通过电热丝时产生的热量跟通过电热丝的电流大小有关C．电流通过电热丝时产生的热量跟电热丝的通电时间长短有关D．电流通过导体时产生的热量跟电流的二次方成正比，跟导体的电阻、通电时间成正比6．如图所示是探究电流产生热量与电阻的大小是否有关的实验装置。
