测量系统分析在MINITAB中的运用

用MINITAB软件进行测量系统分析简介MINITAB是一款流行的质量管理和统计分析软件，可用于统计数据分析、验证、模拟等多种应用。

本文将介绍如何使用MINITAB进行测量系统分析。

什么是测量系统分析？测量系统分析是一种用于评估测量数据质量的统计分析技术。

它用于评估测量过程的可靠性和稳定性，以确定测量数据的准确性和可行性。

主要目的是确保测量数据是可信、稳定和一致的。

测量系统分析的组成部分测量系统分析主要由以下三个部分组成：1. 重复性分析重复性分析是评估测量系统的稳定性和可重复性的一种方法。

它涉及在同一条件下多次测量一个物品，并记录测量结果。

2. 中误差分析中误差分析是一种确定测量系统误差来源的方法。

中误差主要是针对不同测量器具之间差异的分析。

3.倾向性分析倾向性分析是评估测量系统的准确性的一种技术。

在该分析中，实验员将同一个物品测量多次，然后与实际值进行比较。

MINITAB软件进行测量系统分析在MINITAB软件中，可以使用各种功能和工具完成测量系统分析。

以下是一个简单的步骤指南：1. 输入数据将所有与测量系统相关的数据输入到MINITAB中。

这些数据可能包括实际测量值、类型和数量等信息。

2. 启动分析工具启动MINITAB软件中的测量系统分析工具，并选择所需的分析选项。

3. 进行分析在分析工具中，进行重复性分析、中误差分析和倾向性分析。

分析结果将显示在软件中，并提供附加分析和工具。

4. 生成报告根据分析结果生成报告，进行数据可视化和结果研究。

此外还可以使用MINITAB软件中的图表和其他数据可视化工具来展示分析结果。

MINITAB软件提供了进行测量系统分析的多种方法和工具，可以帮助保存大量时间和精力。

使用该软件进行测量系统分析将得到更准确、可靠的数据，并帮助提高测量方法和技术。

Minitab在MSA中的应用导言测量系统分析（Measurement System Analysis，MSA）是确保测量结果的准确性和可靠性的关键过程。

在质量管理和过程改进中，MSA是至关重要的工具，可帮助组织评估其测量系统的性能并做出相应的调整。

Minitab是一种功能强大的统计软件，被广泛应用于数据分析和质量管理领域。

在MSA中，Minitab提供了一系列强大的功能和方法，用于分析和评估测量系统的性能。

Minitab中的基本概念在开始介绍Minitab在MSA中的具体应用之前，我们首先了解一些Minitab中的基本概念。

数据输入Minitab提供了多种数据输入方式，包括手动输入、复制粘贴和导入外部文件等。

用户可以根据实际情况选择最适合的数据输入方式。

工作表Minitab使用工作表的概念来组织和管理数据。

用户可以在一个工作表中输入多个变量的数据，每列表示一个变量，每行表示一个观测值。

数据清洗和准备Minitab提供了一系列数据清洗和准备工具，用于处理缺失数据、异常值和重复数据等。

这些工具可以帮助用户在进行MSA之前，将数据整理成可分析的形式。

统计分析和图表展示Minitab提供了丰富的统计分析和图表展示功能，用于探索数据的特性和关系。

用户可以通过Minitab生成直方图、散点图、箱线图等各种图表，同时还可以计算均值、方差、标准差等统计指标。

Minitab在MSA中的运用Gage R&R分析Gage R&R（Repeatability and Reproducibility）分析是MSA的核心内容之一，用于评估测量系统的可重复性和可再现性。

Minitab提供了一种简单且全面的方法来执行Gage R&R分析。

首先，用户需要将测量数据输入Minitab的工作表中，并确保每列代表一个变量，每行代表一个观测值。

然后，通过导航栏中的。

应用Minitab进行测量系统分析引言应用系统的方法研究测量过程，通过对测量系统的分析来评价测量系统和测量数据的质量和可靠性是十分有意义的。

测量系统分析是ISO／TS 16949和ISO10012：2003中重要的测量过程控制技术。

质量改进的有效性在很大程度上取决于测量系统的能力，因此正确的测量往往是质量改进的第一步。

1 测量系统分析的研究内容1.1 基本概念数据是测量的结果，而测量是指"以确定实体或系统的量值大小为目标的一整套作业"。

这"一整套作业"就是给具体的事物(实体或软件)赋值的过程。

这个过程的输入有人(操作者)、机(量具和必要的设备和软件)、料(实体或系统)、法(操作方法)、环(测量环境)等，这个过程的输出就是测量系统，见图1。

所谓测量系统分析，是指用统计学的方法来了解测量系统中的各个波动源，及其对测量结果的影响，最后给出本测量系统是否合乎使用要求的明确判断。

测量系统必须具有良好的准确性(accuracy)和精确性(precision)，通常由偏倚(bias)和波动(variation)等统计指标来表征。

偏倚用来表示多次测量结果的平均值与被测质量特性基准值(真值)之差，其中基准值可通过更高级别的测量设备进行若干次测量取其平均值来确定。

波动表示在相同的条件下进行多次重复测量结果分布的分散程度，常用测量结果的标准差σ或过程波动VP表示。

波动也可称为变异。

测量数据质量高，既要求偏倚小，又要求波动小。

偏倚和波动中有一项大，就不能说测量数据质量高。

1.2 测量结果波动的分解图2揭示了过程波动的主要来源以及测量系统分析的主要内容。

通过测量系统分析，控制测量系统的偏倚和波动，以便获得准确且精确的测量数据。

1.3 重复性和再现性重复性(repeatability)是指在尽可能相同的、恒定不变的测量条件下，对同一测量对象进行多次重复测量所得结果的一致性。

此时测量值的波动称为重复性，记为VE。

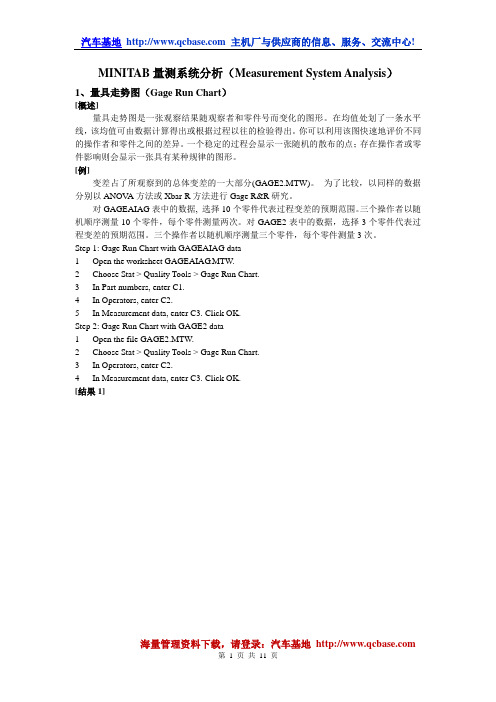

MINITAB量测系统分析（Measurement System Analysis）1、量具走势图（Gage Run Chart）[概述]量具走势图是一张观察结果随观察者和零件号而变化的图形。

在均值处划了一条水平线，该均值可由数据计算得出或根据过程以往的检验得出。

你可以利用该图快速地评价不同的操作者和零件之间的差异。

一个稳定的过程会显示一张随机的散布的点；存在操作者或零件影响则会显示一张具有某种规律的图形。

[例]变差占了所观察到的总体变差的一大部分(GAGE2.MTW)。

为了比较，以同样的数据分别以ANOV A方法或Xbar-R方法进行Gage R&R研究。

对GAGEAIAG表中的数据, 选择10个零件代表过程变差的预期范围。

三个操作者以随机顺序测量10个零件，每个零件测量两次。

对GAGE2表中的数据，选择3个零件代表过程变差的预期范围。

三个操作者以随机顺序测量三个零件，每个零件测量3次。

Step 1: Gage Run Chart with GAGEAIAG data1 Open the worksheet GAGEAIAG.MTW.2 Choose Stat > Quality Tools > Gage Run Chart.3 In Part numbers, enter C1.4 In Operators, enter C2.5 In Measurement data, enter C3. Click OK.Step 2: Gage Run Chart with GAGE2 data1 Open the file GAGE2.MTW.2 Choose Stat > Quality Tools > Gage Run Chart.3 In Operators, enter C2.4 In Measurement data, enter C3. Click OK.[结果1][结果2][结果分析1] Gage Run Chart Example —GAGEAIAG.MTW对每个零件，你可以比较每个操作者的测量变差，以及操作者之间的测量差异。

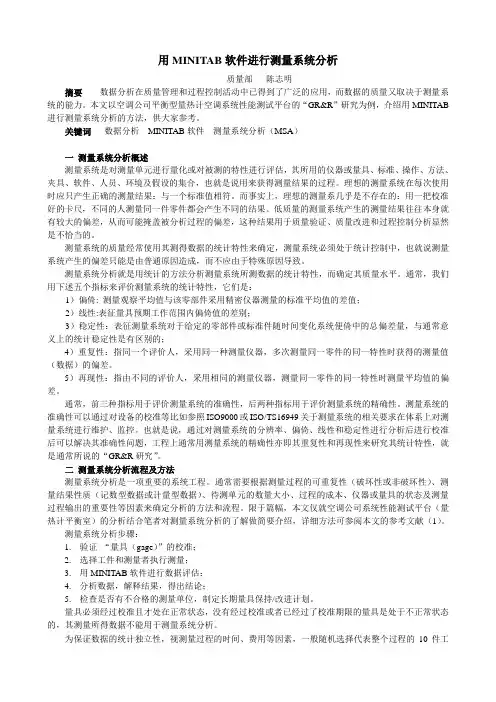

用MINITAB软件进行测量系统分析质量部陈志明摘要数据分析在质量管理和过程控制活动中已得到了广泛的应用，而数据的质量又取决于测量系统的能力。

本文以空调公司平衡型量热计空调系统性能测试平台的“GR&R”研究为例，介绍用MINITAB 进行测量系统分析的方法，供大家参考。

关键词数据分析MINITAB软件测量系统分析（MSA）一测量系统分析概述测量系统是对测量单元进行量化或对被测的特性进行评估，其所用的仪器或量具、标准、操作、方法、夹具、软件、人员、环境及假设的集合，也就是说用来获得测量结果的过程。

理想的测量系统在每次使用时应只产生正确的测量结果：与一个标准值相符。

而事实上，理想的测量系几乎是不存在的：用一把校准好的卡尺，不同的人测量同一件零件都会产生不同的结果。

低质量的测量系统产生的测量结果往往本身就有较大的偏差，从而可能掩盖被分析过程的偏差，这种结果用于质量验证、质量改进和过程控制分析显然是不恰当的。

测量系统的质量经常使用其测得数据的统计特性来确定，测量系统必须处于统计控制中，也就说测量系统产生的偏差只能是由普通原因造成，而不应由于特殊原因导致。

测量系统分析就是用统计的方法分析测量系统所测数据的统计特性，而确定其质量水平。

通常，我们用下述五个指标来评价测量系统的统计特性，它们是：1）偏倚: 测量观察平均值与该零部件采用精密仪器测量的标准平均值的差值；2）线性:表征量具预期工作范围内偏倚值的差别；3）稳定性：表征测量系统对于给定的零部件或标准件随时间变化系统便倚中的总偏差量，与通常意义上的统计稳定性是有区别的；4）重复性：指同一个评价人，采用同一种测量仪器，多次测量同一零件的同一特性时获得的测量值（数据）的偏差。

5）再现性：指由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性时测量平均值的偏差。

通常，前三种指标用于评价测量系统的准确性，后两种指标用于评价测量系统的精确性。

测量系统的准确性可以通过对设备的校准等比如参照ISO9000或ISO/TS16949关于测量系统的相关要求在体系上对测量系统进行维护、监控。

MINITAB使用方法MSA资料MINITAB是一款流行的统计分析软件，常用于数据分析和质量控制。

其中，MSA（测量系统分析）是MINITAB的重要功能之一，用于评估测量系统的准确性、精度和稳定性。

以下是使用MINITAB进行MSA分析的基本步骤和操作指南。

1.数据准备在进行任何分析之前，首先需要准备好所需的数据。

通常，MSA分析需要测量值和重复测量的数据。

确保数据的可靠性和准确性非常重要。

2.导入数据在MINITAB中，打开一个新的工作表，并将数据导入其中。

可以通过以下途径导入数据：直接输入数据，从文本文件中导入，从其他软件（如Excel）中复制粘贴数据。

3.创建测量系统分析工作表在MINITAB的菜单栏中，选择「Stat」-「Quality Tools」-「Measurement Systems Analysis」-「Gage Study（Crossed Design）」来创建测量系统分析工作表。

4.定义变量在弹出的对话框中，选择要分析的测量变量和因子，并定义各个变量的类型。

对于连续型变量，选择「Continuous Data」；对于离散型变量，选择「Attribute」。

根据实际情况，可能还需要定义其他属性，如测量上限、下限、精度等。

5.输入数据在测量系统分析工作表中，输入数据。

确保按照所定义的变量类型正确输入数据。

6.运行分析点击工具栏上的「OK」按钮，开始运行测量系统分析。

MINITAB将根据提供的数据，进行分析并生成结果。

7.分析结果解读8.结果解释和改进根据分析结果，评估测量系统的性能，并提出可能的改进措施。

根据分析结果的可行性，决定是否需要更换测量方法、设备或校准过程。

9.保存和导出结果在完成分析后，可以选择将结果保存为MINITAB项目文件（.MTB）或导出为其他常用格式，如Excel文件或PDF文档。

总结：MINITAB是一款强大的统计分析软件，可用于执行多种数据分析任务，包括MSA（测量系统分析）。
