1CCS42安装及破解说明(重要)

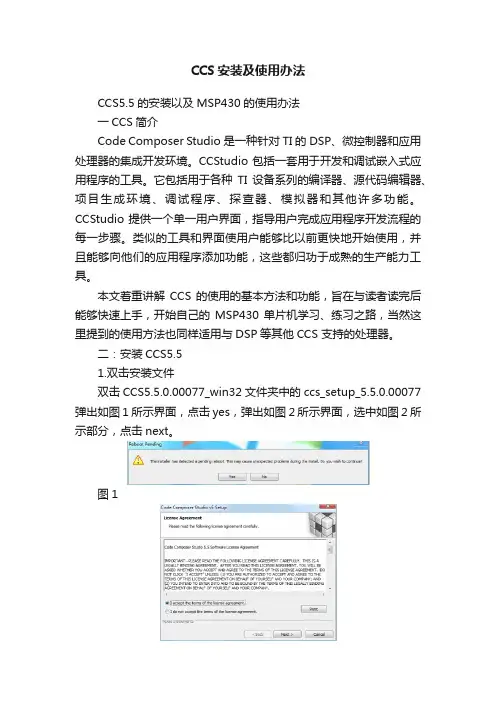

CCS安装及使用办法CCS5.5的安装以及MSP430的使用办法一CCS简介Code Composer Studio是一种针对TI的DSP、微控制器和应用处理器的集成开发环境。

CCStudio包括一套用于开发和调试嵌入式应用程序的工具。

它包括用于各种TI设备系列的编译器、源代码编辑器、项目生成环境、调试程序、探查器、模拟器和其他许多功能。

CCStudio 提供一个单一用户界面，指导用户完成应用程序开发流程的每一步骤。

类似的工具和界面使用户能够比以前更快地开始使用，并且能够向他们的应用程序添加功能，这些都归功于成熟的生产能力工具。

本文着重讲解CCS的使用的基本方法和功能，旨在与读者读完后能够快速上手，开始自己的MSP430单片机学习、练习之路，当然这里提到的使用方法也同样适用与DSP等其他CCS 支持的处理器。

二：安装CCS5.51.双击安装文件双击CCS5.5.0.00077_win32文件夹中的ccs_setup_5.5.0.00077弹出如图1所示界面，点击yes，弹出如图2所示界面，选中如图2所示部分，点击next。

图1图22 选择安装路径在图3所示的位置点击Browse修改安装路径，安装在自己计算机熟悉的目录下面，注意不能有中文路径，只能安装在英文路径下面。

然后点击next图33 选择安装内容完成选择路径安装以后，会弹出图4所示界面，选择Custom，点击next，然后图4弹出图5所示界面，选中MSP430 Ultra LowPower MCUs，由于我们的毕设主要用到MSP430，所以只选中该项（有兴趣的可以多选择几项）。

然后一直点击next，即可完成安装。

图5三．使用CCS5.5安装完成以后点击如下所示的快捷方式，会弹出如图6所示的界面。

图6图6中的Workspace栏为CCS5.5存放工程文件的目录，以后所建的MSP430工程都存放在此文件夹下面，注意不要选中图6画红线部分，如果选中以后再也不会弹出此界面，将无法修改工程文件目录。

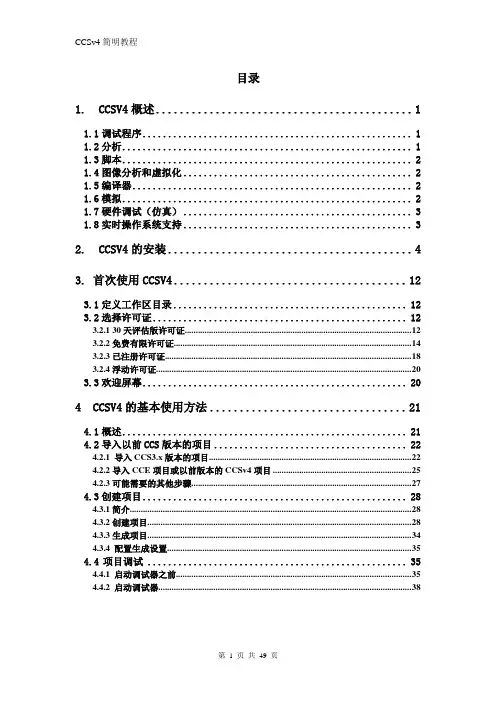

目录1. CCSV4概述 (1)1.1调试程序 (1)1.2分析 (1)1.3脚本 (2)1.4图像分析和虚拟化 (2)1.5编译器 (2)1.6模拟 (2)1.7硬件调试（仿真） (3)1.8实时操作系统支持 (3)2. CCSV4的安装 (4)3. 首次使用CCSV4 (12)3.1定义工作区目录 (12)3.2选择许可证 (12)3.2.1 30天评估版许可证 (12)3.2.2免费有限许可证 (14)3.2.3已注册许可证 (18)3.2.4浮动许可证 (20)3.3欢迎屏幕 (20)4 CCSV4的基本使用方法 (21)4.1概述 (21)4.2导入以前CCS版本的项目 (22)4.2.1 导入CCS3.x版本的项目 (22)4.2.2导入CCE项目或以前版本的CCSv4项目 (25)4.2.3可能需要的其他步骤 (27)4.3创建项目 (28)4.3.1简介 (28)4.3.2创建项目 (28)4.3.3生成项目 (34)4.3.4 配置生成设置 (35)4.4项目调试 (35)4.4.1 启动调试器之前 (35)4.4.2 启动调试器 (38)为了没有分的同志可以下载，再传上来1. CCSv4概述Code Composer Studio&amp™（CCS或CCStudio）是一种针对TI的DSP、微控制器和应用处理器的集成开发环境。

CCStudio包括一套用于开发和调试嵌入式应用程序的工具。

它包括用于各种TI设备系列的编译器、源代码编辑器、项目生成环境、调试程序、探查器、模拟器和其他许多功能。

CCStudio提供一个单一用户界面，指导用户完成应用程序开发流程的每一步骤。

类似的工具和界面使用户能够比以前更快地开始使用，并且能够向他们的应用程序添加功能，这些都归功于成熟的生产能力工具。

CCStudio版本4 (CCSv4)以Eclipse开源软件框架为基础。

CCSv4之所以以Eclipse为基础，是因为Eclipse为开发环境提供了一个优异的软件框架，是众多嵌入式软件供应商所使用的标准框架。

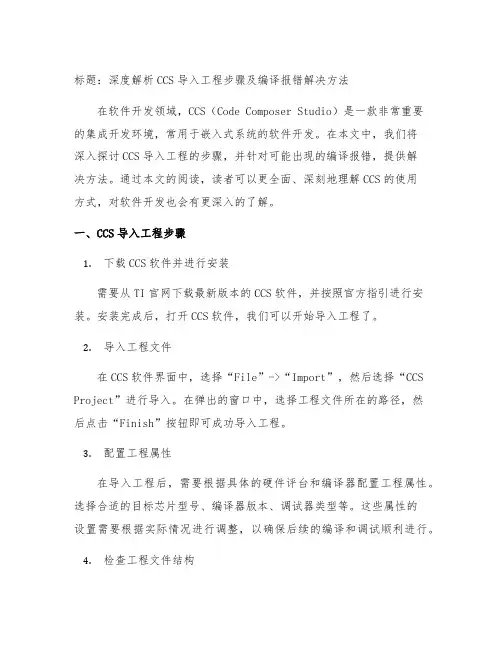

标题：深度解析CCS导入工程步骤及编译报错解决方法在软件开发领域，CCS（Code Composer Studio）是一款非常重要的集成开发环境，常用于嵌入式系统的软件开发。

在本文中，我们将深入探讨CCS导入工程的步骤，并针对可能出现的编译报错，提供解决方法。

通过本文的阅读，读者可以更全面、深刻地理解CCS的使用方式，对软件开发也会有更深入的了解。

一、CCS导入工程步骤1.下载CCS软件并进行安装需要从TI官网下载最新版本的CCS软件，并按照官方指引进行安装。

安装完成后，打开CCS软件，我们可以开始导入工程了。

2.导入工程文件在CCS软件界面中，选择“File”->“Import”，然后选择“CCS Project”进行导入。

在弹出的窗口中，选择工程文件所在的路径，然后点击“Finish”按钮即可成功导入工程。

3.配置工程属性在导入工程后，需要根据具体的硬件评台和编译器配置工程属性。

选择合适的目标芯片型号、编译器版本、调试器类型等。

这些属性的设置需要根据实际情况进行调整，以确保后续的编译和调试顺利进行。

4.检查工程文件结构在导入工程后，需要仔细检查工程文件的结构，包括源文件、头文件、库文件等是否正确导入。

有时候在导入工程时，可能会出现一些文件漏导致编译报错，因此及时检查并修复这些问题非常重要。

二、编译报错解决方法在进行CCS工程编译时，可能会出现各种报错信息。

以下是常见的编译报错及相应的解决方法：1.error: #20: identifier “xxx” is undefined这种报错通常是由于未包含对应的头文件引起的。

解决方法是确认相关头文件是否正确导入，并在源文件中正确引用。

2.error: #10234-D: unrecognized pragma这种报错通常是由于编译器不支持或不识别的编译指令引起的。

解决方法是查阅编译器手册，确认该编译指令的使用方法是否正确。

3.error: #10099-D: program will not fit intoavailable memory …这种报错通常是由于代码大小超出了目标芯片的可用空间引起的。

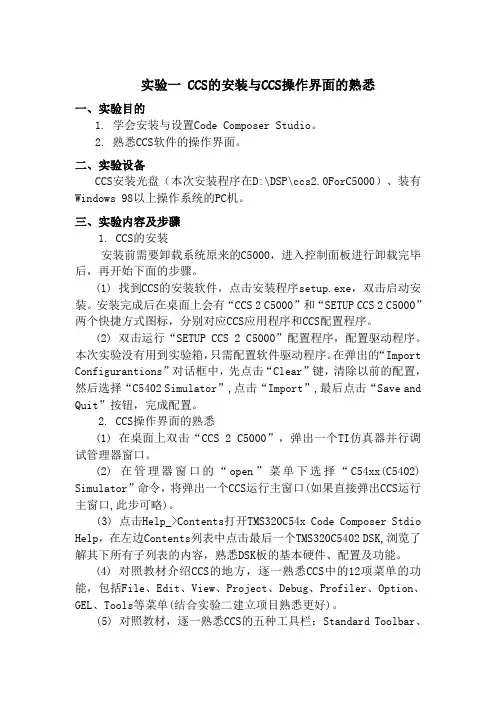

实验一 CCS的安装与CCS操作界面的熟悉一、实验目的1. 学会安装与设置Code Composer Studio。

2. 熟悉CCS软件的操作界面。

二、实验设备CCS安装光盘（本次安装程序在D:\DSP\ccs2.0ForC5000）、装有Windows 98以上操作系统的PC机。

三、实验内容及步骤1. CCS的安装安装前需要卸载系统原来的C5000，进入控制面板进行卸载完毕后，再开始下面的步骤。

(1) 找到CCS的安装软件，点击安装程序setup.exe，双击启动安装。

安装完成后在桌面上会有“CCS 2 C5000”和“SETUP CCS 2 C5000”两个快捷方式图标，分别对应CCS应用程序和CCS配置程序。

(2) 双击运行“SETUP CCS 2 C5000”配置程序，配置驱动程序。

本次实验没有用到实验箱，只需配置软件驱动程序。

在弹出的“Import Configurantions”对话框中，先点击“Clear”键，清除以前的配置，然后选择“C5402 Simulator”,点击“Import”,最后点击“Save and Quit”按钮，完成配置。

2. CCS操作界面的熟悉(1) 在桌面上双击“CCS 2 C5000”，弹出一个TI仿真器并行调试管理器窗口。

(2) 在管理器窗口的“open”菜单下选择“C54xx(C5402) Simulator”命令，将弹出一个CCS运行主窗口(如果直接弹出CCS运行主窗口,此步可略)。

(3) 点击Help_>Contents打开TMS320C54x Code Composer Stdio Help，在左边Contents列表中点击最后一个TMS320C5402 DSK,浏览了解其下所有子列表的内容，熟悉DSK板的基本硬件、配置及功能。

(4) 对照教材介绍CCS的地方，逐一熟悉CCS中的12项菜单的功能，包括File、Edit、View、Project、Debug、Profiler、Option、GEL、Tools等菜单(结合实验二建立项目熟悉更好)。

一、CCSv4安装1. 放入光盘，若不自动弹出，点击autorun.exe，将弹出如下画面。

然后，点击现在安装。

2. 点击yes确认安装。

3. 点击NEXT按钮。

4. 选择I accept the terms of the license agreement，并单击Next按钮。

5. 开始安装。

6. 单击Finish按钮。

7. 但是YES按钮重新启动，安装完成。

二、CCSv4注册1. 打开CCSv4，单击OK。

弹出如下对话框，选择Activate a License。

2. 链接到TI注册网址开始注册（需有TI的my.TI账号），注册时，除了需要激活码，还需要本机MAC地址，如c8.9c.dc.30.05.9e。

获得License后，选择Specify a license file，点击Browse，选择TMDSCCS-ALLN01A-v4.0.lic文件。

单击OK，注册完毕。

3. 注意：目前SEED-XDS510PLUS、SEED-XDS560PLUS以及SEED-XDS560USB仿真器只支持CCSv4.1.2版本，不要升级到4.1.2以上版本。

可通过如下步骤关闭自动升级功能，避免不必要的问题出现。

4. 进入CCS的菜单windows -> Preferences。

5. 选择Install/Update -> Automatic Updates，取消勾选项，从而关闭自动升级功能。

三、仿真器安装1. 直接插上XDS560PLUS仿真器后（XDS560PLUS仿真器不需要连接目标板），放入驱动光盘（需要关闭杀毒软件），可自动安装驱动。

若没自动安装。

可在设备管理器中更新驱动，驱动选择SEED-XDS560Plus Emulator for CCS4.0。

四、CCSv4新建工程1. 可以选择File->New->Others，然后选择C/C++->CCS Project。

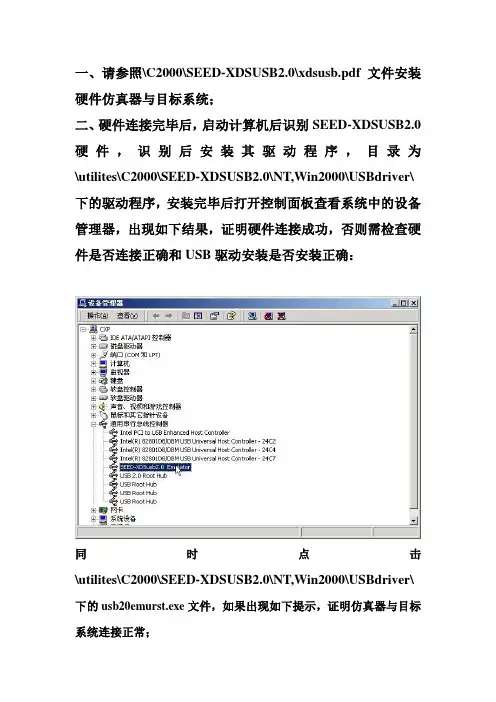

一、请参照\C2000\SEED-XDSUSB2.0\xdsusb.pdf文件安装硬件仿真器与目标系统；二、硬件连接完毕后，启动计算机后识别SEED-XDSUSB2.0硬件，识别后安装其驱动程序，目录为\utilites\C2000\SEED-XDSUSB2.0\NT,Win2000\USBdriver\下的驱动程序，安装完毕后打开控制面板查看系统中的设备管理器，出现如下结果，证明硬件连接成功，否则需检查硬件是否连接正确和USB驱动安装是否安装正确：同时点击\utilites\C2000\SEED-XDSUSB2.0\NT,Win2000\USBdriver\下的usb20emurst.exe文件，如果出现如下提示，证明仿真器与目标系统连接正常；三、安装TMDSCCS2000-1软件，步骤按光标依次执行（步骤请参照C5000\SEED-XDSUSB2.0\下的仿真器安装指南中的CCS软件安装）;四、驱动程序安装,步骤按光标执行：第一步：双击\Utilities\C2000\SEED-XDSUSB2.0\NT,win2000\USBdriver\Disk1下的通用的setup.exe文件（如果只开发TMS320LF240XAPGEA芯片，建议使用优化后的文件，双击\Utilities\C2000\SEED-XDSUSB2.0\NT,win2000\USBdriver\Disk1\TMS320LF24 0XAPGEA\setup.exe文件）；第二步：按照提示依次执行，同时路径选为CCS的路径；五、驱动程序的配置：第一步：双击桌面上的Setup CCS 2(2000)；第二步：根据DSP的型号选择相应的TI驱动程序，F206,F24X,LF24XX选择F24XX XDS510 Emulator, LF28XX选择F28XX XDS510 Emulator,在此以LF2407为例说明；第三步：选中F24XX XDS510 Emulator，点击Import;第四步：关掉此窗口，点击close；第五步：点中F24XX XDS驱动，同时鼠标右键，点击Properties；第六步：点击图标处文件；第七步：点击Browse；第八步：选中CCS目录中drivers目录下的seedusb2.cfg文件，同时打开；第九步：点击图标next;第十步：I/O Port为0x240（也可以设为340）,点击图标Next；第十一步：根据系统CPU的个数选择Add Single的相应次数；第十二步：点击图标Finish;第十三步：关掉CCS setup；第十四步：保存设置；第十五步：启动CCS；第十六步：出现CCS调试界面,仿真器连调成功。

1 安装CCS3.3和SR11补丁，按步骤来即可（安装前关闭所有的杀毒软件和防火墙）一：安装CCS3.31 将ICETEK-XDS560USB所配的光盘放入光驱；2 Windows系统将自动运行光盘上的安装程序Setup.exe，如果Windows系统未自动3 运行，请用资源管理器打开并手动运行光盘根目录上的Setup.exe（可能在光盘中CCS3.3目录下）；4 【Welcom to the Code Composer Studio v3.3 Installation Wizard】：点击Next> ；5 【System Requirements】：点击Next> ；6 【License Agreement】：选中I accept the License Agreement；点击Next>7 【Select Installation Type】：点击Typical Install按钮；8 【Destination Folder】：设置为默认目录C:\CCStudio_v3.3；点击Next> ；9 【Ready to Install Code Composer Studio v3.3】：点击Install Now ；等待安装完成。

如果中间提示警告，忽略即可不影响使用二安装SR111 在Windows中用资源管理器打开光盘根目录上的ICETEK-XDS560U V1.4目录；2 手动运行目录中的补丁安装程序CCS_v3.3_SR11_81.2.exe；3 【Welcom】：点击Next> ；4 【Software License Agreement】：点击Yes ；5 【Select ActiveState Perl Version】：选中ActiveState Perl 58；点击Next> ；6 【Begin Data Transfer】：点击Next> ；【Infomation】点击确定。

1 安装CCS3.3和SR11补丁，按步骤来即可（安装前关闭所有的杀毒软件和防火墙）一：安装CCS3.31 将ICETEK-XDS560USB所配的光盘放入光驱；2 Windows系统将自动运行光盘上的安装程序Setup.exe，如果Windows系统未自动3 运行，请用资源管理器打开并手动运行光盘根目录上的Setup.exe（可能在光盘中CCS3.3目录下）；4 【Welcom to the Code Composer Studio v3.3 Installation Wizard】：点击Next> ；5 【System Requirements】：点击Next> ；6 【License Agreement】：选中I accept the License Agreement；点击Next>7 【Select Installation Type】：点击Typical Install按钮；8 【Destination Folder】：设置为默认目录C:\CCStudio_v3.3；点击Next> ；9 【Ready to Install Code Composer Studio v3.3】：点击Install Now ；等待安装完成。

如果中间提示警告，忽略即可不影响使用二安装SR111 在Windows中用资源管理器打开光盘根目录上的ICETEK-XDS560U V1.4目录；2 手动运行目录中的补丁安装程序CCS_v3.3_SR11_81.2.exe；3 【Welcom】：点击Next> ；4 【Software License Agreement】：点击Yes ；5 【Select ActiveState Perl Version】：选中ActiveState Perl 58；点击Next> ；6 【Begin Data Transfer】：点击Next> ；【Infomation】点击确定。

CCS和并口驱动仿真器的安装和设置我们将CCS和并口仿真器的驱动均安装在E:\ti下。

如若同学们想将文件安装在其他目录下请自行修改。

在安装之前，请关闭所有的杀毒软件，因为这些杀毒软件可能会造成安装的失败。

1. 首先进入光盘的CCS2.0 For 5000目录，点击setup进入安装界面。

点击中的Code Composer Studio（缩写为CCS）开始安装CCS。

点击“Next>”进入下一级界面系统提示您关闭所有杀毒软件，如果您没有关闭请突出关闭所有的杀毒软件后，再进入安装程序。

如果您关闭了所有杀毒软件，点击“确定”进入下一级界面。

同意版权警告点击“Yes”进入下一级界面。

该CCS是从intelnet网上下载所得，是以朋友的方式提供给用户使用，如有版权问题我们概不负责。

继续点击“Next>”进入下一级界面该界面下我们要选择所有的安装文件，包括CCS2.0和PDF在线帮助文档后，点击“Next>”进入下一级界面该界面下，我们点击Browse选择我们将CCS安装再什么目录下。

CCS默认的安装目录为C:\ti，这里我们选择的目录文E:\ti。

点击“Next>”进入下一级界面。

该界面是告诉我们所有前面自定义的安装信息，点击“Next>”系统就开始自动安装CCS。

而后给出安装信息。

点击“确定”进入下一级菜单。

在该菜单下将Register和Read两条提示钩为空白。

点击“Finish”后就完成了所有CCS的安装。

其中桌面上出现了两个图标，左边的为CCS运行程序，右边的为CCS驱动设置文件。

2. 介绍并口驱动器的安装首先进入光盘的并口仿真器驱动，点击电脑图形的Setup进入安装界面。

点击“Next>”进入下一级界面。

输入计算机名和公司名后，点击“Next>”进入下一级界面。

在该界面下点击“Browse”选择你要将并口驱动安装的目录，通常你的CCS安装再哪个盘的根目录下，你就应该将并口驱动安装在那个盘的根目录下。

目录第二章软件的安装与应用 (1)2.1 CCSv5.1的安装 (1)2.2 利用CCSv5.1导入已有工程 (4)2.3 利用CCSv5.1新建工程 (6)2.4 利用CCSv5.1调试工程 (9)2.5 CCSv5.1资源管理器介绍及应用 (16)第二章软件的安装与应用CCS（Code Composer Studio）是TI公司研发的一款具有环境配置、源文件编辑、程序调试、跟踪和分析等功能的集成开发环境，能够帮助用户在一个软件环境下完成编辑、编译、链接、调试和数据分析等工作。

CCSv5.1为CCS软件的最新版本，功能更强大、性能更稳定、可用性更高，是MSP430软件开发的理想工具。

2.1 CCSv5.1的安装（1）运行下载的安装程序ccs_setup_5.1.1.00031.exe，当运行到如图2.1处时，选择Custom 选项，进入手动选择安装通道。

图2.1 安装过程1（2）单击Next得到如图2.2所示的窗口，为了安装快捷，在此只选择支持MSP430 Low Power MCUs的选项。

单击Next，保持默认配置，继续安装。

图2.2 安装过程2图2.3 软件安装中图2.4 软件安装完成（3）单击Finish，将运行CCS，弹出如图2.5所示窗口，打开“我的电脑”，在某一磁盘下，创建以下文件夹路径：-\MSP-EXP430F5529\Workspace，单击Browse，将工作区间链接到所建文件夹，不勾选"Use this as the default and do not ask again"。

图2.5 Workspace选择窗口（4）单击OK，第一次运行CCS需进行软件许可的选择，如图2.6所示。

在此，选择CODE SIZE LIMITED(MSP430)选项，在该选项下，对于MSP430，CCS免费开放16KB的程序空间；若您有软件许可，可以参考以下链接进行软件许可的认证：/index.php/GSG:CCSv5_Running_for_the_first_time，单击Finish即可进入CCSv5.1 软件开发集成环境，如图2.7所示。

CCS 4.2 环境下工程的建立及调试1. CCS4.2 环境下工程的建立（1）新建工程（2）输入项目名称（不能包含中文）和项目路径（不能包含中文）（3）输入项目所支持的设备（4）加入源文件通过【Add Files to Project…】加载到工程中，（将文件添加到项目）”，将源文件复制到项目目录中。

如果该文件是在工程文件夹下，则选择文件名上的右键菜单中的【Delect】选项会实际删除文件，慎用；否则不会删除，只是移出工程；需要加入文件为（1）xxx.c（2）xxx.cmd（1）c5509.gel（1）csl5509a.lib如果【Link Files to Project…】加载到工程中，这样可以将文件保留在其原始目录中。

选择文件名上的右键菜单中的【Delect】选项，，则不会删除文件，只是移出工程；2. 配置工程（1）设置includ e 目录添加头文件，如csl.h这些。

因为CCS4里面已经没有这些头文件了。

在工程名上的右键菜单中选择【Build Properties】，如图所示。

在【Properties for MyProject】界面中，【C5500 Compiler】下选择【Include Options】选项，如图所示。

单击图标设置头文件的路径，如图所示的对话框。

单击【File system】，按截图设置路径。

如需要在其他路径下包含头文件，可以使用同样方法再次添加。

其他的选项按下面的截图设置，"${PROJECT_ROOT}"指的是当前工程目录下，即目录"MyProject"。

本例程需要添加如下路径：（1）"${CG_TOOL_ROOT}/include"（2）"${XDAIS_CG_ROOT}/packages/ti/xdais"（3）"${C5500_CSL_CG_ROOT}/include"（4）"F:\DSP\workspace\C5500include"（2）配置项目使用芯片工程右键->Build Properties->C/C++ Build->C5500 Compiler->Predefined Symbols->Pre-define NAME->添加“CHIP_5509A”（3）配置内存模式工程右键->Build Properties->C/C++ Build->C5500 Compiler->Runtime Model Options->Specify memory model(选择large)（4）配置设置堆大小(stack size)和栈大小(heap size)工程右键-> Build Properties -> C5500 Linker -> Basic Options，设置stack size (0x3e8)和heap size (0x7d0)工程右键-> BuildProperties -> C5500 Linker ->Runtime Environment->Specify size of output sysstack section (1024)3. 编译（Building）工程（1）无错误及警告时，编译信息显示如下如果项目没有error和warning，说明项目编译成功，相关的结果如下：**** Build of configuration Debug for project lab1-wdt ****D:\Program Files\Texas Instruments\ccsv4\utils\gmake\gmake -k all'Building file: ../wdt.c'"D:/Program Files/Texas Instruments/ccsv4/tools/compiler/c5500/bin/cl55"--include_path="D:/Program Files/Texas Instruments/ccsv4/tools/compiler/c5500/include" --include_path="F:/DSP/workspace/C5500include"--include_path="/packages/ti/xdais"--ptrdiff_size=16--asm_directory="F:/DSP/workspace/lab1-wdt"--preproc_with_compile--preproc_dependency="wdt.pp" "../wdt.c"'Finished building: ../wdt.c''Building target: lab1-wdt.out'"D:/Program Files/Texas Instruments/ccsv4/tools/compiler/c5500/bin/cl55"-g --define=CHIP_5509A--diag_warning=225 --ptrdiff_size=16--memory_model=small--asm_directory="F:/DSP/workspace/lab1-wdt" -z -m"lab1-wdt.map"--stack_size=0x200--heap_size=0x7d0--warn_sections-i"D:/Program Files/Texas Instruments/ccsv4/tools/compiler/c5500/lib"-i"D:/Program Files/Texas Instruments/ccsv4/tools/compiler/c5500/include"--reread_libs--rom_model--sys_stacksize=1024-o "lab1-wdt.out" "./wdt.obj" -l"libc.a" "../csl5509a.lib" "../wdt.cmd"<Linking>'Finished building target: lab1-wdt.out'' 'Build complete for project lab1-wdt4. 调试工程（1）正确的安装顺序连接1、连接XDS100V2 仿真器和电脑2、连接XDS100V2 仿真器JA TG和DSP目标板3、DSP目标板上电（2）选择【Debug | Launch TI Debugger】如图完成上述操作之后，进入调试环境，如图所示（3）连接目标板，并且目标板上电后如果连接成功，则如图，同时目标板上D9（最右侧），绿灯点亮。

CCS的安装与应用TI 公司的集成开发环境CCS（Code Composer Studio）提供了环境配置、源文件编辑、程序调试、跟踪和分析等工具。

它所包含的集成代码生成工具，包括汇编器、优化C编译器、链接器等，可以帮助用户在一个软件环境下完成编辑、编译、链接、调试和数据分析等工作。

CCS 一般工作在两种模式下：软件仿真和与硬件开发板相结合的在线仿真。

软件仿真(Simulator)可以脱离ARM芯片，在PC 机上模拟ARM的指令集与工作机制，主要用于前期算法实现和调试。

与硬件开发系统相结合的仿真（Emulator）是程序实时运行在ARM芯片上，可以在线编制和调试应用程序。

对于Stellaris系列的ARM可采用CCS v4版本来仿真调试。

S的安装CCS的安装运行的设置包括2个阶段：(1)安装CCS到系统中。

运行下载的安装程序setup_CCS_4.x.exe，安装过程中注意选择支持Stellaris的方式，安装完成后，在桌面上显示CCS的快捷方式图标。

(2)选择CCS的Workspace。

运行CCS，弹出如图1所示对话框，Workspace 栏选择路径"D:\LM3S8962\My Documents\MyProject"，不勾选"Use this as the default and do not ask again"，单击OK。

将工作空间连接到MyProject所在的目录。

图1 Workspace选择窗口在出现的下一个界面中单击右上侧的CCS图标就将进入CCS开发界面，并在MyProject文件夹下自动生成名为".metadata"的文件夹，这样下次通过该路径进入CCS开发集成环境时就会跳过该界面直接进入编辑界面。

S的应用与调试2.1 用CCS打开已有的工程(1)运行CCS，打开编辑界面。

然后添加驱动库：在CCS菜单栏选择Project→Import Existing CCS/CCE Eclipse Project，弹出的对话框选择"Select search-directory"栏,然后添加选择路径"D:\LM3S8962\My Documents\driverlib"，对话框的显示如图2所示。

本说明文档包含：1. CCS3.3开发环境与附加驱动的安装顺序2. CCS3.3硬件仿真模式的启动3. 硬件仿真模式启动后，开发环境的配置4. 硬件调试连接顺序5. 硬件调试断开顺序6. 关于gel 文件和cmd 文件的附加说明重要提示：在使用DSP2808最小系统板进行硬件仿真实验时，需时常注意电源芯片和DSP 芯片的温度，尤其是在上电异常或电路板与上位PC 机连接异常时，如果电源芯片或DSP 芯片短时间内突然过热，则代表电路板出现异常，不可再强行通电使用。

CCS3.3开发环境与附加驱动的安装顺序：第一步：安装CCS3.3编译开发环境，选择典型安装选项。

安装完成后，桌面出现两个图标第二步：安装USB 驱动，双击CDM20802_Setup.exe第三步：安装XDS100驱动，双击XDS100_v1_1_RTM.exe第四步：安装2808例子程序，双击TMS320F2808全套例程.rar至此，CCS3.3开发环境与附加驱动的安装完成。

CCS3.3硬件仿真模式的启动：第一步：双击桌面上的Setup CCStudio v3.3图标第二步：在开启的界面中，选择Platform 中的下拉菜单中选择xds100usb emulator第三步：选择F2808 XDS100 USB Emulator，点击Add第四步：此时已将2808添加至左侧的My System中，点击左下角的Save&Quit来启动CCS3.3第五步：在出现的弹出窗口中选择“是”至此，CCS3.3以完成初次启动的配置并正常启动附加说明，完成初次启动配置后，以后再使用时，不需要再点击Setup CCStudio v3.3来进行配置了，只需要点击，来按照原有配置启动即可。

硬件仿真模式启动后，开发环境的配置：第一步：点击Project->new，新建一个空的工程第二步：在左侧的工程管理栏中新建好的工程中，单击右键，选择Build Options第三步：在Advanced 标签页中，在Unified Memory Model(-ml前打钩第四步：在 Preprocessor 标签页中，将C:\tidcs\c28\DSP280x\v160\DSP280x_headers\include 输入至 Include Search Path 中，输入分号（注意此时应保持输入法为英文输入法），再将C:\tidcs\c28\DSP280x\v160\DSP280x_common\include 输入至 Include Search Path 中，以完成 CCS3.3 的编译器对头文件的查找路径的设置。
