船舶常用灯泡及灯头型号附图片

号灯和号型号灯和号型号灯和号型号灯和号型声响和灯光信号二、操纵和警告信号（第三十四条）三、能见度不良时的声号（第三十五条）声号设备的配备各类号灯的灯色、水平光弧和能见距离船舶上的灯按用途来分，可分为：(1)航行用－－号灯、号型、号笛和雾航锚泊时用的号钟及号锣。

(2)通信用－－通信信号灯、白昼信号灯和信号旗。

(3)救助用－－烟雾用信号(红光火焰、白光火焰、橙色灯雾)，声响信号(声响火箭、声响榴弹)，红光降落伞信号。

按光的性质来分，可分为：(1)定光灯－－桅灯、舷灯、尾灯和环照灯等。

(2)闪光灯－－通信信号灯、气垫船用的黄色闪光灯和围网渔船所用额外信号灯，120次/min或以上频闪的灯光，黄色红色两种。

桅灯：安装在船的首尾中心线上的的灯，在225度水平弧内显示不间断的灯光，从正前至每舷正横后22.5度。

锚灯：船的前部一盏白环照灯，长度小于50m时，最易见处一盏白环照灯。

前锚灯应高于后锚灯≥4.5m，船长≥50m时，前锚灯应在船体以上高度≥6m。

（1）前桅灯，或如只装设一盏桅灯，则该桅灯在船体以上的高度应不小于6 米，如船的宽度超过6 米，则在船体以上的高度应不小于该宽度，但是该灯安置在船体以上的高度不必大于12 米；（2）当装设两盏桅灯时，后灯高于前灯的垂向距离应至少为4.5米.（3）机动船的两盏桅灯的垂向距离应是这样：即在一切正常吃水差的情况下，当从距离船首1000 米的海面观看时，应能看出后灯在前灯的上方并且分开.舷灯：左红右绿，从正前方至各舷正横后22.5度。

舷灯离开舷边的距离不应超过船宽的10%，最大不应超过2m，应装有无光黑色的内侧挡板。

尾灯：安置在尽可能接近船尾的白灯，从正后方至每舷67.5度。

对国际航行的船舶要求桅灯、舷灯、尾灯配备双层灯具。

拖带灯：形状同尾灯，顔色为黄色。

环照灯：是指在360°的水平弧内显示不间断灯光的号灯。

有白，红，绿，黄，四种灯色的环照灯。

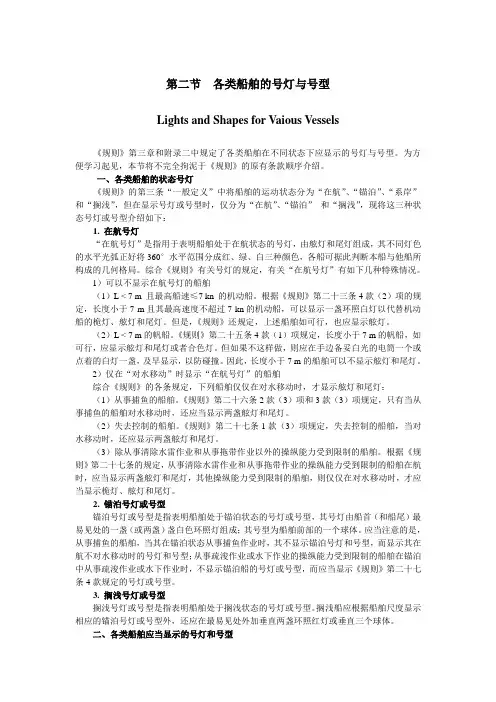

第二节各类船舶的号灯与号型Lights and Shapes for Vaious Vessels《规则》第三章和附录二中规定了各类船舶在不同状态下应显示的号灯与号型。

为方便学习起见，本节将不完全拘泥于《规则》的原有条款顺序介绍。

一、各类船舶的状态号灯《规则》的第三条“一般定义”中将船舶的运动状态分为“在航”、“锚泊”、“系岸”和“搁浅”，但在显示号灯或号型时，仅分为“在航”、“锚泊”和“搁浅”，现将这三种状态号灯或号型介绍如下：1. 在航号灯“在航号灯”是指用于表明船舶处于在航状态的号灯，由舷灯和尾灯组成，其不同灯色的水平光弧正好将360°水平范围分成红、绿、白三种颜色，各船可据此判断本船与他船所构成的几何格局。

综合《规则》有关号灯的规定，有关“在航号灯”有如下几种特殊情况。

1）可以不显示在航号灯的船舶（1）L < 7 m 且最高船速≤7 kn 的机动船。

根据《规则》第二十三条4款（2）项的规定，长度小于7 m且其最高速度不超过7 kn的机动船，可以显示一盏环照白灯以代替机动船的桅灯、舷灯和尾灯。

但是，《规则》还规定，上述船舶如可行，也应显示舷灯。

（2）L < 7 m的帆船。

《规则》第二十五条4款（1）项规定，长度小于7 m的帆船，如可行，应显示舷灯和尾灯或者合色灯。

但如果不这样做，则应在手边备妥白光的电筒一个或点着的白灯一盏，及早显示，以防碰撞。

因此，长度小于7 m的船舶可以不显示舷灯和尾灯。

2）仅在“对水移动”时显示“在航号灯”的船舶综合《规则》的各条规定，下列船舶仅仅在对水移动时，才显示舷灯和尾灯：（1）从事捕鱼的船舶。

《规则》第二十六条2款（3）项和3款（3）项规定，只有当从事捕鱼的船舶对水移动时，还应当显示两盏舷灯和尾灯。

（2）失去控制的船舶。

《规则》第二十七条1款（3）项规定，失去控制的船舶，当对水移动时，还应显示两盏舷灯和尾灯。

（3）除从事清除水雷作业和从事拖带作业以外的操纵能力受到限制的船舶。

1. 船用白炽蓬顶灯:产品型号：CPD1-1；防护等级:IP20,光源类型:白炽灯,光源功率:60（W）;电压:110/220（V）;
2. 船用投光灯：产品型号：HSVE TG-B；类型：大功率投射灯；防护等级：IP55；光源功率：白炽灯（W）；电压：110/220（V）；主要适用范围：船舶、港口、码头、车站和广场等
3. 船用防水白炽舱顶灯：产品型号：CCD9-3-2，适用甲板走道舱室工业户外；防护等级IP55 ；光源类型白炽灯光源；功率60（W）；电压220（V）；电缆外径Φ14-Φ16
4. 荧光双管舱顶灯办公室灯：型号：JCY22-2；防护等级：IP55；光源类型：白炽灯；光源功率：20W 30W（W）电压：110（V）；主要适用范围：机炉舱、露天甲板等
5. 船用航行信号灯/双层艉灯：产品型号：CXH4-10P全塑双层艉灯；可见距离：3n.m；水平光弧：135°；灯座：B22d；灯泡：
24V/60W 110V/60W 220V/65W；防护等级：IP56；重量：3.7KG；颜色：白色。

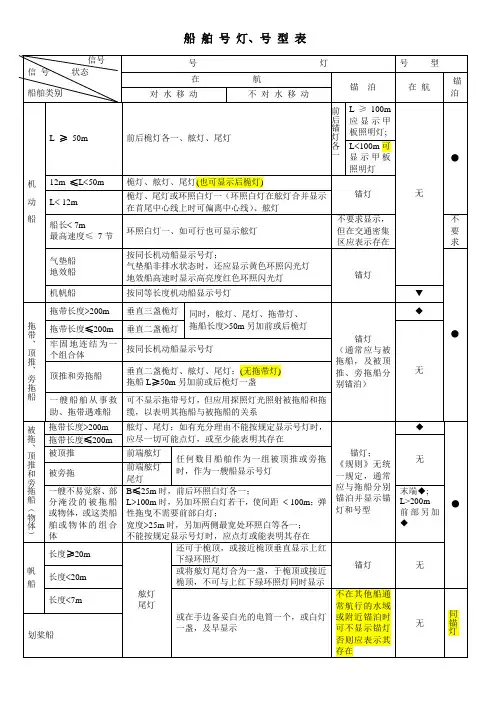

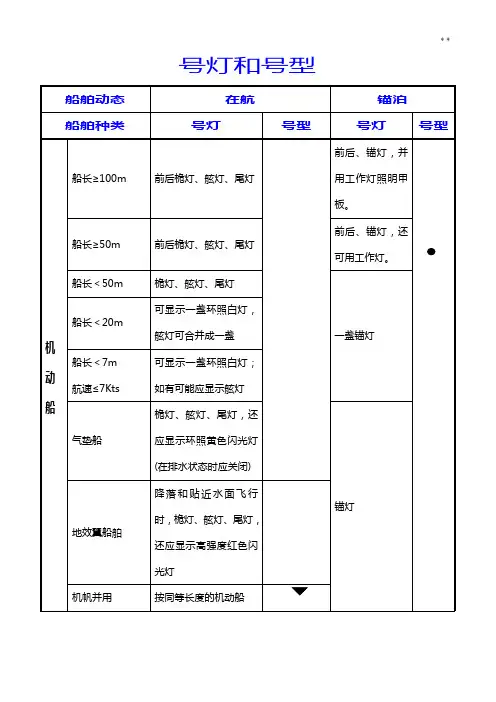

船舶动态 船舶种类船长≥ 100m船长≥ 50m 船长＜ 50m机船长＜ 20m船长＜ 7m动航速≤ 7Kts船气垫船地效翼船舶机帆并用 船长≥ 20m帆船长＜ 20m船船长＜ 7m限于吃水的船舶失去控制的船舶引航船搁浅船号灯和号型在航锚泊号灯号型号灯号型前后、锚灯，并 前后桅灯、舷灯、尾灯用工作灯照明甲板。

前后桅灯、舷灯、尾灯前后、锚灯，还可用工作灯。

桅灯、舷灯、尾灯可显示一盏环照白灯，舷灯可合并成一盏一盏锚灯可显示一盏环照白灯； 如有可能应显示舷灯 桅灯、舷灯、尾灯，还 应显示环照黄色闪光灯 (在排水状态时应关闭 )降落和贴近水面飞行锚灯时，桅灯、舷灯、尾灯，还应显示高强度红色闪 光灯按同等长度的机动船 舷灯、尾灯，还可显示 上红下绿环照灯舷灯、尾灯（可合并成一盏三色灯），还可用上 锚灯红下绿环照灯（不可与三色灯同时显示）同上栏，或备一盏白灯 或使用一个手电筒 除同机动船外，必须在最易见处显示垂直三盏 锚灯环照红灯舷灯、尾灯（不对水移动时关闭）在最易见处 锚灯显示垂直二盏环照红灯舷灯、尾灯上白下红两上白下红两盏环照盏环照灯除灯锚灯垂直两盏外船舶动态船舶种类拖带长度＞200m尾从拖拖带长度事≤200m 拖带的顶推或旁拖机动与被顶推的船舶船成为牢固组合体非拖船临时从事拖带遇险或救助的船舶拖带长度尾＞200m拖拖带长度≤200m号灯和号型在航锚泊号灯号型号灯号型垂直三盏环照白灯，船长≥ 50m 加后桅灯，舷灯、尾灯、拖带灯垂直二盏环照白灯，船长≥ 50m 加后桅灯，舷灯、尾灯、拖带灯垂直两盏桅灯，舷灯、尾灯作为一条机动船显示号灯不能显示拖船号灯时，应采取招引注意信号，尤其应将拖缆照亮舷灯、尾灯，若不能按规定显示，应在其上面点灯或采取至少表明其存在的措施被旁拖被被顶推拖船或部物体宽度者＜25m分物淹体没物体宽度不≥25m易被觉物体宽度察＞100m 舷灯任何数目船舶作为一组时，应作舷灯为一艘船来显示尾灯前后两端各显示一盏环照白灯（弹性体的前部不需要显示）同上栏外，在两侧最宽处各加一盏环照白灯同上栏外，在号灯之间，加入若干盏白色环照灯，使其间距≤ 100m末端：拖带长度＞200m 时前部加：不能显示规定号灯、号型者应在其上面点灯或采取至少表明其存在的措施号灯和号型船舶动态在航锚泊船舶种类号灯号型号灯号型从事敷设、维修、除了锚灯外，桅灯、舷灯、尾灯（不还应该显示起捞航标、电缆、对水移动时关闭），垂直垂直红、白、和管理航道或收放红、白、红三盏环照灯红三盏环照航空器的船舶灯在航从事补给、转运人员、食品或货物的船舶操纵能从事疏浚或水下力作业的船舶受到限制桅灯、舷灯、尾灯（不对水移动时关闭），垂直红、白、红三盏环照灯除同上栏外，当存在碍航物时，还应显示： 1）有碍航物舷，垂直两盏环照红灯；2）可通航舷，通航碍航通航碍航通航碍航垂直两盏环照绿灯舷侧舷侧舷侧舷侧舷侧舷侧的从事潜水作业的船小船舶从事拖带而使其偏航能力严重受到限制的船舶从事清除水雷作业的船舶垂直红、白、红三盏环照灯除了按同等长度尾拖带显示的号灯外，还应该显示垂直红、白、红三盏环照灯除了按同等长度的机动船显示的号灯外，在接近前桅顶部和前桅横桁两端，各显示一盏环照绿灯国际信号旗“ A”的硬质同在航号灯复制品拖带长度＞200m时加：锚灯同在航号型和长度＜ 12m 的船舶不要求显示搁浅、失控、操纵能力受到限制（除了潜水作业外）的号灯和号型船舶动态船舶种类拖网渔船渔具水平伸展距离≤150m非从拖网事渔渔具水平捕船伸展距离鱼＞150m作业的船舶号灯和号型在航锚泊号灯号型号灯号型舷灯、尾灯（不对水移动时关闭），船长≥ 50m的捕鱼船舶，应当显示后桅灯船长＜ 20m上绿下白两盏环照灯可以用一个篮子代替舷灯、尾灯（不对水移动时关闭），上红下白两盏环照灯同在航不对水移动的号型舷灯、尾灯（不对水移船长＜ 20m动时关闭）；可以用一上红下白两盏环照灯个篮子代和在渔具伸出的方向加一替；盏环照白灯。
