新建(改扩建)火力发电工程热工标准试验室及现场试验设备技术文件2009年11月中国附件1 技术规范1 总则1．1本规范书用于在建电厂或改扩建电厂热工试验室和现场试验设备（温度、压力、转速、电信号等）的招标，它提出了校验仪表和设备的配置数量、功能、性能等方面的技术要求。

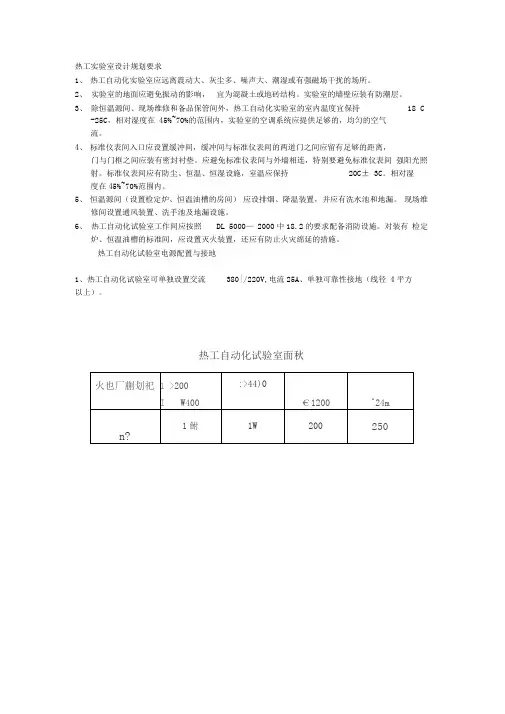

1. 2 电厂热工自动化试验室校验仪表和设备的配置满足电厂作为三级量值传递单位的工作需要。

1..3供方提供的热工自动化试验室校验仪表和设备具备有效的检定合格证书及完整的封印。

国产设备提供“计量器具制造许可证”，进口设备具有“进口设备型式批准证书”。

1.4需方对本规范书提出了最低限度的技术要求，并未对所有的技术细节和标准做出规定，供方需提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。

满足国家对有关安全、环境保护等强制性标准及要求。

1.5如未对本规范书提出偏差，需方可认为我方提供的设备符合规范和标准的要求。

偏差（无论多少）都清楚地表示在“差异表”中。

1.6本技术规范书所使用的标准如遇与我方所执行标准不一致时，按较高标准执行。

1.7校验仪表和设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方保证需方不承担有关校验仪表和设备专利的一切责任。

1.8本技术规范书将为订货合同的附件，与合同正文具有同等效力。

1.9在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供需双方共同商定。

2规范和标准2.1 本规范书所涉及的校验仪表和设备按照相应的规范标准的最新版本进行设计、制造、检验和试验。

这些规范和标准是由本规范书所列的组织机构制定的，包括在合同有效期内追加的规范与标准。

2.2 引用标准《中华人民共和国计量法》及《水利电力部门电测、热工计量仪表及装置检定、管理规定》，凡是热工自动化试验室用于热工自动化校验仪表和设备的性能指标均应符合现行的各种检定规程的要求；满足国家计量技术规范中的相关要求。

2.3热工试验室校验仪表和设备的技术要求及功能总则：成套厂家配置的所有设备必须是全新的、供货时的最新型产品，并且所有设备的选型必须符合或高于二级标准室所要求的标准，提供建标时所需的所有合格证、检定证等所有相关资料，并有同类型标准室成功运行经验2年以上，不得使用试验品；所配置的全自动校验系统必须是完整的、齐全的，不管在招标书供货清单中有无列出，投标方均应在投标书中列出，并计入总价，在验收和使用的保质期内如发现功能、配置有所缺失，投标方必须免费补足。

校验仪表和设备的技术要求详见热工自动化校验仪表和设备清册，对各类校验仪表和设备的功能要求如下：2.3.1 温度校准标准仪器和设备2.3.1.1 热电偶（阻）测温元件自动检定系统可对各类工业热电偶（300℃-1100℃），分度号B，E，J，K，N，R，S，T、对热电阻Pt10、Cu50、Pt100、Cu100、BA1、BA2、G等分度号（两线制、四线制或三线制）、水银温度计、双金属温度计、压力式温度计及300℃以下的热电偶进行同时校验。

检定过程中自动控温（升温、恒温）、自动检定、自动记录、自动打印检定记录和检定证书，自动进行数据处理等。

符合标准，可以实现多支热电偶/热电阻同时检定。

●能分别自动控制各种不同规格型号的热电偶检定炉、标准恒温油槽、水槽。

●具备冰点和室温冷端温度补偿功能。

●具有检定记录存储，予览和管理功能。

●具有对热电偶或热电阻任意点温度进行设定。

●各检定点的温度稳定时间周期可以任意设定。

●具备短路、断路、超温和系统死机等自动安全保护功能。

●对检定装置的性能参数进行自动认证、测试、自动报表功能。

●切换开关应采用无源工作的开关。

●一台微机可分别控制三个升温系统（热电偶检定炉、标准恒温油槽、水槽）对所配温度槽100℃以下温度稳定性应保证在±0.02℃/10min以内,600℃以下温度稳定性应保证在±0.05℃/10min以内。

1200℃以下温度稳定性应保在±1℃/10min以内。

作为系统的温度指示器的不确定度应小于0.02%读数。

2.3.1.2便携温度检定炉对工业热电阻、热电偶、温度开关、压力式温度计、双金属等感温元件进行现场快速校准。

●具有快速升温和快速冷却功能。

●按设定指令自动升温至设定值，并恒温。

●全自动测试温度开关,自动记录开点温度和关点温度,并计算出切换差值。

●自动存储、可打印出标准证书并符合电厂格式要求●低温炉 -24℃-155℃,插入深度180mm,套管直径30mm,带被检输入功能、可同时校验多支被校一次温度元件,并有水、油及干体槽的功能，带中文软件与温度扫描系统,精度:0.04℃,稳定度:0.02℃。

●中温炉 33℃-650℃,插入深度160mm,套管直径30mm, 带被检输入功能、可同时校验￠6以下一次温度元件热电偶6支,带中文软件与温度扫描系统,,精度:0.39℃,稳定度:0.03℃。

2.3.2.电信号标准仪器2.3.2.1台式高精度多功能校准仪●测量热电偶温度（B、C、E、J、K、L、N、R、S、T、U、BP、XK）、●输出模拟热电偶电势值,并显示。

●具有冷点自动补偿功能●测量热电阻温度（Pt10、Pt25、Pt50、Pt100、Pt200、Pt500、Pt1000、Cu10、Cu50、Cu100等）●输出模拟热电阻电阻值,并显示。

●能测量二线制、三线制、四线制热电阻。

●电流输出0-100mADC（须有30 mADC档），精度：0.0085%,电压0-100VDC（须有100mvDC档）。

精度：0.0025%。

●电阻测量0-400Ω,401-4001Ω精度：0.0035%,电阻输出5-400Ω精度：±0.025Ω,5-4000Ω精度：±0.25Ω。

2.3.2.2便携式多功能校准仪●测量和输出:温度、电流、电压、电阻、频率、脉冲。

●自动输入保护240VAC，带有24V回路电源.●便携包，测试线，NIST溯源证书.●电流精度：0.015%，电压-10-75mv精度；0.02%/0-20V精度；0.015%,电阻输出精度:0.025%,频率精度:0.05%,2.3.2.3便携式热电偶热电阻校准仪●测量和输出多种热电偶和热电阻(含Cu50)。

●测量和输出电阻5-400Ω/400-4000Ω精度：0.025%,测量和输出毫伏-10-75mV精度：0.02%.2.3.2.2便携式电流电压校准仪●电流测量和输出0-24mA, 精度：0.015%●电压测量0-28V/输出0-20V 精度：0.015%,●电压测量/输出0-200mV精度：0.02%,●内置24V回路电源，自动步进，%mA显示，斜坡输出。

2.3.3 标准压力校准仪器和设备2.3.3.1全自动压力校验设备技术要求●产品根据国家JJG-52-99、JJG49-99精密压力表和一般压力表检定规则要求，可手动输入轻敲前和轻敲后的数据以便真实处理，实现全自动校准升降压，无需人工干预。

并且根据所校验压力仪表可选购配置相应的压力标准模块。

●产品根据国家JJG-压力变送器检定规则要求，完成设定校验点后即可全自动正反行程校验并采集数据，对数据进行处理实现全自动校准，自动升降压，无需人工干预，并同时出具两份报表与证书。

并且根据所校验压力变送器可选购配置相应的压力标准模块（有HART协议功能）。

●无过压超调现象，可通过标准压力模块进行控制、测量、显示，在全自动正行程校验过程中完全做到无过压超调（有超压保护功能），在全自动反行程校验过程中也完全做到无回程过压。

●确保全自动升降压过程中设定一点稳定一点，可长时间恒定稳压，同时校验两台压力变送器并在15分钟之内完成。

●设备可手动设定校验点和选好量程自动设定检验点（一次设定即可完成校准工作）●油压装置通过油渣隔离器等装置隔离颗粒性污物，使颗粒性污物隔离在装置外，保证装置的清洁性。

●自动打印生成检定记录与检定证书。

全自动油压校准部份●油压全自动造压范围:0~60Mpa 稳定度:0.025%F.S●压力测量范围:0-60MPa 实验室精度:0.05%F.S●DC24V输出可供校验变送器时供电●带二通道压力扫描系统,可同时校验两台同量程油压仪表●电流测量:0-22mA 精度:0.05%F.S●电压测量:0-10V 精度:0.05%F.S●可提供（KPa MPa Bar Psi Kg）等压力单位供选择。

自动零点校准。

●可自动进行油压开关通断与闭合的测量●加压速度:0~60MPa≦2分钟●电机噪音:≦50db●RS232接口可与PC联机。

一键完成加压、稳压、数据记录、误差分析等所有工作。

高精度A/D转换、温度补偿，大屏幕彩色液晶显示，彩色背光。

全自动气压校准部份●气体压力全自动造压范围:0~1.6Mpa 稳定度:0.025%F.S●压力测量范围:0-1.6MPa 实验室精度:0.05%F.S●DC24V输出可供校验变送器时供电●带二通道压力扫描系统,可同时校验两台同量程气压仪表●电流测量:0-22mA 精度:0.05%F.S●电压测量:0-10V 精度:0.05%F.S●可提供（KPa MPa Bar Psi Kg）等压力单位供选择。

自动零点校准。

●可自动进行气压开关通断与闭合的测量●加压速度:0~1.6MPa≦2分钟全自动真空校准部份●真空全自动造压范围:-0.095~0Mpa（标准大气压下）稳定度:0.025%F.S●压力测量: -0.095~0Mpa 实验室精度:0.05%F.S●DC24V输出可供校验变送器时供电●带二通道压力扫描系统,可同时校验两台同量程真空仪表●电流测量:0-22mA 精度:0.05%F.S●电压测量:0-10V 精度:0.05%F.S●可提供（KPa MPa Bar Psi Kg）等压力单位供选择。

自动零点校准。

●抽真空速度: -0.095~0Mpa MPa≦1分钟2.3.3.2便携式压力校验仪●用于校验压力变送器、压力开关、弹簧管式压力表，精度：读数0.04%+0.01%FS。

●带温度补偿0-50℃●同时测量电流值，内置24V回路电源。

2.3.3.3微差压校准仪●校验差压变送器、差压开关等，精度：:优于0.05FS●带温度补偿0-50℃●同时测量电流值，内置24V回路电源。

2.3.4 转速校验仪器设备●范围20-6500 r/min, 精度:5*10-4●转速频率计8-120000r/min, 精度:5*10-62.3.5涡流探头检验仪必须满足各厂TSI要求2.3.6 其他计量仪器和设备必须满足热工实验的精度要求,质量保证,稳定可靠。

附件2 供货范围1 一般要求1.1供方保证所供热工自动化实验室的校验仪表和设备为全新的、先进的、成熟的、完整的和安全可靠的，满足对电厂控制设备和仪表进行检定和校验、调试与检修的需要且设备的技术经济性能符合附件1的要求。
