筏板基础知识详细解析（一）筏形基础平法施工图的表示方法1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结平面一起绘制。
3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确与板顶一平）、“低板位”（梁底与板底一平）、“中板位”（板在梁的中部）三种不4.梁板式筏形基础构件的类型和编号;a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。
（二）梁板式筏形基础平板的平面注写1.梁板式筏形基础平板的平面注写a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部标注两部分内容。
当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。
b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向）板区划分条件：i当板厚不同时，相同板厚区域为一板区。
ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋配置相同的区域为一板区。
各板区应分别进行集中标注。
集中标注内容规定如下：注写基础平板的编号。
‚注写基础平板的截面尺寸。
注写h＝XXX表示板厚。
ƒ注写基础平板的底部与顶部贯通纵筋及其总长度。
先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。
（图面从左至右为X 贯通纵筋的总长度注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：一端有外伸，（xxB）两端有外伸。
注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，例：X：BB22@150；TB20@150；（5B）Y：BB20@200；TB18@200；（7A）表示基础平板的X向底部配置B22间距150的贯通纵筋，顶部配置B20间距150的为5跨两端有外伸；Y向底部配置B20间距200的贯通纵筋，顶部配置B18间距20度为7跨一端有外伸；当某向底部贯通纵筋或顶部贯通纵筋的配置，在跨内有两种不同间距时，先注写跨内两前面加注纵筋根数（以表示其分布的范围）；再注写跨中部的第二种间距（不需要加分隔。
筏板基础是一种扩展基础形式，通常用于上部结构荷载较大且地基承载力较弱的情况。
以下是筏板基础的一些关键信息：
1.定义和用途：筏板基础是将建筑物的柱下独立基础或条形基础通
过联系梁连接起来，并整体浇筑底板形成的基础。
这种基础能够提供足够刚度，有助于调节不均匀沉降，适用于高层框架、框剪、剪力墙结构等。
2.类型：筏板基础主要分为两种类型，即平板式筏板基础和梁板式
筏板基础。
平板式筏基适用于荷载不太大、柱网较均匀且间距较小的情况；而梁板式筏基则多用于荷载较大的情况。
3.结构和功能：筏板基础在构造上类似于倒置的钢筋混凝土楼盖，
它扩大了基底面积，提高了基础的整体性，能有效调整地基的不均匀沉降。
这种基础可以设置在地基上，当地基承载力较小时也可以设置在桩上。
4.适用范围：当简单的条形基础或井格基础无法适应地基变形的需
要时，筏板基础就成为了一个合适的选择。
它的选型需要根据工程地质、上部结构体系、柱距、荷载大小以及施工条件等因素综合确定。
筏板基础设计分析本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March结构工程师筏板基础设计分析1筏板基础埋深及承载力的确定天然筏板基础属于补偿性基础, 因此地基的确定有两种方法. 一是地基承载力设计值的直接确定法. 它是根据地基承载力标准值按照有关规范通过深度和宽度的修正得到承载力设计值, 并采用原位试验(如标惯试验、压板试验等) 与室内土工试验相结合的综合判断法来确定岩土的特性. 二是按照补偿性基础分析地基承载力. 例如: 某栋地上28 层、地下2 层(底板埋深10m ) 的高层建筑, 由于将原地面下10m 厚的原土挖去建造地下室, 则卸土土压力达180kpa, 约相当于11 层楼的荷载重量;如果地下水位为地面下2m , 则水的浮托力为80kpa, 约相当于5 层楼的荷载重量, 因此实际需要的地基承载力为14 层楼的荷载. 即当地基承载力标准值f ≥ 250kpa 时就能满足设计要求, 如果筏基底板适当向外挑出, 则有更大的可靠度.2天然筏板基础的变形计算地基的验算应包括地基承载力和变形两个方面, 尤其对于高层或超高层建筑, 变形往往起着决定性的控制作用. 目前的理论水平可以说对地基变形的精确计算还比较困难, 计算结果误差较大, 往往使工程设计人员难以把握, 有时由于计算沉降量偏大, 导致原来可以采用天然地基的高层建筑, 不适当地采用了桩基础, 使基础设计过于保守, 造价提高,造成浪费.采用各向同性均质线性变形体计算模型,用分层总和法计算出的自由沉降量往往同实测的地基变形量不同, 这是受多种因素的影响造成的.试验表明[ 4 ]: 刚性筏板在试验荷载下主要是整体沉降, 挠曲变形极小, 最大也未超过3‰; 而有限刚度筏板基础则除了整体沉降外还产生挠曲变形, 筏板刚度不同, 挠曲程度也不同.在筏板厚度相同的情况下, 随着长×宽(以矩形为例) 的增加, 筏板的刚度随之降低.因此设计中可选取“板式筏基+ 独立柱基”相结合的基础形式, 即中部(电梯井等剪力墙集中处) 用筏基, 四周柱基础采用独立基础或联合基础. 使筏板的长×宽尺寸减小、刚度增大,这不仅降低沉降变形的挠曲程度, 提高筏板的抗冲切能力, 同时, 减低了板中钢筋应力, 减少筏基的配筋量. 为协调各部分的变形, 使其趋于一致, 还可通过变形验算调整独立柱基的面积.既满足结构使用要求, 又达到相当可观的经济效益.在基础选型设计中, 应结合工程的具体情况, 考虑多方面的因素影响, 充分利用天然地基的承载能力, 通过比较“整片筏基”与“板式筏基+ 独立柱基”的工程造价. 以上2 种不同基础形式, 后者较前者节省约30%～ 40% 的费用, 经济效益显著.当由于地层分布不均匀、上部结构荷载在筏板基础上分布不均匀而引起筏板基础各部分的差异沉降较大时, 可综合考虑采用以下处理措施:(1)将出露地质较差的土层挖出一部分, 换填低强度等级的素混凝土形成素混凝土厚垫块, 以改变和调整地基的不均匀变形. 也可以采用“换填法”, 垫层采用碎石、卵石等材料, 经碾压或振密处理, 提高基础的承载能力；(2)调整上部结构荷载或柱网间距, 减小基底压力差；(3)调整筏板基础形状和面积, 适当设置悬臂板, 均衡和降低基底压力；(4)加强底板的刚度和强度, 在大跨度柱间设置加强板带或暗梁等。
（一）筏形基础平法施工图的表示方法1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达。
2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结构的柱、墙平面与基础平面一起绘制。
3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确其：“高板位”（梁顶与板顶一平）、“低板位”（梁底与板底一平）、“中板位”（板在梁的中部）三种不同位置组合的筏形基础。
4.梁板式筏形基础构件的类型和编号;a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。
（二）梁板式筏形基础平板的平面注写1.梁板式筏形基础平板的平面注写a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部附加非贯通纵筋的原位标注两部分内容。
当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。
b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y 向）板区划分条件：i当板厚不同时，相同板厚区域为一板区。
ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋分区域采用不同配置时，配置相同的区域为一板区。
各板区应分别进行集中标注。
集中标注内容规定如下：注写基础平板的编号。
‚注写基础平板的截面尺寸。
注写h＝XXX表示板厚。
ƒ注写基础平板的底部与顶部贯通纵筋及其总长度。
先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；在注写Y向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。
（图面从左至右为X向，从下至上为Y向）贯通纵筋的总长度注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：（xx）无外伸、（xxA）一端有外伸，（xxB）两端有外伸。
注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，均可按一跨考虑。

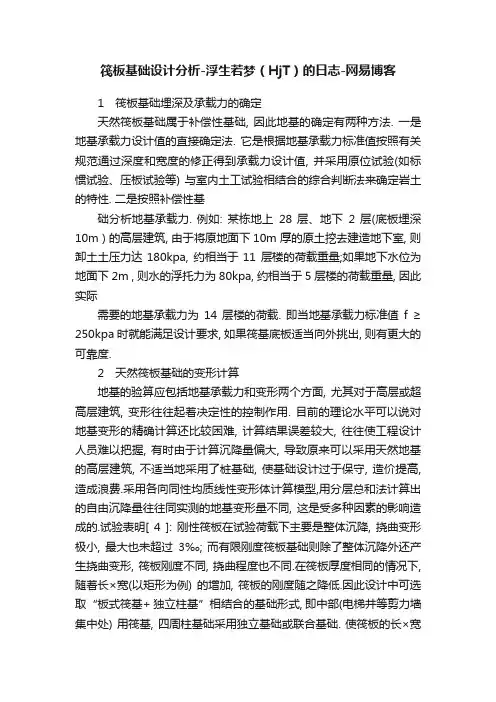

筏板基础设计分析-浮生若梦（HjT）的日志-网易博客1 筏板基础埋深及承载力的确定天然筏板基础属于补偿性基础, 因此地基的确定有两种方法. 一是地基承载力设计值的直接确定法. 它是根据地基承载力标准值按照有关规范通过深度和宽度的修正得到承载力设计值, 并采用原位试验(如标惯试验、压板试验等) 与室内土工试验相结合的综合判断法来确定岩土的特性. 二是按照补偿性基础分析地基承载力. 例如: 某栋地上28 层、地下2 层(底板埋深10m ) 的高层建筑, 由于将原地面下10m 厚的原土挖去建造地下室, 则卸土土压力达180kpa, 约相当于11 层楼的荷载重量;如果地下水位为地面下2m , 则水的浮托力为80kpa, 约相当于5 层楼的荷载重量, 因此实际需要的地基承载力为14 层楼的荷载. 即当地基承载力标准值f ≥ 250kpa 时就能满足设计要求, 如果筏基底板适当向外挑出, 则有更大的可靠度.2 天然筏板基础的变形计算地基的验算应包括地基承载力和变形两个方面, 尤其对于高层或超高层建筑, 变形往往起着决定性的控制作用. 目前的理论水平可以说对地基变形的精确计算还比较困难, 计算结果误差较大, 往往使工程设计人员难以把握, 有时由于计算沉降量偏大, 导致原来可以采用天然地基的高层建筑, 不适当地采用了桩基础, 使基础设计过于保守, 造价提高, 造成浪费.采用各向同性均质线性变形体计算模型,用分层总和法计算出的自由沉降量往往同实测的地基变形量不同, 这是受多种因素的影响造成的.试验表明[ 4 ]: 刚性筏板在试验荷载下主要是整体沉降, 挠曲变形极小, 最大也未超过3‰; 而有限刚度筏板基础则除了整体沉降外还产生挠曲变形, 筏板刚度不同, 挠曲程度也不同.在筏板厚度相同的情况下, 随着长×宽(以矩形为例) 的增加, 筏板的刚度随之降低.因此设计中可选取“板式筏基+ 独立柱基”相结合的基础形式, 即中部(电梯井等剪力墙集中处) 用筏基, 四周柱基础采用独立基础或联合基础. 使筏板的长×宽尺寸减小、刚度增大,这不仅降低沉降变形的挠曲程度, 提高筏板的抗冲切能力, 同时, 减低了板中钢筋应力, 减少筏基的配筋量. 为协调各部分的变形, 使其趋于一致, 还可通过变形验算调整独立柱基的面积.既满足结构使用要求, 又达到相当可观的经济效益.在基础选型设计中, 应结合工程的具体情况, 考虑多方面的因素影响, 充分利用天然地基的承载能力, 通过比较“整片筏基”与“板式筏基+ 独立柱基”的工程造价. 以上2 种不同基础形式, 后者较前者节省约30%～ 40% 的费用, 经济效益显著.当由于地层分布不均匀、上部结构荷载在筏板基础上分布不均匀而引起筏板基础各部分的差异沉降较大时, 可综合考虑采用以下处理措施:(1) 将出露地质较差的土层挖出一部分, 换填低强度等级的素混凝土形成素混凝土厚垫块, 以改变和调整地基的不均匀变形. 也可以采用“换填法”, 垫层采用碎石、卵石等材料, 经碾压或振密处理, 提高基础的承载能力;(2) 调整上部结构荷载或柱网间距, 减小基底压力差;(3) 调整筏板基础形状和面积, 适当设置悬臂板, 均衡和降低基底压力;(4) 加强底板的刚度和强度, 在大跨度柱间设置加强板带或暗梁等.3 筏板基础的结构设计筏板基础的主要结构形式有平板式筏基和肋梁式筏基, 包括等厚度或变厚度底板和纵横向肋梁. 一般情况下宜将基础肋梁置于底板上面, 如果地基不均匀或有使用要求时, 可将肋梁置于板下, 框架柱位于肋梁交点处. 在具体筏基设计时应着重考虑如下问题:(1) 应尽量使上部结构的荷载合力重心与筏基形心相重合, 从而确定底板的形状和尺寸.当需要将底板设计成悬挑板时, 要综合考虑上述多方面因素以减小基础端部基底反力过大而对基础弯距的影响;(2) 底板厚度由抗冲切和抗剪强度验算确定. 柱网间距较大时可在柱间设置加强板带(暗梁加配箍筋) 来提高抗冲切强度以减少板厚, 也可采用后张预应力钢筋法来减少混凝土用量和造价. 决定板厚的关键因素是冲切, 应对筏基进行详细的冲切验算;(3) 无肋梁筏板基础的配筋可近似按无梁楼盖设柱上板带和跨中板带(倒楼盖法) 的计算方法进行, 精确计算可用有限元法;对肋梁式筏基, 当肋梁高度比板厚大得较多时, 可分别计算底板和肋梁的配筋, 即底板以肋梁为固定支座按双向板计算跨中和支座弯矩, 并适当调整板跨中和支座的配筋;(4) 构造配筋要求: 筏板受力筋应满足规范中0. 15%的配筋率要求, 悬挑板角处应设置放射状附加钢筋等. 设计人员往往配置受力钢筋有余, 构造钢筋却配置不足.4 筏板基础抗浮锚杆的设置不少设计人员担心地下水位对底板的浮托力而设置抗拔锚杆, 在这里作如下分析和讨论.(1) 施工过程中浮托力的产生是由于基坑内积水(雨水和施工用水或地下水渗透) 所致;浮托力的大小与地下室的体积和基坑内积水高度有关. 因此, 只要能在地下室施工过程中有序排水或限制水位, 在基础底板底以下就不会产生浮托力.(2) 地下室上浮是因为地下室结构及上部结构的荷载重量不足以克服地下水的浮力, 当筏板基础底板上的结构重量大于实际上浮力后, 整个基础结构就能稳定. 因此在地下室和地面上相应有限几层的结构完成后, 就可以克服地下水的上浮力, 不需要在整个施工过程中对水位保持警惕.(3) 在计算地下水的浮托力时因注意: 筏基底板所承受的浮托压力只是底板与地基岩土的缝隙水压力、孔隙水压力, 板承受的浮托力与地基岩土的缝隙发育程度、孔隙率有关, 其实际压力强度小于静水压强. 其次, 底板的水承压面积并非全部. 由于底板与地基岩土已粘结成整体,因而能提供一定的粘结(抗拔) 力. 有关试验资料认为有效粘结面积占底板面积最小比率为K = 50% , 而粘结强度最低为250kpa (相当于毛石砌体与M 10 沙浆间的抗拉力). K 值是一重要因素, 应通过试验确定.浮托力的估算: 当K = 50%～ 100% 时,如地下水位为- 2. 0m 的10m 深地下2 层的基坑, 当底板厚度1 600mm , 顶板单位荷重为1 600kg, 则单位面积的浮托力T 和地下室结构重量W 分别为:T = 80×(50%～100% )= 40. 0 kpa～80. 0kpaW = 1. 6×25+ 16×2= 72. 0kpa从以上分析和讨论可见, 即使按K = 1 计算使浮托力T 最大, T 与W 的差值也只有8. 0kpa, 待地面上再施工1～ 2 层后, 就能保持整体平衡, 因此只要在地下室施工过程中能保持基坑干燥, 基础和地下室结构及地上2 层结构施工完成后, 就可放弃对地下水位的监测, 从施工过程来看是无需设置抗浮锚杆的.对于一些地下室较大、较深而地面以上结构层数不多的建筑, 则应根据上述总体平衡的原则计算确定抗浮锚杆. 对于地下室面积较大而主体塔楼面积较小的建筑, 应验算裙房部位的浮托力能否与结构自重相平衡, 否则也应设置抗浮锚杆.在底板配筋设计时应注意到由于水的浮托力使底板产生的弯矩, 当板下不设置抗浮锚杆时应全面考虑浮托力产生的弯矩, 当底板设置抗浮锚杆后则可适量减少底板的配筋量.5 裙房基础的设计由于裙房的单柱荷载与高层主楼相比要小的多, 因此无需采用厚筏基础, 采用薄板配柱下独立扩展基础即可. 这里需要强调的是, 裙楼独立柱基的沉降与主楼筏板基础的沉降要相协调, 即控制沉降差在允许值范围内. 应根据公式计算主楼沉降量S , 再按各柱的荷载N 值和S值反算出各独立柱基础的面积A (尚应验选地基承载力).高层建筑基础选型是整个结构设计中的一个重要组成部分, 直接关系到工程造价、施工难度和工期, 因此应认真研究场地岩土性质和上部结构特点, 通过综合技术经济比较确定.高层建筑的基础选型应因地制宜, 除基础应满足现行规范允许的沉降量和沉降差的限值外, 整体结构应符合规范对强度、刚度和延性的要求, 选用桩基或筏基都不是绝对的, 而安全可靠、经济合理才是基础选型的标准.。
筏板基础知识详细解析（一）筏形基础平法施工图的表示方法1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结平面一起绘制。
3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确与板顶一平）、“低板位”（梁底与板底一平）、“中板位”（板在梁的中部）三种不4.梁板式筏形基础构件的类型和编号;a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。
（二）梁板式筏形基础平板的平面注写1.梁板式筏形基础平板的平面注写a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部标注两部分内容。
当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。
b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向）板区划分条件：i当板厚不同时，相同板厚区域为一板区。
ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋配置相同的区域为一板区。
各板区应分别进行集中标注。
集中标注内容规定如下：注写基础平板的编号。
‚注写基础平板的截面尺寸。
注写h＝XXX表示板厚。
ƒ注写基础平板的底部与顶部贯通纵筋及其总长度。
先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。
（图面从左至右为X 贯通纵筋的总长度注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：一端有外伸，（xxB）两端有外伸。
注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，例：X：BB22@150；TB20@150；（5B）Y：BB20@200；TB18@200；（7A）表示基础平板的X向底部配置B22间距150的贯通纵筋，顶部配置B20间距150的为5跨两端有外伸；Y向底部配置B20间距200的贯通纵筋，顶部配置B18间距20度为7跨一端有外伸；当某向底部贯通纵筋或顶部贯通纵筋的配置，在跨内有两种不同间距时，先注写跨内两前面加注纵筋根数（以表示其分布的范围）；再注写跨中部的第二种间距（不需要加分隔。
筏板基础知识详细解析（一）筏形基础平法施工图的表示方法1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结平面一起绘制。
3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确与板顶一平）、“低板位”（梁底与板底一平）、“中板位”（板在梁的中部）三种不4.梁板式筏形基础构件的类型和编号;a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。
（二）梁板式筏形基础平板的平面注写1.梁板式筏形基础平板的平面注写a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部标注两部分内容。
当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。
b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向）板区划分条件：i当板厚不同时，相同板厚区域为一板区。
ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋配置相同的区域为一板区。
各板区应分别进行集中标注。
集中标注内容规定如下：注写基础平板的编号。
‚注写基础平板的截面尺寸。
注写h＝XXX表示板厚。
ƒ注写基础平板的底部与顶部贯通纵筋及其总长度。
先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。
（图面从左至右为X 贯通纵筋的总长度注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：一端有外伸，（xxB）两端有外伸。
注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，例：X：BB22@150；TB20@150；（5B）Y：BB20@200；TB18@200；（7A）表示基础平板的X向底部配置B22间距150的贯通纵筋，顶部配置B20间距150的为5跨两端有外伸；Y向底部配置B20间距200的贯通纵筋，顶部配置B18间距20度为7跨一端有外伸；当某向底部贯通纵筋或顶部贯通纵筋的配置，在跨内有两种不同间距时，先注写跨内两前面加注纵筋根数（以表示其分布的范围）；再注写跨中部的第二种间距（不需要加分隔。

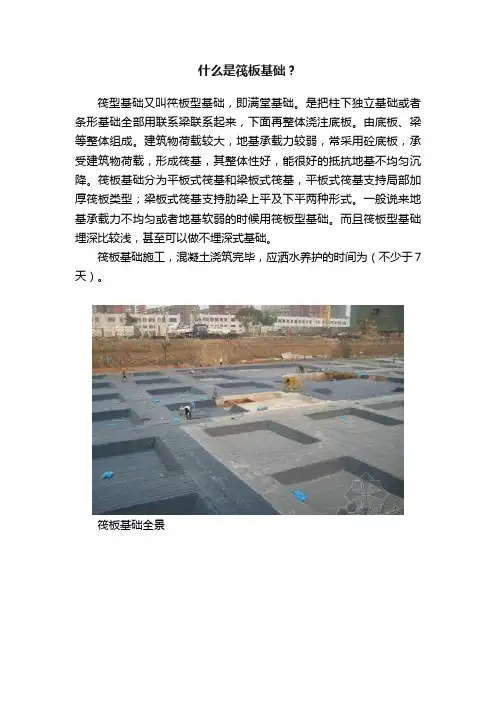

什么是筏板基础？
筏型基础又叫笩板型基础，即满堂基础。
是把柱下独立基础或者条形基础全部用联系梁联系起来，下面再整体浇注底板。
由底板、梁等整体组成。
建筑物荷载较大，地基承载力较弱，常采用砼底板，承受建筑物荷载，形成筏基，其整体性好，能很好的抵抗地基不均匀沉降。
筏板基础分为平板式筏基和梁板式筏基，平板式筏基支持局部加厚筏板类型；梁板式筏基支持肋梁上平及下平两种形式。
一般说来地基承载力不均匀或者地基软弱的时候用筏板型基础。
而且筏板型基础埋深比较浅，甚至可以做不埋深式基础。
筏板基础施工，混凝土浇筑完毕，应洒水养护的时间为（不少于7天）。
筏板基础全景
筏板基础钢筋。
筏板知识点总结一、筏板的定义筏板，又称提板、浮板，是一种用于水上活动或水上运输的工具。
它通常由木材、塑料、橡胶等材料制成，具有一定的浮力，可以在水面上漂浮。
筏板可以用于娱乐活动，如漂流、划船等，也可以用于水上运输、救援等专业活动。
二、筏板的种类1. 传统木筏板传统木筏板通常由木头制成，表面光滑，具有良好的浮力和稳定性。
传统木筏板常用于娱乐活动，如漂流、划船等。
2. 充气筏板充气筏板由塑料或橡胶等材料制成，可以通过充气增加浮力。
充气筏板通常体积较小，便于携带和储存，适用于水上运输和娱乐活动。
3. 组合式筏板组合式筏板是由多块材料组合而成，具有较大的载重能力和稳定性。
组合式筏板常用于水上运输、救援等专业场合。
三、筏板的结构1. 筏板的主体筏板的主体通常由横向和纵向的材料组成，形成一个扁平的平台。
筏板的主体材料可以是木头、塑料、橡胶等。
2. 筏板的浮力装置筏板的浮力装置通常位于主体下方或四周，可以是空心的木头、塑料浮筒或充气装置。
3. 筏板的固定装置筏板通常配有固定装置，如绳子、桨柄等，便于操纵和固定。
四、筏板的使用1. 筏板的娱乐活动筏板常用于娱乐活动，如漂流、划船等。
人们可以站在筏板上，在水上享受乐趣。
2. 筏板的水上运输筏板可以用于水上运输，如搬运物品、穿越水域等。
3. 筏板的救援活动筏板常用于救援活动，如救生筏、漂浮救援等。
五、筏板的安全1. 筏板使用前应进行检查，确保无破损和漏气。
2. 在使用筏板时，应穿戴救生衣，保持安全。
3. 在筏板上活动时，应注意平衡和稳定，避免摔倒或翻覆。
六、筏板的维护1. 筏板使用后应及时清洗并晾干，避免长时间接触水分导致腐蚀。
2. 对于木质筏板，应经常涂抹防水涂料，以增加防水性能。
3. 对于充气筏板，应定期检查气压，确保充气正常。
七、筏板的发展趋势1. 新材料的应用随着科技的发展，新材料如碳纤维、玻璃钢等逐渐应用于筏板的制造，使筏板具有更高的强度和轻量化。
2. 智能化设计一些筏板开始采用智能化设计，加入GPS定位、远程控制等功能，提高了筏板的智能化水平。
筏板基础知识详细解析（一）筏形基础平法施工图的表示方法1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结平面一起绘制。
3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确与板顶一平）、“低板位”（梁底与板底一平）、“中板位”（板在梁的中部）三种不4.梁板式筏形基础构件的类型和编号;a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。
（二）梁板式筏形基础平板的平面注写1.梁板式筏形基础平板的平面注写a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部标注两部分内容。
当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。
b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向）板区划分条件：i当板厚不同时，相同板厚区域为一板区。
ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋配置相同的区域为一板区。
各板区应分别进行集中标注。
集中标注内容规定如下：注写基础平板的编号。
‚注写基础平板的截面尺寸。
注写h＝XXX表示板厚。
ƒ注写基础平板的底部与顶部贯通纵筋及其总长度。
先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。
（图面从左至右为X 贯通纵筋的总长度注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：一端有外伸，（xxB）两端有外伸。
注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，例：X：BB22@150；TB20@150；（5B）Y：BB20@200；TB18@200；（7A）表示基础平板的X向底部配置B22间距150的贯通纵筋，顶部配置B20间距150的为5跨两端有外伸；Y向底部配置B20间距200的贯通纵筋，顶部配置B18间距20度为7跨一端有外伸；当某向底部贯通纵筋或顶部贯通纵筋的配置，在跨内有两种不同间距时，先注写跨内两前面加注纵筋根数（以表示其分布的范围）；再注写跨中部的第二种间距（不需要加分隔。
例：X：B12B22@200/150；Y：T10B20@200/150表示基础平板的X向底部配置B22的贯通纵筋，跨两端间距为200配置12根，跨中配置B20的贯通纵筋，跨两端间距为200配置10根，跨中间距为150施工及预算方面应注意：当基础平板分板区进行集中标注，且相邻板区板底一平时，两纵筋应在两毗邻板跨中配置较小的板跨的跨中连接区域连接。
（即配置较大板跨的底部界线伸至毗邻板跨的跨中连接区域）c)梁板式筏形基础平板LPB的原位标注，主要表达横跨基础梁下（板支座）的板底部i原位标注位置：在配置相同的若干跨的第一跨下注写。
ii注写内容在规定的位置水平垂直穿过基础梁绘制一段中粗虚线代表底部附加非贯通纵筋，在虚线直径、间距与横向布置的跨数及是否布置到外伸部位（横向布置的跨数及是否布置到外以及自基础梁中线分别向两边跨内的纵向延伸长度值。
当该筋向两侧对称延伸时，可仅注；当布置在边梁下时，向基础平板外伸部位一侧的纵向延伸长度与方式按标准构造贯通纵筋相同者，可仅在一根钢筋上注写，其他可仅在中粗虚线上注写编号。
iii注写修正内容。
当集中标注的某些内容不适用于梁板式筏形基础平板某板区的某一板跨时，应由设计施工时应按文字注明数值取用。
iv当若干基础梁下基础平板的底部附加非贯通纵筋配置相同时（其底部、顶部的贯通一根基础梁下做原位标注，并在其他梁上注明“该梁下基础平板底部附加非贯通纵筋（三）平板式筏形基础平板的平面注写1.平板式筏形基础平板的平面注写a)平板式筏形基础平板BPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底位标注两部分内容。
当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注b)平板式筏形基础平板BPB贯通纵筋的集中标注，同梁板式筏形基础平板LPB贯通纵c)平板式筏形基础平板BPB的原位标注，主要表达横跨柱中心线下的底部附加非贯通i原位标注位置：在配置相同的若干跨的第一跨下注写。
ii注写内容在规定的位置水平垂直穿过基础梁绘制一段中粗虚线代表底部附加非贯通纵筋，在虚线直径、间距与横向布置的跨数及是否布置到外伸部位（横向布置的跨数及是否布置到外以及自基础梁中线分别向两边跨内的纵向延伸长度值。
当该筋向两侧对称延伸时，可仅注；当布置在边梁下时，向基础平板外伸部位一侧的纵向延伸长度与方式按标准构造贯通纵筋相同者，可仅在一根钢筋上注写，其他可仅在中粗虚线上注写编号。
iii当某些柱中心线下基础平板的底部附加非贯通纵筋配置相同时（其底部、顶部的贯在一根中心线下做原位标注，并在其他柱中心线上注明“该柱中心线下基础平板底部中心线”（四）平板式筏形基础钢筋计算1、平板式筏基配筋图筏形基础h＝800mm图2平板式筏形基础要计算的钢筋量1. 底筋（x方向、y方向）长度和根数；2. 面筋（x方向、y方向）长度和根数；1. 底筋a) 底筋（x方向）无封边情况图3平板式筏基x方向底筋长度＝x方向外边线长度-底筋保护层*2+弯折长度*2+搭接长度平法图集《04G101-3》25页基础底板（有垫层）顶筋保护层20mm，底筋保护层40m 8000mm一个搭接平板式筏基x方向底筋长度＝14400-40*2+12*20*2＝14800mm1个搭接，搭接长度＝41d＝41*20＝820mm平板式筏形基础根数＝ceil（y方向外边线长度-底筋保护层*2）/底筋间距+1＝ceil（14400-40*2）/150+1＝97根a) 底筋（x方向）U形封边情况图4平板式筏基x方向底筋长度＝x方向外边线长度-底筋保护层*2+弯折长度*2+搭接长度平板式筏基x方向底筋长度＝14400-40*2+12*20*2＝14800mm1个搭接，搭接长度＝41d＝41*20＝820mmU形筋长度＝底板厚-底筋保护层-顶筋保护层+12d*2＝800-40-20+12*20*2＝1220mm平板式筏形基础根数＝ceil（y方向外边线长度-底筋保护层*2）/底筋间距+1＝ceil（14400-40*2）/150+1＝97根U形筋根数＝97*2＝194根b) 底筋（x方向）交错封边情况图5平板式筏基x方向底筋长度＝x方向外边线长度-底筋保护层*2+弯折长度*2+搭接长度弯折长度＝（底板厚-底筋保护层-顶筋保护层-150）/2+150＝445mm平板式筏基x方向底筋长度＝14400-40*2+445*2＝15210mm1个搭接，搭接长度＝41d＝41*20＝820mm平板式筏形基础根数＝ceil（y方向外边线长度-底筋保护层*2）/底筋间距+1＝ceil（14400-40*2）/150+1＝97根y方向底筋的计算方法和x方向一样，这里不再赘述。
1. 面筋a) 面筋（x方向）无封边情况平板式筏基x方向底筋长度＝x方向外边线长度-顶筋保护层*2+弯折长度*2+搭接长度平法图集《04G101-3》25页基础底板（有垫层）顶筋保护层20mm，底筋保护层40m 8000mm一个搭接平板式筏基x方向底筋长度＝14400-20*2+12*20*2＝14840mm1个搭接，搭接长度＝41d＝41*20＝820mm平板式筏形基础根数＝ceil（y方向外边线长度-顶筋保护层*2）/面筋间距+1＝ceil（14400-20*2）/150+1＝97根b) 面筋（x方向）U形封边情况平板式筏基x方向底筋长度＝x方向外边线长度-顶筋保护层*2+弯折长度*2+搭接长度平板式筏基x方向底筋长度＝14400-20*2+12*20*2＝14840mm1个搭接，搭接长度＝41d＝41*20＝820mm平板式筏形基础根数＝ceil（y方向外边线长度-顶筋保护层*2）/面筋间距+1＝ceil（14400-20*2）/150+1＝97根c) 面筋（x方向）交错封边情况平板式筏基x方向底筋长度＝x方向外边线长度-顶筋保护层*2+弯折长度*2+搭接长度弯折长度＝（底板厚-底筋保护层-顶筋保护层-150）/2+150＝445mm平板式筏基x方向底筋长度＝14400-20*2+445*2＝15250mm1个搭接，搭接长度＝41d＝41*20＝820mm平板式筏形基础根数＝ceil（y方向外边线长度-顶筋保护层*2）/面筋间距+1＝ceil（14400-20*2）/150+1＝97根y方向底筋的计算方法和x方向一样，这里不再赘述。
（五）梁板式筏形基础（梁外伸）梁板式筏基（梁外伸）配筋图图6梁板式筏形基础要计算的钢筋量1. 底筋（x方向、y方向）长度和根数；2. 面筋（x方向、y方向）长度和根数；3. 非贯通纵筋（1号钢筋、2号钢筋）长度和根数。
1. 底部通长钢筋（x方向）外伸梁板式筏基x方向底部通长筋长度＝x方向外边线长度-底筋保护层*2+弯折长度平法图集《04G101-3》25页基础底板（有垫层）顶筋保护层20mm，底筋保护层40m8000mm一个搭接外伸梁板式筏基x方向底部通长筋长度＝14400-40*2+12*25*2＝14920mm1个搭接，搭接长度＝41d＝41*25＝1025mm根数＝ceil（布筋范围/间距）+1A轴线以下，布筋范围为标注长-底筋保护层-梁宽500/2-起步距离50根数＝ceil（（1200-40-500/2-50）/200）+1＝6根A～B轴线，布筋范围为轴线长-左右梁宽/2-起步距离50*2根数＝ceil（（6000-500/2-500/2-50×2）/200）+1＝28根B～C轴线，布筋范围为轴线长-左右梁宽/2-起步距离50*2根数＝ceil（（6000-500/2-500/2-50×2）/200）+1＝28根C轴线以上，布筋范围为标注长-底筋保护层-梁宽500/2-起步距离50根数＝ceil（（1200-40-500/2-50）/200）+1＝6根Y方向底筋长度根数的计算方法和x方向一样，这里不再赘述。
2. 顶部通长钢筋（x方向）外伸梁板式筏基x方向顶部通长筋长度＝x方向外边线长度-顶筋保护层*2+弯折长度平法图集《04G101-3》25页基础底板（有垫层）顶筋保护层20mm，底筋保护层40m 筏板保护层分底面、顶面、侧面，长度方向减侧面保护层、弯折长度减底面、顶面保护护层或起步距离。
8000mm一个搭接外伸梁板式筏基x方向顶部通长筋长度＝14400-20*2+12*22*2＝14888mm1个搭接，搭接长度＝41d＝41*22＝902mm根数＝ceil（布筋范围/间距）+1A轴线以下，布筋范围为标注长-顶筋保护层-梁宽500/2-起步距离50根数＝ceil（（1200-20-500/2-50）/200）+1＝6根A～B轴线，布筋范围为轴线长-左右梁宽/2-起步距离50*2根数＝ceil（（6000-500/2-500/2-50×2）/200）+1＝28根B～C轴线，布筋范围为轴线长-左右梁宽/2-起步距离50*2根数＝ceil（（6000-500/2-500/2-50×2）/200）+1＝28根C轴线以上，布筋范围为标注长-顶筋保护层-梁宽500/2-起步距离50根数＝ceil（（1200-20-500/2-50）/200）+1＝6根Y方向底筋长度根数的计算方法和x方向一样，这里不再赘述。
