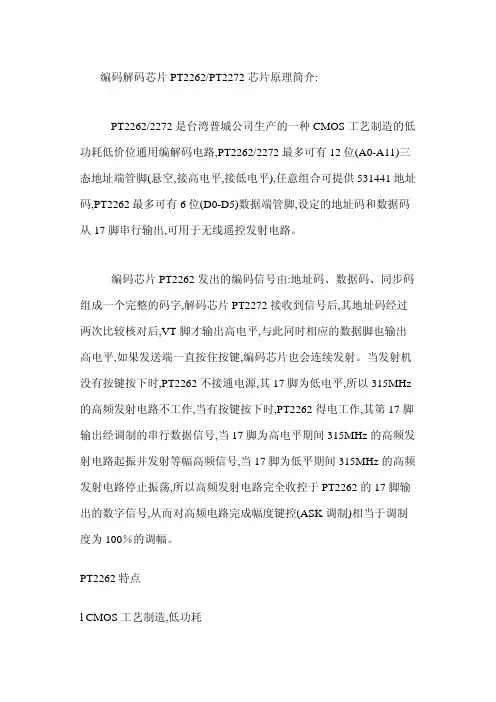

无线遥控模块PT2262控制原理

编码解码芯片PT2262/PT2272芯片原理简介:PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出,可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字,解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平,与此同时相应的数据脚也输出高电平,如果发送端一直按住按键,编码芯片也会连续发射。

当发射机没有按键按下时,PT2262不接通电源,其17脚为低电平,所以315MHz 的高频发射电路不工作,当有按键按下时,PT2262得电工作,其第17脚输出经调制的串行数据信号,当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号,当17脚为低平期间315MHz的高频发射电路停止振荡,所以高频发射电路完全收控于PT2262的17脚输出的数字信号,从而对高频电路完成幅度键控(ASK调制)相当于调制度为100％的调幅。

PT2262特点l CMOS工艺制造,低功耗l 外部元器件少l RC振荡电阻l 工作电压范围宽:2.6-15v l 数据最多可达6位l 地址码最多可达531441种应用范围l 车辆防盗系统l 家庭防盗系统l 遥控玩具l 其他电器遥控引脚图:管脚说明:名称管脚说 明A0-A111-8、10-13地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D57-8、10-13数据输入端,有一个为“1”即有编码发出,内部下拉Vcc18电源正端(+)Vss9电源负端(-)编码启动端,用于多数据的编码发射,低电平有TE14效;振荡电阻输入端,与OSC2所接电阻决定振荡频OSC116率;OSC215振荡电阻振荡器输出端;Dout17编码输出端(正常时为低电平)在具体的应用中,外接振荡电阻可根据需要进行适当的调节,阻值越大振荡频率越慢,编码的宽度越大,发码一帧的时间越长.网站上大部分产品都是用2262/1.2M=2272/200K组合的,少量产品用2262/4.7M=2272/820K。

PT2262PT2272编解码集成电路原理说明编解码集成电路是一种用于无线遥控器控制系统的集成电路，其中PT2262是编码器，PT2272是解码器。

编码器将输入的数据编码成一串二进制数据，而解码器将接收的数据解码成原始数据。

这种编解码器组合广泛应用于门禁系统、遥控器、汽车防盗系统等领域。

PT2262编码器的工作原理是将输入的数据通过编码算法转换成一串二进制数据，并通过无线信号发送出去。

编码器通常包含多路编码输入端口，可以接收多个控制信号，并将它们组合成一个二进制数据包。

这样的设计可以实现多功能遥控器，每个按键对应一个不同的编码输出。

PT2272解码器的工作原理是接收来自编码器的二进制数据包，并解码成原始数据信号输出。

解码器通常包含一个接收端口和多个输出端口，每个输出端口对应一个控制信号。

解码器内置了解码算法，可以准确还原编码器端输入的控制信号。

PT2262编码器和PT2272解码器之间配合使用时，可以实现无线遥控器控制系统的功能。

用户通过按下遥控器上的按键发送控制信号，编码器将该信号编码成二进制数据并发送给解码器，解码器将接收到的数据解码成原始控制信号输出。

这样就可以实现通过无线信号控制门禁系统、汽车防盗系统等设备的功能。

编解码集成电路具有体积小、功耗低、成本低等优点，适合用于需要远距离无线控制的应用场景。

PT2262和PT2272是一对经典的编解码器芯片，广泛应用于消费电子产品、工业自动化领域等。

通过学习这些编解码集成电路的原理，可以帮助我们深入理解遥控器控制系统的工作原理，并且可以在实际应用中对其进行合理的设计和使用。

总的来说，PT2262编码器和PT2272解码器的原理是基于数字信号处理技术，实现了数字信号的编解码转换，从而实现了远距离无线遥控系统的功能。

这两款集成电路有着简单易用、稳定可靠的特点，是无线遥控器领域的重要组成部分。

通过学习和应用这些编解码集成电路，可以提高我们对遥控器控制系统的理解和设计水平，带动无线通信和控制技本的发展。

PT2262PT2272编解码集成电路原理说明PT2262是编码器，PT2272是解码器，它们共同组成了无线遥控系统。

编码器负责将输入的数据编码成一串特定的信号，解码器则负责接收并解码这个信号，将其转化为相应的输出信号。

编码器和解码器之间通过无线传输介质进行通信。

PT2262编码器的工作原理如下：首先，通过输入信号进行编码，生成一个固定长度的编码码字。

编码过程中，PT2262内部实际上是将输入信号进行等宽编码，分别对应不同的输出信号。

这些输出信号通过设置不同的电平（高电平或低电平）来表示不同的编码。

编码器一般具有多个输出引脚，每个引脚对应一个编码码字，以实现对不同功能的控制。

最后，编码器将编码码字转换成无线信号，并通过外置的射频发射电路进行发送。

PT2272解码器是编码器的反向操作，其工作原理如下：首先，PT2272接收到来自编码器的无线信号。

然后，解码器根据接收到的无线信号，将其解码成相应的编码码字。

解码的过程中，PT2272内部会自动识别和校验接收到的信号，以确保解码的正确性。

最后，解码器将解码出的编码码字转换成相应的输出信号，并通过输出引脚进行输出。

PT2262和PT2272的组合可实现无线遥控系统的功能。

通过编码器将输入信号编码成无线信号后，传送到解码器进行解码，并最终通过解码器的输出信号对外部设备进行控制。

这种无线遥控系统具有简单、便捷、灵活的特点，被广泛应用于各种领域。

总结起来，PT2262和PT2272是一对用于无线遥控的编解码集成电路。

编码器PT2262将输入信号编码成无线信号，解码器PT2272接收并解码无线信号，将其转换为相应的输出信号。

它们可以组合使用，实现无线遥控系统的功能。

编码解码芯片PT2262/PT2272芯片原理简介：PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

PT2262特点：l CMOS工艺制造，低功耗工作电压范围宽：2.6-15vl 数据最多可达6位外部元器件少l RC振荡电阻地址码最多可达531441种??引脚图：在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.解码电路PT2272 引脚图：PT2272解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6之分，其中L表示锁存输出，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。

M表示非锁存输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制。

pt2262 无线遥控电路图及电路分析
PT2262/2272 是一对带地址、数据编码功能的红外遥控发射/接收芯
片。

其中发射芯片PT2262-IR 将载波振荡器、编码器和发射单元集成于一
身，使发射电路变得非常简洁。

PT2262/PT2272 极限参数PT2262/PT2272 工作原理：PT2262-IR 发
射芯片地址编码输入有1、0 和开路三种状态，数据输入有1 和0 两种状态。

由各地址、数据的不同接脚状态决定，编码从输出端Dout 输出，通过红外发射管发射出去。

其编码时序波形如图1 所示。

图一
Dout 输出的编码信号是调制在38kHz 载波上的，OSC1、OSC2 外接
的电阻决定载频频率，一般电阻可在430k470k 之间选择即可。

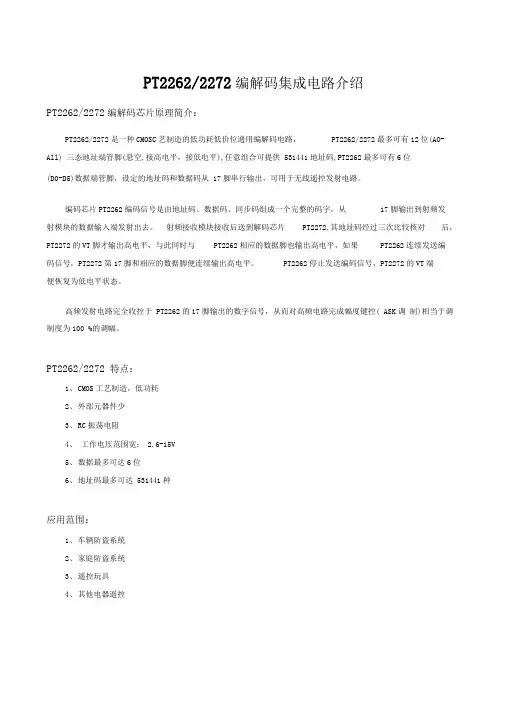

PT2262/2272编解码集成电路介绍PT2262/2272编解码芯片原理简介：PT2262/2272是一种CMOSC艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(AO- All) 三态地址端管脚(悬空,接高电平，接低电平),任意组合可提供 531441地址码,PT2262最多可有6位(D0-D5)数据端管脚，设定的地址码和数据码从 17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262编码信号是由地址码、数据码、同步码组成一个完整的码字，从17脚输出到射频发射模块的数据输入端发射出去。

射频接收模块接收后送到解码芯片PT2272,其地址码经过三次比较核对后，PT2272的VT脚才输出高电平，与此同时与PT2262相应的数据脚也输出高电平，如果PT2262连续发送编码信号，PT2272第17脚和相应的数据脚便连续输出高电平。

PT2262停止发送编码信号，PT2272的VT端便恢复为低电平状态。

高频发射电路完全收控于 PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控( ASK调制)相当于调制度为100 %的调幅。

PT2262/2272 特点：1、C MOS工艺制造，低功耗2、外部元器件少3、R C振荡电阻4、工作电压范围宽： 2.6-15V5、数据最多可达6位6、地址码最多可达 531441种应用范围：1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其他电器遥控PT2262引脚图:PT2262管脚说明名称 管脚 说明A0-A11 1-8、10-13 地址管脚，用于进行地址编码，可置为0” 1 ”，“”悬空）, D0-D5 7-8、10-13 数据输入端，有一个为 1 ”即有编码发出，内部下拉Vcc 18 电源正端（+ ） Vss 9 电源负端（一）TE 14 编码启动端，用于多数据的编码发射，低电平有效； OSC1 16 振荡电阻输入端，与 OSC2所接电阻决定振荡频率； OSC2 15 振荡电阻振荡器输出端； Dout17编码输出端（正常时为低电平）PT2272引脚图:2008.05PT2262外形匀引脚图匚AS/D31IB 217 3W 415 514 C13 712Bnw"OUTS;:他fccVT sc2sc13lN 11J[10JI9f DefD VVOOD A A A AnnD D*2>3 @7 6 5 4 3 210 bl 4B- JI IB12 34 567009匸匚匸匚匚匚匚匸A0A1A2A3A4A5D5D4PT22 72外形与引脚帥A8/D3PT2272管脚说明：PT2262性能参数表：PT2262编码格式：BitTBitT Floatingwhere : a = Oscil la ting C lock P e riod a=2*时钟振薦周期，位“严 仪対码地址有效.同步植的按度足4个AD 位的长度*含 ^1/8AW.^度的脉冲.详见下图^k — 1/8 bit width -4a4 bits width 二 128aNote: 1 bit = 32a同步位DINta —| 卜tcI d［一J1 2nt4 a2*0SC-笫一字笫二字Bit©ta= 8个时钟宽度tb= 1个时钟宽度tc= 2个字码长度数据输出Y地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“ 0”；两个宽脉冲表示“ 1 ”； 一个窄脉冲和一个宽脉冲表示“ F”也就是地址码的“悬空”。

基于315m无线模块的PT2262/PT2272工作原理分析315M无线模块参数介绍数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～+85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至数据模块的输入端即可。

数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

当电压大于l2V时功耗增大，有效发射功率不再明显提高。

这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。

天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的一半甚至更少，这点需要开发时注意。

数据模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则发射模块将不能正常工作。

数据电平应接近数据模块的实际工作电压，以获得较高的调制效果。

发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。

PT2262简介PT2262是一种用于无线遥控系统的编码解码芯片。

它广泛应用于车库门遥控器、无线门铃、无线安全系统等领域。

PT2262可以将一个特定的输入信号编码成一个无线遥控信号，并通过无线传输进行远程控制。

编码原理PT2262的编码原理是使用一种特定的编码算法，将输入信号转换成一系列特定的脉冲序列。

这些脉冲序列会通过无线信号传输给解码器进行解码，从而实现远程控制的功能。

编码过程包括以下几个步骤：1.输入信号采样：输入信号可以是开关、按键等，PT2262通过采样将输入信号转换为数字信号。

2.编码器：PT2262使用编码器将数字信号编码为一个固定长度的脉冲序列。

编码器内部包含一个计数器，根据输入信号的状态进行计数，当计数到达一定阈值时，编码器会输出一个脉冲信号。

3.脉冲宽度编码：PT2262使用脉冲宽度编码技术，通过改变脉冲的宽度来实现不同的编码。

当输入信号为高电平时，编码器输出的脉冲宽度较长；当输入信号为低电平时，编码器输出的脉冲宽度较短。

4.数据输出：编码器将编码后的脉冲序列发送给遥控器的调制器，由调制器将其转换成无线信号进行传输。

解码原理PT2262的解码原理是使用一种特定的解码算法，将接收到的无线信号转换为数字信号进行解码。

解码过程包括以下几个步骤：1.信号接收：遥控器的接收器接收到无线信号后，将其转换为电压信号。

2.调解制：PT2262的解码器接收到电压信号后，通过调解制将电压信号转换为数字信号。

调解制是PT2262的内部电路，根据电压信号的变化进行调解。

3.解码器：解码器接收到调解制输出的数字信号后，通过解码算法将其解码为相应的功能信号。

4.输出信号：解码器将解码后的信号输出给要控制的设备，实现远程控制的功能。

应用领域PT2262广泛应用于无线遥控系统领域，包括但不限于以下几个方面：1.车库门遥控器：PT2262可以将车库门的开关信号编码成无线遥控信号，通过无线方式进行车库门的开关控制。

编码解码芯片PT2262/PT2272芯片原理简介PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

PT2262特点1、CMOS工艺制造，低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽：2.6-15v5、数据最多可达6位6、地址码最多可达531441种应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其他电器遥控名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉Vcc 18 电源正端（＋）Vss 9 电源负端（－）TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。

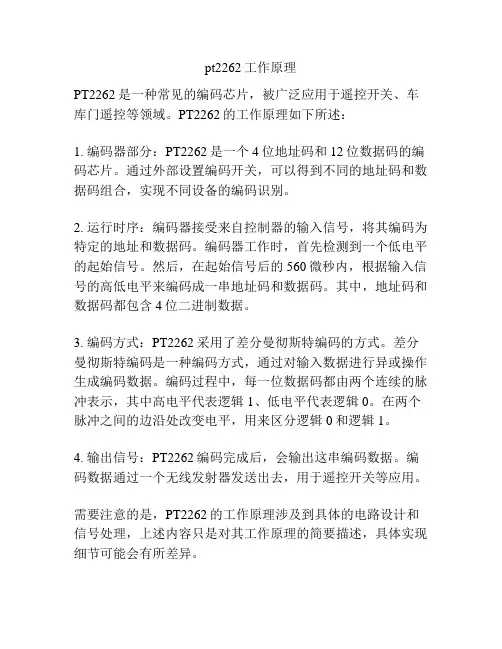

pt2262工作原理
PT2262是一种常见的编码芯片，被广泛应用于遥控开关、车库门遥控等领域。

PT2262的工作原理如下所述：
1. 编码器部分：PT2262是一个4位地址码和12位数据码的编码芯片。

通过外部设置编码开关，可以得到不同的地址码和数据码组合，实现不同设备的编码识别。

2. 运行时序：编码器接受来自控制器的输入信号，将其编码为特定的地址和数据码。

编码器工作时，首先检测到一个低电平的起始信号。

然后，在起始信号后的560微秒内，根据输入信号的高低电平来编码成一串地址码和数据码。

其中，地址码和数据码都包含4位二进制数据。

3. 编码方式：PT2262采用了差分曼彻斯特编码的方式。

差分曼彻斯特编码是一种编码方式，通过对输入数据进行异或操作生成编码数据。

编码过程中，每一位数据码都由两个连续的脉冲表示，其中高电平代表逻辑1、低电平代表逻辑0。

在两个脉冲之间的边沿处改变电平，用来区分逻辑0和逻辑1。

4. 输出信号：PT2262编码完成后，会输出这串编码数据。

编码数据通过一个无线发射器发送出去，用于遥控开关等应用。

需要注意的是，PT2262的工作原理涉及到具体的电路设计和信号处理，上述内容只是对其工作原理的简要描述，具体实现细节可能会有所差异。

pt2262编码原理(一)PT2262编码原理简介PT2262是一种流行的编码器，用于无线遥控应用。

它能将按键的信号编码成二进制形式，并通过无线传输将其发送给接收器。

本文将深入解释PT2262的编码原理。

工作原理PT2262是工作在射频范围内的编码器。

它采用的是脉码调制（Pulse Code Modulation，PCM）的方式。

下面是PT2262的工作原理：1.按键输入：用户按下遥控器上的按键时，PT2262会接收到对应的电压信号。

2.信号处理：PT2262将接收到的信号进行处理，生成相应的脉冲信号。

3.编码器：PT2262使用一个编码器来将脉冲信号转换为二进制编码。

这个编码过程采用了特殊的算法，使得每个按键都对应一个唯一的编码。

4.调制：生成的二进制编码会经过调制过程，最终得到一串调制好的射频信号。

5.发送器：调制后的射频信号由PT2262的发送器发送出去，传输到接收端。

PT2262编码PT2262的编码过程是非常重要的，它决定了每个按键的唯一性。

下面是PT2262的编码过程：1.学习模式：在设定了学习模式后，PT2262可以学习到外部传入的按键信号。

2.按键触发：当用户按下遥控器上的按键时，PT2262会通过接收触发电路检测到按键操作。

3.信号编码：PT2262将按键信号编码成二进制形式。

编码过程是通过一个特定的算法将每个按键映射到一个不同的编码。

4.数据传输：编码后的数据经过调制，并由发送器发送出去。

这个过程是通过射频信号进行传输。

优点与应用PT2262编码器由于其简单、可靠和低功耗的特性，被广泛应用于无线遥控领域。

以下是一些PT2262的优点和应用：•简单易用：PT2262的编码器非常容易使用，只需要将其与MCU或遥控IC连接即可。

•低功耗：PT2262在待机状态下功耗非常低，节约能源。

•可靠性：PT2262使用了纠错编码，可以容忍一定的噪声干扰。

•家庭自动化：PT2262广泛应用于家庭自动化系统中，如智能家居和远程控制等。

基于PT2262的无线灯控设备设计实现1. 引言随着智能家居技术的发展，人们对灯光控制的需求也越来越高。

无线灯控设备作为一种方便、灵活的灯光控制方式，受到了广泛的关注与应用。

本文将介绍基于PT2262编码解码芯片的无线灯控设备的设计与实现。

2. 设备原理2.1 PT2262编码解码芯片概述PT2262是一种高性能的编码解码芯片，可以实现无线遥控设备的信号编码和解码。

其具有低功耗、稳定性高等特点。

PT2262编码解码芯片通常配合编码和解码器一起使用，用来实现遥控信号的传输与接收。

2.2 设备工作原理基于PT2262的无线灯控设备，主要包括遥控器和接收器两个部分。

遥控器通过按键控制发射信号，接收器接收信号后通过解码生成对应的控制信号，并控制灯光的开关状态。

设备的工作原理如下：1.遥控器按键触发，PT2262芯片将按键的状态进行编码；2.编码后的信号通过无线传输方式发送给接收器；3.接收器接收到信号后，PT2262芯片对信号进行解码；4.解码完成后，接收器根据解码结果控制对应的继电器或智能灯控芯片，改变灯光的开关状态。

3. 设备设计与实现3.1 硬件设计•遥控器部分：遥控器采用一个或多个按键，按键通过电路连接到PT2262芯片，通过编码输出信号。

•接收器部分：接收器由PT2262芯片、解码电路、继电器或智能灯控芯片等组成。

PT2262芯片接收到编码的信号后，通过解码电路生成相应的控制信号，控制灯光的开关状态。

3.2 软件设计•遥控器软件设计：遥控器软件主要通过编程实现按键状态的检测，并将按键的状态编码输出。

•接收器软件设计：接收器软件主要通过编程实现PT2262芯片的信号接收与解码，根据解码结果控制灯光的开关状态。

4. 实验结果与讨论经过实际测试，基于PT2262的无线灯控设备能够实现灯光的远程控制。

遥控器通过按键触发，发送信号给接收器，接收器接收到信号后根据解码结果控制灯光的开关状态。

实验结果表明，设备的控制稳定性和可靠性较高。

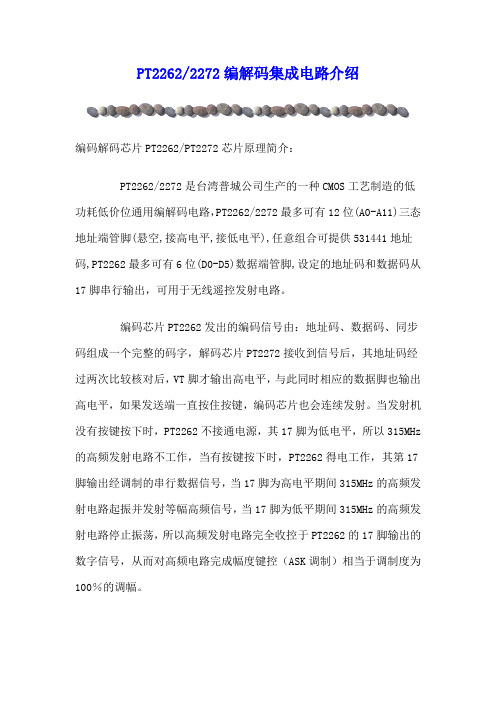

PT2262/2272编解码集成电路介绍编码解码芯片PT2262/PT2272芯片原理简介：PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz 的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。

应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。

在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。

网站上大部分产品都是用2262/1.2M＝2272/200K组合的，少量产品用2262/4.7M＝2272/820K。

地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。

摘要盆腔炎治疗仪，利用物理的电、热、磁等生理作用，促进人体神经肌肉组织兴奋和局部血液循环，并有镇痛作用。

盆腔治疗仪对盆腔炎的治疗，具有无副作用和后遗症等优点，在妇科中得到广泛的应用。

因为在治疗过程中需要调整治疗参数，为方便患者自己根据治疗需要适时调整，设计具有无线遥控功能键盘能为患者使用带来极大的方便。

本文正是为解决此问题，提出了盆腔炎治疗仪遥控系统的解决方案。

无线遥控包括发射和接收两部分。

发射部分包括发射电路、编码芯片、键盘电路和电源电路。

接受部分，包括射频接受电路、解码芯片PT2272、起控制作用的单片机AT89S52和起交互作用的显示屏SMC1602A。

发射电路，采用特低功耗超再生原理，工作频率315MHz，433MHz，工作电压DC+3V，调制带宽 10K。

编码芯片采用PT2262，具有4路或6路数据输入，串行编码输出，最多可以发送63个控制指令。

关键字：盆腔治疗仪；无线遥控；PT2262；PT2272；单片机AT89S52；SMC1602AAbstractThe instrument for pelvic inflammation treatment, uses physiological actions of the physical electricity, heat, magnetism for therapy, has the promotion of excited nerve muscular tissue, the partial blood circulation and eases the pain，with merit of no side effect and sequela. So it obtains the widespread application in the gynecology department。

Because in the course of treatment the patient needs to adjust the treatment parameter, the designing with the wireless remote control function keyboard bringing enormous convenient to the patient. This article is precisely for solves this problem, proposed the pelvic cavity treatment meter remote control module solution. The wireless remote controller including launched part and received part. The launched parts including transmission circuit, code chip, keyboard circuit and power circuit. The received module, include the received circuit, decoding chip PT2272, controller AT89S52 and the correlation display monitor SMC1602A. The transmission circuit, uses the especially low power loss ultra regeneration principle, operating frequency 315MHz,433MHz, working voltage DC+3V, modulation band-width 10K.The code chip uses PT2262, has 4 group or 6 group data feeds and the serial code output, most may transmit 63 control commands.Keywords instrument for pelvic inflammation treatment；wireless remote controller；PT2262；PT2272；AT89S52；SMC1602A目录第1章绪论 (4)1.1 课题背景 (4)1.2 遥控器原理 (4)1.3 设计任务 (4)1.4 设计的意义 (4)第2章无线遥控原理 (5)2.1 发射电路原理 (5)2.2 接收电路原理 (5)2.3 天线原理 (5)2.3.1 什么是天线 (5)2.3.2 天线的种类 (6)第3章遥控方案设计 (7)3.1 系统设计 (7)3.2 解决方案(一) (8)3.3 解决方案(二) (9)3.4 方案讨论 (10)第4章系统实现 (11)4.1 工具介绍 (11)4.1.1 Protus原理图与仿真 (11)4.1.2 Protel原理图与电路板制作 (11)4.2 器件介绍 (12)4.2.1 发射集成电路 (12)4.2.2 接受集成电路 (13)4.2.3 编码和解码芯片 (14)4.2.4 单片机AT89S52 (14)4.2.5 LCD1602A显示原理 (15)4.3 键盘编码 (16)4.4 系统构架 (17)4.5 程序实现 (17)第5章系统测试 (18)5.1 无线发射接收测试 (18)5.2 程序测试 (19)5.3 系统总体测试 (20)致谢 (20)参考文献 (20)附录 (20)⑪遥控器电路 (20)⑫接收部分电路图 (21)⑬源程序 (22)第1章绪论1.1 课题背景盆腔治疗仪采用物理的电、热、磁等生理作用，具有促进神经肌肉组织兴奋，局部血液循环和镇痛三种重要作用。

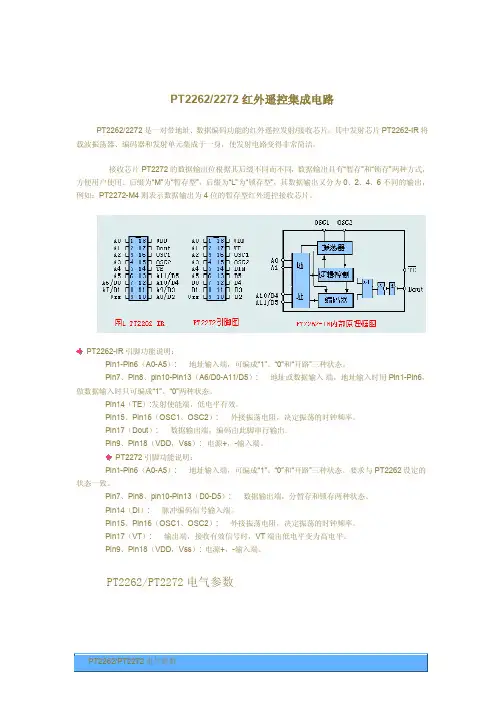

PT2262/2272红外遥控集成电路PT2262/2272是一对带地址、数据编码功能的红外遥控发射/接收芯片。

其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。

接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。

后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型红外遥控接收芯片。

PT2262-IR引脚功能说明：Pin1-Pin6（A0-A5）: 地址输入端，可编成“1”、“0”和“开路”三种状态。

Pin7、Pin8、pin10-Pin13（A6/D0-A11/D5）: 地址或数据输入端，地址输入时用Pin1-Pin6，做数据输入时只可编成“1”、“0”两种状态。

Pin14（TE）:发射使能端，低电平有效。

Pin15、Pin16（OSC1、OSC2）: 外接振荡电阻，决定振荡的时钟频率。

Pin17（Dout）: 数据输出端，编码由此脚串行输出。

Pin9、Pin18（VDD，Vss）: 电源+，-输入端。

PT2272引脚功能说明：Pin1-Pin6（A0-A5）: 地址输入端，可编成“1”、“0”和“开路”三种状态。

要求与PT2262设定的状态一致。

Pin7、Pin8、pin10-Pin13（D0-D5）: 数据输出端，分暂存和锁存两种状态。

Pin14（DI）: 脉冲编码信号输入端。

Pin15、Pin16（OSC1、OSC2）: 外接振荡电阻，决定振荡的时钟频率。

Pin17（VT）: 输出端，接收有效信号时，VT端由低电平变为高电平。

Pin9、Pin18（VDD，Vss）: 电源+，-输入端。

PT2262/PT2272电气参数PT2262/PT2272电气参数PT2262/PT2272极限参数PT2262/PT2272工作原理：PT2262-IR 发射芯片地址编码输入有“1”、“0”和“开路”三种状态，数据输入有“1”和“0”两种状态。

PT2262发射器工作原理
PT2262是一款红外编码解码芯片，其工作原理如下：
1. 输入信号：PT2262的输入端接收来自编码器的信号，该信号包含一个地址码和一个数据码。

地址码用于指定解码器中的哪个输出引脚与之对应，而数据码则用于控制输出引脚的状态。

2. 解码：PT2262内部包含一个解码器，用于将输入的地址码和数据码转换成对应的输出状态。

解码器将地址码与数据码进行组合，生成一个输出脉冲序列，并将其分配给相应的输出引脚。

3. 输出信号：PT2262的输出端输出经过解码的信号，该信号可以控制外部电路的状态。

例如，如果解码器将地址码“00”和数据码“011111”组合，则输出引脚Q1将被置为高电平，而其他输出引脚将保持低电平。

4. 红外发射：PT2262还包含一个红外发射管，用于将解码后的信号发送到接收器。

红外发射管将解码后的信号转换成红外光信号，并发射到空气中，被接收器接收。

总之，PT2262通过接收编码器的输入信号，解码并输出控制信号，同时还可以发射红外光信号，实现对外部电路的控制。

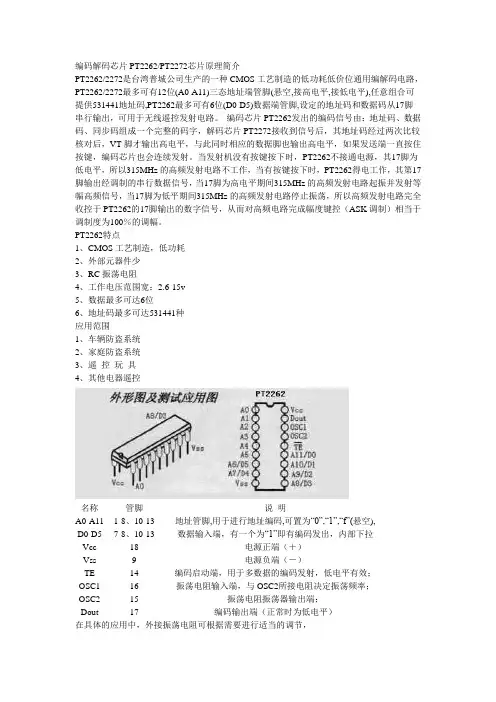

编码解码芯片PT2262/PT2272芯片原理简介PT2262/2272就是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码与数据码从17脚串行输出,可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字,解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平,与此同时相应的数据脚也输出高电平,如果发送端一直按住按键,编码芯片也会连续发射。

当发射机没有按键按下时,PT2262不接通电源,其17脚为低电平,所以315MHz的高频发射电路不工作,当有按键按下时,PT2262得电工作,其第17脚输出经调制的串行数据信号,当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号,当17脚为低平期间315MHz的高频发射电路停止振荡,所以高频发射电路完全收控于PT2262的17脚输出的数字信号,从而对高频电路完成幅度键控(ASK调制)相当于调制度为100％的调幅。

PT2262特点1、CMOS工艺制造,低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽:2、6-15v5、数据最多可达6位6、地址码最多可达531441种应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其她电器遥控名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端,有一个为“1”即有编码发出,内部下拉Vcc 18 电源正端(＋)Vss 9 电源负端(－)TE 14 编码启动端,用于多数据的编码发射,低电平有效;OSC1 16 振荡电阻输入端,与OSC2所接电阻决定振荡频率;OSC2 15 振荡电阻振荡器输出端;Dout 17 编码输出端(正常时为低电平)在具体的应用中,外接振荡电阻可根据需要进行适当的调节,阻值越大振荡频率越慢,编码的宽度越大,发码一帧的时间越长。
