机械制图复习题带答案机械制图是工程技术人员必备的基本技能之一，它涉及到对机械零件和设备的图形表示方法。
以下是一套机械制图复习题及其答案，供学生复习使用。
一、选择题1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 视图数量不同B. 视图位置不同C. 视图表达方式不同D. 视图的投影方向不同答案：D2. 在机械制图中，下列哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∇∇答案：D3. 机械制图中，剖面图的主要用途是什么？A. 表示零件的外部形状B. 表示零件的内部结构C. 表示零件的尺寸D. 表示零件的材质答案：B二、填空题1. 机械制图中，_______ 表示零件的中心线。
答案：中心线2. 机械制图中，_______ 是用来表示零件长度、宽度和高度的图示。
答案：三视图3. 当一个零件的内部结构需要详细表达时，可以使用_______。
答案：剖面图三、简答题1. 简述机械制图中尺寸标注的基本原则。
答案：尺寸标注应遵循清晰、准确、合理的原则。
尺寸线应平行于所标注的线段，尺寸数字应位于尺寸线上方或旁边，且应避免尺寸线和数字相互交叉或重叠。
2. 解释什么是局部放大图，并说明其在机械制图中的作用。
答案：局部放大图是对零件的某一局部区域进行放大表示的图示，主要用于清晰展示零件的细微结构或难以用标准比例表示的部分。
它有助于设计者和制造者更准确地理解零件的细节特征。
四、绘图题1. 根据所给的三视图，绘制一个简单的机械零件的剖面图。
答案：[此处应附上相应的三视图和剖面图的示例]2. 绘制一个标准螺纹的剖面图，并标注其主要尺寸。
答案：[此处应附上螺纹剖面图的示例，并标注外径、内径、螺距等尺寸]结束语：通过上述复习题的练习，可以帮助学生加深对机械制图基本概念、方法和技巧的理解。
希望同学们能够认真复习，掌握机械制图的要点，为将来的工程实践打下坚实的基础。
机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。
A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。
A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。
A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。
A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。
A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。
《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。
A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。
A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。
A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。
A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。
A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。
A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。
A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。
A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。
A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。
机械制图试题库及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 机械制图中，表示物体长度的尺寸单位通常是：A. 毫米B. 厘米C. 米D. 千米答案：A3. 在机械制图中，如果一个圆的直径为50mm，那么它的半径是：A. 25mmB. 50mmC. 100mmD. 200mm答案：A4. 机械制图中，用于表示物体表面粗糙度的符号是：A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案：A5. 在机械制图中，如果一个零件的尺寸为“φ50±0.1mm”，那么它的尺寸公差是：A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案：B6. 机械制图中，表示物体对称性的线是：A. 对称线B. 轴线C. 剖面线D. 尺寸线答案：A7. 在机械制图中，用于表示物体厚度的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 机械制图中，用于表示物体轴线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B9. 在机械制图中，用于表示物体对称性的符号是：A. 圆圈B. 正方形C. 星号D. 菱形答案：A10. 机械制图中，用于表示物体中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的投影。
答案：视图2. 机械制图中，______是用来表示物体的尺寸。
答案：尺寸线3. 在机械制图中，______是用来表示物体的表面粗糙度。
答案：表面粗糙度符号4. 机械制图中，______是用来表示物体的对称性。
答案：对称线5. 在机械制图中，______是用来表示物体的轴线。
答案：轴线6. 机械制图中，______是用来表示物体的厚度。
答案：粗实线7. 在机械制图中，______是用来表示物体的中心线。
《机械制图》作业姓名:班级:学号:单位:分数:机械制图复习题第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210× 297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用线，尺寸线，尺寸界线采用西施线，轴线，中心线采用点划线。
3、图样中的尺寸以 mm 为单位。
4、在标注直径时，在数字前面应该加∅，在标注半径时应在数字前加 R 。
5、尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
6、平面图形中所注尺寸按作用分为定位尺寸和定形尺寸。
二、选择题1、下列符号中表示强制国家标准的是（C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、标题栏一般位于图纸的（ B ）A．右下角 B．左下角 C.右上角第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法法。
2、当直线平行于投影面时，其投影反映实长，这种性质叫真实性性，当直线垂直投影面时，其投影为一点，这种性质叫集聚性性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性性。
3、主视图所在的投影面称为正投影面，简称正面，用字母 V 表示，俯视图所在的投影面称为水平面，简称水平面，用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母 W 表示。

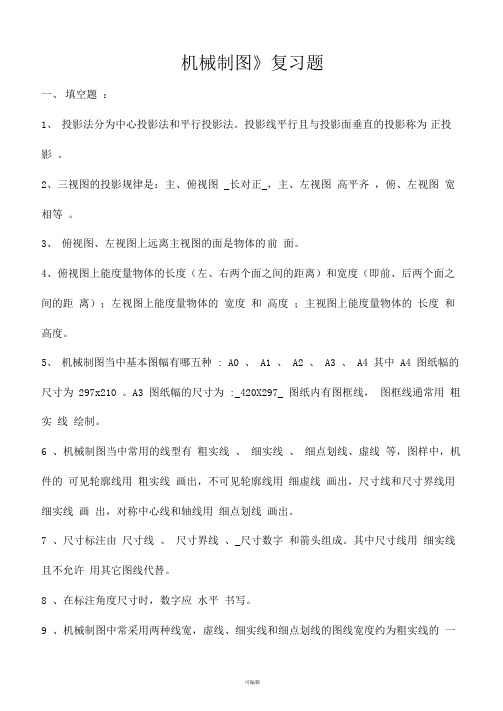

机械制图》复习题一、填空题：1、投影法分为中心投影法和平行投影法。
投影线平行且与投影面垂直的投影称为正投影。
2、三视图的投影规律是：主、俯视图 _长对正_，主、左视图高平齐，俯、左视图宽相等。
3、俯视图、左视图上远离主视图的面是物体的前面。
4、俯视图上能度量物体的长度（左、右两个面之间的距离）和宽度（即前、后两个面之间的距离）；左视图上能度量物体的宽度和高度；主视图上能度量物体的长度和高度。
5、机械制图当中基本图幅有哪五种 : A0 、 A1 、 A2 、 A3 、 A4 其中 A4 图纸幅的尺寸为 297x210 。
A3 图纸幅的尺寸为 :_420X297_ 图纸内有图框线，图框线通常用粗实线绘制。
6、机械制图当中常用的线型有粗实线、细实线、细点划线、虚线等，图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点划线画出。
7、尺寸标注由尺寸线、尺寸界线、_尺寸数字和箭头组成。
其中尺寸线用细实线且不允许用其它图线代替。
8、在标注角度尺寸时，数字应水平书写。
9、机械制图中常采用两种线宽，虚线、细实线和细点划线的图线宽度约为粗实线的一半。
10、标题栏应位于图纸的右下角，标题栏中的文字方向为绘图、看图方向。
11．比例是指图中要素与其实物相应要素之比。
图样上标注的尺寸应是机件的 _最后完工 _ 尺寸，与所采用的比例无关。
12．常用比例有原值比例、放大比例和缩小比例三种；比例 1：2是属于缩小比例；比例 2： 1 是属于放大比例。
13、尽量采用原值比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的真实尺寸。
14、书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐。
汉字应用长仿宋体书写，数字和字母应书写为直体或斜体。
15．字号指字体的高度，图样中常用字号有 8 种。
16．图样上的尺寸是零件的最后完工尺寸，尺寸以 mm 为单位时，不需标注代号或名称。
机械制图复习题(课程代码 352271)一、简答题1．简述平面体截交线的特点及基本作图方法。
2．试简要说明尺寸基准的概念。
如何选择尺寸基准？3．试说明剖面图标注的包括哪些内容？如何标注？4．根据所学的知识，试阐述读图和画图的相互关系。
5．简述平面体与平面体相贯线的特点及基本作图方法。
6．机械制图中剖面图的主要包括哪些种类。
7.简述在机械图样中粗实线的主要用途（至少列出五个）。
8. 根据所学的知识，试阐述组合体读图和画图的相互关系。
9．试说明机械制图中剖面图的主要包括哪些种类，并解释。
10、何谓正视方向？选择正视方向的原则有哪些？二、绘图题：1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC 的其余两个投影。
2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。
4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。
按比例1：1绘制。
6．读懂下列投影图，试将正面投影图绘制为全剖视图。
7.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。
8.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
9．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。
10．已知组合体的正面和侧面水平投影，试完成其水平投影图。
11.如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影和侧面投影。
12. 已知正三棱锥被截切后的正面投影和部分水平投影，试完成其侧面投影，并补全水平投影。
机械制图考试题及答案一、单项选择题（每题2分，共20分）1. 机械制图中，表示物体长度的尺寸是（）。
A. 直径B. 半径C. 长度D. 高度答案：C2. 在机械制图中，使用第一角投影法时，主视图位于物体的（）。
A. 前面B. 后面C. 左面D. 右面答案：A3. 机械制图中，表示物体宽度的尺寸是（）。
A. 直径B. 半径C. 宽度D. 高度答案：C4. 在机械制图中，标注尺寸时，尺寸线应（）。
A. 倾斜B. 垂直于投影面C. 平行于投影面D. 任意方向答案：C5. 机械制图中，表示物体深度的尺寸是（）。
A. 直径B. 半径C. 长度D. 高度答案：D6. 在机械制图中，表示物体厚度的尺寸是（）。
A. 直径B. 半径C. 长度D. 厚度答案：D7. 机械制图中，使用第三角投影法时，主视图位于物体的（）。
B. 后面C. 左面D. 右面答案：D8. 在机械制图中，标注尺寸时，尺寸数字应（）。
A. 倾斜B. 垂直于尺寸线C. 平行于尺寸线D. 任意方向答案：B9. 机械制图中，表示物体角度的尺寸是（）。
A. 直径B. 半径D. 高度答案：C10. 在机械制图中，表示物体圆周的尺寸是（）。
A. 直径B. 半径C. 周长D. 高度答案：C二、多项选择题（每题3分，共15分）11. 机械制图中，常见的视图有（）。
A. 主视图B. 俯视图D. 右视图答案：ABC12. 在机械制图中，标注尺寸时，以下哪些是正确的做法（）。
A. 尺寸线应平行于投影面B. 尺寸数字应垂直于尺寸线C. 尺寸线应清晰可见D. 尺寸数字应位于尺寸线的上方或下方答案：ABCD13. 机械制图中，常见的标注方法有（）。
A. 线性标注B. 角度标注C. 半径标注D. 直径标注答案：ABCD14. 在机械制图中，常见的投影法有（）。
A. 第一角投影法B. 第三角投影法C. 正投影法D. 斜投影法答案：AB15. 机械制图中，常见的尺寸标注错误包括（）。
机械制图复习题一、单项选择题（共50题，每小题2 分，共 100分）1、下列说法错误的是（）A、斜二等轴测图是用斜投影法而得到的轴测图B、斜二等轴测图中凡平行于 XOZ 坐标面的表面，其轴测投影反映实形C、在立体感和度量方面，斜二测比正等测好D、斜二等轴测图的轴间角∠XOZ=90°2、如果给定圆心和起点，那么指需再给定( )，就可以精确绘制圆弧。
①端点②角度③长度④方向A、①②③④B、①②③C、①②④D、②③3、A点和B点到V、H面的距离对应相等,这两点为A、H面的重影点B、V面的重影点C、W面的重影点D、H面和W面的重影点4、在AutoCAD中，可以设置“实时助手”在以下情况自动显示①所有命令②新命令和增强命令③在需要时④仅对话框A、①②③④B、②③C、①③④D、①②④5、标注圆柱体的直径尺寸时，标注直径尺寸的基准是（）A、圆柱体底面B、圆柱面C、圆柱体轴线D、圆柱体轴向轮廓线6、在用视图表达机件时，机件上的内部结构形状规定用什么表示。
A、细实线B、粗实线C、虚线D、点画线7、垂直于H面并同时平行于V、W面的直线是（）。
A、正垂线B、铅垂线C、侧垂线D、正平面8、标注()尺寸时,应在尺寸数字前加注直径符号“φ”。
A、圆的半径B、圆的直径C、圆球的半径D、圆球的直径9、使用 ( )命令时,用户可以指定剪切平面将三维实体切开,然后移去指定部分生成新的实体,也可以保留剖切实体的一半或全部A、SLICEB、SECTIONC、SUBTRACTIOND、INTERFERENCE10、梯形螺纹的代号为（）A、BB、GC、TrD、M11、粗糙度越高,零件的表面性能越A、好B、差C、不受影响D、取决于零件的使用环境12、三视图是( )投影的一种A、中心B、平行C、斜轴测D、正轴测13、在绘制零件的轮廓形状时,从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式,称为（）。
A、圆弧连接B、过渡连接C、光滑连接D、以上都不对14、确定图形中各部分之间或基准之间相对位置的尺寸称为（）。
机械制图复习题及答案一、选择题1. 机械制图中，以下哪个符号表示孔？A. ∅B. ∇C. ∑D. ∆答案：A2. 机械制图中，尺寸线应使用哪种线型？A. 虚线B. 点划线C. 实线D. 双点划线答案：C3. 在机械制图中，哪个视图显示了物体的顶面？A. 主视图B. 左视图C. 俯视图D. 右视图答案：C4. 机械制图中，标注尺寸时，哪个符号用来表示半径？A. ⌀B. ⌒C. ⌈D. ⌊答案：A5. 机械制图中，哪个符号表示倒角？A. ∟B. ∣C. ∥D. ∩答案：A二、填空题1. 在机械制图中，物体的三个主要视图是主视图、______视图和俯视图。
答案：左2. 机械制图中，尺寸标注应清晰、准确，且应使用______线。
答案：实3. 机械制图中，表示物体深度的尺寸通常使用______线。
答案：点划4. 当需要表示物体的内部结构时，可以使用______视图。
答案：剖面5. 在机械制图中，表示物体厚度的尺寸通常使用______线。
答案：双点划三、简答题1. 简述机械制图中，第三角投影法与第一角投影法的主要区别。
答案：第三角投影法中，观察者位于物体的右前方，而第一角投影法中，观察者位于物体的左前方。
在第三角投影法中，物体的前视图位于图纸的右侧，而在第一角投影法中，物体的前视图位于图纸的左侧。
2. 描述机械制图中，尺寸标注的基本原则。
答案：尺寸标注应遵循以下原则：尺寸线应清晰，尺寸数字应位于尺寸线的上方或旁边，尺寸应从主要视图开始标注，尺寸标注应避免交叉，且应使用合适的尺寸单位。
3. 解释机械制图中，剖面图的作用。
答案：剖面图用于展示物体内部结构，通过剖切面将物体分割，以便更清晰地展示内部构造和细节。
剖面图常用于复杂或内部结构不易观察的物体。
四、绘图题1. 根据给定的三视图，绘制一个简单的机械零件，如螺栓。
答案：（此处应附上螺栓的三视图图纸，包括主视图、左视图和俯视图）2. 绘制一个带有倒角和孔的矩形板，并标注所有必要的尺寸。
《机械制图》作业姓名:班级:学号:单位:分数:机械制图复习题第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0 、A1 、A2 、A3A4 其中A4图纸幅的尺寸为210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用线，尺寸线，尺寸界线采用西施线，轴线，中心线采用点划线。
3、图样中的尺寸以mm 为单位。
4、在标注直径时，在数字前面应该加∅，在标注半径时应在数字前加R 。
5、尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
6、平面图形中所注尺寸按作用分为定位尺寸和定形尺寸。
二、选择题1、下列符号中表示强制标准的是（C ）。
A．GB/T B．GB/Z C.GB2、不可见轮廓线采用（B ）来绘制。
A．粗实线B．虚线 C.细实线3、下列比例当中表示放大比例的是（B ）A．1：1 B．2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C ）A．1：1 B．2：1 C.1：25、机械制图中一般不标注单位，默认单位是（A ）A．㎜B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、标题栏一般位于图纸的（ B ）A．右下角B．左下角 C.右上角第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法法。
2、当直线平行于投影面时，其投影反映实长，这种性质叫真实性性，当直线垂直投影面时，其投影为一点，这种性质叫集聚性性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性性。
3、主视图所在的投影面称为正投影面，简称正面，用字母V 表示，俯视图所在的投影面称为水平面，简称水平面，用字母H 表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母W 表示。
4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。
5、零件有长宽高三个方向的尺寸，主视图上只能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的高和宽。
6、直线按其对三个投影面的相对位置关系不同，可分为平行、垂直、倾斜。
7、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的垂直线。
8、与正面垂直的直线，与其它两个投影面一定平行，这样的直线称为正垂线。
9、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为正平线、侧平线、水平线。
10、与三个投影面都倾斜的直线称为一般位置直线。
11、空间平面按其对三个投影面的相对位置不同，可分投影面垂直线、投影面平行线、一般位置平面。
12、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为水平面、正平面、侧平面。
13、与正面平行的平面，与其它两个投影面垂直这样的平面称为正平面。
它的主视图投影反映实形。
二、选择题1、下列投影法中不属于平行投影法的是（A ）A、中心投影法B、正投影法C、斜投影法2、当一条直线平行于投影面时，在该投影面上反映（ A ）A、实形性B、类似性C、积聚性3、当一条直线垂直于投影面时，在该投影面上反映（C ）A、实形性B、类似性C、积聚性4、在三视图中，主视图反映物体的（B ）A、长和宽B、长和高C、宽和高5、主视图与俯视图（A ）A、长对正B、高平齐C、宽相等6、主视图与左视图（ B ）A、长对正B、高平齐C、宽相等*7、为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。
A、三B、四C、五*8、三视图是采用（ B ）得到的A、中心投影法B、正投影法C、斜投影法★9、当一个面平行于一个投影面时，必（B ）于另外两个投影面A、平行B、垂直C、倾斜★10、当一条线垂直于一个投影面时，必（ A ）于另外两个投影面A、平行B、垂直C、倾斜三、根据点的坐标作点的三面投影并回答问题1、已知点A（10，15，20），点B（20，10，15）点A在点B 左面（X坐标）点A在点B 前面（Y坐标）点A在点B 上面（Z坐标）四、根据线面的两面投影作第三面投影，并判断其类型1、根据AB直线的两投影作第三面的投影，2、根据CD直线的两投影作第三面的投影，并判断其类型并判断其类型3、根据平面ABC的两面投影作第三面的投影，4、根据平面ABC的两面投影作第三面的投影，并判断其类型并判断其类型第三章立体表面交线的投影作图1、完成正六棱柱表面上点A，B的投影2、完成圆柱表面上点A，B的投影第四章组合体一、填空题1、组合体的组合形式有叠加和切割两类。
2、组合体相邻的表面可能形成叠加、切割和相交三种关系。
二、画图题1、根据两面视图，想出组合体的形状，并补画第三面视图。
（10分）2、根据轴测图，画出三视图。
3、根据轴测图，画出三视图。
第五章机械图样的基本表示方法一、填空题1、按剖切围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。
2、断面图分为：移出断面图和重合断面图两种。
3、同一零件各剖视图的剖面线方向一致间隔相同六个基本视图的名称为：主视图俯视图左视图后视图仰视图右视图。
二、画图题1、补全剖视图中所缺轮廓线及剖面线.2、补全剖视图中所缺轮廓线及剖面线.第六章标准件与常用件一、填空题1、在圆柱或圆锥外表面上形成的螺纹称外螺纹，在其孔表面上所形成的螺纹称螺纹。
2、螺纹的直径有大经、中径和小径三种，一般情况下，螺纹的公称直径为大经。
3、螺距P、导程Ph、线数n的关系是：L=nP4、螺纹有单线和多线之分，沿一条螺旋线所形成的螺纹，称为单线螺纹。
二、选择题1、旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用（ A ）A 、N代替B 、S代替C、L代替4、普通螺纹的公称直径为螺纹的( A )。
A、大径B、中径C、小径5、普通螺纹的牙型为( A )。
A、三角形B、梯形C、锯齿形*6、一对齿轮啮合时（A ）A、模数相等B、压力角相等C、模数和压力角相等7、普通螺纹的牙型角是（）A 30°B 60°C 33°D 45°三、问答题1、M24和M24*2代号的意义分别是什么？M24是普通螺纹大经24M24×2表示普通螺纹公称直径24螺距22、6206代表什么类型的轴承，径大小为多少？6表示类型代号，是深沟球轴承，2表示尺寸类型，06径代号，径是6×5＝30mm三、画图题1. 指出下列螺纹画法中的错误，并将正确的画在指定位置。
第七章零件图一、填空题1、同一机件如在用不同的比例画出，其图形大小_不同_______；但图上标注的尺寸数值___相同_____。
2、符号表示该表面是用不去除材料的_____方法获得的。
3、零件的表面越光滑，粗糙度值越小。
4、基本尺寸相同的孔和轴产生配合关系，根据间隙的大小，可分为间隙配合配合，过盈配合，过渡配合三种；二、选择题1、下面哪种符号是代表形位公差中的同轴度（A ）。
2、132±0.0125的公差为（ D ）A: +0.0125 B: -0.0125 C: +0.025 D: 0.025三、读零件图（一）看懂导套的零件图并填空。
1、导套零件的材料为20号钢，画图比例为2:1 ，主视图采用的是半剖视图。
2、的基本尺寸为35 ，最大极限尺寸是35+0.05 ,最小极限尺寸是35+0.034 ,公差是0.016 。
3、导套表面粗糙度要求最高的表面是0.4 ，代号为。
4、直径为∅38圆柱长为40 ，其表面粗糙度的代号为 6.3 。
6、直径为∅23的孔左端倒角为。
（二）读零件图，并回答问题。
（1）表达该该类零件所用视图方法有主视图，断面图。
（2）说明Ф18f7的含义含义：Ф18为直径18 ，f7是轴尺寸偏差。
（3）指出图中的工艺结构：它有 2 处倒角，其尺寸分别为C2 C1 ，有3 处退刀槽，其尺寸为2*0.5 。
（4）识读零件图：零件长145 ，直径最大回转体尺寸是Φ48f7 。
（三）读零件图，并回答问题。
（1）此零件名称是传动轴，使用的材料是45号钢，使用的画图比例是1:2 ，以及此零件图的图号是MP-4 。
（2）此零件表面质量要求最高的粗糙度代号是0.8 。
（3）Ф54的基本尺寸是54 ，最大极限尺寸是54 ，最小极限尺寸是54-0.019 。
