改性PP材料的类型与应用

聚丙烯（PP）的介绍聚丙烯概述聚丙烯采用齐格勒-纳塔催化剂使丙烯催化聚合而得，它是分子链节排列得很规整的结晶形等规聚合物。

聚丙烯的英文名称为Polypropylene，简称PP，俗称百折胶。

聚丙烯按其结晶度可以分为等规聚丙烯和无规聚丙烯，等规聚丙烯为高度结晶的热塑性树脂，结晶度高达95%以上，分子量在8~15万之间，以下介绍的聚丙烯主要为等规聚丙烯。

而无规聚丙烯在室温下是一种非结晶的、微带粘性的白色蜡状物，分子量低（3000~10000），结构不规整缺乏内聚力，应用较少。

聚丙烯（PP）作为热塑塑料聚合物在塑料领域内有十分广泛的应用，因所用催化剂和聚合工艺不同，所得聚合物性能，用途也不同。

PP有很多有用的性能，但还缺乏固有的韧性，特别是在低于其玻璃化温度的条件下。

然而，通过添加冲击改性剂，可以提高其抗冲击性能。

一、聚丙烯的特性（1）物理性能：聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0.90~.091g/cm3，是目前所有塑料中最轻的品种之一。

它对水特别稳定，在水中24h的吸水率仅为0.01%，分子量约8~15万之间。

成型性好，但因收缩率大，厚壁制品易凹陷。

制品表面光泽好，易于着色。

（2）力学性能：聚丙烯的结晶度高，结构规整，因而具有优良的力学性能，其强度和硬度、弹性都比HDPE高，但在室温和低温下，由于本身的分子结构规整度高，所以冲击强度较差，分子量增加的时候，冲击强度也增大，但成型加工性能变差。

PP最突出的性能就是抗弯曲疲劳性，如用PP注塑一体活动铰链，能承受7×107次开闭的折迭弯曲而无损坏痕迹，干摩擦系数与尼龙相似，但在油润滑下，不如尼龙。

（3）热性能：PP具有良好的耐热性，熔点在164~170℃，制品能在100℃以上温度进行消毒灭菌，在不受外力的，150℃也不变形。

脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。

（4）化学稳定性：聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃和氯化烃等能使PP软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防腐蚀效果良好。

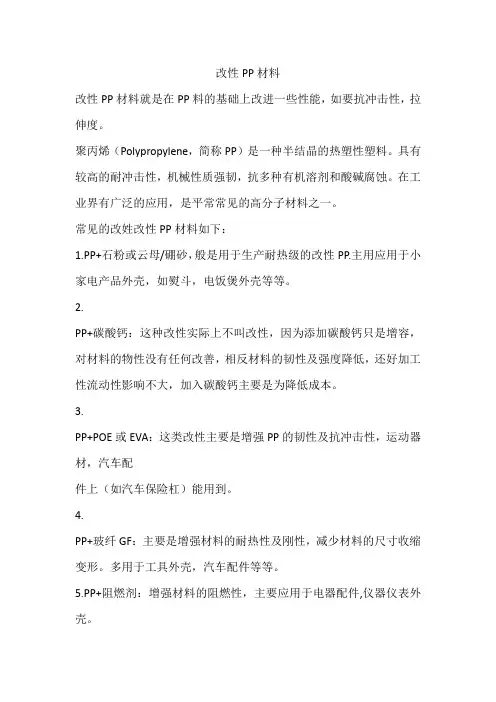

改性PP材料
改性PP材料就是在PP料的基础上改进一些性能，如要抗冲击性，拉伸度。

聚丙烯（Polypropylene，简称PP）是一种半结晶的热塑性塑料。

具有较高的耐冲击性，机械性质强韧，抗多种有机溶剂和酸碱腐蚀。

在工业界有广泛的应用，是平常常见的高分子材料之一。

常见的改姓改性PP材料如下：
1.PP+石粉或云母/硼砂，般是用于生产耐热级的改性PP.主用应用于小家电产品外壳，如熨斗，电饭煲外壳等等。

2.
PP+碳酸钙：这种改性实际上不叫改性，因为添加碳酸钙只是增容，对材料的物性没有任何改善，相反材料的韧性及强度降低，还好加工性流动性影响不大，加入碳酸钙主要是为降低成本。

3.
PP+POE或EVA：这类改性主要是增强PP的韧性及抗冲击性，运动器材，汽车配
件上（如汽车保险杠）能用到。

4.
PP+玻纤GF：主要是增强材料的耐热性及刚性，减少材料的尺寸收缩变形。

多用于工具外壳，汽车配件等等。

5.PP+阻燃剂：增强材料的阻燃性，主要应用于电器配件,仪器仪表外壳。

几种填料对PP的改性目前原料价格的上涨，促使塑料改性的迅速发展。

在提高或保障塑料性能的前提下，通常在塑料中添加一些无机材料或其它材料，降低塑料制品的生产成本。

下面介绍几种主要填料及对PP改性效果。

塑料加工界曾经认为，在保持材料性能的前提下，加入无机填料可以降低成本。

虽然无机填料比聚合物便宜很多，但也重很多，而塑料制品是以体积为单位来交易的。

下面分析在什么条件下，按体积衡量的填充聚合物材料成本才会降低。

要使单位体积填充聚合物材料的价格小于单位体积纯聚合物的价格，则需满足P*ρ≤P1*ρ1（1）其中P、P1分别为填充聚合物、聚合物基体的价格（万元/吨）；而ρ、ρ1分别为填充聚合物、聚合物基体的密度（ton/ m3）填充聚合物材料的密度ρ为1/ρ=(1- w2)/ρ1+ w2/ρ2（2）其中ρ2为无机填料的密度（ton/ m3），w2为填料加量（%）将式（2）代入式（1）整理得P/ P1≤1-(ρ2-ρ1)/ρ2*w2（3）如填充聚合物材料的价格P表示为P= P1*(1- w2)+ P2*w2+Δ（4）其中P2为无机填料的价格（万元/吨），Δ为加工费用（万元/吨）将式（4）代入式（3）整理得P2 / P1≤ρ1 / ρ2 -Δ/ (P1*w2)（5）只有满足式（5）条件下，按体积衡量的填充聚合物材料成本才降低。

如对于聚烯烃来说P1取1（万元/吨），ρ1取1（ton/ m3）；一般无机填料如二氧化硅、滑石粉、重质碳酸钙ρ2取2.5（ton/ m3）；填充量w2取0.3；加工费用Δ取0.1（万元/吨），则由式（3）可得填充聚烯烃的价格P最高为P≤(1-(ρ2-ρ1)/ρ2*w2) *P1= (1-(2.5-1)/2.5*0.3) *1=0.82（万元/吨）根据式（5）无机填料的价格P2最高为P2 ≤(ρ1 / ρ2 -Δ/ (P1*w2))*P1=(1/2.5-0.1/(1*0.3))*1=1/15（万元/吨）若对于尼龙来说P1取2（万元/吨），ρ1取1.13（ton/ m3）；高岭土ρ2取2.6（ton/ m3）；填充量w2取0.3；加工费用Δ取0.1（万元/吨），则由式（3）可得高岭土填充尼龙的价格P最高为P≤(1-(ρ2-ρ1)/ρ2*w2) *P1=(1-(2.6-1.13)/2.6*0.3) *2=1.6（万元/吨）根据式（5）高岭土填料的价格P2最高为P2 ≤(ρ1 / ρ2 -Δ/ (P1*w2) )*P1=(1.13/2.6-0.1/(2*0.3))*2=0.5（万元/吨）非金属矿物填料的作用和性能（1）非金属矿物填料的作用无机非金属矿物填料的主要作用是增量、增强和赋予功能。

改性pp材料改性PP材料。

改性PP材料是指通过在聚丙烯（PP）基础材料中添加一定比例的改性剂，以改善PP材料的性能和加工工艺。

改性PP材料具有优异的物理性能、化学稳定性和加工性能，被广泛应用于汽车、家电、电子、建筑等领域。

本文将从改性PP材料的种类、性能及应用领域等方面进行介绍。

一、改性PP材料的种类。

1.增韧改性PP材料。

增韧改性PP材料是通过在PP基础材料中添加增韧剂，如SEBS、EPDM等，以提高PP材料的韧性和抗冲击性能。

这种改性PP材料不仅具有优异的力学性能，还具有良好的耐热性和耐候性，适用于汽车保险杠、家电外壳等领域。

2.增强改性PP材料。

增强改性PP材料是在PP基础材料中添加增强剂，如玻璃纤维、碳纤维等，以提高PP材料的强度和刚性。

这种改性PP材料具有优异的机械性能和热稳定性，适用于汽车零部件、工业零配件等领域。

3.耐热改性PP材料。

耐热改性PP材料是通过在PP基础材料中添加耐热剂，如热稳定剂、阻燃剂等，以提高PP材料的耐高温性能。

这种改性PP材料具有优异的耐热性和阻燃性能，适用于电子电器、建筑材料等领域。

二、改性PP材料的性能。

1.力学性能。

改性PP材料具有优异的力学性能，包括抗拉强度、弯曲强度、冲击强度等，能够满足不同领域的工程要求。

2.热稳定性。

改性PP材料具有良好的热稳定性，能够在高温环境下保持稳定的物理性能，适用于高温工艺加工。

3.耐候性。

改性PP材料具有良好的耐候性，能够在户外环境中长期使用而不发生老化、变色等现象。

4.加工性能。

改性PP材料具有良好的加工性能，能够通过注塑、挤出、吹塑等工艺加工成型，适用于各种复杂形状的制品生产。

三、改性PP材料的应用领域。

1.汽车领域。

改性PP材料在汽车外饰件、内饰件、发动机舱件等领域有着广泛的应用，如汽车保险杠、车灯支架、仪表盘等。

2.家电领域。

改性PP材料在家电外壳、零部件等领域有着广泛的应用，如洗衣机外壳、冰箱把手、空调面板等。

PP改性指南(含配方)1. 简介本指南旨在介绍PP改性的基本原理和常用的改性方法，并提供一些常见的PP改性配方供参考。

2. PP改性原理PP（聚丙烯）是一种常用的塑料材料，具有优异的物理和化学性质。

然而，PP在某些方面仍存在一些不足之处，例如耐热性、抗冲击性和抗紫外线性能。

通过改性，可以有效提高PP的性能，使其适用于更广泛的应用领域。

3. 常用的PP改性方法3.1 增强剂- 玻纤增强剂：通过添加适量的玻璃纤维，可提高PP的强度和刚度。

- 碳纤维增强剂：添加适量的碳纤维可提升PP的强度和导电性能。

- 矿物填料：添加矿物填料（如滑石、氧化铝等）可改善PP的阻燃性能和导热性能。

3.2 功能性添加剂- 抗氧化剂：添加适量的抗氧化剂可提高PP的耐热性和抗老化性能。

- 紫外线吸收剂：通过添加紫外线吸收剂，可增强PP对紫外线的抵抗能力。

- 扩链剂：通过添加扩链剂，可提高PP的韧性和冲击性能。

3.3 共混改性将PP与其他改性塑料进行共混，可以改善PP的各项性能，如增强强度、改善耐热性等。

4. 常见的PP改性配方以下为一些常见的PP改性配方供参考：- PP-玻纤复合材料配方- PP-碳纤维复合材料配方- PP-矿物填料复合材料配方- PP-抗氧化剂配方- PP-紫外线吸收剂配方- PP-扩链剂配方请注意，具体配方应根据实际需求和使用条件进行微调和优化。

5. 结论通过PP改性，可以显著提高PP的性能，使其具备更广泛的应用性。

本指南介绍了PP改性的基本原理、常用的改性方法和一些常见的PP改性配方。

希望能给您的PP改性工作带来一些参考和启示。

聚丙烯（PP）改性的主要的几种方法我们都知道，普通塑料往往有自己的特点和缺陷，当需要克服其缺陷时，我们往往是通过改性来予以克的。

聚丙烯（PP）最然具有耐热、耐腐蚀，制品可用蒸汽消毒密度小、是最轻的通用塑料等突出优点。

但其也有耐低温冲击性差，较易老化等缺陷。

而克服聚丙烯（PP）这些些缺陷，我们也是通过改性的方式来改变聚丙烯（PP）塑料的性能，以达到生产应用的要求。

通过改性的聚丙烯（PP）得到的塑料我们称之为聚丙烯（PP）改性塑料。

聚丙烯（PP）改性塑料，顾名思义是基于聚丙烯原料对其性能和其他方面的一些改进，如增强聚丙烯材料的冲击，拉伸强度，弹性等。

聚丙烯塑料原料的具体改性可分为以下几类。

接枝改性接枝改性是美国20世纪90年代初提出的，现已开发出相关产品。

采用固相接枝法对等规pp进行改性得到mpp，然后对mpp进行氯化即可获得mcpp固体粉状树脂。

氯化改性后的树脂附着力强，接伸模量提高，易于与其他树脂共混；而且由于改性使pp的结晶受到破坏，极性增加，从而可溶于某些溶剂，制得不同浓度的mcpp溶液。

mpp的用途主要有四个方面。

一、是提高工程塑料的耐冲击性能。

用mpp作相容剂，制得的pp与其他塑料的共混物冲击强度提高2~3倍，可用作抗冲击壳体材料；二、是exfer塑料公司开发的dexpro合金，即为聚酰胺和pp在相容剂存在下的合金，现已商品化；三、是用作热塑料粉末涂料，用于金属底材表面，起到防腐和抵抗化学药品的作用。

日本nozagl-giz牌号产品就是pp与尼龙的合金材料，具有较高的耐化学药品和耐油性能，尤其是具有极佳的耐氯化钾性能三是提高pp填料的粘合性。

mpp的引入可提高填料与pp的相容性，改善复合材料的性能，提高材料的整体热稳定性和局部抗热能力；四、是mpp也应用于自由基活性废料的固化。

此外，mpp还可用于提高pp纤维的可染色性和塑料制品的可装饰，制造可蒸煮的包装材料等。

mcpp的用途主要有：一、是用于制备塑料制品用底漆和塑料表面装饰涂料的附着力促进剂，特别是轿车保险杠、轮毂盖、电视机机壳等民用与工业用塑料器具的涂装；二、是大量用作塑料表面印刷油墨树脂；三、是用作防腐涂料树脂，用于钢屠、铝材等材料重防腐领域。

改性pp料是什么材料改性PP又称作改性聚丙烯，指的是在PP料的基础上进行改性技术，如可以提升抗冲击性能、拉伸强度等。

改性PP 料主要是针对特定产品而专门开发的聚丙烯物料，可以直接用于挤出、注射、吹塑等产品的生产。

其在改性方面主要有四种方式，分别是：接枝改性、共聚改性、交联改性、共混改性。

改性pp料的种类1、易清洁改性PP材料易清洁改性PP材料是通过向传统的PP材料中引入低表面活性能物质，提升水与油在材料表面的接触角，形成超疏水表面，成为具有防污易清洁能力的PP材料，广泛应用于电饭煲、电压力锅、电磁炉、微波炉、油烟机等厨房电器的外观部件上，改善普通PP材料在厨房环境中易变脏、清理困难等问题。

2、防蟑螂、防鼠咬PP材料防蟑螂、防鼠咬PP材料通过针对对蟑螂和老鼠的味觉和嗅觉的刺激从而达到防治其对电器的危害。

主要应用于电磁炉等电器。

3、抗染色PP材料为降低成本，洗碗机或果汁机等家电的内胆材料大都采用改性PP材料生产，多次使用后，内胆容易显脏。

原因是内胆材料直接与果汁、食物残渣、食品调料等接触后受到污染引起材料表面颜色的变化，当颜色变化到一定程度后就会显脏，甚至作为污染源污染下一批食物，降低产品的使用品质，使用抗染色PP可以解决这些问题。

4、抗菌PP材料家用电器如：洗衣机、空调、空气净化器、净水机、冰箱等家电，使用一段时间后滋生大量致病菌、霉菌等，对消费者的健康造成直接的威胁。

抗菌PP材料对沾污在塑料上的细菌、霉菌、醇母菌、藻类甚至病毒等起抑制或杀灭作用，通过抑制微生物的繁殖来保持自身清洁。

5、微发泡改性PP材料微发泡改性PP材料是指以聚丙烯材料为基体，通过注塑工艺在气体内压的作用下，使制品中间层密布尺寸从十到几十微米的封闭微孔而两侧有着致密的表皮结构，从而达到省料和减重的目的。

由于微发泡改性PP材料使用了较低的应力，因此注塑更平整、更笔直、尺寸更稳定，同时，由于微孔的支撑作用，还可以有效解决零件缩痕。

6、长玻纤增强PP材料长玻纤增强pp材料是指含有玻璃纤维长度在10到25mm的改性聚丙烯复合材料，经过注塑等工艺形成三维结构，比普通的玻纤增强pp具有更高的综合性能。

PP原料：聚丙烯（PP）是一种通过丙烯聚合制备的热塑性树脂。

根据它们的甲基位置，它可以分为等规聚丙烯，无规聚丙烯和间规聚丙烯。

当甲基基团排列在分子主链的同一侧时，等规聚丙烯称为等规聚丙烯。

如果甲基无序地排列在分子主链的两侧，则当甲基交替地排列在主链的两侧时，称为间规聚丙烯。

通常，等规聚丙烯树脂的含量为约95％，其余为无规或间同聚丙烯。

工业产品主要由全同立构物质组成。

聚丙烯还包括丙烯和少量乙烯的共聚物。

通常为半透明无色固体，无味且无毒。

由于其规则的结构和高结晶度，其熔点可高达167℃。

其突出的优点是耐热，耐腐蚀和蒸汽消毒。

低密度，是最轻的通用塑料。

缺点是耐低温冲击性差和容易老化，这可以通过修改分别克服。

共聚物型PP材料具有较低的热变形温度（100℃），较低的透明度，较低的光泽度和较低的刚性，但具有较强的冲击强度。

PP的冲击强度随着乙烯含量的增加而增加。

PP的维卡软化温度为150℃。

由于其高结晶度，该材料具有良好的表面刚度和耐刮擦性。

PP中没有环境应力开裂。

PP的熔体质量流速（MFR）通常为1至100。

MFR低的PP具有更好的耐冲击性，但拉伸强度较低。

对于相同的MFR材料，共聚物的冲击强度要高于均聚物。

由于结晶，PP的收缩率相当高，通常为1.6〜2.0％。

PP改性塑料：概念：改性塑料PP是一种在普通塑料和工程塑料的基础上通过填充，共混和增强加工和改性的塑料产品，以提高阻燃性，强度，抗冲击性和韧性。

分类：改性塑料PP产品的主要类型是阻燃树脂，增强和增韧树脂，塑料合金，功能色母等。

改性pp料是什么材料改性PP料是一种经过改性处理的聚丙烯材料，它具有优异的性能和广泛的应用领域。

改性PP料在塑料制品行业中扮演着重要的角色，下面我们来详细了解一下改性PP料是什么材料。

首先，改性PP料是指将聚丙烯树脂进行物理或化学方法的改性处理，以改善其性能和加工工艺。

改性PP料通常通过添加增强剂、填料、稳定剂、增塑剂等成分来实现改性，从而使其具有更好的力学性能、耐热性、耐候性和耐化学腐蚀性。

这些改性后的PP料不仅保持了聚丙烯的良好特性，还增加了许多新的优异性能，使其在各种领域得到广泛应用。

改性PP料具有以下几个主要特点：首先，改性PP料具有优异的力学性能。

通过添加增强剂和填料，改性PP料的抗拉强度、弯曲强度、冲击强度等得到显著提高，使其成为制作强度高、耐磨性好的塑料制品的理想选择。

其次，改性PP料具有良好的耐热性和耐候性。

在改性过程中，添加稳定剂和抗氧化剂可以有效提高PP料的耐热性和耐候性，使其能够在恶劣环境下长期稳定使用，不易老化和变质。

再次，改性PP料具有良好的耐化学腐蚀性。

通过添加抗腐剂和耐化学腐蚀剂，改性PP料能够在酸碱盐等化学介质中表现出较好的稳定性，适用于化工管道、储罐等领域。

最后，改性PP料具有良好的加工性能。

由于改性PP料的熔体流动性和热稳定性得到提高，使其在注塑、挤出、吹塑等加工工艺中表现出较好的加工性能，有利于制作各种复杂形状的塑料制品。

总的来说，改性PP料是一种性能优异、应用广泛的塑料材料，具有优异的力学性能、耐热性、耐候性和耐化学腐蚀性，同时具有良好的加工性能，适用于汽车零部件、家电外壳、工程管道、建筑材料等领域。

希望通过本文的介绍，能够让大家对改性PP料有更深入的了解，为其在各个领域的应用提供更多的可能性。

改性pp材料改性PP材料改性聚丙烯（Modified Polypropylene，简称MPP）是通过在聚丙烯（Polypropylene，简称PP）中引入一定数量的改性剂或添加剂来提高其性能和性能的一种材料。

改性聚丙烯的主要改性方法有三种：物理改性、表面改性和化学改性。

其中，物理改性是通过物理手段在聚丙烯中加入改性剂，使其颗粒形态改变，从而改善其性能。

表面改性是通过在聚丙烯表面引入一层改性剂来改变其表面性质，从而使其更易处理、颜色更艳丽。

化学改性是通过在聚丙烯中引入一些化学反应来改变其结构和性能。

改性聚丙烯的主要性能有：增强性能、耐高温性能、耐候性能、耐热性能、耐化学性能、耐磨损性能、低温韧性、耐老化性能等。

改性聚丙烯的增强性能是通过在聚丙烯中加入一定数量的增强剂来提高其机械性能。

常见的增强剂有玻纤、碳纤维等。

这些增强剂可以增加聚丙烯的强度、刚度、韧性和耐磨性等性能。

改性聚丙烯的耐高温性能是通过在聚丙烯中加入耐热剂来提高其耐高温性能。

耐热剂可以使聚丙烯在高温环境下不变形、不熔化，从而保持其良好的性能。

改性聚丙烯的耐候性能是通过在聚丙烯中加入耐候剂来提高其耐候性能。

耐候剂可以使聚丙烯在室外长时间暴露于紫外线、高温和潮湿等环境中不发生变色、劣化等现象，从而保持其良好的外观和性能。

改性聚丙烯的耐化学性能是通过在聚丙烯中加入耐化剂来提高其耐化学性能。

耐化剂可以使聚丙烯在酸、碱等化学环境中不发生变化，从而保持其良好的性能。

改性聚丙烯的耐磨损性能是通过在聚丙烯中加入耐磨剂来提高其耐磨损性能。

耐磨剂可以使聚丙烯表面形成一层硬度较高的薄膜，从而提高其抗划伤、耐磨损性能。

改性聚丙烯的低温韧性是通过在聚丙烯中加入低温剂来提高其低温韧性能。

低温剂可以使聚丙烯在低温环境下仍能保持良好的柔韧性，从而防止其发生脆化和破裂。

改性聚丙烯的耐老化性能是通过在聚丙烯中引入防老化剂来提高其耐老化性能。

防老化剂可以增强聚丙烯对氧气、紫外线等外界因素的抵抗能力，从而延长其使用寿命。

增强改性回收PP的拉伸强度较低，一般制品在18～25MPa左右，用短玻璃纤维(SGF)增强后，其拉伸强度可达30～35MPa左右。

为了改进纤维与树脂的界面性能，常用偶联剂如KH550、KH560、 KH570等，偶联剂的用量一般是纤维含量的0．2％一1．5％，对不同情况有必要试验确定。

聚丙烯的氯化回收PP也可像回收PE一样进行氯化，氯化产物具有广泛的应用。

如APP经氯化可得到氯化APP(CAPP)，它具有优良的粘结性能，可制造粘结剂，用于粘结PE、PVC、PA、金属等材料，如用作包装复合膜、双层PP膜、PP膜—纸、PP膜—铝箔等的粘合剂。

此外，CAPP也可以用作涂料、印刷油墨及极性树脂的加工助剂等。

聚丙烯的接枝改性聚丙烯的化学改性还有接枝、嵌段等共聚改性。

聚丙烯接枝改性的目的是为了提高聚丙烯与金属、极性塑料、无机填料的粘结性或增溶性。

所用的接枝单体一般是丙烯酸及其酯类、马来酸酐及其酯类、马来酰亚胺类等。

接枝的方法有：①溶液法，在溶剂中加入过氧化物引发剂进行共聚；②辐射法，在高能射线下接枝；③熔融混炼法，在过氧化物存在下，于熔融状态下混炼，进行接枝，常常在双螺杆挤出机中进行。

接枝改性的高分子材料的性能与接枝物的物化性能有关，也与接枝物的含量、接枝链的长度等有关，其基本性能与聚丙烯相似，但与极性高分子材料、无机材料、橡胶等的相容性可大大提高，接枝PP的结晶度和熔点随接枝物含量的提高而下降，透明性和低温热封性却提高。

南京塑泰专业生产马来酸酐接枝PP.回收聚丙烯的交联改性回收聚丙烯也可像聚乙烯一样进行交联改性，改性的机理同前面介绍的聚乙烯交联相近。

聚丙烯的催化裂解和热裂解聚丙烯在380~C左右裂解，可进行热裂解和催化裂解。

用硅／铝粉末(Si02／Al：03)作催化剂，催化剂可与裂解产物的气相和液相接触。

研究表明，用液相接触催化剂方法，可得到69％的液体产物，具有沸点30～270℃的，2〃C6到n-C1s石蜡油；气相接触催化，可获得54％(质量分数)液体产物，而且得到产物的速度要低得多。

抗菌、防霉 抗菌、防霉 抗静电、高光泽 件 永久抗静电、韧性好 抗染色、高流动 洗碗机部件 抗染色、高流动、高冲击 UL94-V0 级、无卤阻燃、GWIT750℃、 家电、汽车用阻燃制件 GWFI850℃ UL94-V0 级、环保、无卤阻燃、10% 玻纤增强 电子电器、有阻燃要求的部 电子元件包装材料 冰箱内部件 洗衣机部件 家电外壳、工业、日用品部
户外用品 室外空调机部件 户外用品 户外地板 户外用品
微波炉、压力锅、电饭锅等 UL94-V0、溴系阻燃、高流动 电子电器有阻燃要求的部件 UL94-V0、环保阻燃、耐温性优异
FRPP410-G15 UL94-V0、溴系阻燃、15%玻纤增强 FRPP410-G30 UL94-V0、溴系阻燃、30%玻纤增强 UL94-V2、低密度、高光泽、低卤阻 FRPP412 UL94-V2 阻燃 PP 燃 取暖器、 电饭煲外壳等 FRPP412-T10 UL94-V2、低密度、高强度 FRPP412-T20 UL94-V2、高强度、高刚性 PPH-N 非填充 PP PPH02 材料 PPH08 PP KC8120 高光泽、耐冲击、质轻 透明、耐热 耐低温、刚性佳、抗弹性形变 耐长期热老化、高光泽、质轻 普通级 医疗级 运动器材 家用电器级
改性聚丙烯（PP）应用一览表：
类 型 PP257 PP212 PP237 高光泽 PP PP258
典型牌 特性 号 高光泽、高流动、高耐热 高光泽、高流动、耐刮擦 料 高光泽、高耐热 高光泽、高耐热、尺寸稳定性好 家用电器外壳 PP212A PP3682 PP3684 PPHS210 PPHS40 PPH40 PPHS40M 高光泽、高耐热、尺寸稳定性好 耐刮擦、高光泽、易清洁 卫浴、洗脚盆 耐刮擦、高光泽 高光泽、高流动、耐刮擦 耐热、高流动性 高耐热、尺寸稳定性好 耐热、高刚性 高耐热、高刚性 高耐热、高流动性 耐水蒸气、符合食品卫生要求 高耐热、高刚性、尺寸稳定 电饭煲蒸笼、饭勺 微波炉门框 电饭煲内盖、中环 卫浴用品、马桶盖 方煲内件 电饭煲面盖 小家电外壳 方形电饭煲面盖、外壳专用 应用

改性聚丙烯，又称改性聚丙烯，是指基于聚丙烯材料的改性技术，例如提高抗冲击性和拉伸强度。

改性PP材料主要用于特定产品，可直接用于挤出，注塑，吹塑等产品。

改性方法有四种：接枝改性，共聚改性，交联改性和共混改性。

改性聚丙烯的类型1.易于清洁的改性PP材料易清洁的改性PP材料被引入具有低表面活性能的传统PP材料中，以增强水和油在材料表面上的接触角，从而形成超疏水性表面。

它已成为一种防污，易于清洁的PP材料。

广泛用于电饭煲，电压力锅，电磁炉，微波炉，油烟机等厨房电器的外观，容易弄脏，难以清理。

2.防蟑螂，防鼠咬PP材料防蟑螂和防鼠咬PP材料可以通过刺激蟑螂和老鼠的味道和气味来控制对电器的伤害。

它主要用于电磁炉和其他电器。

3.防染PP料为了降低成本，洗碗机或果汁机的内衬大多由改性PP材料制成，反复使用后容易弄脏。

原因是内衬材料在与果汁，食物残渣和食物调味料直接接触后会被污染，从而导致材料表面颜色的变化。

当颜色变化到一定程度时，甚至会成为污染下一批次食品的污染源，从而降低产品的使用质量。

使用抗染色PP可以解决这些问题。

4.抗菌PP材料洗衣机，空调，空气净化器，净水器，冰箱等家用电器在使用一段时间后，会繁殖出大量病原菌和霉菌，直接威胁消费者的健康。

抗菌PP材料可以抑制或杀死塑料上的细菌，霉菌，酒精细菌，藻类甚至病毒，并通过抑制微生物繁殖来保持自身清洁。

5. PP材料的微孔改性微孔泡沫改性的PP材料基于聚丙烯材料。

在气体内部压力的作用下，产品的中间层被致密的微孔所覆盖，密闭的微孔尺寸为10至几十微米，并且两侧均具有致密的表皮结构，从而达到节省材料，减轻重量的目的。

由于用于微孔改性PP的应力较小，因此注塑成型更平滑，更直且尺寸更稳定。

同时，由于微孔的支撑，零件的收缩痕迹可以得到有效解决。

6.长玻璃纤维增强PP材料长玻璃纤维增强PP材料是指玻璃纤维长度为10至25 mm的改性聚丙烯复合材料。

注射成型后，形成三维结构，其综合性能比普通玻璃纤维增强PP高。

改性塑料PP在家电领域的应用PP具备成本低、重量轻、性能好等优点，PP材料通过改性使其具备阻燃、抗静电、抗菌、耐候等特点，在家电领域的应用有越来越广泛之势。

聚赛龙改性塑料PP在家电领域应用的有耐候PP、阻燃PP、增强PP、高光泽PP、耐热PP、抗菌PP等。

耐候改性塑料PP通过对PP塑料进行耐候改性，可以大幅度提高PP材料在户外恶劣气候条件下的使用寿命。

耐候PP改性塑料主要用于制造常年在露天使用的家用电器，如空调器室外主机外壳、空调室外机轴流风叶和暖风机出风口等。

聚赛龙耐候级PP有PP310、PP310-2、PP310J等，材料具有耐候性、抗紫外、抗热氧老化的特点，应用于室外空调机部件、户外用品等。

阻燃改性塑料PP在阻燃PP产品中，有63%的要求达到UL94V-0 级，23%要求达到UL94V-2级，12%为DIN4102B1级，1%为其他阻燃级别。

PP的高结晶和易燃性使其达到电气及其他行业所需要高阻燃级别困难，且成本增加较多，但随着社会对塑料制品阻燃要求的提高，阻燃PP的比例会随之增加，目前阻燃PP的年增长率为8%。

通过阻燃改性，PP产品能够达到UL94V-0级，并且能耐650℃甚至750℃灼热丝而不起燃。

这种阻燃改性的PP材料一般被用于制作诸如电视机外壳、洗衣机控制盘座、线控器壳、冰箱蒸发皿、通风道等具有潜在燃烧危险的部件。

聚赛龙阻燃级改性塑料PP有FRPP410+、FRPP420、FRPP412，材料具有环保、阻燃、热稳定性、加工性好的特点，应用于电子电器部件、家电外壳。

玻纤增强改性塑料PPPP材料的拉伸强度在20M~30MPa之间，弯曲强度在25M~50MPa之间，弯曲模量在800M~1500MPa之间。

如果要想把PP用在工程结构件上，就必须进行玻纤增强改性。

通过玻纤增强的PP产品的机械性能能够得到成倍甚至数倍的提高，拉伸强度达到了65MPa~90MPa，弯曲强度达到了70MPa~120MPa，弯曲模量达到了3000MPa~4500MPa，这样的机械强度完全可以与ABS及增强ABS产品相媲美，并且更耐热。

言，4种增强改性聚丙烯材料在汽车上的应用案例。

汽车上除少量部件采用纯PP树脂加工外，大部分部件采用改性PP材料进行加工。

1、橡胶或弹性体增韧增强改性PP在PP中加入橡胶或弹性体是PP常用的增韧方法，加入适量的橡胶或弹性体后，PP的抗冲击性能能得到较大幅度的提高。

用于PP增韧的橡胶主要有：三元乙丙橡胶（EPDM）、二元乙丙橡胶（EPR）、顺丁橡胶、异丁橡胶等。

用于PP增韧的热塑性弹性体主要有聚烯烃弹性体（POE）、TPV、SBS等。

由于其溶解度参数以及粘度与PP相近，所以增韧PP的效果最好。

图：会通新材料PP+EPDM-T10应用于门板，实现减重25%，具有易成型，表面无缩痕特性。

图：会通新材料PP+EPDM-TD20应用于薄壁保险杆，具备高流动，低线性膨胀系数，高油漆附着力，良好尺寸稳定性特性。

图：PP+EPDM-TD20应用于保险杆下护板，具有免喷涂，良好外观，绿色环保特性。

图：博禄DAPLEN™EH126AEC：弹性体增强，13%矿物填充PP改性材料，应用于东风AX7前保险杆，具有低密度，高弹性模量和高流动性，在冲击与刚性间取得平衡，良好的喷血性能及尺寸稳定性，实现薄壁2.5mm设计。

2、无机矿物增强改性PP常用PP改性无机矿物填料主要有碳酸钙、云母、硅灰石、滑石、高岭土、二氧化硅、二氧化钛、硫酸钙等。

图：硅酸盐矿物在增强聚丙烯中的应用（聚石化学）目前，研究应用最为广泛的有滑石粉、蒙脱土、硅灰石等。

图：博禄DAPLEN™EF011AIC，5%矿物填充改性PP材料，应用于探歌低密度门板，具有低填充，零件重量降低，低气味，优良的表面质量特性。

图：普利特滑石粉填充改性微发泡PP材料，应用于门板，具有减轻重量，表面外观良好，材料力学性能损失较少的特性。

图：南京聚隆PP-TD20，20%滑石粉填充增强PP应用于尾门内饰板，减重35%，更具成本优势，强度与韧性平衡，尺寸稳定性良好。

3、长玻纤增强改性PP(LGFPP)玻纤增强改性PP材料尤其是长玻纤增强PP(LGFPP)材料在汽车部件上的应用(如在前端模块、仪表板骨架、车门模块、后车门挡板、底盘盖板、电池托架等)是多年来的研究热点之一长玻纤增强pp塑料是指含有玻璃纤维长度在10到25mm的改性聚丙烯复合材料，经过注塑等工艺形成三维结构，长玻纤增强PP在120℃时的高温疲劳强度是普通玻纤增强PP的2倍，具有更高的综合性能。

PP为非极性的结晶塑料，吸水率很低，约为0.03％～0.04％，注塑时一般不需进行干燥(必要时，可在80～100℃下干燥1～2h即可)。

PP的熔点为165～170℃，分解温度为350℃，最大结晶速率温度为120～130℃，成型温度范围较宽（205～315℃）。

注塑用PP的适宜MFR范围为2～15 g/10min，熔体的流动性较好，料筒温度控制在210～280℃，喷嘴温度比料筒最高温度低10～30℃。

当制品壁薄、形状复杂时，料筒温度可提高至280～300℃：而当制品壁厚大或树脂的MFR高时，料筒温度可降低至200～230℃。

PP熔体的粘度对剪切速率的依赖性大于对温度的依赖性，因此，在注塑时，通过提高注射压力或注射速率来增大熔体流动性比提高料筒温度更有效(注射压力通常为70～120 MPa)。

此外，注射压力的提高还有利于提高制品的拉伸强度和断裂伸长率，对制品的冲击强度无不利影响，特别是大大降低了收缩率，但过高的注射压力易造成制品溢料，并增加了制品的内应力。

注塑PP时的模具温度为40～90℃。

提高模温，PP的结晶度提高，制品的刚性、硬度增加，表面光洁度较好，但易产生溢料、凹痕、收缩等缺陷；而模温过低，结晶度下降．制品的韧性增加，收缩率减小，但制品表面光洁度差，面积较大、壁厚较厚的制品还容易产生翘曲。

在PP的成型周期中，保压时间的选择比较重要。

一般，保压时间长，制品的收缩率低，但由于凝封压力增加，制品会产生内应力，故保压时间不能太长。

与其它塑料不同，PP制品在较高的温度下脱模不产生变形或变形很小，实际往往采用较低的模温，因此，PP的成型周期是较短的物化性能1在低温时耐冲击性较差2困难被涂装或被黏著剂黏著3用玻璃纤维补强的成型表面不光滑聚丙烯提供了大部份热塑性塑胶所无法达到的特性与价位的平衡性。

聚丙烯容易成型且有很好的耐化学性和机械特性。

玻璃纤维补强的聚丙烯能改善尺寸稳定性，抗翘曲，刚性和强度。

40%玻璃纤维补强的聚丙烯在264 psi下之热变形温度可提升到149°C。

1.1聚丙烯塑料的改性及应用中国塑料加工工业协会改性塑料专业委员会副理事长兼秘书长教授级高级工程师刘英俊1聚丙烯在合成树脂生产中占据重要地位，发展极为迅速聚丙烯是五大通用合成树脂中的一个重要品种，在国内外的发展均十分迅速。

在全球塑料用五大合成树脂中，聚丙烯的产量占有1/4左右的份额，预计2006年世界五大通用合成树脂的总产能将达到1亿9千万吨，其中聚丙烯4878万吨，占总产能的25.6%[1]。

而我国2004年聚丙烯树脂产量为474.88万吨，进口291.4万吨，出口1.53万吨，其表观消费量为764.7万吨，占当年全国五大通用树脂表观消费量总和2954万吨的25.9%。

预计到2010年我国聚丙烯树脂的表观消费量将增加至1080万吨，较2004年增长40%以上。

表1列出近期投产和正在建设的聚丙烯装置的地点和产能。

在已宣布的新增产能中，中石化253万吨/年，中石油135万吨/年，而且大多数项目的产能都在30万吨以上，达到世界级规模。

这些装置全部投产后，中石化的聚丙烯产能将超过巴赛尔公司，跃居全球榜首，中石油也将列位前五名之列，届时中国将成为生产聚丙烯树脂全球产能最大的国家。

另据报道，我国聚丙烯树脂的产量1995年仅为107.35万吨，到2005年达到522.95万吨，平均年递增38.7%，同期表观消费量也从212.92万吨增至823万吨，平均年递增28.7%，成为全球聚丙烯消费增长最快的国家[2]。

2聚丙烯基本知识2.1树脂与塑料的定义和分类树脂（Resin）：高分子材料亦称高分子聚合物，分为天然高分子材料和合成高分子材料。

在合成高分子材料中按塑料、橡胶、纤维三大用途分为合成树脂、合成橡胶和合成纤维三大类，其中用于塑料的合成树脂所占的比例最大，约占合成材料总量的2/3以上。

塑料（Plastics）：以合成树脂为主要成分，添加有适量的填料、助剂、颜料，而且在加工过程中能流动成型的材料。

热塑性塑料（ThermoPlastics）：能在特定温度范围内反复软化和冷却硬化的塑料。
