第一章织物上机图与织物分析1、分别说明织物、织物组织、织物结构的含义。
织物：由相互垂直排列的两个系统的纱线，在织机上按一定规律交织而成的制品，称之为机织物，简称织物。
织物组织：在织物中经纱和纬纱的相互交错或彼此沉浮的规律叫做织物组织。
织物结构：是指经纬纱线在织物中的几何形态。
经纬纱原料、线密度、密度的配置和经纬纱线的交错情况都是织物结构的参数。
2、说明组织点、组织循环及组织点飞数的含义。
组织点：在经纬纱的相交处即为组织点，凡经纱浮在纬纱上的称为经组织点（或经浮点），凡纬纱浮在经纱上的称为纬组织点（或纬浮点）。
组织循环：当经组织点和纬组织点浮沉规律达到循环时，称为一个组织循环（或完全组织）。
组织点飞数：除特别指出外，组织点飞数是指同一个系统中相邻两根纱线上相应组织点的位置关系，即相应经（纬）组织点间相距的组织点数。
3、什么是上机图？它包括那几部分？各表示的意义是什么？上机图：上机图是表示织物上机织造工艺条件的图解，生产、仿造和创新织物时均需绘制与编制上机图。
上机图包括：组织图、穿筘图、穿综图、纹板图四个部分，并由它们排列成一定的位置组成。
各表示意义：组织图表示织物中经纬纱的交织规律；穿综图表示组织图中各根经纱穿入各页综片顺序的图解；穿筘图表示经纱在筘片间的穿法；纹板图是控制综框运动规律的图解。
4、穿综的原则是什么？主要的穿综方法有哪些？分别适用于那些织物？穿综原则：把浮沉交织规律相同的经纱一般穿入同一页综片中，也可以穿入不同综页（列）中,而不同交织规律的经纱必须分穿在不同综页（列）内，穿综图至少画出一个穿综循环。
主要穿综方法：顺穿法、飞穿法、照图穿法、间断穿法、分区穿法。
分别适用织物：顺穿法由于在组织循环经纱根数多时会过多地占用综片，给上机织造带来很大困难，因此适用于密度较小的简单织物的组织和某些小花纹组织；飞穿法可减少每页综上的综丝数，减少经纱与综丝的摩擦使织造顺利进行，因此平布类织物、高密府绸、细布类织物采用此种穿综方法；照图穿法又称省综穿法，它是将运动规律相同的经纱，穿入同一页综片中，可以减少使用宗页的数目，在小花纹织物中广泛采用；间断穿法是穿完一个分穿综循环后，再穿另一个，适用于格子花纹织物等；分区穿法适用于织物组织中包含两个或两个以上组织，或用不同性质的经纱织造的织物。
第一章机织物与机织物组织概念第一节机织物的形成及其组织表示方式一、机织物的形成传统的两向机织物（woven fabrics）是由经、纬两系统纱线在织机上相互交织而成。
在织物内平行于织边的纵向纱线称为经纱（warp yarn），与织边垂直的横向纱线称为纬纱（weft orfilling yarn）。
图1-1是在织机上织物形成的示用意。
纵向纱线1（即经纱）自织轴2上引出，绕事后梁3、停经片4，逐根按必然规律别离穿过综框5和5′上的综丝眼6和6′，再穿过钢筘7的筘齿与横向纱线12（即纬纱）交织，在织口处形成织物。
织物经胸梁8、刺毛辊9和导布辊10，最后卷绕在卷布辊11上。
二、机织物组织的概念及其表示方式织物内经纱和纬纱彼此交织或彼此浮沉的规律称为织物组织( fabric weaves)。
当织物组织转变时，织物的外观及其性能也随之改变。
如图1-2所示，经纬纱交叉处称为组织点(intersection point)。
当经纱浮在纬纱之上时称经组织点或经浮点（warp over weft）；当纬图 1-2机织物结构示意及经纬向剖面图纱浮在经纱之上时称纬组织点或纬浮点（warp under weft or weft over warp）。
经组织点和纬组织点的排列规律在织物中达到重复时的最小单元，称为一个组织循环( weave repeat unit) 或一个完全组织。
组成一个组织循环的经纱根数称经纱循环数或完全经纱数，用R j表示；组成一个组织循环的纬纱根数称纬纱循环数或完全纬纱数，用R w表示。
图1-2中，第4、5、6根经（纬）纱的浮沉规律是1、2、3根经（纬）的重复，其组织循环经（纬）纱数等于3。
织物组织循环愈大，所织成的织物组织也越复杂。
图中还出示了第1根经（纬）纱的经（纬）向剖面图，观看方向为：经向剖面图为从外向内，纬向剖面图为从上向下。
织物组织能够用组织图（pattern draft or weave diagram）来表示。

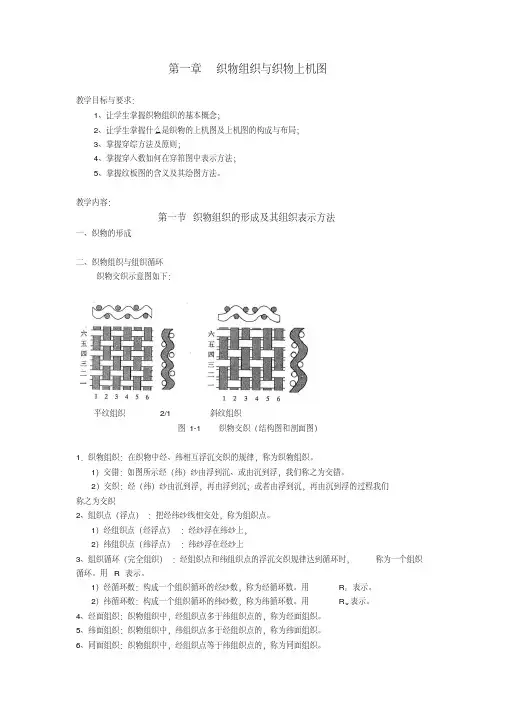

第一章织物组织与织物上机图教学目标与要求：1、让学生掌握织物组织的基本概念；2、让学生掌握什么是织物的上机图及上机图的构成与布局；3、掌握穿综方法及原则；4、掌握穿入数如何在穿筘图中表示方法；5、掌握纹板图的含义及其绘图方法。
教学内容：第一节织物组织的形成及其组织表示方法一、织物的形成二、织物组织与组织循环织物交织示意图如下：平纹组织2/1 斜纹组织图1-1 织物交织（结构图和剖面图）1．织物组织：在织物中经、纬相互浮沉交织的规律，称为织物组织。
1）交错：如图所示经（纬）纱由浮到沉、或由沉到浮，我们称之为交错。
2）交织：经（纬）纱由沉到浮，再由浮到沉；或者由浮到沉，再由沉到浮的过程我们称之为交织2、组织点（浮点）：把经纬纱线相交处，称为组织点。
1）经组织点（经浮点）：经纱浮在纬纱上，2）纬组织点（纬浮点）：纬纱浮在经纱上3、组织循环（完全组织）：经组织点和纬组织点的浮沉交织规律达到循环时，称为一个组织循环。
用R 表示。
1）经循环数：构成一个组织循环的经纱数，称为经循环数。
用R j表示。
2）纬循环数：构成一个组织循环的纬纱数，称为纬循环数。
用R w 表示。
4、经面组织：织物组织中，经组织点多于纬组织点的，称为经面组织。
5、纬面组织：织物组织中，纬组织点多于经组织点的，称为纬面组织。
6、同面组织：织物组织中，经组织点等于纬组织点的，称为同面组织。
三、织物组织的表示方法1、方格法：1）意匠纸：带有格子的纸，其中的横行代表纬纱，纵行代表经纱。
一般习惯上将经纱填绘符号来表示（○、×、■、●、▲等），纬组织点为空白格。
利用交织示意图与组织图示意讲解组织图：绘组织图注意的问题：画组织图以前先画范围和边框，标出经纬纱序号，再画组织点。
2、分式表示法适用于较简单的织物，分子表示每根经纱上的经组织点，分母表示每根经纱上的纬组织点。
四、织物的纵横截面示意图（如图1-1中所示）1、纵向截面示意图：表示沿织物的中某根经纱正中间切断，再将断面翻转900后的剖面视图。
第一章 机织物与机织物组织概念第一节 机织物的形成及其组织表示方法一、机织物的形成传统的两向机织物（woven fabrics ）是由经、纬两系统纱线在织机上互相交织而成。
在织物内平行于织边的纵向纱线称为经纱（warp yarn ），与织边垂直的横向纱线称为纬纱（weft or fillingyarn ）。
图1-1是在织机上织物形成的示意图。
纵向纱线1（即经纱）自织轴2上引出，绕过后梁3、停经片4，逐根按一定规律分别穿过综框5和5′上的综丝眼6和6′，再穿过钢筘7的筘齿与横向纱线12（即纬纱）交织，在织口处形成织物。
织物经胸梁8、刺毛辊9和导布辊10，最后卷绕在卷布辊11上。
二、机织物组织的定义及其表示方法织物内经纱和纬纱相互交错或彼此浮沉的规律称为织物组织( fabric weaves)。
当织物组织变化时，织物的外观及其性能也随之改变。
如图1-2所示，经纬纱交叉处称为组织点(intersectionpoint)。
当经纱浮在纬纱之上时称经组织点或经浮点（warp over weft ）；当纬纱浮在经纱之上时称纬组织点或纬浮点（warp under weft or weftover warp ）。
经组织点和纬组织点的排列规律在织物中达到重复时的最小单元，称为一个组织循环( weave repeat unit) 或一个完全组织。
构成一个组织循环的经纱根数称经纱循环数或完全经纱数，用R j 表示；构成一个组织循环的纬纱根数称纬纱循环数或完全纬纱数，用R w 表示。
图1-2中，第4、5、6根经（纬）纱的浮沉规律是1、2、3根经（纬）的重复，其组织循环经（纬）纱数等于3。
织物组织循环愈大，所织成的织物组织也越复杂。
图中还出示了第1根经（纬）图 1-2 机织物结构示意及经纬向剖面图纱的经（纬）向剖面图，观察方向为：经向剖面图为从外向内，纬向剖面图为从上向下。
织物组织可以用组织图（pattern draft or weave diagram）来表示。
第一章织物组织与织物上机图教学目标与要求：1、让学生掌握织物组织的基本概念；2、让学生掌握什么是织物的上机图及上机图的构成与布局；3、掌握穿综方法及原则；4、掌握穿入数如何在穿筘图中表示方法；5、掌握纹板图的含义及其绘图方法。
教学内容：第一节织物组织的形成及其组织表示方法一、织物的形成二、织物组织与组织循环织物交织示意图如下：平纹组织 2/1 斜纹组织图 1-1 织物交织（结构图和剖面图）1．织物组织：在织物中经、纬相互浮沉交织的规律，称为织物组织。
1）交错：如图所示经（纬）纱由浮到沉、或由沉到浮，我们称之为交错。
2）交织：经（纬）纱由沉到浮，再由浮到沉；或者由浮到沉，再由沉到浮的过程我们称之为交织2、组织点（浮点）：把经纬纱线相交处，称为组织点。
1）经组织点（经浮点）：经纱浮在纬纱上，2）纬组织点（纬浮点）：纬纱浮在经纱上3、组织循环（完全组织）：经组织点和纬组织点的浮沉交织规律达到循环时，称为一个组织循环。
用 R 表示。
1）经循环数：构成一个组织循环的经纱数，称为经循环数。
用 R j表示。
2）纬循环数：构成一个组织循环的纬纱数，称为纬循环数。
用 R w 表示。
4、经面组织：织物组织中，经组织点多于纬组织点的，称为经面组织。
5、纬面组织：织物组织中，纬组织点多于经组织点的，称为纬面组织。
6、同面组织：织物组织中，经组织点等于纬组织点的，称为同面组织。
三、织物组织的表示方法1、方格法：1）意匠纸：带有格子的纸，其中的横行代表纬纱，纵行代表经纱。
一般习惯上将经纱填绘符号来表示（○、×、■、●、▲等），纬组织点为空白格。
利用交织示意图与组织图示意讲解组织图：绘组织图注意的问题：画组织图以前先画范围和边框，标出经纬纱序号，再画组织点。
2、分式表示法适用于较简单的织物，分子表示每根经纱上的经组织点，分母表示每根经纱上的纬组织点。
四、织物的纵横截面示意图（如图1-1中所示）1、纵向截面示意图：表示沿织物的中某根经纱正中间切断，再将断面翻转900后的剖面视图。
