《电路与电子技术》课后习题参考答案《电路与电子技术》课后习题参考答案填空1．电压 2．都（发生）变化 3．iA=53sin(314t+30°)A 4．220V 5．增大 6．单向导电性单选题11.C 12.A 13.D 14.B 15.B 16.C 17.D 18.D 19.C 20.D21. 变压器绕组在流过电流的时候，由于其自身存在电阻的原因，将消耗一部分电能，并转换成热量。

因为大部分变压器绕组都采用铜线绕制而成，所以将绕组的损耗成为变压器铜损,也叫空载损耗。

铁损包括磁性材料的磁滞损耗和涡流损耗以及剩余损耗. 当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体（由硅钢片制成），在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。

这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。

由“涡流”所产生的损耗我们称为“铁损”。

22. 集成运算放大器(简称运放)实际上是一个具有高增益、低漂移，带有深度负反馈并直接耦合的直流放大器，因为它最初主要用作模拟计算机的运算放大器，故称为集成运算放大器。

其性能优良，广泛地应用于运算、测量、控制以及信号的产生、处理和变换等领域。

运算放大器本身不具备计算功能，只有在外部网络配合下才能实现各种运算。

23. 反馈又称回馈，指将系统的输出返回到输入端并以某种方式改变输入，进而影响系统功能的过程。

反馈可分为负反馈和正反馈。

负反馈使输出起到与输入相反的作用，使系统输出与系统目标的误差减小，系统趋于稳定；24.射极输出器的输入阻抗高，输出阻抗低，常用来当做多级放大器输入级和低电压、高电流的输出级，或者叫做隔离级。

由于射极输出器的电压动态范围较小，且电压放大倍数略小于1，这是其固有的缺点，但因其有较高的输入阻抗，可有效减轻信号源的负担。

在大电流输出电路中，比如功率放大器中，由于它的高的电流放大倍数，所以其功率放大倍数还是较高的，通常被直接用来推动负载。

《电路与电子技术基础》参考解答 习题一1-1 一个继电器的线圈，电阻为48Ω，当电流为0.18A 时才能动作，问线圈两端应施加多大的电压？答：根据欧姆定律可得：U=IR=0.18*48=8.64V1-2 一个1000W 的电炉，接在220V 电源使用时，流过的电流有多大？答：由电路的功率计算公式可知：P=UI ，所以A 55.42201000===U P I 1-3 求题图1-1(a)、(b)电路得U ab 。

解：（1）图(a)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，沿a —电池—c —a 回路逆时针方向绕行一周，电压方程式为： -6+4I+2I=0 即得：I=1A则U ac =2(-I)=-2V （或者U ac =-6+4I=-2V ）对于cb 支路：因为构不成回路，所以电流为零。

故：U cb =4V # 所以：U ab =U ac +U cb =-2+4=2V #（2）图(b)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，与(a)同理在回路中列出电压方程为：-3+1I+2I=0 即得：I=1A则U ac =1(-I)=-1V （或者U ac =-3+2I=-1V ）对于cb 支路：因为构不成回路，所以电流为零。

故：U cb =8V 所以：U ab =U ac +U cb =-1+8=7V #1-7 电路如题图1-2所示，求（1）列出电路得基尔霍夫电压定律方程； （2）求出电流（3）求U ab 及U cd解：（1）假设电流的参考方向如图所示，对于db 支路，因为不构成回路，支路电流等于零，U db =10V 由a 点出发按顺时针方向绕行一周的KVL 电压方程式为：2I+12+1I+2I+2I+1I-8+2I=0得：10I+4=0 # （2）求电流由上面得回路电压方程式得：)A (4.0104-=-=I #a 4b (a)aΩ b(b)题图1-1 习题1-3电路图1Ω2 2Ω22Ω1Ω题图1-2 习题1-7电路图负号表示电流的实际方向与参考方向相反。

电路与电子技术基础复习题一、基本概念题：1、电路包括电源、负载和中间环节三个组成部分。

2、电源或信号源的电压或电流，称为激励，它推动电路的工作；由它在电路各部分产生的电压和电流称为响应。

3、习惯上规定正电荷运动的方向为电流的实际方向。

4、选定同一元件的电流参考方向与电压参考方向一致，称为关联参考方向。

选定同一元件的电流参考方向与电压参考方向相反，称为非关联参考方向。

5、若电阻元件的伏安特性可以用一条通过平面坐标原点的直线来表征，称为线性电阻元件。

若电阻元件的伏安特性可以用一条通过、平面坐标原点的曲线来表征，就称为非线性电阻元件。

6、在电压和电流的关联参考方向下，欧姆定律表示为u=Ri 。

在电压和电流的非关联参考方向下，欧姆定律表示为u=-Ri 。

7、基尔霍夫电流定律(KCL)：任何时刻，对任一节点，所有支路电流的代数和恒等于零。

基尔霍夫电压定律（KVL）：任何时刻，沿任一回路各支路电压的代数和恒等于零。

8、下图所示电路中，I1=2 A，I2=3 A, I3=-2 A；I4=-3A 。

9、下图所示电路中，已知I1=1 A，I2=10A，I3=2 A，I4=-13A 。

10、1度=1K W h=3.6×106 J11、将放大电路中的一部分或全部回送到输入回路的过程称为反馈。

12、整流的目的是将交流电变成直流电。

13、串联型稳压电路中的调整管必须工作在放大状态。

14、多级放大电路中输入信号为零时，输出信号电压不为零的现象称为零点漂移，能够抑制此现象的放大电路是差动放大电路。

15、在时间上和数值上均作连续变化的电信号称为模拟信号；在时间上和数值上离散的信号叫做数字信号。

16、数字电路中机器识别和常用的数制是二进制。

17、（365）10＝（101101101）2＝（555）8＝（16D）1618、在正逻辑的约定下，“1”表示高电平，“0”表示低电平。

19、数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路也称为逻辑电路。

电路与电子技术基础复习资料一、填空（25分）1.二极菅最主要的特性是_______________ O2.三极管是_________ 空制型器件，而场效应管是 ________ 空制型器件。

3.射极输出器具有_________ 恒4吁1、接近于1, __________________ 和__________期目，并具有____________ 高和_______________ 低的特点。

5.如果变压器或：（即副边）电压的有效值为______ V,桥式整流后（不流波）的输出电压为_v,经过电容滤波后为 ________________ ，二极管所承受的最大反向电压为 _____ y o6.在门电路中，最基本的三种门龟路_____________ 门 _________ 门和__________ 17.时序逻辑电路投照其触发器是否有统一的时钟控制分为________ 序电路和_________8.逻辑代数又称为_________ 代数。

最基本的逻辑关系有 _____________ 、、三种。

9、T触发器的特征方程为时序畛，JK触发黯的特征方程二、单项选择题〈每小题2分，总共20分）1.在某放大电路中，测的三极管三个龟极的静态龟位分别为 0 V, -10 V, T. 3V,则这只三极管是（A. NPN型硅管B. NPN型错管C. PHP型硅管D. PNP型错管2 .某场效应管的转移特性如图所示，该管为（A. P沟道增强型M0S管B、P沟道结型场效应管C、N沟道增强型MOS管D、N沟道耗尽型MOS管3.通用型集成运放的输入级采用差动放大电路，这是因为它的（A.输入电阻高B.输出电阻低C.共模抑制比大D.电压放大倍数大4.与甲类功率放大方式相比，乙类互补对称功放的主要优点是（）。

A.不用输出变压器B.不用输出端大电容C.效率高D.无交越失U5-稳压二极管1 急压时，其工作在（），发光二极管发光时，其工作在（）。

请认真复习书上的习题及幻灯片上的习题：P22：1,3,9,14(a),17，18P48: 1,3,8,12,16P115: 8,14P156: 7,8,14,17,18P211: 1,2,6,8,16,P241: 5,6,7,8,13,14P295：2,16,17,22以下供大家练习：电路与电子技术模拟练习题一、判断正误〔对者打√号，错者打×号〕1.集总电路是由集总元件构成的电路。

2.在集总电路中要求电路中的元件尺寸远大于电路工作时电磁波的波长。

3.在电路分析中，当采用了电流电压关连参考方向时，参考电流是从元件的“+〞极流向“﹣〞极。

4.在电路分析中,功率 P〈0 时是元件发出功率。

5.忽略电学器件的次要物理性质，而只考虑其主要物理性质，被理想化的元器件，叫做非理想元件。

6.内部无支路的回路叫网孔回路。

7.电流源的电流与端电压的大小，方向有关。

电压源的端电压与流经它的电流大小，方向无关。

8.一个或多个元件串联构成的电路分支叫支路。

9.任一瞬间流入任一网络的电流代数和恒为零。

10.电压值不相等的电压源可以并联。

11.假设两一端口网络N1,N2的端口伏安特性曲线重合,那么两网络等效。

12.假设两一端口网络N1,N2的端口伏安关系不相同，那么两网络等效,N1, N2的对外功完全一致，可以相互替代。

13.假设两一端口网络N1,N2的端口伏安关系完全相同，那么两网络不等效14.一个理想电流源与电阻的串联电路可以等效变换为一个电压源与电阻的并联电路。

15.受控源具有电源的性质，其电源参数值与外电路无关。

一个理想电流源与电阻的串联电路可以等效变换为一个电压源与电阻的串联电路。

16.用支路电流法解算电路问题需要列出支路数m+1个方程17.用节点电压法解算电路问题需要列出与节点数n相等个节点电压方程。

18.支路电流法是利用KCL和KVL，以节点电压作为电路自变量列方程组解算电路问题的方法。

19.网孔电流法以网孔电流为自变量，按网孔电流方程组的一般形式列方程解方程的方法。

电路与电子技术复习题涵盖所有考试知识点，但90%的考试题都有变化。

一、填空与选择题复习内容1. 基尔霍夫定律的概念，会列写KCL 、KVL 方程。

2. 在图示电路中，已知电流I1＝1 A ，I3＝－2 A ，则电流I2=?3. 下图中，已知：U 1= U 2= U 3= 4 V ，则 U 4 =？4. 电路进行支路电流法分析时，独立的KCL 和KVL 方程数是多少？5. 下图列写回路电压方程6. 参考方向的概念，直流电路中某物理量参考方向与实际方向之间的关系，运算结果出现负号表示什么意思？7. 在电路中欲使电源不作用，应当将电压源、电流源怎么处理，短路？断路？ 8. 下图中U S = 3V ，等效电流源的I S =? R =？9. 应用叠加原理分析电路时，可采用 的方法使电路中的电源不作用。

（a ）电压源短路、电流源短路（b ）电压源断路、电流源断路（c ）电压源短路、电流源断路 （d ）电压源断路、电流源短路10. 计算电路中电源的功率P ，说明电源工作在负载工作状态还是电源工作状态，如下图。

3V+-11. 如下图所示，已知：电流I =4.5 A ，如果电流源断开，则电流I =？12. 图中电路元件，已知12V U =、2A I =-，计算元件的功率并判断元件是负载还是电源。

IIUU 13. 电源的等效模型变化。

例如将图示电路化简为等效电压源模型，并画出等效电路。

Ω5V 2Aab10Ω6V 6Aab2A6Aab5Ω10V10V(a)(c)(d)14.常用的储能元件有有哪些？15.电感元件的电压与电流的关系？16.电容元件的电压与电流的关系？17.在直流稳态电路中，电感是短路？断路？还是需要根据具体电路而定？电容呢？18.正弦交流电的三要素是什么？19.正弦交流电路中谐振的概念，现象是什么？20.感性负载正弦交流电路采用什么方法提高功率因数？21.给日光灯电路并联补偿电容后，电路的总电流数值将怎样变化？日光灯回路路的电流数值怎样变化？22.正弦交流电路中，有效值与最大值的关系是什么？交流电压表的读数是平均值？有效值？还是幅值？23.电感电路的端电压为u = 10sin( ωt +︒60)V，当X L = 5Ω时，写出电感电流的相量表示式。

电路与电⼦技术复习题习题集电路与电⼦技术复习题涵盖所有考试知识点，但90%的考试题都有变化。

⼀、填空与选择题复习内容1. 基尔霍夫定律的概念，会列写KCL 、KVL ⽅程。

2. 在图⽰电路中，已知电流I1＝1 A ，I3＝－2 A ，则电流I2=?3. 下图中，已知：U 1= U 2= U 3= 4 V ，则 U 4 =？4. 电路进⾏⽀路电流法分析时，独⽴的KCL 和KVL ⽅程数是多少？5. 下图列写回路电压⽅程6. 参考⽅向的概念，直流电路中某物理量参考⽅向与实际⽅向之间的关系，运算结果出现负号表⽰什么意思？7. 在电路中欲使电源不作⽤，应当将电压源、电流源怎么处理，短路？断路？ 8. 下图中U S = 3V ，等效电流源的I S =? R =？9. 应⽤叠加原理分析电路时，可采⽤的⽅法使电路中的电源不作⽤。

（a ）电压源短路、电流源短路（b ）电压源断路、电流源断路（c ）电压源短路、电流源断路（d ）电压源断路、电流源短路10. 计算电路中电源的功率P ，说明电源⼯作在负载⼯作状态还是电源⼯作状态，如下图。

3V+-11. 如下图所⽰，已知：电流I =4.5 A ，如果电流源断开，则电流I =？12. 图中电路元件，已知12V U =、2A I =-，计算元件的功率并判断元件是负载还是电源。

IIU 13. 电源的等效模型变化。

例如将图⽰电路化简为等效电压源模型，并画出等效电路。

Ω5V 2Aab10Ω6V 6Aab2A6Aab(c)(d)14.常⽤的储能元件有有哪些？15.电感元件的电压与电流的关系？16.电容元件的电压与电流的关系？17.18.正弦交流电的三要素是什么？19.正弦交流电路中谐振的概念，现象是什么？20.感性负载正弦交流电路采⽤什么⽅法提⾼功率因数？21.给⽇光灯电路并联补偿电容后，电路的总电流数值将怎样变化？⽇光灯回路路的电流数值怎样变化？22.正弦交流电路中，有效值与最⼤值的关系是什么？交流电压表的读数是平均值？有效值？还是幅值？23.电感电路的端电压为u = 10sin( ωt +?60)V，当X L = 5Ω时，写出电感电流的相量表⽰式。

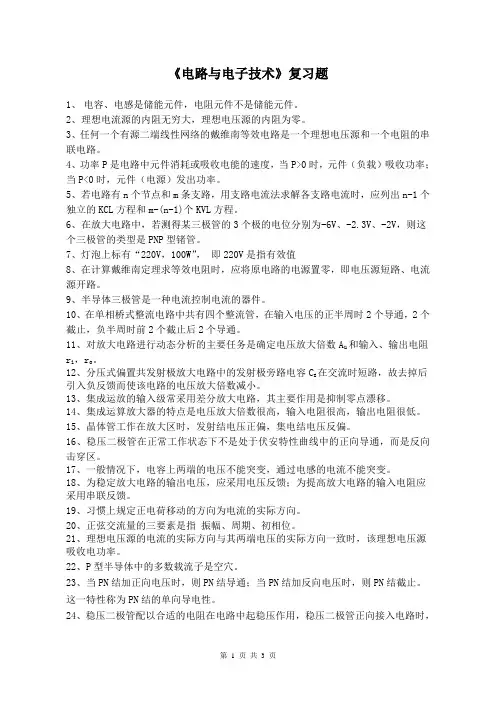

《电路与电子技术》复习题1、电容、电感是储能元件，电阻元件不是储能元件。

2、理想电流源的内阻无穷大，理想电压源的内阻为零。

3、任何一个有源二端线性网络的戴维南等效电路是一个理想电压源和一个电阻的串联电路。

4、功率P是电路中元件消耗或吸收电能的速度，当P>0时，元件（负载）吸收功率；当P<0时，元件（电源）发出功率。

5、若电路有n个节点和m条支路，用支路电流法求解各支路电流时，应列出n-1个独立的KCL方程和m-(n-1)个KVL方程。

6、在放大电路中，若测得某三极管的3个极的电位分别为-6V、-2.3V、-2V，则这个三极管的类型是PNP型锗管。

7、灯泡上标有“220V，100W”，即220V是指有效值8、在计算戴维南定理求等效电阻时，应将原电路的电源置零，即电压源短路、电流源开路。

9、半导体三极管是一种电流控制电流的器件。

10、在单相桥式整流电路中共有四个整流管，在输入电压的正半周时2个导通，2个截止，负半周时前2个截止后2个导通。

11、对放大电路进行动态分析的主要任务是确定电压放大倍数A u和输入、输出电阻r i，r o。

在交流时短路，故去掉后12、分压式偏置共发射极放大电路中的发射极旁路电容CE引入负反馈而使该电路的电压放大倍数减小。

13、集成运放的输入级常采用差分放大电路，其主要作用是抑制零点漂移。

14、集成运算放大器的特点是电压放大倍数很高，输入电阻很高，输出电阻很低。

15、晶体管工作在放大区时，发射结电压正偏，集电结电压反偏。

16、稳压二极管在正常工作状态下不是处于伏安特性曲线中的正向导通，而是反向击穿区。

17、一般情况下，电容上两端的电压不能突变，通过电感的电流不能突变。

18、为稳定放大电路的输出电压，应采用电压反馈；为提高放大电路的输入电阻应采用串联反馈。

19、习惯上规定正电荷移动的方向为电流的实际方向。

20、正弦交流量的三要素是指振幅、周期、初相位。

21、理想电压源的电流的实际方向与其两端电压的实际方向一致时，该理想电压源吸收电功率。

电工与电子技术练习题一、单项选择题(1). 图示电路中，发出功率的电路元件为（ ）。

a. 电压源； b. 电流源； c. 电压源和电流源。

(2). 图示电路中， 电流值I=（ ）。

a. 2A ；b. 4A ；c. 6A ；d. -2A 。

(3). 图示电路中，电压相量U=100∠30°V ，阻抗Z=6+j8Ω，则电路的功率因数COS φ为（ ）。

a. 0.5；b. 0.6；c. 0.8；d. 0.866。

(4). 某电路总电压相量U=100∠30°V ，总电流相量I =5∠-30°A ，则该电路的无功功率Q=（ ）。

a. 0var ；b. 250var ；c. 3250var ；d. 500var 。

(5). 额定电压为380V 的三相对称负载，用线电压为380V 的三相对称电源供电时，三相负载应联接成（ ）。

a. 星形；b. 三角形；c. 星形和三角形均可。

(6). 当发电机的三个绕组联成Y 接时，在对称三相电源中，线电压)30sin(2380o BC t u -=ωV ，则相电压A u =( )。

a. () 90sin 2220+t ωV ；b.()30sin 2220-t ωV ；C.()120sin 2220+t ωV ； d. ()60sin 2220+t ωV 。

(7). 图示电路中，三相对称电源线电压为380V ，三相对称负载Z=6+j8Ω，则电路中A 相线电流大小IA=（ ）。

a. 338A ；b. 38A ；c. 322A ；d. 22A 。

(8). 图示电路中，开关S 在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1与τ2的关系为( )。

a.τ1=τ2；b.τ1=τ2/2；c.τ1=2τ2。

(9). 图示电路中，E=40V ，R=50K Ω，C=100μF ，t=0时刻开关S 闭合，且0)0(=-c u V 。

则t=5s 时，c u =（ ）。

电路与电子技术复习题电路与电子技术复习题第4章一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的杂质浓度，而少数载流子的浓度则与温度有很大关系。

2、当PN结外加正向电压时，扩散电流大于漂移电流，耗尽层变窄。

当外加反向电压时，扩散电流小于漂移电流，耗尽层变宽。

3、在N型半导体中，电子为多数载流子，空穴为少数载流子。

4、三极管处在放大区时，其集电结电压小于零，发射结电压大于零。

5、三极管的发射区杂质浓度很高，而基区很薄。

6、在半导体中，温度变化时少数载流子的数量变化较大，而多数载流子的数量变化较小。

7、三极管实现放大作用的内部条件是：发射区杂质浓度要远大于基区杂质浓度，同时基区厚度要很小；外部条件是：发射结要正向偏置、集电结要反向偏置。

8、工作在放大区的某三极管，如果当IB从12μA 增大到22μA时，IC从1mA变为2mA，那么它的β约为100 。

9、三极管的三个工作区域分别是饱和区、放大区和截止区。

10、双极型三极管是指它内部的参与导电载流子有两种。

11、三极管工作在放大区时，它的发射结保持正向偏置，集电结保持反向偏置。

12、某三极管处于放大状态，三个电极A、B、C的电位分别为-9V、-6V和-6.2V，则三极管的集电极是 A ，基极是 C ，发射极是 B 。

该三极管属于PNP 型，由锗半导体材料制成。

二、判断题1、由于P型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P型半导体带正电，N型半导体带负电。

（×）2、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。

（×）3、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。

（×）4、温度升高时，PN结的反向饱和电流将减小。

（×）5、PN结加正向电压时，空间电荷区将变宽。

（×）三、选择题1、二极管加正向电压时，其正向电流是由（a ）。

《电路与电⼦技术》总复习题及答案解析《电路与电⼦技术》复习题答案⼀、单项选择题1、由叠加定理可求得图（1）所⽰电路中电压U为（B）A. 15 VB. -5 VC. 5 VD. -15 V2、图（2）所⽰电路中节点a的电压为（A）A. 20 VB. 120 VC. 220 VD. -60 V+-100150kΩ100kΩ图（1）图（2）3、在基本放⼤电路的三种组态中，输⼊电阻最⼤的放⼤电路是（C）在基本放⼤电路的三种组态中，输出电阻最⼩的放⼤电路是（C）电压放⼤倍数总是⼩于1的放⼤电路是（C）电压放⼤倍数、电流放⼤倍数较⼤，输出信号电压与输⼊信号电压反相的放⼤电路是（A）电压放⼤倍数较⼩⽽电流放⼤倍数⼤于1，输出信号电压与输⼊信号电压同相的放⼤电路是（C）电压放⼤倍数较⼤⽽电流放⼤倍数⼩于1，输出信号电压与输⼊信号电压同相的放⼤电路是（B）输⼊电阻最⼩的放⼤电路是（D）A.共射放⼤电路B.共基放⼤电路C.共集放⼤电路D.不能确定4、整流电路的作⽤是（B）滤波电路的作⽤是（A）A、把交流电变为平滑的直流电。

B、把交流电变为单向脉动的直流电。

C、把直流电变为交流电。

D、把⾼压交流电变为低压交流电。

5、如图，V2电位为（C）A、V2= 2.5 VB、V2= 5 VC、V2=7.5 VD、V2= 7 V6、图⽰电路中, 电流I为（C）A、1 AB、0 AC、2 AD、-2 A1Ω应为（B）7、图⽰电路中, 电流I=0时,USA、0 VB、6 VC、-6 VD、12 V8、如图，换路前电路处于稳态，t=0时刻开关断开。

则换路后瞬间电容电压uC （0+）为（D）A、u C（0+）= 0 VB、u C（0+）= 30 VC、u C（0+）=120 VD、u C（0+）= 6 V9、下列说法正确的是（C）A、对于任何复杂的正弦交流电路，电路中的总的有功功率等于各个⽀路（或元件）有功功率之和，总的⽆功功率等于各个⽀路（或元件）⽆功功率之和，总的视在功率等于各个⽀路（或元件）视在功率之和。

习题六6-1 (1) A; (2) C; (3) B; (4) C; (5) A6-2，黑表笔插入COM，红表笔插入V/Ω（红笔的极性为“+”），将表笔连接在二极管，其读数为二极管正向压降的近似值。

用模拟万用表测量二极管时，万用表内的电池正极与黑色表笔相连；负极与红表笔相连。

测试二极管时，将万用表拨至R×1k档，将两表笔连接在二极管两端，然后再调换方向，若一个是高阻，一个是低阻，则证明二极管是好的。

当确定了二极管是好的以后就非常容易确定极性，在低阻时，与黑表笔连接的就是二极管正极。

6-3 什么是PN结的击穿现象，击穿有哪两种。

击穿是否意味着PN结坏了？为什么？答：当PN结加反向电压（P极接电源负极，N极接电源正极）超过一定的时候，反向电流突然急剧增加，这种现象叫做PN结的反向击穿。

击穿分为齐纳击穿和雪崩击穿两种，齐纳击穿是由于PN结中的掺杂浓度过高引起的，而雪崩击穿则是由于强电场引起的。

PN 结的击穿并不意味着PN结坏了，只要能够控制流过PN结的电流在PN结的允许范围内，不会使PN结过热而烧坏，则PN结的性能是可以恢复正常的，稳压二极管正式利用了二极管的反向特性，才能保证输出电压的稳定。

对于图(a)假定D1、D2、D3截止，输出端的电位为-18V，而D1、D2、D3的阳极电位分别是-6V、0V、-6V，因此，理论上D1、D2、D3都能导通，假定D1导通，则输出点的电位为-6V，由于该点电位也是D2的阴极电位，因此D2会导通，一旦D2导通，u O点的电位就为0V，因此，D1、D3的阴极电位为0V，而阳极端为-6V，这样D1、D3必定截止，所以输出电压u o=0V（这就是脉冲数字电路中的或门，0V为高电平，-6V为低电平，只要输入端有一个高电平，输出就为高电平）。

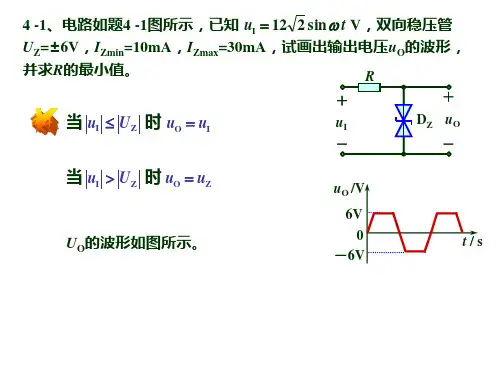

对于图(b)依同样的道理可知：D1、D2、D3的阳极电位都低于+18V，所以三个二极管均截止，流过R的电流为0，故输出电位u o=18V试分析图(b)中的三个二极管极性都反过来，输出电压u o=？6-5 现有两只稳压二极管，它们的稳定电压分别为5V和9V，正向导通电压为0.7V。

电路与电子技术复习题第4章一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的杂质浓度，而少数载流子的浓度则与温度有很大关系。

2、当PN结外加正向电压时，扩散电流大于漂移电流，耗尽层变窄。

当外加反向电压时，扩散电流小于漂移电流，耗尽层变宽。

3、在N型半导体中，电子为多数载流子，空穴为少数载流子。

4、三极管处在放大区时，其集电结电压小于零，发射结电压大于零。

5、三极管的发射区杂质浓度很高，而基区很薄。

6、在半导体中，温度变化时少数载流子的数量变化较大，而多数载流子的数量变化较小。

7、三极管实现放大作用的内部条件是：发射区杂质浓度要远大于基区杂质浓度，同时基区厚度要很小；外部条件是：发射结要正向偏置、集电结要反向偏置。

8、工作在放大区的某三极管，如果当IB从12μA增大到22μA时，IC从1mA变为2mA，那么它的β约为100 。

9、三极管的三个工作区域分别是饱和区、放大区和截止区。

10、双极型三极管是指它内部的参与导电载流子有两种。

11、三极管工作在放大区时，它的发射结保持正向偏置，集电结保持反向偏置。

12、某三极管处于放大状态，三个电极A、B、C的电位分别为-9V、-6V和-6.2V，则三极管的集电极是 A ，基极是 C ，发射极是 B 。

该三极管属于PNP 型，由锗半导体材料制成。

二、判断题1、由于P型半导体中含有大量空穴载流子，N型半导体中含有大量电子载流子，所以P型半导体带正电，N型半导体带负电。

（×）2、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。

（×）3、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。

（×）4、温度升高时，PN 结的反向饱和电流将减小。

（ × ）5、PN 结加正向电压时，空间电荷区将变宽。

（× ）三、选择题1、二极管加正向电压时，其正向电流是由（ a ）。
