《传感器及其应用》PPT课件
天煌THJDAL-2型自动生产线
光电传感器
工作原理：由光通量对光电元件的作用原理不同所制成的光 学测控系统是多种多样的,按光电元件(光学测控系统)输出量 性质可分二类,即模拟式光电传感器和脉冲(开关)式光电传感 器.模拟式光电传感器是将被测量转换成连续变化的光电流, 它与被测量间呈单值关系.模拟式光电传感器按被测量(检测 目标物体)方法可分为透射(吸收)式,漫反射式,遮光式(光束阻 档)三大类.所谓透射式是指被测物体放在光路中,恒光源发出 的光能量穿过被测物,部份被吸收后,透射光投射到光电元件 上;所谓漫反射式是指恒光源发出的光投射到被测物上,再从 被测物体表面反射后投射到光电元件上;所谓遮光式是指当光 源发出的光通量经被测物光遮其中一部份,使投射刭光电元件 上的光通量改变,改变的程度与被测物体在光路位置有关.
３.实现传感器的高精度，一体化，小 型化
4.生物传感器 血糖仪,
除以上介绍的以外,生活中还有气体 传感器,味觉传感器，声音传感器等
1.同学们能否举出我们生活中 使用的传感器的例子吗?
天煌THJDAL-2型自动生产线
供料 加工 装配 分拣 搬运
一、供料站
二 、加工 站
三 、装配站
四、分拣站
五 、搬运站 、
产线上用到的传感器
光电传感器 光纤传感器 电感传感器 磁性传感器
光纤传感器
原理：光纤传感器的基本工作原理是将来 自光源的光经过光纤送入调制器，使待测 参数与进入调制区的光相互作用后，导致 光的光学性质(如光的强度、波长、频率、 相位、偏正态等)发生变化，称为被调制的 信号光，在经过光纤送入光探测器，经解 调后，获得被测参数。
电感ห้องสมุดไป่ตู้感器
原理：电感式传感器是利用金属导体和交变 电磁场的互感原理。位于传感器前端的检测 线圈产生高频磁场，当金属物体接近该磁场， 金属物体内部产生涡电流，导致磁场能量衰 减，当金属物体不断靠近传感器感应面，能 量的被吸收而导致衰减，当衰减达到一定程 度时，触发传感器开关输出信号，从而达到 非接触式之检测目的。
《传感器及其应用》课件
传感器将在智能交通、智能医疗、环境监测等领域发挥更大作用，提升生活品质和工业 效率。
传感器根据测量物理量的不同可分为温度传 感器、光电传感器、压力传感器等。
3 传感器的基本结构
传感器由感知元件、转换元件和输出元件组 成，实现环境参数到电信号的转换。
4 传感器的工作原理
传感器通过感知元件对环境参数进行测量， 并将这些信号转换为电信号，用于后续处理 和分析。
二、传感器的应用
1 温度传感器
4
智能质量检测
利用传感器对产品进行在线检测和质量监控，提高产品质量和一致性。
五、传感器的发展趋势
1 传感器的技术革新
传感器技术在小型化、集成化、智能化方面不断创新，提供更多应用场景和功能。
2 传感器市场的前景
随着物联网和智能化的发展，传感器市场将持续增长，成为未来重要的产业。
3 传感器应用的未来发展
《传感器及其应用》PPT 课件
欢迎来到《传感器及其应用》的课程介绍PPT。在本课程中，我们将探讨传 感器的概念、工作原理以及在不同领域的应用，包括智能家居和制造业。让 我们一起开始吧！
一、传感器的概念
1 传感器定义
2 传感器分类
传感器是一种能够对周围环境进行感知和测 量的装置，将环境参数转化为可用的电信号。
用于测量环境温度，广泛 应用于气候控制、工业过 程监测等。
2 光电传感器
可感知光信号的存在和强 度，常用于自动化控制、 光电开关等领域。
3 压力传感器
测量压力或压力变化，广 泛应用于汽车、航空航天 等工业领域。
4 气体传感器
用于检测空气中的不同气体成分，常用于环 境监测、气体泄漏报警等。
5 液位传感器
测量液体的高度和变化，广泛应用于液体储 罐、水处理等领域。
传感器根据测量物理量的不同可分为温度传 感器、光电传感器、压力传感器等。
3 传感器的基本结构
传感器由感知元件、转换元件和输出元件组 成，实现环境参数到电信号的转换。
4 传感器的工作原理
传感器通过感知元件对环境参数进行测量， 并将这些信号转换为电信号，用于后续处理 和分析。
二、传感器的应用
1 温度传感器
4
智能质量检测
利用传感器对产品进行在线检测和质量监控，提高产品质量和一致性。
五、传感器的发展趋势
1 传感器的技术革新
传感器技术在小型化、集成化、智能化方面不断创新，提供更多应用场景和功能。
2 传感器市场的前景
随着物联网和智能化的发展，传感器市场将持续增长，成为未来重要的产业。
3 传感器应用的未来发展
《传感器及其应用》PPT 课件
欢迎来到《传感器及其应用》的课程介绍PPT。在本课程中，我们将探讨传 感器的概念、工作原理以及在不同领域的应用，包括智能家居和制造业。让 我们一起开始吧！
一、传感器的概念
1 传感器定义
2 传感器分类
传感器是一种能够对周围环境进行感知和测 量的装置，将环境参数转化为可用的电信号。
用于测量环境温度，广泛 应用于气候控制、工业过 程监测等。
2 光电传感器
可感知光信号的存在和强 度，常用于自动化控制、 光电开关等领域。
3 压力传感器
测量压力或压力变化，广 泛应用于汽车、航空航天 等工业领域。
4 气体传感器
用于检测空气中的不同气体成分，常用于环 境监测、气体泄漏报警等。
5 液位传感器
测量液体的高度和变化，广泛应用于液体储 罐、水处理等领域。
传感器及其应用PPT
第六章 传感器
问题引入
音乐茶杯：茶杯平放桌上时，无声无息，提起茶杯，茶杯边播放 悦耳的音乐，边闪烁着五彩的光芒。怎么回事
用书挡住底部（不与底部接触），音乐停止，可见音乐 茶杯受光照强度的控制。
光照变化（光强变化）光照时光敏电阻阻值减小 电路接通，音乐响起。
列举生活中的一些自动控制实例，
遥控器控制电视开关；日光控制路灯的开关 声音强弱控制走廊照明灯开关；自动门安检门等
热敏电阻能够把 温度这个热学量转换成为电阻 这个电学量
3）应用：电阻温度计、报警器等
例题2、如图是一个温度传感器的原理示意图,Rt 是一个热敏电阻器。试说明传感器是如何把温度
值转变为电信号的。
Rt
R
V
思考方向：1、两电阻采取什么连接方式？ 2、转变的电信号应该是哪个电学量？ 3、电压表测的是哪个电阻的电压？
两端的电压U的变化情况是（B ）
A. I 变大，U 变大 B. I 变小，U 变小
C. I 变小，U 变大 D. I 变大，U 变小
a E r
b
A
R2
R1
R3
4、电容式位移传感器
电容器极板
x
电介质板
被测物体
电容式位移传感器示意图
电容式位移传感器能够把物体_位__移__这个力学量 转换为__电_容__这个电学量
现有下列器材：力电转换器、质量为 m0 的砝码、电压表、 滑动变阻器、干电池一个、电键及导线若干、待测物体（可 置于力电转换器的受压面上）。请完成对该物体的测量 m 。 （1）设计一个电路，要求力转换器的输入电压可调，并且使 电压的调节范围尽可能大，在方框中画出完整的测量电路图。
音乐茶杯的工作开关又在哪里？开启的条件是什么？
问题引入
音乐茶杯：茶杯平放桌上时，无声无息，提起茶杯，茶杯边播放 悦耳的音乐，边闪烁着五彩的光芒。怎么回事
用书挡住底部（不与底部接触），音乐停止，可见音乐 茶杯受光照强度的控制。
光照变化（光强变化）光照时光敏电阻阻值减小 电路接通，音乐响起。
列举生活中的一些自动控制实例，
遥控器控制电视开关；日光控制路灯的开关 声音强弱控制走廊照明灯开关；自动门安检门等
热敏电阻能够把 温度这个热学量转换成为电阻 这个电学量
3）应用：电阻温度计、报警器等
例题2、如图是一个温度传感器的原理示意图,Rt 是一个热敏电阻器。试说明传感器是如何把温度
值转变为电信号的。
Rt
R
V
思考方向：1、两电阻采取什么连接方式？ 2、转变的电信号应该是哪个电学量？ 3、电压表测的是哪个电阻的电压？
两端的电压U的变化情况是（B ）
A. I 变大，U 变大 B. I 变小，U 变小
C. I 变小，U 变大 D. I 变大，U 变小
a E r
b
A
R2
R1
R3
4、电容式位移传感器
电容器极板
x
电介质板
被测物体
电容式位移传感器示意图
电容式位移传感器能够把物体_位__移__这个力学量 转换为__电_容__这个电学量
现有下列器材：力电转换器、质量为 m0 的砝码、电压表、 滑动变阻器、干电池一个、电键及导线若干、待测物体（可 置于力电转换器的受压面上）。请完成对该物体的测量 m 。 （1）设计一个电路，要求力转换器的输入电压可调，并且使 电压的调节范围尽可能大，在方框中画出完整的测量电路图。
音乐茶杯的工作开关又在哪里？开启的条件是什么？
《传感器技术与应用》 ppt课件
§ 2.1.1 智能传感器
三、智能传感器的功能
由于智能传感器引入了微处理器进行信息处理、逻辑思维、推理判断 ，使其除了传统传感器的检测功能外，还具有数据处理、数据存储、数据 通信等功能，其功能已经延伸至仪器的领域。具体功能包括：
(1) 自校零、 自标定、 自校正、自适应量程功能； (2) 自补偿功能； (3) 自诊断（自检）功能； (4) 信息处理与数据存储记忆功能； (5) 双向通信和数字输出功能； (6) 组态功能。
§ 2.1.2 模糊传感器
一、模糊传感器概述
模糊传感器是在经典传感器数值测量的基础上经过模糊推理与知识集成，以自 然语言符号的描述形式输出的传感器。具体地说，将被测量值范围划分为若干个区间 ，利用模糊集理论判断被测量值的区间，并用区间中值或相应符号进行表示，这一过 程称为模糊化。对多参数进行综合评价测试时，需要将多个被测量值的相应符号进行 组合模糊判断，最终得出测量结果。模糊传感器的一般结构下图所示。信息的符号表 示与符号信息系统是研究模糊传感器的核心与基石。
普通传感器
信号调理电路 外壳
微处理器 总线接口 数字总线
§ 2.1.1 智能传感器
五、智能传感器的实现
(1) 模块化方式 目前，国内外已有不少此类产品。此类智能传感器各部件可以封装在一个外 壳中，也可分开设置，其集成度不高、体积较大。智能传感器的模块化实现方式 一般采用SMBus总线、RS-232、RS-422、RS-485、USB、CAN等总线，目 前ZigBee、WiFi、蓝牙等无线传输方式也广泛应用于智能传感器。
§ 2.1.3 微传感器
三、典型微传感器
（1）压阻式微传感器 压阻式微压力传感器的原理结构及其截面 分别如右图所示。在硅基框架上形成有硅薄膜 层，通过扩散工艺在该膜层上形成半导体压敏 电阻，并用蒸镀法制成电极，构成电桥。根据 所采用蚀刻工艺不同，压阻式微压力传感器中 的硅膜片可做成圆形或方形结构。膜片一侧与 被测系统相连接，称为“高压腔”，另一侧为 “低压腔”，低压腔可与大气相连，可以参考 气压，也可抽成真空。根据压阻效应，膜片受 压力作用时，在膜片两侧形成压差，导致膜片 变形，引起压敏电阻的阻值变化，经与之相联 的电桥电路可将这种阻值变化转换为电桥输出 电压的变化（一般为几个毫伏）。
高中物理《传感器及其应用》PPT
电压 传感器 电流
电阻
电容
非电学量
敏感元件
转换元件
接口电路
电学量
辅助电源
传感器工作原理图
热敏电阻 （半导体材料） 一般随温度升高电阻减小 (1)、温度传感器部件 半导体的导电机理 金属热电阻 温度升高电阻增大 观察、思考
4、常用的传感器部件
两种温度 凉水 的水
开水 电阻小
电阻值情 电阻大 况
（将温度高低转变成电信号）
2、传感器的分类 （按感受信息的学科特点不同）
物理传感器、化学传感器、生物传感器
一般来说，用于完成视觉、听觉、触觉功能的传感器 其接受的是光、声波、压力等的物理信息称物理传感器 代替嗅觉、味觉功能的传感器，则称化学传感器或生物 传感器
3、传感器的工作原理 传感器：非电学量→传感器→电学量
角度 位移 速度 压力 温度 湿度 声强 光照
提出问题
你接触过这样的生活现象吗？
为什么？
生活现象一
生活现象二
什么是传感器 讨论与交流 人体对外界的感觉可分为哪几种？分别由什么 器官承担？
人体感觉 感觉器官
视觉 听觉 味觉 嗅觉 触觉
眼睛 耳朵 舌头 鼻子 皮肤
1、传感器的概念 能像人的感觉器官那样感受外界信息，并能 按照一定的规律和要求把这些信息转换成可 用输出信息的器件或装置。
（2）光敏传感器部件Biblioteka （2）光敏传感器实验
光敏电阻
光照情况 电阻值的情 况
（半导体材料） 电阻随光照的增强而减小
受光表面暴露 手遮盖受光 表面
电阻小
电阻大
（3）气敏传感器部件
思考讨论:气敏传感 器还可以应用于哪些 场合?
1、家里 2、公司 3、商场 4、企业 等，需要检测是否 存在有毒气体泄露 影响人身安全的场合。
传感器及其应用PPT教学课件(1)
SBA-70型生物传感 在线分析系统
我国第一种实用化的 生物传感器—SBA30型乳酸分析仪
应用领域： 最典型的应用是在医疗卫生行业，医院里各种进行生
化分析的仪器之中……

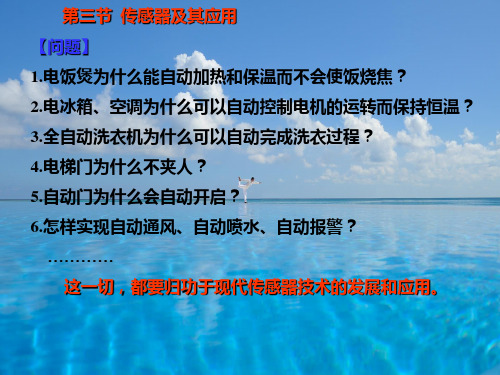

第三节 传感器及其应用
物理新教 材中增加实验 《传感器的简 单应用》，体 现加强对学生 科技意识和动 手等能力的培 养，有利于学 生的科学文化 素质。
6。将绘画、书法、篆刻和文学艺 术结为一体的是什么画 ？
文字题 1。中国戏曲的源头是什么？
2。哪种剧把中国戏曲推向成熟?
3。江苏昆山今天是国家的著名工业园，也是外商 钟爱的投资地之一，但是在清朝之前曾经产生过 一统戏曲界的剧种，你知道是什么吗？
4。康熙陪其母亲在看京剧？这种说法对吗？ 为什么？ 视听题 1。下列是什么剧？ 2。下列是京剧的什么行当？
第三节 传感器及其应用
科学技术的发展推动传感器技术的进步 上世纪实现的工业生产的自动化，几乎主要依靠传感 器来监视和控制生产过程的各个参数，使设备和系统正常 运行在最佳状态，保证生产的高效率和高质量。
“没有传感器技术就没有现代科学技术”的观点现在 已为全世界所公认。科学技术越发达、自动化程度越高， 对各种传感器的需求越大..
文字题
视听题
1。中国画的特点是什么？ 1。下列作品属于什么时 2。绘画注重以形写神的是谁？ 期？名称是什么？
3。“吴带当风”说的是谁的画 2。请辨认下列属于什 4。隋唐时期，宗教壁画盛极一时么，时期的绘画？ 当时哪个地方的壁画兴盛？
5。中国有这样一幅风俗画，被称为画苑 “国宝”之一。其最早收藏者是宋徽宗 （赵佶）。请问是什么画 ？
第三节 传感器及其应用
信息采集的关键是传感器，传感器的性能在很大程度上 决定着整个信息技术的性能，所以传感器技术已成为现代信 息技术的重要支柱之一，在当代科学技术中占有十分重要的 地位，是高新技术竞争的核心技术之一。其开发研究和生产 能力与应用水平直接影响到科学技术的发展和应用。
传感器及其应用(精选)共16页PPT
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
传感器及其应用（精选）
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
Hale Waihona Puke 谢谢你的阅读❖ 知识就是财富 ❖ 丰富你的人生
传感器及其应用（精选）
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
Hale Waihona Puke 谢谢你的阅读❖ 知识就是财富 ❖ 丰富你的人生
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
３.实现传感器的高精度，一体化，小 型化
光纤传感器
原理：光纤传感器的基本工作原理是将来 自光源的光经过光纤送入调制器，使待测 参数与进入调制区的光相互作用后，导致 光的光学性质(如光的强度、波长、频率、 相位、偏正态等)发生变化，称为被调制的 信号光，在经过光纤送入光探测器，经解 调后，获得被测参数。
电感传感器
原理：电感式传感器是利用金属导体和交变 电磁场的互感原理。位于传感器前端的检测 线圈产生高频磁场，当金属物体接近该磁场， 金属物体内部产生涡电流，导致磁场能量衰 减，当金属物体不断靠近传感器感应面，能 量的被吸收而导致衰减，当衰减达到一定程 度时，触发传感器开关输出信号，从而达到 非接触式之检测目的。
传感器的认识与 原理
09电气（2）班
王显胜
一 传感器
1.定义: 能像人的感觉器官那样感受外界信 息,并能按照一定的规律和要求把这 些信息转换成可输出的(电压或电流) 信息的器件和装置.
传感器是相当于人的感官部 分的装置,是人类感觉器官 的扩展和延伸.借助传感器 人类可以探测那些无法直接 用感官获取的信息.
1.触觉 皮肤.(冷,热…)
2.视觉 眼睛(光的强度,五颜
人
六色)
的 感
3.听觉 耳朵.(声音的大小)
觉
器
官
4.嗅觉 鼻子(气味)
5.味觉 舌头(酸,甜,苦,辣..)
二，几种常见的传感器; 1.温度传感器 温度计,空调机,电冰箱,电饭煲 2.红外线传感器 遥控器,红外计数器,红外测温仪,.. 3.压力传感器 电梯 电子秤
4.生物传感器 血糖仪,
除以上介绍的以外,生活中还有气体 传感器,味觉传感器，声音传感器等
1.同学们能否举出我们生活中 使用的传感器的例子吗?
天煌THJDAL-2型自动生产线
供料 加工 装配 分拣 搬运
一、供料站
二 、加工 站
三 、装配站
四、分拣站
五 、搬运站 、
产线上用到的传感器
光电传感器 光纤传感器 电感传感器 玻璃管时，在磁场 里的作用下，管内的两个簧片被磁化而相互 吸引接触，簧片就会吸合在一起，使结点的 所接的电路连通。外磁力消失后，两个簧片 由于本身弹性而分开，线路也就断开了。
未来的传感器发展方向
１. 研究新材料新工艺，发展各种原理 的传感器
２.实现传感器的智能化
天煌THJDAL-2型自动生产线
光电传感器
工作原理：由光通量对光电元件的作用原理不同所制成的光 学测控系统是多种多样的,按光电元件(光学测控系统)输出量 性质可分二类,即模拟式光电传感器和脉冲(开关)式光电传感 器.模拟式光电传感器是将被测量转换成连续变化的光电流, 它与被测量间呈单值关系.模拟式光电传感器按被测量(检测 目标物体)方法可分为透射(吸收)式,漫反射式,遮光式(光束阻 档)三大类.所谓透射式是指被测物体放在光路中,恒光源发出 的光能量穿过被测物,部份被吸收后,透射光投射到光电元件 上;所谓漫反射式是指恒光源发出的光投射到被测物上,再从 被测物体表面反射后投射到光电元件上;所谓遮光式是指当光 源发出的光通量经被测物光遮其中一部份,使投射刭光电元件 上的光通量改变,改变的程度与被测物体在光路位置有关.
光纤传感器
原理：光纤传感器的基本工作原理是将来 自光源的光经过光纤送入调制器，使待测 参数与进入调制区的光相互作用后，导致 光的光学性质(如光的强度、波长、频率、 相位、偏正态等)发生变化，称为被调制的 信号光，在经过光纤送入光探测器，经解 调后，获得被测参数。
电感传感器
原理：电感式传感器是利用金属导体和交变 电磁场的互感原理。位于传感器前端的检测 线圈产生高频磁场，当金属物体接近该磁场， 金属物体内部产生涡电流，导致磁场能量衰 减，当金属物体不断靠近传感器感应面，能 量的被吸收而导致衰减，当衰减达到一定程 度时，触发传感器开关输出信号，从而达到 非接触式之检测目的。
传感器的认识与 原理
09电气（2）班
王显胜
一 传感器
1.定义: 能像人的感觉器官那样感受外界信 息,并能按照一定的规律和要求把这 些信息转换成可输出的(电压或电流) 信息的器件和装置.
传感器是相当于人的感官部 分的装置,是人类感觉器官 的扩展和延伸.借助传感器 人类可以探测那些无法直接 用感官获取的信息.
1.触觉 皮肤.(冷,热…)
2.视觉 眼睛(光的强度,五颜
人
六色)
的 感
3.听觉 耳朵.(声音的大小)
觉
器
官
4.嗅觉 鼻子(气味)
5.味觉 舌头(酸,甜,苦,辣..)
二，几种常见的传感器; 1.温度传感器 温度计,空调机,电冰箱,电饭煲 2.红外线传感器 遥控器,红外计数器,红外测温仪,.. 3.压力传感器 电梯 电子秤
4.生物传感器 血糖仪,
除以上介绍的以外,生活中还有气体 传感器,味觉传感器，声音传感器等
1.同学们能否举出我们生活中 使用的传感器的例子吗?
天煌THJDAL-2型自动生产线
供料 加工 装配 分拣 搬运
一、供料站
二 、加工 站
三 、装配站
四、分拣站
五 、搬运站 、
产线上用到的传感器
光电传感器 光纤传感器 电感传感器 玻璃管时，在磁场 里的作用下，管内的两个簧片被磁化而相互 吸引接触，簧片就会吸合在一起，使结点的 所接的电路连通。外磁力消失后，两个簧片 由于本身弹性而分开，线路也就断开了。
未来的传感器发展方向
１. 研究新材料新工艺，发展各种原理 的传感器
２.实现传感器的智能化
天煌THJDAL-2型自动生产线
光电传感器
工作原理：由光通量对光电元件的作用原理不同所制成的光 学测控系统是多种多样的,按光电元件(光学测控系统)输出量 性质可分二类,即模拟式光电传感器和脉冲(开关)式光电传感 器.模拟式光电传感器是将被测量转换成连续变化的光电流, 它与被测量间呈单值关系.模拟式光电传感器按被测量(检测 目标物体)方法可分为透射(吸收)式,漫反射式,遮光式(光束阻 档)三大类.所谓透射式是指被测物体放在光路中,恒光源发出 的光能量穿过被测物,部份被吸收后,透射光投射到光电元件 上;所谓漫反射式是指恒光源发出的光投射到被测物上,再从 被测物体表面反射后投射到光电元件上;所谓遮光式是指当光 源发出的光通量经被测物光遮其中一部份,使投射刭光电元件 上的光通量改变,改变的程度与被测物体在光路位置有关.
