1×300MW机组火电厂水处理工艺设计
- 格式:doc
- 大小:862.00 KB
- 文档页数:27
第一章概述第一节火力发电厂水质特性一、水在火力发电厂中的作用与地位水在火力发电厂的生产工艺中,既是热力系统的工作介质,也是某些热力设备的冷却介质。
当火力发电厂运行时,几乎所有的热力设备中都有水蒸汽在流动,所以水质的优劣,是影响发电厂安全经济运行的重要因素。
水在热力设备系统中的相变过程是与机组的工作过程相对应的,如给水进入锅炉加热后变成蒸汽,流经过热器进一步加热后变成过热蒸汽,再冲转汽轮机后带动发电机发电,作功后蒸汽进入凝汽器被冷却成凝结水,经过低压加热器、除氧器、给水泵、高压加热器又回到锅炉中,完成一个完整的循环。
在此循环过程中,水的质量决定着与之密切接触的锅炉炉管工作状况(如结垢、积盐、腐蚀等)与服役寿命,因此,锅炉补给水处理与水工况调节是事关机组经济、安全运行的大事。
水在在热力系统可分为下列几种:(1)给水:送进锅炉的水称为给水,它是由汽轮机凝结水、补给水和疏水组成的。
给水一般在除氧器出口和锅炉省煤器入口处取样。
(2)锅炉水:通常简称炉水,它是在汽包锅炉中流动的水。
炉水一般在汽包的连续排污管上取样。
(3)疏水:各种蒸汽管道和用汽设备中的凝结水称为疏水。
它是经疏水器汇集到疏水箱的。
疏水一般在疏水箱或低位水箱取样。
(4)凝结水:在汽轮机作功后的蒸汽,到凝汽器中冷却而凝结的水称为凝结水。
凝结水通常在凝结水泵出口处取样。
(5)蒸汽:包括饱和蒸汽和过热蒸汽。
饱和蒸汽在汽包蒸汽出口处取样,过热蒸汽在主汽管出口处取样。
火力发电厂对上述各种水、汽质量都有严格的要求(见《火力发电厂水、汽监督规程》),运行中除在线仪表连续监测外,实验室也要定期经常分析、监督其质量是否合格。
在热力设备及其系统中,往往由于水质不良使某些部位沉积有水垢、水渣(水中带入的各种杂质形成的,如钙、镁盐类等)、盐类附着物(蒸汽品质不合格产生的)及腐蚀产物(热力设备的腐蚀产生的)等沉积物。
在机组检修时要对水冷壁管、过热器管、再热汽管及省煤器管检查取样,分析垢样成分,作为调整水化学工况的依据;也要对汽轮机叶片及机组压力容器如汽包、除氧器水箱、高加、低加、疏水箱等表面状态检查分析,评估机组的腐蚀、结垢状态,研究其产生原因,为今后采取预防措施提供理论依据。
火力发电厂水处理系统设计毕业设计1概述 (1)2厂址选择及厂房布置 (3)2.1厂址选择的基本条件 (3)2.1.1厂址选择要贯彻下列原则: (3)2.2建厂地区的地理,地质及气象条件 (4)2.3厂址选择 (4)3设计参数 (6)3.1原始资料 (6)3.2水汽质量标准 (7)4水处理主要工艺的论证及选择 (12)4.1锅炉补给水处理系统 (12)4.1.1.常用除盐方式技术性的比较 (12)4.1.2常用除盐方式的经济性比较 (13)4.1.3预处理系统的选择 (14)4.1.4反渗透进水前处理系统 (14)4.2凝结水精处理系统 (14)4.3循环水处理系统 (15)4.4废水处理系统 (16)5工艺计算 (17)5.1补给水系统工艺计算 (17)5.1.1补给水处理系统出力计算 (17)5.1.2除盐系统工艺计算 (18)5.1.3预除盐系统工艺计算 (27)5.2凝结水处理系统工艺计算 (30)5.3循环水处理系统的工艺计算 (33)5.3.1冷却水量的确定 (33)5.3.2循环冷却水补水水量的确定 (34)5.3.3循环水补充水处理工艺计算 (34)6主要设备选型 (38)6.1锅炉补给水处理系统主要设备选型 (38)6.2凝结水精处理系统主要设备选型 (39)6.3循环水处理系统的主要设备选型 (39)6.4废水处理系统主要设备选型 (40)参考文献 (41)专题论文部分 (43)翻译部分 (52)英文原文 (52)中文译文 (64)致谢 (73)1概述水是电厂锅炉系统中能量传递与转换的介质,其品质的高低直接影响设备的安全性与经济性。
近年来,随着电力工业的发展,高参数、大容量发电机组在我国相继建设投产,对火电厂的水质处理也提出了越来越严格的要求。
为降低锅炉管的腐蚀速率,减小炉管沉积物与结垢量,提高蒸汽品质,延长相关设备的使用年限,减少污染物的排放量,必须对锅炉补给水、凝结水、循环水、废水等一系列相关的水进行除盐等处理。
第一章课程设计任务书1.1 课程设计目的课程设计是工科教育实践性教学环节的一个重要组成部分,通过课程设计期望达到以下目的:1、培养学生资料收集及综合整理能力;2、培养学生综合运用所学的基本理论、基本知识和基本技能分析解决实际问题的能力;3、培养学生的工作意识、增强学生的工程实践能力;4、培养学生设计运算能力及专业设计手册的使用能力;5、培养学生工程制图及设计计算说明书的编写能力等。
1.2 课程设计题目1×300MW机组火力发电厂锅炉补给水处理工艺课程设计(春季水质)1.3 课程设计原始资料1.3.1 水源春季水质外状:微浊1.3.2机组的额定蒸发量200MW、300MW、600MW锅炉额定蒸发量分别为670t/h、1025t/h、1900t/h;全部锅炉定位汽包锅炉。
1.4 课程设计内容1.火力发电厂锅炉补给水水量的确定;2.水源水质资料及其他资料;3.离子交换系统选择;4.水处理系统的技术经济比较;5.锅炉补给水处理系统工艺计算及设备;6.管道、泵、阀门的选择;7.系统图、设备平面布置图以及主要单体设备图。
1.5 课程设计要求1.遵守学校的规章制度与作息时间;2.按照布置的课程设计内容,认真计算、校核、绘图;3.按照课程设计内容要求,提供打印的设计说明书、计算机绘制的工程图;4.独立完成课程设计,要求方案具有正确性与先进性,且论述清楚透彻,绘图整洁、符合规范。
1.6 课程设计成果1.1×300MW机组水处理流程图2.1×300MW机组补给水设备平面图3.Φ600纤维精密过滤器设备图4.Φ1250阳离子交换器设备图5.Φ800TF型除碳器设备图6.Φ1250阴离子交换器设备图7.Φ800混合离子交换器设备图8.酸储罐设备图1.7 课程设计安排1.第一周:课堂讲解、课程设计任务布置,进行有关工艺流程计算;2.第二周:完善有关工艺流程计算及设备的选型、比较编写课程设计说明书等;3.第三周:工程图课程授课,绘制有关工程图。
电厂锅炉补给水和凝结水处理工艺设计1.设计任务1.1设计目的通过本设计,熟悉并掌握电厂给水处理工程设计所涉及的内容、原理及方法,为此,本设计需要达到如下目的:(1)具备收集设计基础资料、分析资料和自我学习的能力;(2)具备系统选择的能力;(3)具备处理构筑选型和计算的能力;(4)具备总平面布置和高程布置的初步能力;(5)具备编写设计计算说明书的初步能力。
1.2设计内容针对给定水质全分析资料、锅炉和汽机的有关参数以及所要达到的水质要求,确定补给水处理系统、凝结水精处理系统,并分别进行各种主、辅设备的选型、计算,绘制补给水处理系统图、平面布置图、凝结水精处理系统图及酸碱系统图等系列图纸。
1.3设计要求(1)机组形式和装机容量为2*300MW,锅炉为亚临界压力自然循环汽包炉,额定蒸发量:1000吨/时。
(2)汽水损失:正常运行时汽水损失及事故状况下汽水损失按规定取值;轴承冷却水系统补充水10吨/时;吹灰及点火燃油系统汽水损失10吨/时;化学及暖通用汽10吨/时。
(3)水质分析数据表1水质分析数据水质指单位数值水质指标单位数值标pH值—7.17Na+mg/L 2.7悬浮固mg/L48.3HCO3-mg/L65.88体含盐量mg/L138SO42-mg/L17.9总硬度mmol/L 1.82Cl-mg/L14.8全碱度mmol/L 1.08游离CO2mg/L 4.84Ca2+mg/L27.4(COD)Mn mg/L 1.4Mg2+mg/L 5.4活性SiO2mg/L 6.8 2.水质分析资料的校核水质资料是选择水处理方案和工艺系统、进行设备设计及确定化学药品耗量的重要基础资料,所以水质资料的正确及否,直接关系到设计结果是否可靠。
为了确保水质资料准确无误,必须在设计开始之前,对水质资料进行必要的校核。
校核.就是根据水质各分析项目之间的关系。
验证其数据的可靠性。
水分析结果的校核,一般分为数据性校核和技术性校核两类。
目录1选题背景 (2)1.1引言 (2)1.2设计目的及要求 (2)2方案论证 (3)2.1方案一 (3)2.2方案二 (4)3过程论述 (5)3.1总体设计 (5)3.2详细设计 (6)3.2.1信号的测量部分 (6)3.2.2单冲量控制方式 (10)3.2.3串级三冲量控制方式 (11)3.3信号监测 (12)3.3.1给水旁路调节阀控制强制切到手动 (12)3.3.2电动给水泵强制切到手动 (13)3.3.3汽动给水泵强制切到手动 (13)3.4工作方式 (13)3.5切换与跟踪 (13)3.5.1切换 (13)3.5.2跟踪 (14)3.6控制器选型 (14)4结论 (14)5课程设计心得体会 (15)6参考文献 (15)1选题背景:1.1引言火电厂在我国电力工业中占有主要地位,大型火力发电机组具有效率高,投资省,自动化水平高等优点,在国内外发展很快,如今随着科技的进步,大型火力发电厂地位显得尤为重要。
但由于其内部设备组成很多,工艺流程的复杂,管道纵横交错,有上千个参数需要监视、操作和控制,这就需要有先进的自动化设备和控制系统使之正常运行,并且电能生产要求高度的安全可靠和经济性。
大型发电单元机组是一个以锅炉,高压和中、低压汽轮机和发电机为主体的整体。
锅炉作为电厂中的一个重要设备,起着重要的作用,根据生产流程又可以分为燃烧系统和汽水系统。
其中,汽包锅炉给水及水位的调节已经完全采用自动的方式加以控制。
给水全程控制系统是一个能在锅炉启动、停炉、低负荷以及在机组发生某些重大事故等各种不同的工况下,都能实现给水自动控制的系统而且从一种控制状态到另一种控制状态的判断、转换、故障检测也常常靠系统本身自动完成。
1.2设计目的及要求本次课程设计的要求是根据大型火电机组的生产实际设计出功能较为全面的300 MW火电机组全程给水控制系统,该控制系统的设计任务是使给水量与锅炉的蒸发量相适应,维持汽包水位在规定的范围内。

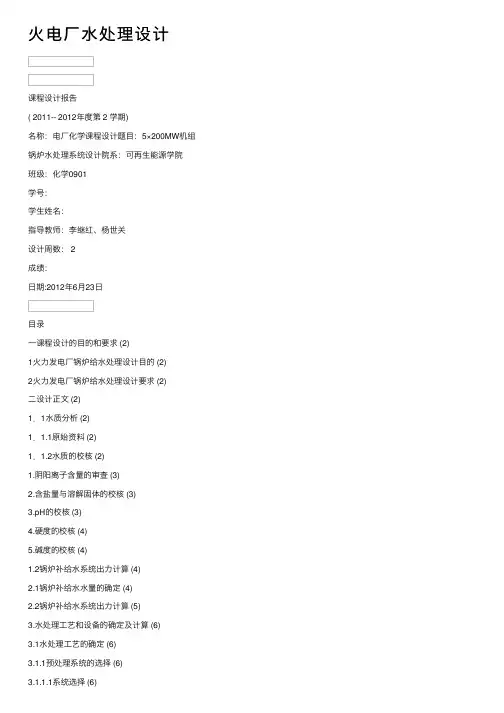

⽕电⼚⽔处理设计课程设计报告( 2011-- 2012年度第 2 学期)名称:电⼚化学课程设计题⽬:5×200MW机组锅炉⽔处理系统设计院系:可再⽣能源学院班级:化学0901学号:学⽣姓名:指导教师:李继红、杨世关设计周数: 2成绩:⽇期:2012年6⽉23⽇⽬录⼀课程设计的⽬的和要求 (2)1⽕⼒发电⼚锅炉给⽔处理设计⽬的 (2)2⽕⼒发电⼚锅炉给⽔处理设计要求 (2)⼆设计正⽂ (2)1.1⽔质分析 (2)1.1.1原始资料 (2)1.1.2⽔质的校核 (2)1.阴阳离⼦含量的审查 (3)2.含盐量与溶解固体的校核 (3)3.pH的校核 (3)4.硬度的校核 (4)5.碱度的校核 (4)1.2锅炉补给⽔系统出⼒计算 (4)2.1锅炉补给⽔⽔量的确定 (4)2.2锅炉补给⽔系统出⼒计算 (5)3.⽔处理⼯艺和设备的确定及计算 (6)3.1⽔处理⼯艺的确定 (6)3.1.1预处理系统的选择 (6)3.1.1.1系统选择 (6)3.1.1预除盐系统的选择 (6)3.1.2离⼦交换系统的选择 (6)3.1.1预处理系统的选择 (6)3.1.2.1系统的选择 (7)3.1.2.2床型选择和树脂选 (7)3.2⽔处理⼯艺的计算和设备的选择 (7)3.2.1混床的计算 (7)3.2.2阴床的计算: (11)3.2.3除碳器的计算: (15)3.2.4阳床的计算: (18)3.2.5滤池和澄清池的计算 (22)3.2.6.1滤池计算 (22)3.2.6.2.澄清池选择计算 (24)4. 附属系统(除盐⽔箱、管道、泵等)的选择 (26)4.1管道及泵的选择 (26)4.1.1管道的选择 (27)4.1.2泵的选择 (27)5锅炉补给⽔系统布置图 (29)三、课程设计总结或结论 (30)四、参考⽂献 (30)⼀、课程设计的⽬的与要求1.⽕⼒发电⼚锅炉给⽔处理设计⽬的:1、培养学⽣综合运⽤所学的基本理论、基本知识和基本技能、分析解决实际问题的能⼒;2、使学⽣了解⼯程设计的基本步骤、内容和⽅法;3、培养学⽣独⽴⼯作的能⼒;4、培养学⽣学习应⽤专业设计规范、设计⼿册的能⼒;5、培养学⽣编写计算说明书的能⼒;6、培养学⽣绘制⼯程图纸的能⼒。

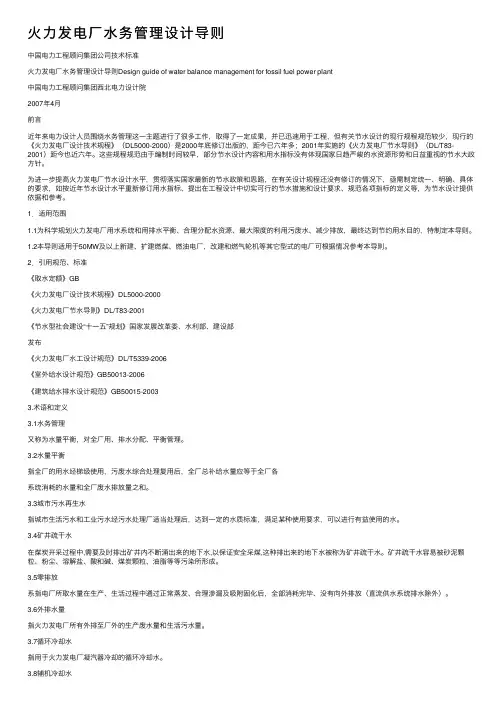

⽕⼒发电⼚⽔务管理设计导则中国电⼒⼯程顾问集团公司技术标准⽕⼒发电⼚⽔务管理设计导则Design guide of water balance management for fossil fuel power plant中国电⼒⼯程顾问集团西北电⼒设计院2007年4⽉前⾔近年来电⼒设计⼈员围绕⽔务管理这⼀主题进⾏了很多⼯作,取得了⼀定成果,并已迅速⽤于⼯程,但有关节⽔设计的现⾏规程规范较少,现⾏的《⽕⼒发电⼚设计技术规程》(DL5000-2000)是2000年底修订出版的,距今已六年多;2001年实施的《⽕⼒发电⼚节⽔导则》(DL/T83-2001)距今也近六年。
这些规程规范由于编制时间较早,部分节⽔设计内容和⽤⽔指标没有体现国家⽇趋严峻的⽔资源形势和⽇益重视的节⽔⼤政⽅针。
为进⼀步提⾼⽕⼒发电⼚节⽔设计⽔平,贯彻落实国家最新的节⽔政策和思路,在有关设计规程还没有修订的情况下,亟需制定统⼀、明确、具体的要求,如按近年节⽔设计⽔平重新修订⽤⽔指标、提出在⼯程设计中切实可⾏的节⽔措施和设计要求、规范各项指标的定义等,为节⽔设计提供依据和参考。
1.适⽤范围1.1为科学规划⽕⼒发电⼚⽤⽔系统和⽤排⽔平衡、合理分配⽔资源、最⼤限度的利⽤污废⽔、减少排放,最终达到节约⽤⽔⽬的,特制定本导则。
1.2本导则适⽤于50MW及以上新建、扩建燃煤、燃油电⼚,改建和燃⽓轮机等其它型式的电⼚可根据情况参考本导则。
2.引⽤规范、标准《取⽔定额》GB《⽕⼒发电⼚设计技术规程》DL5000-2000《⽕⼒发电⼚节⽔导则》DL/T83-2001《节⽔型社会建设“⼗⼀五”规划》国家发展改⾰委、⽔利部、建设部发布《⽕⼒发电⼚⽔⼯设计规范》DL/T5339-2006《室外给⽔设计规范》GB50013-2006《建筑给⽔排⽔设计规范》GB50015-20033.术语和定义3.1⽔务管理⼜称为⽔量平衡,对全⼚⽤、排⽔分配、平衡管理。
3.2⽔量平衡指全⼚的⽤⽔经梯级使⽤,污废⽔综合处理复⽤后,全⼚总补给⽔量应等于全⼚各系统消耗的⽔量和全⼚废⽔排放量之和。
应用化学专业2008级《火力发电厂锅炉补给水处理》课程设计任务书一、课程设计目的课程设计是工科教育实践性教学环节的一个重要组成部分,目的是培养学生运用所学理论知识解决实际问题的能力与方法,同时提高学生的独立工作能力,为毕业论文(设计)打好基础。
二、课程设计的方式在校内进行,先由指导教师进行有关讲解,布置课程设计内容,及有关注意事项、要求,然后,学生在固定教室进行课程设计。
指导教师进行辅导、答疑。
三、课程设计内容1.火力发电厂锅炉补给水水量的确定;2.水源水质资料及其他资料;3.离子交换系统选择;4.预处理系统和预脱盐系统选择;5.水处理系统的技术经济比较;6.锅炉补给水处理系统工艺计算及设备选择;7.管道、泵、阀门的选择;8.系统图和设备布置图。
四、课程设计题目每个人一个题目,按应化1班、2班、3班学号顺延(89人)。
1、1×200MW机组火力发电厂锅炉水处理设计(春季水质)2、2×200MW机组火力发电厂锅炉水处理设计(夏季水质)3、3×200MW机组火力发电厂锅炉水处理设计(秋季水质)4、4×200MW机组火力发电厂锅炉水处理设计(冬季水质)5、5×200MW机组火力发电厂锅炉水处理设计(春季水质)6、6×200MW机组火力发电厂锅炉水处理设计(夏季水质)7、7×200MW机组火力发电厂锅炉水处理设计(秋季水质)8、8×200MW机组火力发电厂锅炉水处理设计(冬季水质)9、1×300MW机组火力发电厂锅炉水处理设计(春季水质)10、2×300MW机组火力发电厂锅炉水处理设计(夏季水质)11、3×300MW机组火力发电厂锅炉水处理设计(秋季水质)12、4×300MW机组火力发电厂锅炉水处理设计(冬季水质)13、5×300MW机组火力发电厂锅炉水处理设计(春季水质)14、6×300MW机组火力发电厂锅炉水处理设计(夏季水质)15、7×300MW机组火力发电厂锅炉水处理设计(秋季水质)16、8×300MW机组火力发电厂锅炉水处理设计(冬季水质)17、1×200+1×300MW机组火力发电厂锅炉水处理设计(春季水质)18、2×200+1×300MW机组火力发电厂锅炉水处理设计(夏季水质)19、3×200+1×300MW W机组火力发电厂锅炉水处理设计(秋季水质)20、4×200+1×300MW机组火力发电厂锅炉水处理设计(冬季水质)21、5×200+1×300MW机组火力发电厂锅炉水处理设计(春季水质)22、6×200+1×300MW机组火力发电厂锅炉水处理设计(夏季水质)23、7×200+1×300MW机组火力发电厂锅炉水处理设计(秋季水质)24、8×200+1×300MW机组火力发电厂锅炉水处理设计(冬季水质)25、1×200+3×300MW机组火力发电厂锅炉水处理设计(春季水质)26、2×200+2×300MW W机组火力发电厂锅炉水处理设计(夏季水质)27、3×200+2×300MW机组火力发电厂锅炉水处理设计(秋季水质)28、4×200+2×300MW W机组火力发电厂锅炉水处理设计(冬季水质)29、5×200+2×300MW机组火力发电厂锅炉水处理设计(春季水质)30、6×200+2×300MW机组火力发电厂锅炉水处理设计(夏季水质)31、7×200+2×300MW机组火力发电厂锅炉水处理设计(秋季水质)32、8×200+2×300MW机组火力发电厂锅炉水处理设计(冬季水质)33、1×200+4×300MW W机组火力发电厂锅炉水处理设计(春季水质)34、2×200+3×300MW机组火力发电厂锅炉水处理设计(夏季水质)35、3×200+3×300MW机组火力发电厂锅炉水处理设计(秋季水质)36、4×200+3×300MW机组火力发电厂锅炉水处理设计(冬季水质)37、5×200+3×300MW机组火力发电厂锅炉水处理设计(春季水质)38、6×200+3×300MW机组火力发电厂锅炉水处理设计(夏季水质)39、7×200+3×300MW机组火力发电厂锅炉水处理设计(秋季水质)40、8×200+3×300MW机组火力发电厂锅炉水处理设计(冬季水质)41、1×200+5×300MW机组火力发电厂锅炉水处理设计(春季水质)42、2×200+4×300MW机组火力发电厂锅炉水处理设计(夏季水质)43、3×200+4×300MW机组火力发电厂锅炉水处理设计(秋季水质)44、4×200+4×300MW机组火力发电厂锅炉水处理设计(冬季水质)45、5×200+4×300MW机组火力发电厂锅炉水处理设计(春季水质)46、6×200+4×300MW机组火力发电厂锅炉水处理设计(夏季水质)47、7×200+4×300MW机组火力发电厂锅炉水处理设计(秋季水质)48、8×200+4×300MW机组火力发电厂锅炉水处理设计(冬季水质)49、1×200+6×300MW机组火力发电厂锅炉水处理设计(春季水质)50、2×200+5×300MW机组火力发电厂锅炉水处理设计(夏季水质)51、3×200+5×300MW机组火力发电厂锅炉水处理设计(秋季水质)52、4×200+5×300MW机组火力发电厂锅炉水处理设计(冬季水质)53、5×200+5×300MW机组火力发电厂锅炉水处理设计(春季水质)54、6×200+5×300MW机组火力发电厂锅炉水处理设计(夏季水质)55、7×200+5×300MW机组火力发电厂锅炉水处理设计(秋季水质)56、8×200+5×300MW机组火力发电厂锅炉水处理设计(冬季水质)57、1×200MW+7×300MW机组火力发电厂锅炉水处理设计(春季水质)58、2×200MW+6×300MW机组火力发电厂锅炉水处理设计(夏季水质)59、3×200MW+6×300MW机组火力发电厂锅炉水处理设计(秋季水质)60、4×200MW+6×300MW机组火力发电厂锅炉水处理设计(冬季水质)61、5×200MW+6×300MW机组火力发电厂锅炉水处理设计(春季水质)62、6×200MW+6×300MW机组火力发电厂锅炉水处理设计(夏季水质)63、7×200MW+6×300MW机组火力发电厂锅炉水处理设计(秋季水质)64、8×200MW+6×300MW机组火力发电厂锅炉水处理设计(冬季水质)65、1×200MW+1×600MW机组火力发电厂锅炉水处理设计(春季水质)66、2×200MW+1×600MW机组火力发电厂锅炉水处理设计(夏季水质)67、3×200MW+1×600MW机组火力发电厂锅炉水处理设计(秋季水质)68、4×200MW+1×600MW机组火力发电厂锅炉水处理设计(冬季水质)69、5×200MW+1×600MW机组火力发电厂锅炉水处理设计(春季水质)70、6×200MW+1×600MW机组火力发电厂锅炉水处理设计(夏季水质)71、7×200MW+1×600MW机组火力发电厂锅炉水处理设计(秋季水质)72、8×200MW+1×600MW机组火力发电厂锅炉水处理设计(冬季水质)73、1×600MW机组火力发电厂锅炉水处理设计(春季水质)74、2×600MW机组火力发电厂锅炉水处理设计(夏季水质)75、3×600MW机组火力发电厂锅炉水处理设计(秋季水质)76、4×600MW机组火力发电厂锅炉水处理设计(冬季水质)77、5×600MW机组火力发电厂锅炉水处理设计(春季水质)78、6×600MW机组火力发电厂锅炉水处理设计(夏季水质)79、7×600MW机组火力发电厂锅炉水处理设计(秋季水质)80、8×600MW机组火力发电厂锅炉水处理设计(冬季水质)81、1×300MW+1×600MW机组火力发电厂锅炉水处理设计(春季水质)82、2×300MW+1×600MW机组火力发电厂锅炉水处理设计(夏季水质)83、3×300MW+1×600MW机组火力发电厂锅炉水处理设计(秋季水质)84、4×300MW+1×600MW机组火力发电厂锅炉水处理设计(冬季水质)85、5×300MW+1×600MW机组火力发电厂锅炉水处理设计(春季水质)86、6×300MW+1×600MW机组火力发电厂锅炉水处理设计(夏季水质)87、7×300MW+1×600MW机组火力发电厂锅炉水处理设计(秋季水质)88、8×300MW+1×600MW机组火力发电厂锅炉水处理设计(冬季水质)89、1×300MW+2×600MW机组火力发电厂锅炉水处理设计(春季水质)200MW、300MW、600MW锅炉额定蒸发量分别为670t/h、1025t/h、1900t/h;全部锅炉定位为汽包锅炉。

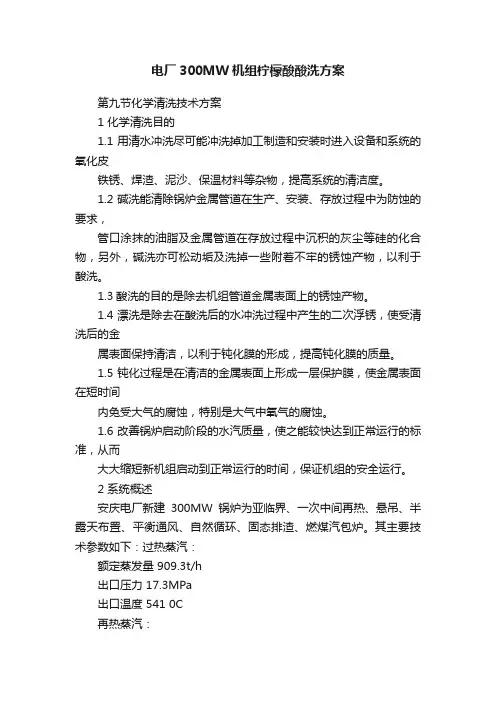

电厂300MW机组柠檬酸酸洗方案第九节化学清洗技术方案1 化学清洗目的1.1用清水冲洗尽可能冲洗掉加工制造和安装时进入设备和系统的氧化皮铁锈、焊渣、泥沙、保温材料等杂物,提高系统的清洁度。
1.2碱洗能清除锅炉金属管道在生产、安装、存放过程中为防蚀的要求,管口涂抹的油脂及金属管道在存放过程中沉积的灰尘等硅的化合物,另外,碱洗亦可松动垢及洗掉一些附着不牢的锈蚀产物,以利于酸洗。
1.3酸洗的目的是除去机组管道金属表面上的锈蚀产物。
1.4漂洗是除去在酸洗后的水冲洗过程中产生的二次浮锈,使受清洗后的金属表面保持清洁,以利于钝化膜的形成,提高钝化膜的质量。
1.5钝化过程是在清洁的金属表面上形成一层保护膜,使金属表面在短时间内免受大气的腐蚀,特别是大气中氧气的腐蚀。
1.6改善锅炉启动阶段的水汽质量,使之能较快达到正常运行的标准,从而大大缩短新机组启动到正常运行的时间,保证机组的安全运行。
2 系统概述安庆电厂新建300MW锅炉为亚临界、一次中间再热、悬吊、半露天布置、平衡通风、自然循环、固态排渣、燃煤汽包炉。
其主要技术参数如下:过热蒸汽:额定蒸发量 909.3t/h出口压力 17.3MPa出口温度 541 0C再热蒸汽:额定流量 742t/h进/出口温度 318/5410C进/出口压力 3.53/3.36MPa给水温度 2720C给水管分为三条,一条是主给水管,设进口电动闸阀一台;一条是启动旁路,设置进口电动调节阀一台和电动闸阀二台;第三条是上水与水压试验用小旁路,设电动截止阀二台。
自给水管路来的水由左右两侧进入标高32000mm处省煤器进口集箱(Φ273*40,20G),省煤器管径为Φ51*6。
给水经省煤器蛇形管加热后分三路进入三只省煤器中间集箱(Φ273*45,20G),再由此三只中间集箱引出省煤器吊挂管(Φ60*9,SA-210C),向上穿过顶棚管引入标高62700mm处省煤器出口集箱(Φ273*40,20G),然后通过12根Φ159*18(20G)的连接管引入汽包。
300MW火电机组给水控制的设计摘要:随着发电机组容量的增加和参数的不断提高,机组的控制与运行管理变得越来越复杂和困难。
为了减轻运行人员的劳动强度,保证机组的安全运行,要求实现更为先进,适合范围更宽,功能更为完备的自动控制系统。
这就产生了全程控制系统。
所谓全程控制系统是指在启停和正常运行时均能实现自动控制的系统。
给水控制系统是火力发电厂非常重要的控制子系统,稳定的汽包水位是汽包锅炉安全运行的重要指标。
火电厂给水系统构成复杂,汽包水位受到机组负荷,汽包压力、温度,给水量等多项参数的影响;不同负荷阶段,给水设备不同,又需要采取不同的控制方式。
关键词:全程控制系统无扰切换单级三冲量串级三冲量300 MW thermal power unit water control designAbstract:Along with the increase of generating unit capacity and parameter unceasing enhancement, the unit control and operation management become more and more complex and difficult. In order to reduce the operational personnel Labour intensity, guarantee the unit operation, demanding more advanced, suitable for a wider, function and more complete automatic control system. This creates the whole control system. So-called process control system refers to the start-stop and normal operation are to achieve automatic control system. Water control system is the coal-fired power plant very important control subsystem, stable drum drum water level is an important index of the safe operation of the boiler. Thermal water system structure is complex, the drum water level by the unit loads, steam pressure, temperature, water etc. Several parameters influence; Different load stage, water supply equipment, and the need to adopt different different control modes.Key words:Process control system Undisturbed switch Single grade three impulse Cascade three impulse1选题背景随着发电机组容量的增加和参数的不断提高,机组的控制与运行管理变得越来越复杂和困难。
火力发电厂锅炉补给水处理设计书第一章课程设计任务书一、课程设计目的课程设计是工科教育实践性教学环节的一个重要组成部分,目的是培养我们运用所学理论知识解决实际问题的能力与方法,同时提高我们的独立发现问题、分析问题和解决问题的能力,为毕业论文(设计)打好基础。
二、课程设计题目8×200MW+3×300MW机组火力发电厂锅炉补给水处理课程设计(冬季水质)三、课程设计原始资料1. 水源冬季水质外状(微浊)2. 机组的额定蒸发量200MW、300MW、600MW锅炉额定蒸发量分别为670t/h、1025t/h、1900t/h;600MW锅炉定位汽包锅炉,1000MW锅炉定位直流锅炉。
四、课程设计容1. 火力发电厂锅炉补给水水量的确定;2. 水源水质资料及其他资料;3. 离子交换系统选择;4. 水处理系统的技术经济比较;5. 锅炉补给水处理系统工艺计算及设备选择;6. 管道、泵、阀门的选择;7. 流程图、设备平面布置图以及主要单体设备图。
五、课程设计要求1. 遵守学校的规章制度与作息时间;2. 按照布置的课程设计容,认真计算、校核、绘图;3. 按照课程设计容要求,提供打印的设计说明书、计算机绘制的工程图;4. 独立完成课程设计,要求方案具有正确性与先进性,且论述清楚透彻,绘图整洁、符合规。
六、课程设计成果1、水处理平面布置图2、水处理工艺流程图3、Φ3000双介质过滤器设备图4、 DN2000混合离子交换器结构图5、 DN2000阴离子交换器结构图6、酸碱储罐设备图7、Φ1200碱计量箱设备图8、TF140·160~400型除碳器设备图七、课程设计安排1、第一周:课堂讲解、课程设计任务布置,进行有关工艺流程计算;2、第二周:继续进行有关工艺流程计算,及设备的选型、比较等,并进行平面布置图和流程图的手工绘制;3、第三周:进行上机用CAD进行绘制有关设备工程图。
4、第四周:进行上机对课程设计书进行编写。
火电厂循环水处理标准火电厂循环水处理是保障火电厂正常运行的重要环节,合理的循环水处理标准能够有效地提高循环水的利用率,减少水资源的浪费,同时也能够保护环境,降低对水资源的污染。
因此,制定科学、合理的循环水处理标准对于火电厂的发展至关重要。
首先,火电厂循环水处理标准应包括循环水的水质要求。
循环水的水质直接关系到火电厂的正常运行和设备的寿命。
因此,循环水处理标准应明确规定循环水的PH值、浊度、溶解氧、电导率等水质指标,并且要求在规定范围内保持稳定。
其次,火电厂循环水处理标准还应包括循环水处理工艺的要求。
循环水处理工艺是保证循环水水质的关键环节,应明确规定循环水处理设备的类型、数量、工艺流程等,并要求设备运行稳定、处理效果显著。
此外,火电厂循环水处理标准还应包括循环水处理操作的要求。
循环水处理操作是保证循环水水质稳定的保障,应明确规定操作人员的操作流程、操作规范和操作要求,确保操作人员能够严格按照标准操作,保证循环水的水质稳定。
最后,火电厂循环水处理标准还应包括循环水处理监测的要求。
循环水处理监测是保证循环水水质稳定的重要手段,应明确规定监测频次、监测项目和监测要求,确保对循环水的水质进行及时、准确的监测,发现问题及时处理。
综上所述,火电厂循环水处理标准是保障火电厂正常运行的重要保障,科学、合理的循环水处理标准能够有效地提高循环水的利用率,减少水资源的浪费,同时也能够保护环境,降低对水资源的污染。
因此,制定科学、合理的循环水处理标准对于火电厂的发展至关重要。
希望各火电厂能够严格按照循环水处理标准执行,确保循环水的水质稳定,为火电厂的可持续发展提供坚实的保障。
300MW机组循环水处理工艺优化的研究【摘要】针对云河发电有限公司2×300MW循环流化床机组循环水处理过程中用药剂量大,控制浓缩倍率低,补充水量大等问题,分析原因,通过对循环水处理指标优化处理及增设循环水加酸系统,有效解决了循环水补水量大及循环水处理用药剂量大的问题。
【关键词】循环水;浓缩倍率;阻垢剂;加酸0.概述循环冷却水用水量占据了整个厂用水量的80%,在降低补充水用量的同时,要防止水质不结垢、不腐蚀,保证循环水系统的安全稳定运行。
云河发电有限公司#5、#6机组为2×300MW循环流化床燃煤机组,循环水补充水为西江水,自从2011年投运后,电厂对补充水的需求量超过了1276m3/h的工程设计值。
2012年特对#5、#6机组循环冷却水控制指标进行优化试验,确定了循环水最优运行工况下的加药量及控制标准,并通过增设循环水处理加酸系统,从而做到既保证机组安全运行,又最大限度节约水资源的目的。
1.循环水系统介绍云河发电有限公司#5、#6号机组循环冷却水为西江补水,运行时经斜板沉淀池过滤后补入循环水系统,系统各项参数如下:表1-1 循环水系统各项参数凝汽器材质:凝汽器管板TP304+SA516Gr.70;主冷却区TP304不锈钢。
2.优化原理对循环水阻垢剂进行加药实验,确定适合本厂原水水质的加药量,并根据模拟现场循环冷却水的动态试验台上对实验确定循环阻垢剂加药量进行动态模拟试验。
采用挂片法测定HSn701-A铜试片、TP304不锈钢试片、碳钢试片在所确定的循环水水质情况下的均匀腐蚀速率。
确定在这种浓缩倍率下实际运行中的控制参数及指标。
3.试验仪器及方法3.1试验仪器动态模拟试验台主要是模拟循环冷却水系统的运行工况,主要由集水箱、循环泵、流量计、腐蚀监视管、模拟冷却器等,其简要系统见图4-1。
1-抽风装置2-腐蚀监视管3-温度计4-换热管5-循环泵6-流量计图3-1 动态模拟试验台系统图3.2试验方法因本厂循环水处理系统没有杀菌剂,故以氯离子浓度为判断浓缩倍率的标准,通过极限碳酸盐硬度确定目前所使用阻垢剂的加药量。

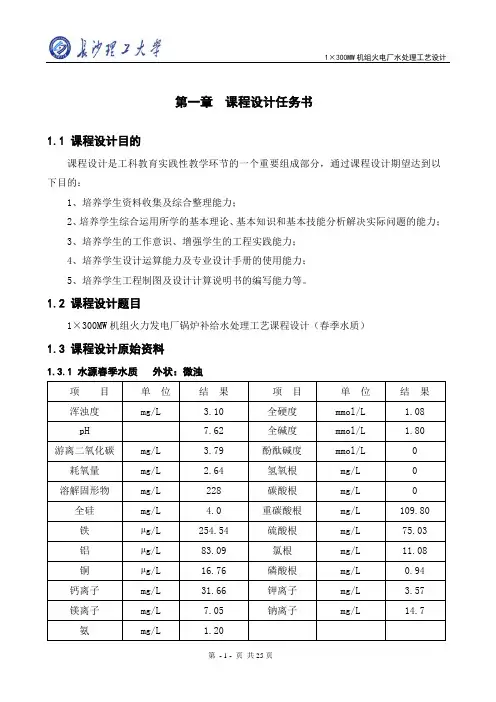

第一章课程设计任务书1.1 课程设计目的课程设计是工科教育实践性教学环节的一个重要组成部分,通过课程设计期望达到以下目的:1、培养学生资料收集及综合整理能力;2、培养学生综合运用所学的基本理论、基本知识和基本技能分析解决实际问题的能力;3、培养学生的工作意识、增强学生的工程实践能力;4、培养学生设计运算能力及专业设计手册的使用能力;5、培养学生工程制图及设计计算说明书的编写能力等。
1.2 课程设计题目1×300MW机组火力发电厂锅炉补给水处理工艺课程设计(春季水质)1.3 课程设计原始资料1.3.1 水源春季水质外状:微浊1.3.2机组的额定蒸发量200MW、300MW、600MW锅炉额定蒸发量分别为670t/h、1025t/h、1900t/h;全部锅炉定位汽包锅炉。
1.4 课程设计容1.火力发电厂锅炉补给水水量的确定;2.水源水质资料及其他资料;3.离子交换系统选择;4.水处理系统的技术经济比较;5.锅炉补给水处理系统工艺计算及设备;6.管道、泵、阀门的选择;7.系统图、设备平面布置图以及主要单体设备图。
1.5 课程设计要求1.遵守学校的规章制度与作息时间;2.按照布置的课程设计容,认真计算、校核、绘图;3.按照课程设计容要求,提供打印的设计说明书、计算机绘制的工程图;4.独立完成课程设计,要求方案具有正确性与先进性,且论述清楚透彻,绘图整洁、符合规。
1.6 课程设计成果1.1×300MW机组水处理流程图2.1×300MW机组补给水设备平面图3.Φ600纤维精密过滤器设备图4.Φ1250阳离子交换器设备图5.Φ800TF型除碳器设备图6.Φ1250阴离子交换器设备图7.Φ800混合离子交换器设备图8.酸储罐设备图1.7 课程设计安排1.第一周:课堂讲解、课程设计任务布置,进行有关工艺流程计算;2.第二周:完善有关工艺流程计算及设备的选型、比较编写课程设计说明书等;3.第三周:工程图课程授课,绘制有关工程图。
4. 第四周:绘制有关工程图,编写课程设计说明书,完成设计作品装订。
第二章课程设计说明书2.1 项目建设的目的和意义本项目设计的锅炉补给水处理系统,目的是改善锅炉补给水水质,使锅炉的水汽品质都能控制在标准值以,从而减缓锅炉炉结垢和腐蚀,化学清洗周期也相对延长。
本项目选择了恰当的水处理方案和主要设备,优化分析1×300 MW火力发电厂锅炉补给水处理系统工艺,对火电厂水处理系统安全运行作了探讨。
通过本次课程设计,能够巩固所学的基本理论,专业知识,并综合运用所学的知识来解决实际的工程问题。
2.2 设计依据和围本设计根据《1×300 MW火力发电厂锅炉补给水处理设计》的要求,结合《水处理工程》和《AutoCAD2000应用教程》等相关资料,根据水源、水质资料、电厂规模及水汽系统的水质指标等资料,通过计算选择恰当的水处理方案和主要设备,再运用CAD绘制设计出相应的工艺流程图、总体布局平面图以及主要单体设备图。
2.3 工艺方案的选择与确定补给水处理工艺流程的选择是根据建厂的原始资料,如原水的水质和机组对水质和水量的要求等进行的,选择的方案能使处理后的水源水达到机组对水质的要求。
从系统运行的可靠性和设备投资的经济性角度出发,补给水处理的整个过程包括预处理和后阶段处理两部分。
(1)水质中强酸阴离子含量计算结果为2.3 mmol/L,大于2 mmol/L,所以该方案选弱碱-强碱复床工艺;水质中碱度小于4 mmol/L,所以不必要选择弱酸-强酸复床工艺。
(2)进水中CO2含量为1.87mmol/L,大于0.5mmol/L,因此方案必须采用除碳器。
同时,根据计算所得除碳器的喷淋密度为53.7m3/(m2.h) ,小于60,选择大气式除CO2器。
(3)春季水质中悬浮物含量较少,小于50mg/L,所以方案采用混凝过滤,不采用澄清池。
又根据计算和经济比较,过滤系统采用单层石英砂无阀滤池,进行接触混凝过滤,在反冲洗过程中,可以自动进行,无阀滤池的滤后水位位于滤池上部,便于操作人员观察,若水质不合格,能及时发现,确保出厂水质达标。
2.4 工艺说明2.4.1 水处理系统工艺流程为了能使水质达到电厂锅炉补给水的要求,保证锅炉的安全运行,水处理系统工艺流程为:水源→原水接收池→单层滤料无阀滤池→清水箱→清水泵→强型阳离子交换器→除碳器→中间水箱→中间水泵→弱型阴离子交换器→强型阴离子交换器→混合离子交换器→除盐水箱→除盐水泵→主厂房→补给水箱。
2.4.2 平面布置图说明平面布置图中,一楼室从左至右布置了阴、阳离子交换器、除碳器、混床、清洗药液箱、清洗过滤器、中间水泵、酸碱计量箱和除盐水泵;二楼从左至右布置了配电室、加药室、更衣室、水分析室、煤分析室、油分析室、计算机室。
滤池、澄清池、贮水箱置于室外。
2.4.3 计算容说明计算书包括系统出力、体再生混床、碱性阴床、除碳器、强酸阳床、无阀滤池的计算,由于本课题的水质为春季水质,其阴、阳离子含量相对较高,为了获得更高品质的水质,需要设置弱碱-强碱复床。
2.5 构筑物与设备的工艺设计预处理的机械搅拌澄清池,滤池,再生系统的酸罐,碱罐及除盐水箱设于室外,而阴、阳离子交换器,混床,除碳器等设备置于室,整个流程控制为计算机自动监控,设有水处理值班室。
第三章课程设计计算书3.1 补给水处理系统出力的计算3.2 体再生混床的计算阴树脂RA RA h A V 1=h RA =0.8m1A 0.775m 20.62床中阳树脂和阴树脂的高度 6混床周期制水时间()h()CjE Ec A m nn RA RC nQ V V T +=E C =1750 m 3E A =1100 m3Cj =0.1 mmol/L385E C 和E A 为阳、阴树脂工作交换容量(mol/ m 3)Cj 为混床进水离子浓度, 7再生时用酸量()[]次台⋅/kg100%酸1000R E C C ,RC pa V m =取R C =150g/mol 树脂E C =1750 m30.388m 3/台101.7按酸耗计算,用盐酸再生,R C取100-150g/m ol工业酸ξ1,,pa i a m m =盐酸ξ =31%328.1ξ—工业盐酸浓度(%)再生酸液cm m pa r a 1,,= 取c= 3%2034.4C—再生酸液浓度(%)稀释用水()3m1000,,ia r a a m m V -=3.06进酸时间(min ),1601000a ra a m t A v ρ=取a v =5m/h ,ρ=1.02g/cm31A =0.775m 251.47v a —进酸流速(m/h ) ρ—再生酸液密度(g/cm 3) 8再生时 用碱量()[]次台⋅/kg100% 碱1000R E A A ,RA ps V m =取R A =200g/mol 树脂136.4按碱耗计算,用NaOH 再生,R A 取200-250g/m ol工业碱 ξ1,,ps i s m m =取工业碱液ξ=30%454.7ξ—工业碱浓度(%)再生碱液 cm m ps r s 1,,= 取c= 4%3410C—再生碱液浓度(%)稀释用水()3m1000,,is r s s m m V -=2.96进碱时间(min ),1601000s rs s m t A v ρ=取s v =5m/h ,ρ =1.04g/cm350.76s v —进碱流速(m/h )ρ—再生碱液密度(g/cm 3) 9再生时自用水量 ()[]次台⋅/kg反洗用水601tA V b ν=取v=10m/h ,t=15min1.94v —反洗流速(m/h ) t —反洗时间(min )置换用水()d RA RC d a V V V +=取a d =2m 3/m 30.39,0.622.015a d —置换时水的比耗(m 3/m 3) 正洗用水a RA c RC f a V a V V +=取a c =6m 3/m 3,a a =12m 3/m39.765a c —阳树脂正洗水比耗(m 3/m 3) a a —阴树脂正洗水比耗(m 3/m 3)部分集中供应自用水V 2=V a +V b +V s +V d9.975总自用水b d a s f V V V V V V ++++=t19.743.3弱碱—强碱复床工艺计算3.4 大气式除CO2器的计算8 出水中CO2含量(mg/L)取2c=5mg/L 59 填料塔高度(m)对数平均浓度差(3/mkg)3212110lg44.2-⨯-=∆ccccc C1=47.97mg/lC2=5mg/l0.018Q—单台除CO2器设计出力,()hm/3解吸面积(m2)A=Q(c1-c2)/1000K K=0.54m/h 158.2根据表格2-21取和60最接近的喷淋密度时的K值,水温22摄氏度填料层高度H=A/(A1S)S=236 m2/m3 0.85根据计算结果以及附表18-1,取H=1.610 1台除碳器需填料层体积(m3)V1= A1H 1.2611 风机校核风量m3/hQ’=iQ i=25m3/h 894.5公式详细说明参见上面部分;此处i和r均取的中间值风压(P a)P=rH+(295~392) r=350 Pa/m9003.5 强酸阳离子交换器的计算3.6 无阀滤池的选择计算3.7 水处理系统供水量校核设计总集中供应自用水量a Q Q n'24/20==24×25.63×0.15/20=4.61 m 3/h 。
实际各设备的集中供应自用水V 2=V 2M +V 2C +V 2A (ws ) =0.026+0.25+0.74=1.02m 3/h 。
显然Q ﹥V 2,设计符合要求。
第四章总结本次课程设计为火力发电厂锅炉补给水处理工艺设计,设计容包括了锅炉补给水量的确定、设备的选择、工艺计算、管道、泵和阀门的选择以及系统图和设备布置图的绘制。
时间为四周,分两阶段:前两周完成课程设计计算书,后两周根据自己的计算书绘制需要的系统图和流程图。
这次课程设计,锻炼了我查阅资料以及设计能力,巩固了大学所学的知识,并且通过多次多计算方案的修改,更加加深了设计的要点及难点,这对将来的毕业设计以及参加工作都有很大帮助。
同时,通过课程设计也发现了不足之处。
下面就我在课程设计中取得的进步和不足之处进行总结。
一、取得的进步(1)查阅资料能力及理论知识的提高。
这次课程设计,在听完老师的讲解后还是一知半解,无从下手。
回去后认真查看学过的课本知识,如《电厂锅炉水工况》、《水处理工程》,并结合《火力发电厂锅炉补给水处理设计》一书,选择设计的参数。
在计算过程中遇到了问题,通过查阅资料解决。
