1---○---○------○---○---………… 评卷密封线………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理…………评卷密封线………… 中南大学考试试卷 2014~2015学年第一学期机械设计基础课程 时间110分钟 56学时，3.5学分，闭卷，总分100分，占总评成绩70 %一、 填空题（每小题2分，共20分） 1. 机械中有用来完成有用的机械功的例如________________机，也有用来转换机械能的，例如________________机 2. 四杆机构的极位夹角是指当它的_____________在两个极限位置时，它的和_____________共线的两个位置间所夹的锐角。
3. 滚子从动件凸轮机构，由于滚子与凸轮之间为滚动摩擦________________，故可以承受________________是常用的一种型式。
4. 对于标准直齿轮，其分度圆上的________________和________________是相等的。
5. 已知一对外啮合直齿圆柱齿轮的中心距a ＝350 mm ；传动比i ＝9/5；z 1＝50；m ＝ mm ； z 2＝ 。
6. 螺纹在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间的夹角称为________________。
矩形螺纹的自锁条件为________________。
7. 带传动中由于带富有弹性，他能起________________作用，因此传动噪音________________。
8. 为了减少链传动的不均匀性，减少噪声，应尽量采用________________的链条，并且对小链轮的齿数要________________。
9. 说明滚动轴承70219的类型：_______________ ；内径：_______________mm 。
10. 为保证加工质量，轴上要磨削的轴段应有砂轮 ；车削螺纹的轴段应有 。
一、填空题及选择填空题（27分，每空1分）1．当动压润滑条件不具备，且边界膜遭破坏时，就会出现流体摩擦、边界摩擦和干摩擦同时存在的现象，这种摩擦状态称为混合摩擦。
2. 一公称直径为d=16mm的螺纹副，螺纹头数n=2,螺距p=4mm, 螺纹中径d2=D2=14mm,牙侧角β=15º,螺纹副材料的当量摩擦系数f´=0.08~0.10, 经计算该螺纹副a自锁性要求。
a.满足 b.不满足3. 导向平键连接的主要失效形式是工作面的磨损，设计时通过限制工作面间的压强来进行耐磨性计算；半圆键的缺点是键槽对轴强度削弱较大，所以主要适用于轴端。
4. 作为标准普通V带工作面的两侧面夹角为φ=40º，相应的V带轮轮槽的两侧面夹角则b。
a.大于40ºb.小于40ºc. 等于40º。
5. 传动带所能传递的最大有效圆周力F max与初拉力F0、带在小带轮上的包角α1、带与带轮间的摩擦系数f等因素有关，它们的值越大，F max就越大。
当传递的外载荷超过最大有效圆周力下的承载能力时，带在带轮上发生打滑现象；而且在传动比大于1的情况下，打滑总是先从小带轮上开始的，其原因是带在小带轮上的包角小于大带轮上的包角（或带在大带轮上的包角大于小带轮上的包角）。
6. 齿轮传动的五种主要失效形式中，最严重、必须避免的失效形式是轮齿折断；软齿面闭式齿轮传动最主要的失效形式是齿面疲劳点蚀；高速重载齿轮传动易发生热胶合；轮齿的塑性变形常发生在齿面材料较软、低速重载、频繁起动的传动中。
7. 下列齿轮参数中，对齿形系数Y F没有影响的是e。
a. 齿数b. 变位系数c. 齿顶高系数d. 压力角e. 模数8. 按国家标准GB/292-93规定，型号7212 C/DB轴承的类型为角接触球轴承，宽度类型为窄系列，精度等级为P0，公称接触角α=15º。
9. 对于转动的滚动轴承,其主要失效形式是疲劳点蚀, 对于不转动、低速或摆动的轴承，主要失效形式是局部塑性变形, 对于高速轴承，发热以至胶合是其主要失效形式。
---○---○------○---○---………… 评卷密封线 ……………… 密封线内不要答题, 密封线外不准填写考生信息, 违者考试成绩按0分处理 ……………… 评卷密封中南大学考试参考答案2 填空题(本题20分, 每小题2分)3 1两构件通过_____点_____或___线_______接触组成的运动副称为高副, 通过_____面接触_____组成的运动副称为低副。
4 曲柄摇杆机构的行程速比系数K 值越大, 机构的_急回____特性越显著。
5 凸轮机构中, 凸轮基圆半径愈___大_______, 压力角愈__小_______, 机构传动性能愈好。
6 软齿面闭式齿轮传动最易发生 疲劳接触点蚀 而失效,故常按____接触强度_进行设计, 然后验算轮齿的 弯曲强度 。
7 平面四杆机构有三种基本形式, 即: _曲柄摇杆_________机构, _____双曲柄_____机构和____双摇杆______。
8 链传动的___平均____速比是不变的, 而___瞬时_______速比是变化的。
9 等速运动凸轮在速度换接处从动件将产生___刚性_______冲击, 引起机构强烈的振动。
10 按轴的受载情况分, 同时传递转矩和承受弯矩的轴是___转轴_______, 只承受弯矩不传递转矩的轴是_心轴_________, 只传递转矩不承受弯矩或承受弯矩很小的轴是_____传动轴_____。
3.带传动是借助带和带轮间的（B）来传递动力和运动的。
4.. Ａ.啮合；Ｂ.磨擦；Ｃ.粘接。
5.图示铰链四杆机构是（B）。
... Ａ.曲柄摇杆机构；Ｂ.双曲柄机构；Ｃ.双摇杆机构。
4.一对渐开线直齿圆柱齿轮正确啮合的条件是（D）。
Ａ.两齿轮的模数和齿距分别相等. Ｂ.两齿轮的齿侧间隙为零；Ｃ.两齿轮的齿厚和齿槽宽分别相等；Ｄ.两齿轮的模数和压力角分别相等。
5.渐开线的形状取决于（B）直径。
. Ａ.节圆；Ｂ.基圆；Ｃ.分度圆；Ｄ.齿顶圆。
课程代码：B115407 座位号：新疆大学200—200学年《机械设计》试卷A姓名: 学号: 专业: 机械类学院: 班级:年 月一、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题后的括号内。
每小题2分，共30分)1、普通平键的截面尺寸是根据 按标准选择的。
【 】A ．传递转矩的大小 B. 轮毂的长度 C. 轴的直径2、V 带传动设计中，限制小带轮的最小直径主要是为了 。
【 】A ．限制弯曲应力 B. 使结构紧凑 C.限制带轮包角3、为了制造、测量方便，取三角带的 作为它的公称长度。
【 】A ．内周长 B. 节线长 C. 外周长 4、角接触球轴承和圆锥磙子轴承的轴向承载能力随接触角的增大而 。
【 】 A ．增大 B. 减少 C. 不便5、链传动中，链条的节数最好为 ，而链轮齿数为 。
【 】A ．奇数，偶数 B.偶数，奇数C. 5的倍数，偶数6、按纯扭矩设计计算的轴径，一般作为轴的 直径。
【 】A ．最细端 B. 最大 C. 平均7、既传递转矩，又传递弯矩的轴称为 。
【 】A ．心轴 B. 转轴 C. 传动轴8、联接用的螺纹一般采用 螺纹，而传动用的螺纹一般采用 螺纹。
【 】A. 三角形，梯形B. 梯形，三角形C. 其它，三角形9、非液体摩檫滑动轴承设计中，限制压强][p p ≤的目的是 。
【 】A.防止因压力过大而发热；B.防止润滑油挤出，轴瓦过渡磨损；C.防止因摩擦力矩大而起动难。
10、在滚动轴承的组合设计中，双支点单向固定方式适合于 。
【 】A ．跨距小，温升小的轴；B ．跨距大，温升大的轴；C ．跨距大，温升小的轴。
11、一对钢制标准齿轮啮合传动时，两轮的21H H σσ与 ，21F F σσ与 。
【 】 A ．相等，不想等 B ．相等，不一定 C ．不一定，不一定 12、当两轴具有一定的相对偏移量，且载荷较平稳，要求传递较大扭矩时，用 。
湖北文理学院机械与汽车工程学院 2013-2014学年度下学期《机械设计》试卷（A卷）系别专业（班级）学号姓名课程类别：必修课(参考答案)适用专业：机械设计制造及其自动化、车辆工程一、选择题：把正确的选项代号填入（）中（本大题分10小题, 每小题2分, 共20分)1A D；没有应力；2、塑性材料制成的零件进行静强度计算时，其极限应力为______ B ________。
A：σB；B：Sσ；C：σ0；D：σ―1；3、零件表面在混合润滑状态时的摩擦系数比液体润滑状态时的摩擦系数A。
A：大；B：小；C：可能大，可能小；D：相等；4、链传动中链节数取偶数，链轮齿数为奇数，最好互为质数，其原因是A。
A：磨损均匀；B：具有抗冲击力；C：减少磨损与胶合；D：瞬时传动比为定值；5、圆柱齿轮传动，当齿轮直径不变，而减小模数时，可以D。
A：提高轮齿的弯曲强度；B：提高轮齿的接触强度；C：提高轮齿的静强度；D：改善传动平稳性；6、为了提高齿轮传动的接触强度，可考虑采取B。
A：采用闭式传动；B：增大传动中心距；C；减少齿数；D：增大模数；7、蜗杆传动中，当其它条件相同时，增加蜗杆的头数，则传动效率C。
A：不变；B：降低；C：提高；D：可能提高，可能降低；8、在蜗杆传动中，引入直径系数ｑ的目的是D。
A：便于蜗杆尺寸的计算；B：为了提高加工精度；C：为了装配方便；D：限制加工蜗轮的刀具数量并便于刀具的标准化；9、在滑动轴承材料中，D通常只用作双金属轴瓦的表层材料。
A：铸铁；B：铸造锡青铜；C：铸造黄铜；D：巴氏合金；10A：深沟球轴承；D：推力球轴承；二、填空题：(本大题分10小题, 每空1分, 共15分)1、机械零件设计计算的最基本计算准则是强度准则。
2、机械零件的表面强度主要是指表面接触强度，表面挤压强度，表面磨损强度。
3、在轴的结构设计中，起定位作用的轴肩处的圆角半径r应小于该轴配合轮毂孔的倒角C，该段轴的长度应比轮毂孔的长度短2～3 mm。
《机械根底》一、选择题1、一般平键连接的两个键按180。
布置，进展强度校核时，需依据几个键进展（A、1. 2B、1.4C、1. 5D、22、适于传递横向载荷的螺纹连接类型是（）oA、一般螺栓连接B、钱制孔用螺栓连接C、双头螺柱连接D、螺钉连接3、以下螺旋传动应用中属于传导螺纹的是（）oA、螺旋起重机B、螺旋压力机C、卧式车床中滑板横向进给螺旋传动D、镣刀杆微调机构4、后轮驱动的汽车，动力由变速箱传递到后桥需选用（）。
A、凸缘联轴器B、套筒联轴器C、滑块联轴器D、万向联轴器5、如图IT所示的四杆机构，其中与脚踏缝纫机踏板四杆机构应用类型一样的图1”6、曲柄转动导杆机构应用于（）。
A、插床Bs牛头刨床C、汽车式吊车Ds手摇唧筒7、关于内燃机配气凸轮机构，以下说法错误的选项是（）oA、承受弹簧锁合方式B、承受盘形凸轮C、从动件往复直线运动D、承受重力锁合方式8、数控机床的伺服进给电动机带传动所承受的传动带类型是（）。
A、V带B、平带C、圆带D、同步带9、以下一般V带型号中，截面尺寸最小的是（）。
A、A型B、B型C、C型D、E型10、链传动中两链轮轴线相对位置应当（）oA、相交成直角B、相互平行C、成直角穿插D、相交成肯定角度11、C6140卧式车床溜板箱与床身之间承受了（）。
A、锥齿轮传动B、齿轮齿条传动C、内啮合齿轮传动D、穿插轴齿轮传动12、用展成法加工的正交变位直齿圆柱齿轮，不发生变化的是（）oA、分度圆齿厚B、齿根圆直径C、齿轮模数D、轮齿的抗弯强度13、以下不是平行轴轮系传动特点的是（）。
A、能够获得较大的传动比B、能够获得多种输出转速C、可以实现变向要求D、效率较低，发热量大14、轴的构造中用来安装轮毂的局部称为（）。
A、轴颈B、轴头C、轴肩D、轴身15、滚动轴承中不行缺少的零件是（）0A、内圈B、外圈C、滚动体D、保持架16、以下轴承代号表示角接触球轴承的是（ ）oA 、 61904B 、 NU2210EC 、 7306D 、 5120418、如图1-2所示液压泵的图形符号中，为双向变量泵的是（）。
合 肥 工 业 大 学 试 卷课程性质: 考试形式:闭卷 2014～2015学年第 二 学期 课程代码 课程名称 机械设计基础A 专业班级 考试日期 命题教师 系（所或教研室）主任审批签名 本页答题无效 一、填空（30分，每空1.5分）1.两个四杆机构，其AB 、BC 、CD 、AD 四杆长分别为：a ）60mm 、105mm 、70 mm 、100 mm ，b ）80mm 、95mm 、100mm 、70 mm ，其中AD 为机架，则a 、b 分别为机构、机构。
2.一曲柄摇杆机构的行程速比系数为2，则其极位夹角为。
3.根据从动件运动形式，凸轮机构可分为凸轮机构、凸轮机构。
4.渐开线齿轮的加工方法包括和。
5.轮系根据齿轮轴是否运动可分为轮系和轮系，轮系中轴线运动的齿轮称为。
6.回转件平衡计算有和 两种方法，其中对于轴向尺寸较大的回转件，则应采用方法。
7.列举三种常用的螺纹连接件、 、。
8.闭式软齿面齿轮传动的设计通常以保证强度为主，闭式硬齿面齿轮传动的设计通常以保证强度为主。
9.在中间平面上，普通圆柱蜗杆传动类似于啮合传动。
10. 滚动轴承6220的内径为 mm 。
二、 简答（30分，每题6分） 1.机器、机构、机械的联系与区别是什么？2.什么是刚性冲击，什么是柔性冲击？3.减轻链传动多边形效应的措施有哪些？4.什么是带传动的弹性滑动，它与打滑有何区别？5.为什么软齿面齿轮传动设计中，小齿轮的齿面硬度应大于大齿轮？三、 计算分析1.计算下图所示机构的自由度(图中是否有复合铰链、局部自由度、虚约束，若有，需要标明)，说明该机构是否具有确定运动。
（8分）2.在图示的复合轮系中，设已知n 1=1500r/min ，又各轮齿数为z 1=36,z 2=60,z 3=23，z 4=49,z 4，=69,z 5=31,z 6=131,z 7=94,z 8=36,z 9=167,试求行星架H 的转速n H （大小及转向）。
上 海 海 事 大 学 试 卷2014 — 2015 学年第一学期期末考试答案《 机械设计基础 》（A 卷） 班级 学号 姓名 总分一、选择题（每小题1分，共20分）1. 平面运动副按其接触特性，可分为 C 。
A. 移动副和高副B. 转动副和移动副C. 低副和高副2. 曲柄摇杆机构的死点发生在 B 位置A. 主动杆和连杆共线B. 从动杆与连杆共线C. 从动杆和机架共线D. 主动件和机架共线3. 一曲柄摇杆机构，若改为以曲柄为机架，则将演化为 B 。
A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构 4. 理论廓线不相同而实际廓线相同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律 B 。
A. 相同B. 不相同C. 相反5. 凸轮机构从动件采用等速和简谐运动规律时，将分别出现 A 。
A. 刚性冲击和柔性冲击B. 柔性冲击和刚性冲击C. 均为柔性冲击D. 刚性冲击和无冲击6. 设渐开线上某点的向径为r k ，压力角为k α，基圆半径为r b ，则 C 。
A. k k b r r αsin =B. k k b r r αtg =C. k k b r r αcos =7. 齿轮连续传动的条件是 A 。
A. 重合度>1B. 重合度<1C. 重合度=18. 周转轮系中，轴线位置变动的齿轮称为 A 。
A. 行星轮B. 中心轮C. 行星架9. 以下几种螺纹，自锁性最好的是 B 。
A. 梯形B. 三角形C. 矩形--------------------------------------------------------------------------------------装 订线------------------------------------------------------------------------------------10. 当两个被联接件之一太厚，不宜制成通孔且需经常拆装时，采用 B 。

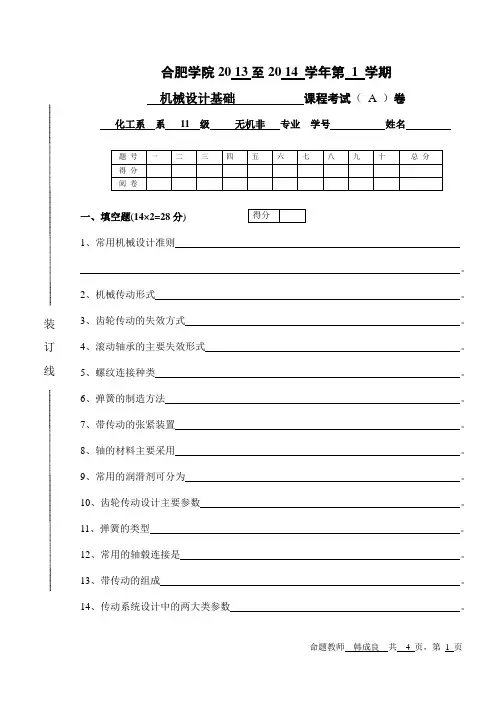

合肥学院20 13至20 14 学年第 1 学期机械设计基础 课程考试（ A ）卷化工系 系 11 级 无机非 专业 学号 姓名一、填空题(14×2=28分)1、常用机械设计准则 。
2、机械传动形式 。
3、齿轮传动的失效方式 。
4、滚动轴承的主要失效形式 。
5、螺纹连接种类 。
6、弹簧的制造方法 。
7、带传动的张紧装置 。
8、轴的材料主要采用 。
9、常用的润滑剂可分为 。
10、齿轮传动设计主要参数 。
11、弹簧的类型。
12、常用的轴毂连接是。
13、带传动的组成 。
14、传动系统设计中的两大类参数 。
装订线二、选择题(15×2=30分)1零件的工作安全系数为____。
(1) 零件的极限应力比许用应力(2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力(4) 零件的工作应力比零件的极限应力2在进行疲劳强度计算时，其极限应力应为材料的____。
(1) 屈服点(2) 疲劳极限(3) 强度极限(4) 弹性极限3在常用的螺旋传动中，传动效率最高的螺纹是________。
(1) 三角形螺纹(2) 梯形螺纹(3) 锯齿形螺纹(4) 矩形螺纹4当两个被联接件不太厚时，宜采用________。
(1) 双头螺柱联接(2) 螺栓联接(3) 螺钉联接(4) 紧定螺钉联接5当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用______。
(1) 螺栓联接(2) 螺钉联接(3) 双头螺柱联接(4) 紧定螺钉联接6带传动采用张紧装置的目的是____。
(1) 减轻带的弹性滑动(2) 提高带的寿命(3) 改变带的运动方向(4) 调节带的预紧力7 设计链传动时，链节数最好取______。
(1) 偶数(2) 奇数(3) 质数(4) 链轮齿数的整数倍8 链传动设计中，当载荷大，中心距小，传动比大时，宜选用_____。
(1) 大节距单排练(2) 小节距多排练(3) 小节距单排练(3) 大节距多排练9 链传动的张紧轮应装在_____。
装订一、填空题：（1x20=20分）1、是机器与机构的总称。
2、机器能够转化或传递能量、物料和信息，和人类的劳动。
3、内燃机中的活塞与气缸壁的连接属于副中的副。
4、铰链四杆机构有________机构、________机构和_________机构三种基本类型。
5、普通V带已标准化，按截面尺寸由大到小有七种型号。
6、带传动的张紧方法包括：和。
7、按螺旋线的线数分类，螺纹可分为________螺纹和________螺纹。
8、键连接主要是用来实现轴与轴上零件之间的____________，并传递________和________。
9、为使铰链四杆机构能够顺利通过死点，常采用________________和________________的方法。
10、销的基本类型有________________和________________两种。
二、单项选择题：（2x10=20分）（）1、下列各机械中，属于机构的是。
A、千斤顶B、拖拉机C、铣床D、发电机（）2、两构件构成运动副的主要特征是。
A、两构件以点、线、面相接触B、两构件能作相对运动C、两构件是联接D、两构件既联接又能作相对运动（）3、下列机构中具有急回特性的是。
A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构D、对心曲柄滑块机构（）4、在螺旋压力机的螺旋副机构中，常用的是。
A、锯齿形螺纹B、梯形螺纹C、普通螺纹D、矩形螺纹（）5、带传动正常工作时，不能保证准确的传动比是因为带存在。
A、过载B、打滑C、弹性滑动D、张紧（）6、为了防止链传动发生咬链现象，链传动应当保证。
A、上松下紧B、上紧下松C、不松不紧（）7、能保证瞬时传动比恒定的传动是。
A、带传动B、螺旋传动C、链传动D、齿轮传动（）8、有一螺杆回转，螺母做直线运动的螺旋传动装置，螺杆为双线，导程为12mm，螺杆转2周，螺母移动距离。
A、24B、48C、36D、72（）9、当要求链传动的速度高且噪声小时，宜选用A.滚子链B.多排链C.齿形链D.单排链（）10、能构成紧连接的两种键是。
《机械设计》试卷A 卷参考答案及评分标准命题教师: 考试班级：C.牙型角的大小D. 螺距的大小 5、 当键联接强度不足时可采用双键。
使用两个平键时要求键 D 布置。
A.在同一直线上B.相隔900C.相隔1200 D 相隔1800 6、 在普通圆柱蜗杆中只有 A __________ 的轴向压力角为标准值(20 )。
A.阿基米德蜗杆B. 法向直廓蜗杆C.渐开线蜗杆D.锥面包络蜗杆7、 45号钢经调质处理，在常温下工作的轴，当计算表明其刚度不够时，应采取的正确措施是 A.改用合金钢 B.改变表面粗糙度C.增大轴的直径D. 提高轴的表面硬度8、 下面的联轴器中在工作时具有缓冲减振作用的联轴器是 D。
A.刚性联轴器B. 十字滑块联轴器C.齿式联轴器D.弹性柱销联轴器9、 在各种基本类型的向心滚动轴承中 B不能承受轴向载荷。
A.调心球轴承B. 圆柱滚子轴承C.调心滚子轴承D.深沟球轴承10、 一般转速、一般载荷工作的正常润滑的滚动轴承其主要失效形式是 _ B —。
A.滚动体碎裂B.滚动体与滚道产生疲劳点蚀 C.滚道磨损D.滚道压坏:■、判断题(每小题 1分，共10分)(V) 1、型号为7210的滚动轴承，表示其类型为角接触球轴承。
(V) 2、滚动轴承的基本额定寿命是指可靠度为90%勺轴承寿命。
(X) 3、公称接触角 ■:一「的深沟球轴承，只能承受纯径向载荷。
(X) 4、角接触球轴承的派生轴向力是由其支承的轴上的轴向载荷引起的。
(V) 5、滚动轴承的基本额定动载荷是指在载荷作用下轴承工作 转时，90嗨由承的不发生疲劳点蚀(X) 6、滚动轴承内座圈与轴颈的配合，通常采用基轴制。
、选择题(每小题 1分，共10分) C 1、 一般圆柱齿轮传动的接触强度是按 A.单对齿啮合的最高点 B. C.节点 D.2、 渐开线花键通常采用的定心方式是 A.齿侧定心 B. 外径定心 C.内径定心 D. 齿形定心3、 将齿轮的轮齿做成鼓形齿是为了减小 A.载荷沿接触线分布不均匀 B. C.冲击 D.4、 普通螺纹中同一公称直径按 _D A.升角的大小 B. 旋向啮合时的情况进行计算的。
班级 姓名 学号成绩一、单项选择题 ☎每小题 分，共 分，在每小题的四个备选答案中选出一个正确答案，并将正确的序号填入题干的括号内✆☎ ✌ ✆ ．两构件通过（ ）接触组成的运动副称为低副。
✌．面 ．点或线 ．面或线 ．点☎ ✆ ．曲柄机构中用最短杆对面的杆作机架后得到（ ）机构。
✌．曲柄摇杆 ．双曲柄 ．双摇杆 ．任意☎ ✆ ．紧螺栓连接在按拉伸强度计算时，应将拉伸载荷增加到原来的 倍，这是考虑（ ）的影响。
✌．螺纹的应力集中纯扭剪 ．扭转切应力 ．安全因素 ．载荷变化与冲击☎ ✌ ✆ ．设计✞带传动时，为防止（ ），应限制小带轮的最小直径。
✌．带内的弯曲应力过大 ．小带轮上的包角过小 ．带的离心力过大 ．带的长度过长 ☎ ✆ ．链条的节数宜采用（ ）。
✌．奇数 ．偶数 ．奇数的整倍数 ．任意数☎ ✆ ．一对标准直齿圆柱齿轮，若☪ ，☪ ，则这对齿轮的弯曲应力（ ）。
✌．б☟ б☟ ．б☞ б☞ ．б☞ б☞ ．б☞≤б☞☎ ✆ ．为了减少摩擦和磨损，蜗轮材料常采用（ ）。
✌．碳钢 ．青铜 ．合金钢 ．铸铁☎ ✆ ． 普通平键剖面尺寸根据☎ ✆来选择。
✌．传递力矩的大小 ．轴的直径 ．键的材料 ．传递的功率☎ ✆ ．（ ）型轴承主要承受轴向载荷。
✌． ． ． ． ☎ ✆ ．在载荷平稳，冲击不大，但两轴线具有一定程度的相对偏移的情况下，两轴间通常宜选（ ）联轴器。
✌．固定式刚性联轴器 ．可移式刚性联轴器 ．弹性联轴器 ．安全联轴器二、填空题（每空 分，共 分）．渐开线直齿圆柱齿轮的正确啮合条件是 两轮的模数相等 、 两轮的压力角相等 。
．键连接的主要失效形式是 较弱工作面的压溃 （静连接） 或 二者 过度磨损 （动连接）。
被联接件受横向载荷，当用普通螺栓联接时，靠 联接件间的摩擦力 来传递载荷；当用铰制孔用螺栓联接时，靠 螺杆和孔的挤压作用 来传递载荷。
浙江工业大学期终考试命题稿2014/2015学年第1学期命题注意事项:一、命题稿请用A4纸电脑打印,或用教务处印刷的命题纸,并用黑墨水书写,保持字迹清晰,页码完整。
二、两份试题必须同等要求,卷面上不要注明A、B字样,由教务处抽定A、B卷。
三、命题稿必须经学院审核,并在考试前两周交教务处。
浙江工业大学2014 /2015学年第 一 学期试卷课程 机械设计 姓名___________________________ 班级 学号___________________________ 题序 1 2 3 4 5 6 7 总评 计分命题:1、一铬镍合金钢制成的零件,在危险剖面上的最大工作应力为m ax σ＝2802mm N ,最小工作应力为min σ＝-802mm N ,危险剖面处的有效应力集小系数σk ＝1、32,尺寸系数σε＝0、85、表面状态系数σβ＝0、90,q β=1,该合金钢的机械性能为:B σ＝9002mm N ,s σ＝8002mm N ,1-σ＝4402mm N 及0σ＝8002mm N ,试: ⑴按比例绘制材料试件的极限应力简化线图;(7分)⑵按r ＝C 情况,求该材料试件对应的极限应力幅aσ',极限平均应力m σ';并标出a σ'、m σ'的位置。
(5分)2、在图示螺栓连接中采用两个M20的普通螺栓,螺栓的性能等级为4、6,安全系数S=1、5,连接件接合面间摩擦系数0.20f=,防滑系数 1.2sK=,M20螺栓的小径mmd294.171=。
⑴计算该连接允许传递的静载荷F;(6分)⑵设F为20kN,若用两个铰制孔用螺栓连接(设:连接的挤压强度足够,螺栓的性能等级为4、6,τS=2、5),计算所需铰制孔用螺栓的直径d;(6分)⑶若连接采用两个与⑵计算所得直径d一样大的普通螺栓,又要传递F为20kN的力,怎么办？请提出解决方案。
(3分)解:(1)4、6级螺栓许用拉应力[]s460=160MPa1.5Sσσ⨯==(1分)根据[]max211.32Fdσπ=⎛⎫⎪⎝⎭,可得单根螺栓允许最大轴向拉力:[]21max2291.3dF KNσπ⎛⎫⎪⎝⎭==(2分)则最大允许横向静载荷F满足:maxsK F kifF=(2分)其中:k=2为螺栓个数,i=2为摩擦面数。
一四—二O一五学年第机械设计试题（闭卷）场合，一端固定一端游动的轴系结构适合场合。
10．蜗杆导程角越大，其传动效率越_高_。
11．确定齿轮轴、实心齿轮、腹板式齿轮、轮辐式齿轮的依据是齿轮的直径。
12. 链传动不适合高速的依据是链传动时的瞬时速度与瞬时传动比呈现周期性变化，传递的速度过高时会产生剧烈的震动。
二、选择题（10分，每题1分）1．一对啮合的齿轮，小齿轮为硬齿面，大齿轮为软齿面，因此有（ d ）。
A．σH1 >σH2 ，[σ] H1> [σ]H2 ；B．σH1= σH2，[σ] H1> [σ]H2；C．σH1 <σH2 ，[σ] H1 < [σ] H2 ；D．σH1 >σH2，[σ] H1≠[σ]H2。
2．在滑动轴承中，下列说法哪一个是正确的（）。
A．巴氏合金只能做轴承衬B．青铜只能做轴承套C．粉末冶金轴承只能做轴承衬D．铸铁能用于低速重载传动3. 公称接触角为0的滚动轴承，一般不能承受轴向载荷，但有一种轴承例外，它的类型代号是（ b ）。
A．5 B．6 C．N D．NA4．外载荷是轴向载荷的紧螺栓联接，设预紧力为F o，工作拉力为F，残余预紧力为F1, 则螺栓受的总拉力F2（ b ）。
A. ＝F o＋FB.＜F o＋FC.=F o＋F1D.＜F o＋F15. 如右图所示，一恒定力F作用在转动的心轴上，则轴上a点所受的弯曲应力是（）。
A．脉动循环变应力B．静应力C．对称循环变应力D．非对称循环变应力6．.验算时若发现材料为45号钢的轴刚度不够，应当采取的措施为（c ）。
A．改为合金钢轴B．改为滚子轴承C．增加轴的直径D．对轴的表面进行强化处理7．圆柱齿轮传动，当齿轮直径不变，而减少模数时，可以（a ）A．提高轮齿的弯曲强度B．提高轮齿的接触强度C．提高轮齿的静强度D．改善传递的平稳性8．角接触轴承承受轴向负荷的能力随接触角α的增大而（a ）。
A．增大B．减少C．不变D．增大或减少随轴承型号而定9．有一减速装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（）为好。
合肥工业大学 2014-2015学年第 1 学期《机械设计基础》试卷（ A 卷）考试方式：闭卷本试卷考试分数占学生总评成绩的80 %复查总分总复查人一、选择题：本大题共10个小题，每小题2分，共20分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．连杆机构在运动过程中只要存在_ __角，该机构就具有急回作用。
( )A．压力角 B.极位夹角C．传动角 D.摆角2．平面连杆机构中，当传动角γ较大时，则( )A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是( )A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变4．渐开线齿轮实现连续传动时，其重合度为( )A．ε<0 B.ε=0 C.ε<1 D. ε≥15．下列四种螺纹中，自锁性能最好的是( )A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹6．传动时每个齿轮的几何轴线都是固定的，这种轮系称为（）A 行星轮系B 差动轮系C 定轴轮系D 转化轮系7．螺纹联接的自锁条件是( )A．λρ≤ B. λρ≥C．vλρ≥ D.vλρ≤8．小带轮直径d1应大于或等于规定的最小直径d min，若d1过小，则带的将过大而导致带的寿命降低。
（）A弯曲应力 B 离心应力C 紧边拉应力D 松边拉应力9．带传动过程中，带承受变应力。
最大应力发生在的接触处。
（）A 紧边与大轮B 松边与大轮C 紧边与小轮D 松边与小轮10．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为( )A．10% B. 80% C.90% D.99%二、填空题：本大题共5个小题，每空1分，共10分。
把答案填在题中横线上。
11．两构件通过或接触组成的运动副称为高副。
平面高副引入个约束。
