RD120619MA-MEA01_水滴角量测仪使用说明书

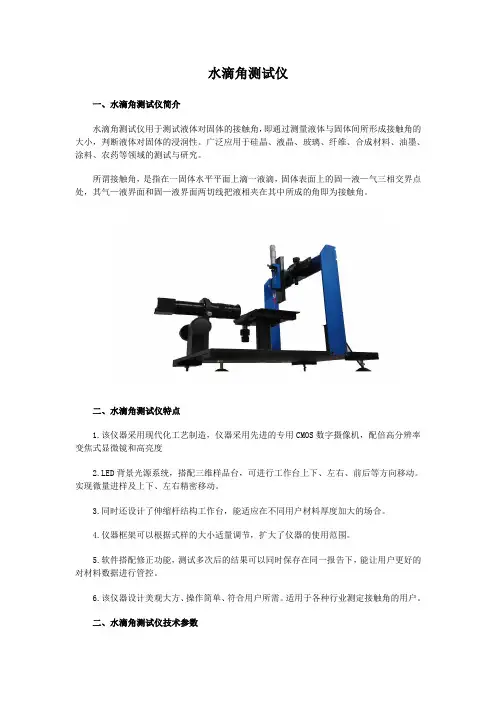

水滴角测试仪一、水滴角测试仪简介水滴角测试仪用于测试液体对固体的接触角，即通过测量液体与固体间所形成接触角的大小，判断液体对固体的浸润性。

广泛应用于硅晶、液晶、玻璃、纤维、合成材料、油墨、涂料、农药等领域的测试与研究。

所谓接触角，是指在一固体水平平面上滴一液滴，固体表面上的固—液—气三相交界点处，其气—液界面和固—液界面两切线把液相夹在其中所成的角即为接触角。

二、水滴角测试仪特点1.该仪器采用现代化工艺制造，仪器采用先进的专用CMOS数字摄像机，配倍高分辨率变焦式显微镜和高亮度2.LED背景光源系统，搭配三维样品台，可进行工作台上下、左右、前后等方向移动。

实现微量进样及上下、左右精密移动。

3.同时还设计了伸缩杆结构工作台，能适应在不同用户材料厚度加大的场合。

4.仪器框架可以根据式样的大小适量调节，扩大了仪器的使用范围。

5.软件搭配修正功能，测试多次后的结果可以同时保存在同一报告下，能让用户更好的对材料数据进行管控。

6.该仪器设计美观大方、操作简单、符合用户所需。

适用于各种行业测定接触角的用户。

二、水滴角测试仪技术参数1.接触角测量范围：0-180°2.接触角测量精度：±0.1°3.接触角测试方法：座滴法4.接触角分析方法：手动水平测量，手动斜面测量，宽高测量法，人工切线法5.2的n次定倍高清显微镜6.数码CMOS摄像机7.录像/回播8.瞬间截图9.录像任意电影单张导出10.工作台面尺寸：100mm*120mm11.工作台面尺寸：100mm*120mm12.工作台移动：上下50mm 左右50mm 前后30mm13.工作台上下伸缩：30mm14.工作台固定板移动：前后150mm15.进样器移动：前后80mm(微调3mm)16.试样尺寸：100mm(宽)*80mm(厚)*~17.仪器外形尺寸：320mm(宽)*530mm(长)*430mm(高)本水滴角测试仪由昆山海达仪器提供，转载请注明。

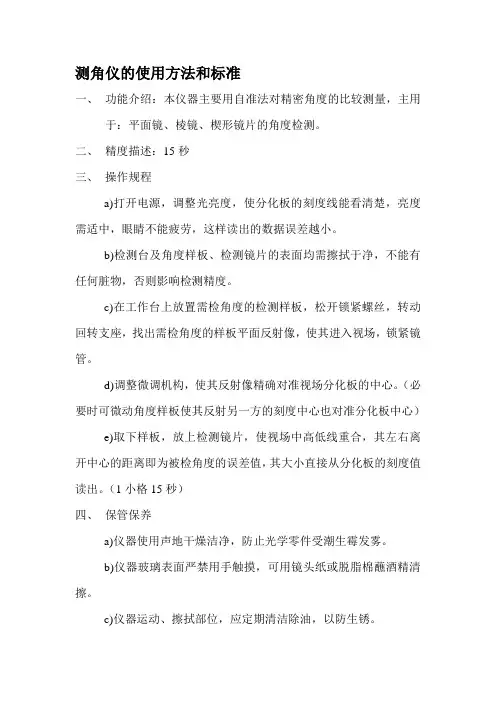

测角仪的使用方法和标准
一、功能介绍：本仪器主要用自准法对精密角度的比较测量，主用
于：平面镜、棱镜、楔形镜片的角度检测。

二、精度描述：15秒
三、操作规程
a)打开电源，调整光亮度，使分化板的刻度线能看清楚，亮度需适中，眼睛不能疲劳，这样读出的数据误差越小。

b)检测台及角度样板、检测镜片的表面均需擦拭于净，不能有任何脏物，否则影响检测精度。

c)在工作台上放置需检角度的检测样板，松开锁紧螺丝，转动回转支座，找出需检角度的样板平面反射像，使其进入视场，锁紧镜管。

d)调整微调机构，使其反射像精确对准视场分化板的中心。

（必要时可微动角度样板使其反射另一方的刻度中心也对准分化板中心）
e)取下样板，放上检测镜片，使视场中高低线重合，其左右离开中心的距离即为被检角度的误差值，其大小直接从分化板的刻度值读出。

（1小格15秒）
四、保管保养
a)仪器使用声地干燥洁净，防止光学零件受潮生霉发雾。

b)仪器玻璃表面严禁用手触摸，可用镜头纸或脱脂棉蘸酒精清擦。

c)仪器运动、擦拭部位，应定期清洁除油，以防生锈。

d)仪器搬动时应轻拿轻放，切勿冲击振动。

e)仪器停用后及时关掉电源，按掉插头，盖上防尘布。

五、注意事项
a)每次使用仪器前需确认校验日期，若过期需通知校验员校正
后方可使用。

水滴角测量仪的测量测量仪解决方案固体材料的物理化学性质常用的测试指标为接触角值。

为了将测试数据进行可比较或对固体材料的性质进行规范、统一的评估；通常接受水接触角值也称为水滴角值来表征固体材料的性质。

而测试水滴角的分析测试仪器即为水滴角测量仪。

水滴角测量仪测值的核心应包括：1、水滴角测量仪测值水滴角值时接受何种水？或探针液体所用的水的表面张力值是多少？是否稳定？通常情况下接受二次蒸馏水作为测试水滴角值的探针液体。

众所周知，温度不同，水的表面张力值通常也会变化。

20度时，二次蒸馏水的表面张力值为72.8mN/m，25度时蒸馏水的表面张力值为72mN/m。

因而，接受水滴角测试仪测得的水接触角值或水滴角值因不同的表面张力值的探针蒸馏水而略有不同。

同时，使用过专业十万分之一分析天平作为核心称重传感器的表面张力仪的用户会知道；假如水受污染（比如将手指放入到测试蒸馏水中），表面张力值会有明显变化；即水的表面张力值测试很敏感，特别简单受到污染；因而此时假如用污染后的只有65mN/m左右的蒸馏水去测试固体材料的接触角值时，测值结果与标准的蒸馏水表面张力值为72mN/m时，会存在明显的区分。

2、水滴角测试仪的基本原理是什么？目前市场上有很多自称是“水滴角测量仪”的分析仪器；通常这些仪器是将卧式显微镜或平整度分析仪加添一个进液装置后，再接受简单的量角度软件（如圆拟合分析工具、椭圆拟合分析工具）进行测量。

通过如上描述，用户就会明显看出，这样的仪器只能是基于显微镜的一个量测二维条件下的水滴轮廓的角度的工具而已。

如上所述，水滴角值是表征固体材料物理化学性质值，这个值属于物理化学领域。

且由于如下固体材料客观存在的原因：（1）表面粗糙度：导致各视角条件下角度可能有不同；（2）化学多样性：比如生锈的铁锈位置与没有生锈的位置，膜表面的不均匀等等；（3）异构性：表面的晶体生长方向、如水稻叶表面一张的经纬方向不同等。

造成了客观存在的侧视条件下测试水滴角值时在三维角度下易形成的左、右、前、后各位置的不同接触角值的变化。

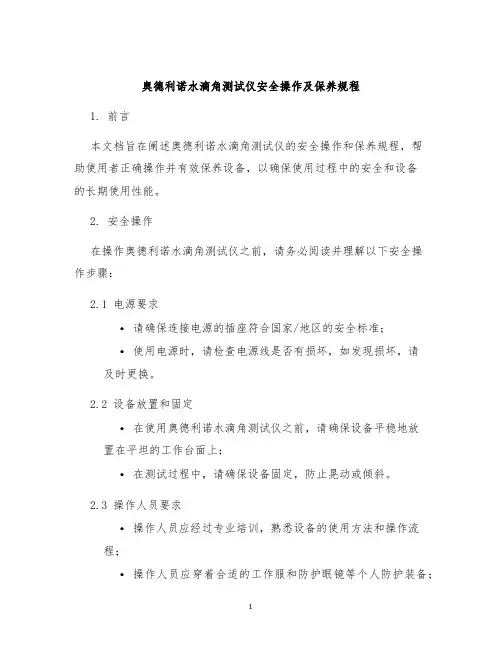

奥德利诺水滴角测试仪安全操作及保养规程1. 前言本文档旨在阐述奥德利诺水滴角测试仪的安全操作和保养规程，帮助使用者正确操作并有效保养设备，以确保使用过程中的安全和设备的长期使用性能。

2. 安全操作在操作奥德利诺水滴角测试仪之前，请务必阅读并理解以下安全操作步骤：2.1 电源要求•请确保连接电源的插座符合国家/地区的安全标准；•使用电源时，请检查电源线是否有损坏，如发现损坏，请及时更换。

2.2 设备放置和固定•在使用奥德利诺水滴角测试仪之前，请确保设备平稳地放置在平坦的工作台面上；•在测试过程中，请确保设备固定，防止晃动或倾斜。

2.3 操作人员要求•操作人员应经过专业培训，熟悉设备的使用方法和操作流程；•操作人员应穿着合适的工作服和防护眼镜等个人防护装备；•切勿将手指或其他物体放在设备的测试区域，在测试过程中要保持安全距离。

2.4 使用注意事项•请勿将设备用于非正常的测试，如试验超出设备设计范围或违反使用说明；•使用完毕后，请先关闭设备的电源，再进行清洁和保养。

3. 设备保养3.1 清洁•在清洁奥德利诺水滴角测试仪之前，请先断开电源；•使用干净柔软的布或吹气器清除设备表面的灰尘和污垢；•注意避免使用腐蚀性或研磨性的清洁剂，以免损坏设备表面。

3.2 定期校准•建议定期校准奥德利诺水滴角测试仪，确保测试结果的准确性；•根据设备使用说明，按照校准程序进行操作。

3.3 维护•定期检查设备的加热元件和冷却系统，确保其正常运行；•检查设备的电源线和连接线是否有损坏，如有问题及时更换；•如发现设备有异常，应立即停止使用并联系售后服务。

4. 维修与故障排除4.1 维修•如需维修奥德利诺水滴角测试仪，请联系专业维修人员或售后服务；•请勿私自拆卸或修理设备，以免造成设备受损或人员受伤。

4.2 故障排除以下列举了一些常见故障及解决方法供参考： * 若设备无法开机，请检查电源线是否连接松动或插座是否正常； * 若测试结果异常，请确认测试环境是否符合设备要求，并重新测试； * 若设备显示异常，如出现乱码或功能失灵，请联系售后服务。

水滴角测量仪器操作步骤详细说明水滴角测量仪主要是用来测试物体表面的接触角角度，通过水滴角度来分析判定物体表面的附着力、粘接性、疏水性、洁净度等重要指标，主要用在手机玻璃镀膜疏水性测试、相机镜头防指纹镀膜喷涂、LED电子元件邦定前洁净度分析、防水防腐材料研发生产等行业中。

随着手机行业的发展，手机盖板，手机膜的表面处理性已越来越受到重视，许多厂家都希望通过接触角测试仪来测试各种手机盖板和保护膜的疏水性，来判断手机玻璃盖板的表面疏水程度，作为水滴接触角测量仪的生产厂家，我司生产的仪器已覆盖到珠三角多个手机供应链生产厂家，在手机行业已处于主要地位。

我司的半自动款水滴角测量仪SDC-100仪器测量水滴角数据准确，深受广大用户的喜爱。

晟鼎精密的水滴角测试仪有手动注液，自动注液，全自动款水滴角测试仪，测量方法有：圆法；切线法，椭圆法；L-Y法和彳微分圆（微攵分椭圆法）。

以下，是晟鼎精密的接触角测量仪详细的测试步骤。

测试液体：纯净水测试仪器：SDC-10O水滴角测量仪测试样品：普通手机盖板第一步：打开水滴角测试仪，和与之相连接的电脑ft第二步：手动滴液（自动滴液），手机行业的滴液标准是1-2微升。

晟鼎精密的滴液精度可达0.01微升。

滴液后通过上升样品台接到水滴角。

第三步：上升样品台接到水滴。

首先调整水平，再把试样置于工作台上，利用微量进样器调整液滴的量，使在针头形成液滴，转动旋钮使工作台上移，让试样表面与液滴接触，再下移工作台，试样上即可留下液滴。

第四步：点击冻结后，即可按下述方法进行接触角的测量。

将所显示的测量尺通过点击快捷按钮左移或右移或上移或下移移至，测量尺与液滴边缘相切。

然后点击下移下移测量尺将交叉点与液滴边缘重合，点击左旋按钮，将测量尺与液滴一边相交，再点击计算，即可求出接触角.软件一键分析接触角度。

方便快捷准确。

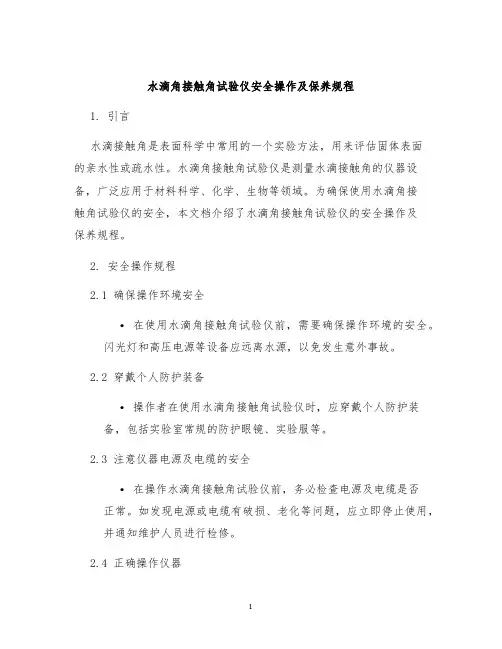

水滴角接触角试验仪安全操作及保养规程1. 引言水滴接触角是表面科学中常用的一个实验方法，用来评估固体表面的亲水性或疏水性。

水滴角接触角试验仪是测量水滴接触角的仪器设备，广泛应用于材料科学、化学、生物等领域。

为确保使用水滴角接触角试验仪的安全，本文档介绍了水滴角接触角试验仪的安全操作及保养规程。

2. 安全操作规程2.1 确保操作环境安全•在使用水滴角接触角试验仪前，需要确保操作环境的安全。

闪光灯和高压电源等设备应远离水源，以免发生意外事故。

2.2 穿戴个人防护装备•操作者在使用水滴角接触角试验仪时，应穿戴个人防护装备，包括实验室常规的防护眼镜、实验服等。

2.3 注意仪器电源及电缆的安全•在操作水滴角接触角试验仪前，务必检查电源及电缆是否正常。

如发现电源或电缆有破损、老化等问题，应立即停止使用，并通知维护人员进行检修。

2.4 正确操作仪器•操作者应通过仪器的操作说明书熟悉仪器的使用方法和操作步骤。

严禁未经培训或未授权的人员操作水滴角接触角试验仪。

2.5 避免反复打开和关闭仪器•反复打开和关闭水滴角接触角试验仪可能会损坏仪器的部件并影响其正常运行。

操作者在使用完毕后，应按照操作规程正确关闭仪器。

2.6 避免过度拉伸仪器电缆•拉伸仪器电缆可能导致电缆破损。

在使用水滴角接触角试验仪时，操作者应避免过度拉伸或扭曲仪器电缆。

2.7 注意试样处理•操作者在进行试样处理时，应避免使用有刺激性的化学品或易燃物品，以免对人身安全和仪器设备造成伤害。

3. 保养规程3.1 定期清洁仪器表面•使用水滴角接触角试验仪一段时间后，仪器表面可能会积累灰尘或杂质。

操作者应定期清洁仪器表面，使用干净的软布或棉纱蘸取适量的清洁剂进行擦拭。

3.2 定期校准仪器•水滴角接触角试验仪的精确度需要定期校准。

操作者应按照仪器的说明书要求，定期进行校准操作，确保仪器的测试结果准确可靠。

3.3 注意防潮防尘•水滴角接触角试验仪应存放在干燥、通风的地方，避免接触水分和灰尘。

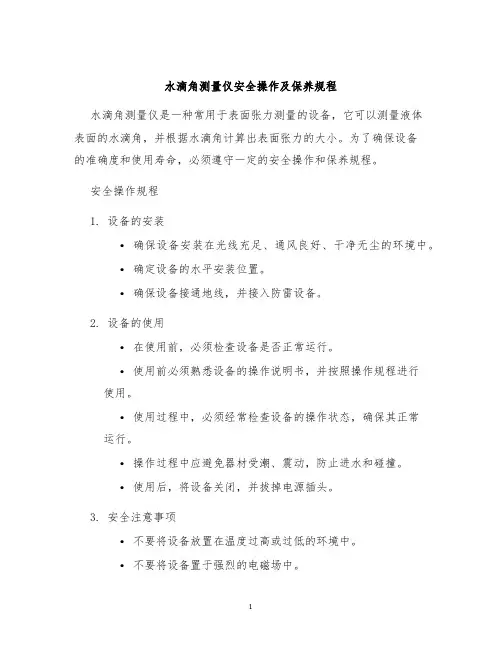

水滴角测量仪安全操作及保养规程水滴角测量仪是一种常用于表面张力测量的设备，它可以测量液体表面的水滴角，并根据水滴角计算出表面张力的大小。

为了确保设备的准确度和使用寿命，必须遵守一定的安全操作和保养规程。

安全操作规程1. 设备的安装•确保设备安装在光线充足、通风良好、干净无尘的环境中。

•确定设备的水平安装位置。

•确保设备接通地线，并接入防雷设备。

2. 设备的使用•在使用前，必须检查设备是否正常运行。

•使用前必须熟悉设备的操作说明书，并按照操作规程进行使用。

•使用过程中，必须经常检查设备的操作状态，确保其正常运行。

•操作过程中应避免器材受潮、震动，防止进水和碰撞。

•使用后，将设备关闭，并拔掉电源插头。

3. 安全注意事项•不要将设备放置在温度过高或过低的环境中。

•不要将设备置于强烈的电磁场中。

•不得私自拆卸设备。

•操作过程中，避免接触任何活动部件，以免发生危险。

设备的保养规程1. 设备的清洁•定期对设备进行清洁，保持其干净无尘。

•清洁时，使用软布擦拭，不要使用带有化学成分的清洁剂。

•不要将设备直接浸泡在水中。

2. 设备的存储•当设备闲置时，应妥善存放，并避免长时间不使用。

•存放时，尽量避免潮湿、过热和震动的环境。

•存放期间，应定期对设备进行检查，确保其状态良好。

3. 设备的保养•定期对设备进行保养，检查电源线和插头是否正常，清除积尘。

•定期对设备进行校准，保持其准确度。

•如发现设备故障，应及时联系专业技术人员进行维修。

总结水滴角测量仪是一项非常重要的实验室设备，在使用过程中必须注重安全操作和保养规程。

遵循以上规程，可以确保设备的正常运行和使用寿命，同时也可以保护使用者的人身安全。

企业标准水滴角测试规范版本 V1.02015年x月x日批准发布 2015年x月x日生效实施1．目的1.1通过接触角测试仪来检测我司防指纹油TP表面特性，间接分析玻璃表面疏水程度，以此判断产品表面防污力。

2.范围2.1本标准适用于xxxxx公司所有产品周期内各阶段防指纹油TP产品。

3.职责3.1 测试部负责整机产品测试规范的制定、测试方法开发，文件的修订与发放，执行产品测试，测试数据收集，评估测试规范的有效性和合理性。

4.样品数量/测试设备4.1测试设备：水滴测试仪4.2样品数量：如下每种状态不少于2pcs4.2.1测试前样品2pcs4.2.2钢丝绒摩擦后样品2pcs5.术语解释（可选）/引用标准（可选）5.1水滴角：固、液、气三相交界面处间气-液相界面与固-液相界面之间的夹角，通过液体-固体-气体接合点在水珠曲线的终点和固体表面的接触点测定分析表面洁净度(亲水性、疏水性)6.主要参数6.1 接触角测量范围：0-180°接触角测量精度：+/-0.16.2接触角测试方法：座滴法6.3数码CMOS摄像机6.4工作台面尺寸：100mm*120mm6.5工作台面移动：上下50mm 、左右50mm、前后30mm6.6工作台上下伸缩：30mm6.7工作台固定板移动：前后150mm6.8进样器移动：上下100mm 左右100mm6.9显微镜移动：前后80mm（微调3mm)7.测试程序7.1 开启与水滴角设备连接的电脑，按下水滴角设备开关按扭，打开桌面图标”Contactantlemeter”页次第4 页共6 页软件,对标准块中角度进行校正，方法同水滴角测试相同，只是不用滴液。

（校准块-图1）7.2在软件界面上方工具栏中打开摄像机图标，界面窗口内可以看到恍惚的自然图像，用手在镜头前左右移动可以从计算机软件窗口中看到移动情况，可及时发现针头。

7.3通过针头位置调整机构，调整针头上下位置，首先向下移动滴液针头，停在镜头水平线以下位置，然后左右调整针头，当软件图像显示窗口出现针头虚影时停止。

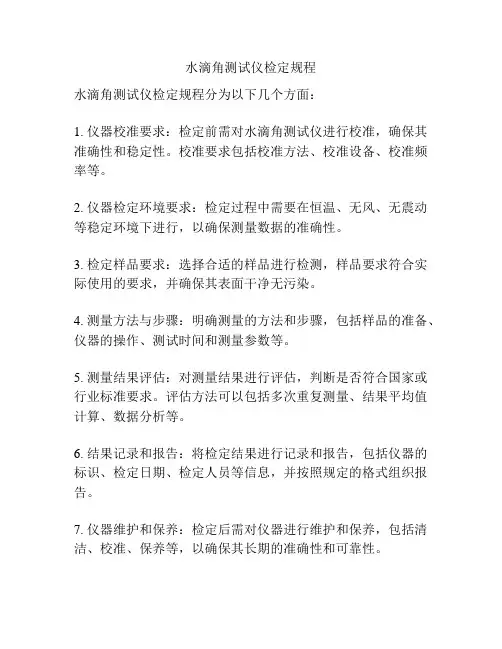

水滴角测试仪检定规程
水滴角测试仪检定规程分为以下几个方面：
1. 仪器校准要求：检定前需对水滴角测试仪进行校准，确保其准确性和稳定性。

校准要求包括校准方法、校准设备、校准频率等。

2. 仪器检定环境要求：检定过程中需要在恒温、无风、无震动等稳定环境下进行，以确保测量数据的准确性。

3. 检定样品要求：选择合适的样品进行检测，样品要求符合实际使用的要求，并确保其表面干净无污染。

4. 测量方法与步骤：明确测量的方法和步骤，包括样品的准备、仪器的操作、测试时间和测量参数等。

5. 测量结果评估：对测量结果进行评估，判断是否符合国家或行业标准要求。

评估方法可以包括多次重复测量、结果平均值计算、数据分析等。

6. 结果记录和报告：将检定结果进行记录和报告，包括仪器的标识、检定日期、检定人员等信息，并按照规定的格式组织报告。

7. 仪器维护和保养：检定后需对仪器进行维护和保养，包括清洁、校准、保养等，以确保其长期的准确性和可靠性。

以上是水滴角测试仪检定规程的一般要求，具体的规程可能会根据实际情况和要求进行调整。

此外，也需要参考相关的标准、法规和行业规范进行实施。

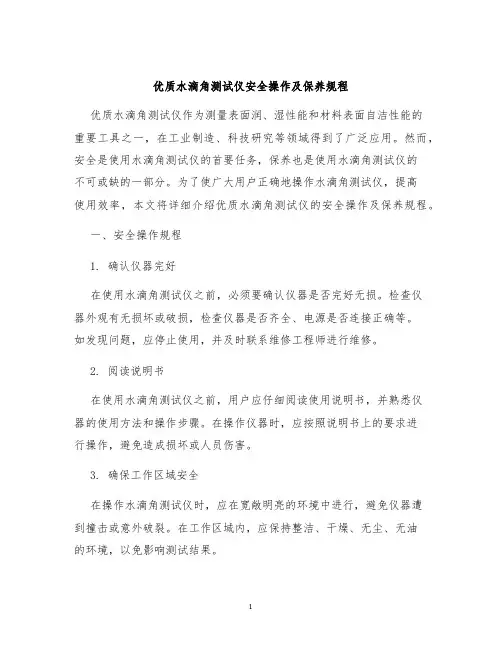

优质水滴角测试仪安全操作及保养规程优质水滴角测试仪作为测量表面润、湿性能和材料表面自洁性能的重要工具之一，在工业制造、科技研究等领域得到了广泛应用。

然而，安全是使用水滴角测试仪的首要任务，保养也是使用水滴角测试仪的不可或缺的一部分。

为了使广大用户正确地操作水滴角测试仪，提高使用效率，本文将详细介绍优质水滴角测试仪的安全操作及保养规程。

一、安全操作规程1. 确认仪器完好在使用水滴角测试仪之前，必须要确认仪器是否完好无损。

检查仪器外观有无损坏或破损，检查仪器是否齐全、电源是否连接正确等。

如发现问题，应停止使用，并及时联系维修工程师进行维修。

2. 阅读说明书在使用水滴角测试仪之前，用户应仔细阅读使用说明书，并熟悉仪器的使用方法和操作步骤。

在操作仪器时，应按照说明书上的要求进行操作，避免造成损坏或人员伤害。

3. 确保工作区域安全在操作水滴角测试仪时，应在宽敞明亮的环境中进行，避免仪器遭到撞击或意外破裂。

在工作区域内，应保持整洁、干燥、无尘、无油的环境，以免影响测试结果。

4. 使用适当的标样在进行水滴角测试时，应使用适当的标样，保证测试结果准确可靠。

不要使用未经验证的标样或不清洁的标样，也不要在同一个标样上多次测试，以避免结果误差。

5. 保持仪器稳定在操作水滴角测试仪时，应保持仪器稳定。

不要移动仪器、拆卸仪器、改变仪器固定方式或在工作过程中干扰仪器的稳定性。

6. 注意人员安全在测试过程中，应注意人员安全。

不要触摸测试样品，以及测试过程中的其他部件。

不要强制关闭设备或使用损坏的设备，避免造成人员伤害或设备损坏。

7. 处理废弃物在完成测试之后，应按照相关规定处理测试废弃物，以避免对环境造成影响。

同时，也要将仪器和测试样品等进行及时清理，以保证仪器的正常使用。

二、保养规程1. 定期维护为了确保水滴角测试仪的正常使用和测试效果的准确可靠，建议定期对设备进行维护。

清理和维护轨迹、角度及光学元件、控制系统、样品盘等主要部件，保证设备的正常使用。

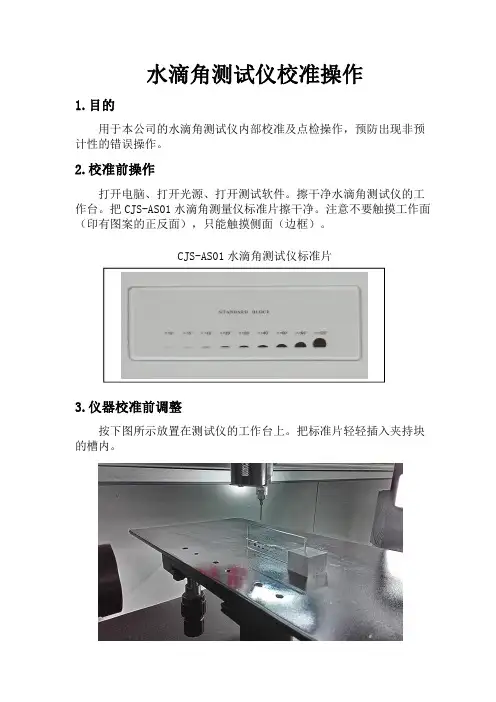

水滴角测试仪校准操作1.目的用于本公司的水滴角测试仪内部校准及点检操作，预防出现非预计性的错误操作。

2.校准前操作打开电脑、打开光源、打开测试软件。

擦干净水滴角测试仪的工作台。

把CJS-AS01水滴角测量仪标准片擦干净。

注意不要触摸工作面（印有图案的正反面），只能触摸侧面（边框）。

CJS-AS01水滴角测试仪标准片3.仪器校准前调整按下图所示放置在测试仪的工作台上。

把标准片轻轻插入夹持块的槽内。

上下调整工作台，使屏幕上能够观察到水滴角测量仪标准片的图案。

前后移动调整标准片，使其图案清晰。

调整仪器的光源，使图案明暗分明，使软件容易自动提取边缘。

4.校准操作按下冻结按钮，使图形冻结，选用基点或自动方式测量图案。

每年要进行一次校准操作，校准需要测量全部图案，分别是3°、5°、10°、20°、30°、40°、60°、90°、120°。

每个图案测量完后按激活另外测量其他图案的数据。

把数据记录在专用的表格中，以备检查。

每天需要进行点检工作，点检可只测量120°的图案。

5.校准结果的判定测量结果要与说明书上的实际值做比较，不是上面刻的数值。

接触角（水滴角）测量结果与说明书上的实际值相差不应超过下表所列。

如果都在范围内，则结果合格。

接触角（水滴角）角度允差3°、5°±1.5°10°、20°、30°、40°、60°、90°、120°±1°如果超过以上要求，请排除人员等特殊原因，并务必重复测量3次，取平均值，如平均值与说明书上的实际值仍然超过，则报告主管，必要时请厂家修理。

5.校准后的工作校准完毕后需要把水滴角测试仪标准片擦干净、用专用纸包好并放入专用盒子内。

关闭测试软件、关闭光源、关闭电脑。

水滴角测量仪液滴法操作步骤介绍测量仪技术指标水滴角测量仪接受现代化工艺制造，仪器接受先进的专用CMOS 数字摄像机，配倍高辨别率变焦式显微镜和高亮度LED背景光源系统，搭配三维样品台，可进行工作台上下、左右、前后等方向移动。

实现微量进样及上下、左右精密移动。

同时还设计了伸缩杆结构工作台，能适应在不同用户材料厚度加大的场合。

水滴角测量仪框架可以依据式样的大小适量调整，扩大了仪器的使用范围。

软件搭配修正功能，测试多次后的结果可以同时保存在同一报告下，能让用户更好的对材料数据进行管控。

水滴角测量仪液滴法操作步骤：首先调整水平，再把试样置于工作台上，用弹片压紧，利用微量进样器调整液滴的量，使在针头形成液滴，转动旋钮使工作台上移，让试样表面与液滴接触，再下移工作台，试样上即可留下液滴，点击后，即可按下述方法进行接触角的测量。

水滴角测量仪测量的方法有三点法测量，只需要点三点就可以测量出角度，特别快捷。

水滴角测量仪新表面表征、表面纯度测试、固体表面处理评价、液体配方设计、表面清洁度分析、等离子清洗效果分析、固液体之间或固体黏驸特性讨论、表面印刷性能的表征、玻璃（包括塑料或金属等固体）表面润湿性讨论、分析表面改性等。

水滴角测试仪半导体，平面显示器、光学行业掩膜亲水性测量；表面清洁与附着质量测量；油墨附着度测量；催化剂测量；胶水胶体性质相容性测量；染料的紧扣度；晶圆的干净度测量；CMP的讨论测量、光阻与显影剂的讨论。

水滴角测量仪紧要用于测量液体对固体的接触角、水滴角、亲水角、润湿角，分析固体表面的润湿行为，广泛适用于石油、化工、医药、电力、印刷、学校等科学讨论领域。

水滴角测量仪紧要用于测量液体对固体的静态接触角。

分析固体表面的润湿行为，计算表面自由能（固体表面张力），设计构造建立在模块化的概念上，制造上选用精致的工业铝型材为主体，它为您的应用和选择供应了很大的快捷性。

电子测量仪器有哪些分类？电子测量仪器有哪些分类？通过本文像大家认真介绍一下：1、模拟式电压表模拟多用表（即指针式万用表VOM）、数字电压表、数字多用表（即数字万用表DMM）都属此类。

水滴角测试仪安全操作及保养规程一、前言水滴角测试仪是一种广泛应用于涂料、油墨、塑料、医疗器械、食品等行业中的测量设备。

在使用过程中，必须严格遵守安全操作规程，以确保设备和人员的安全。

本文将介绍水滴角测试仪的安全操作规程和保养方法。

希望能为用户提供一份完整的使用指南，保障使用效果和使用者的安全。

二、安全操作规程1. 器材选择在使用水滴角测试仪前，必须保证仪器处于良好状态，检查设备的表面是否有损伤并确保测量装置清洁无异物。

2. 仪器放置水滴角测试仪应该放置在水平位置，避免倾斜和震动。

放置时，应该保持仪器的底部清洁，并防止清洁液体外部进入。

3. 电源及线路水滴角测试仪可以通过插头与电源连接，必须确保电源线暴露出的线位与连接点齐平，并且电源与仪器接插口必须保持良好。

4. 操作人员在使用水滴角测试仪之前，必须经过专业培训或指导，熟悉仪器的操作方法和安全规程。

5. 清洁及维护使用水滴角测试仪之后，必须进行仪器的清洁与维护。

清洁时应该使用干燥刷子轻轻刷拭仪器表面，防止细节部位积灰，影响仪器质量和精度。

三、保养方法1. 仪器存放长时间不使用水滴角测试仪时，应该将其存放在干燥、通风、温度适宜的环境中。

如有条件，可以借助专业的工具箱或包装箱，避免设备碰撞或受损。

2. 维护定期水滴角测试仪的零部件需要定期进行维护和更换。

在进行更换或维护时，应该选择正规厂家的原装零部件，避免使用非原装零部件导致的安全危险。

3. 清洁方法清洗水滴角测试仪应以轻微电晕的方式进行。

使用纯净水或专业清洗液，轻柔地清除沉积在仪器上的污垢，避免使用腐蚀性强的清洗液。

4. 注意储存水滴角测试仪的实验环境应保持良好，避免放置在潮湿、高温或者远离阳光的环境中。

设备的储存环境温度应保持在0~50摄氏度之间，注意避免长时间不使用和接触恶劣环境条件。

四、总结通过本文的介绍，我们了解到使用水滴角测试仪时需要严格遵守安全规程，保障设备和人员的安全。

同时，需要注意仪器的定期维护和清洗，避免设备老化和调整的精度降低。

简单操作指IMS-W8B-1红外水份仪简明操作方法一、怎样修改水份显示。

（即修改截距）（此项很重要）1、当发现仪器显示有较大偏差时，应及时用烘箱法与仪器显示值进行比对并加以修正（即修改水份显示值）。

2、烘箱法是校正水份仪的基准，只有通过现场取样做烘箱比对才能判断仪器显示准确与否。

每次取样时间最好在生产正常1小时以后，这时水份仪及生产控制系统均进入稳态。

取样应尽量在水份平稳时进行（水份波动最好上下不要超过0.2）。

取样点应在光斑位置后20-40公分处的物料表面。

3、校正一次水份仪，所取的样品不能太少，建议取样数量要≥5个。

在样品中去伪存真，找出统计规律后再加以修正。

采样数量越多，可靠性准确性就越高。

烘箱法用国标法：100度烘2小时。

天平的精度要求准确到1‰克，烘烤被测物料的器皿最好用铝盒（导热性要好）。

4、如何修改水份显示（即截距）举例：修改水份显示（即截距）方法如下：●在正常工作状态下按显示箱面板“设置”键，显示“-01-”（即当前通道号）。

●按显示箱面板“截距”键，这时会显示某一数值（即原来截距）。

●要求显示值增大，则按显示箱面板“增加”键；要求显示值减小，则按“减少”键。

增加或减少的数值就是仪器显示值和实际水份（烘箱值）的差值。

●按“确定”键予以确认，显示值面板显示“--16”。

●按“设置”键，水份仪显示修改后的水份值。

二、阻尼时间的含义。

阻尼可以理解为仪器对物料含水率的响应时间。

物料水份均匀度好，阻尼时间可以小些，如15秒；物料均匀度差，阻尼时间可以适当大些，如15-45秒。

阻尼的作用是可以滤去由于物料中微小团粒水份的突变而产生的尖脉冲。

阻尼时间小，反应灵敏，但数字显示跳动较大，视觉上也很不舒服；阻尼太大，反应会有些迟钝。

一般情况下15-35秒为好。

怎样修改阻尼时间：●在正常工作状态下按显示箱面板“设置”键，显示“-01-”（即当前通道号）。

●按显示箱面板“阻尼”键，这时会显示某一数值（即原来的阻尼时间）。

水滴角测量仪液滴法的相关操作水滴角测量仪是一种用于测量固体表面上液体接触角的仪器，其测量原理基于Young-Laplace方程。

液滴法是其中的一种常用的测量方法，本文将介绍液滴法在水滴角测量中的相关操作。

实验器材在进行液滴法测量之前，需要准备以下实验器材：•水滴角测量仪•余液收集器及其槽底•环境温度计•微量移液器或滴管•静电支撑器•纯水或其他待测液体操作步骤1. 测量前的准备在进行测量前，需要保证以下几点：•环境干燥无风，避免对液滴的干扰•待测液体的温度稳定在室温或测量要求的温度•实验器材干净无水迹、无尘埃和油脂2. 待测液体的添加将待测液体加入余液收集器的槽中，至少超过1/3的高度。

使用微量移液器或滴管，在液面上方滴入恰当量的纯水（或其他液体），使得液滴大小适当，且液体与槽内液面齐平。

3. 液滴基准点的设置通过微调静电支撑器，使得液滴基准点接触到待测表面，同时调整液滴的大小，以达到适当的测量要求。

4. 测量液滴的接触角在液滴与待测表面接触的边缘处，观察液滴外围的形态特征，包括液滴周围的白色干涸带和液滴表面的局部凸起等。

使用水滴角测量仪测量液滴基准点的接触角，重复多次测量求平均。

考虑因素在进行液滴法测量时，需要考虑以下因素：•液滴的大小和形态•待测表面的性质•环境温度和湿度其中，液滴大小和形态一般由实验者通过微量移液器或滴管进行控制；待测表面的性质会直接影响到液滴与表面接触的情况，因为它决定了液滴在表面上能否形成平衡的三相界面；环境温度和湿度等因素会对液滴的形态和液滴基准点的位置产生影响，因此需要在测量前记录好环境温度和湿度。

总结液滴法是水滴角测量中一种常见的测量方法，在实验中需要注意实验器材的选择和操作步骤的严谨性，以免影响测量结果的准确性。

同时在测量过程中需要考虑多个因素，综合分析得到液滴角的正确值。

水滴角测量仪器操作步骤1.准备工作：-将仪器放置在干燥、无风的实验环境中，避免风力对水滴的影响。

-准备好所需的实验样品，并确保表面干净、平整。

2.打开仪器：-按下仪器上的开关按钮，确保仪器通电。

3.设置仪器参数：-通过仪器面板上的按钮，选择适当的参数，如：速度、温度等。

这些参数将影响实验结果的准确度。

4.校准仪器：-打开仪器自检功能，检查仪器是否正常工作、刻度是否准确。

-根据仪器说明书，使用所提供的标准样品进行校准。

5.准备测量样品：-将待测样品放在仪器上的台面上。

确保样品表面整洁，无灰尘或污渍。

6.定位相机：-通过仪器上的相机调节装置调整相机位置，使其能够清晰、准确地显示待测样品的图像。

7.录像：-按下仪器上的录像按钮，开始录制待测样品的视频。

确保视频中包含水滴接触到样品并滚落的全过程。

8.进行测量：-按下仪器上的测量按钮，开始测量待测样品上水滴的接触角。

-仪器将自动分析视频中的图像，计算出水滴的接触角。

9.记录结果：-根据仪器显示的结果，记录测量得到的接触角。

可以使用仪器提供的数据存储功能，或手动将结果记录在实验记录表中。

10.数据分析：-根据实验需要，对测得的接触角进行分析。

可以进行统计分析、绘制图表等操作。

11.清洁和关闭仪器：-使用干净的棉布或纸巾清洁仪器表面，确保无残留物。

-关闭仪器，并拔出电源线。

以上是水滴角测量仪器的操作步骤。

在实际使用中，还应注意根据仪器的说明书进行正确的操作，并遵循实验的安全规范。

使用说明书标准型水滴角测试仪使用说明书前言感谢贵司选择了本公司的产品，本公司不仅给贵司提供质量优良的产品，而且将提供可靠的售后服务。

为确保使用人员之人身安全及仪器的完好性，请使用本仪器前充分阅览此操作手册，并留意其使用上的注意事项。

本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。

在本操作手册中如有提及之各种“试验规定”、标准时均只作参考用，如贵司觉得有异议请自行检阅相关标准或资料。

特别声明：●本操作手册不能向本公司提出任何要求的依据；●本操作手册的解释权在本公司。

仪器介绍该仪器采用现代化工艺制造，仪器采用先进的专用CMOS数字摄像机，配倍高分辨率变焦式显微镜和高亮度LED背景光源系统，搭配三维样品台，可进行工作台上下、左右、前后等方向移动。

实现微量进样及上下、左右精密移动。

同时还设计了伸缩杆结构工作台，能适应在不同用户材料厚度加大的场合。

仪器框架可以根据式样的大小适量调节，扩大了仪器的使用范围。

软件搭配修正功能，测试多次后的结果可以同时保存在同一报告下，能让用户更好的对材料数据进行管控。

该仪器设计美观大方、操作简单、符合用户所需。

适用于各种行业测定接触角的用户。

目录第一章软件的安装 (4)第二章软件的介绍 (9)菜单栏 (9)文件菜单栏 (10)配置菜单栏 (11)操作菜单栏 (12)处理菜单栏 (13)查看菜单栏 (17)帮助菜单栏 (17)第四章、仪器的调试 (18)第一章软件安装PT-705系列的安装方法简单，只需完成以下几个步骤即可※请确保软件在windoow xp/win7 32位的操作系统下进行软件的安装与运行。

D驱动的安装1.1双击安装盘中的CCD驱动文件夹，选择Setup，安装CCD驱动。

1.2选择下一步，继续安装软件。

如图 1.1.1图1.1.1继续安装1.3选择“我接受协议”，选择下一步继续安装CCD驱动如图1.1.2图1.1.2选择接受协议1.4选择安装路径（一般默认为C盘），按后选择下一步，如图 1.1.3图1.1.3选择安装路径1.5选择安装所有组件，选择下一步如图1.1.4图1.1.4选择所有组件安装6.选择快捷方程的存放位置，如图1.1.5,下一步提示时候创建桌面快捷方式,如图1.1.6，下一步提示安装DaHeng HV_51Ux,如图1.1.7，下一步完成CCD 驱动的安装，如图1.1.8图1.1.5选择快捷方程的存放路径图1.1.6创建桌面快捷方式图1.1.7安装DaHeng HV_51Ux 图1.1.8完成CCD驱动的安装2.将接触角测量仪压缩包复制，然后粘贴到指定的硬盘中。

XXXX责任公司TP品保处文件名称水滴角量测仪使用方法一.设备说明二.软件书面说明A.按键功能表说明B.Select选择量测水滴角位置XXXX责任公司TP品保处文件名称水滴角量测仪使用方法C.Properties界面说明 E.Image界面说明D.Setting界面说明 F.Function界面说明XXXX责任公司TP品保处文件名称水滴角量测仪使用方法三.使用步骤 B 软件参数设置A启动软件步骤 1.成功进入软件，点击ON进入CCD1影像1.请到桌面或程序集或其它安装位置执行“Launch CAM 100”启动软2.点选CCD1按钮进入影像调整2.软件启动后，点击DEMO，进入软件界面XXXX责任公司TP品保处文件名称水滴角量测仪使用方法四.单机操作 C.点选Star，取得影像后在液滴处最左右两测各取一点（点击鼠标左键或A.旋转水量控制旋钮，调整适当液滴大小右键就会出现一个红色小框框），第3量测点选取液滴曲面上最高的位子，（如果红色线觉得没对准液滴的圆弧，可针对红色小框框按左键来移动红线，对到圆弧再按右键点选finish select即可）B.旋转控制滴管下降之旋钮，缓慢下降，让液滴碰触到Sample表面后，再反转该滴管回到原位D.量测数据（如右下角红框处显示）XXXX责任公司TP品保处文件名称水滴角量测仪使用方法E.点选Save Pic储存目前量测画面，请选择储存路径及输入档名五.注意事项1.安装设备时务必把LED灯之USB线接到机身，以免造成仪器损坏。

安装时需注意禁止把LED USB接头接到PC上以免LED灯烧坏。

2.不要随意调整针筒位置，如若调整，请调整请务必锁紧。

3.针头弯掉时，请及时更换针头。

4.置物架可调整高度，最高上升10mm（顺时针=降低高度，逆时针=调升高度）。

5.建议不要随便调整画面清晰度以免失焦，如若调整请务必锁紧。

水滴角测量仪操作保养作业指导书对应的流程/规范文件名称文件编码监视与测量装置控制流程测量仪器/量具管理规范1. 目的为准确操作、保养测量仪器/量具，确保仪器/量具精确度、精密度在受控状态；以及延长仪器/量具使用周期，特制定本作业指导书。

2. 概述测试摄像头镜片水滴角大小。

3. 术语名称定义计量管理员按校验频率进行内校或外校。

测试员按要求使用仪器,对仪器进行日点检、月保养。

4. 操作说明4.1使用前：首先检查水滴角测量仪是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有效期，必须通知计量管理员校验后再进行使用）。

4.2操作步骤：4.2.1打开电源开关；4.2.2打开镜头盖；4.2.3电脑开机；镜头盖打开打开电源打开软件4.2.4打开测量软件；4.2.5打开摄像机图标，界面窗口内可以看到恍惚的自然图像，用手在镜头前左右移动可以从计算机软件窗口中看到移动的情况。

这样做为的是能够及时发现针头。

4.2.6将被测固体试样放置在工作台平面上；4.2.7调整调焦手轮，直到图像清晰；4.2.8点击截图按钮；4.2.9按空格键归零；4.2.10再将针头向上移动到合适位置，将注射器放入液体内，点击软件界面左下侧自动吸液，可以看到液体往针管里慢慢吸入，再点击软件左侧滴液，直到针头流出液体；4.2.11调节CCD升降手轮，上升移动工作台界面上蓝色水平线的下方（1mm左右）4.2.12按F1滴液，注液液体将流出悬挂在针头上，旋转滴液下降手轮，直至让固体试样接触液滴，然后迅速下降（液滴两角和蓝色水平线重合）；4.2.13按F2计算水滴角度；4.2.14如测量第2个水滴角度，先按空格键，然后移动载物台，选择测试区域；4.2.15测试完成后生成电子档报告，把相关产品信息填写完整，点击文件生成报告。

4.3华为测试要求：4.3.1镜片非丝印面的建议初始水滴角：玻璃≥110°，树脂≥105°4.4操作保养注意事项：4.4.1每日点检项：4.4.1.1清洁仪器表面灰尘、杂物；4.4.1.2检查电脑软件与仪器连接是否正常。
