建筑物等电位联结技术标准
1 建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
见图1：
2 等电位联结的线路最小允许截面应符合表2的规定：
3 等电位联结的可接近裸露导体或其他金属部件、构件与
支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。
4 需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标识；连接处螺帽紧固、防松零件齐全。
5 金属门、窗等的等电位联结见中国建筑标准设计研究所出版的图集号为97SD567的图集。
建筑物等电位联结及防雷接地本工程按二类防雷建筑设置，沿屋面女儿墙设置避雷带，并在屋面设置不大于10m*10m或12m*8m的避雷网用作接闪器，屋顶利用金属屋面作为接闪器防直雷击。
利用柱子内两根结构主筋大于φ16做防雷引下线，上下通长焊接，上端与接闪器相连接，下端与接地体连接，引下线间距不大于18米。
所有突出屋面的金属物应与屋面防雷装置相连，所有空出屋面的非金属物均装设接闪器，接闪器采用φ12镀锌圆钢和屋面防雷装置连接。
建筑物内主要金属物就近与防雷接地预埋件相连。
利用外墙结构梁板或剪力墙内两根水平钢筋焊通，形成均压环，引下线与均压环相连。
利用结构地板及基础梁内2根主钢筋焊通用作接地装置，防雷接地与强弱电电气设备共用基础接地装置，接地电阻要求不大于1欧姆，基础施工完毕后，应实测各引下点的接地电阻，如不满足要求，应外引加打人工接地极。
设置总等电位联结及局部等电位联结。
本工程的变配电房、柴油发电机房采用-63×5的镀锌扁钢从接地引下线结构主钢筋上引出，然后沿建筑物的内墙敷设一圈接地体，接地安装高度为距地0.3m，1.5m间距设一个卡子。
16.4 建筑物等电位联结16.4.1 施工准备16.4.1.1 技术准备参见“16.1接地装置安装”第16.1.1.1条。
16.4.1.2 材料准备1. 各种型号、规格的等电位联结端子箱(板)。
2. 各种型号、规格的等电位联结线、等电位联结用金具、刚性绝缘导管、出线盒和出线面板等。
3. 等电位联结预埋件、连接件、镀锌螺栓、垫圈、螺母等。
16.4.1.3 机具准备参见“16.1接地装置安装”第16.1.1.3条。
16.4.1.4 作业条件1. 暗敷设的等电位联结端子箱、联结线和穿线导管，应配合土建主体工程预埋；等电位端子板墙上明装的应在土建室内装饰工程结束后进行。
2. 预埋安装完毕、保护管已预埋。
3. 等电位联结线与其他金属管道连接时，应待其他专业工种安装完成后进行。
4. 施工作业面清理完毕。
16.4.2 施工工艺16.4.2.1 工艺流程测量定位→保护管预埋（暗敷）→端子板（箱）制作安装→支架安装（明敷设）→联结线敷设与连接→导通性测试16.4.2.2 操作工艺1. 测量定位按施工图确定总等电位联结(简称MEB)和局部等电位连接(简称LEB)的端子板、联结线等电气器具固定点的位置及走向，从始端(MEB／LEB端子板)至终端(外露可导电部分或装置可导电部分)，先干线后支线，找好水平或垂直线，用粉线袋沿线路中心弹线。
2. 保护管预埋(暗敷)等电位联结线材料为铜导线，则采用穿硬质阻燃塑料保护管暗敷设。
3. 端子板(箱)制作安装(1) MEB(LEB)端子板(箱)制作1) 明装MEB(LEB)端子板制作：首先确定MEB(LEB)端子板的长度，长度根据等电位联结线的出线数确定：单行排列时端子板的长度：50mm×(支路数+1)+2×25mm×2，其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距，25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。
建筑物等电位联结建筑物等位连接（Equipotential Bonding）是一项在建筑工程中至关重要的安全措施。
它涉及将建筑物中的所有导体连接在一起，以确保它们保持相同的电位。
这种连接对于防止电击和其他电气事故非常关键。
在本文中，我们将探讨建筑物等位连接的重要性、执行方法和一些实际的应用案例。
首先，让我们了解建筑物等位连接的原理。
当建筑物中的导体处于相同的电位时，无论其是否与其他设备或地面接触，电流都不会通过人体或其他触摸它们的物体。
这种等位连接能够有效地分散电流并确保人们避免电击。
而如果建筑物中的导体不连接在一起，就会导致不同电压的出现，从而增加了触摸电压和电击风险。
为了实现建筑物等位连接，可以采取一些具体步骤。
首先，建筑物的金属结构应该与地面接地系统连接。
这通常是通过埋设地下导线或钢筋来实现的。
其次，建筑物中的所有金属导体，如电线、管道和设备的外壳，都应连接到这个地下系统上。
这种连接可以通过安装等位连接条或导线来完成。
最后，确保所有进行连接的部件表面都足够接触良好，以确保电流能够自由地流动，不会在接触面产生高电阻。
现在我们来看一些实际的应用案例。
首先，游泳池是一个非常需要等位连接的场所。
在游泳池周围的地面上通常存在很大的潮湿，这增加了人们触电的风险。
通过将游泳池的金属结构和设备与地下系统连接起来，可以确保在任何情况下都维持着安全的电位。
另一个应用案例是医院。
医院中有很多敏感的医疗设备，这些设备要求在任何时候都具有稳定的电力供应，并且不能由于电击风险而对患者和医护人员构成威胁。
通过在医院建筑中实施等位连接，可以确保所有的电源和设备都处于相同的电位，从而降低了电击和电气事故的风险。
此外，建筑物等位连接在工业设施中也非常重要。
例如，化工厂和制造工厂中有许多对电力供应要求严格的设备和系统。
通过建筑物等位连接，可以保持所有导体的电位一致，防止电气事故，确保工人和设备的安全。
总结来说，建筑物等位连接是一项至关重要的安全措施，可以确保建筑物内部的金属导体处于相同的电位。

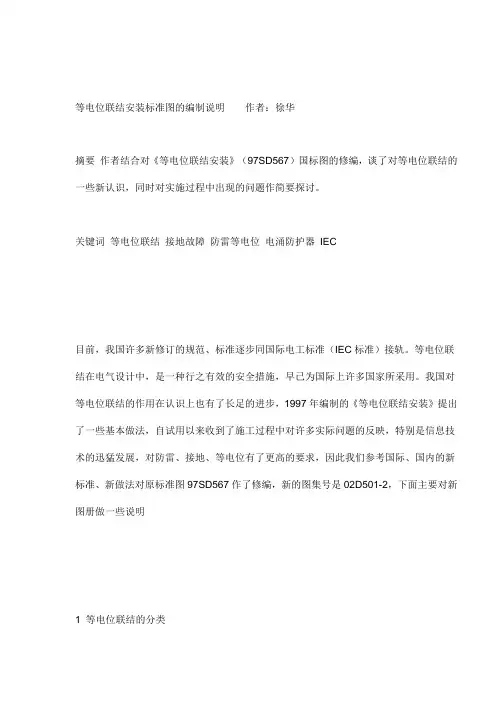

等电位联结安装标准图的编制说明作者：徐华摘要作者结合对《等电位联结安装》（97SD567）国标图的修编，谈了对等电位联结的一些新认识，同时对实施过程中出现的问题作简要探讨。
关键词等电位联结接地故障防雷等电位电涌防护器IEC目前，我国许多新修订的规范、标准逐步同国际电工标准（IEC标准）接轨。
等电位联结在电气设计中，是一种行之有效的安全措施，早已为国际上许多国家所采用。
我国对等电位联结的作用在认识上也有了长足的进步，1997年编制的《等电位联结安装》提出了一些基本做法，自试用以来收到了施工过程中对许多实际问题的反映，特别是信息技术的迅猛发展，对防雷、接地、等电位有了更高的要求，因此我们参考国际、国内的新标准、新做法对原标准图97SD567作了修编，新的图集号是02D501-2，下面主要对新图册做一些说明1 等电位联结的分类笔者在编制97SD567时，曾对"等电位联结"和"等电位连接"分析比较，决定本图册采用"等电位联结"这一名称，但现实工作中，这两个词往往还混淆不清，在此想强调一下，任何标准、规范要想正确的贯彻执行，必须要有规范的名称，具体分析见"浅谈《等电位联结安装》标准图的编制"（《现代建筑电气设计技术文集》第233页。
在总说明中，把等电位联结分为三个层次，即总等电位联结，辅助等电位联结，局部等电位联结分别作了详细说明。
总等电位联结作用于全建筑物，由等电位联结端子板放射连接或链接进出建筑物的金属管道、金属结构构件等。
辅助等电位联结是在导电部分间，用导线直接连通，使其电位相等或接近，一般是在电气装置的某部分接地故障保护不能满足切断回路的时间要求时，作辅助等电位联结。
局部等电位联结是在一局部场所范围内通过局部等电位联结端子板把各可导电部分连通，一般是在浴室、游泳池、医院手术室、农牧业等特别危险场所，发生电击事故的危险性较大，要求更低的接触电压，或为满足信息系统抗干扰的要求，一般局部等电位联结也都有一个端子板或者连成环形。
建筑物等电位联结工程文帮建筑物等电位联结1.1 一般规定1.1.1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通。
总等电位联结端子板安装在进线配电箱近旁。
总等电位联结端子板，应将下列导电部分汇流互相连通。
1 进户线配电箱的母排。
2 公用设施有金属管道，如上、下水，热力，燃气等管道。
3 建筑物金属结构。
4 接地极引线。
1.1.2 等电位联结线和等电位联结端子板宜用铜质材料。
1.1.3 等电位联结，应符合以下要求：1 扁钢的搭接长度不应小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。
2 圆钢的搭接长度应不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。
3 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6倍。
4 等电位联结线与金属管道的连接。
应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。
金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全。
1.1.4 等电位联结应按以下程序进行：1 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接；2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结；3 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。
1.1.5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。
1.1.6 等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。
1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。
2 等电位联结前，应现场复核接地装置安装情况，经验收符合设计要求。
一、金属管道进出建筑物等电位联结工艺标准1.适用范围适用于金属管道进出建筑物等电位联结。
2.大样图3.工艺核心要义叙述各金属管道由室外进入室内处，应就近设置LEB 与附近的接地引出备房内的接地干线联结。
管道与卡码接触的部位不得有油漆。
煤气管道（或输油管道）在入户前需进行物理断接，并在断开的两端分别进行等电位联结。
4.注意事项为避免用煤气管道做接地极，煤气管入户后插入一段绝缘段以与户外埋地的煤气管隔离，同时，为防止雷电电流在煤气管道内产生火花，在绝缘段两端应跨接火花放电间隙。
(02D501-2,P-11)发电机燃油管道，各个配件之间都应进行跨接。
二、槽架悬吊式安装工艺标准1.适用范围适用于槽架悬吊式安装工艺。
2.大样图3.尺寸标准1）支吊架间距宜为1500mm。
2）刚性支架的设置位置：槽架的首/末端、转角/三通分支处、直线段每30m 处。
3）支吊架材料选用标准4.工艺核心要义叙述A、B、C：不同宽度的槽架选用不同的支吊架形式。
D：刚性支架形式。
走廊、通道等部位在布置槽架时，应在一侧预留大于等于300mm的空间用于检修。
5.注意事项金属线槽不应作为设备的接地导体，当设计无要求时，金属线槽全长不少于2处与PE或PEN线干线连接。
镀锌线槽间的连接板的两端不跨接接地线，但连接板两端不少于2个防松螺帽或防松垫圈的连接固定螺栓。
三、槽架沿墙安装工艺标准1.适用范围槽架沿墙安装工艺。
2.大样图3.尺寸标准1）H＝（W＋100）×60％2）支架材料选用标准：A:沿墙垂直安装线槽宽度小于300 时采用40×4 扁钢；大于等于300 时采用40×4 角钢；B:沿墙水平安装4.工艺核心要义叙述同一垂直通道内槽架安装形式应一致。
四、槽架支架接地工艺标准1.适用范围槽架支架接地工艺标准。
2.大样图3.工艺核心要义叙述当槽架与支架都是镀锌件时，采用A形式；当支架或槽架不是镀锌件时，采用B形式，B形式还可满足明显可见的要求。
建筑物等电位联结安装施工工艺标准
（QB-CNCEC J060801-2004）
1 适用范围
本工艺标准适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。
2 施工准备
2.1 材料要求
2.1.1材料应有材质检验证明及产品出厂合格证。
2.1.2等电位联结线和等电位联结端子板宜采用铜质材料。
2.1.3热镀锌钢材：圆钢、扁钢、螺栓、螺母、垫圈等。
2.1.4辅材：电焊条、铜焊条、氧气、乙炔等。
2.2 主要机具
2.2.1施工工具：钢卷尺、电焊机、电焊工具、气焊工具、电工常用工具等。
2.2.2测量工具：ZC-8型接地摇表。
2.3 作业条件
2.3.1等电位端子板（箱）施工前，土建墙面应刮白结束。
2.3.2进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。
2.3.3进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前行。
2.4 作业人员
主要施工人员：电工，经过培训考核的专业人员持证上岗。
3 施工工艺
3.1 工艺流程
3.2 操作工艺
3.2.1 总等电位端子箱、局部等电位端子箱施工
根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后，将等电位端子箱固定。
3.2.2 等电位联结线的截面要求见表3.2
3.2.3 等电位联结端子板的截面不得小于所接等电位联结线截面。
3.2.4 等电位联结线施工
3.2.
4.1等电位联结线可采用BV-4mm2塑料绝缘导线穿塑料管暗敷设，也可采用—20×4镀锌扁钢或中8镀锌圆钢暗敷设。
等电位联结端子板截面不得小于等电位联结线的截面。
3.2.
4.2等电位联结线施工见图3.2(1)。
225
226
注：①局部场所内最大PE 线截面；②不允许采用无机械保护的铝线。
3.2.5 厨、卫间等电位施工
3.2.5.1 在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。
连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。
抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位联结线采用BV-1×4mm 2
铜导线穿塑料管于地面或墙内暗敷设。
具体做法见图3.2(2)。
3.2.5.2 于厨房、卫生间地面或墙内暗敷不小于25mm ×4mm 镀锌扁钢构成环状。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、
下水管等设备通过等电位联结线与扁钢环连通。
连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。
抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位联结线采用截面不小于25mm×4mm的镀锌扁钢。
具体做法见图3.2(3)。
图3.2(2) 图3.2(3)
3.2.6 游泳池等电位施工
3.2.6.1于游泳池内便于检测处设置局部等电位端子板，金属地漏、金属管等设备通过等电位联结线与等电位端子板连通。
3.2.6.2如室内原无PE线，则不应引入PE线，将装置外可导电部分相互连接即可。
为此，室内也不应采用金属穿线管或金属护套电缆。
3.2.6.3 在游泳池边地面下无钢筋时，应敷设电位均衡导线，间距约为0.6m，最少在两处作横向连接。
如在地面下敷设采暖管线，电位均衡导线应位于采暖管线上方。
电位均衡导线也可敷设网格为150mm×150mm，Ф3的铁丝网，相邻铁丝网之间应相互焊接。
3.2.6.4一般做法见图3.2(4)。
图3.2(4)
227
3.2.7 金属门窗等电位施工
3.2.7.1根据设计图纸位置于柱内或圈梁内预留预埋件，预埋件设计无要求时应采用面积大于100mm ×100mm的钢板，预埋件应预留于柱角或圈梁角，与柱内或圈梁内主钢筋焊接。
3.2.7.2 使用Ф10镀锌圆钢或25mm×4mm镀锌扁钢做等电位联结线连接预埋件与钢窗框、固定铝合金窗框的铁板或固定金属门框的铁板，连接方式采用双面焊接。
采用圆钢焊接时，搭接长度不小于100mm。
3.2.7.3 如金属门窗框不能直接焊接时，则制作100mm×30mm×30mm的连接件，一端采用不少于2套M6螺栓与金属门窗框连接，一端采用螺栓连接或直接焊接与等电位联结线连通。
3.2.7.4所有连接导体宜暗敷，并应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。
3.2.7.5当柱体采用钢柱，则将连接导体的一端直接焊于钢柱上。
3.2.8 等电位联结安装完毕后，应进行导通性测试，测试用电源可采用空截电压4-24V直流或交流电源，测试电流不小于0.2A，可认为等电位联结是有效的，如发现导通不良的管道连接处，应作跨接线。
4 质量标准
4.1 主控项目
4.1.1 建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环行网路，环行网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
4.1.2 材料的质量符合设计要求。
检验方法：观察检查和实测或检查记录。
4.2 一般项目
4.2.1 电位联结的可接近裸露导体或其它金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。
4.2.2 等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标识；连接处螺帽紧固、放松零件齐全。
检验方法：观察检查和实测或检查记录。
4.3 特殊工序或关键控制点的控制
4.4 质量记录
4.4.1 镀锌钢材、铜材材质证明及产品出厂合格证。
4.4.2 防雷及接地施工预检、自检、隐检记录齐全。
4.4.3 设计变更洽商记录、竣工图。
4.4.4 防雷接地分项工程质量检验评定记录。
5 应注意的质量问题
228
5.0.1 等电位联结内各联结导体间的连接采用焊接时，焊接处不应有夹渣、咬边、气孔及未焊透的现象。
5.0.2 等电位联结内各联结导体间的连接采用螺栓连接时，应注意接触面的光洁，有足够的接触压力和接触面积。
5.0.3等电位联结内各联结导体间的连接采用熔焊连接时，在腐蚀性场所应采取防腐措施。
5.0.4等电位联接端子板应采用蛔栓连接，以使拆卸进行定期检测。
6 成品保护
6.0.1 电气施工时不得砸碰及弄脏墙面。
6.0.2 喷浆前必须预先将等电位联结线及等电位端子箱纸包扎好。
6.0.3 搬运物件时不得砸坏等电位联结线。
6.0.4 焊接时注意采取保护墙面、金属门窗框等的措施。
6.0.5 进行厨卫间等电位联结时，应注意保护厨卫器具。
7 职业健康安全与环境管理
7.1 施工过程危害辨识及控制措施
注：表中内容仅供参考，现场应根据实际情况重新辨识
7.2 环境因素辨识及控制措施
注：表中内容仅供参考，现场应根据实际情况重新辨识
