单片机作业及参考答案

姓名：滕建国班级：2010045201 学号：201004520105 一、九题目：设（70H）=60H,(60H)=20H.P1口为输入口，当输入状态为B7H，执行下面程序。

Mov R0,#70H MOV A,@R0 MOV R1,A MOV B,@R1 MOV P1,#0FFH MOV @R0，P1试分析（70H）﹑(B)﹑(R1)﹑(R0)的内容是什么。

答案:(70H)=0 (B)=20H (R1)=60H (R0)=0十题：试分析下列程序的功能。

CLR AMOV R2，AMOV R7，#4 LOOP:CLR CMOV A,R0RLC AMOV R0，AMOV A,R1 RLC AMOV R1，A MOV A,R2 RLC AMOV R2，A DJNZ R7，LOOP答案：把R0 R1 R4的内容代进位左移4位。

姓名：滕建国班级：2010045201 学号：201004520105 二﹑十二的题目：分析以下程序段，何时转向LABEL1?何时转向LABEL2？MOV A,R0CPL AJZ LABEL1INC AJZ LABEL2答案：（P0=0 时转向LABEL1 （P0+1=0时转向LABEL2 十三的题目:有4个变量U﹑V﹑W﹑X分别从P1.0~P1.3输入阅读如下程序，写出逻辑表达式并画出逻辑电路图。

MOV P1，#0FFH MOV C,P1.0 ANL C,P1.1 CPL C MOV ACC.0.C MOV C,P1.2 ORL C,ACC.0 MOV F,C题目：逻辑表达式：P(1.0) *P(1.1)+[P(1.2)+P(1.3)]姓名：滕建国班级：2010045201 学号：201004520105 三﹑十四的题目：若（R1）=30H, (A)=40H,(30H)=60H,(40H)=08H.试分析执行下列程序段后上述各单元内容的变化。

MOV A,@R1MOV @R1,40HMOV 40H,AMOV R1，#7F答案：A=60H R1=08H (40H)=60H R1=7FH十九的题目:若CY=1，P1=10100011，P3=01101100B.试指出执行下列程序段后，CY﹑P1口及P3口内容的变化情况。

单片机习题集及答案一、多选题1. 下列哪些是单片机的基本组成部分？（A、B、C）A.中央处理器（CPU）B.存储器C.输入输出接口D.显示器2. 下列哪些是单片机的外设？（B、C、D）A.中央处理器（CPU）B.键盘C.数码显示管D.电机3. 单片机是指集成了（A、B、C）等工作于一片半导体上的计算机系统。

A.中央处理器B.存储器C.输入输出接口D.显示器4. 单片机的工作原理是将（B）指令执行的结果送给（A）地址，这样一直执行下去，直到出现停机条件为止。

A.下一条指令B.存储器C.输入输出接口D.中央处理器（CPU）二、填空题1. 单片机的内存可分为（程序存储器）和（数据存储器）两种类型。

2. 单片机中的串行通信使用的是（串行口）。

3. 单片机中的并行通信使用的是（并行口）。

4. 下列是单片机常用的输入设备：（键盘、数码开关）。

三、判断题1. 8051系列单片机是英特尔公司推出的一种8位单片机。

(√)2. 单片机的独特之处在于将中央处理器、存储器和输入输出接口集成在一颗芯片上。

(√)3. 单片机的工作原理是将一条条指令按照顺序执行，实现程序的功能。

(√)四、简答题1. 请简述单片机的工作原理。

单片机的工作原理是将存储在存储器中的指令逐条加载到中央处理器(CPU)中执行，执行的结果会被送回到存储器中或者输出到外设。

循环执行这一过程，直到满足停机条件。

2. 请简述单片机的应用领域。

单片机广泛应用于各个领域，包括工业控制、通信设备、医疗器械、家用电器等等。

它的特点是体积小、功耗低、运行速度快，适用于对资源要求较低的嵌入式系统。

五、综合题现有一个控制系统，使用单片机进行电机的控制和监测。

请设计一个程序，实现以下功能：1. 当温度传感器检测到温度超过设定值时，自动启动电机；2. 当温度传感器检测到温度恢复正常时，自动停止电机；3. 可通过数码开关手动启动和停止电机；4. 将当前温度通过数码管显示出来。

程序设计伪代码如下：```c#include <reg52.h>// 定义IO口sbit motor = P1^0;sbit tempSensor = P1^1;sbit startSwitch = P1^2;sbit stopSwitch = P1^3;sbit display = P2;void main(){while(1){// 监测温度if(tempSensor > 设定温度) {motor = 1; // 启动电机 }if(tempSensor < 正常温度) {motor = 0; // 停止电机 }// 手动控制if(startSwitch == 1){motor = 1; // 启动电机}if(stopSwitch == 1){motor = 0; // 停止电机}// 显示温度display = tempSensor;}}```以上是一个基本的单片机控制程序，可根据具体需求进行修改和扩展。

单片机试题带答案版1、填空（每空2 分，共40 分）1、MCS-8051系列单片机字长是8 位，有40 根引脚，96系列字长是16 位。

单片机的特2、单片机的存储器的最大特点是指令存储器与数据存储器分开编址，Px并行口的地址是与数据存储器统一编址的，或者说属于该存储器。

3、8051最多可以有4 个并行输入输出口，最少也可以有1个并行口，即P1 。

P3常需复用作串行通信、外部中断、外部计数脉冲和读写控制信号。

4、ALE信号的作用是低8位地址锁存。

5、8051复位后，PC= 0 H。

若希望从片内存储器开始执行，EA脚应接高电平，PC值超过0FFF H时，8051会自动转向片外存储器继续取指令执行。

6、8051的C/T是加（加或减）计数的。

7、8051的中断向量表在3 H、0B H和13H、1BH、23H。

8、MOV A，40H 指令对于源超作数的寻址方式是直接寻址。

9、指令JB 0A7H，ABC的作用是若P2口的第7位为1则跳转到ABC 。

（0A7H是P2.7的地址）2、已知A = 0F8H，当执行ADD A，#0A9H指令后，PSW中的OV、CY、AC、P各为多少？若是有符号数，A中的结果用十进制表示是多少？（共5 分）[解答] OV：0、CY：1、AC：1、P：1 A：-953、在两个8051间用模式2进行串行通信，A机并行采集外部开关的输入，然后串行传输给B机；B机接收后并行输出控制LED发光。

画出连接示意图，写出完整的程序。

（共15 分）4、将8051外部扩展2K EPROM，同时扩展16K RAM作数据存储器，采用的2716是2K 的EPROM芯片，6264是8K的RAM芯片，74LS373是8位锁存器。

请画出连接示意图。

要求画出8051的数据、地址、ALE、PSEN、RD、WR信号；锁存器的数据入D、数据出Q、锁存控制G、OE；2716的A、数据O、片选CE、输出使能OE；6264的A、D、CE、OE、WE。

第四章1、单片机系统结构特点？答：（1）在系统结构上采用哈佛型；（2）极强的布尔处理能力（3）具有较齐全的输入／输出接口及实时中断功能（4）配有实时控制时的特殊电路2、MCS－51单片机的基本组成？（1）8位中央处理单元CPU。

答：（2）4KB程序存储器ROM,256B数据存储器RAM。

（3）4个8位并行I／O口（P0～P3）。

（4）1个全双工串行I／O口（P3.0,P3.1）。

（5）2个16位加法定时／计数器(T0,T1)。

（6）5个中断源。

（7）内部时钟产生电路。

最高允许振荡频率为12MHz。

3、MCS-51单片机存储器可划分为几个空间？各自地址范围是多少？答：单片机存储器划分为四个空间：1）EA=1片内程序存储器地址0000-0FFFH ,片外程序存储器地址1000-FFFFH EA=0片外程序存储器地址0000-FFFFH2）片内数据存储器地址00-FFH片外数据存储器地址为0000-FFFFH4、MCS-51单片机内RAM存储器可划分为几个空间？各自地址范围是多少？答：寄存器区00H-1FH位寻址区20H-2FH用户区和堆栈区30H-7FH特殊功能寄存器区80H-FFH第五章1．MCS－51系列单片机有哪几种寻址方式？答：立即寻址：MOV A，#5直接寻址：MOV A，30H寄存器寻址：MOV A，R0寄存器间接寻址：MOV A，@R0变址寻址：MOVC A，@A+DPTR相对寻址：JZ REL位寻址：MOV C，BIT2．指出下列指令中画线的操作数的寻址方式。

MOV R0，＃60H立即寻址MOV A，30H直接寻址MOV A，＠Ri寄存器间接寻址MOV ＠Ri，A 寄存器寻址ADD A， B 寄存器寻址SUBB A，R7 寄存器寻址3．指出下列指令中画线的操作数的寻址方式。

MOVX A，＠DPTR 寄存器间接寻址MOV DPTR，＃0123H 立即寻址MOVC A，＠A＋DPTR 基址变址寻找MUL A B 寄存器寻址INC DPTR 寄存器寻址4．指出下列指令中画线的操作数的寻址方式。

单片机作业1及答案(共5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--单片机原理与应用形成性考核册学校名称：学生姓名：学生学号：班级：《单片机原理与应用》作业1 Array（第一、二章）一、选择题1．单片机芯片内提供了一定数量的工作寄存器，这样做的好处不应包括（ D ）。

A. 提高程序运行的可靠性B. 提高程序运行速度C. 为程序设计提供方便D. 减少程序长度2．内部RAM中的位寻址区定义的位是给（ D ）。

A. 位操作准备的B. 移位操作准备的C. 控制转移操作准备的D. 以上都对3．对程序计数器PC的操作（ A ）。

A. 是自动进行的B. 是通过传送进行的C. 是通过加1指令进行的D. 是通过减1指令进行的4. 单片机程序存储器的寻址范围是由程序计数器PC的位数决定的，MCS-51的PC为16位，因此其寻址范围是（ B ）。

A. 4KBB. 64KB5. 以下有关PC和DPTR的结论中错误的是（ C ）。

A. DPTR是可以访问的而PC不能访问B. 它们都是16位的寄存器C. 它们都具有自动加1功能可以分为两个8位的寄存器使用，而PC不能6. PC的值是（ C ）。

A.当前指令前一条指令的地址B.当前正在执行指令的地址C.下一条指令的地D.控制器中指令寄存器的地址7.假定设置堆栈指针SP的值为37H，在进行子程序调用时把断点地址进栈保护后，SP的值为（ D ）。

C. 38H8. 在80C51中，可使用的堆栈最大深度为（ A ）。

个单元 B. 32个单元个单元个单元9. 位处理器是单片机面向控制应用的重要体现，下列中不属于位处理器资源的是（ B ）。

A.位累加器CYB.通用寄存器的可寻址位C.专用寄存器的可寻址位D.位操作指令集10. 在MCS-51单片机的运算电路中，不能为ALU提供数据的是（ D ）。

A. 累加器AB.暂存器C.寄存器BD.状态寄存器PSW11. 在MCS-51中（ C ）。

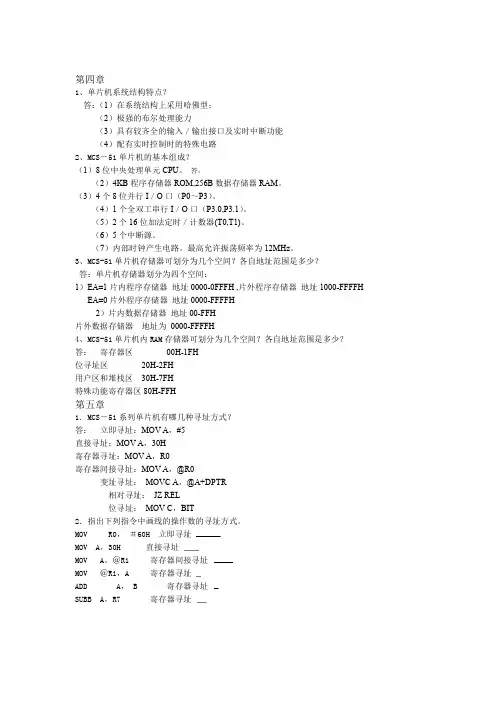

第四章1、单片机系统结构特点？答：（1）在系统结构上采用哈佛型；（2）极强的布尔处理能力（3）具有较齐全的输入／输出接口及实时中断功能（4）配有实时控制时的特殊电路2、MCS－51单片机的基本组成？答：（1）8位中央处理单元CPU。

（2）4KB程序存储器ROM,256B数据存储器RAM。

（3）4个8位并行I／O口（P0～P3）。

（4）1个全双工串行I／O口（P3.0,P3.1）。

（5）2个16位加法定时／计数器(T0,T1)。

（6）5个中断源。

（7）内部时钟产生电路。

最高允许振荡频率为12MHz。

3、MCS-51单片机存储器可划分为几个空间？各自地址范围是多少？答：单片机存储器划分为四个空间：1）EA=1片内程序存储器地址0000-0FFFH ,片外程序存储器地址1000-FFFFH EA=0片外程序存储器地址0000-FFFFH2）片内数据存储器地址00-FFH片外数据存储器地址为0000-FFFFH4、MCS-51单片机内RAM存储器可划分为几个空间？各自地址范围是多少？答：寄存器区00H-1FH位寻址区20H-2FH用户区和堆栈区30H-7FH特殊功能寄存器区80H-FFH第五章1．MCS－51系列单片机有哪几种寻址方式？答：立即寻址：MOV A，#5直接寻址：MOV A，30H寄存器寻址：MOV A，R0寄存器间接寻址：MOV A，@R0变址寻址：MOVC A，@A+DPTR相对寻址：JZ REL位寻址：MOV C，BIT2．指出下列指令中画线的操作数的寻址方式。

MOV R0，＃60H立即寻址MOV A，30H直接寻址MOV A，＠Ri寄存器间接寻址MOV ＠Ri，A 寄存器寻址ADD A， B 寄存器寻址SUBB A，R7 寄存器寻址3．指出下列指令中画线的操作数的寻址方式。

MOVX A，＠DPTR 寄存器间接寻址MOV DPTR，＃0123H 立即寻址MOVC A，＠A＋DPTR 基址变址寻找MUL A B 寄存器寻址INC DPTR 寄存器寻址4．指出下列指令中画线的操作数的寻址方式。

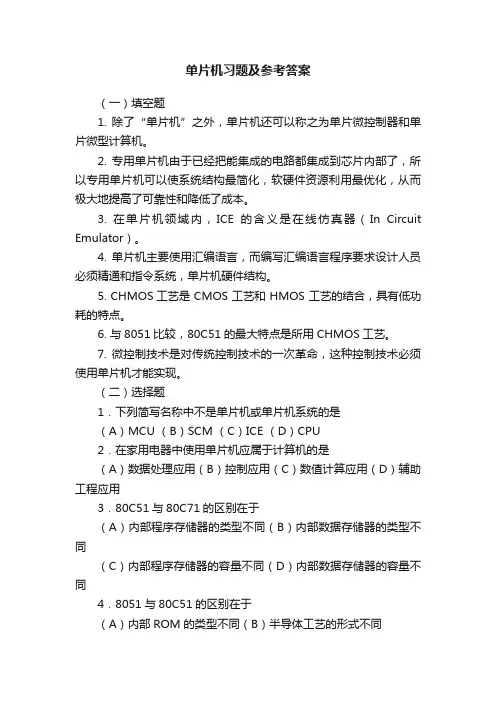

单片机习题及参考答案（一）填空题1. 除了“单片机”之外，单片机还可以称之为单片微控制器和单片微型计算机。

2. 专用单片机由于已经把能集成的电路都集成到芯片内部了，所以专用单片机可以使系统结构最简化，软硬件资源利用最优化，从而极大地提高了可靠性和降低了成本。

3. 在单片机领域内，ICE的含义是在线仿真器（In Circuit Emulator）。

4. 单片机主要使用汇编语言，而编写汇编语言程序要求设计人员必须精通和指令系统，单片机硬件结构。

5. CHMOS工艺是 CMOS 工艺和 HMOS 工艺的结合，具有低功耗的特点。

6. 与8051比较，80C51的最大特点是所用CHMOS工艺。

7. 微控制技术是对传统控制技术的一次革命，这种控制技术必须使用单片机才能实现。

（二）选择题1．下列简写名称中不是单片机或单片机系统的是（A）MCU （B）SCM （C）ICE （D）CPU2．在家用电器中使用单片机应属于计算机的是（A）数据处理应用（B）控制应用（C）数值计算应用（D）辅助工程应用3．80C51与80C71的区别在于（A）内部程序存储器的类型不同（B）内部数据存储器的类型不同（C）内部程序存储器的容量不同（D）内部数据存储器的容量不同4．8051与80C51的区别在于（A）内部ROM的类型不同（B）半导体工艺的形式不同（C）内部寄存单元的数目不同（D）80C51使用EEPROM，而8051使用EPROM5．在下列单片机芯片中使用掩膜ROM作为内总程序存储器的是（A）8031 （B）80C51 （C）8032 （D）87C516．80C51芯片采用的半导体工艺是（A）CMOS （B）HMOS （C）CHMOS（D）NMOS7．单片机芯片8031属于（A）MCS-48系列（B）MCS-51系列（C）MCS-96系列（D）MCS-31系列8．使用单片机实现在线控制的好处不包括（A）精确度高（B）速度快（C）成本低（D）能与数据处理结合9．以下所列各项中不是单片机发展方向的是（A）适当专用化（B）不断提高其性能（C）继续强化功能（D）努力增加位数（一）判断题1．用户构建单片机应用系统，只能使用芯片提供的信号引脚。

习题及参考答案一、填空题1、指令格式是由操作码和操作数所组成，也可能仅由操作码组成。

2、若用传送指令访问MCS-51的程序存储器，它的操作码助记符应为MOVC 。

3、若用传送指令访问MCS-51的片内数据存储器，它的操作码助记符应为MOV 。

4、若访问MCS-51的片外数据存储器，它的操作码助记符应为MOVX 。

5、累加器（A）=80H，执行完指令ADD A，#83H后，进位位C= 1 。

6、执行ANL A，#0FH指令后，累加器A的高4位= 0000 。

7、JZ rel的操作码地址为1000H，rel=20H，它的转移目的地址为1022H 。

8、JBC 00H，rel 操作码的地址为2000H，rel=70H，它的转移目的地址为2073H 。

9、累加器（A）=7EH，（20H）= #04H，MCS-51执行完ADD A，20H指令后PSW.0= 0 。

10、MOV PSW，#10H是将MCS-51的工作寄存器置为第 2 组。

11、指令LCALL 37B0H，首地址在2000H，所完成的操作是2003H 入栈，37B0H →PC。

12、MOVX A，@DPTR源操作数寻址方式为寄存器间接寻址。

13、ORL A，#0F0H是将A的高4位置1，而低4位保持不变。

14、SJMP rel的指令操作码地址为0050H，rel=65H，那么它的转移目标地址为 00B7H 。

15、设DPTR=2000H，（A）=80H，则MOVC A，@A+DPTR的操作数的实际地址为2080H 。

16、MOV C，20H源寻址方式为位寻址。

17、在直接寻址方式中，只能使用8 位二进制数作为直接地址，因此其寻址对象只限于片内RAM 。

18、在寄存器间接寻址方式中，其“间接”体现在指令中寄存器的内容不是操作数，而是操作数的地址。

19、在变址寻址方式中，以 A 作变址寄存器，以PC 或DPTR 作基址寄存器。

20、假定累加器A中的内容为30H，执行指令1000H：MOVC A,@A+PC后，把程序存储器1031H 单元的内容送入累加器A中。

单片机模拟习题及参考答案l、8031定时／计数器是否计满可采用等待中断的方法进行处理，也可通过对（）的查询方法进行判断。

A、奇偶标志B、CY标志C、O\Ti标志D、中断标志答案：D2、MCS-51单片机复位后堆栈指针SP=()。

A、07B、OFC、7FD、OFF答案：A3、使用单片机开发系统调试程序时，对源程序进行汇编的目的是（）。

A、将目标程序转换成源程序B、将低级语言转换成高级语言C、连续执行D、将源程序转换成目标程序答案：D4、下列芯片中属于单片机的芯片是（）。

A、Z80B、80486C、8155D、A T89C52答案：D5、累加器A的内容是23且执行SWAP戍旨令后累加器的内容变为（）。

A、02HB、03C、32D、13H答案：C6、对于MCS-5D系列单片机来说，直接寻址可寻址的空间是（）。

A、内部RAM口外部RAMB、程序存储器和外部RAMC、内部RAMP o—7FH的空间和特殊功能寄存器D、外部RAM答案：C7、8752单片机是（）位机。

A、32B、16C、8D、4答案：C8、MCS-51系列单片机内部计数器的最大位数是（）位。

A、4B、8C、16D、32答案：C9、A T89C51单片机有（）个中断优先级。

A、2B、3C、4D、5答案：A10、当8051单片机系统的振荡晶体频率为12M H沉，其一个机器周期的时间是（）。

A□0.5µSB□lµSm2µSll4µS答案：B11、8031单片机的定时器T l有（）种工作方式。

A、1B、4C、0030HD、2答案：C12、8031单片机的定时器Tl有（）种工作方式。

A、3B、2C、lD、4答案：A13、下列设备中属于嵌入式系统的是（）A、笔记本电脑B、MP漏放器C、服务器D、台式计算机答案：B14、下列芯片中属于单片机的芯片是（）。

A、80486B、Z80C、8086D、PIC16C52答案：D15、累加器A的内容是87且执行RR A指令后累加器的内容变为（）。

(完整word版)单片机每章习题及答案第三节增选习题及解答一、填空题1. 堆栈寄存器的符号是（），复位后它的内容为（）。

2. 累加器A的内容有偶数个1时，特殊功能寄存器（）的（）位内容为（）。

3. 内RAM的03H字节单元的地址符号另记为（）。

4. 堆栈操作遵循的原则是（）。

5. 8051单片机有4个I/O口，它们分别是（），复位后对应它们的寄存器的内容为（）。

6. 为了正确地读取8051 的P1口引脚的状态值，应该先向它（）。

7. 8051的（）引脚应该至少保持（）个机器周期的（）电平，才能使8051复位。

8. 8051的封装形式为（）。

9. 利用8051组成的工作系统，程序放在内部ROM，它的引脚应该接（）电平。

EA10. 8051单片机的ALE引脚在CPU对外存非操作期间，它输出频率为晶体振荡器频率（）的脉冲信号。

11. 8051内部程序存储器的容量为（）字节，8031的内部程序存储器的容量为（）字节。

12. 8031最大可以扩展（）程序存储器，最大扩展的数据存储器的容量是（）。

13. 位寻址区在内RAM低128字节单元的（）字节中，高128字节单元中有（）个特殊功能寄存器的位可以进行位操作。

14. 当前工作寄存器的选择由特殊功能寄存器（）的（）位的内容决定。

15. 用于位处理的布尔处理器是借用的特殊功能寄存器（）的（）位完成的。

16. 一个机器周期包括（）个振荡周期，具体分为（）个状态周期。

17. 按执行时间，8051的指令分为（）周期、（）周期和（）周期指令共三种。

18. 单片机由CPU、存储器和（）三部分组成。

19. CPU由（）和（）两部分组成。

20. 若不使用MCS-51片内程序存储器，引脚必须（）。

EA21. 当MCS-51引脚ALE信号有效时，表示从P0口稳定地送出了（）地址。

22. 当MCS-51的P0口作为输出端口时，每位能驱动（）个TTL负载。

23. MCS-51有（）个并行I/O口，由于是准双向口，所以在输入时必须先（）。
