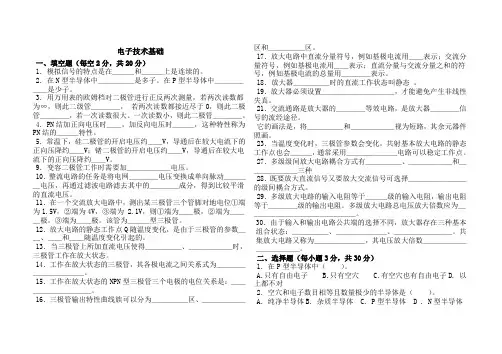

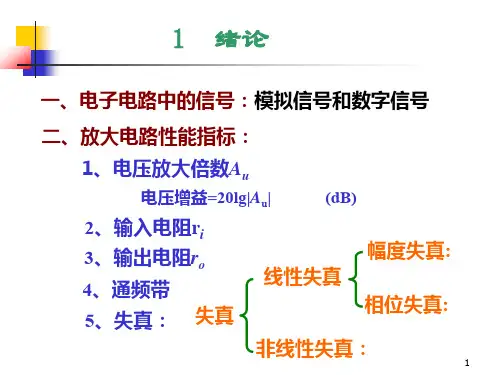

电子技术基础一、填空题(每空2分,共20分)1.模拟信号的特点是在___和___上是连续的。
2.在N型半导体中_____是多子。
在P型半导体中______是少子。
3.用万用表的欧姆档对二极管进行正反两次测量,若两次读数都为∞,则此二级管____,若两次读数都接近尽于0,则此二极管____,若一次读数很大、一次读数小,则此二极管____。
4.PN结加正向电压时__,加反向电压时___,这种特性称为PN结的___特性。
5.常温下,硅二极管的开启电压约__V,导通后在较大电流下的正向压降约__V;锗二极管的开启电压约__V,导通后在较大电流下的正向压降约__V。
9.变容二极管工作时需要加______电压。
10.整流电路的任务是将电网____电压变换成单向脉动____电压,再通过滤波电路滤去其中的____成分,得到比较平滑的直流电压。
11.在一个交流放大电路中,测出某三极管三个管脚对地电位①端为1.5V,②端为4V,③端为 2.1V,则①端为__极,②端为___极,③端为__极。
该管为___型三极管。
12.放大电路的静态工作点Q随温度变化,是由于三极管的参数__、__和__随温度变化引起的。
13.当三极管上所加直流电压使得_____、______时,三极管工作在放大状态。
14.工作在放大状态的三极管,其各极电流之间关系式为___________。
15.工作在放大状态的NPN型三极管三个电极的电位关系是:__________。
16.三极管输出特性曲线族可以分为_____区、______区和_____区。
17.放大电路中直流分量符号,例如基极电流用__表示;交流分量符号,例如基极电流用__表示;直流分量与交流分量之和的符号,例如基极电流的总量用____表示。
18.放大器_____时的直流工作状态叫静态。
19.放大器必须设置__________,才能避免产生非线性失真。
21.交流通路是放大器的____等效电路,是放大器____信号的流经途径。
《模拟电子技术》期末考试复习题班级:学号:姓名:成绩:一、填空题1.硅二极管导通时的正向管压降约为____ V,锗二极管导通时的管压降约为____ V。
二极管的两端加正向电压时,有一段死区电压,锗管约为____V,硅管约为____V。
0.70.30.20.52.半导体具有____特性、____特性和____的特性。
掺杂热敏光敏3.电路中流过二极管的正向电流过大,二极管将会____;如果施加在二极管两端的反向电压过高,二极管将会____。
烧坏(开路)击穿(短路)4.使用二极管时,应考虑的主要参数是________和________。
最大整流电流(额定电流)最高反向工作电压(耐压)5.理想二极管的特点是正向导通时管压降为____,反向截止时反向电流为____。
0V0A6.用万用表测量二极管的正反向电阻时,若正、反向电阻均接近于零,则表明该二极管已____;若正、反向电阻均接近于无穷大,则表明二极管已____。
击穿烧坏7.在晶体管中,I E与I B、I C的关系为_________。
I E=I B+I C8.示波器是电子技术中常用的测量仪器,用于观察被测信号的____及测量被测信号的_________、_________和_________。
波形频率大小相位9.硅晶体管发射结的死区电压约为_____V,锗晶体管发射结的死区电压约为____V。
晶体管处在正常放大状态时,硅管发射结的导通电压约为_____V,锗管发射结的导通电压约为____V。
0.50.20.70.310.某晶体管的U CE不变,基极电流I B =30μA时,集电极电流I C =1. 2mA,则发射极电流I E =____ mA,若基极电流I B增大到50μA时,I C增大到2mA,则发射极电流I E =_____mA,晶体管的电流放大系数β=_____。
1.23mA2.05mA4011.用万用表测量晶体管时,应将万用表置于_____挡,并进行_____。
2015 至2016 学年第 二 学期课程 模拟电子技术 年级、专业14电气、自动化、应物、材物(参考答案) 一.填空题(每空2分,共16分)1.A 2.B 3.C 4.D 5.D 6.C 7.B 8.A二、填空判断题(每空2分,共12分)1.√2.×3.共源;共射4.信号之差或(12i i u u -);平均值或(122i i u u +) 三.(6分)每个结果2分,共6分。
解:方法1:假设稳压管不能稳压,则分压13L O I I L R u U U R R ==+,若分压后对的6O Z u U V >=,则假设不成立,稳压管能稳压 若分压后对的6O Z u U V <=,则假设成立,输出为分压。
UI 为10V 、15V 、35V 三种情况下输出电压UO 的值分别为3.3V ,5V ,6V. 方法2:假设稳压管能稳压,则6O Z u U V ==,6R I Z I U U U U =-=-, 12Z RL L U I mA R ==, 12DZ R RL R I I I I =-=-, UI 为10V ,1216R DZ R RL U I I I mA R=-=-=-,则假设不成立,输出为分压,UO=3.3V , UI 为15V ,123R DZ R RL U I I I mA R=-=-=-,则假设不成立,输出为分压,UO=5V , UI 为35V ,1217R DZ R RL U I I I mA R=-=-=,假设成立,稳压管能稳压, 6O Z u U V == 四.(15分)每式2分,共12分。
微变等效电路3分。
eb BE CC BQ R R U V I )1(β++-=; BQ CQ I I β=; (R e )C E Q C C C Q C U V I R =-+11(1)Re o C u i be U R A U r ββ-==++ ; 22(1)R e (1)R e o u i b e U A U r ββ+==++ ; R i =b be R r //Re])1([β++五.(12分) 电压串联负反馈;4分112+f O R U F R R U == ; 2uf 11+i O R U A R U == (), 各2分,共4分 输入电阻增大,输出电阻减小 各2分,共4分六.(6分) OCL 电路(互补输出功率放大电路) ; 2分D1、D2的作用是消除交越失真; 2分22max ()(91)4228CC CES o L V V V V P W R --===⨯Ω; 2分 七.(15分) 每个名称1分;共3分A1:反相加法运算电路;A2:反相积分运算电路;A3:反相比例运算电路331121212()=(54)o I I I I R R u u u u u R R =-+-+; 每个表达式2分;共6分 2115110o o o u u dt u dt R C =-=-⎰⎰; 9227=-2o o R uo u u R =- 信号加上后0.1秒钟, 每个结果2分;共6分 u o1=-1.4V ; u o2=1.4V ; u o =-2.8V八.(6分)当电容器C 未接入时,输出电压UO=0.9U2=9V ; 2分若某一个二极管开路,为半波整流,输出电压UO=0.45U2=4.5V ; 2分正常工作,输出电压UO=1.2U2=12V ; 2分九.(12分)解:2112123P Z R R u U R R R R =⨯±++;i N u u = , 求解过程4分 令N P u u =,求出的I u 就是阈值电压,0TI U =V 24T U =V 输入为反相端,输出为6±V 。
华东交通大学2015—2016学年度第二学期考试卷( A )卷课程名称: 《模拟电子技术基础》 考试时间: 120 分钟 考试方式:闭卷、开卷适用范围:2014级软件工程+电气工程及其自动化专业1. 在本征半导体中,电子浓度 空穴浓度。
A.大于B.小于C.等于D.不定2. 正偏时,对于某个确定的工作点,普通二极管的交流电阻D r 和直流电阻D R 相比 。
A.D D r R <B.D D r R =C.D D r R >D.说不定哪个大3. 如果在电路中测出某PNP 锗管三个电极对地电位分别为: E 6.0V V =,B 5.8V V =,C 1.0V V =,则该管工作在 区。
A.放大B.饱和C.截止D.击穿4.在BJT 的三种接法中,有电压放大作用又有电流放大作用的是 。
A.共射电路 B.共基电路 C.共集电路 D.共射-共基串接电路5. 在OCL 电路中,引起交越失真的原因是 。
A.输入信号大B.晶体管β过大C.电源电压太高D.晶体管输入特性非线性 6. 下面正确的说法是A.工作在甲类状态的功率放大器,无信号输入时有功率损耗B.工作在甲类状态的功率放大器,无信号输入时无功率损耗C.工作在乙类状态的功率放大器,无信号输入时有功率损耗D.工作在甲乙类状态的功率放大器,无信号输入时无功率损耗7. 差动放大电路由双端输出变为单端输出,则其空载差模电压增益 。
A.增加一倍 B.减少一半 C.不变 D.说不定怎样变化 8.在差动放大电路中,共模输入信号等于两个输入信号的 。
A.和值 B.差值 C.叠加 D.平均值 9.若想抑制频率高于100Hz 的信号,应选择 。
A.高通滤波电路B.低通滤波电路C.带通滤波电路D.带阻滤波电路10.已知某一放大器的A =100,现要求引入负反馈后,增益A f =10,问反馈系数K f 应为 。
A.0.01B.0.05C.0.09D.0.1 11.正弦波振荡电路的振荡条件是 。
《模拟电子技术》课程综合复习资料一、判断题1.P型半导体可通过在纯净半导体中掺入五价磷元素而获得。
答案:错2.阻容耦合放大电路只能放大交流信号,不能放大直流信号。
答案:对3.同相求和电路跟同相比例电路一样,各输入信号的电流几乎等于零。
答案:错4.差动放大电路可以放大共模信号,抑制差模信号。
答案:错5.共集电极放大电路放大动态信号时输入信号与输出信号相位相反。
答案:错一、单选题1.测得某电路板上晶体三极管3个电极对地的直流电位分别为UE =3V,UB=3.7V,UC=3.3V,则该管工作在()。
A.放大区B.饱和区C.截止区D.击穿区答案:B2.放大器的增益是随着输入信号频率的改变而改变的,当输入信号的频率为Hf时,放大器增益的幅值将()。
A.降为1B.降为中频时的1/2倍C.降为中频时的1/D.降为中频时的倍答案:C3.三级放大电路中Av1=Av2=10dB,Av3=15dB,则总的电压增益为()dB。
A.35C.45D.60答案:A4.某三极管各个电极的对地电位如图所示,可判断其工作状态是()。
A.放大B.饱和C.截止D.已损坏答案:D5.二极管电路如图所示,判断图中二极管是导通还是截止后,可确定电路的输出电压Vo为()。
(设二极管的导通压降为0.7V)A.-5VB.-4.3VC.-5.7VD.-10V答案:C6.测得图示放大电路中晶体管各电极的直流电位如图所示,由此可知该管为()。
A.Ge,PNP管B.Ge,NPN管C.Si,PNP管D.Si,NPN管答案:B7.在单级放大电路中,若输入电压为正弦波形,用示波器观察vo和vi的波形,当放大电路为共集电极放大电路时,则vo和vi的相位()。
A.同相B.反相C.相差90D.不定答案:A8.在单级放大电路中,若输入电压为正弦波形,用示波器观察vo和vi的波形,当放大电路为共发射放大电路时,则vo和vi的相位()。
A.同相B.反相C.相差90D.不定答案:B9.理想运放的开环差模增益AOd为()。
