PID控制原理及参数设定

PID控制原理与参数整定方法PID控制器是一种经典的控制方法，广泛应用于工业自动化控制系统中。

PID控制器根据设定值与实际值之间的差异（偏差），通过比例、积分和微分三个部分的加权组合来调节控制量，从而使控制系统的输出达到设定值。

1.比例控制部分（P）：比例控制是根据偏差的大小来产生一个与偏差成比例的控制量。

控制器的输出与偏差呈线性关系，根据设定值与实际值的差异，输出控制量，使得偏差越大，控制量也越大。

这有利于快速调整控制系统的输出，但也容易产生超调现象。

2.积分控制部分（I）：积分控制是根据偏差随时间的累积来产生一个与偏差累积成比例的控制量。

如果存在常态误差，积分控制器可以通过累积偏差来补偿，以消除常态误差。

但过大的积分时间常数可能导致控制系统响应过慢或不稳定。

3.微分控制部分（D）：微分控制是根据偏差的变化率来产生一个与偏差变化率成比例的控制量。

微分控制器能够对偏差变化快速做出响应，抑制过程中的波动。

但过大的微分时间常数可能导致控制系统产生震荡。

1.经验法：根据工程经验和试错法，比较快速地确定PID参数。

这种方法简单直观，但对于复杂系统来说，往往需要进行多次试验和调整。

2. Ziegler-Nichols整定法：该方法通过调整控制器增益和积分时间来实现直观的系统响应，并通过系统的临界增益和临界周期来确定临界比例增益、临界周期和初始积分时间。

3. Chien-Hrones-Reswick整定法：该方法通过评估控制系统的阻尼比和时间常数来确定比例增益和积分时间。

4.频域法：通过分析系统的频率响应曲线，确定PID参数。

该方法需要对系统进行频率扫描，通过频率响应的特性来计算得到PID参数。

5.优化算法：如遗传算法、粒子群优化等，通过优化算法寻找最佳的PID参数组合，以使得系统具备最优的性能指标。

这种方法适用于复杂系统和非线性系统的参数整定。

总之，PID控制器的原理是根据比例、积分和微分的加权组合来调节控制量，使得系统能够稳定、快速地达到设定值。

PID控制器的原理与调节方法PID控制器是一种常见的控制算法，广泛应用于工业自动化系统中。

它是通过对反馈信号进行比例、积分和微分处理，来实现对被控对象的控制。

本文将介绍PID控制器的原理和调节方法，并探讨其在实际应用中的一些注意事项。

一、PID控制器原理PID控制器的原理基于三个基本元素：比例、积分和微分。

这三个元素分别对应控制误差的当前值、累积值和变化值。

PID控制器根据这三个元素的加权和来生成控制信号，以实现对被控对象的稳定控制。

1. 比例元素（P）比例元素是根据当前的控制误差进行调节的。

它直接乘以一个比例系数，将误差放大或缩小，生成相应的控制信号。

比例元素的作用是快速响应控制误差，但可能引起超调和震荡。

2. 积分元素（I）积分元素是对控制误差的累积值进行调节的。

它将误差进行积分，得到一个累积值，并乘以一个积分系数，生成相应的控制信号。

积分元素的作用是消除稳态误差，但可能导致系统响应过慢或产生超调。

3. 微分元素（D）微分元素是对控制误差的变化率进行调节的。

它将误差进行微分，得到一个变化率，并乘以一个微分系数，生成相应的控制信号。

微分元素的作用是预测误差的变化趋势，以提前调整控制信号，但可能引起过度调节和噪声放大。

通过调节比例、积分和微分元素的系数权重，可以优化PID控制器的响应速度、控制精度和抗干扰能力。

二、PID控制器调节方法PID控制器的调节方法通常包括经验法和自整定法两种。

1. 经验法经验法是基于经验和试错的方法，通过手动调节PID控制器的系数来实现对被控对象的控制。

具体步骤如下：步骤一：将积分和微分元素的系数设为零，只调节比例元素的系数。

步骤二：逐渐增大比例系数，观察系统的响应，并调整至系统稳定且响应时间较短。

步骤三：增加积分系数，减小系统的稳态误差，但要注意避免系统过调和震荡。

步骤四：增加微分系数，提高系统对突变的响应速度，但要避免过度调节和噪声放大。

2. 自整定法自整定法是基于系统辨识和参数整定理论的方法，通过对系统的频域或时域特性进行分析，自动计算得到PID控制器的系数。

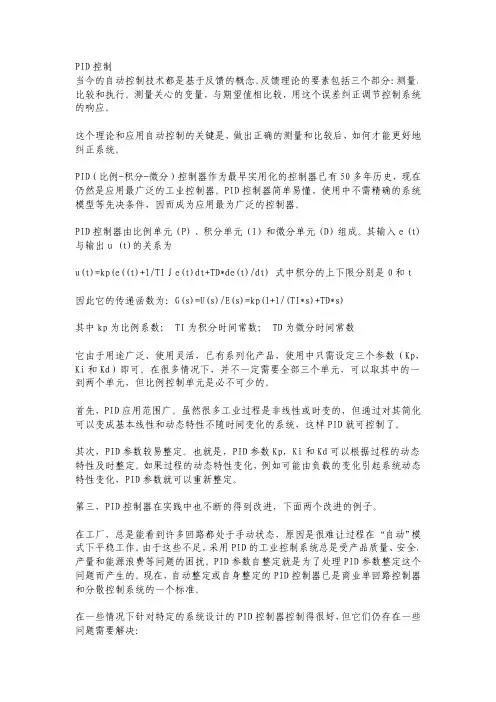

PID控制当今的自动控制技术都是基于反馈的概念。

反馈理论的要素包括三个部分：测量、比较和执行。

测量关心的变量，与期望值相比较，用这个误差纠正调节控制系统的响应。

这个理论和应用自动控制的关键是，做出正确的测量和比较后，如何才能更好地纠正系统。

PID（比例-积分-微分）控制器作为最早实用化的控制器已有50多年历史，现在仍然是应用最广泛的工业控制器。

PID控制器简单易懂，使用中不需精确的系统模型等先决条件，因而成为应用最为广泛的控制器。

PID控制器由比例单元（P）、积分单元（I）和微分单元（D）组成。

其输入e(t)与输出u(t)的关系为u(t)=kp(e((t)+1/TI∫e(t)dt+TD*de(t)/dt)式中积分的上下限分别是0和t因此它的传递函数为：G(s)=U(s)/E(s)=kp(1+1/(TI*s)+TD*s)其中kp为比例系数；TI为积分时间常数；TD为微分时间常数它由于用途广泛、使用灵活，已有系列化产品，使用中只需设定三个参数（Kp，Ki和Kd）即可。

在很多情况下，并不一定需要全部三个单元，可以取其中的一到两个单元，但比例控制单元是必不可少的。

首先，PID应用范围广。

虽然很多工业过程是非线性或时变的，但通过对其简化可以变成基本线性和动态特性不随时间变化的系统，这样PID就可控制了。

其次，PID参数较易整定。

也就是，PID参数Kp，Ki和Kd可以根据过程的动态特性及时整定。

如果过程的动态特性变化，例如可能由负载的变化引起系统动态特性变化，PID参数就可以重新整定。

第三，PID控制器在实践中也不断的得到改进，下面两个改进的例子。

在工厂，总是能看到许多回路都处于手动状态，原因是很难让过程在“自动”模式下平稳工作。

由于这些不足，采用PID的工业控制系统总是受产品质量、安全、产量和能源浪费等问题的困扰。

PID参数自整定就是为了处理PID参数整定这个问题而产生的。

现在，自动整定或自身整定的PID控制器已是商业单回路控制器和分散控制系统的一个标准。

PID控制原理与参数整定方法PID控制是一种常用的反馈控制方法，它通过测量控制系统的输出与期望输入之间的差异，计算出一个控制信号来调节控制系统的行为。

PID 控制器的主要参数有比例增益（Proportional），积分时间（Integral）和微分时间（Derivative）。

通过调节这些参数，可以实现对控制系统的动态响应和稳定性的优化。

首先，我们来了解一下PID控制器的工作原理。

PID控制器是基于控制误差和误差的变化率来计算输出控制信号的，它包含三个部分：比例控制项、积分控制项和微分控制项。

比例控制项（P项）以控制误差的比例关系来计算输出信号。

它的计算公式为：P=Kp*e(t)，其中Kp为比例增益，e(t)为控制误差。

比例增益越大，控制器对误差的纠正力度越大，但过大的比例增益会引起震荡。

积分控制项（I项）以控制误差的累积值来计算输出信号。

它的计算公式为：I = Ki * ∫e(t)dt，其中Ki为积分时间，∫e(t)dt为控制误差的累积值。

积分控制项主要用于消除稳态误差，但过大的积分时间会引起超调和不稳定。

微分控制项（D项）以控制误差的变化率来计算输出信号。

它的计算公式为：D = Kd * de(t)/dt，其中Kd为微分时间，de(t)/dt为控制误差的变化率。

微分控制项主要用于抑制系统的震荡和快速响应，但过大的微分时间会引起噪声放大。

接下来，我们来介绍一下PID参数整定的方法。

在实际应用中，PID 参数的选择通常需要经验和试验。

以下是常用的PID参数整定方法。

1.经验设置法：根据经验设置PID参数的初始值，然后根据实际系统的响应进行调整。

这种方法需要经验和实践的积累，适用于经验丰富的控制工程师。

2. Ziegler-Nichols方法：这是一种基于实验步骤响应曲线的整定方法。

该方法通过观察控制系统的临界点，确定比例增益、积分时间和微分时间的初始值，然后通过试探法逐步调整，直到系统达到所需的动态响应。
