接地电阻测试记录最新版

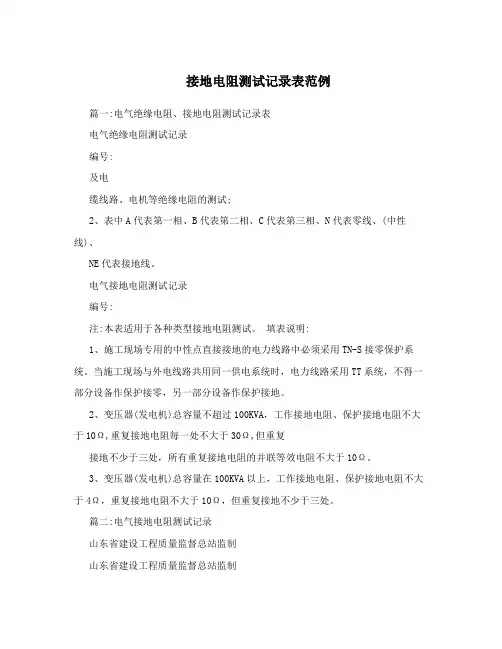

接地电阻测试记录表范例
篇一:电气绝缘电阻、接地电阻测试记录表
电气绝缘电阻测试记录
编号:
及电
缆线路、电机等绝缘电阻的测试;
2、表中A代表第一相、B代表第二相、C代表第三相、N代表零线、(中性线)、
NE代表接地线。

电气接地电阻测试记录
编号:
注:本表适用于各种类型接地电阻测试。

填表说明:
1、施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。

当施工现场与外电线路共用同一供电系统时，电力线路采用TT系统，不得一部分设备作保护接零，另一部分设备作保护接地。

2、变压器(发电机)总容量不超过100KVA，工作接地电阻、保护接地电阻不大于10Ω,重复接地电阻每一处不大于30Ω,但重复
接地不少于三处，所有重复接地电阻的并联等效电阻不大于10Ω。

3、变压器(发电机)总容量在100KVA以上，工作接地电阻、保护接地电阻不大于4Ω，重复接地电阻不大于10Ω，但重复接地不少于三处。

篇二:电气接地电阻测试记录
山东省建设工程质量监督总站监制
山东省建设工程质量监督总站监制
山东省建设工程质量监督总站监制
篇三:接地电阻测试记录表(范本)

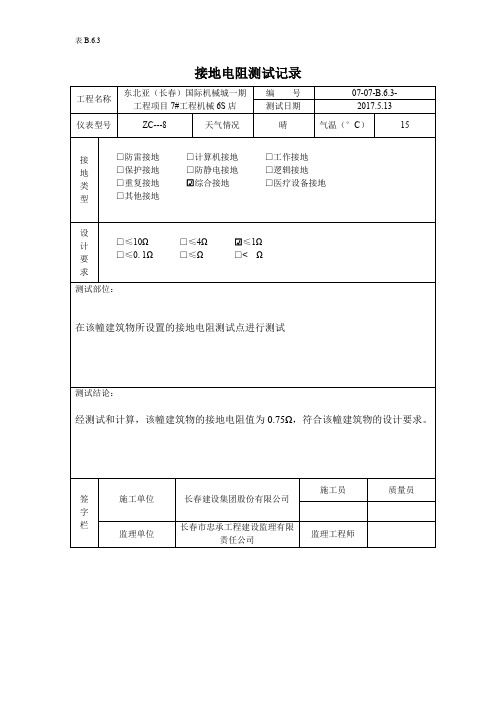

接地电阻测试记录表
表(十)—1
注:1、测试结果=实测阻值*季节系数;
2、接地电阻应定期(至少每月一次);
3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。

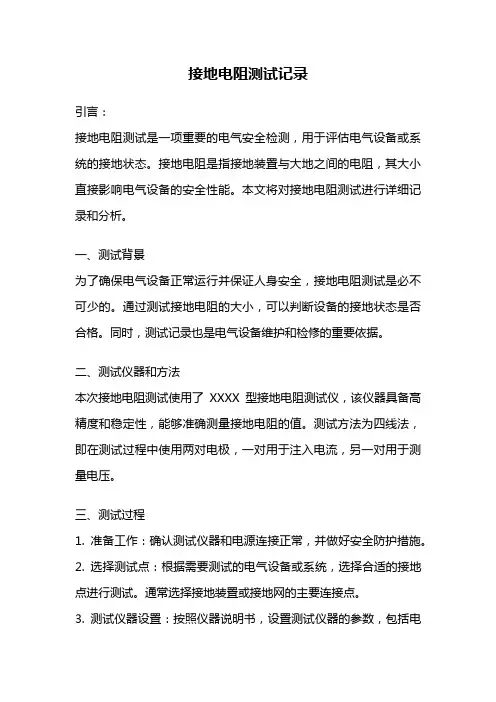

接地电阻测试记录引言：接地电阻测试是一项重要的电气安全检测，用于评估电气设备或系统的接地状态。

接地电阻是指接地装置与大地之间的电阻，其大小直接影响电气设备的安全性能。

本文将对接地电阻测试进行详细记录和分析。

一、测试背景为了确保电气设备正常运行并保证人身安全，接地电阻测试是必不可少的。

通过测试接地电阻的大小，可以判断设备的接地状态是否合格。

同时，测试记录也是电气设备维护和检修的重要依据。

二、测试仪器和方法本次接地电阻测试使用了XXXX型接地电阻测试仪，该仪器具备高精度和稳定性，能够准确测量接地电阻的值。

测试方法为四线法，即在测试过程中使用两对电极，一对用于注入电流，另一对用于测量电压。

三、测试过程1. 准备工作：确认测试仪器和电源连接正常，并做好安全防护措施。

2. 选择测试点：根据需要测试的电气设备或系统，选择合适的接地点进行测试。

通常选择接地装置或接地网的主要连接点。

3. 测试仪器设置：按照仪器说明书，设置测试仪器的参数，包括电流大小、测试时间等。

4. 测试接线：将测试仪器的注入电流端子与测试点连接，确保连接牢固可靠。

同时，将测量电压端子与测试点的另一端连接。

5. 开始测试：启动测试仪器，仪器将自动注入电流并测量电压。

测试时间一般为几秒钟至几分钟不等，根据具体情况而定。

6. 测试结果记录：测试仪器会显示出测试结果，包括接地电阻的数值和测试通过与否的判断。

将测试结果记录下来，并标注测试时间、测试人员等相关信息。

7. 结束测试：测试完成后，及时断开测试仪器与测试点的连接，并做好仪器的保养和维护工作。

四、测试结果分析根据测试记录，我们可以对接地电阻的状态进行分析和评估。

一般情况下，接地电阻应符合国家或行业标准的要求，通常要求接地电阻不应超过一定数值。

如果测试结果显示接地电阻超过了标准要求，说明接地系统存在问题，需要及时调查和处理；如果测试结果显示接地电阻合格，则说明接地系统工作正常。

五、测试结果的处理根据测试结果的分析，如果接地电阻超过了标准要求，我们需要进一步调查和处理。
