透射电镜培训笔记电镜培训笔记（2009.7.3）⼀样品的安装和取出1.单倾台的使⽤⽅法1)将单倾样品杆放⼊玻璃管holder中;2)将针尖状Tool插⼊Spring Clamp尾部⼩孔中,并轻轻抬起, 露出Specimen carrier;3)将样品放⼊样品杆中⼼圆孔台中,若位置有偏差,可轻敲样品杆,使样品落⼊正确位置, 然后轻轻放下Spring Clamp;4)样品安装完成后需要轻敲样品杆尾端数次,确认样品位置⽆变化且⽆掉落的危险;5)取出样品时可将镊⼦尖端插⼊tweezer notch, 将样品取出.2.插⼊样品杆1)将样品杆上的pin对准compustage 前⾯板上的closed线对齐,然后将其插⼊airlock 孔中. 此时, ⾯板上的红灯亮, airlock开始预抽⽓;2)在TUI软件中选择正确的样品杆类型,并点击Enter键;3)等待⼀段时间(120s), 直到⾯板上的红灯熄灭, 逆时针旋转样品杆⼤约120度（⾄open位置附近）, 并轻轻将样品杆送⼊镜筒;4)样品杆完全进⼊镜筒后,轻敲其尾部数下,使其状态稳定.5)关闭分⼦泵。

3.3 移出样品杆1) 关闭column valves；2） Search --- stage---- control---reset the holder；复位样品杆，此时其X, Y, Z, A, B 值应在零附近；3）将左⼿压住compustage样品杆周围部位并轻轻⽤⼒，右⼿将样品杆拉出⾄不能拉出为⽌（不要⽤⼒过⼤），然后顺时针旋转120度，最后将样品杆取出。

⼆电镜观察1. 准备⼯作1）将液氮放⼊冷井液氮容器中；2）检查真空状态，要求IGP1 <30 （log单位，以下同）:3）如需要，将样品杆放⼊镜筒中；4) 如需要，点击FEG Control⾯板中的Operate钮，启动灯丝（注：每天⼯作结束时不需要停⽌FEG灯丝）5）点击Vacuum⾯板上的Col. Valves Closed按钮，使其变灰，打开镜筒真空阀门，此时V7、V4阀门打开。

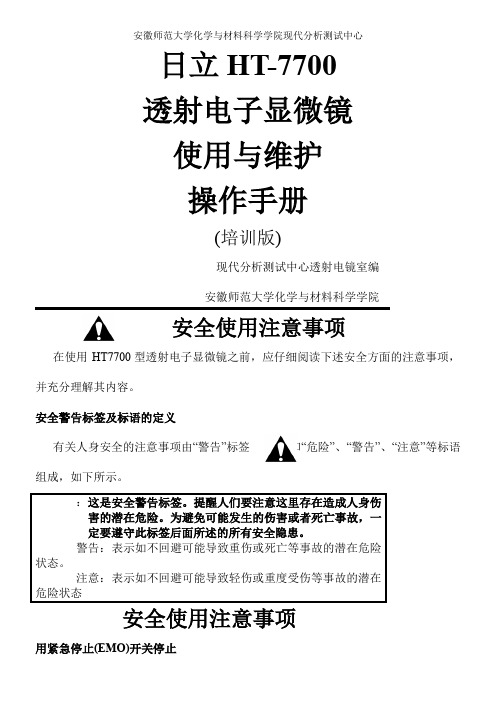

日立 HT-7700透射电子显微镜使用与维护操作手册(培训版)现代分析测试中心透射电镜室编安徽师范大学化学与材料科学学院安全使用注意事项在使用HT7700型透射电子显微镜之前，应仔细阅读下述安全方面的注意事项，并充分理解其内容。

安全警告标签及标语的定义有关人身安全的注意事项由“警告”标签和“危险”、“警告”、“注意”等标语组成，如下所示。

：这是安全警告标签。

提醒人们要注意这里存在造成人身伤害的潜在危险。

为避免可能发生的伤害或者死亡事故，一定要遵守此标签后面所述的所有安全隐患。

警告：表示如不回避可能导致重伤或死亡等事故的潜在危险状态。

注意：表示如不回避可能导致轻伤或重度受伤等事故的潜在危险状态安全使用注意事项用紧急停止(EMO)开关停止1. 作为系统应急切断功能，本系统安装了紧急停止开关。

发生紧急情况时，请按照下列步骤停止仪器。

（1）按下EMERGENCY开关。

（2）漏水的话，关闭冷却水阀门。

（3）联系服务部门技术人员。

2. 除了紧急情况外，不要按动紧急停止开关。

否则会损害产品或系统。

3. 实施紧急停止后，不要轻易恢复仪器的运行。

紧急停止后，必须把出现问题的部分修复后，才能恢复正常运行。

查找原因和修理工作，要委托公司服务部门或代理店。

数码相机用闪烁体本仪器的数码相机使用了将电子束变成闪烁体。

强烈电子束照射，仪器可能会受到损害，图像出现斑点。

通常使用Background补正功能即可消除这些斑点，但损坏严重时，有时无法补正。

使用仪器时，应注意闪烁体为有使用寿命零件，Background补正无效果时，要更换新品。

更换请参考有使用寿命零件的更换周期.安全使用注意事项冷却水（1）冷却水要使用氯残留浓度低的自来水。

若水质中含Si，Ca，Fe, S等杂质，可能会附着水路系统内壁，产生紊流，腐蚀系统，造成漏水现象。

如果认为冷却水存在问题，建议购买冷却水循环装置。

（2）冷却水的流量和水温请遵守以下条件。

流量：2 L/min一系统水温：15~20o C水温与室温的温度差应保持在6o C以内。

透射电子显微镜的实验技巧与使用方法透射电子显微镜（Transmission Electron Microscope，简称TEM）作为一种重要的材料科学与纳米科学研究工具，广泛应用于物质的微观结构分析。

然而，使用TEM进行观察和分析需要一些实验技巧和操作方法，以确保获得高质量的显微图像和可靠的实验结果。

本文将介绍透射电子显微镜的实验技巧和使用方法，以帮助读者更好地掌握这一强大工具。

第一部分：样品制备在进行TEM观察前，样品制备是至关重要的一步。

以下是一些常用的样品制备技巧：1. 薄片制备：将待观察的材料制备成足够薄的薄片，常用的方法有机械切割、离子蚀刻和离心旋涂等。

制备薄片时需注意避免产生裂纹和杂质。

2. 薄片转移到网格：将薄片转移到透射电子显微镜网格上，通常使用细钳和转移介质（如水和乙醇）进行操作。

转移过程需要小心以避免薄片折叠或粘附杂质。

第二部分：透射电子显微镜操作1. 启动与预热：在开始使用TEM之前，需要对其进行启动和预热。

启动过程包括电源接通、真空泵抽取空气以及透射电子显微镜主机预热。

预热时间可根据设备型号和要求进行设定。

2. 对准和聚焦：必须对TEM进行准确的样品对准和聚焦。

首先，通过观察屏幕上的光学显微镜图像，调整样品位置，使其准确对应TEM光学通道。

然后，通过微调操纵仪或操作面板上的聚焦控制旋钮对样品进行聚焦。

3. 选择倍率和放大：根据需要选择适当的倍率和放大倍数。

通常，低倍率可以提供较大的视野和全局信息，高倍率则可以提供更高分辨率和详细信息。

倍率过高可能导致图像模糊，倍率过低则可能丧失微观细节。

4. 稳定电流和时间控制：在TEM操作过程中，保持稳定的电流和时间控制至关重要。

电流的稳定性直接影响到图像质量和分辨率。

合理选择电流和控制时间以避免样品损伤。

第三部分：图像采集和分析1. 图像采集：在获得良好对准和聚焦的样品后，可以开始进行图像采集。

根据需求选择适当的图像模式，如亮场、暗场、选区电子衍射等。

物理实验中透射电子显微镜的使用指南透射电子显微镜（Transmission Electron Microscopy，简称TEM）是现代物理实验中一种非常重要的工具，它能够提供高分辨率的观测和分析样品的微观结构和成分。

本文将为您介绍透射电子显微镜的使用指南。

一、透射电子显微镜的原理与构造透射电子显微镜利用电子束通过样品并形成细致的图像，它的原理是基于电子的波粒二象性以及电子与样品相互作用的特性。

透射电子显微镜通常由电子源、透镜系统、样品台和显像系统等组成。

电子源是透射电子显微镜的核心部件，常用的电子源包括热阴极和场发射阴极。

透镜系统负责控制和聚焦电子束，它由透镜、磁透镜和计数器等组成。

样品台用于固定和转动样品，使得电子束可以满足不同角度的入射条件。

显像系统则负责收集电子束通过样品后的信息，并将其转化成可见图像。

二、透射电子显微镜的样品制备透射电子显微镜对样品制备要求极高，首先需要将样品制备成薄片，以保证电子束能够穿透样品并形成可观测的图像。

常用的样品制备方法有机械切割、电子束刻蚀和离子薄化等。

在样品制备过程中，还需要注意避免样品表面的污染和氧化。

在制备过程中，可以采用真空环境、惰性气体保护或氮气氛等方法来防止样品受到污染。

同时，也要注意避免样品上的含水气泡，可以通过超声震荡或去离子水清洗等方法去除。

三、透射电子显微镜的操作指南在使用透射电子显微镜时，需要注意以下几点：1. 系统预热：在使用透射电子显微镜之前，需要进行系统预热以达到稳定的工作状态。

预热时间通常为数小时，具体时间取决于仪器和操作要求。

2. 加热和冷却样品：透射电子显微镜可以在不同温度下观察样品。

在进行加热或冷却样品之前，需要确保样品和样品台可以承受相应的温度，并根据需要选择正确的加热或冷却装置。

3. 对溶液样品的观察：如果需要观察溶液样品，可以将样品制备在薄碳膜或其他透明基底上，并在观察前进行干燥。

同时，还应注意避免样品在高真空下蒸发或结晶。

TEM透射电子显微镜一、制样二、开机1.开循环水：先按下下面的黑色按钮，再按下上面的黑色按钮；2.主机开Col键,开机（软件自启）；三、放样1.出样品杆：向外拉部分杆，顺时针旋转15°，再向外拉部分杆，逆时针旋转30°,红灯亮，松手，拨下Air开关，等红灯灭，完全拉出杆。

（黑色圈以后的部分不能碰到，注意不要碰到杆尖端的钻石）；2.放样：铜网放到四、进样1.杆上的螺丝对准进样孔的凹槽插入，等红灯亮，往上拨Air杆，绿灯亮，顺时针30°推进，然后逆时针15°推进，完成进样。

五、软件操作1.加压：点击右侧第四个HV图标，弹出一个框，在框内选择HV ON,等高压上升到100；2.点亮灯丝：点框内的Filame on(显示为10μA为正常)；3.按下操作键盘的lens reset钮，旋转Brightness钮调整亮度。

右击左侧工具栏Stage,弹出一个框，点击Holder,下拉菜单，选择样品序号。

关掉此框，移动轨迹球，调整倍数寻找样品；4.旋转M钮，放大倍数，若变暗，逆时针旋转Brightness旋钮；5.按下WOB按钮，进行辅助对焦。

如果样品在视野内晃动剧烈，调整样品杆下方的银色金属旋钮（Z轴），直到样品不在晃动；6.右击左侧工具栏CCD，又出来一个框，这个时候要进行调整亮度，使框中最下方的screen density调为-12.点击Run。

7.调节亮度使长方框里的最右侧的红色峰位于框中间位置，然后用Focus聚焦。

准备拍的时候要按灭WOB辅助聚焦按钮，点击Freeze,点save保存图片。

8.如果要在同一倍数下拍，点击Run,继续拍摄。

如果要缩小倍数大范围找样，点Stop,缩小倍数，调节亮度找到合适样品。

六、出样1.点击左侧工具栏HV，在框里点击beam off。

2.出样品杆：向外拉部分杆，顺时针旋转15°，再向外拉部分杆，逆时针旋转30°,红灯亮，松手，拨下Air开关，等红灯灭，完全拉出杆。

电子透射显微镜操作说明书操作步骤1. 准备工作在进行电子透射显微镜操作之前，确保以下准备工作已经完成：- 确认显微镜的电源和电源线已连接并接通电源。

- 确保显微镜内的真空系统已经抽气并达到稳定的真空状态。

- 检查电子透射显微镜内的标本台、样品夹以及其他必要的配件是否已经准备好。

2. 打开电子透射显微镜- 打开显微镜控制面板上的电源开关，等待显微镜系统启动。

- 确保显微镜系统的温度已经达到操作所需的稳定状态。

3. 调节透射电子束- 使用电子透射显微镜控制面板上的电子束控制功能，调节并控制透射电子束的强度和焦距。

- 借助样品夹，将待观察的样本放置在标本台上，并确保样本位于透射电子束的路径上。

4. 调节对比度和放大倍数- 使用显微镜控制面板上的对比度和亮度控制调节工具，确保观察到的图像具有良好的对比度。

- 根据需要，选择合适的放大倍数来观察样本。

5. 操作记录和图像捕捉- 在观察过程中，可以使用显微镜控制面板上提供的图像捕捉功能，记录感兴趣的图像或者视频。

- 确保记录下所使用的参数和设置，以便后续的数据分析和处理。

6. 关闭电子透射显微镜- 在使用完毕后，将电子透射显微镜关闭。

- 关闭电子透射显微镜的步骤包括关闭电源开关、断开电源线，并进行必要的清洁和维护工作。

安全注意事项- 在进行电子透射显微镜操作时，务必佩戴适当的个人防护装备，如实验室服、眼镜和手套等。

- 避免直接接触电子透射显微镜的内部零件，以防止意外损坏或触电。

- 禁止在电子透射显微镜周围摆放易燃易爆物品，确保操作环境的安全。

- 在操作过程中遵循操作手册中提供的操作规范和安全操作指南。

维护和保养1. 定期清洁电子透射显微镜的各个部件，特别是透射电子束的路径和样品台等易受污染的地方。

2. 根据使用频率和要求，定期进行维护和保养工作，包括更换灯泡、调整电子束的焦距和清洁真空系统等。

3. 在长时间不使用电子透射显微镜时，建议采取相应的防护措施，确保设备的安全和耐用性。
