机械式隔膜计量泵的特点与适用计量泵如何操作隔膜计星泵广泛应用于石油化工、化工、电力、冶金、采矿.造船、轻工、农业、国防等工业。
机械式隔膜计量泵铸铝壳体，散热性能高，整体重量轻，适用各种酸碱药隔膜计星泵广泛应用于石油化工、化工、电力、冶金、采矿.造船、轻工、农业、国防等工业。
机械式隔膜计量泵铸铝壳体，散热性能高，整体重量轻，适用各种酸碱药液，无毒无味，接受凸轮机构，整体上完全无泄露，可安置于药槽或管道上，接触介质泵头为PVC、可选PTFE及不锈钢材质。
机械式隔膜计量泵性价比高，普遍适用于，压力要求不高的水处理行业，在泵运行或停止时也可任意调整流量也可定量输出，一般由掌控部分、驱动部分、传动部分及单向阀部分构成，驱动部分是电磁隔膜计量泵区分与其他计量泵的紧要部分。
机械式隔膜计量泵是由电磁铁为驱动，为输送小流量低压力管路液体而设计的一种计量泵，它以结构简单、能耗小、计量其实不太精准以及调整便利而在行业内受到欢迎，它的设计原则为“简单应用”，不过它的缺点就是计量流量小（一般30L/h以下），对管路压力要求比较低，这也从某些方面限制了它在工业上的应用。
泵头为被计量流体的过流部分，它的质量好坏一般表现在密封性、防腐性、结构稳定性；有各种材料PVC，304，316 等等。
对于电路板一般不存在工艺设计的问题，只是有数字电路和模拟电路之分，紧要的质量表现在密封性，电子元气件质量的好坏，由于电路板确定不能进入水汽。
由于机械式隔膜计量泵输送的一般都是强腐蚀性液体，所以对于直接和被输送液体接触的膜片有很高的防腐要求。
膜片一般接受PTFE材质。
机械隔膜计量泵特点1.操作安全,机械驱动隔膜,性价比高,普遍适用于,压力要求不高的水处理行业2.密封性好,无泄漏,装配维护和修理简单安全，接受偏心机构.整体上完全无泄露，可安置于药椿或管道上。
3.它可以传输高粘度介质，腐蚀性液体和不安全性的化学品。
铸铝壳体,散热性能高,整体重量轻,适用各种酸碱药液,无善无味。
PULSA GLM ®机械隔膜计量泵服务手册编号: IOM-GLM-DM7-003 安装、操作和维护手册适用型号：GLM7Pulsafeeder工厂服务政策如果您的Pulsafeeder泵存在任何问题，请首先查看操作和维护手册中的故障排除指南。
如果该问题在手册中未涉及或者无法解决，请联系您当地的Pulsafeeder授权销售代表，或联系我们的技术服务部，以获取进一步的帮助。
届时将由经过专业培训的技术人员为您诊断故障，并提供解决方案。
解决方案可能包括购买更换部件或将设备返还工厂以供检测和维修。
所有退修品都需具有Pulsafeeder出具的退修品作业和管理号码。
Pulsafeeder技术人员对原部件检查完毕后，将对保修品进行维修所购买的部件费用存入用户名下。
作为故障部件返还的保修部件，如果经测试后运行良好，那么该部件将被送还给发送方，运费由其承担。
电子部件的更换均不接受信用担保。
对于保修范围外的任何维修和改动，需要收取基准费用和更换零部件的相关费用。
安全注意事项：1. 对该设备进行安装或维护之前，请阅读并理解所有相关说明和文件。
2. 请遵守所有特殊说明、备注和注意事项。
3. 在安装、调节和维护过程中，请小心操作并运用良好的常识进行判断。
4. 请确保在设备安装、维护和操作过程中，遵守您所在公司和工厂的所有安全及工作程序和标准。
©2014 Pulsafeeder公司版权所有。
保留所有权利。
本文件信息可能随时更改，恕不另行通知。
未经Pulsafeeder 公司书面授权，除了用于购买方的个人用途以外，严禁对该刊物的任何内容进行复制，严禁在可检索的系统中存放，严禁以任何形式或任何电子或机械途径，包括影印和录音等方式进行传播。
目录1.引言 (4)2.操作原理 (4)2.1 泵头组件 (5)2.2 控制组件 (5)2.3 齿轮减速组件 (5)3.设备检查 (6)4.存储 (6)5.安装 (6)5.1 场地 (6)5.2 管道系统 (7)5.3 入口压力要求 (7)5.4 出口压力要求 (8)6.设备启动 (9)6.1 紧固件检查 (9)6.2 输出调节 (9)6.3 泵头灌注和维护 (10)6.4 泵头灌注 (11)6.5 校准 (13)7.维护 (14)7.1 隔膜拆卸和重新安装 (16)7.2 隔膜轴封 (18)7.3 止回阀 (19)7.4 塑料连接器式止回阀的拆卸与安装 (20)7.5 金属螺栓紧固式止回阀的拆卸与安装 (21)7.6 马达的拆卸与安装 (23)8.备件 (24)8.1 KOPkit方案 (24)8.2 订购KOPkits或备件 (24)8.3 备件包编号： (25)9.编码识别 (25)10. 故障排除 (26)11. 管道附件 (28)12. 外形尺寸图 (29)13. 零件图和零件清单 (31)31. 引言GLM® DM7计量泵是一种容积式、机械操作的往复式隔膜泵。
隔膜计量泵生产厂家有哪些十大多柱塞高压隔膜计量泵品牌最新排名榜单1.上海沈泉泵阀制造有限公司上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
2. 上海泉尔泵阀制造有限公司上海泉尔泵阀制造有限公司是一家集生产科研为一体的水泵阀门专业制造公司，公司拥有一批技术骨干和精良的生产设备，同时配备了优良的质量理人员，产品质量检测设施完善。
3. 江苏云辉泵阀集团有限公司江苏云辉泵阀集团有限公司是集科研、设计、生产、销售、维保服务为一体的综合性企业，产品广泛用于石油、化工、冶金、电力、焦化、矿业、医药、印染、食品、造纸、环保等领域。
4. 新疆百利万通机电设备有限公司新疆百利万通机电设备有限公司成立于2018年，位于乌鲁木齐市星河水泵市场及恒汇机电城主要经营：水泵，滴灌泵，管道泵，多级泵，渣浆泵，压滤机入料泵，双吸泵，离心泵，潜水泵，深井泵，污水泵，化工泵，无塔供水设备吗，广泛应用于生活给水，农用排灌、化工、制药、造纸、石油、采矿、建筑、冶金、消防等各行各业。
5. 湖南中开泵业有限公司湖南中开泵业有限公司(中开泵业、中泵、长泵特泵、汨罗制泵)是长沙水泵行业知名水泵制造厂家，注册商标“长一制泵”，长沙水泵厂始建于1951年，曾用名称长沙通大集团长沙水泵厂，长沙工业泵总厂，长沙天鹅工业泵厂，于1951年正式建厂，多年来一直从是国内知名的专业中开泵-多级泵-双吸泵-立式斜流泵-冷凝泵-凝结水泵-立式长轴泵-清水泵-船用挖砂泵等泵类设计、研发和生产的综合泵业公司。
6. 上海边科机械集团有限公司上海边科机械集团有限公司于2016年01月29日成立。
法定代表人朱宗雷，公司经营范围包括：机械设备(除特种设备)、水泵、阀门(除压力)、五金工具、电动工具、气动工具、金属制品、环保设备、通风设备、水处理设备、减速机、电机加工及销售;电子商务(不得从事增值电信、金融业务);企业管理咨询;自有房屋租赁;房屋建设工程施工;货物或技术进出口(国家禁止或涉及行政审批的货物和技术进出口除外)等。

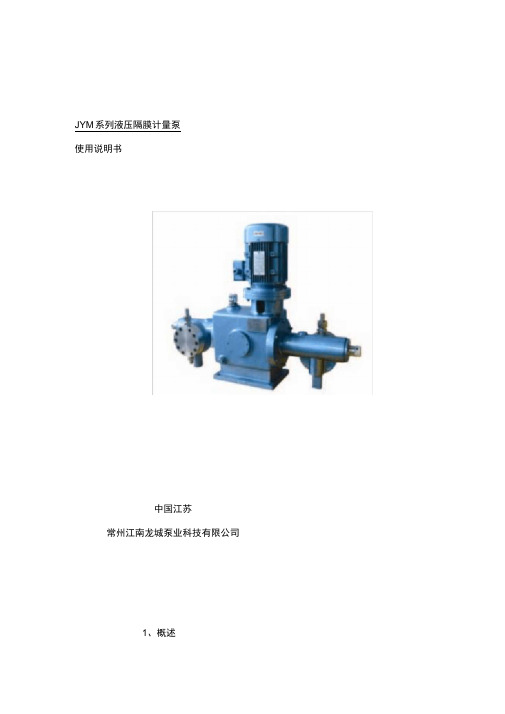

JYM系列液压隔膜计量泵使用说明书中国江苏常州江南龙城泵业科技有限公司1、概述简介本系列液压隔膜计量泵为立式单缸泵，运行可靠，无泄漏。
无论泵工作或停机时，其流量均可调节。
还可经过远程控制仪表实现自动调节流量。
在压力、温度和泵流量调节设置恒定的情况下，其排出液体的重复计量精度在土1%£围内。
以下为各型计量泵能达到的最大流量和能承受的最高压力（最大流量和最高压力并不对应），具体参数表详见产品样本：该泵为一种可靠、紧凑、流量可调节的隔膜泵，适用于输送一般腐蚀性或有毒性的化学介质，输送介质温度可达90C。
由于隔膜把传动箱与输送介质隔开，可防止介质泄漏造成污染和损失，因此广泛运用于化工、食品、炼油、医药、电力、环保水处理工程等工业部门，输送各种易燃、易爆、有毒、腐蚀或非腐蚀性的特殊介质。
工作原理电机轴经联轴器与蜗杆轴相联, 带动蜗轮作回转运动, 与蜗轮一体的偏心轮经过连杆将回转运动转变为往复运动, 并传递给柱塞, 柱塞推动油, 油作用到隔膜上, 经过进出口单向阀作用实现介质的输送过程。
泵的流量调节是经过控制杆调节旁路回油量（柱塞径向一小孔为回油孔）实现的, 控制杆在不同的位置能够实现不同的回油量, 也即改变柱塞的有效行程, 从而改变流量。
经过旋转调节旋钮移动流量控制杆, 使柱塞上旁路孔能在整个柱塞行程所希望的百分比位置关闭, 从而实现排出流量0-100%的调节。
当流量控制杆调到100%流量, 旁路开口将在每个吸入行程终了处打开, 然后在排出行程, 旁路开口立即关闭, 使整个柱塞位移推动的油都施加到了弹性隔膜上; 当流量控制杆调到50%流量, 旁路开口在柱塞吸入行程一半处打开, 在下一个排出行程时, 泵柱塞推动的油将在第一个50%行程经过柱塞径向打开的口从柱塞内孔中旁路到油箱中, 之后旁路开口被控制杆关闭, 余下的50%柱塞位移推动的油将施加到隔膜上, 因此出口流量降为一半; 当流量控制杆调到0 时, 柱塞工作推动的油都经过柱塞径向打开的口从柱塞内孔中回到油箱中, 没有油作用到隔膜。
计量泵的工作原理、结构特点及常见故障处理方法一、计量泵的定义计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。
计量泵也称定量泵或比例泵。
计量泵属于往复式容积泵，用于精确计量的，通常要求计量泵的稳定性精度不超过±1%。
随着现代化工业朝着自动化操作、远距离自动控制这一形势的不断发展，计量泵的配套性强、适应介质（液体）广泛的优势尤为显得特出。
计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。
使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。
使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。
由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制药、食品等各工业领域中。
二、计量泵的分类⒈根据过流部分⑴柱塞、活塞式⑵机械隔膜式⑶液压隔膜式⒉根据驱动方式⑴电机驱动⑵电磁驱动⒊根据工作方式⑴往复式⑵回转式⑶齿轮式4. 根据泵特点⑴特大机座⑵大机座⑶中机座⑷小机座⑸微机座其他的分类方式：电控型，气控型，保温型，加热型，高黏度型等5.计量泵的结构该泵的由电机、传动箱、缸体等三部份组成。
传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成；通过旋转调节手轮来实行高调节行程，从而改变移动轴的偏心距来达到改变柱塞（活塞）行程的目的。
缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。
6.计量泵的工作原理电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。
当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。
在泵的往复顺还工作形成连续有压力、定量的排放液体。
7. 流量调节泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。

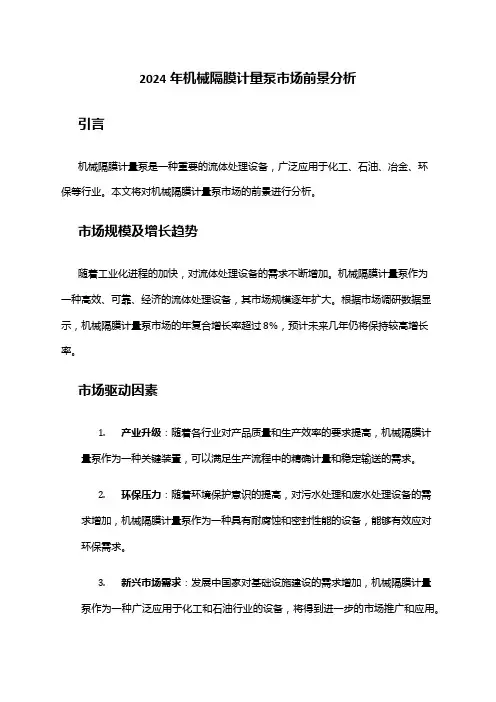

2024年机械隔膜计量泵市场前景分析引言机械隔膜计量泵是一种重要的流体处理设备，广泛应用于化工、石油、冶金、环保等行业。
本文将对机械隔膜计量泵市场的前景进行分析。
市场规模及增长趋势随着工业化进程的加快，对流体处理设备的需求不断增加。
机械隔膜计量泵作为一种高效、可靠、经济的流体处理设备，其市场规模逐年扩大。
根据市场调研数据显示，机械隔膜计量泵市场的年复合增长率超过8%，预计未来几年仍将保持较高增长率。
市场驱动因素1.产业升级：随着各行业对产品质量和生产效率的要求提高，机械隔膜计量泵作为一种关键装置，可以满足生产流程中的精确计量和稳定输送的需求。
2.环保压力：随着环境保护意识的提高，对污水处理和废水处理设备的需求增加，机械隔膜计量泵作为一种具有耐腐蚀和密封性能的设备，能够有效应对环保需求。
3.新兴市场需求：发展中国家对基础设施建设的需求增加，机械隔膜计量泵作为一种广泛应用于化工和石油行业的设备，将得到进一步的市场推广和应用。
市场竞争格局目前，机械隔膜计量泵市场竞争较为激烈，主要有一些国内外知名的厂商。
竞争主要集中在产品质量、技术研发和售后服务等方面。
市场发展趋势1.产品技术升级：随着科学技术的不断进步，机械隔膜计量泵的自动化程度将不断提高，产品性能和稳定性将得到进一步提升。
2.市场细分：随着不同行业对机械隔膜计量泵的需求差异化，市场将进一步细分，厂商可以根据市场需求开发专业化的产品线。
3.国际市场拓展：国外市场对高品质机械隔膜计量泵的需求依然存在，厂商可以通过积极开拓国际市场，进一步扩大销售规模。
市场风险与挑战1.技术壁垒：机械隔膜计量泵技术发展相对成熟，新厂商进入市场面临技术壁垒，需要持续进行技术研发。
2.价格竞争：市场上存在价格竞争较为激烈的情况，厂商需提高产品附加值，寻求差异化竞争优势。
3.环保要求提高：随着环保法规的不断提高，机械隔膜计量泵厂商需要不断升级产品的环保性能，以满足环保需求。
结论机械隔膜计量泵市场具有广阔的发展前景，其在化工、石油、冶金、环保等行业的应用需求持续增长。
隔膜计量泵操作规程一、准备工作1. 检查隔膜计量泵的各个部件是否完好无损，有无松动或损坏。
2. 检查泵体和管路是否干净，并清理污物和杂物。
3. 检查隔膜计量泵的电源是否正常，并接通电源。
4. 检查控制系统是否正常工作。
5. 确保隔膜计量泵所需的输送介质已准备好，并放置在合适的容器中。
二、开机操作1. 打开隔膜计量泵的电源开关。
2. 按照设定的参数设置调整控制系统。
3. 检查泵头连接处的密封是否良好，并紧固。
4. 调整隔膜计量泵的输送流量和压力。
5. 打开介质输送管路的阀门。
6. 按下启动按钮，启动隔膜计量泵。
7. 观察隔膜计量泵的运行情况，确保没有异常噪音或振动。
8. 根据需要，调整隔膜计量泵的流量和压力。
三、运行操作1. 根据实际需求，调整隔膜计量泵的输送流量和压力。
2. 当隔膜计量泵工作时，注意观察泵头、阀门和管路是否有漏液现象。
3. 定期检查泵体和管路的温度，确保隔膜计量泵正常工作。
4. 如果发现隔膜计量泵工作过程中有异常情况，立即停机检修。
5. 隔膜计量泵的运行时间达到设定值时，自动停止泵的运行。
四、停机操作1. 关闭隔膜计量泵的电源开关。
2. 关闭介质输送管路的阀门。
3. 按下停机按钮，停止隔膜计量泵的运行。
4. 清理隔膜计量泵的泵体和管路，确保干净整洁。
5. 关闭控制系统，并确保所有设备处于关闭状态。
六、注意事项1. 在操作过程中，切勿将隔膜计量泵进行过载运行。
2. 在停机前，应注意关闭介质输送管路的阀门，避免介质外漏。
3. 定期检查隔膜计量泵的密封件，如有损坏或磨损需要及时更换。
4. 隔膜计量泵停机后，应保持泵体内的介质干燥，以防止腐蚀和损坏。
5. 在操作过程中，注意自身安全，禁止将手或其他物体伸入运转中的隔膜计量泵。
总结：以上是隔膜计量泵的操作规程。
在日常操作中，操作人员应严格按照规程进行操作，确保隔膜计量泵的正常运行和安全使用。
隔膜计量泵操作规程（2）隔膜计量泵是一种常用的流体传输设备，广泛应用于化工、石油、冶金、医药等行业。

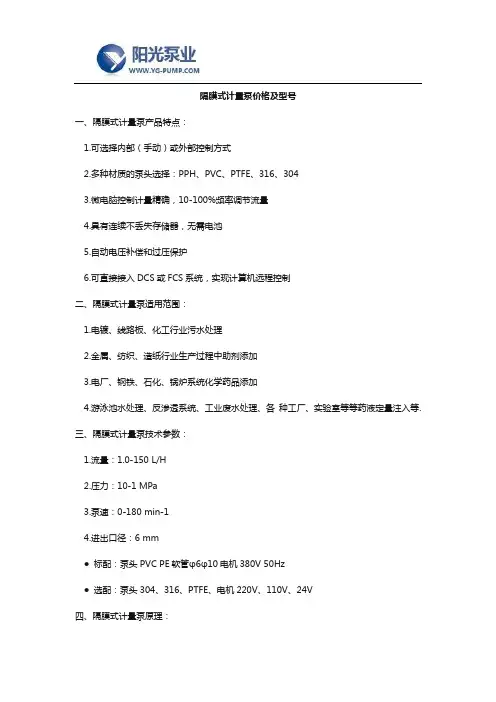

隔膜式计量泵价格及型号一、隔膜式计量泵产品特点：1.可选择内部（手动）或外部控制方式2.多种材质的泵头选择：PPH、PVC、PTFE、316、3043.微电脑控制计量精确，10-100%频率调节流量4.具有连续不丢失存储器，无需电池5.自动电压补偿和过压保护6.可直接接入DCS或FCS系统，实现计算机远程控制二、隔膜式计量泵适用范围：1.电镀、线路板、化工行业污水处理2.金属、纺织、造纸行业生产过程中助剂添加3.电厂、钢铁、石化、锅炉系统化学药品添加4.游泳池水处理、反渗透系统、工业废水处理、各种工厂、实验室等等药液定量注入等.三、隔膜式计量泵技术参数：1.流量：1.0-150 L/H2.压力：10-1 MPa3.泵速：0-180 min-14.进出口径：6 mm●标配：泵头PVC PE软管φ6φ10电机380V 50Hz●选配：泵头304、316、PTFE、电机220V、110V、24V四、隔膜式计量泵原理：隔膜式计量泵系列产品原理特性是由电机通过涡轮蜗杆驱动的机械隔膜式计量泵，适用于低压场合的流体计量。
隔膜式计量泵利用柔性隔膜取代活塞，在驱动机构的带动下使隔膜作来回往复运动，改变泵腔容积，在泵进出口阀的作用下吸排液体。
隔膜式计量泵可按各种工艺流程的需要，流量可在0-100%范围内无级调节，定量输送不含固体颗粒的腐蚀性和非腐蚀行性液体，泵头配有多种过流材料（PPH、PTFE、PVC、PVDF、RPP、SS304、316、316L）。
隔膜式计量泵由于能用隔膜把过流液体与驱动润滑机构之间的完全隔离，采用高科技的结构设计，并使用最新型的PTFE与橡胶复合膜片，耐腐蚀强，大大的提高了膜片的使用寿命。
五、隔膜式计量泵型号意义及性能参数。
选哪种计量泵主要是看所输送的介质,
隔膜式计量泵：因为隔膜可以做到耐腐蚀且无泄漏,但由于材质的限制,四氟的隔膜泵温度不能超过260度,实际使用温度一般不超过200度,如果使用金属膜片,耐温性能更好了,但膜片的疲劳寿命就不太好说了,另外价格相对较高.
而柱塞式泵由于填料易发生泄漏,所以易燃易爆\毒性较大\价格昂贵的介质不太适宜用,有的介质对柱塞杆有一定腐蚀性,柱塞与填料之间也会有磨损,使用时间长了会在柱塞上留下痕迹,特别是在调量的时候更易发生泄漏.
当然介质只是其中一个要素，
还需知道流量、压力、温度、粘度、比重、含量等等。
机械隔膜式计量泵：流量1000l/h以内，压力1.2mpa以内，计量精度2.5%以内。
液压隔膜式计量泵:流量0.5~300000l/h，压力25mpa以内，计量精度1以内。
柱塞式计量泵：流量0.2~300000l/h,压力65mpa以内，计量精度1以内。
.
1/ 1。
隔膜计量泵使用有哪些注意事项和要求以隔膜计量泵使用有哪些注意事项和要求为标题隔膜计量泵是一种常用的工业泵，具有精密计量和输送液体的功能。
在使用隔膜计量泵时，需要注意以下几点事项和要求。
1. 选择合适的泵型和规格隔膜计量泵有多种型号和规格，根据实际需要选择合适的泵型和规格。
考虑到流量、压力、介质等因素，选择适合的隔膜计量泵，以确保泵的性能和使用效果。
2. 安装位置和固定隔膜计量泵的安装位置应选择在平稳、通风和易于维修的地方。
并且要将泵固定牢固，以防止泵在工作过程中产生震动和噪音。
3. 连接管路和阀门的安装在连接隔膜计量泵的进出口管路时，应注意管路的正确连接和紧固，以免泄漏。
同时，安装适当的阀门和流量调节装置，以便在需要时控制流量和压力。
4. 液体介质的选择隔膜计量泵适用于各种液体介质的输送，但在选择液体介质时需要考虑其化学性质和粘度等因素。
对于腐蚀性液体或具有颗粒的介质，需要选择适当的泵材料和隔膜材料，以确保泵的耐腐蚀性和使用寿命。
5. 运行和维护在启动隔膜计量泵之前，应检查各部件的连接是否牢固，润滑系统是否正常，阀门是否打开。
在运行过程中，要定期检查泵的工作状态、密封性能和润滑情况，及时处理泵的故障和异常情况。
定期清洗和保养泵，延长泵的使用寿命。
6. 安全使用在使用隔膜计量泵时，要注意安全操作规程，避免因操作不当导致事故发生。
例如，在操作前应切断电源，防止触电；在清洗和维修泵时，应戴好防护手套和眼镜，避免接触有害物质和受伤。
7. 环境保护隔膜计量泵在使用过程中应注意环境保护。
泵的液体排放应符合国家环保标准，避免污染环境。
对于废弃的泵和部件，应按照相关规定进行分类处理和回收利用。
总结起来，使用隔膜计量泵需要注意选择合适的泵型和规格，正确安装和连接管路，选择适当的液体介质，定期维护和保养泵，安全操作并注重环境保护。
只有严格遵守这些注意事项和要求，才能保证隔膜计量泵的正常运行和使用效果。
