X射线衍射方法测量残余应力得原理与方法-STRESSX射线衍射方法测量残余应力得原理与方法什么就是残余应力？外力撤除后在材料内部残留得应力就就是残余应力。
但就是，习惯上将残余应力分为微观应力与宏观应力。
两种应力在X射线衍射谱中得表现就是不相同得。
微观应力就是指晶粒内部残留得应力，它得存在，使衍射峰变宽。
这种变宽通常与因为晶粒细化引起得衍射峰变宽混杂在一起，两者形成卷积。
通过测量衍射峰得宽化，并采用近似函数法或傅立叶变换方法来求得微观应力得大小。
宏观应力就是指存在于多个晶体尺度范围内得应力，相对于微观应力存在得范围而视为宏观上存在得应力。
一般情况下，残余应力得术语就就是指在宏观上存在得这种应力。
宏观残余应力（以下称残余应力）在X射线衍射谱上得表现就是使峰位漂移。
当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间得距离被拉大，导致衍射峰位向低角度位移。
通过测量样品衍峰得位移情况，可以求得残余应力。
X射线衍射法测量残余应力得发展X射线衍射法就是一种无损性得测试方法，因此，对于测试脆性与不透明材料得残余应力就是最常用得方法。
20世纪初，人们就已经开始利用X射线来测定晶体得应力。
后来日本成功设计出得X射线应力测定仪，对于残余应力测试技术得发展作了巨大贡献。
1961年德国得E、Mchearauch提出了X射线应力测定得sin2ψ法，使应力测定得实际应用向前推进了一大步。
X射线衍射法测量残余应力得基本原理Ｘ射线衍射测量残余内应力得基本原理就是以测量衍射线位移作为原始数据，所测得得结果实际上就是残余应变，而残余应力就是通过虎克定律由残余应变计算得到得。
其基本原理就是：当试样中存在残余应力时，晶面间距将发生变化，发生布拉格衍射时，产生得衍射峰也将随之移动，而且移动距离得大小与应力大小相关。
用波长λ得X射线，先后数次以不同得入射角照射到试样上，测出相应得衍射角2θ，求出2θ对sin2ψ得斜率M，便可算出应力σψ。
x射线衍射测量残余应力实验指导书
X射线衍射方法测量材料的残余应力一、实验目的与要求1.了解材料的制备过程及残余应力特点。
2.掌握X射线衍射（XRD）方法测量材料残余应力的实验原理和方法。
二、了解表面残余应力的概念、分类及测试方法种类, 掌握XRD仪器设备的操作过程。
三、实验基本原理和装置..1.X射线衍射测量残余应力原理当多晶材料中存在内应力时, 必然还存在内应变与之对应, 导致其内部结构(原子间相对位置)发生变化。
从而在X射线衍射谱线上有所反映, 通过分析这些衍射信息, 就可以实现内应力的测量。
材料中内应力分为三大类。
第I类应力, 应力的平衡范围为宏观尺寸, 一般是引起X射线谱线位移。
由于第I类内应力的作用与平衡范围较大, 属于远程内应力, 应力释放后必然要造成材料宏观尺寸的改变。
第II类内应力, 应力的平衡范围为晶粒尺寸, 一般是造成衍射谱线展宽。
第III类应力, 应力的平衡范围为单位晶胞, 一般导致衍射强度下降。
第II类及第III类内应力的作用与平衡范围较小, 属于短程内应力, 应力释放后不会造成材料宏观尺寸的改变。
在通常情况下, 我们测得是残余应力是指第一类残余应力。
当材料中存在单向拉应力时, 平行于应力方向的(hkl)晶面间距收缩减小(衍射角增大), 同时垂直于应力方向的同族晶面间距拉伸增大(衍射角减小), 其它方向的同族晶面间距及衍射角则处于中间。
当材料中存在压应力时, 其晶面间距及衍射角的变化与拉应力相反。
材料中宏观应力越大, 不同方位同族晶面间距或衍射角之差异就越明显, 这是测量宏观应力的理论基础。
原理见图1。
由于X射线穿透深度很浅, 对于传统材料一般为几十微米, 因此可以认为材料表面薄层处于平面应力状态, 法线方向的应力(σz )为零。
当然更适用于薄膜材料的残余应力测量。
图1 x 射线衍射原理图图2中φ及ψ为空间任意方向OP 的两个方位角, εφψ 为材料沿OP 方向的弹性应变, σx 及σy 分别为x 及y 方向正应力。
x射线衍射测定表面残余应力的基本原理
x射线衍射测定表面残余应力的基本原理
X射线衍射是一种常用的非破坏性分析方法，可用于测定材料内部的残余应力。
其基本原理是利用X射线在晶体中发生衍射现象来获取有关晶体结构的信息。
当入射X射线照射到晶体表面时，其中的晶粒会发生散射。
这个散射过程中，
X射线会与晶体中的原子相互作用，导致X射线改变方向。
这种改变方向的现象
称为衍射，衍射的角度和晶体的结构以及晶格参数密切相关。
X射线衍射测定表面残余应力的原理是利用晶体中晶面的平面间距与入射X射线的衍射角度之间的关系。
当晶体受到残余应力的影响时，晶面的平面间距会发生改变。
这种改变会导致入射X射线的衍射角度产生相应的偏移。
通过测量衍射角
度的改变，可以反推出材料中的残余应力大小和分布情况。
为了获得准确的残余应力测量结果，需要选择合适的晶体材料和衍射仪器。
常
用的晶体材料包括钼、铜和钨等。
衍射仪器通常采用X射线源、衍射仪器和探测
器组成，可以实现对入射X射线的发射和检测。
测量过程中，需要准确控制入射
角度和衍射角度，并进行有效的数据分析和处理。
X射线衍射测定表面残余应力的基本原理可应用于材料工程、金属加工、航空
航天等领域，有助于了解材料的力学性能和结构变化。
通过这种非破坏性的分析方法，可以提高材料的质量控制和设计优化，从而提升产品的可靠性和性能。
xrd 应力测试原理
xrd 应力测试原理XRD 应力测试原理一、引言X射线衍射（X-Ray Diffraction，简称XRD）是一种广泛应用于材料科学领域的非破坏性测试方法，可以用来研究晶体结构、晶格常数、晶体取向和残余应力等信息。
本文将介绍XRD应力测试的原理和基本步骤。
二、XRD应力测试原理XRD应力测试是基于布拉格方程（Bragg's Law）的原理进行的。
布拉格方程描述了入射X射线与晶体晶面之间的相互作用关系。
当入射X射线与晶体晶面满足布拉格方程时，会发生共面干涉，产生衍射信号。
三、布拉格方程布拉格方程可以表示为：nλ = 2dsinθ其中，n为衍射级数，λ为入射X射线的波长，d为晶面间距，θ为衍射角。
四、应力引起的晶面间距变化晶体中的应力会引起晶面间距的变化。
根据胡克定律，应力与应变之间存在线性关系。
当晶体受到外力作用时，晶体中的原子会发生位移，导致晶面间距的变化。
因此，通过测量晶体中晶面间距的变化，可以间接推断出晶体中的应力信息。
五、应力测试步骤1. 样品准备：将待测试的样品切割成适当尺寸，并进行表面处理，以确保样品的表面光洁度和平整度。
2. 仪器调试：调整XRD仪器的参数，如入射角、发射角、入射深度等，以适应不同样品的测试需求。
3. 测量数据：通过XRD仪器发射X射线，并接收衍射信号。
记录衍射图谱，包括衍射角和相对强度。
4. 数据分析：根据布拉格方程，计算晶面间距，并绘制应力-晶面间距曲线。
5. 应力计算：根据已知晶体结构和材料参数，利用应力-晶面间距曲线，将晶面间距的变化转化为应力值。
六、应力测试的应用领域XRD应力测试在材料科学领域有广泛的应用。
主要应用于以下方面：1. 金属材料研究：通过测试金属材料中的残余应力，可以评估材料的强度、韧性和耐久性。
2. 薄膜应力测试：薄膜在制备过程中容易产生应力，通过XRD应力测试可以帮助优化薄膜的成长过程。
3. 焊接接头质量评估：焊接过程中产生的残余应力会对焊接接头的性能产生影响，通过XRD应力测试可以评估焊接接头的质量。
x射线衍射法测残余应力
x射线衍射法测残余应力x射线衍射法是一种常用的测量材料中残余应力的方法。
残余应力是指在材料内部存在的无外力作用下的应力状态。
x射线衍射法通过观察材料晶体的衍射图样，可以间接获得材料中的残余应力信息。
在材料制备和加工过程中，常常会产生各种类型的应力，如热应力、机械应力等。
这些应力可能会导致材料的性能下降甚至失效。
因此，了解材料中的残余应力分布情况对于材料的设计和使用具有重要意义。
x射线衍射法测量残余应力的原理是基于布拉格衍射定律。
根据布拉格衍射定律，当x射线入射到晶体上时，会与晶体中的原子产生相互作用，形成衍射峰。
这些衍射峰的位置和强度与晶体中的晶格常数、晶体结构以及晶体内部的应力状态有关。
x射线衍射实验通常使用x射线衍射仪进行。
首先，将待测材料制备成适当的样品，通常为薄片或者粉末。
然后，将样品放置在x射线衍射仪的样品台上，调整x射线的入射角度和入射波长，使得x 射线与样品发生衍射。
通过观察和分析衍射图样，可以得到一些重要的信息。
首先，衍射峰的位置可以计算出晶格常数，从而了解材料的晶体结构。
其次，衍射峰的宽度可以反映出材料中的残余应力大小。
在材料中存在应力时，晶体中的晶面会发生畸变，从而导致衍射峰的展宽。
根据衍射峰的形状和宽度，可以计算出材料中的残余应力大小和分布情况。
x射线衍射法测量残余应力具有许多优点。
首先，它是一种非破坏性的测量方法，可以对样品进行多次测量，而不会对样品的性能和结构造成损害。
其次，x射线衍射法可以测量材料中的残余应力分布情况，而不仅仅是某一个点的应力值。
这对于了解材料的应力状态以及应力的来源具有重要意义。
然而，x射线衍射法也存在一些限制。
首先，它只能测量具有晶体结构的材料，无法对非晶态材料进行测量。
其次，x射线衍射法对于样品的制备要求较高，需要将样品制备成适当的形状和尺寸，并且表面应该光滑且无缺陷。
此外，x射线衍射法对于测量环境的稳定性要求较高，温度和湿度的变化都会对测量结果产生影响。
xstress 3000残余应力仪工作原理

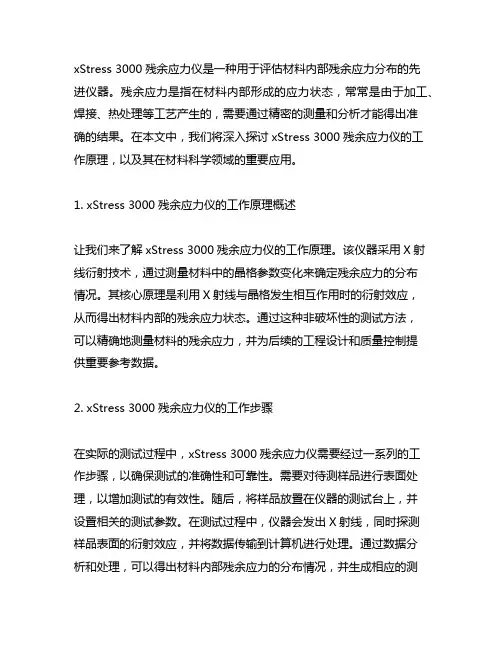

xStress 3000残余应力仪是一种用于评估材料内部残余应力分布的先进仪器。
残余应力是指在材料内部形成的应力状态，常常是由于加工、焊接、热处理等工艺产生的，需要通过精密的测量和分析才能得出准确的结果。
在本文中，我们将深入探讨xStress 3000残余应力仪的工作原理，以及其在材料科学领域的重要应用。
1. xStress 3000残余应力仪的工作原理概述让我们来了解xStress 3000残余应力仪的工作原理。
该仪器采用X射线衍射技术，通过测量材料中的晶格参数变化来确定残余应力的分布情况。
其核心原理是利用X射线与晶格发生相互作用时的衍射效应，从而得出材料内部的残余应力状态。
通过这种非破坏性的测试方法，可以精确地测量材料的残余应力，并为后续的工程设计和质量控制提供重要参考数据。
2. xStress 3000残余应力仪的工作步骤在实际的测试过程中，xStress 3000残余应力仪需要经过一系列的工作步骤，以确保测试的准确性和可靠性。
需要对待测样品进行表面处理，以增加测试的有效性。
随后，将样品放置在仪器的测试台上，并设置相关的测试参数。
在测试过程中，仪器会发出X射线，同时探测样品表面的衍射效应，并将数据传输到计算机进行处理。
通过数据分析和处理，可以得出材料内部残余应力的分布情况，并生成相应的测试报告。
3. xStress 3000残余应力仪的应用领域xStress 3000残余应力仪在材料科学领域具有广泛的应用价值。
它可以用于评估各种工程材料的残余应力分布情况，包括金属、陶瓷、塑料等材料。
该仪器在航空航天、汽车制造、电子器件等领域的材料研究和生产中也扮演着重要的角色。
通过对残余应力的准确测量，可以帮助工程师和科研人员更好地理解材料的性能和行为，从而指导材料的设计和应用。
4. 个人观点和总结从我个人的角度来看，xStress 3000残余应力仪作为一种先进的材料表征仪器，为材料科学研究和工程应用提供了重要的技术支持。
(整理)X射线衍射方法测量残余应力的原理与方法.

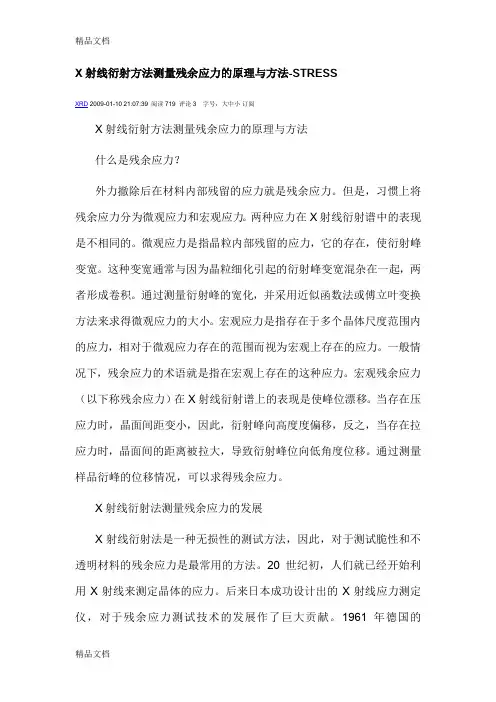

X射线衍射方法测量残余应力的原理与方法-STRESSXRD 2009-01-10 21:07:39 阅读719 评论3 字号：大中小订阅X射线衍射方法测量残余应力的原理与方法什么是残余应力？外力撤除后在材料内部残留的应力就是残余应力。
但是，习惯上将残余应力分为微观应力和宏观应力。
两种应力在X射线衍射谱中的表现是不相同的。
微观应力是指晶粒内部残留的应力，它的存在，使衍射峰变宽。
这种变宽通常与因为晶粒细化引起的衍射峰变宽混杂在一起，两者形成卷积。
通过测量衍射峰的宽化，并采用近似函数法或傅立叶变换方法来求得微观应力的大小。
宏观应力是指存在于多个晶体尺度范围内的应力，相对于微观应力存在的范围而视为宏观上存在的应力。
一般情况下，残余应力的术语就是指在宏观上存在的这种应力。
宏观残余应力（以下称残余应力）在X射线衍射谱上的表现是使峰位漂移。
当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间的距离被拉大，导致衍射峰位向低角度位移。
通过测量样品衍峰的位移情况，可以求得残余应力。
X射线衍射法测量残余应力的发展X射线衍射法是一种无损性的测试方法，因此，对于测试脆性和不透明材料的残余应力是最常用的方法。
20世纪初，人们就已经开始利用X射线来测定晶体的应力。
后来日本成功设计出的X射线应力测定仪，对于残余应力测试技术的发展作了巨大贡献。
1961年德国的E.Mchearauch提出了X射线应力测定的sin2ψ法，使应力测定的实际应用向前推进了一大步。
X射线衍射法测量残余应力的基本原理Ｘ射线衍射测量残余内应力的基本原理是以测量衍射线位移作为原始数据，所测得的结果实际上是残余应变，而残余应力是通过虎克定律由残余应变计算得到的。
其基本原理是：当试样中存在残余应力时，晶面间距将发生变化，发生布拉格衍射时，产生的衍射峰也将随之移动，而且移动距离的大小与应力大小相关。
用波长λ的X射线，先后数次以不同的入射角照射到试样上，测出相应的衍射角2θ，求出2θ对sin2ψ的斜率M，便可算出应力σψ。
X射线衍射方法残余应力的原理与方法stress
X射线衍射方法测量残余应力的原理与方法什么是残余应力？外力撤除后在材料内部残留的应力就是残余应力。
但是，习惯上将残余应力分为微观应力和宏观应力。
两种应力在X射线衍射谱中的表现是不相同的。
微观应力是指晶粒内部残留的应力，它的存在，使衍射峰变宽。
这种变宽通常与因为晶粒细化引起的衍射峰变宽混杂在一起，两者形成卷积。
通过测量衍射峰的宽化，并采用近似函数法或傅立叶变换方法来求得微观应力的大小。
宏观应力是指存在于多个晶体尺度范围内的应力，相对于微观应力存在的范围而视为宏观上存在的应力。
一般情况下，残余应力的术语就是指在宏观上存在的这种应力。
宏观残余应力（以下称残余应力）在X射线衍射谱上的表现是使峰位漂移。
当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间的距离被拉大，导致衍射峰位向低角度位移。
通过测量样品衍峰的位移情况，可以求得残余应力。
X射线衍射法测量残余应力的发展X射线衍射法是一种无损性的测试方法，因此，对于测试脆性和不透明材料的残余应力是最常用的方法。
20世纪初，人们就已经开始利用X射线来测定晶体的应力。
后来日本成功设计出的X射线应力测定仪，对于残余应力测试技术的发展作了巨大贡献。
1961年德国的E.Mchearauch提出了X射线应力测定的sin2ψ法，使应力测定的实际应用向前推进了一大步。
X射线衍射法测量残余应力的基本原理Ｘ射线衍射测量残余内应力的基本原理是以测量衍射线位移作为原始数据，所测得的结果实际上是残余应变，而残余应力是通过虎克定律由残余应变计算得到的。
其基本原理是：当试样中存在残余应力时，晶面间距将发生变化，发生布拉格衍射时，产生的衍射峰也将随之移动，而且移动距离的大小与应力大小相关。
用波长λ的X射线，先后数次以不同的入射角照射到试样上，测出相应的衍射角2θ，求出2θ对sin2ψ的斜率M，便可算出应力σψ。
Ｘ射线衍射方法主要是测试沿试样表面某一方向上的内应力σφ。
X射线衍射方法测量残余应力的原理与方法
---------------------------------------------------------------最新资料推荐------------------------------------------------------ X射线衍射方法测量残余应力的原理与方法X 射线衍射方法测量残余应力的原理与方法射线衍射方法测量残余应力的原理与方法-STRESSXRD 2009-01-10 21:07:39 阅读 616 评论 2 字号：大中小X 射线衍射方法测量残余应力的原理与方法什么是残余应力？外力撤除后在材料内部残留的应力就是残余应力。
但是，习惯上将残余应力分为微观应力和宏观应力。
两种应力在 X 射线衍射谱中的表现是不相同的。
微观应力是指晶粒内部残留的应力，它的存在，使衍射峰变宽。
这种变宽通常与因为晶粒细化引起的衍射峰变宽混杂在一起，两者形成卷积。
通过测量衍射峰的宽化，并采用近似函数法或傅立叶变换方法来求得微观应力的大小。
宏观应力是指存在于多个晶体尺度范围内的应力，相对于微观应力存在的范围而视为宏观上存在的应力。
一般情况下，残余应力的术语就是指在宏观上存在的这种应力。
宏观残余应力（以下称残余应力） X 射线衍射谱上的表现是使峰位漂移。
在当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间的距离被拉大，导致衍射峰位向低角度位移。
通过测量样品衍峰的位移情况，可以求得残余应力。
1/ 12X 射线衍射法测量残余应力的发展 X 射线衍射法是一种无损性的测试方法，因此，对于测试脆性和不透明材料的残余应力是最常用的方法。
20 世纪初，人们就已经开始利用 X 射线来测定晶体的应力。
后来日本成功设计出的 X 射线应力测定仪，对于残余应力测试技术的发展作了巨大贡献。
1961 年德国的---------------------------------------------------------------最新资料推荐------------------------------------------------------ E.Mchearauch 提出了 X 射线应力测定的sin2ψ法，使应力测定的实际应用向前推进了一大步。
X射线衍射测定残余应力
机电工程学院电子课堂本栏目内容仅供教学参考，未得到作者同意不得用于其它目的第一章 X射线衍射分析§1-6宏观残余应力的测定残余应力的概念：残余应力是指当产生应力的各种因素不复存在时，由于形变，相变，温度或体积变化不均匀而存留在构件内部并自身保持平衡的应力。
按照应力平衡的范围分为三类：第一类内应力，在物体宏观体积范围内存在并平衡的应力，此类应力的释放将使物体的宏观尺寸发生变化。
这种应力又称为宏观应力。
材料加工变形（拔丝，轧制），热加工（铸造，焊接，热处理）等均会产生宏观内应力。
第二类内应力，在一些晶粒的范围内存在并平衡的应力。
第三类内应力，在若干原子范围内存在并平衡的应力。
通常把第二和第三两类内应力合称为“微观应力”。
下图是三类内应力的示意图，分别用sl,sll,slll表示。
构件中的宏观残余应力与其疲劳强度，抗应力腐蚀能力以及尺寸稳定性等有关，并直接影响其使用寿命。
如焊接构件中的残余应力会使其变形，因而应当予以消除。
而承受往复载荷的曲轴等零件在表面存在适当压应力又会提高其疲劳强度。
因此测定残余内应力对控制加工工艺，检查表面强化或消除应力工序的工艺效果有重要的实际意义。
测定宏观应力的方法很多，有电阻应变片法，小孔松弛法，超声波法，和X射线衍射法等等。
除了超声波法以外，其它方法的共同特点都是测定应力作用下产生的应变，再按弹性定律计算应力。
X射线衍射法具有无损，快速，可以测量小区域应力等特点，不足之处在于仅能测量二维应力，测量精度不十分高，在测定构件动态过程中的应力有一些困难。
1-4-1 X射线宏观应力测定的基本原理测量思路：金属材料一般都是多晶体，在单位体积中含有数量极大的，取向任意的晶粒，因此，从空间任意方向都能观察到任一选定的{hkl}晶面。
在无应力存在时，各晶（如下图所示）。
粒的同一{hkl}晶面族的面间距都为d当存在有平行于表面的张引力（如σφ）作用于该多晶体时，各个晶粒的晶面间距将发生程度不同的变化，与表面平行的{hkl)（ψ=0o）晶面间距会因泊松比而缩小，而与应力方向垂直的同一{hkl)（ψ=90o）晶面间距将被拉长。
