第二十章电与磁第二节：电生磁

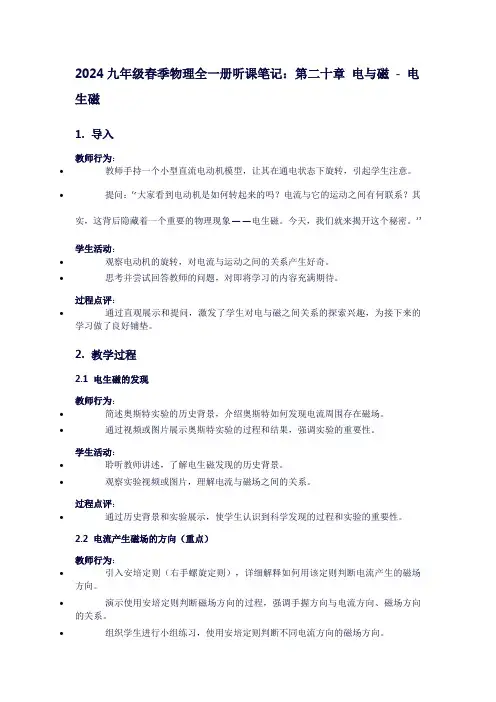

2024九年级春季物理全一册听课笔记：第二十章电与磁- 电生磁1. 导入教师行为：•教师手持一个小型直流电动机模型，让其在通电状态下旋转，引起学生注意。

•提问：“大家看到电动机是如何转起来的吗？电流与它的运动之间有何联系？其实，这背后隐藏着一个重要的物理现象——电生磁。

今天，我们就来揭开这个秘密。

”学生活动：•观察电动机的旋转，对电流与运动之间的关系产生好奇。

•思考并尝试回答教师的问题，对即将学习的内容充满期待。

过程点评：•通过直观展示和提问，激发了学生对电与磁之间关系的探索兴趣，为接下来的学习做了良好铺垫。

2. 教学过程2.1 电生磁的发现教师行为：•简述奥斯特实验的历史背景，介绍奥斯特如何发现电流周围存在磁场。

•通过视频或图片展示奥斯特实验的过程和结果，强调实验的重要性。

学生活动：•聆听教师讲述，了解电生磁发现的历史背景。

•观察实验视频或图片，理解电流与磁场之间的关系。

过程点评：•通过历史背景和实验展示，使学生认识到科学发现的过程和实验的重要性。

2.2 电流产生磁场的方向（重点）教师行为：•引入安培定则（右手螺旋定则），详细解释如何用该定则判断电流产生的磁场方向。

•演示使用安培定则判断磁场方向的过程，强调手握方向与电流方向、磁场方向的关系。

•组织学生进行小组练习，使用安培定则判断不同电流方向的磁场方向。

学生活动：•认真聆听教师讲解，理解安培定则的内容和应用方法。

•观察教师演示，学习如何正确使用安培定则。

•参与小组练习，通过实践加深理解。

过程点评：•安培定则作为本节课的重点内容，教师通过详细讲解、演示和练习相结合的方式，使学生充分掌握了其应用方法。

2.3 电流磁效应的应用教师行为：•介绍电流磁效应在日常生活和工业生产中的应用实例，如电磁铁、电动机、电磁继电器等。

•强调电流磁效应对现代科技发展的推动作用。

学生活动：•聆听教师介绍，了解电流磁效应的应用实例。

•思考并讨论电流磁效应如何改变我们的生活和工作方式。

第二十章第2节：电生磁;电生磁【考点精讲】电流的磁效应1.奥斯特实验：通电导线的周围存在磁场，称为电流的磁效应。

【说明】奥斯特实验不仅说明了“通电导线的周围存在磁场”，同时还说明了“磁场方向与电流的方向有关”。

【注意】奥斯特实验中，直接用一根导线将电池“短路”，这是为了获得较大的电流，从而有较强的磁性，否则小磁针会因为受力太小而不偏转。

为了保护电池，要采用试触，不要长时间让电池短路，否则易烧坏电源。

”一.2.通电螺线管的磁场：通电螺线管的磁场和条形磁铁的磁场一样。

其两端的极性跟电流方向有关，电流方向与磁极间的关系可由安培定则（也叫右手螺旋定则）来判断。

【说明】安培定则（右手螺旋定则）：用右手握住螺线管，让四指弯曲且跟螺线管中电流的方向一致，则大拇指所指的那端就是螺线管的北极。

【典例精析】例题1如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是（）A.通电螺线管仍保持静止不动B.通电螺线管能在任意位置静止C.通电螺线管转动，直至A端指向南，B端指向北D.通电螺线管转动，直至B端指向南，A端指向北思路导航:本题考查安培定则和地磁场的有关知识。

通电螺线管就相当于一块条形磁铁, 当把它水平悬挂起来后，由于地磁场的作用，它自由静止后总是指向南北方向，并且S极指南。

由安培定则可判断，通电螺线管的A端相当于条形磁铁的S极，B端相当的N极。

答案：D例题2请根据图中小磁针静止时的指向，标出通电螺线管的N、S极和电源的正、负极, 同时画出通电螺线管的磁感线。

思路导航：根据磁极间的作用规律判断出通电螺线管的N、S极；再由安培定则确定电源的正、负极；磁感线是从磁体的N极出发，经过外部空间回到S极。

答案：如图所小：【总结提升】奥斯特实验电生磁安培定则（答题时间：45分钟）电生磁1. 玩具小船上用电池和带有铁芯的螺线管组成一个闭合电路，把小船按如图所示放置在 水面上，放开小船后船头最后的指向是（北A,向东B.向西C.向南 D,向北 2. 实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极。

电生磁一、电流的磁效应探究归纳：①电流周围存在磁场；②电流的磁场方向跟电流的方向有关。

注意：①试验中，导线应放在小磁针上方并且两者平行，若两者垂直，通电时小磁针不会偏转。

②采用“触接”的方式给导线通电。

③用电源短路的形式可以在导线中获得较大的电流，使通电导线周围的磁场更强些，小磁针偏转更明显，但要注意闭合电路的时间一定要短，否则会烧坏电源。

④通电导线周围的磁场是一种看不见、摸不着的物质，把小磁针放在通电导线附近，通过小磁针的偏转来反映磁场的存在，这种方法在物理学中了叫做转换法。

2、电流的磁效应：通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。

知识拓展：电流的磁效应是丹麦物理学家奥斯特通过实验首先发现的。

奥斯特实验揭示了电现象和磁现象不是彼此孤立的而是密切联系的，奥斯特实验是世界上第一个揭示电和磁有联系的实验。

二、通电螺线管的磁场1、把导线绕在圆筒上，就做成了一个螺线管，也叫线圈。

给螺线管通电后，各圈导线产生的磁场叠加在一起，通电螺线管的周围就会产生较强的磁场。

2、通电螺线管外部的磁场分布①通电螺线管外部的磁场与条形磁体外部的磁场相似，通电螺线管的两端相当于条形磁体的两个磁极。

②通电螺线管两端的极性跟螺线管中电流的方向有关。

注意：实验中，为使磁场加强，可以在螺线管中插入一根铁棒；可以在条件允许的情况下增大通电螺线管中的电流。

2、实验探究：通电螺线管两端的极性与环绕螺线管的电流方向之间有什么关系？取绕向不同的螺线管，依次设计并进行实验：向螺线管内通入不同方向的电流，用小磁针验证它的N、S极，实验现象如下表：甲乙丙丁探究归纳：通电螺线管两端的极性与环绕螺线管的电流方向有关。

3、通电螺线管的周围存在着磁场，其外部的磁场与条形磁体的磁场相似，通电螺线管的两端与条形磁体一样有两个磁极。

在通电螺线管外部，磁感线从通电螺线管的N 极出来回到S 极；在通电螺线管的内部，磁感线从S 极到N 极，若改变电路方向，通电螺线管的N 极和S 极对调。

新版课件九年级物理第二十章第2节《电生磁》一、教学内容本节课选自九年级物理第二十章第2节，主题为“电生磁”。

具体内容包括：电流的磁效应，奥斯特实验，安培定则，电流与磁场的关系，以及电生磁在日常生活中的应用。

二、教学目标1. 理解并掌握电流产生磁场的基本原理，了解奥斯特实验和安培定则。

2. 学会运用安培定则判断电流产生的磁场方向。

3. 了解电生磁在生活中的应用，提高学生的科学素养。

三、教学难点与重点重点：电流的磁效应，奥斯特实验，安培定则。

难点：安培定则的应用，电流与磁场关系的理解。

四、教具与学具准备1. 教具：电流表，磁针，导线，电池，演示用电流产生磁场的装置。

2. 学具：每组一套电流表，磁针，导线，电池。

五、教学过程1. 实践情景引入：展示磁针在电流附近的偏转现象，引导学生思考电流与磁场的关系。

2. 新课导入：讲解电流的磁效应，介绍奥斯特实验。

3. 例题讲解：运用安培定则判断电流产生的磁场方向。

4. 随堂练习：让学生动手操作，观察电流产生的磁场，并运用安培定则判断方向。

5. 知识拓展：介绍电生磁在日常生活中的应用。

六、板书设计1. 电生磁2. 内容：电流的磁效应奥斯特实验安培定则电流与磁场的关系电生磁的应用七、作业设计1. 作业题目：（1）简述电流产生磁场的原理。

（2）运用安培定则判断下列电流产生的磁场方向：……（给出具体图示）（3）列举生活中电生磁的应用实例。

2. 答案：（1）电流通过导线时，周围会产生磁场。

（2）根据安培定则，右手握住导线，拇指指向电流方向，四指弯曲的方向即为磁场方向。

（3）电磁铁、电动机等。

八、课后反思及拓展延伸1. 课后反思：本节课学生对电流产生磁场的原理和安培定则的掌握程度，以及实践操作中的表现。

2. 拓展延伸：引导学生思考电流与磁场的相互作用，为学习电磁感应打下基础。

重点和难点解析1. 安培定则的应用2. 实践操作中电流产生磁场的观察和判断3. 电生磁在日常生活中的应用实例一、安培定则的应用1. 确定电流方向：在电路图中，电流方向通常用箭头表示，实际操作中可借助电流表确定电流方向。

新版课件九年级物理第二十章第2节《电生磁》一、教学内容本节课我们将学习九年级物理第二十章第2节《电生磁》的内容。

具体包括教材第20章第2节“电生磁”的基本原理，奥斯特实验，电流的磁效应及其应用，电磁铁的原理和特性。

二、教学目标1. 让学生了解并掌握电生磁的基本原理，理解电流的磁效应。

2. 使学生能够运用所学知识解释生活中与电生磁有关的现象。

3. 培养学生的实验操作能力和科学思维。

三、教学难点与重点重点：电生磁的基本原理，奥斯特实验，电流的磁效应。

难点：电磁铁的原理及其应用，理解电流与磁场之间的关系。

四、教具与学具准备1. 教具：电磁铁实验装置，电流表，导线，电池，磁铁，指南针等。

2. 学具：每组一套电磁铁实验装置，导线，电池，指南针。

五、教学过程1. 实践情景引入：展示电磁铁的应用实例，如电磁起重机，引导学生思考其原理。

2. 例题讲解：讲解奥斯特实验，引导学生理解电生磁的原理。

3. 知识讲解：详细讲解电流的磁效应，电磁铁的原理和特性。

4. 随堂练习：分组实验，让学生动手验证电生磁现象。

6. 课堂反馈：解答学生疑问，检查学生对知识点的掌握。

六、板书设计1. 电生磁的基本原理2. 奥斯特实验3. 电流的磁效应4. 电磁铁的原理和特性七、作业设计1. 作业题目：请简述电生磁的基本原理，并举例说明其在生活中的应用。

答案：电生磁是指电流通过导体时，周围会产生磁场的现象。

例如，电磁铁、电动机等都是利用电生磁原理工作的。

2. 作业题目：解释为什么电磁铁的磁性强度与电流的大小、线圈的匝数有关。

答案：电磁铁的磁性强度与电流的大小和线圈的匝数成正比，电流越大、匝数越多，磁性越强。

八、课后反思及拓展延伸1. 反思：本节课学生对电生磁的原理掌握情况较好，但对电磁铁的应用还需加强。

2. 拓展延伸：鼓励学生查阅资料，了解电磁铁在其他领域的应用，如医疗、交通等。

重点和难点解析1. 电生磁的基本原理的理解和应用2. 奥斯特实验的操作和观察3. 电磁铁磁性强度与电流大小、线圈匝数的关系4. 教学过程中的实践情景引入和随堂练习设计5. 作业设计的针对性和拓展延伸的引导详细补充和说明：一、电生磁的基本原理的理解和应用电生磁的原理是电流通过导体时，会在其周围产生磁场。

新版课件九年级物理第二十章第2节《电生磁》一、教学内容本节课我们将学习九年级物理第二十章第2节《电生磁》的内容。

具体涉及教材中关于电流的磁效应，包括奥斯特实验、安培定则以及电磁铁的相关理论知识。

重点解析电与磁之间的相互关系。

二、教学目标1. 让学生了解并掌握电流产生磁场的原理，理解奥斯特实验的意义。

2. 使学生掌握安培定则，并能运用安培定则判断通电螺线管的磁极。

3. 让学生掌握电磁铁的性质及应用，了解影响电磁铁磁性强弱的因素。

三、教学难点与重点重点：奥斯特实验、安培定则、电磁铁的性质。

难点：安培定则的理解与应用，电磁铁磁性强弱的影响因素。

四、教具与学具准备1. 教具：演示电流的磁效应实验装置、电磁铁、安培定则模型等。

2. 学具：电流表、电压表、导线、电池、小磁针、铁钉等。

五、教学过程1. 导入：通过展示磁铁吸引铁钉的现象，引发学生对磁现象的兴趣，进而引入电生磁的概念。

2. 新课导入：讲解奥斯特实验，引导学生观察电流通过导线时周围小磁针的变化，探讨电生磁的原理。

3. 知识讲解：a. 安培定则的讲解，通过模型演示，使学生直观地理解安培定则。

b. 电磁铁的性质及影响因素，通过实验让学生亲身感受电磁铁的磁性强弱与电流大小、线圈匝数的关系。

4. 例题讲解：讲解与电生磁相关的典型例题，如判断通电螺线管的磁极等。

5. 随堂练习：让学生运用所学知识解决实际问题，巩固所学内容。

六、板书设计1. 电生磁的概念及原理。

2. 奥斯特实验。

3. 安培定则。

4. 电磁铁的性质及影响因素。

七、作业设计1. 作业题目：a. 解释电生磁的原理。

b. 运用安培定则判断下列通电螺线管的磁极：（附图）c. 简述影响电磁铁磁性强弱的因素。

2. 答案：a. 电生磁是指导体中通过电流时，周围产生磁场的现象。

b. （根据实际情况判断）c. 电磁铁的磁性强弱与电流大小、线圈匝数、铁芯材料及形状有关。

八、课后反思及拓展延伸1. 反思：本节课学生对电生磁现象的理解程度，以及对安培定则和电磁铁性质的掌握情况。

电生磁要点一、电生磁1.电流的磁效应：（1）通电导体和磁体一样，周围存在着磁场，即电流具有磁效应。

（2）电流周围的磁场方向与通过导体的电流方向有关。

2.通电螺线管的磁场：（1）螺线管：用导线绕成的螺旋形线圈叫做螺线管。

（2）安培定则：假设用右手握住通电导线，大拇指指向电流方向，那么弯曲的四指就表示导线周围的磁场方向，如图甲所示。

假设用右手握住通电螺线管，弯曲的四指指向电流方向，那么大拇指的指向就是通电螺线管内部的磁场方向，如图乙所示。

注意：1.奥斯特实验的重大意义是首次揭示了电和磁之间的联系，对磁现象的“电”本质的研究提供了有力的证据。

2.安培定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。

要点二、电磁铁电磁继电器1.电磁铁：内部有铁心的螺线管叫做电磁铁。

电磁铁在电磁起重机、电铃、发电机、电动机、自动控制上有着广泛的应用。

2.电磁铁的磁性：（1）电磁铁磁性的有无，完全可以由通断电来控制。

（2）电磁铁磁性的强弱可以由电流的大小、线圈匝数控制。

3.电磁继电器：（1）结构：具有磁性的电磁继电器由控制电路和工作电路两部分组成。

控制电路包括低压电源、开关和电磁铁，其特点是低电压、弱电流的电路；工作电路包括高压电源、用电器和电磁继电器的触点，其特点是高电压、强电流的电路。

（2）原理：电磁继电器的核心是电磁铁。

当电磁铁通电时，把衔铁吸过来，使动触点和静触点接触（或分离），工作电路闭合（或断开）。

当电磁铁断电时失去磁性，衔铁在弹簧的作用下脱离电磁铁，切断（或接通）工作电路。

从而由低压控制电路的通断，间接地控制高压工作电路的通断，实现远距离操作和自动化控制。

电磁继电器的作用相当于一个电磁开关。

注意：电磁继电器是利用低电压、弱电流电路的通断，来间接的控制高电压、强电流电路通断的装置。

电磁继电器就是利用电磁铁来控制工作电路的一种开关。

例题一、电生磁1、如左图，甲、乙、丙是放在通电螺线管周围的软铁片，当开关闭合时则（）A.甲的左端为N极B.乙的左端为N极C.丙的左端为N极D.丙的右端为N极【答案】A、C【解析】看右图，通电螺线管的磁场极性跟电流方向的关系，可以用安培定则来决定：用右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极。
