防爆接线盒、防爆穿线盒和防爆接线箱三者区别

现场防爆接线标准一、什么是防爆接线呢？简单来说呀，就是在那些可能会有爆炸危险的环境里接线。

你想啊，像一些有易燃易爆气体或者粉尘特别多的地方，要是接线不按照标准来，那可就像在火药桶旁边玩火一样危险呢。

比如说煤矿井下啊，那里有瓦斯这种可燃气体，接线稍微有点差错，“轰”的一下，后果不堪设想。

二、防爆接线的基本要求。

1. 接线盒的选择。

这可不能随便选哦。

得选那种专门为防爆环境设计的接线盒。

这种接线盒就像是一个小城堡，能把里面的线路和外面可能引发爆炸的因素隔离开。

它的材质啊，一般都是那种特别结实又不容易产生火花的材料。

就像我们穿衣服要选适合的材质一样，接线盒的材质对于防爆来说是超级重要的呢。

而且接线盒的密封性一定要好，如果密封不好，那些易燃易爆的气体或者粉尘跑进去了，就像小恶魔钻进了安全区，随时可能捣乱引发危险。

2. 电线的选择。

电线也得精挑细选呢。

得是那种有良好绝缘性能的电线，这样才能保证电流不会乱跑，不会产生漏电的情况。

在防爆环境里，漏电可不仅仅是被电一下那么简单，可能会因为电火花引发大爆炸。

而且电线的外皮啊，最好是那种耐磨又防火花的材料。

你看，这就像是给电线穿上了一层坚固又防火花的铠甲，让它能在危险的环境里安全地传输电流。

3. 接线的操作规范。

接线的时候可不能马虎大意。

每个线头都要接得稳稳当当的，就像我们系鞋带一样，要系得紧紧的，不能松松垮垮的。

如果线头接得不好，在使用过程中就可能会松动，一松动就容易产生电火花。

而且啊，接线的时候要确保不同极性的线不会碰到一起，这就像是男生和女生上厕所要分开一样，不能乱了秩序。

在连接完之后呢，还得用绝缘胶布或者专门的密封材料把接头处包好，包得严严实实的，就像给它盖了一层厚厚的被子，防止任何危险的东西钻进去。

三、日常检查与维护。

1. 定期检查。

防爆接线可不是接好就不管了，就像我们养小宠物，要经常照顾它一样。

要定期去检查接线的地方，看看接线盒有没有损坏，密封是不是还良好，电线有没有磨损之类的。

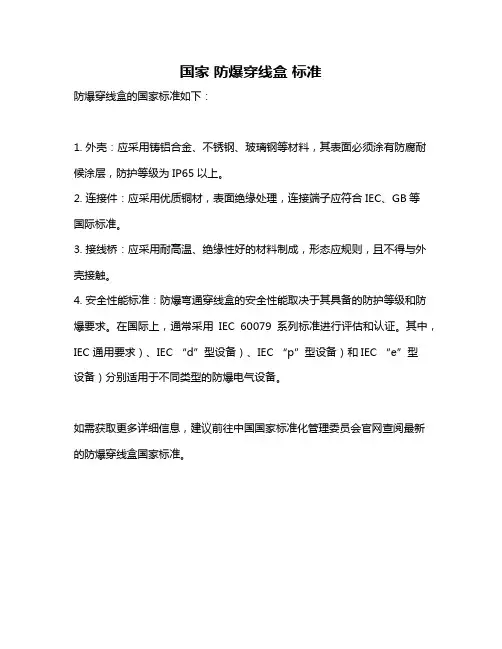

国家防爆穿线盒标准
防爆穿线盒的国家标准如下：
1. 外壳：应采用铸铝合金、不锈钢、玻璃钢等材料，其表面必须涂有防腐耐候涂层，防护等级为IP65以上。

2. 连接件：应采用优质铜材，表面绝缘处理，连接端子应符合IEC、GB等
国际标准。

3. 接线桥：应采用耐高温、绝缘性好的材料制成，形态应规则，且不得与外壳接触。

4. 安全性能标准：防爆弯通穿线盒的安全性能取决于其具备的防护等级和防爆要求。

在国际上，通常采用IEC 60079系列标准进行评估和认证。

其中，IEC 通用要求）、IEC “d”型设备）、IEC “p”型设备）和IEC “e”型
设备）分别适用于不同类型的防爆电气设备。

如需获取更多详细信息，建议前往中国国家标准化管理委员会官网查阅最新的防爆穿线盒国家标准。

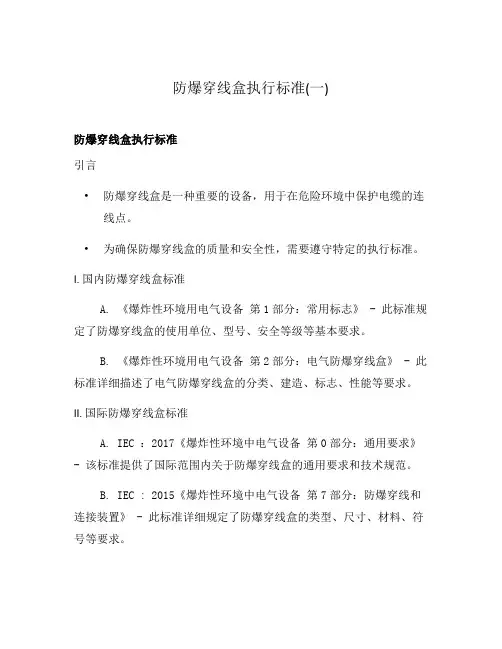

防爆穿线盒执行标准(一)
防爆穿线盒执行标准
引言
•防爆穿线盒是一种重要的设备，用于在危险环境中保护电缆的连线点。

•为确保防爆穿线盒的质量和安全性，需要遵守特定的执行标准。

I. 国内防爆穿线盒标准
A. 《爆炸性环境用电气设备第1部分：常用标志》 - 此标准规定了防爆穿线盒的使用单位、型号、安全等级等基本要求。

B. 《爆炸性环境用电气设备第2部分：电气防爆穿线盒》 - 此标准详细描述了电气防爆穿线盒的分类、建造、标志、性能等要求。

II. 国际防爆穿线盒标准
A. IEC ：2017《爆炸性环境中电气设备第0部分：通用要求》- 该标准提供了国际范围内关于防爆穿线盒的通用要求和技术规范。

B. IEC : 2015《爆炸性环境中电气设备第7部分：防爆穿线和连接装置》 - 此标准详细规定了防爆穿线盒的类型、尺寸、材料、符号等要求。

III. 防爆穿线盒的使用及检测技术
A. 使用技术： - 在危险环境中安装防爆穿线盒时，应根据相关
标准选择适当的型号和安全等级。

- 防爆穿线盒的安装应符合规范，
确保密封性能和电器连接的可靠性。

B. 检测技术： - 防爆穿线盒在使用前和定期进行检测是非常重
要的。

- 检测内容包括外观、绝缘电阻、接地电阻、接触电阻等项目。

结论
•防爆穿线盒的执行标准对于确保其质量和安全性至关重要。

•通过遵守国内外相关标准，正确安装和定期检测防爆穿线盒，可以有效降低火灾和爆炸风险。

以上是关于防爆穿线盒执行标准的相关文章，希望对读者有所帮助。

如有更多疑问，请咨询相关专业人士。

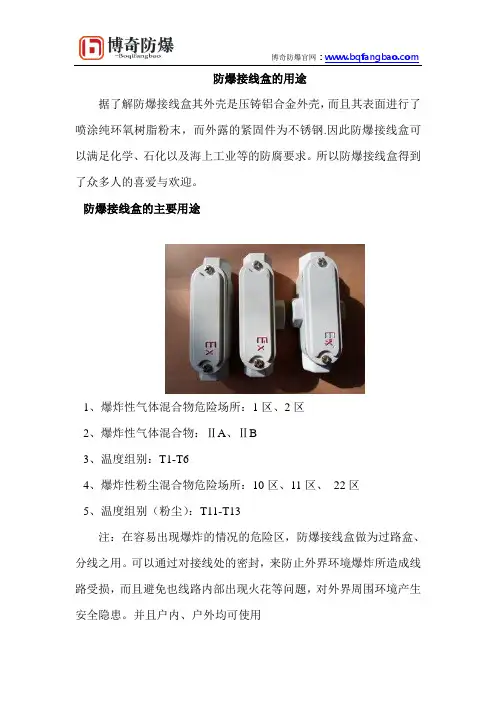

防爆接线盒的用途
据了解防爆接线盒其外壳是压铸铝合金外壳，而且其表面进行了喷涂纯环氧树脂粉末，而外露的紧固件为不锈钢.因此防爆接线盒可以满足化学、石化以及海上工业等的防腐要求。

所以防爆接线盒得到了众多人的喜爱与欢迎。

防爆接线盒的主要用途
1、爆炸性气体混合物危险场所：1区、2区
2、爆炸性气体混合物：ⅡA、ⅡB
3、温度组别：T1-T6
4、爆炸性粉尘混合物危险场所：10区、11区、22区
5、温度组别（粉尘）：T11-T13
注：在容易出现爆炸的情况的危险区，防爆接线盒做为过路盒、分线之用。

可以通过对接线处的密封，来防止外界环境爆炸所造成线路受损，而且避免也线路内部出现火花等问题，对外界周围环境产生安全隐患。

并且户内、户外均可使用
防爆接线盒结构特点
1、外壳材料是铝合金，表面喷塑
2、需要变径时，可以特制
3、钢管或电缆布线
4、符合GB3836-2000，IEC60079标准要求
以上就是关于防爆接线盒用途的描述，接线盒内常会出现线路短路造成的火花对现场危险区域产生巨大影响，而防爆接线盒就可以防止这些事故的发生，接线盒的优劣关系到环境和人们的安全，所以一定重视防爆接线盒的质量和安装细节，千万不可粗心大意。

想要了解更多防爆内容，请继续关注博奇防爆。

防爆器材电器是指存在有爆炸危险性气体和蒸气的场所采用的一类电气设备。

化工生产经常遇到各种有爆炸危险性的气体和蒸气，在有这些介质的地方，按照有关规范、标准和规定，正确选用合适的防爆电器，是保证安全生产、防止爆炸和火灾发生的重要措施。

按类型分为隔爆型、增安型、本质安全型、正压型、充油型、充砂型、无火花型、特殊型。

主要品种有防爆转换开关及刀开关、防爆空气自动开关、工厂用防爆磁力起动器、防爆控制按钮、防爆操作柱、防爆行程开关、防爆插销、防爆接线箱、防爆接线盒、防爆管件及密封材料、防爆电磁铁及防爆电磁阀等。

1 防爆控制箱类主要包括用于控制照明系统的照明配电箱和用于控制动力系统的动力箱。

这类产品大部分结构为组合式，最多可控制12个回路，其外壳大部分是以铸造铝合金材料制作的，也有一部分为钢板焊接的，还有很少一部分为绝缘材料外壳。

其内部主要由断路器、接触器、热继电器。

转换开关、信号灯、按钮等元件构成，制造厂还可根掘用户需要而选择配备。

防爆等级最高可达ⅡCT6级。

顺便指出，防爆自动开关、防爆刀开关以及熔断器在一些控制场合也常用作控制动力或照明配电系统的线路分合之用，只是变成一个单件而已。

因此这些产品也划归到这类产品中来。

2 防爆起动器类此类产品包括手动起动器、电磁起动器、可逆电磁起动器、自耦减压起动器、Y―Δ变换降压起动器和馈电开关等产品。

防爆起动器类产品作为终端控制设备，一般是一台起动器控制一台电动机，属于量大面广类产品。

其外壳壳体通常由铸造铝合金或钢板制成。

其内部一般由接触器（空气式或真空式）、电动机保护系统、信号灯、按钮和自耦变压OS等元件组成，而且一般都具有就地控制、远距离控制和自动控制功能。

也有的产品中安装有断路器作总开关，使产品更加完善。

3 防爆控制开关类这类产品市场需求量相对来说也很大，所以生产厂家也比较多，主要包括照明开关、转换开关（组合开关）、行程开关、拉线开关等小型防爆产品。

这些产品的防爆等级可达ⅡCT6级别，其防爆外壳壳体通常是采用铸造铝合金压铸而成的复合型结构，也有少数制造厂采用其它材质外壳。

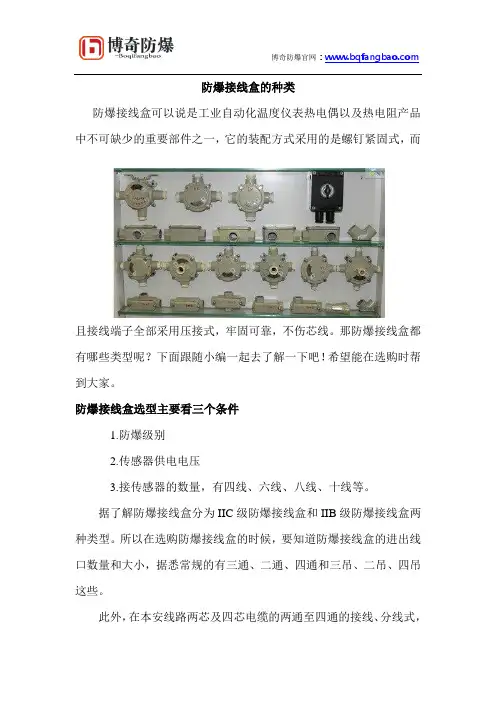

防爆接线盒的种类
防爆接线盒可以说是工业自动化温度仪表热电偶以及热电阻产品中不可缺少的重要部件之一，它的装配方式采用的是螺钉紧固式，而
且接线端子全部采用压接式，牢固可靠，不伤芯线。

那防爆接线盒都有哪些类型呢？下面跟随小编一起去了解一下吧！希望能在选购时帮到大家。

防爆接线盒选型主要看三个条件
1.防爆级别
2.传感器供电电压
3.接传感器的数量，有四线、六线、八线、十线等。

据了解防爆接线盒分为IIC级防爆接线盒和IIB级防爆接线盒两种类型。

所以在选购防爆接线盒的时候，要知道防爆接线盒的进出线口数量和大小，据悉常规的有三通、二通、四通和三吊、二吊、四吊这些。

此外，在本安线路两芯及四芯电缆的两通至四通的接线、分线式，
防爆接线盒的作用就很大了。

而防爆接线盒进出线口可以有多种方式和规格，而且螺纹也可以特制：
1.防爆接线盒的类型分为圆形、方形和三角形。

例如：增安型防爆电机的接线盒，它就是圆形独立的防爆壳体。

2.对于防爆接线盒的底径的选择，有两种：安装接线柱式和接线盘式。

3.在选型中还有至关重要的一项——底部4个安装孔的距离，千万要进行严密的测算。

关于防爆接线盒的种类的内容今天就讲到这里了，防爆接线盒安装于高危险区域，一旦盒内发生爆炸就可能会产生大量静电，从而导致高危区域发生大规模爆炸或火灾。

所以安装防爆接线盒时一定要有可靠的接地呦，想要了解更多防爆内容，请继续关注博奇防爆。

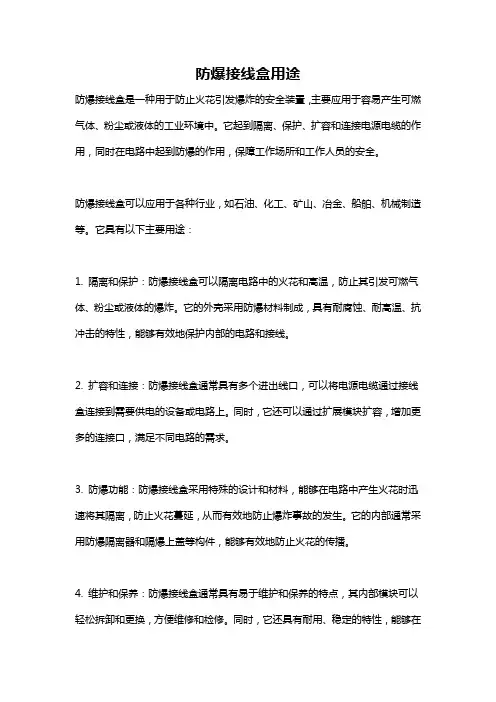

防爆接线盒用途防爆接线盒是一种用于防止火花引发爆炸的安全装置，主要应用于容易产生可燃气体、粉尘或液体的工业环境中。

它起到隔离、保护、扩容和连接电源电缆的作用，同时在电路中起到防爆的作用，保障工作场所和工作人员的安全。

防爆接线盒可以应用于各种行业，如石油、化工、矿山、冶金、船舶、机械制造等。

它具有以下主要用途：1. 隔离和保护：防爆接线盒可以隔离电路中的火花和高温，防止其引发可燃气体、粉尘或液体的爆炸。

它的外壳采用防爆材料制成，具有耐腐蚀、耐高温、抗冲击的特性，能够有效地保护内部的电路和接线。

2. 扩容和连接：防爆接线盒通常具有多个进出线口，可以将电源电缆通过接线盒连接到需要供电的设备或电路上。

同时，它还可以通过扩展模块扩容，增加更多的连接口，满足不同电路的需求。

3. 防爆功能：防爆接线盒采用特殊的设计和材料，能够在电路中产生火花时迅速将其隔离，防止火花蔓延，从而有效地防止爆炸事故的发生。

它的内部通常采用防爆隔离器和隔爆上盖等构件，能够有效地防止火花的传播。

4. 维护和保养：防爆接线盒通常具有易于维护和保养的特点，其内部模块可以轻松拆卸和更换，方便维修和检修。

同时，它还具有耐用、稳定的特性，能够在恶劣的工作环境下长时间稳定运行。

5. 安全监控：部分防爆接线盒还具有安全监控的功能，可以通过连接传感器和监测仪器，实时监测电路中的温度、电流和电压等参数，并在异常情况下及时报警或切断电源，保证工作场所和工作人员的安全。

总之，防爆接线盒在各种工业环境中起到了重要的安全作用。

它的应用范围广泛，用途多样，能够有效地防止爆炸事故的发生，保障工作场所和工作人员的生命安全。

在工业生产中，为了确保安全和稳定，选择和使用合适的防爆接线盒是至关重要的。

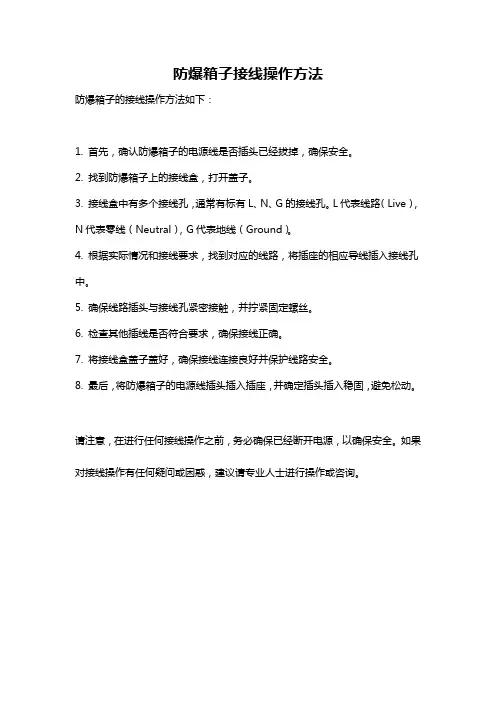

防爆箱子接线操作方法
防爆箱子的接线操作方法如下：
1. 首先，确认防爆箱子的电源线是否插头已经拔掉，确保安全。

2. 找到防爆箱子上的接线盒，打开盖子。

3. 接线盒中有多个接线孔，通常有标有L、N、G的接线孔。

L代表线路（Live），N代表零线（Neutral），G代表地线（Ground）。

4. 根据实际情况和接线要求，找到对应的线路，将插座的相应导线插入接线孔中。

5. 确保线路插头与接线孔紧密接触，并拧紧固定螺丝。

6. 检查其他插线是否符合要求，确保接线正确。

7. 将接线盒盖子盖好，确保接线连接良好并保护线路安全。

8. 最后，将防爆箱子的电源线插头插入插座，并确定插头插入稳固，避免松动。

请注意，在进行任何接线操作之前，务必确保已经断开电源，以确保安全。

如果对接线操作有任何疑问或困惑，建议请专业人士进行操作或咨询。

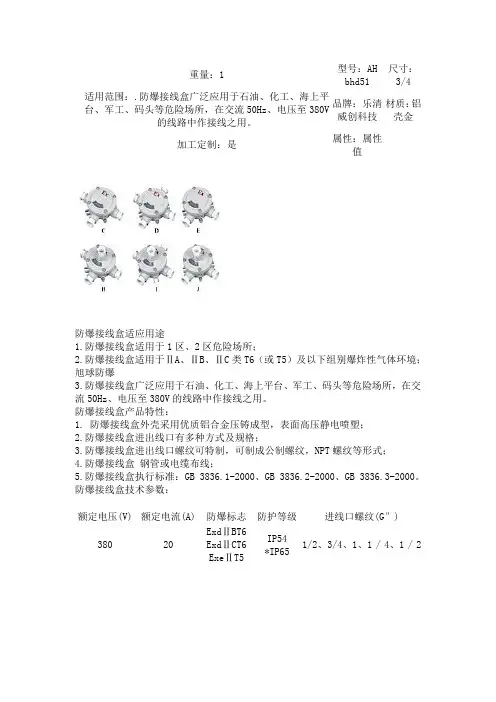

重量：1 型号：AHbhd51尺寸：3/4适用范围：.防爆接线盒广泛应用于石油、化工、海上平台、军工、码头等危险场所，在交流50Hz、电压至380V的线路中作接线之用。

品牌：乐清威创科技材质：铝壳金加工定制：是属性：属性值防爆接线盒适应用途1.防爆接线盒适用于1区、2区危险场所；2.防爆接线盒适用于ⅡA、ⅡB、ⅡC类T6（或T5）及以下组别爆炸性气体环境；旭球防爆3.防爆接线盒广泛应用于石油、化工、海上平台、军工、码头等危险场所，在交流50Hz、电压至380V的线路中作接线之用。

防爆接线盒产品特性：1. 防爆接线盒外壳采用优质铝合金压铸成型，表面高压静电喷塑；2.防爆接线盒进出线口有多种方式及规格；3.防爆接线盒进出线口螺纹可特制，可制成公制螺纹，NPT螺纹等形式；4.防爆接线盒钢管或电缆布线；5.防爆接线盒执行标准：GB 3836.1-2000、GB 3836.2-2000、GB 3836.3-2000。

防爆接线盒技术参数：额定电压(V) 额定电流(A) 防爆标志防护等级进线口螺纹(G″)380 20 ExdⅡBT6ExdⅡCT6ExeⅡT5IP54*IP651/2、3/4、1、1 / 4、1 / 2AH系列防爆接线盒代号、外形及名称一览表代号外形名称代号外形名称A 一通平 F 一通吊B 直二通平G 直二通吊C 三通平H 三通吊D 四通平I 四通吊E 直角二通平J 直角二通吊防爆接线盒温馨提示：防爆接线盒定货时请详细注明型号规格、防爆标志、外型代号、螺纹规格及数量等；防爆接线盒如有特殊要求，请另行注明。

每个厂家用的规格型号名称都不一样，接线盒是根据你的要求要几个口，几个方向的！不知道您用的是不是这种？如果需要什么特殊要求可与沈阳北方防爆公司联系！Q/321182JNH003-2004序号名称图示型号螺纹规格1一通平盖接线盒JXH-1-□G1/2” G3/4”G1” G11/4” G11/2”G2”2 直二通平盖接线盒JXH-2I-□3直角二通平盖接线盒JXH-2II-□4三通平盖接线盒JXH-3-□5 四通平盖接线盒JXH-4-□结构代号代号代号名称代号代号名称管螺纹A一通F一通吊 1/2”B二通G二通吊 3/4”C三通H三通吊 1”D四通I四通吊 11/4”E直角二通 J直角二通吊 2”。

防爆防腐接线箱简介防爆防腐接线箱是一种特殊的电气设备，它能够在恶劣的工作环境下安全可靠地进行电气连接，并保证电气设备不受外部环境的影响。

它主要用于化学工业、石油化工、船舶、港口码头等领域。

防爆防腐接线箱经过防腐、防爆设计，具有防水、防尘、防腐、防爆等特点，是一种非常安全的电气设备。

防爆特性防爆接线箱是在防爆、安全的前提下，对外壳、电器元件和端子进行设计和防护，使其能够在易燃易爆、有毒有害、粉尘弥漫的工作环境中安全工作。

防爆接线箱依靠特殊的外壳结构和结构强度设计，使其能够抵抗外部的爆炸力和压力波的冲击，从而防止电器元件的短路、爆炸或着火，保证人身安全和财产安全。

防腐特性防腐接线箱是在防腐、安全的前提下，对外壳、电器元件和端子进行设计和防护，使其能够在腐蚀、潮湿、酸碱等恶劣环境中正常工作。

防腐接线箱采用耐腐蚀、耐酸碱的材质制造，能够有效地防止化学液体的侵蚀和腐蚀，避免设备老化、损坏和失效，提高设备的使用寿命。

接线箱的结构特点1.外壳结构牢固，具有防护能力；2.耐腐蚀材料，能够抵御化学液体的侵蚀和腐蚀；3.具有防爆功能，能够抵御外部环境中的爆炸冲击；4.便于维护，容易进行维修和更换；5.电器元件安装牢固，能够有效地保护电气连接和设备安全。

接线箱的使用注意事项1.在使用前，必须对接线箱进行检查和测试，确保设备的正常工作；2.在使用过程中，应避免电气设备互相干扰，避免产生电磁干扰；3.使用过程中要定期对设备进行维护和检查，保持设备的良好状态；4.避免接线箱受到重创或者剧烈震动，防止设备损坏或者失效。

结束语防爆防腐接线箱是在工作环境恶劣的情况下保证设备安全可靠的必备电气设备。

它具有防爆、防腐、防水、防尘等特点，能够保证电气安全和设备的使用寿命。

因此，在选购和使用接线箱的时候，必须考虑到设备的工作环境和设备的要求，选择适合自己的接线箱，才能保证设备的安全工作和正常使用。

防爆电器的防爆形式隔爆型（防爆形式的一种，用字母“d”表示）具有隔爆外壳的电气设备，能承受内部爆炸性气体混合物的爆炸压力，并阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳。

增安型（防爆形式的一种，用字母“e”表示）在正常运行条件下不会产生电弧、火花或可能点燃爆炸性混合物的高温的设备结构上，采取措施提高安全程度，以避免在正常和认可的过载条件下出现这些现象的电气设备。

木安型（防爆形式的一种，用字母“i”表示）正常工作或规定的故障状态下或短路时，产生的电火花和热效应均不能点燃爆炸性混合物的电路设备。

正压型（防爆形式的一种，用字母“p”表示）具有正压外壳的电气设备，保持内部保护气体的压力高于周围爆炸性环境的压力，阻止外部混合物进入的外壳。

充油型（防爆形式的一种，用字母“o”表示）全部或部分部件浸在油内，使设备不能点燃油面以上的或外壳以外的爆炸性混合物的电气设备。

充砂型（防爆形式的一种，用字母“q”表示）外壳内冲填砂粒材料，使之在规定的使用条件下，壳内产生的电弧、传播的火焰、外壳壁或砂粒材料表面的过热均不能点燃周围爆炸性混合物的电气设备。

无火花型（防爆形式的一种，用字母“n”表示）在正常运行条件下，不会点燃周围爆炸性混合物，且一般不会发生有点燃作用的电气设备。

浇封型 (防爆形式的一种，用字母“m”表示)其中可能产生点燃爆炸性混合物的电弧、火花或高温的部分浇封在浇封剂中，使他不能点燃周围的爆炸性混合物。

气密型 (防爆形式的一种，用字母“h”表示)用熔化、挤压、或胶粘的方法进行密封的外壳，这种外壳能防止壳外部分气体进入壳内。

3、防爆形式的防爆原理使用范围图例防爆断路器、开关、灯、起动器、按钮、操作柱、配电箱、电机等防爆接线盒、接线箱、穿线盒、过渡箱、挠性管、灯、电机等防爆分析小屋、大型电动机、配电、仪表控制器等防爆通讯设备、传感器、调节器、测量和控制设备等防爆变压器、电阻器等4、温度组别、表面温度和引燃温度之间的关系电气设备的温度组别电气设备的最高表面温度气体或蒸气的引燃温度T1 450℃＞450℃T2 300℃＞300℃T3 200℃＞200℃T4 135℃＞135℃T5 100℃＞100℃T6 85℃＞85℃电气设备和最高表面温度指在爆炸性气体环境中使用的防爆电气设备最高表面温度，且该温度须低于该危险场所出现的气体或蒸气的引燃温度。

防爆电机接线盒技术条件
防爆电机接线盒是一种用于防止电气设备发生火灾或爆炸的安全设备。

其技术条件主要包括以下几个方面：
1. 防爆等级：防爆电机接线盒应具备相应的防爆等级，以适应不同的危险环境。

常见的防爆等级有Exd（防爆型）和Exp
（防爆压力释放型）等。

2. 防爆结构：防爆电机接线盒应采用特殊的结构设计，能够有效隔离电气设备内部的可燃物与外部的爆炸源。

常见的防爆结构有隔爆型、阻燃型和耐火型等。

3. 防爆材料：防爆电机接线盒应选用具有良好防爆性能的材料制造，如高温耐压的不锈钢、铸铝合金等。

材料的选择应根据实际应用场景和环境条件来确定。

4. 密封等级：防爆电机接线盒的外壳和接口应具备一定的密封性能，能够有效防止灰尘、湿气等进入设备内部，并阻止可燃气体的泄漏扩散。

常见的密封等级有IP65、IP66等。

5. 耐腐蚀性能：防爆电机接线盒应具备良好的耐腐蚀性能，能够适应各种腐蚀性介质的作用。

这样可以延长设备的使用寿命，并提高其可靠性。

6. 适用标准：防爆电机接线盒应符合国家和地区制定的相关标准和规范，如国家标准GB3836等。

以上是防爆电机接线盒的一些常见技术条件，具体要求还需根据实际情况来确定。

使用时应严格按照产品说明书和相关规范要求进行安装、使用和维护，确保设备的安全可靠性。

1、本图为防爆接线箱结构及接线安装示意图。

2、防爆接线箱用于汇合各组电缆，接线箱要求安装稳固、竖直。

3、箱体为铝合金，颜色为金属灰。

4、防护等级为IP65。

盖子与箱子本体需要加橡胶垫圈密封。

5、接线箱结构图： （1）电缆通过铜鼻子用螺栓连接，连接应牢固，必须保证完全电气连通； （2）电缆穿过穿线管进、出防爆型接线箱； （3）镀锌钢管埋设应竖直，并用混凝土基础固定，如图示； （4）镀锌钢管埋地部分和底板与被保护金属设施采用一样的防腐处理，露空部分采用与被保护设施露空设备相同的涂料防腐； （5）连接电缆引入箱体，并调试完成后，将接线箱按要求安装好，上好封盖，并拧紧螺栓； （6）图中尺寸以毫米计，L1和L2以实物为准，但L1应不小于45cm，L2不小于30cm，厚度不小于20cm。

6、接线箱接线图： （1）接线板采用绝缘材料，接线端子为铜材质，接线端子尽量立式排布，便于操作。

（2）螺丝、垫圈和紧固件等为304不锈钢。

（3）电缆密封件为铜制。

（4）搭配安装的电缆，参考图中标注。

7、图中尺寸以mm计。

L2L1Exd IIB T6 IP65产品序号：***生产日期：***防爆接线箱安装图防爆接线箱面板示意图SC100镀锌钢管防爆接线箱SC80镀锌钢管650750混凝土连接钢板地面焊缝防爆接线箱接线图检流器（0.01Ω/10A ）接线端子铜连接片汇入阳极电缆(1根)SC80镀锌钢管防爆接口，每根电缆单独进出防爆箱阳极汇流电缆（1根）接恒电位仪10040说 明1、接入阴极电缆 YJV 22-0.6/1kV 1x 16mm²2、接入参比电极电缆 RVVP 22 2x2.5mm²3、接入零位接阴电缆 YJV 22-0.6/1kV 1x 6mm²1、阴极电缆接恒电位仪 YJV 22-0.6/1kV 1x 16mm²2、参比电极电缆接恒电位仪 RVVP 22 2x2.5mm²3、零位接阴电缆接恒电位仪 YJV 22-0.6/1kV 1x 6mm²YJV 22-0.6/1kV-1x 35mm²YJV 22-0.6/1kV-1x 35mm²1、2、3、2、3、1、每根电缆单独进出防爆箱专 业签 字专 业会签栏 CONFIRMATION日 期签 字日 期第 页工程名称项目名称建设单位日期比例专业版本号图号设计人校核人设计号图名审定人CLIENTPROJECT TITLEITEM TITLEAPPROVED BYCHECKED BYDESIGNED BYDRAWING TITLEPROJECT NO.DRAWING NO.VERSIONDISCIPLINESCALEDATE职 责FUNCTION 姓 名NAME 签 字SIGNATURESHEET NO.设计证书编号:A111003775北京中航油工程建设有限公司设计资质等级：甲 级设计单位LIMITED COMPANYDESIGN CERTIFICATE NUMBER: A111003775DESIGN QUALIFICATION GRADE: ADESIGN ORGANIZATIONBEIJING AVIATION OIL CONSTRUCTIO 审核人REVIEWED BY项目负责人PROJECT LEADER中国航空油料有限责任公司珠海分公司珠海金湾机场改扩建项目供油工程-机坪加油管线杨思坤张巧同刘晓蕾防爆接线箱结构及接线安装示意图(20)10-05防施-021阴保-2021年1月8日李旭光李旭光。

防爆接线盒的参数及其原理
据了解防爆接线盒一般是压铸铝合金外壳，在爆炸气体环境下工作，像接线盒内的电路有火花产生，或接线盒内也渗透了一些爆燃性气体，并在火花作用下出现了小范围的爆燃，这些危险事故都有可能发生，所以在其表面进行了喷涂纯环氧树脂粉末，接线盒子就不会因为盒子不结实或破裂，把火光泄露给环境，引起大环境的爆炸。

防爆接线盒是一种防爆电气线路铺设中的密封性能优势的连接保护件，内部使用接线柱用于各种线缆的连接，而且其盒体采用了密封技术，所以对电缆的连
接部进行密封保护。

因此可做控制、照明或动力线路电缆分支接线用，还可做加油机电源的电路之用。

防爆接线盒适用范围:
1、可用于1区和2区，可用于21区和22区
2、防护等级:IP66
3、使用环境温度:-40°C≤Ta≤550°C
4、额定电压：AC 690V
防爆接线盒参数特点：
1、端子型式:柱式
2、端子截面:4mm平方/25A(每个柱状端子最多能接4根),6mm平方/32A(每个柱状端子最多能接2根)
3、接地端子:2 X 4mm平方
4、材料:铝合金外壳表面喷塑
以上就是关于防爆接线盒的参数及其原理的内容，到这里就讲完了，简而言之，防爆接线盒是一个密封且达到防爆要求的盒子，线缆是经防爆的锁母进出，在防爆接线盒内部连接，这样避免了连接处产生火花，从而达到安全接线的目的。

想要了解更多防爆内容，请继续关注博奇防爆。

防爆接线盒的分类与区别之分
防爆接线盒是用于特殊危险环境场所的接线用防爆产品。

防爆接线盒内有接线端子。

防爆接线盒按防爆等级分为IIB级和IIC级二种，防爆接线盒按通头数量一般分为直通、三通、四通、角通等;如果按顶盖外观分类，防爆接线盒分为平盖防爆接线盒和吊盖防爆接线盒二种。

防爆接线盒运用在防爆区域，首要用于房子，框架结构上，线缆变向时运用。

防爆接线盒用于穿线管夫人连接，挠性管用于穿线管与表面之间的连接。

防爆接线盒与热电偶、热电阻、变送器等就地表面连接时，应运用金属软管或挠性连接纳作保护管。

防爆接线盒弯曲处一般选用弯头，每个两个90°弯头或许穿线管直线长度逾越30m时，要设置防爆接线盒。

其实有很多客户分不清防爆接线盒和防爆穿线盒、防爆接线箱之间的区别，防爆接线盒厂家的小编就在这儿给咱们阐明一下防爆接线盒的作用：
防爆接线盒、防爆穿线盒还有防爆接线箱都是在装修时联接电线时用于线路的接口运用的，但是三者各自有各自的用途，下面我就说一下三者在运用上的区别。

1、防爆接线盒的作用;防爆接线盒是用来联接纳线与设备或许器件的，还有便是明暗管线的过渡以及刚性与柔性的过渡。

2、防爆接线盒的作用;防爆穿线盒是当线路管线的铺设长度逾越一定极限的时分，或许是线路出现分歧，或许是线路拐弯太多，当整根管不便于穿线的时分，这在基地就需要增加一个盒子，这个盒子便是防爆接线盒。

3、防爆接线箱的作用;防爆接线箱是配电、用电设备与外部线路联接的本地，这个本地需要一个设备进行线路的保护，在这个本地就会增加一个箱子作为保护，防爆接线盒的内部一般会有界限的端子排或许无端子但有开关器件的联接端，一般情况下这个联接设备是可以拆开下来的。

三防接线盒防爆等级技术标准三防接线盒防爆等级技术标准一、技术概述1.1 三防接线盒的定义三防接线盒是一种用于室外、恶劣环境下的电气设备，具有防水、防尘、防爆等功能，适用于石油、化工、船舶、港口等工业领域，以及户外环境中使用。

1.2 防爆等级的重要性防爆等级是三防接线盒的重要技术标准之一，它直接关系到设备在危险环境中的安全性能。

三防接线盒的防爆等级标准对设备的使用安全具有至关重要的作用。

二、防爆等级标准2.1 国际标准国际上常用的防爆等级标准有IP防护等级、ATEX防爆等级、IEC防爆等级等，这些标准对设备的防爆性能有着详细的规定和测试要求。

2.2 国内标准我国也对三防接线盒的防爆等级进行了明确的规定，其中GB3836.1~3-2000是较为常见的适用于我国防爆电气设备的标准，其规定了不同场所、环境下的防爆等级要求。

三、技术革新与发展3.1 新材料与制造技术随着科技的不断进步，新型材料的应用以及先进的制造技术的发展，使得三防接线盒的防爆等级得到了进一步提升，更加适应各种特殊环境下的使用需求。

3.2 智能化与自动化智能化、自动化技术的应用，使得三防接线盒的防爆等级不仅仅停留在物质防护上，更多地涉及到设备的运行状态监测、预警及远程控制等方面，提高了设备在危险环境中的安全性和稳定性。

四、我对三防接线盒防爆等级技术标准的个人观点和理解4.1 技术的重要性作为电气设备的一种，三防接线盒的防爆等级技术标准是其使用安全性的重要保证，对于工业生产和人员的安全都具有不可替代的作用。

4.2 技术发展的趋势随着工业化进程的加快和安全生产意识的提高，我相信三防接线盒的防爆等级技术标准将会在不断完善和提升，更加智能、自动化、安全化，以适应未来更为复杂和严峻的工业环境需求。

五、总结5.1 技术的不断完善三防接线盒的防爆等级技术标准是一个不断完善和发展的过程，我们需要关注并适应这一变化，以确保设备的安全可靠性和稳定性。

5.2 安全意识的重要性在使用三防接线盒的过程中，我们需要不断加强安全意识，同时也要求生产厂家在设备设计和制造中充分考虑防爆等级技术标准的要求，以保障设备在各类恶劣环境下的可靠运行。
