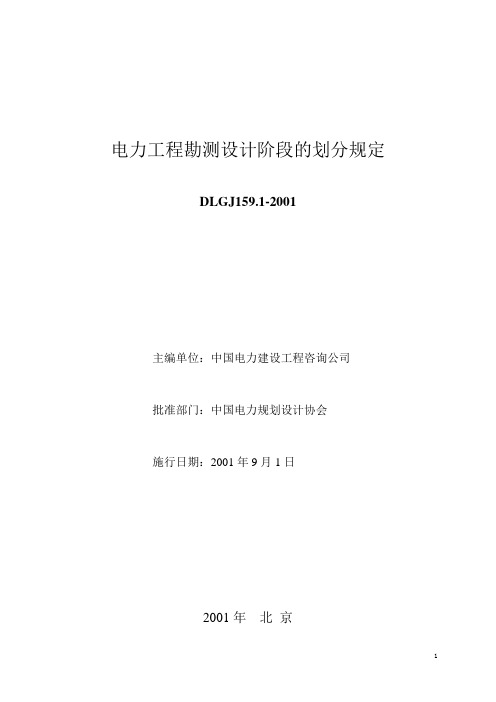

电力工程勘测设计阶段的划分规定
DLGJ159.1-2001
主编单位：中国电力建设工程咨询公司
批准部门：中国电力规划设计协会
施行日期：2001年9月1日
2001年北京
目次
前言
1 范围
2 总则
3 初步可行性研究阶段
4 可行性研究阶段
5 初步设计阶段
6 施工图设计阶段
7 施工配合阶段
8 竣工图阶段
9 设计回访总结阶段
10 电力工程勘测设计阶段划分框图
前言
根据电力规划设计总院电规计(1998)23号文《关于下达1998年度电力勘测设计科研、标准化、信息计划项目的通知》，中国电力建设工程咨询公司对《火力发电厂勘测设计阶段的划分规定》(1993年版)进行了修订，于2000年9月完成送审稿。2000年10月，中国电力规划设计协会组织部分电力设计院对送审稿进行了审查。根据审查意见，2001年2月完成了报批稿。
考虑到目前电力勘测设计行业正处于由计划经济向市场经济转换的过渡阶段，适应市场经济的新的管理模式还未完全建立起来，因此本次修订仍以原有的阶段划分为基本内容，进行了部分修改。随着电力勘测设计行业市场经济管理模式的建立健全及涉外工程管理的规范化，本规定将做进一步修改。
本次修订增加了送变电工程勘测设计阶段划分的内容，因此将名称改为《电力工程勘测设计阶段的划分规定》；此外，还增加了“竣工图阶段”。
本规定颁发实施后，原《火力发电厂勘测设计阶段的划分规定》(1993年版)即行废止。
本规定由中国电力规划设计协会归口管理并负责解释。
本规定起草单位：中国电力建设工程咨询公司。
本规定起草人：张润芳。
1 范围
本规定提出了电力勘测设计各阶段的主要工作任务、步骤及工作内容，适用于国内常规的单机容量为50MW～600MW机组的火力发电厂工程(简称“发电工程”) 对于利用外资或国外投资等特殊电力工程项目，除参照本规定执行外，还应根据具体情况对工程的阶段划分、各阶段的工作内容予以调整。
2 总则
2.0.1 电力勘测设计是电力工程基本建设的重要阶段。电力勘测设计文件是电力工程建设立项、施工和生产的主要依据。为了使电力工程各阶段勘测设计工作遵循科学程序，确保勘测设计满足施工生产的要求，制订本规定。
2.0.2 发电工程勘测设计的全过程可划分为初步可行性研究、可行性研究、初步设计、施工图设计、施工配合(工地服务)、竣工图和设计回访总结七个阶段。
2.0.3 330kV及以上送变电工程、220kV枢纽变电工程及跨网省的送变电工程勘测设计的全过程可划分为可行性研究(500kV和重要的330kV送变电工程在可行性研究之前应有规划选所、线报告)、初步设计、施工图设计、施工配合(工地服务)、竣工图和设计回访总结六个阶段；一般的220kV送变电工程勘测设计全过程可划分为初步设计(难度较大的送变电工程在初步设计之前应有专题报告，利用外资的送变电工程应有标书编制原则的专题报告)、施工图设计、施工配合(工地服务)、竣工图和设计回访总结五个阶段。
2.0.4 本规定对勘测设计全过程各阶段的主要工作步骤做出基本规定，执行时应根据工程实际情况划分相应的阶段。
2.0.5 在进行专业间联系配合、图纸会签、成品校审、成品质量评定及立卷归档时，应执行现行的《电力勘测设计专业间联系配合制度》、《电力勘测设计成品校审制度》、《电力设计图纸会签制度》、《电力勘测成品质量评定办法》、《电力设计成品质量评定办法》及《电力勘测设计科技文件材料立卷归档办法》等有关规定。
3 初步可行性研究阶段
3.0.1 新建的发电工程项目应进行初步可行性研究工作；500kV和重要的330kV送变电工程项目应编制规划选所、线报告。
3.0.2 初步可行性研究的任务应在几个地区或指定地区分别调查可能建厂(所)的条件，
择优推荐出建厂(所)地区的顺序及可能建厂的厂(所)址与规模，提出下阶段开展可行性研究的建厂(所)地区和厂(所)址。
3.0.3 初步可行性研究的主要工作步骤应包括：接受任务、准备工作、踏勘调研、综合研究、编制文件、出版文件、报上级审批、立卷归档。
3.0.4 进行初步可行性研究时，应根据项目法人或建设单位委托任务的要求，了解建厂(所)的范围、发电厂(变电所)的本期容量和规划容量、性质与特点；
3.0.5 准备工作应包括下列内容：
1 组成设计项目组，由设计单位指定设计总工程师(简称设总)，由设总与有关处(室)商定参加工作人员及各级技术负责人；
2 设总负责组织编制准备工作及现场踏勘工作大纲；
3 准备工作及现场踏勘工作大纲经各级技术负责人、设总签署后，报总工批准，然后各专业分别进行工作。
3.0.6 踏勘调研应包括下列内容：
1 在省、自治区、直辖市主管部门的领导下，以项目法人为主，组织电力、燃料、铁道、交通、水利、城市建设及环境保护等有关单位的人员组成选厂(所)工作组，设计单位参加其中工作，并任工作组副组长；
2 到达选厂(所)地区后，应及时向当地政府汇报工作计划和提出要求，并取得支持；
3 应收集、核实有关建厂(所)条件和各项资料；
4 根据收集到的资料和有关部门的意见拟订几个厂(所)址方案和现场踏勘范围。
5 进行现场踏勘，进一步收集资料，落实建厂（所)条件；
6 发电工程按《火电厂工程项目初步可行性研究内容深度规定》取得有关部门对各种建厂条件的同意或意向性文件。
3.0.7 综合研究应包括下列内容：
1 将收集到的原始资料和现场踏勘获得的资料进行分析和处理；
2 论证建厂的必要性；推荐两个及以上的厂(所)址进入可研；初步落实建厂(所)外部条件；对电厂(变电所)规划容量提出建议；根据厂(所)址条件及轮廓进度，通过分析提出投资框算；
利用外资工程，还应说明利用外汇额度与性质，并纳入投资框算；
3 重点研究工程总体规划设想，取水及排水、除灰及灰场、燃料运输等工程设想的初步可行性，并作为各方案的技术和经济比较的基础，择优推荐出两个或两个以上建
厂(所)地区的顺序及可能建厂(所)的厂(所)址与规模；
4 设计单位的院长或总工应到现场检查工作，组织检查方案优化情况，确定推荐方案；
5 提请有关省、自治区、直辖市或当地政府领导主持汇报会议，邀请当地有关单位参加，听取有关初步可行性研究工作汇报和推荐意见，协调解决各部门意见及必要的建厂(所)条件等，应编写会议纪要，作为附件列入初步可行性研究报告中。
3.0.8 编制初步可行性研究报告应包括下列内容：
1 在现场踏勘和现场初步方案研究的基础上，由设总负责编写初步可行性研究项目设计计划，经院的工程、计划和技术质量处(室)签署后，报主管总工审批；
2 发电工程应按《火电厂工程项目初步可行性研究内容深度规定》及《火电厂工程初步可行性研究勘测工作内容深度规定》编制初步可行性研究报告；送变电工程编制规划选所报告，按2．0．5有关规定对初步可行性研究报告和规划选所(线)报告进行校审、质量评定和签署。
3.0.9 出版初步可行性研究报告文件。
3.0.10 初步可行性研究报告由建设单位申报上级主管部门审批。
3.0.11 初可报告经审查后，可以作为编报项目建议书、指导可研阶段工作及编制中长期规划与系统设计的依据。
2.0.12 在项目建议书批准的规划容量内进行扩建的工程，可直接进入可研阶段；超过规划容量进行扩建时，应进行扩建容量鉴定，其内容应包括进行总体规划，初步落实扩建外部条件，对电厂最终容量提出建议，通过分析提出投资框算。扩建鉴定的审查程序与初可相同。
3.0.13 应按2．0．5有关规定将初步可行性研究阶段形成的成品文件和原始文件、材料立卷归档。
4 可行性研究阶段
4.0.1 新建的发电工程项目应在批准的初步可行性研究报告和批准的项目建议书所推荐的地区和厂址中进行可行性研究工作。扩建的发电工程项目可直接进行可行性研究工作。
500kV及330kV送变电工程应有工程选所(线)报告作为可行性研究报告及系统设计的依据，以经过审议的电力系统发展规划或审定的电力系统设计为基础，在工程主管上
报该工程项目设计任务书后开始进行可行性研究工作。
4.0.2 可行性研究(含补充可研)的任务是：新建工程应对两个及以上的厂址(所址、线路路径)进行全面技术经济比较，提出推荐意见；落实建厂(所、线)外部条件，取得符合要求的各类协议；工程设想中，煤、灰、水、路、接入系统、环境保护及地基处理等与厂址有关的内容，要有方案比较，使估算能达到要求的深度。投资估算应力求准确，能够满足控制概算的要求，并应与已审定参考造价进行对比分析；在明确投融资来源的基础上作经济效益分析，计算出上网电价，并由项目法人据此鉴定合资协议、并网协议及落实融资。
当工程有多种投融资条件可以采用时，应从控制投资及上网电价等角度对其进行优化比选。
电厂接入系统的研究应与可行性研究工作同时或在可行性研究工作之前进行。
4.0.3 可行性研究的主要工作步骤应包括接受任务、准备工作、现场踏勘及厂(所、线)址汇报会，勘测工作及环境影响评价、编制文件、出版文件、报上级审批、立卷归档。
4.0.4 可行性研究应根据上级下达或建设单位委托的任务进行。设计单位首先应了解任务及其要求，并应与建设单位签订合同。
可研之前已有项目法人的工程，应由法人委托进行可研工作，此时，可研应一次做到规定的深度。
可研之前尚无项目法人的工程，可研工作一般分为两段。第一段仍称“可行性研究”，由业主委托，主要内容是确定厂(所、线)址，落实建厂(所、线)条件，按委托方意见初步进行工程设想与经济分析工作；待项目法人(筹建组)明确并商定装机方案、投融资来源以及建设方式等条件后，再由项目法人(筹建组)委托进行第二阶段的“补充可研”工作，重点是投资估算和经济分析。在第一阶段工作的基础上，作到规定的最终深度。
对于利用外资的工程，补充可研设计文件一般在设备招标前完成，内容还应包括标书技术条件与供货范围(包括设计分工，设备分包，允许返包范围，分岛以及招标方式等)的论证。此时，投资估算与经济效益分析是指导性的，待设备合同草签后，要修编成为能对概算起控制作用的估算，计算出上网电价，并对其他部分作必要的调整。
4.0.5 准备工作应包括下列内容：
1 组成设计项目组，由设计单位指定设总，由设总与有关处(室)商定参加工作的人员及各级技术负责人；
2 设总组织各专业人员研究上级下达任务的文件和要求、初步可行性研究报告和审
批文件、项目建议书及其审批文件，提出工作范围、主机(主设备)选型及计划进度的初步意见，向总工汇报；
3 设总组织各专业编写准备工作和现场踏勘工作大纲；
4 应根据工作大纲的要求收集资料。
4.0.6 现场踏勘及厂(所、线)址汇报会应包括下列内容：
1 组成可行性研究工作组(包括建设单位的人员)；
2 向当地政府有关部门汇报任务，听取意见和取得当地各方面的支持；
3 进行现场踏勘。对收集的资料进行深入调查研究，研究建厂(所、线)初步方案，落实建厂(所、线)条件，应特别注意结合厂(所、线)址的具体条件对厂(所、线)址有异议的因素进行落实处理工作；
4 设计单位应向主管单位或建设单位取得有关部门原则性同意文件，其文件的项目，发电工程按《火力发电厂可行性研究报告内容深度规定》提出；送变电工程按《330kV 及以上输变电工程可研内容深度规定》提出。
5 必要时由设计单位总工带领有关专业主任工程师（简称“主工”)或专业工程师（简称“专工”）赴现场踏勘。听取设计项目组汇报，检查收资和建厂(所、线)条件落实情况，确定厂(所、线)址方案，提出下一步工作意见(包括需要进行的调查和科研项目)。
6 在调查收资和综合研究的基础上进行技术经济比较，提出推荐的厂(所、线)址位置的总体规划的初步意见及存在问题，提请当地政府主持并召集当地有关部门参加的汇报会议。听取可行性研究工作组的汇报，并请会议协调解决各部门的意见，进一步落实建厂(所、线)条件。
4.0.7 在厂(所、线)址位置及总体规划的初步意见得到当地政府同意后，提出勘测、环保、科研任务书。
勘测和环保评价任务由建设单位委托，可委托承担工程可行性研究工作并有资格的设计单位，科研任务由建设单位委托有资格的单位。
4.0.8 勘测工作应包括下列内容：
1 接受建设单位的任务委托，与建设单位签订勘测合同；
2 应根据合同的要求和勘测工作有关技术规定编制勘测工作大纲，经勘测处(室)技术负责人和设总审查签署后实施，某些特殊工程由上级部门审查后实施；
3 应根据勘测工作大纲要求进行调查收资和现场勘测；
4 进行室内作业、整理资料；
5 按合同和《火电厂工程可行性研究勘测工作内容深度规定》编制勘测报告；
6 应按2．0．5有关规定对勘测报告进行校审、质量评定和签署；
7 出版勘测报告文件；
8 勘测报告是可行性研究报告的组成部分，是工程设计的依据，勘测报告文件应分别送给委托单位及承担可行性研究的设计单位；
9 某些特殊工程勘测报告应上报有关部门评审。
4.0.9 环境影响评价工作应包括下列内容：
1 接受建设单位委托；
2 根据委托的要求，调查收资、核实工作量、环境评价的有关技术规定和厂(所、线)址的具体条件，编制环境影响评价大纲，经环保处(室)技术负责人和设总审查签署后出版，并交送给建设单位；
3 环境影响评价大纲由建设项目主管部门报省、自治区、直辖市环保部门审批，并根据审批意见修改评价大纲；
4 与建设单位签订合同；
5 进行现场监测、测试；
6 整理资料、计算分析，按《火力发电厂环境影响评价技术规定》、《火力发电厂环境影响报告书内容深度规定》和有关规定编制环境影响报告书；
7 按2．0．5有关规定对环境影响报告书进行校审、质量评定和签署；
8 出版环境影响报告文件；
9 应将环境影响报告文件上报建设项目主管部门、环保主管部门，并向承担可行性研究任务的设计单位提供；
10 环境影响报告书应经主管部门预审后上报省级环保部门或国家环保局审批，并将上级环保部门原则性同意文件编入可行性研究报告。
4.0.10 在掌握了必要的资料和建厂(所、线)条件基本落实的基础上编制可行性研究报告，应有以下主要工作内容：
1 在现场踏勘和现场初步方案研究的基础上，发电工程按《火力发电厂可行性研究报告内容深度规定》，送变电工程按《330kV及以上输变电工程可研内容深度规定》由设总负责组织编写可行性研究项目设计计划；
2 可行性研究项目设计计划经院工程处(室)、计划处(室)和技术质量管理处(室)签署后，报总工审批；
3 各专业进行设计方案研究论证，通过多方案技术经济比较进行优选，应由设总负责组织各专业向总工汇报，确定主要设计方案；
4 各专业设计方案基本完成后，院长或总工应听取设计方案的汇报，组织验收、确定推荐方案；
5 各专业编制设计文件，提出工程量及投资估算；
6 按《电力设计工程项目经济评价实施细则》的规定进行经济分析和评价；
7 按2．0．5有关规定各有关处(室)对各专业设计文件进行校审和签署，交设总审核、汇总、编制《可行性研究报告》，报主管总工审核、院长审批，并提出质量评定意见。
4.0.11 出版可行性研究报告文件。
4.0.12 需要时可根据上级主管部门正式下达的审批文件修编可行性研究报告。
4.0.13 可研(含补充可研)报告经审查后，可以作为计划部门编报可行性研究报告书，指导主机(主设备)招标，编制初步设计以及调整系统设计的依据o
4.0.14 送变电工程可研报告由网、省电力公司委托组织审查，按权限划分经电力公司批准同意后，作为电厂接入系统一次部分设计及送变电工程立项上报的依据。
4.0.15 按2．0．5有关规定将可行性研究阶段形成的成品文件和原始文件材料立卷归档。
5 初步设计阶段
5.0.1 初步设计由项目法人委托。初步设计的任务应根据可行性研究报告及其审批文件的要求，确定工程项目建设具体方案和投资规模。其主要工作步骤应包括准备工作，确定设计方案，编制设计文件，出版文件，报上级主管部门审批，立卷归档等。
5.0.2 准备工作主要应包括组织人员、研究任务、调查收资、签订主机(主设备)技术协议、拟定设计原则、进行勘测工作、制订初步设计项目设计计划等：
1 设总与有关处(室)商定各专业主要设计人员。
2 研究可行性研究报告、电厂接入电力系统设计及有关审批文件。
3 调查收资应包括以下内容：
1)各专业收集并分析初步设计所需要的资料；
2)根据批准的可行性研究报告确定的煤源、煤种、尽快取得燃料分析资料，并经主管部门发文确认，作为设计的重要原始资料；
3)对所采用的科研成果或新技术，必要时应进行专题补充研究。
4 根据主机、辅机设备(主设备)的招标要求，由项目法人委托设计单位进行编标、评标等工作。
5 应在综合分析发电厂在电力系统中的地位、发电厂规模、工期要求、燃料种类厂址条件等基础上，会同建设单位与制造厂签订主机及主要辅机设备(主设备)的技术协议。
6 应根据工程特点，设总组织各专业主工或专工、主设人进行讨论和研究，拟订主要设计原则。
7 在重点研究总平面布置和水工方案后，土建和水工专业应提出各项勘测处任务书，（室）尽早安排勘测工作。勘测工作应包括下列内容：
1)应根据勘测任务书要求和勘测工作有关技术规定编制勘测工作大纲，经勘测处(室)技术负责人和设总审查签署后实施，某些特殊工程由上级部门审查后实施；
2)应根据勘测工作大纲要求进行调查收资和现场勘测；
3)进行室内作业、整理资料；
4)编制勘测报告；
5)按2．0．5有关规定对勘测报告进行校审、质量评定和签署；
6)出版勘测报告文件；
7)某些特殊工程勘测报告应上报有关部门评审；
8)勘测报告文件应分别送给有关设计专业和建设单位。
8 设总应编制工程初步设计项目设计计划。
9 工程初步设计项目设计计划经院工程处(室)、经营计划处(室)、技术质量管理处(室)等签署后，报主管总工审批。
5.0.3 确定设计方案的工作主要应包括方案比选、设计单位内部讨论、初步明确推荐方案、征求有关单位意见及确定方案等。
在方案研究时，专业设计方案和综合设计方案应结合进行。专业设计方案是综合设计方案的基础，但必须在综合设计方案统一要求下进行：
1 各专业的设计方案应由主设人和设计人在主工或专工和专业科(组)长的具体指导下进行；涉及多专业的综合设计方案应由设总组织、有关主工或专工协助进行；方案研究中应听取各方面的意见，充分吸取以往工程反馈的信息，进行必要的调查研究，通过多方案的技术经济比较，进行方案优化，提出方案推荐意见；
2 由设总组织各专业分别向主管总工汇报主要设计方案，技术质量管理处(室)和设计处(室)的主工或专工、主设人参加，可邀请有经验的技术人员参加，通过讨论，确定初步推荐方案；
3 设计单位应充分听取并汇总施工、生产等有关单位的意见，经向主管总工汇报、组织研讨，最后确定初步设计阶段正式推荐设计方案。
5.0.4 编制设计文件可包括下列内容：
1 设总根据正式推荐方案，修正综合进度，调整专业间互提资料项目和进度，解决专业协调配合问题；
2 发电工程各专业按《火力发电厂初步设计文件内容深度规定》，送变电工程各专业按《变电所初步设计内容深度规定》，《架空送电线路初步设计内容深度规定》编制初步设计文件及概算；
3 各专业设计文件编制完成后，按2．0．5有关规定进行会签工作；
4 应按2．0．5有关规定对初步设计文件进行校审、质量评定和签署。
5.0.5 出版初步设计文件。
5.0.6 初步设计文件应由建设单位上报上级主管部门审批。
5.0.7 初步设计文件经审批后，可以作为开工、主要辅机(主设备)招标、主要施工单位招标以及编制施工图的依据。
5.0.8 应按2．0．5有关规定，将初步设计阶段形成的成品文件和原始文件材料立卷归档。
6 施工图设计阶段
6．0．1 施工图设计的任务应根据初步设计及其审批文件的要求，编制满足工程项目要求的施工图。其主要工作步骤应包括准备工作、编制司令图、编制施工图卷册目录和综合进度、编制各卷册施工图、施工图质量复查、出版文件、交付施工和安装单位、立卷归档等。
6.0.2 准备工作可包括下列内容：
1 根据初步设计审批意见，解决有关设计方案的遗留问题，逐条落实初步设计的审批意见；
2 设总应编制工程的施工图设计计划；各专业主设人在设总提出总体要求后，应编制本专业的施工图设计计划。
3 根据施工图设计的要求，提出需要补充的勘测工作，并编写详勘任务书；
4 发电工程应与锅炉、汽轮机、发电机及辅机等设备制造厂，变电工程应与变压器等设备制造厂互提配合资料；
5 将批准的初步设计概算分解到各专业的各个单位工程。
6.0.3 编制司令图是施工图设计初期专业之间和专业内部进行相互配合的重要步骤。司令图是指导各卷册施工图设计的重要文件，应由设总组织有关专业主设人进行编制。
可包括下列内容：
1 确定项目负责人；
2 主体专业同有关专业互提配合资料；
3 补充初步设计修改的有关计算项目和内容；
4 编制图纸；
5 设总组织讨论、会审；
6 项目负责人、主设人、科(组)长进行校审和签署；
7 各有关专业主设人会签；
8 设总审查、主管总工批准；
9 必要时，邀请施工单位参加司令图会审。
6.0.4 编制施工图卷册目录和综合进度。
6.0.5 编制各卷册施工图设计文件，可包括下列内容：
1 应由各专业主设人编制本专业施工图设计的卷册任务书，并按成品的分级由相应的技术负责人审定；
2 应按2．0．5有关规定进行专业间互提资料；
3 按有关规定进行各卷册施工图设计及预算编制；
4 施工图设计成品完成后，应按2．0．5有关规定进行专业会签、按成品的分级由相应的技术负责人进行校审、质量评定和签署。
6.0.6 根据需要进行施工图设计质量复查，其复查范围根据工程情况确定。
6.0.7 出版施工图设计文件。
6.0.8 应按施工进度的要求向建设单位或施工单位交出施工图设计文件。
6.0.9 应按2．0．5有关规定将施工图设计阶段形成的成品文件和原始文件材料立卷归档。
7 施工配合阶段
7.0.1 施工配合是工程设计实施的重要阶段，本阶段应按《电力勘测设计驻工地代表制度》(以下简称“工代制度”)进行重点项目工程质量监督和施工服务。其工作步骤可包括准备工作、设计交底、工地服务、工代工作总结、立卷归档等。
7.0.2 准备工作可包括下列内容：
1 应在施工图设计准备阶段由有关处(科)提出工代人选，经设总和主管总工批准确定工代及工代组长名单；
2 工代组成员名单应在施工前由设总负责发文通知建设、施工和生产单位；
3 由处(科)或设总安排工代熟悉设计图纸、充分掌握设计原则、了解设计意图。
7.0.3 应由设总统一组织向建设、施工单位进行设计交底；单项工程施工前，由建设单位组织工代进行单项工程设计交底。
7.0.4 工地服务可划分土建施工、设备安装、调试等三个阶段进行，工代应按《电力勘测设计驻工地代表制度》进行工地服务。
有关技术负责人应定期赴现场检查工作、及时解决工代工作和工程中存在的问题。
7.0.5 工程竣工、工代工作结束后，各专业工代在现场应完成工代工作总结。
7.0.6 应按2．0．5有关规定将施工配合阶段形成的技术文件资料立卷归档。
8 竣工图阶段
8.0.1 设计单位受建设单位委托负责本单位设计范围内竣工图的编制。本阶段应按《火力发电厂工程竣工图文件编制规定》等规定进行竣工图编制工作。其工作步骤可包括准备工作、编制竣工图文件、出版文件；交付建设单位、立卷归档等。
8.0.2 准备工作可包括下列内容：
1 接受建设单位委托；
2 根据委托的要求，收集“设计变更通知单”以及施工单位、调试单位或建设单位的“工地联系单”和设计更改的有关文件；对于资料不够齐全的，应以现场的施工验收记录和调试记录为依据。
8.0.3 编制竣工图文件；
1 设总组织各专业编制竣工图文件。
2 依据“设计变更通知单”、“工地联系单”、设计更改的有关文件以及现场施工验收记录和调试记录编制竣工图文件。
3 拟定竣工图的编制原则以及各专业的竣工图卷册目录。对每册修改图纸，附上必要的修改说明。
8.0.4 以设计院施工图为基础的竣工图，其深度应等同于对应的施工图文件的深度。
8.0.5 出版竣工图文件。
8.0.6 竣工图也应在设计单位存档，以保证设计单位存有与现场竣工验收时的实际情况相一致的文件。
9 设计回访总结阶段
9.0.1 设计回访总结是工程设计经受实际考验后的总结阶段，应按《新投产火电工程回访工作及情况报告暂行规定》进行设计回访，对勘测设计的经验和问题进行全面总结，其工作步骤可包括准备工作、回访调查、分析质量反馈信息和落实改进措施、编制及上报回访总结、立卷归档等。
9.0.2 准备工作可包括下列内容：
1 设总与生产单位商定回访日期，请生产单位准备对设计的意见；
2 设总与各处(科)商定参加回访的人员，回访人员应包括各专业主要设计人、主工或专工、技术质量管理处(科)主工或专工、设总和主管总工等。
9.0.3 回访调查可包括下列内容；
1 进行回访座谈
2 进行现场调查。
9.0.4 分析质量反馈信息和落实改进措施可包括下列内容：
1 与生产、施工单位研究、提出可行的改进方案；
2 报请原审批单位和规程颁发部门统一研究属于设计原则变更或涉及现行规程改变的问题；
3 提请有关单位研究属于主机和主要辅机设备(主设备)的质量问题。
9.0.5 由设总组织各专业主设人编制回访总结，并上报有关部门。
9.0.6 应按2．0．5有关规定将设计回访总结阶段形成的技术文件资料立卷归档。
10 电力工程勘测设计阶段划分框图 电力工程勘测设计全过程的阶段划分
电力工程勘察设计合同 （合同编号：） 工程名称：吕梁新城安置区电力配套工程新增上安站出 线间隔、千伏接续工程 工程地点：离石吕梁新区 合同编号： 设计证书等级： 发包人：山西地方电力有限公司离石分公司 设计人：吕梁银桥电力勘察设计有限公司 使用说明 .本合同范本适用于山西地方电力有限公司及所属各分公司委托设计（包括招标设计和非招标设计）合同的签订。 .当事人使用本合同范本时无约定的条款，应在该条款处注明“无”。 .专用条款是对通用条款相应内容的具体阐明、修改和补充，条目应相互对应。如果在专用条款中无特殊说明，则应按通用条款的规定执行。 .当事人的其他约定或补充，可由当事人于专用条款中进行约定，不得直接对合同通用条款进行变动。 第一部分协议书 发包人（全称）：山西地方电力有限公司离石分公司 设计人（全称）：吕梁银桥电力勘察设计有限公司 依据《中华人民共和国合同法》、《中华人民共和国建筑法》、《建设工程勘察设计市场管理规定》、其他有关建设工程设计管理的法律、行政法规、规章以及建设工程批准文件，遵循平等、自愿、公平和诚
实信用的原则，经双方协商一致，签订本合同。 鉴于发包人拟建设吕梁新城安置区电力配套工程新增上安站出线间隔、千伏接续工程（工程名称），并通过年月日的中标通知书（成交通知书）接受了设计人以人民币万元(合同价款)为本工程施工设计阶段设计所做的投标，双方达成如下协议： 一、本协议书中的有关词语含义与本合同第二部分《通用条款》中赋予它们的定义相同。 二、下列文件均为本合同的组成部分： 、本协议书以及双方协商同意的补充或变更协议； 、中标通知书； 、投标书； 、本合同专用条款； 、本合同通用条款； 、发包人在招标文件中提供的工程技术资料。 三、设计人向发包人承诺，保证全面按本合同约定完成本阶段工程设计及工地设计代表服务工作。 四、发包人向设计人承诺，保证按本合同约定的期限、方式和币种，向设计人支付合同价款。 五、合同生效：本合同自双方签字盖章之日起生效。 六、合同签订： 合同签订时间：年月日 合同签订地点：山西地方电力有限公司离石分公司
电力工程勘察设计收费标准与勘测综合取费标准第一章总则 一、本标准适用于部属和网、省、自治区属电力勘测单位承担国内投资建设项目的勘测取费。是勘测单位和委托单位签订与履行工程勘测合同计取勘测费的依据。 承担外资电力工程项目的勘测工作取费另行商定。 实行收费的勘测单位必须持有电力行业主管部门颁发的勘察证书，并按国家计划委员会、财政部、劳动人事部计设[1983]1022号文规定实行技术经济责任制的单位。 二、本标准的制订，是以《工程勘察取费标准》和建设部建设[1991]150号文、建设[1991]316号文为依据，按现行的国家、部颁勘测技术规范、规程、规定及电力规划设计管理局有关规定，以及事业单位会计制度的事业费支出水平为基础进行测算的，体现了低收费的原则。 本标准的工作内容包括工程地质与勘探、工程测量、工程水文气象与相应的测试、试验工作。取费标准的费用组成由工资、补助工资、职工福利费、公务费、修缮费、业务费、技术开发费和现行的国家规定必须缴纳的各种税金(基金)等项费用构成。 三、本取费标准包括火力发电厂、变电站、架空送电线路、微波通信工程的初步可行性研究、可行性研究、初步设计和施工图设计阶段的勘测取费。不包括核电站、地下电力工程勘测、供水水文地质、构造(区域)稳定勘测与评价、环境地质勘测、各种建材勘测、水文(气象)建站及水文测验(观测)、海洋水文与气象工作，发电厂的专用码头、水库、溢流坝、铁路、公路、通讯工程、生活区，以及水工模型试验的勘测；承担这些工作时，按《工程勘察取费标准》规定的相应取费标准计费。 对特殊性的勘测项目或具有探索性的科研项目，其取费标准由委托单位与勘测单位共同协商确定。 四、勘测的工作深度和质量、必须符合国家、部和电力规划设计管理局颁发的现行技术规范、规程、规定和有关文件的要求，不得任意减少工作量。工作深度不足，质量不合格的工程，不得计取勘测工程费。当超过现行勘测规范、规程、规定所规定的本阶段勘测工作量时，其超过部分可按《工程勘察取费标准》计取勘测工程费。 五、下列各项勘测施工准备费未计入本取费标准，这些工作应由委托单位负责筹措解决并支付费用。如委托勘测单位承担施工准备工作时，其费用属于垫付款，委托单位应如数支付。
电力工程课程设计 专业：电气工程及其自动化班级：电气1404 姓名：勇 学号：201209927 指导教师：王思华 交通大学自动化与电气工程学院2015年7月17日
1.某轧钢厂降压变电所的电气设计 1.1设计依据 1.工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为5200h，日最大负荷持续时间为6.5h。该厂除冶炼车间、制坯车间和热轧车间属二级负荷外，其余均属三级负荷。低压动力设备均为三相，额定电压为380V。电气照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如表l所示。 2.供电电源情况按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近一条6kV的公用电源干线取得工作电源。该电源干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-240，导线为等边三角形排列，线距为1.5m；干线首端(即电力系统的馈电变电站)距离本厂约5km。干线首端所装设的高压断路器断流容量为600MV A。此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为1.5s。为满足工厂二级负荷的要求，可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为40km，联络线电缆线路总长度为15km。 3.气象资料本厂所在地区的年最高气温为40℃，年平均气温为25℃，年最低气温为-3℃，年最热月平均最高气温为36℃，年最热月平均气温为29℃，年最热月地下0.8m处平均温度为25℃。当地主导风向为东风，年雷暴日数为25。 4.地质水文资料本厂所在地区平均海拔300m，地层以砂粘土为主；地下水位为2m 。 5.电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费：每月基本电费按主变压器容量计为20元/kV A，动力电费为0.3元/kW·h，照明(含家电)电费为0.4元/kW·h。工厂最大负荷时的功率因数不得低于0.9。 表1 轧钢厂负荷统计资料
电力工程勘察设计合同 发包人：某某建设集团某某臵业投资有限公司（以下简称甲方）承包人：某某电力设计股份有限公司某某分公司（以下简称乙方）根据《中华人民共和国合同法》、《中华人民共和国建筑法》及其他法律、法规的有关规定，经协商，甲乙双方达成如下协议: 一、项目主要内容与技术经济效果 项目名称：某某国际大酒店、某某花园小区配电工程 根据甲方的委托，乙方对某某国际大酒店、某某花园小区配电工程进行详细的勘察设计，其服务的主要内容如下： 1. 对所委托的工程进行现场踏勘、收集资料，并按建设部有关规范、规程和现场实际情况进行分析论证和经济、技术比较，提供合理、可靠、安全的方案。 2.对变电所工程，则须对该工程的电气平面布臵、开关柜选型、二次保护等内容提供详细的设计技术文本和设计资料。 3.对土建工程，提供甲方所需要的技术文本和资料。 4.项目的主要服务指标。 二、项目实施计划、进度、期限、地点 1.进度和期限： 2011年月日开工； 2011 年 10 月底前，乙方向甲方提交经验收合格的勘察设计技术资料及设计文本8份等文件资料。 2.地点：某某市某某区。
三、甲方承担的工作内容与责任： 1.提供必要的基础资料，并对其完整性、正确性负责。 2.在有关人员进入现场勘察作业时，应提供必要的生活和工作条件，其费用由乙方负担。 3.按国家有关规定付给勘察设计费，即万元。 4.维护乙方提供的所有成果和文件，不得擅自修改和转让给第三方重复使用。 5.在踏勘和勘察定位时，派专人配合。 6.因勘察定位需要而造成的农作物及其它损坏、赔偿费用由甲方承担。 7.甲方变更委托设计项目、规模、条件或因提交的资料错误，或所提交资料作较大修改，以致造成乙方设计返工时，应按乙方实际所耗工作量向乙方支付返工费。 四、乙方承担的工作内容与责任 1.按时向甲方提交勘察设计资料，并对质量负责。 2.负责对文件进行技术交底。 3.对甲方提出的合理要求和修改意见，应予考虑和满足。 4.乙方对设计文件出现的遗漏或错误负责修改或补充。 5.乙方为本合同项目的服务至施工安装通电结束为止。 6. 提交正式勘察设计技术资料及设计文本8份（按国家计委规定：乙方免费提供设计文本8份，甲方如需要增设计文本份数，增加部分甲方按乙方成本付款）。 五、合同成交总金额 1.合同价款：￥万元，（大写）：万元整。 本合同价为固定总价。除合同价款万元外，不增加任何费用。乙方耗费的人工、设备、资料及其他因履行本合同义务所开支全部费用，均
建设工程勘察设计合同 合同编号: 工程名称： 委托方： 受托方： 签订时间: 签订地点:
使用说明 1．本合同范本适用于国家电网公司各单位大型电力工程勘察设计合同的签订。 2．当事人使用本合同范本时无约定的条款，应在该条款处注明“无”。 3．对本合同范本的修改或补充，可由当事人于“专用条款”中进行约定，不得直接对合同通用条款进行变动。 4．合同范本有关其他填写说明见合同条款注释。
目录 第一部分合同协议书 (1) 第二部分通用条款 (4) 第1条定义及组成合同的文件 (4) 第2条双方责任 (5) 第3条设计工期 (8) 第4条审查、确认 (8) 第5条其它服务 (8) 第6条合同价款与支付 (9) 第7条设计文件交付 (9) 第8条现场服务 (9) 第9条违约责任 (9) 第10条索赔 (10) 第11条保险 (11) 第12条不可抗力 (11) 第13条争议解决 (11) 第14条合同生效 (12) 第15条份数 (12) 第三部分专用条款 (13)
建设工程勘察设计合同 第一部分合同协议书 委托方： 受托方： 鉴于委托方拟委托受托方承担工程（以下简称“工程”）的勘察设计工作，且受托方同意接受该委托。为此，根据《中华人民共和国合同法》、《建设工程勘察设计管理条例》等法律、法规和规章的规定，双方经协商一致，订立本协议。 第1条工程概况 1.1 工程名称：。 1.2 工程地点：。 第2条勘察设计范围 委托方根据合同需承担的勘察设计工作的范围如下： 第3条合同价款 3.1 合同价款为人民币（大写）(￥)（含税）; 3.2 支付方式见专用条款。 第4条合同依据 4.1 项目核准文件。 4.2 中标通知书。 4.3 设计委托书（如有）。 第5条合同组成部分 下列文件为本合同的组成部分： 5.1 双方在合同履行过程中达成的纪要、协议等文件。 5.2 本协议书。
电力工程勘察设计收费标准与勘测综合取费标准 第一章总则 一、本标准适用于部属和网、省、自治区属电力勘测单位承担国内投资建设项目的勘测取费。是勘测单位和委托单位签订与履行工程勘测合同计取勘测费的依据。 承担外资电力工程项目的勘测工作取费另行商定。 实行收费的勘测单位必须持有电力行业主管部门颁发的勘察证书，并按国家计划委员会、财政部、劳动人事部计设[1983]1022号文规定实行技术经济责任制的单位。 二、本标准的制订，是以《工程勘察取费标准》和建设部建设[1991]150号文、建设[1991]316号文为依据，按现行的国家、部颁勘测技术规范、规程、规定及电力规划设计管理局有关规定，以及事业单位会计制度的事业费支出水平为基础进行测算的，体现了低收费的原则。 本标准的工作内容包括工程地质与勘探、工程测量、工程水文气象与相应的测试、试验工作。取费标准的费用组成由工资、补助工资、职工福利费、公务费、修缮费、业务费、技术开发费和现行的国家规定必须缴纳的各种税金(基金)等项费用构成。 三、本取费标准包括火力发电厂、变电站、架空送电线路、微波通信工程的初步可行性研究、可行性研究、初步设计和施工图设计阶段的勘测取费。不包括核电站、地下电力工程勘测、供水水文地质、构造(区域)稳定勘测与评价、环境地质勘测、各种建材勘测、水文(气象)建站及水文测验(观测)、海洋水文与气象工作，发电厂的专用码头、水库、溢流坝、铁路、公路、通讯工程、生活区，以及水工模型试验的勘测；承担这些工作时，按《工程勘察取费标准》规定的相应取费标准计费。 对特殊性的勘测项目或具有探索性的科研项目，其取费标准由委托单位与勘测单位共同协商确定。 四、勘测的工作深度和质量、必须符合国家、部和电力规划设计管理局颁发的现行技术规范、规程、规定和有关文件的要求，不得任意减少工作量。工作深度不足，质量不合格的工程，不得计取勘测工程费。当超过现行勘测规范、规程、规定所规定的本阶段勘测工作量时，其超过部分可按《工程勘察取费标准》计取勘测工程费。
电 力 工 程 基 础 课 程 设 计 学校：海南大学 学院：机电工程学院 姓名：王映翰 班级：09电气一班 学号：20090304310046
第一部分 设计任务书 一， 设计题目 某工矿企业降压变电所电气设计 二，设计要求 根据本厂用电负荷，并适当考虑生产的发展，按安全可靠，技术先进，经济合理的要求，确定工厂变电所的位置与形式，通过负荷计算，确定主变压器台数及容量，进行短路电流计算，选择变电所的主接线及高、低压电气设备，选择整定继电保护装置，最后按要求写出设计计算说明书，绘出设计图纸。 三，设计资料 设计工程项目 （1） 工厂总平面图： （2） 工厂负荷数据：
（3）供电电源情况：按与供电局协议，本厂可由东南方19公里处的变电所110/38.5/11kv，50MVA变压器供电，供电电压可任选。 （4）电源的短路容量：35kv母线的出线断路器断流容量为1500MVA；10kv母线的出线断路器断流容量为350MVA。 （5）供电局要求的功率因数：当35kv供电时，要求工厂变电所高压侧cos￠>=0.9;当以10kv供电时，要求工厂变电所高压侧cos￠>=0.95. （6）气象资料： 四，设计任务 （一）设计计算说明书 （二）设计图纸 第二部分设计计算书 一、各区域计算负荷和无功补偿 1.采选矿区 已知：P30=3000KVA Tmax=5000h cos￠0.9 Q30= P30*tan￠=3000*0.48=1440 Kvar
S30=2 30 230Q P + =3327.70KVA 2．冶炼厂 已知：P30=2200KVA Tmax=4200h cos￠0.9 Q30= P30*tan￠=2200*0.48=1056 Kvar S30=230 230Q P + =2440.31KVA 3.化工厂 已知：P30=2000KVA Tmax=4200h cos￠0.9 Q30= P30*tan￠=2000*0.48=960 Kvar S30=230 230Q P + =2218.47 KVA 4.机械制造厂 已知：P30=1500KVA Tmax=2880h cos￠0.9 Q30= P30*tan￠=1500*0.48=720 Kvar S30=230 230Q P + =1163.85KVA 5.厂区和职工居住区照明 已知：P30=800KVA Tmax=1800h cos￠0.9 Q30= P30*tan￠=800*0.48=384 Kvar S30=230 230Q P + =887.39KVA 6.所用电 已知：P30=500KVA Tmax=1800h cos￠0.9 Q30= P30*tan￠=500*0.48=240 Kvar S30=230 230Q P + =554.62KVA 一，各区域变电所的设计选择 （一）各车间变电所位置及全厂供电平面草图 根据地理位置及格车间计算负荷大小，决定设立3个变电所，格子供电范围如下： 变压所I ：选采矿区，所用电。
发包人： 设计人： 经发包人和设计人协商一致，发包人委托设计人____________________________区域改造项目电力工程施工图纸的设计以及天津____________设计院电气图纸的对接和补充设计工作。 第一条本合同签订依据 1.1、《中华人民共和国合同法》、《中华人民共和国建筑法》、《建设工程勘察设计市场管理规定》。 1.2、国家及地方有关工程勘察设计管理的法规和规章。 1.3、____________________________区域改造项目的批准文件。 第二条设计依据 2.1、发包人提交的文件、图纸等基础资料 2.2、设计人采用的主要技术标准： ①、项目所在地电力部门相关的规定和要求。 ②、现行的《供配电系统设计规范》。 ③、现行的《电力工程电缆设计规范》。 第三条合同文件的优先次序 构成本合同的文件可视为是能互相说明的，如果合同文件存在歧义或不一致，则根据如下优先次序来判断：1、合同书；2、其它有关文件。
第四条本合同承发包主要内容和涵盖范围 4. 1、该项目建筑红线范围内商业配电室电气设计、住宅变配电室的基础提资设计、室外电缆管线土建设计。 4.2、该项目范围内的变配电室低压动力供电系统设计。 4.3、制冷机组10KV动力配电系统设计。 4.4、对天津____________设计院电气专业变配电系统的设计图纸中未完善的或缺项的部分进行对接和补充设计。 4.5、因为各建筑的各功能分区的低压配电系统____________设计院已经做出设计，因此，已有____________设计院的设计可做为变配电室低压出线的依据。变配电低压系统应根据所需为各个单体建筑选择出线开关和出线电缆的型号规格及参数。 4.6、因该项目总体施工图审查的需要，____________设计院对变配电室照明、变配电室接地、变配电室火灾报警系统已经做出设计。但因变配电设备位置等不确定的原因，所以不能作为最后施工的依据。该部分由本合同设计人审核确定或重新做出设计。 第五条设计成果要求 5.1、设计文件、图纸等设计成果（含设计采用的设备、材料、电线电缆、元器件的规格、型号、参数等）须符合现行的国家标准和规范以及供电部门的规范、规程、规定和相关要求。 5.2、设计人承诺本次设计与该项目的总体设计单位（天津____________设计院）的设计成果无缝对接，并对天津____________设计院的设计进行完善和补充，做到不留空白。 5.3、设计成果须通过工程所在地供电部门的审定并达到施工单位按图施工的深度。 第六条发包人向设计人提交的有关资料、文件及时间
电力工程勘察设计单位资质管理办法电力工程勘察设计单位资质管理办法(暂行) (1995年8月11日电建,1995,504号) 总则 为加强电力行业工程勘察设计单位的资质管理，保证勘察设计质量，保证国家财产和人身安全，促进技术进步，提高工程的经济效益和社会效益，根据国家有关规定，结合电力行业特点，制定本办法。 本办法适用于电力行业和其它行业从事电力(火电、送变电、核电常规岛及新能源发电)工程勘察设计的单位。 凡从事电力工程勘察设计的单位，必须按规定申请资质审查，经审查合格并取得工程设计(含勘察)证书后，方可承担电力工程勘察设计任务。 第二章资质证书和资质标准 工程勘察设计资质证书分为工程勘察证书和工程设计证书两种;工程勘察证书和工程设计证书由建设部统一印制。 电力勘察设计是工程勘察和工程设计合一的行业，电力工程勘察设计资质证书采用建设部统一印的工程设计证书(包括勘察)。
工程勘察设计单位的资质等级根据其技术力量、技术水平、装备水平、管理水平以及勘察设计资历划分。分级标准由建设部统一颁发。 电力行业工程勘察设计资质的分级标准执行建设部建设(1992)434号文颁发的《电力行业工程勘察设计资格分级标准》。 电力工程勘察设计单位如跨行业申请建筑、通信等其它行业的工程设计证书以及申请通用的工程勘察证书，执行建设部颁发的相应行业的分级标准。 电力工程勘察设计资质按发电、送变电两个专业划分为甲、乙、丙、丁四个等级。 甲级单位可以承担各类发电工程或送变电工程勘察设计，发电工程按承担机组的高限划分为200MW、300MW、和600MW及以上三档; 乙级单位可以承担单机容量50MW及以下机组发电工程或220k(330k)以下电压等级的送变电工程勘察设计。 丙级单位可以承担单机容量12MW及以下机组发电工程110k及以下电压等级的送变电工程勘察设计。 丁级单位可以承担35KV电压等级的送变电工程勘察设计。 首次承担证书允许的高限工程勘察设计时，要请有相应资格的勘察设计单位进行技术咨询。 勘察设计资质审批 申请工程设计证书(包含勘察)的单位，必须具备下列基本条件: (一)有符合国家规定，依照法定程序批准成立机构的文件;
单母线分段带旁路的接线出现误操作的几率很大，所以本设计不予采纳。 10KV 10KV采用带有母联断路器的双母线接线的分析：详见110KV变电所一次负荷设计 1.个人课程设计总结 桑瑾电气0804 0801120407 经过两个星期的努力，我们终于完成了本次变电所所电气主接线课程设计。回想这十多天的努力，虽然辛苦，却有很大的收获和一种成就感。 在这次课程设计中，在我们小组，我主要负责变压器选型以及短路电流计算，在电气主接线形式的确定中也发表了主要意见。 通过本次课程设计，我加深了对变电所电气主接线知识的理解，基本掌握了变电所电气主接线设计的步骤，所学的理论知识很好的运用到了实际工程中。在具体的设计过程中，涉及了很多知识，知识的掌握深度和系统程度都关系到整个设计的完整性和完善性，正是这样有趣而且具有挑战性的任务，激发了我的兴趣，我会尽可能的搜罗信息，设计尽量合理的电气主接线，而这个过程，也是我学习进步的过程。因此本次设计不但是我对所学的知识系统化，也锻炼了我查找资料、分析信息、选择判断的能力。 在之前的理论学习中，对变电所电气主接线设计的各种信息了解不够全面，对于《电力系统暂态分析》、《电力系统稳态分析》以及《发电厂电气部分》等专业可乘的知识不能联系起来，所学到的知识感觉都是分散的，不能融会贯通。而且以前所掌握的知识还不足以在整个课程设计中达到轻车熟路的程度。 通过此次课程设计，我熟悉和学习了变电所电气主接线设计和各种计算。其中包括：短路电流计算、电气设备选型、导体选择计算、防雷保护等。掌握了各种电气主接线使用条件、优缺点、接线形式。了解了各种电气设备的性能指标，校验方法，以及导线的选择。 在整个的程设计中，把遇到的疑问做了笔记，并通过各种资料去了解相关的知识。也希望带着这些疑问在学习中与其他同学讨论或请教来解决。除此之进行外变电所电气主接线设计通过边做边学习及向同学、老师请教，在规定时间内顺利完成了任务范围内的工作。 回顾整个课程设计的过程，自己还有以下一些方面需要进一步加强，同时也可以在以后的学习工作中不断勉励自己：虽说对整个设计过程中涉及的计算机基本的规范已有较为深刻的了解，但因为初次做变电所电气主接线设计，对部分设备性能、使用方面了解不足，在今后的学习中应通过多查阅各种相关资料来掌握；对于所学专业知识应多熟悉，将所学的知识联系起来。 本次课程设计大大增强了我们的团队合作精神，培养了我们自学的能力，
工程名称 建设单位 施工单位 签订时间 签订地点 电力建设工程施工合同条件 第一章词语涵义及合同文件 第一条词语涵义 《电力建设工程施工合同》文本，由《电力建设工程施工合同条件》（以下简称《合同条件》）和《电力建设工程施工合同协议条款》 （以下简称《协议条款》），组成，其用词用语除《协议条款》另有约定外，应具有本条所赋予的涵义： 一、发包方（简称甲方）：《协议条款》约定的具有工程发包主体资格和支付工程价款能力的当事人。 二、甲方驻工地代表（简称甲方代表）：甲方在《协议条款》中指定的代 表。 三、承包方（简称乙方）：《协议条款》约定的、具有《电力施工企业资质管理办法》规定的工程承包主体资格并被发包方接受的当事人。 四、乙方驻工地代表（简称乙方代表）：乙方在《协议条款》中指定的代表人。 五、社会监理：受甲方委托、具备《电力工程建设监理单位资质管理办法》规定资格的工程监理单位或人员对工程进行的监理。 六、总监理工程师：工程监理单位委派的监理总负责人。 七、设计单位：甲方委托的具备《电力工程勘察设计单位资质管理办法》规定的相应资质等级的设计单位。 八、工程造价管理部门：国务院各有关部门、各级建设行政主管部门或如上部门授权的建设工程造价管理机构。 九、工程质量监督部门：电力工业部、电业管理局、省（直辖市、自治区）电力局或其根据《电力基本建设工程质量监督暂行规定》设置的电力建设工程质量监督机构。 十、工程：《协议条款》约定具体内容的电力建设永久工程。 十一、合同价款：以现行的定额、材料预算价和相应的取费标准为指导价格，通过招标投标或甲乙双方协商确定，用以支付乙方履约完成工程施工内容的价款总额。 十二、经济支出：在施工中发出，经甲方确认后以增加预算形式支付的合同价款。 十三、费用：甲方在合同价款之外直接支付的开支或乙方应负担的开 支。

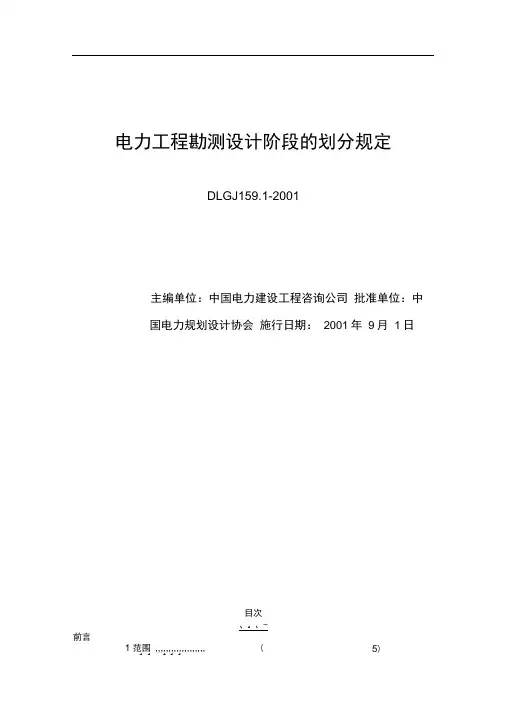

电力工程勘测设计阶段的划分规定 DLGJ159.1-2001 主编单位：中国电力建设工程咨询公司 批准部门：中国电力规划设计协会 施行日期：2001年9月1日 2001年北京
目次 前言 1 范围 2 总则 3 初步可行性研究阶段 4 可行性研究阶段 5 初步设计阶段 6 施工图设计阶段 7 施工配合阶段 8 竣工图阶段 9 设计回访总结阶段 10 电力工程勘测设计阶段划分框图
前言 根据电力规划设计总院电规计(1998)23号文《关于下达1998年度电力勘测设计科研、标准化、信息计划项目的通知》，中国电力建设工程咨询公司对《火力发电厂勘测设计阶段的划分规定》(1993年版)进行了修订，于2000年9月完成送审稿。2000年10月，中国电力规划设计协会组织部分电力设计院对送审稿进行了审查。根据审查意见，2001年2月完成了报批稿。 考虑到目前电力勘测设计行业正处于由计划经济向市场经济转换的过渡阶段，适应市场经济的新的管理模式还未完全建立起来，因此本次修订仍以原有的阶段划分为基本内容，进行了部分修改。随着电力勘测设计行业市场经济管理模式的建立健全及涉外工程管理的规范化，本规定将做进一步修改。 本次修订增加了送变电工程勘测设计阶段划分的内容，因此将名称改为《电力工程勘测设计阶段的划分规定》；此外，还增加了“竣工图阶段”。 本规定颁发实施后，原《火力发电厂勘测设计阶段的划分规定》(1993年版)即行废止。 本规定由中国电力规划设计协会归口管理并负责解释。 本规定起草单位：中国电力建设工程咨询公司。 本规定起草人：张润芳。
1 范围 本规定提出了电力勘测设计各阶段的主要工作任务、步骤及工作内容，适用于国内常规的单机容量为50MW～600MW机组的火力发电厂工程(简称“发电工程”) 对于利用外资或国外投资等特殊电力工程项目，除参照本规定执行外，还应根据具体情况对工程的阶段划分、各阶段的工作内容予以调整。 2 总则 2.0.1 电力勘测设计是电力工程基本建设的重要阶段。电力勘测设计文件是电力工程建设立项、施工和生产的主要依据。为了使电力工程各阶段勘测设计工作遵循科学程序，确保勘测设计满足施工生产的要求，制订本规定。 2.0.2 发电工程勘测设计的全过程可划分为初步可行性研究、可行性研究、初步设计、施工图设计、施工配合(工地服务)、竣工图和设计回访总结七个阶段。 2.0.3 330kV及以上送变电工程、220kV枢纽变电工程及跨网省的送变电工程勘测设计的全过程可划分为可行性研究(500kV和重要的330kV送变电工程在可行性研究之前应有规划选所、线报告)、初步设计、施工图设计、施工配合(工地服务)、竣工图和设计回访总结六个阶段；一般的220kV送变电工程勘测设计全过程可划分为初步设计(难度较大的送变电工程在初步设计之前应有专题报告，利用外资的送变电工程应有标书编制原则的专题报告)、施工图设计、施工配合(工地服务)、竣工图和设计回访总结五个阶段。 2.0.4 本规定对勘测设计全过程各阶段的主要工作步骤做出基本规定，执行时应根据工程实际情况划分相应的阶段。 2.0.5 在进行专业间联系配合、图纸会签、成品校审、成品质量评定及立卷归档时，应执行现行的《电力勘测设计专业间联系配合制度》、《电力勘测设计成品校审制度》、《电力设计图纸会签制度》、《电力勘测成品质量评定办法》、《电力设计成品质量评定办法》及《电力勘测设计科技文件材料立卷归档办法》等有关规定。 3 初步可行性研究阶段 3.0.1 新建的发电工程项目应进行初步可行性研究工作；500kV和重要的330kV送变电工程项目应编制规划选所、线报告。 3.0.2 初步可行性研究的任务应在几个地区或指定地区分别调查可能建厂(所)的条件，
电力工程勘察设计合同 发包人：_______________________________________（以下简称甲方）承包人：_______________________________________ （以下简称乙方）根据《中华人民共和国合同法》、《中华人民共和国建筑法》及其他 法律、法规的有关规定，经协商，甲乙双方达成如下协议: 一、项目主要内容与技术经济效果 项目名称：某某国际大酒店、某某花园小区配电工程 根据甲方的委托，乙方对某某国际大酒店、某某花园小区配电工程进行详细的勘察设计，其服务的主要内容如下： 1. 对所委托的工程进行现场踏勘、收集资料，并按建设部有关规范、规程和现场实际情况进行分析论证和经济、技术比较，提供合理、可靠、安全的方案。 2.对变电所工程，则须对该工程的电气平面布置、开关柜选型、二次保护等内容提供详细的设计技术文本和设计资料。 3.对土建工程，提供甲方所需要的技术文本和资料。 4.项目的主要服务指标。 二、项目实施计划、进度、期限、地点 1.进度和期限： 年月日开工； 年月底前，乙方向甲方提交经验收合格的勘察设计技术资料及设计文本8份等文件资料。 2.地点：某某市某某区。 三、甲方承担的工作内容与责任： 1.提供必要的基础资料，并对其完整性、正确性负责。 2.在有关人员进入现场勘察作业时，应提供必要的生活和工作条件，其费用由乙方负担。 3.按国家有关规定付给勘察设计费，即万元。 4.维护乙方提供的所有成果和文件，不得擅自修改和转让给第三方重复使用。 5.在踏勘和勘察定位时，派专人配合。
6.因勘察定位需要而造成的农作物及其它损坏、赔偿费用由甲方承担。 7.甲方变更委托设计项目、规模、条件或因提交的资料错误，或所提交资料作较大修改，以致造成乙方设计返工时，应按乙方实际所耗工作量向乙方支付返工费。 四、乙方承担的工作内容与责任 1.按时向甲方提交勘察设计资料，并对质量负责。 2.负责对文件进行技术交底。 3.对甲方提出的合理要求和修改意见，应予考虑和满足。 4.乙方对设计文件出现的遗漏或错误负责修改或补充。 5.乙方为本合同项目的服务至施工安装通电结束为止。 6. 提交正式勘察设计技术资料及设计文本8份（按国家计委规定：乙方免费提供设计文本8份，甲方如需要增设计文本份数，增加部分甲方按乙方成本付款）。 五、合同成交总金额 1.合同价款：￥万元，（大写）：万元整。 本合同价为固定总价。除合同价款万元外，不增加任何费用。乙方耗费的人工、设备、资料及其他因履行本合同义务所开支全部费用，均自负。 工程设计收费标准按建设部《工程勘测设计收费标准》； 收费标准费率：采用直线内插法确定设计收费基价； 2.付款时间、方式：供电部门审核图纸后提交正式合格的勘察设计技术资料及设计文本8份后天内一次性付清。 六、标准及方法 按建设部、电力部有关电力规程、规范进行验收。对乙方提交的正式勘察设计技术资料及设计文本__份，经有关职能部门和甲方验收，达到一次性验收合格。 七、违约金或损失赔偿的计算方法 1.若甲方中途要求终止勘察设计，则必须付给一定比例的劳务费用。若工作量未超过__％，按__％付费；若工作量已超过__％，则必须按合同所约定的勘察设计费用__％付费。 2.若乙方不开工或逾期开工或不能开工或中途要求终止勘察设计属违约，其
电力勘测设计行业软件评审办法 第一章总则 第一条为确保电力勘测设计行业软件（以下简称行业软件）的科学性、可靠性和实用性，促进行业软件的推广应用及技术进步，特制定本办法。 第二条中国电力规划设计协会（以下简称协会）负责行业软件评审的申请受理及组织评审工作。 第三条本办法所指的行业软件专指应用型软件；协会只针对行业应用型软件进行评审。 第二章评审围 第四条电力勘测设计单位自行开发或与其他单位合作开发的新编、二次开发、改编、移植、升级、集成性开发的专业设计、项目管理、企业管理等软件均可申请评审。 第五条参加评审的软件必须经典型用户实际使用,证明效果显著，具有推广价值。 第六条具有下列情形的软件不予评审： . 软件成果权属有争议的。 . 软件在申请评审期间又作了重大修改的。 第三章评审申请 第七条由电力勘测设计单位本着自愿的原则向协会申请。 第八条行业软件评审申请应提供的主要材料： .《电力勘测设计行业软件评审申请表》（见附件）； . 有关的技术资料： （）软件开发任务书
（）软件需求说明书 （）软件设计说明书 （）用户操作手册或使用说明书 （）自测试分析报告 （）用户使用报告或使用效果证明 （）项目开发总结报告 （）原程序清单等。（上述文档应参照《计算机软件文档编制规》要求编制）。 . 合作完成的软件应附合作研究开发合同或协议。 . 接受其他单位委托完成的软件应委托研究开发协议。 .科技查新报告 上述申请材料式两份（其中份原件，份复印件），将复印件寄至中国电力规划设计协会预审，并提交《申请表》的电子文件。 第九条申请评审的软件，不得侵犯他人的知识产权，不得弄虚作假，一经发现，将取消其评审资格。 第十条申请行业软件评审的单位应支付评审所需费用。 第四章评审组织 第十一条协会负责建立行业软件评审专家库，并负责评审的日常管理工作。 第十二条根据软件申报专业的情况，协会负责组建评审委员会，评审委员会负责软件的测试及评审工作；评审委员会一般由不少于人的评审专家组成。 第十三条评审专家从评审专家库中抽取，与被评审方有利害关系或可能影响公正的评审专家，采取回避原则。 评审委员会评审专家由被评审软件所属的专业人员和计算机专业人员组成。
四川大学网络教育(专升本) 电气工程及其自动化专业课程设计大纲课程设计的目的就是通过一个实际工程的设计,巩固与加深对课程所学理论知识的理解;培养学生分析问题与独立解决实际问题的能力,理论联系实际的能力,技术与经济全面考虑问题的观点;初步学习工程经济的计算方法等。因此,课程设计就是专业课程教学中重要的实践性环节。 电气工程及其自动化专业网络教育专升本层次教学计划中设置了专业课课程设计。为此,我院开设了“电力系统分析”、“电力系统继电保护原理”、“电力系统调度自动化”、“发电厂电气部分”与“电力市场”五门专业课的课程设计,以供学生选择。
“电力系统分析”课程设计大纲 ——区域电力网的规划设计 编写:刘天琪,邱晓燕 —、设计要求 根据“电力系统分析”课程所学理论知识与电力系统规划设计的基本任务,在电源及负荷大小及其相对地理位置已确定的情况下,完成一个区域电力网络的设计。要求对多个方案进行技术经济比较与分析,选择出最优方案,并对所选方案进行必要的技术计算(如调压计算、稳定性计算),提出解决技术问题的措施。二、原始资料 1．电源点与负荷点的相对地理位置; 2．发电厂装机容量、额定电压与功率因数; 3．各负荷点的最大最小负荷、最大负荷利用小时数与额定电压等。三、电力网规划设计的基本内容 根据前述课程设计的要求,在电源与负荷大小及其相对地理位置已确定的情况下,完成以下设计内容: 1．制订网络可能的接线方案,选择电力网的电压等级; 2.选择各方案发电厂及变电站的主接线,根据电网运行的可靠性、灵活性与经济性,比较各方案的负荷矩、线路长度与高压开关数等指标,摒弃显然不合理的方案; 3.对待选的各方案,确定其输电线路的导线截面及发电厂、变电站的主要电气设备(变压器及断路器); 4.计算各方案的一次投资,对待选方案进行工程经济计算。进行技术经济比较,选定最优设计方案; 5.对所选方案进行调压或稳定性计算,提出调压或提高稳定性的措施。 6.物资统计,列出设备清单。 四、设计成果 1．设计说明书 2．全网主接线图 3．潮流计算结果及潮流分布图 4．设备清单
发包人（甲方）： 勘察设计人（乙方）： 根据《中华人民共和国合同法》和《建设工程勘察设计管理条例》及有关规定，为明确合同主体双方在设计过程中的权利、义务和经济责任，经双方协商同意签订本合同并确认以下合同条款。 第1条工程概况 1．1工程名称：__________区综合实践基地配电工程设计 1．2建设地点：毕节市 1．3设计范围：变电所10KV高压进线到0．4KV低压箱变及电缆分支箱出线侧的供电设计；变电所土建资料图及土建要求说明：0．4KV低压箱变及电缆分支箱实践基地各楼层配电箱供电。 第2条勘察设计工期及有关资料份数 2．1电缆敷设图勘察成果、设计资料，本合同签订之日起5日内完成设计方案，30日内完成并提供经行业主管部门审查通过的施工勘察成果（勘测设计报告）、设计图纸资料8份，全部成果的电子文件资料2份。电子文件要求为PDF格式，（提供图纸时需附图纸总清册）。 2．2提交竣工图时间：在工程竣工后十五日内，提交设计竣工资料6份。 2．3提交甲方明确要求的其他相关资料。 第3条审查、确认 3．1审查：
乙方应按国家及电力行业有关设计规程、规定，按时提交符合各勘察设计阶段内容深度和要求的图纸文件和资料供行业行政主管部门审查，乙方负责审查的安排及审查通过。若审定的设计原则有重大变更而重做或修改设计时，乙方应承担其全部责任。 3．2确认：甲方按时组织并对提交的勘察设计、施工图设计阶段图纸和工程概算进行确认和会审。 第4条合同价款与支付 4．1收费标准及付费方式 4．1．1本工程勘察设计费用为；人民币：壹拾贰万肆仟元整（￥124,000.00）。在乙方签订合同、成果提交上报时支付50%，在乙方提交成果审查通过后的完整的勘察设计成果报告资料后二十个工作日内，发包人向勘察设计人支付合同总价的80%，剩余尾款待本项目工程验收通过并在竣工资料移交后，按工程决算审计金额结算价款，一次性付清。 4．1．2取费依据：国家发展计划委员会、建设部颁布发的《工程勘察设计收费标准》（2002年修订本）。下浮20% 4．1．3工程竣工验收合格，两个月内完成工程决算审计工作。 第5条双方责任 5．1甲方责任 5．1．1 尊重乙方根据国家和地方或行业有关标准、规范规定进行勘察设计工作的权利，不应提出与国家或行业标准、规定相抵触的要求； 5．1．2 提供本（工）程前期有关数据和资料； 5．1．3 按合同规定向乙方支付勘察设计费；
目次 前言 1 范围 (5) 2 总则 (5) 3 初步可行性研究阶段 (5) 4 可行性研究阶段 (7) 5 初步设计阶段 (10) 6 施工图设计阶段 (12) 7 施工配合阶段 (13) 8 竣工图阶段 (13) 9 设计回访总结阶段 (14) 10 电力工程勘测设计阶段划分框图 (15)
-3- 前言 根据电力规划设计总院电规计(1998)23号文《关于下达1998年度电力勘测设计科研、标准化、信息计划项目的通知》，中国电力建设工程咨询公司对《火力发电厂勘测设计阶段的划分规定》(1993年版)进行了修订，于2000年9月完成送审稿。2000年10月，中国电力规划设计协会组织部分电力设计院对送审稿进行了审查。根据审查意见，2001年2月完成了报批稿。 考虑到目前电力勘测设计行业正处于由计划经济向市场经济转换的过渡阶段，适应市场经济的新的管理模式还未完全建立起来，因此本次修订仍以原有的阶段划分为基本内容，进行了部分修改。随着电力勘测设计行业市场经济管理模式的建立健全及涉外工程管理的规范化，本规定将做进一步修改。 本次修订增加了送变电工程勘测设计阶段划分的内容，因此将名称改为《电力工程勘测设计阶段的划分规定》；此外，还增加了“竣工图阶段”。 本规定颁发实施后，原《火力发电厂勘测设计阶段的划分规定》(1993年版)即行废止。 本规定由中国电力规划设计协会归口管理并负责解释。 本规定起草单位：中国电力建设工程咨询公司。
本规定起草人：张润芳。 -4- 1 范围 本规定提出了电力勘测设计各阶段的主要工作任务、步骤及工作内容，适用于国内常规的单机容量为50MW～600MW机组的火力发电厂工程(简称“发电工程”)，220kV～500kV电压等级的送电线路工程(简称“送电工程”)和变电所工程(简称“变电工程”)，以及调度通信工程。其他容量、型式机组的发电工程，其他电压等级的送变电工程可参照使用。 对于利用外资或国外投资等特殊电力工程项目，除参照本规定执行外，还应根据具体情况对工程的阶段划分、各阶段的工作内容予以调整。
课程设计说明书 题目名称：10～40V降压直流斩波电路实验装置 系部：电力工程系 专业班级： 学生姓名： 学号： 指导教师：张海丽 完成日期：
新疆工程学院 课程设计评定意见 设计题目10～40V降压直流斩波电路实验装置 系部电力工程系专业班级 学生姓名学生学号 评定意见： 评定成绩： 指导教师（签名）： 年月日
评定意见参考提纲： 1、学生完成的工作量与内容是否符合任务书的要求。 2、学生的勤勉态度。 3、设计或说明书的优缺点，包括：学生对理论知识的掌握程度、实践工作能力、表现出的创造性和综合应用能力等。
新疆工程学院 电力工程系(部)课程设计任务书 学年第学期年月日 教研室主任（签名）系（部）主任（签名）
摘要 直流斩波电路作为将直流电变成另一种固定电压或可调电压的DC-DC 变换器 ,在直流传动系统、充电蓄电电路、开关电源、电力电子变换装置及各种用电设备中得到普通的应用.随之出现了诸如降压斩波电路、升压斩波电路、升降压斩波电路、复合斩波电路等多种方式的变换电路，直流斩波技术已被广泛用于开关电源及直流电动机驱动中，使其控制获得加速平稳、快速响应、节约电能的效果。全控型电力电子器件IGBT在牵引电传动电能传输与变换、有源滤波等领域得到了广泛的应用。 TDC-1型学习机是为了配合高等工科院校及高等专科技术学校的“电力电子”或“半导体变流技术”等课程中的直流斩波电路实验并根据当今电力电子技术的发展方向及应用而设计的新型实验装置。该学习机面板上画有原理图。各测试点均装有测试探头可以钩住的端子。测试电压及波形十分方便。使学生在实验课中安全、方便、直观地观察到各种电压、电流的波形及数据。 关键词：直流电力电子变换电路
