变位齿轮几何参数计算(精)

目前手册上的跨齿数计算公式大都是近似的，有误差的，并非精确的计算公式，因而有时影响跨齿数的合理性。

就是那些精确的公式，它们在角度变位中也是有不足之处的。

而且至今在手册上似乎还未见到有斜齿精确的跨齿数计算公式。

有人说：“手册上的5.01800+'=n z k α不就是标准斜齿轮跨齿数精确的计算公式吗？”不，它算出的也是近似值（文章后面进行验证）。

笔者已退休多年，精力尚可，因而对此进行了研究、探讨，于是给出一个高度、角度变位都是情况良好的公式。

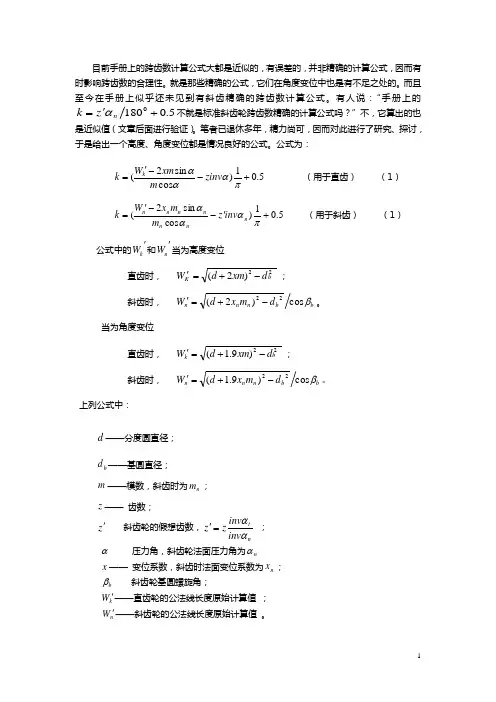

公式为：5.01)cos sin 2(+--'=παααzinv m xm W k k （用于直齿） （1）5.01)cos sin 2(+'--'=παααn n n n n n n inv z m m x W k （用于斜齿） （1）公式中的'k W 和'n W 当为高度变位直齿时， bKd xm d W 22)2(-+='； 斜齿时， b bn n n d m x d W βcos )2(22-+='。

当为角度变位直齿时， b k d xm d W 22)9.1(-+='；斜齿时， 。

cos )9.1(22b bn n n d m x d W β-+='上列公式中：d ——分度圆直径； b d ——基圆直径；m ——模数，斜齿时为n m ；z —— 齿数；___z '斜齿轮的假想齿数，ntinv inv zz αα=' ； ___α压力角，斜齿轮法面压力角为n αx —— 变位系数，斜齿时法面变位系数为n x ； ___bβ斜齿轮基圆螺旋角；k W '——直齿轮的公法线长度原始计算值 ； n W '——斜齿轮的公法线长度原始计算值 。

2、公式（1）的由来公式（1）是怎么来的？其实它的来历很简单，就是由公法线长度计算公式变换而来的。

公法线长度计算公式为 ：[] sin 2)5.0( cos ααπαm x zinv k m W k ++-= （直齿） （2）[] sin 2)5.0cos n n n n n n n m x inv z k m W ααπα+'+-=（（斜齿） （2） 将公式（2）中的k 移到等号左边，将k W 和n W 移到等号右边（且变为k W '和n W '）即为公式（1）。

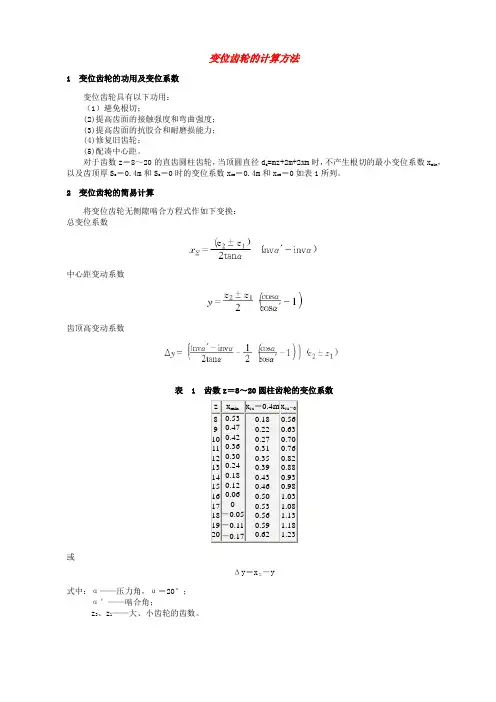

变位齿轮的计算方法1 变位齿轮的功用及变位系数变位齿轮具有以下功用：（1）避免根切；(2)提高齿面的接触强度和弯曲强度；(3)提高齿面的抗胶合和耐磨损能力；(4)修复旧齿轮；(5)配凑中心距。

对于齿数z＝8～20的直齿圆柱齿轮，当顶圆直径d a=mz+2m+2xm时，不产生根切的最小变位系数x min，以及齿顶厚S a＝0.4m和S a＝0时的变位系数x sa＝0.4m和x sa＝0如表1所列。

2 变位齿轮的简易计算将变位齿轮无侧隙啮合方程式作如下变换：总变位系数中心距变动系数齿顶高变动系数表 1 齿数z＝8～20圆柱齿轮的变位系数z x min x sa＝0.4m x sa＝08 910111213141516171819 200.53 0.47 0.42 0.36 0.30 0.24 0.18 0.12 0.06 0－0.05 －0.11 －0.170.180.220.270.310.350.390.430.460.500.530.560.590.620.560.630.700.760.820.880.930.981.031.081.131.181.23或Δy＝xΣ－y式中：α——压力角，α＝20°；α′——啮合角；z2、z1——大、小齿轮的齿数。

将上述三式分别除以，则得：由上述公式可以看出，当齿形角α一定时，x z、y z和Δy z均只为啮合角α′的函数。

在设计计算时，只要已知x z、y z、Δy z和α′四个参数中的任一参数，即可由变位齿轮的x z、y z、Δy z和啮合角α′的数值表(表2)中，查出其他三个参数，再进行下列计算。

一般齿轮手册上均列有此数值表。

式中正号用于外啮合，负号用于内啮合。

3 计算实例例1：已知一对外啮合变位直齿轮，齿数z1＝18，z2＝32，压力角α＝20°，啮合角α′＝22°18′，试确定总变位系数xΣ、中心距变动系数y及齿顶高变动系数Δy。

齿轮各参数计算公式13-1什么是分度圆？标准齿轮的分度圆在什么位置上？ 13-2 一渐开线，其基圆半径r b = 40 mm ,试求此渐开线压力角 =20。

处的半径r 和曲率半径p的大小。

13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径 da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮，基本参数是多少？13-4两个标准直齿圆柱齿轮，已测得齿数 z i = 22、z 2 = 98,小齿轮齿顶圆直径d ai = 240 mm ,大 齿轮全齿高h = 22.5 mm ,试判断这两个齿轮能否正确啮合传动 ？名称 代号 计算公式 模数 m m=p/n =d/z=da/(z+2)(d 为分度圆直径齿距 P p= n m=t d/z 齿数 z z=d/m=n d/p 分度圆直径 d d=mz=da-2m齿顶圆直径 da da=m(z+2)=d+2m=p(z+2)/ n 齿根圆直径 df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼 ha ha=m=p/n 齿根高 hf hf=1.25m齿高 h h=2.25m 齿厚 s s=p/2= n m/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数 k k=z/9+0.5公法线长度ww=m[2.9521(k-0.5)+0.014z]模数齿轮计算公式 ,z 为齿数）13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z i = 19、Z2 = 81,模数m= 5 mm,压力角=20°若将其安装成a' = 250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少？13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数Z1 = 21、Z2 = 66,模数m =3.5 mm,压力角 =20°正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

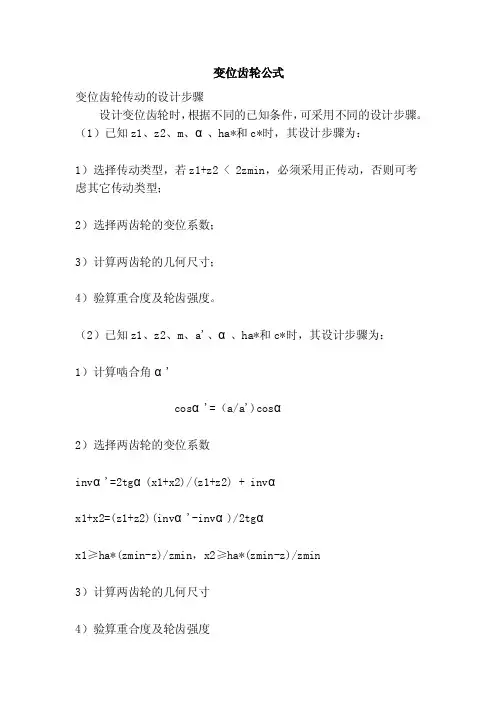

变位齿轮公式变位齿轮传动的设计步骤设计变位齿轮时，根据不同的已知条件，可采用不同的设计步骤。

（1）已知z1、z2、m、α、ha*和c*时，其设计步骤为：1）选择传动类型，若z1+z2 < 2zmin，必须采用正传动，否则可考虑其它传动类型；2）选择两齿轮的变位系数；3）计算两齿轮的几何尺寸；4）验算重合度及轮齿强度。

（2）已知z1、z2、m、a'、α、ha*和c*时，其设计步骤为：1）计算啮合角α'cosα'=（a/a')cosα2）选择两齿轮的变位系数invα'=2tgα(x1+x2)/(z1+z2) + invαx1+x2=(z1+z2)(invα'-invα)/2tgαx1≥ha*(zmin-z)/zmin，x2≥ha*(zmin-z)/zmin3）计算两齿轮的几何尺寸4）验算重合度及轮齿强度（3）已知i、m、a'、α、ha*和c*时，其设计步骤为：1）确定两齿轮的齿数因a'=acosα/cosα'=[m(z1+z2)/2]cosα/cosα'=[mz1(1+i)/2]cosα/cosα' 故z1≈2a'/(i+1)m 取整数，z2=iz1 取整数。

思考题：1)某机器中的一对外啮合标准圆柱直齿轮，小齿轮轮齿严重磨损，拟报废，大齿轮轮齿磨损较轻，拟修复。

试问采用什么方法可使传动能恢复使用？2）图示为一单联滑移齿轮机构，已知基本参数为m=3mm,z1=18,z2=30,z3=27。

试问有几种设计方案？哪种方案较好？3）吊车行走机构中有一对标准直齿轮传动，已知z1=13,z2=47,m=3mm,齿轮1因根切经常断齿。

试问采用什么方案来解决这个问题？例用齿条插刀加工一个直齿圆柱齿轮。

已知被加工齿轮轮坯的角速度ω1=5 rad/s，刀具的移动速度为0.375m/s，刀具的模数m=10mm，压力角α=200。

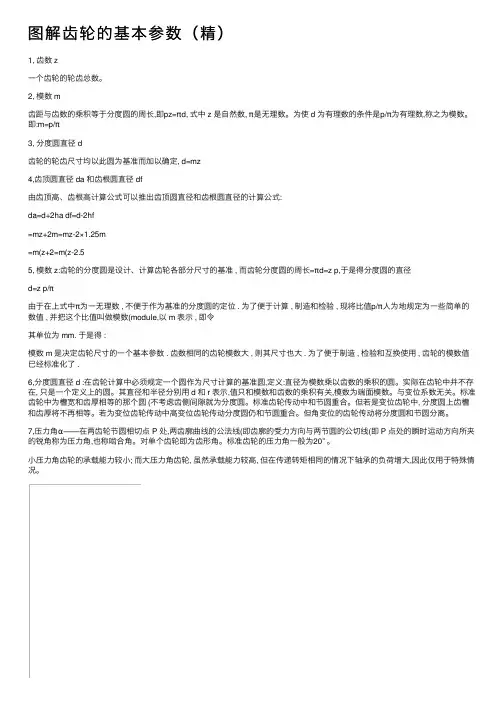

图解齿轮的基本参数（精）1, 齿数 z⼀个齿轮的轮齿总数。

2, 模数 m齿距与齿数的乘积等于分度圆的周长,即pz=πd, 式中 z 是⾃然数, π是⽆理数。

为使 d 为有理数的条件是p/π为有理数,称之为模数。

即:m=p/π3, 分度圆直径 d齿轮的轮齿尺⼨均以此圆为基准⽽加以确定, d=mz4,齿顶圆直径 da 和齿根圆直径 df由齿顶⾼、齿根⾼计算公式可以推出齿顶圆直径和齿根圆直径的计算公式:da=d+2ha df=d-2hf=mz+2m=mz-2×1.25m=m(z+2=m(z-2.55, 模数 z:齿轮的分度圆是设计、计算齿轮各部分尺⼨的基准 , ⽽齿轮分度圆的周长=πd=z p,于是得分度圆的直径d=z p/π由于在上式中π为⼀⽆理数 , 不便于作为基准的分度圆的定位 . 为了便于计算 , 制造和检验 , 现将⽐值p/π⼈为地规定为⼀些简单的数值 , 并把这个⽐值叫做模数(module,以 m 表⽰ , 即令其单位为 mm. 于是得 :模数 m 是决定齿轮尺⼨的⼀个基本参数 . 齿数相同的齿轮模数⼤ , 则其尺⼨也⼤ . 为了便于制造 , 检验和互换使⽤ , 齿轮的模数值已经标准化了 .6,分度圆直径 d :在齿轮计算中必须规定⼀个圆作为尺⼨计算的基准圆,定义:直径为模数乘以齿数的乘积的圆。

实际在齿轮中并不存在, 只是⼀个定义上的圆。

其直径和半径分别⽤ d 和 r 表⽰,值只和模数和齿数的乘积有关,模数为端⾯模数。

与变位系数⽆关。

标准齿轮中为槽宽和齿厚相等的那个圆 (不考虑齿侧间隙就为分度圆。

标准齿轮传动中和节圆重合。

但若是变位齿轮中, 分度圆上齿槽和齿厚将不再相等。

若为变位齿轮传动中⾼变位齿轮传动分度圆仍和节圆重合。

但⾓变位的齿轮传动将分度圆和节圆分离。

7,压⼒⾓α——在两齿轮节圆相切点 P 处,两齿廓曲线的公法线(即齿廓的受⼒⽅向与两节圆的公切线(即 P 点处的瞬时运动⽅向所夹的锐⾓称为压⼒⾓,也称啮合⾓。

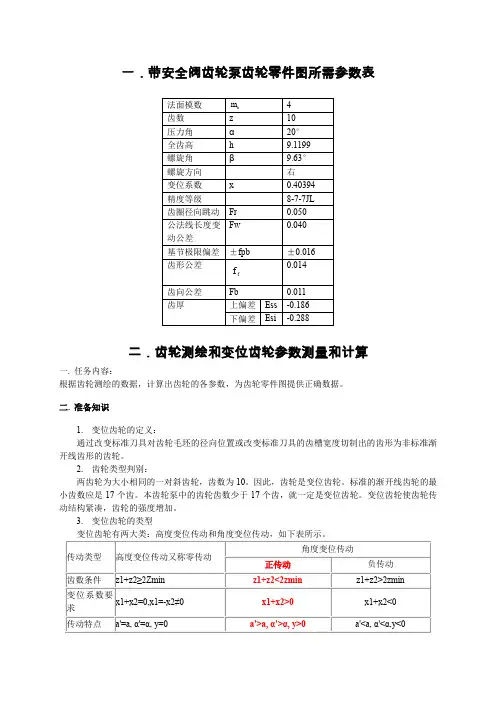

一．带安全阀齿轮泵齿轮零件图所需参数表法面模数nm 4齿数z 10压力角α20°全齿高h 9.1199螺旋角β9.63°螺旋方向右变位系数x 0.40394精度等级8-7-7JL齿圈径向跳动Fr 0.050公法线长度变动公差Fw 0.040基节极限偏差±fpb ±0.016齿形公差ff0.014齿向公差Fb 0.011齿厚上偏差Ess -0.186下偏差Esi -0.288二．齿轮测绘和变位齿轮参数测量和计算一.任务内容：根据齿轮测绘的数据，计算出齿轮的各参数，为齿轮零件图提供正确数据。

二.准备知识1.变位齿轮的定义：通过改变标准刀具对齿轮毛坯的径向位置或改变标准刀具的齿槽宽度切制出的齿形为非标准渐开线齿形的齿轮。

2.齿轮类型判别：两齿轮为大小相同的一对斜齿轮，齿数为10。

因此，齿轮是变位齿轮。

标准的渐开线齿轮的最小齿数应是17个齿。

本齿轮泵中的齿轮齿数少于17个齿，就一定是变位齿轮。

变位齿轮使齿轮传动结构紧凑，齿轮的强度增加。

3.变位齿轮的类型变位齿轮有两大类：高度变位传动和角度变位传动，如下表所示。

传动类型高度变位传动又称零传动角度变位传动正传动负传动齿数条件z1+z2≥2Zmin z1+z2<2zmin z1+z2>2zmin 变位系数要求x1+x2=0,x1=-x2≠0x1+x2>0 x1+x2<0 传动特点a'=a, α'=α, y=0 a'>a, α'>α, y>0 a'<a, α'<α,y<0主要优点小齿轮取正变位，允许z1<zmin ，减小传动尺寸。

提高了小齿轮齿根强度，减小了小齿轮齿面磨损，可成对替换标准齿轮。

传动机构更加紧凑，提高了抗弯强度和接触强度，提高了耐磨性能，可满足a'>a 的中心距要求。

重合度略有提高，满足a'<a 的中心距要求。

齿轮各参数计算方法1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。

开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。

为使齿轮免于根切，对于α=20度的标准支持圆柱齿轮，应取z1≥172、模数m齿距与齿数的乘积等于分度圆的周长，即pz=πd。

为使d为有理数的条件是p/π为有理数，称之为模数。

即：m=p/π模数m是决定齿轮尺寸的一个基本参数。

齿数相同的齿轮模数大，则其尺寸也大。

3、分度圆直径d齿轮的轮齿尺寸均以此圆为基准而加以确定，d=mz4、齿顶圆直径da和齿根圆直径df由齿顶高、齿根高计算公式可以推出齿顶圆直径和齿根圆直径的计算公式：da=d+2ha df=d-2hf=mz+2m=mz-2×1.25m=m(z+2)=m(z-2.5)5、分度圆直径d在齿轮计算中必须规定一个圆作为尺寸计算的基准圆，定义：直径为模数乘以齿数的乘积的圆。

实际在齿轮中并不存在，只是一个定义上的圆。

其直径和半径分别用d和r表示，值只和模数和齿数的乘积有关，模数为端面模数。

与变位系数无关。

标准齿轮中为槽宽和齿厚相等的那个圆（不考虑齿侧间隙）就为分度圆。

标准齿轮传动中和节圆重合。

但若是变位齿轮中，分度圆上齿槽和齿厚将不再相等。

若为变位齿轮传动中高变位齿轮传动分度圆仍和节圆重合。

但角变位的齿轮传动将分度圆和节圆分离。

6、压力角αrb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。

对单个齿轮即为齿形角。

标准齿轮的压力角一般为20”。

在某些场合也有采用α＝14.5°、15°、22.50°及25°等情况。

7、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。
