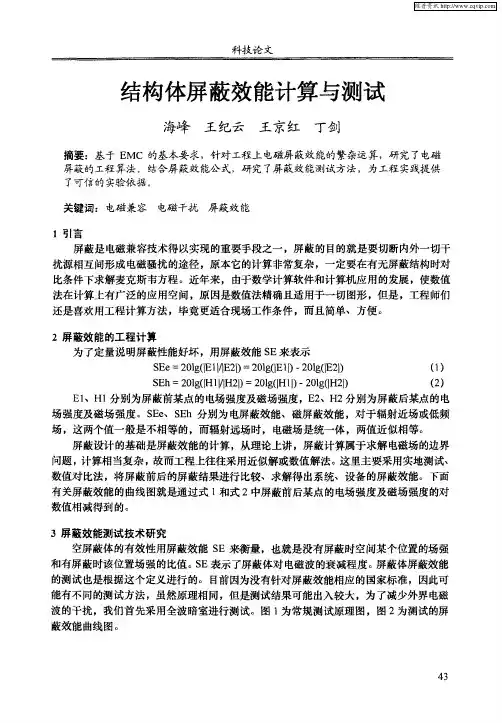

屏蔽效能的计算

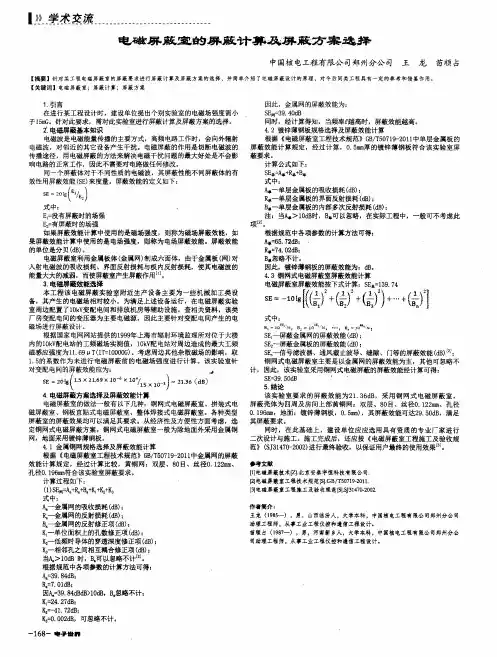

电磁屏蔽室的屏蔽计算及屏蔽方案选择【摘要】针对某工程电磁屏蔽室的屏蔽要求进行屏蔽计算及屏蔽方案的选择，并简单介绍了电磁屏蔽设计的原理，对今后同类工程具有一定的参考和借鉴作用。

【关键词】电磁屏蔽室；屏蔽计算；屏蔽方案1.引言在进行某工程设计时，建设单位提出个别实验室的电磁场强度需小于15mG。

针对此要求，需对此实验室进行屏蔽计算及屏蔽方案的选择。

2.电磁屏蔽基本知识电磁波是电磁能量传播的主要方式，高频电路工作时，会向外辐射电磁波，对邻近的其它设备产生干扰。

电磁屏蔽的作用是切断电磁波的传播途径，用电磁屏蔽的方法来解决电磁干扰问题的最大好处是不会影响电路的正常工作，因此不需要对电路做任何修改。

同一个屏蔽体对于不同性质的电磁波，其屏蔽性能不同屏蔽体的有效性用屏蔽效能（SE）来度量。

屏蔽效能的定义如下：式中：E1=没有屏蔽时的场强E2=有屏蔽时的场强如果屏蔽效能计算中使用的是磁场强度，则称为磁场屏蔽效能，如果屏蔽效能计算中使用的是电场强度，则称为电场屏蔽效能。

屏蔽效能的单位是分贝（dB）。

电磁屏蔽室利用金属板体（金属网）制成六面体，由于金属板（网）对入射电磁波的吸收损耗、界面反射损耗与板内反射损耗，使其电磁波的能量大大的减弱，而使屏蔽室产生屏蔽作用[1]。

3.电磁屏蔽效能选择本工程该电磁屏蔽实验室附近生产设备主要为一些机械加工类设备，其产生的电磁场相对较小。

为满足上述设备运行，在电磁屏蔽实验室周边配置了10kV 变配电间和排放机房等辅助设施。

查相关资料，该类厂房变配电间的变压器为主要电磁源，因此主要针对变配电间产生的电磁场进行屏蔽设计。

根据国家电网网站提供的1999年上海市辐射环境监理所对位于大楼内的10kV配电站的工频磁场实测值，10kV配电站对周边造成的最大工频磁感应强度为11.69μT（1T=10000G）。

考虑周边其他杂散磁场的影响，取1.5的系数作为未进行电磁屏蔽前的电磁场强度进行计算。

该实验室针对变配电间的屏蔽效能应为：4.电磁屏蔽方案选择及屏蔽效能计算电磁屏蔽室的做法一般有以下几种：铜网式电磁屏蔽室、拼装式电磁屏蔽室、钢板直贴式电磁屏蔽室、整体焊接式电磁屏蔽室。

屏蔽效能的计算用途与材料一，电磁屏蔽效能电磁屏蔽是解决电子设备电磁兼容问题的重要手段之一，大部分电磁兼容问题都可以通过电磁屏蔽来解决，特别是随着电路工作的频率日益提高，单纯依靠线路板设计往往不能满足电磁兼容标准的要求。

电子设备的屏蔽设计与传统的结构设计有许多不同之处，一般的在结构设计师如果没有考虑屏蔽问题，很难满足电磁兼容性要求。

所以再设计电子产品时，必须从一开始就考虑电磁屏蔽问题。

电磁屏蔽主要是用来放置高频电磁场的影响，从而有效地控制电磁波从某一区域向另一区域进行辐射传播。

基本原理是才艺欧诺个低电阻值得导体材料，利用电磁波在屏蔽体表面的反射以及在到体内部的吸收和传输过程中的损耗而产生屏蔽作用。

电磁屏蔽的目的就是抑制电磁噪声的传播，使处在电磁环境中的仪器在避免电磁干扰的同时也不产生电磁干扰，通常采用导电性导磁性较好的材料把所需屏蔽的区域与外部隔离开来。

屏蔽体的有效性是用屏蔽效能来度量的，屏蔽效能定义为：电磁场中同一地点没有屏蔽存在时电磁场强度E1与有效屏蔽时的电磁场强度E2的比值，它表征了屏蔽体对电磁波的衰减程度。

用于电磁兼容目的的屏蔽体通常能将电磁波的强度衰减到原来的百分之一甚至百万分之一，因此通常用分贝来表述屏蔽效能。

一般民用产品机箱的屏蔽效能在40dB以下，军用设备机箱的屏蔽效能一般要达到60B，屏蔽室或屏蔽舱等往往要达到100dB。

100dB以上的屏蔽体是很难制造的，成本也很高。

二，屏蔽材料选择(1)金属铁磁材料适用于低频(f<300Hz)磁场的磁屏蔽。

较常用的有纯铁、铁硅合金（即硅钢等）、铁镍软磁合金（即坡莫合金）等。

相对磁导率μr越高，屏蔽效果越好；层数越多，屏蔽也越好。

(2)非金属磁性材料——铁氧体磁性材料该材料在高频时具有较高的磁导率，电导率较大，且具有较高的介电性能，已广泛应用于高频弱电领域。

(3)良导体材料适用于高频电磁场、低频电场以及静电场的屏蔽。

高频电磁场及低频电场的屏蔽应选用高电导率良导体（如铜、铝等）。

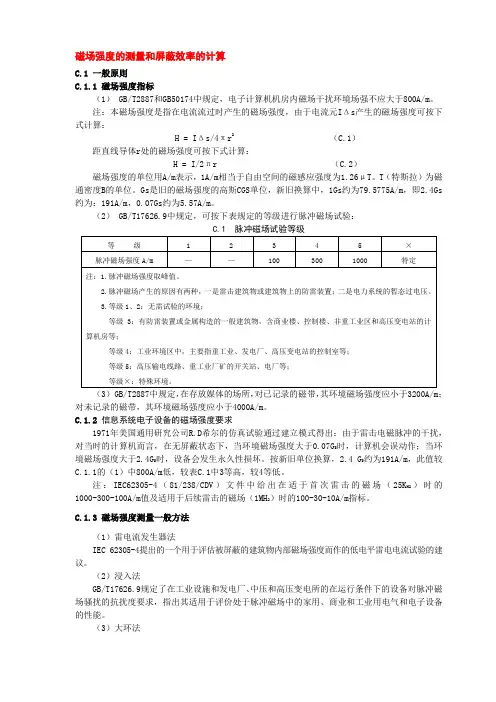

磁场强度的测量和屏蔽效率的计算C.1 一般原则C.1.1 磁场强度指标（1） GB/T2887和GB50174中规定，电子计算机机房内磁场干扰环境场强不应大于800A/m。

注：本磁场强度是指在电流流过时产生的磁场强度，由于电流元IΔs产生的磁场强度可按下式计算：H = IΔs/4πr2 （C.1）距直线导体r处的磁场强度可按下式计算：H = I/2πr （C.2）磁场强度的单位用A/m表示，1A/m相当于自由空间的磁感应强度为1.26μT。

T（特斯拉）为磁通密度B的单位。

Gs是旧的磁场强度的高斯CGS单位，新旧换算中，1Gs约为79.5775A/m，即2.4Gs 约为：191A/m，0.07Gs约为5.57A/m。

（2） GB/T17626.9中规定，可按下表规定的等级进行脉冲磁场试验：C.1 脉冲磁场试验等级（3） GB/T2887中规定，在存放媒体的场所，对已记录的磁带，其环境磁场强度应小于3200A/m；对未记录的磁带，其环境磁场强度应小于4000A/m。

C.1.2 信息系统电子设备的磁场强度要求1971年美国通用研究公司R.D希尔的仿真试验通过建立模式得出：由于雷击电磁脉冲的干扰，对当时的计算机而言，在无屏蔽状态下，当环境磁场强度大于0.07G S时，计算机会误动作；当环境磁场强度大于2.4G S时，设备会发生永久性损坏。

按新旧单位换算，2.4 G S约为191A/m，此值较C.1.1的（1）中800A/m低，较表C.1中3等高，较4等低。

注：IEC62305-4（81/238/CDV）文件中给出在适于首次雷击的磁场（25K H2）时的1000-300-100A/m值及适用于后续雷击的磁场（1MH2）时的100-30-10A/m指标。

C.1.3 磁场强度测量一般方法（1）雷电流发生器法IEC 62305-4提出的一个用于评估被屏蔽的建筑物内部磁场强度而作的低电平雷电电流试验的建议。

（2）浸入法GB/T17626.9规定了在工业设施和发电厂、中压和高压变电所的在运行条件下的设备对脉冲磁场骚扰的抗扰度要求，指出其适用于评价处于脉冲磁场中的家用、商业和工业用电气和电子设备的性能。

电磁屏蔽室屏蔽效能的测量方法一、简介电磁屏蔽室的屏蔽效能测量是检测电磁屏蔽室对外部电磁场的屏蔽效果的重要手段，其目的是为了判定电磁屏蔽室是否能够达到预期的屏蔽效能。

二、屏蔽效果的测量原理屏蔽效能的测量是利用电磁屏蔽室内部的电压池及电流池在外部电磁场的作用下产生的失真电压与失真电流，使用示波器来测量电压与电流的正常电压和电流，从而计算出屏蔽室内的失真电压和失真电流，从而计算出屏蔽室内的屏蔽效能。

三、测量方法1、准备工作：安装相应的测试设备，如示波器、屏蔽室内部的电压池及电流池，外部电磁场生成装置等。

2、测量步骤：（1）用示波器记录电压池及电流池内的正常电压与电流；（2）打开外部电磁场生成装置，记录放电后屏蔽室内的电压池及电流池内的失真电压与失真电流；（3）计算出屏蔽室内的屏蔽效能。

四、实际测量在实际测量中，主要采用的方法是幅度法、相位法和峰值法。

它们的具体测量步骤如下：（1）幅度法：①首先，设定一定的频率。

②然后，用示波器记录屏蔽室内电压池及电流池内的正常电压与电流。

③将外部电磁场的强度依次增大，当外部电磁场的强度达到某一固定值时，记录屏蔽室内的电压池及电流池内的失真电压与失真电流，然后计算出屏蔽室内的屏蔽效能。

（2）相位法：①首先，设定一定的频率，用示波器记录屏蔽室内电压池及电流池内的正常电压与电流。

②然后，将外部电磁场的强度依次增大，当外部电磁场的强度达到某一固定值时，记录屏蔽室内的电压池及电流池内的失真电压与失真电流，并计算它们的相位差，最后计算出屏蔽室内的屏蔽效能。

（3）峰值法：①首先，设定一定的频率，用示波器记录屏蔽室内电压池及电流池内的正常电压与电流。

②然后，将外部电磁场的强度依次增大，当外部电磁场的强度达到某一固定值时，计算屏蔽室内失真电压与失真电流的峰值，然后计算出屏蔽室内屏蔽效能。

五、总结电磁屏蔽室的屏蔽效能的测量是植基于外部电磁场对其内部的影响，通过测量电压池及电流池内的正常电压与电流，以及外部电磁场影响下的失真电压与失真电流计算出屏蔽室内的屏蔽效能。

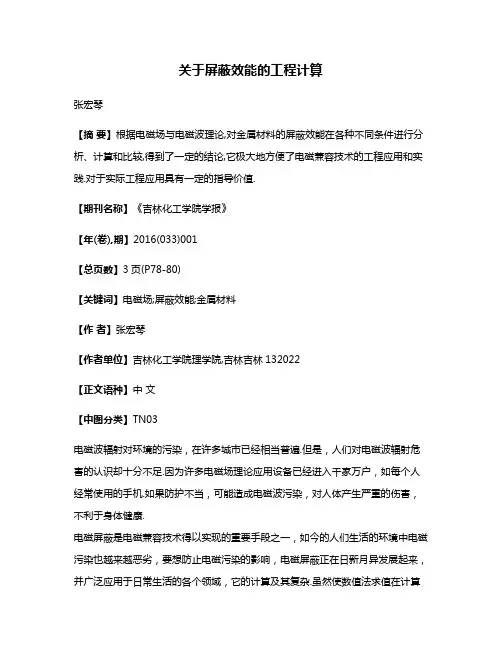

关于屏蔽效能的工程计算张宏琴【摘要】根据电磁场与电磁波理论,对金属材料的屏蔽效能在各种不同条件进行分析、计算和比较,得到了一定的结论,它极大地方便了电磁兼容技术的工程应用和实践.对于实际工程应用具有一定的指导价值.【期刊名称】《吉林化工学院学报》【年(卷),期】2016(033)001【总页数】3页(P78-80)【关键词】电磁场;屏蔽效能;金属材料【作者】张宏琴【作者单位】吉林化工学院理学院,吉林吉林132022【正文语种】中文【中图分类】TN03电磁波辐射对环境的污染，在许多城市已经相当普遍.但是，人们对电磁波辐射危害的认识却十分不足.因为许多电磁场理论应用设备已经进入千家万户，如每个人经常使用的手机.如果防护不当，可能造成电磁波污染，对人体产生严重的伤害，不利于身体健康.电磁屏蔽是电磁兼容技术得以实现的重要手段之一，如今的人们生活的环境中电磁污染也越来越恶劣，要想防止电磁污染的影响，电磁屏蔽正在日新月异发展起来，并广泛应用于日常生活的各个领域，它的计算及其复杂.虽然使数值法求值在计算上有非常广泛的应用，但其耗费时间太长和计算量太大，对于指导工程实践方面的应用不太适合.因此，针对工程上电磁屏蔽效能的繁杂运算,确定一些行之有效的计算公式和计算方法，对工程应用有一定的指导价值.在实际过程中，各种仪器的电力设备之间都存在相互影响，例如：电磁感应、电磁传导和电磁辐射等各种方式彼此相互影响着.与此同时也会对运行的设备和人员造成辐射干扰影响和危害.由于EMC 的基本要求很高，常有设备不能通过国际(GBl51A-97)规定的EMC试验项目，但将与仪器相连的电缆包敷金属网后测试，很多仪器就能通过国际标准.原因金属网由于柔韧性好、价格合适、使用方便等[1-10].电磁屏蔽是利用屏蔽体 (具有特定性能的材料)阻止或衰减电磁骚扰能量的传输，是电磁场领域抑制电磁干扰的重要方法.其屏蔽有两个目的：其一是防止内部辐射的电磁能量及电磁波泄漏；其二阻止外来电磁辐射及电磁波干扰进入.电磁屏蔽效能 (Shielding Effectiveness) 表示屏蔽体对电磁骚扰的阻止能力及防御效果.电磁屏蔽与很多因素有关：它与屏蔽体材料的组成，屏蔽体材料表面的粗糙度有关，还屏蔽体与干扰源间的距离远近有关等等.电磁屏蔽效能是指电磁场空间某个位置的电场强E1与有屏蔽时该位置的电场强E2的比值，它表示了该电磁波在屏蔽体上的衰减度.一般情况，屏蔽体能将入射的电磁波的强度衰减到原来的百分之一到百万分之一，不同材料有所不同.屏蔽效能的定义为:(1)式只能计算屏蔽材料的电磁屏蔽效能，而材料的性能无法确定.要根据材料特性参数制造屏蔽体，算出其电磁屏蔽效能.根据电磁场理论计算材料屏蔽效能的公式为:SE=A+R(2)式中的A-材料的吸收损耗.当电磁波传播时遇到介质时，计算公式应为:A=3.34t(fμrσr)其中t-屏蔽材料的厚度,μr -屏蔽材料的磁导率,σr- 屏蔽材料的电导率.对于固定的材料,这些都是已知的，f-入射电磁波的频率.R-屏蔽材料的反射损耗.当电磁波传播入射到不同介质的分界面时发生反射，其反射细数为:R=20lg(ZW/ZS)(4)式中，ZW-电磁波遇到介质分界面的波阻抗，ZS-屏蔽材料本身的特性阻抗.以金属网包敷在圆柱形电缆为研究对象，计算不同金属材料的在10 K-100 MHz的平面波的影响，如表1：以长度L=1 m，Ф=8 cm金属网为例，由图1可以看出：(1) 金属网的屏蔽效能由电磁波传播过程中的传输损耗、反射损耗及电磁波的频率决定.(2) 金属网的蔽效能均和电磁波的频率成反比，不同的材料频率越高，差别越小；(3) 不同材料相同规格情况下，铜网比钢网电磁屏蔽效果好；对于同样材料，目数越多屏蔽效越好；(4) 当电磁波频率在1 MHz时，电磁屏蔽效能缓慢下降，在100 MHz时，其屏蔽效能下降迅速，因此金属网不适用高频电磁波.但由于柔软性好、使用灵活，铜网用于设备间互连的屏蔽电缆.铜网分为黄铜网、紫铜网和磷铜网三种，从性能特性考虑，常常磷铜网.对于其丝径不同规格相同的铜网，其屏蔽效能是不同的，如表2：由图2可以看出，要得更高的屏蔽效能，在相同规格条件，常常要选择孔径小的丝径大的铜网.从图3可以看出，在相同条件下，双层铜网的屏蔽效能比单层铜网的屏蔽效能高，因此实际可采用双层屏蔽网.假设80目铜网不同缝隙的屏蔽效能的影响如图4.由图4可以知，规格同样的缝隙，沿径向开缝(图4中曲线4)横向开缝(图4中曲线2)电磁屏蔽效果好.原因是方向缝隙对铜网上高频电磁波感应通路的电流影响不同，横向的缝隙对高频电磁波感应电流通路破坏很大.随着缝隙尺寸增大，高频电磁波电磁泄漏也越大.因此，如果确定了电磁波频率区间，铜网的电磁屏效完全由缝隙决定.在实际工程中，电缆屏蔽铜网与连接器等设备处往往出现横向的缝隙.通过计算数据分析可知，缝隙泄露将严重损失铜网的屏蔽效能.因此最好采用铜网接地包裹胶带连接的方法.通过对不同规格不同材料金属电缆屏蔽效能的计算比较，得出以下结论：(1) 金属网屏蔽效能随着入射电磁波频率的升高而降低，但两种网屏蔽效能差别不大；(2) 入射电磁波频率高于100 MHz时，金属网屏蔽效能迅速下降.因此高频时金属网不再适用.(3) 金属网的屏蔽效能与很多因素有关.例如：铜网与钢网相较，其屏蔽效能要略高一些；条件相同的密网比疏网屏蔽效能要高；双层屏蔽网的屏蔽效能要远超单层屏蔽网；(4) 金属网缝隙的电磁泄漏对电磁屏蔽效能也有一定的影响.入射的电磁波频率越高，横向缝隙越大，其电磁泄漏也越大.因此如果给定的频率区间，铜网的屏效主要由缝隙决定.【相关文献】[1] 杨克俊.电磁兼容原理与设计技术[M].北京:人民邮电出版社,2004:12-48.[2] 白同云.电磁兼容设计实践[M].北京:中国电力出版社,2007:9-35.[3] 高攸刚.屏蔽与接地[M].北京:北京邮电大学出版社,2004:11-42.[4] 段玉平.缝隙对金属网屏蔽效能的影响[J].安全与电磁兼容,2004,4:46-48.[5] 赵万章.屏蔽效能的工程计算[J].长春工业大学学报.2005,26(4):335-338.[6] 邱扬.电磁屏蔽效能的计算方法[J].系统工程与电子技术,1992(3):12-18.[7] 程丽丽.黄铜和不锈钢丝网电磁屏蔽效能的研究[J].电子质量,2006(6):72-74.[8] 旭锋,李颖,倪谷炎.有孔腔体屏蔽效应分析的混合模型[J].电波科学学报,2011,26(1):25-29.[9] 石丹,沈远茂,高攸纲.有孔屏蔽腔屏蔽效能的高次模分析[J].电波科学学报,2009,24(3):510-513.[10] 张宏琴.关于手机电磁辐射的研究[J].吉林化工学院学报,2014(11):98-100.。

电缆屏蔽金属网屏蔽效能的工程计算前言：众所周知，电缆屏蔽层包括金属屏蔽和非金属屏蔽两种形式，采用哪一种屏蔽形式取决于电缆的种类。

电力电缆为了屏蔽和均化电场，承载故障电流，通常采用金属屏蔽形式。

而在国家标准GB/T12706《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》中仅规定：“金属屏蔽应由一根或多根金属带、金属编织、金属丝的同心层或金属丝与金属带的组合结构组成。

”“铜带屏蔽由一层重叠绕包的软铜带组成，也可采用双层软铜带间隙绕包。

”“单芯电缆铜带标称厚度≥0.12mm，三芯电缆铜带标称厚度≥0.10mm。

”“铜丝屏蔽由疏绕的软铜线组成，其表面应用反向绕包的铜丝或铜带扎紧，相邻铜丝的平均间隙应不大于4mm。

”金属带或金属丝屏蔽主要是在发生短路的情况下，在一定时间内承担一部分故障电流，避免绝缘在过高的电流影响下产生热击穿。

前提是金属屏蔽必须有牢靠的接地措施，金属屏蔽的几何截面积应能满足相应的电气要求。

当电压等级低于35kV或导体标称截面积小于500mm2时，国家标准GB/T 12706没有明确规定金属带或金属丝屏蔽的使用范围，国内在没有特殊要求时均采用铜带屏蔽结构；DIN VED 0276和AS/NZS 1429.1要求电缆的金属屏蔽应采用铜丝屏蔽结构，并对铜丝屏蔽的几何截面积或电气要求进行规定。

主要原因为国内电缆大多采用经小电阻接地方式，采用铜带屏蔽即可满足承载故障电流的要求；国外电缆大多采用直接接地方式，需采用铜丝屏蔽才可满足承载故障电流的要求。

那么，怎样计算铜带和铜丝屏蔽结构可承载的故障电流呢？在计算过程中又应注意哪些问题呢？允许故障电流的计算在进行计算前，需对以下符号的含义加以说明：A—考虑到四周或邻近材料的热性能常熟，(mm2/s)1/2；B—考虑到四周或邻近材料的热性能常熟，mm2/s；F—不完善的热接触因数；I—短路期间允许故障电流的有效值，A；IAD—短路期间，在绝热基础上计算的故障电流，A；K—载流体材料常数；M—热接触因数，S-1/2；S—载流体几何截面，mm2；n—包带层数或单线根数；d—单丝直径，mm；t—短路持续时间，s；w—带宽，mm；β—0℃时电阻温度系数的倒数，K；δ—金属护套、屏蔽层或铠装层厚度，mm；ε—考虑热量损失在临近层的因数；θf—终止温度，℃；θi—起始温度，℃；ρ3—金属护套、屏蔽层或铠装层四周媒介热阻，K.m/W；ζ1—屏蔽层、金属护套或铠装层比热，J/K.m3；ζ2、ζ3—屏蔽层、金属护套或铠装层四周媒介比热，J/K.m3。

屏蔽罩缝隙计算屏蔽罩是一种用于隔离电磁辐射的装置，其设计目的是阻挡电磁波的传播。

然而，在实际应用中，屏蔽罩的效果往往受到其缝隙的影响。

本文将介绍如何计算屏蔽罩缝隙对其屏蔽效果的影响。

我们需要明确屏蔽罩缝隙对电磁波的穿透程度。

一般而言，缝隙越小，屏蔽效果越好。

我们可以通过计算缝隙的宽度和电磁波的波长来确定屏蔽效果。

假设屏蔽罩的缝隙宽度为d，电磁波的波长为λ。

当缝隙宽度d远小于波长λ时，电磁波将被有效地屏蔽，屏蔽效果较好。

然而，当缝隙宽度d接近或大于波长λ时，电磁波将能够穿透缝隙，屏蔽效果将显著降低。

为了更准确地计算屏蔽效果，我们可以使用屏蔽效能（Shielding Effectiveness）来衡量。

屏蔽效能是指屏蔽罩在特定频率下对电磁波的屏蔽能力。

通常以分贝（dB）为单位表示，计算公式为：SE = 20log10(Ei/Es)其中，SE表示屏蔽效能，Ei表示入射电场强度，Es表示出射电场强度。

在实际计算中，我们可以通过测量入射电场强度和出射电场强度来获得屏蔽效能。

然而，由于公式涉及到对数运算，计算较为繁琐。

因此，为了简化计算，我们可以使用屏蔽效能的近似计算公式：SE ≈ 20log10(λ/d)根据这个公式，我们可以通过已知的缝隙宽度和电磁波的波长来估算屏蔽效能。

需要注意的是，这个公式只适用于缝隙宽度远小于波长的情况。

除了缝隙宽度和电磁波的波长，屏蔽效果还受到其他因素的影响。

例如，屏蔽罩的材料、形状和尺寸等因素都会对屏蔽效果产生影响。

因此，在实际应用中，我们需要综合考虑这些因素，并进行合理的设计和选择，以达到所需的屏蔽效果。

总结起来，屏蔽罩缝隙的计算是评估屏蔽效果的重要一环。

通过合理计算缝隙宽度和电磁波的波长，我们可以估算出屏蔽效能，并为屏蔽罩的设计和选择提供参考。

然而，需要注意的是，这只是一个估算值，实际效果还需要结合其他因素进行综合评估。

在实际应用中，我们应该根据具体需求和条件进行设计和选择，以达到最佳的屏蔽效果。

屏蔽性能指标介绍1.表面转移阻抗(SuRFaceTransferImpedance)按IEC61196-1测试同轴电缆的方法，测试带屏蔽的平衡电缆，短路8根芯线后用50Ω信号源激励。

被测试线长1米，测试频率30MHz，频率越高，线长越短导体表面转移阻抗。

主要用于评估连接硬件的屏蔽效率，其实测值不超过以下计算值。

ZTcable=37+4f+4f1/2+5f1/3ZTcable：表面转移阻抗，单位mΩ/mf：信号频率，单位MHz2.转移阻抗(TransferImpedance)转移阻抗与屏蔽电缆和连接硬件的屏蔽效率相关，其数值可通过实验室高频密封箱测量屏蔽插入损耗，计算得出。

Ri1=Ri2=50Ω——网络分析仪特性阻抗R1=50Ω——馈电电阻R2=50Ω——终端电阻U1=信号发射电压(V)U2=信号接收电压(V)Uc=被测设备两端电压Zcond=连接器特性阻抗(Ω)Zt=转移阻抗(Ω)Zt=1/l电缆长度•Ri1/Ri2•(R2+Ri2)•U2/U1=100/l电缆长度•U2/U1由于屏蔽插入损耗(αs)为20•lg(U2/U1)dB，转移阻抗(Zt)也可以表示为：Zt=100•10α/20(Ω)3.耦合衰减(CouplingAttenuation)耦合衰减用于描述电缆系统的电磁兼容性能。

耦合衰减Catt=Pr/Pi(Pr：线缆接收功率;Pi：在内导体上产生的噪声功率)将电缆近似看作电磁场中的全向天线，其接收到的电磁功率Pr=λ2/4π•PD(λ：信号波长，PD：电磁场功率密度)内部内部导体产生噪声功率Pi=内部导体产生噪声功率Vi2/Z(Vi：内导体上的噪声电压;Z内导体阻抗，50Ω)4屏蔽系数(GB54419-1985)按下图装置，测试电缆金属护套及铠装层的理想屏蔽系数γ0s=VC/VS(线芯上的感应电压mV;电缆式样金属套上的纵向干扰电压mV)。

5屏蔽耦合损耗(CouplingLoss)(GY/T186-2002)GTEM小室馈入功率与被测件耦合功率的分贝差。

电路法计算屏蔽效能一般来说，有三种方法可以用来计算屏蔽体屏蔽效能：1．传输线方法2．电路方法3．波导法传输线方法是以平面电磁波通过一个薄片或者无限延伸的薄片的传播方程和传输线方程之间的差异为基础。

最初，这种方法适用于外壳的尺寸比波长大得多，屏蔽壳和源之间的距离相对很大的情况下。

后来，有人将此法应用到源和屏蔽壳距离很近或者波长比屏蔽壳的尺寸大的情况，但是这种情况下的结果不太可靠，经常出现过估计。

尤其是当考虑低频区域内的金属薄屏蔽壳的屏蔽效果时，由于此时屏蔽壳的尺寸比波长要小，源的距离比较大。

电路方法同理论解的结果很吻合，无论是在稳态还是暂态激励的情况下。

电路方法的一个重要方面就是它考虑屏蔽外壳的整体几何尺寸。

例如：在低频情况下，用电路方法表明一个屏蔽壳对平面波的屏蔽效能不仅是壳壁材料和壁厚度的函数，也是屏蔽壳整体尺寸的函数。

另一方面，同电路方法和其他方法相比较，传输线方法仅仅考虑屏蔽壳的材料和壁厚度，这通常会导致平面波的屏蔽效能计算偏大。

电路方法有低频和高频近似公式。

对于典型的薄壁型屏蔽外壳置于低频交流磁场比如elf频带或者更高频带，使用低频近似公式是比较合理的。

1．低频屏蔽问题的定性分析通常，有必要考虑任意类型的电磁波施加在屏蔽壳的情况，但是，为了简化处理，仅仅考虑平面波作为入射波。

当屏蔽壳的结构尺寸远远小于波长的时候，入射波基本是散射的。

电场的高阻抗作用和磁场的低阻抗作用将分别对待，。

在屏蔽壳表面上的电场和磁场分布将根据散射理论或者简单的准静态场原理来处理。

一旦外部场的分布求得，内部场的解就能计算出来。

如图一，静电场施加在一个盒子上，外部场认为是均匀的。

盒子表面感应的电荷和电场线如图所示：每一根场线均起止于一个感应电荷。

由于在盒子的内部没有未中和的电荷，因此电场不能透入到盒子内部。

让电场随时间而变化，将会有能量耦合进屏蔽层内部。

电荷将会重新分布，造成电流在盒子的上边缘和下边沿之间流动。

电流流动引起盒子上下部分之间的电压降。

屏蔽效能的计算用途与材料一，电磁屏蔽效能电磁屏蔽是解决电子设备电磁兼容问题的重要手段之一，大部分电磁兼容问题都可以通过电磁屏蔽来解决，特别是随着电路工作的频率日益提高，单纯依靠线路板设计往往不能满足电磁兼容标准的要求。

电子设备的屏蔽设计与传统的结构设计有许多不同之处，一般的在结构设计师如果没有考虑屏蔽问题，很难满足电磁兼容性要求。

所以再设计电子产品时，必须从一开始就考虑电磁屏蔽问题。

电磁屏蔽主要是用来放置高频电磁场的影响，从而有效地控制电磁波从某一区域向另一区域进行辐射传播。

基本原理是才艺欧诺个低电阻值得导体材料，利用电磁波在屏蔽体表面的反射以及在到体内部的吸收和传输过程中的损耗而产生屏蔽作用。

电磁屏蔽的目的就是抑制电磁噪声的传播，使处在电磁环境中的仪器在避免电磁干扰的同时也不产生电磁干扰，通常采用导电性导磁性较好的材料把所需屏蔽的区域与外部隔离开来。

屏蔽体的有效性是用屏蔽效能来度量的，屏蔽效能定义为：电磁场中同一地点没有屏蔽存在时电磁场强度E1 与有效屏蔽时的电磁场强度E2 的比值，它表征了屏蔽体对电磁波的衰减程度。

用于电磁兼容目的的屏蔽体通常能将电磁波的强度衰减到原来的百分之一甚至百万分之一，因此通常用分贝来表述屏蔽效能。

一般民用产品机箱的屏蔽效能在40dB 以下，军用设备机箱的屏IOOdB 以上的屏蔽效能一般要达到60B,屏蔽室或屏蔽舱等往往要达到10OdBO蔽体是很难制造的，成本也很高。

二，屏蔽材料选择(1) 金属铁磁材料适用于低频(f<300Hz) 磁场的磁屏蔽。

较常用的有纯铁、铁硅合金 (即硅钢等)、铁镍软磁合金(即坡莫合金 ) 等。

相对磁导率μr 越高，屏蔽效果越好；层数越多，屏蔽也越好。

(2) 非金属磁性材料——铁氧体磁性材料该材料在高频时具有较高的磁导率，电导率较大，且具有较高的介电性能，已广泛应用于高频弱电领域。

(3) 良导体材料适用于高频电磁场、低频电场以及静电场的屏蔽。

穿孔金属板的屏蔽效能穿孔金属板屏蔽效能的计算至今还没有很完整的计算公式。
