燃气灶具产品构造图及维修（图解）二、煤气灶电磁阀结构图燃气灶具用的电磁阀，包括阀盖、阀盘、阀内的磁芯、磁芯内的线圈以及磁芯上的横条，磁芯的横条与簧片固定连接，簧片中部安装弹簧，作为支点，弹簧固定于一支架上，簧片的一端安装一胶嘴，阀盘设有出气道，出气道的气嘴与簧片上的胶嘴相对，形成气道开关结构。
本电磁阀依靠电磁力吸合，启动电流极小，工作稳定可靠，结构简单。
燃气灶电磁阀最大的优点在于没有火燃烧的情况下，可自动关闭煤气，防止煤气中毒。
目前燃气灶电磁阀可以分为两种，一种是热电偶电磁阀，还有一种是离子熄保电磁阀，我们可以根据熄火保护的种类来区分，一般热电偶的是在旋钮阀的右侧，离子的，一般在接气管弯头附近。
一种是直接装在燃气进气管那边，控制两个炉头的进气，一种是装在每个炉头的进气口。
三、燃气灶电磁阀的作用1、热电偶电磁阀可以实现分别控制灶眼。
热电偶熄保电磁阀它的体积比较小，里面的线圈是单圈的，热电偶一根导线插在里面的触点上，还有一根连接在电磁阀的壳体上，单圈电磁阀在打火的时候需要按压5秒钟左右，不然热电偶产生的电动势不足以吸合电磁阀。
除此之外有一种是双圈电磁阀，热电偶为3根线，在打火初期先由电池供电，待热电偶产生足够的电动势了，电池放弃供电，转为热电偶供电。
2、离子熄保电磁阀实现了整体控制。
离子熄火保电磁阀的体积是较大的，在燃气管的末端，连接万向节处，当我们按压旋钮的时候，触动微动开关，脉冲点火器检测到了以后，吸合电磁阀阀，当产生熄火的时候，首先被离子熄保检测到没有电流通过，脉冲点火器做出反应，并开始倒计时，如果是因风力过大造成的偏焰会在几秒钟之内火焰回到正常状态，熄火的话就会在倒计时内还没有电流通过，那么单片机做出反应，并断开电磁阀电流，从而关闭了燃气，避免了事故。
燃气灶电磁阀不工作的原因：如果燃气灶电磁阀的自动熄火功能失效，一般是阀体里面的接线垫片不能通电，建议请专业人员，维修或着换一个阀体。
也可自己动手把它换了，没难度。
目前我国居民生活用燃气最常见的有三种：
第一种是液化石油气，一般为瓶装。
它是石油炼制过程中的附属产品，在常温下施加一定的压力变成液体。
它的主要成份是丙烷、丁烷，不含毒性，比空气重，可燃性极强。
它的额定压力为2800Pa，它的燃气类别代号为19Y、20Y、22Y。
第二种是天然气，一般用管道输送。
它是蕴藏在地层中天然生成的可燃气体。
它的主要成份是甲烷，本身无色无味，不含CO，比空气轻，气质纯度高; 为了安全起见，送往用户时，额外加入了一种特殊臭味，以便泄漏时被人们发现。
它的额定压力为2000Pa，它的燃气类别代号为4T、6T、10T、 12T、13T。
第三种是人工煤气，一般用管道输送。
它是用煤炼制而成，主要成份是氢、甲烷、一氧化碳，本身无色无味有毒性，比空气轻。
它的额定压力为1000Pa，它的燃气类别代号为5R、6R、7R。

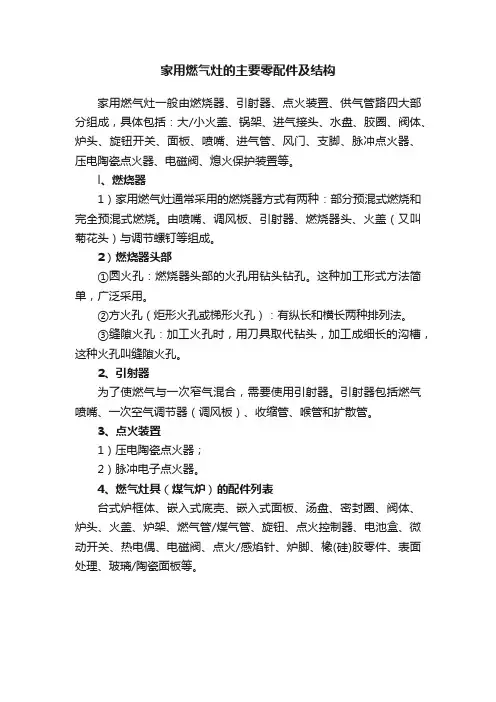

家用燃气灶的主要零配件及结构
家用燃气灶一般由燃烧器、引射器、点火装置、供气管路四大部分组成，具体包括：大/小火盖、锅架、进气接头、水盘、胶圈、阀体、炉头、旋钮开关、面板、喷嘴、进气管、风门、支脚、脉冲点火器、压电陶瓷点火器、电磁阀、熄火保护装置等。
l、燃烧器
1）家用燃气灶通常采用的燃烧器方式有两种：部分预混式燃烧和完全预混式燃烧。
由喷嘴、调风板、引射器、燃烧器头、火盖（又叫菊花头）与调节螺钉等组成。
2）燃烧器头部
①圆火孔：燃烧器头部的火孔用钻头钻孔。
这种加工形式方法简单，广泛采用。
②方火孔（炬形火孔或梯形火孔）：有纵长和横长两种排列法。
③缝隙火孔：加工火孔时，用刀具取代钻头，加工成细长的沟槽，这种火孔叫缝隙火孔。
2、引射器
为了使燃气与一次窄气混合，需要使用引射器。
引射器包括燃气喷嘴、一次空气调节器（调风板）、收缩管、喉管和扩散管。
3、点火装置
1）压电陶瓷点火器；
2）脉冲电子点火器。
4、燃气灶具（煤气炉）的配件列表
台式炉框体、嵌入式底壳、嵌入式面板、汤盘、密封圈、阀体、炉头、火盖、炉架、燃气管/煤气管、旋钮、点火控制器、电池盒、微动开关、热电偶、电磁阀、点火/感焰针、炉脚、橡(硅)胶零件、表面处理、玻璃/陶瓷面板等。
家用燃气灶构造图解及常见故障处理方法家用燃气灶机关图解及常见故障处理方法燃气灶作为厨房必备的电器之一，是烧饭烹调的须要用具，其形状简单，但内部组织绝对繁琐，把握燃气灶的组成可让家中的燃气灶更省心，更安全，更节能。
今朝我国住民糊口用燃气最多见的有三种：第一种是液化石油气，一般为瓶装。
它是石油炼制过程当中的隶属产品，在常温下施加一定的压力酿成液体。
它的重要成份是丙烷、丁烷，不含毒性，比空气重，可燃性极强。
它的额定压力为2800Pa，它的燃气类别代号为19Y、20Y、22Y。
第二种是天然气，一般用管道输送。
它是蕴藏在地层中天然生成的可燃气体。
它的主要成份是甲烷，本身无色无味，不含CO，比空气轻，气质纯度高；为了安全起见，送往用户时，额定插手了一种特殊臭味，以便走漏时被人们发现。
它的额定压力为2000Pa，它的燃气类别代号为4T、6T、10T、12T、13T。
第三种是人工煤气，一般用管道运送。
它是用煤炼制而成，首要成份是氢、甲烷、一氧化碳，自身无色无味有毒性，比空气轻。
它的额定压力为1000Pa，它的燃气种别代号为5R、6R、7R。
燃气灶维修常见故障及处置惩罚方法1、点不着火（1）气源总开关未开，翻开气源总开关（2）电池电力不足，更换电池（3）点火针油垢多，清洁点火针油垢（4）点火针位置欠妥，调整点火针与火盖的距离4-6mm，并对准火孔（5）微动开关坏专业人员更换2、漏气（或有异味）（1）胶管老化碎裂或脱落更换或重新连接胶管（2）炉头主火未点燃、意外熄火，待燃气散尽后再焚烧（3）进气管密封胶圈老化，更换胶圈3、火焰异常（1）红火：空气湿度大，油烟大，正常现象（2）黄火：风门开度过小，开大风门（3）火盖火孔有污物，清理火盖（4）钢瓶中液化气快用完;，更换一瓶液化气4、离焰、脱火（火焰脱离火孔）(1）风门开渡过大，调小风门（2）燃气压力过大，用液化气钢瓶时，请专业人员调减压阀。
用管道气的把燃气总开关关小一点（3）厨房空气流动太快，抽风过猛，适当关小门窗，油烟机打弱档5、回火（在炉头里燃烧）（1）火盖没放好，放好火盖（2）燃气压力太低，如果为了省气关小，要适当开大，把管道总开关开大（3）火盖火孔有溢出液体和赃物，把火盖清理洁净（4）燃烧时间太长，炉头温度过高，暂停运用，冷却后再用（5）风门开度过大，调销风门6、火焰短小有力（1）燃气压力低，搜检液化气钢瓶阀是否开度小河减压阀是否有妨碍7、火焰易熄（1）离子感应针偏离火焰，调整离子感应针8、熄火有噪声（1）关火操纵速度太快，关火时慢一点9、燃烧时有哨声（1）喷嘴有毛刺，清理毛刺10、主动熄火（1）离子感应保护，感应针偏位，火盖放到位，调整感应针对准火孔（2）热电式掩护，热电偶位置不合错误，调小风门，调整热电偶瞄准火孔（3）感应针与接地套（不锈钢件）之间有水或赃物，使用感应针接触火焰，清掉水和赃物（4）感应针折断，专业职员调换维修不求人燃气灶常见故障与排除方法燃气灶是厨房必备的家用电器，每天使用不免有时刻会出故障，燃气灶并不是高科技产物，对一般的小故障，有时分我们本人下手就能够解决掉，上面是在各大燃气灶服装论坛搜集的燃气灶常见故障及排除方法：1、点火不灵（点不着火）1、脉冲点火器无电池或电池电压不足→安装电池或更换电池。
家用燃气灶构造图解及常见故障、处理方法巧用燃气灶节约燃气巧用燃气灶节约燃气想要节省家庭燃气灶的燃气，应先选择适合自己的灶具。
另外，需要选择一个火焰呈浅蓝色、火力旺盛、火苗高度大小均匀一致的灶具，或使用红外线燃气灶具，可以使燃气和空气得到充分混合后才燃烧。
当火焰出现离焰或脱火时，火焰短而跳动，伴有噪音增大，表明一次空气量过多，此时应调节风门，调小风口，使火焰趋于正常。
维修不求人燃气灶常见故障与排除方法怡爽2、气源开关未开或气压不足→打开气源开关或更换新钢瓶或询问燃气公司是否停气。
5、点火喷嘴太大，喷嘴太大造成气流太多，冲击电火花→更换喷嘴。
12、引火喷嘴前或点火支架内存有蜘蛛网→清除蜘蛛网。
f、喷嘴太小或堵塞，更换喷嘴或用捅针清除喷嘴内杂物；f、压力不足，液化气就检查调压器是否有故障，人工气（管道输送）如在高峰状态下出现火焰太小，此时只能使用一头，当压力低于50mm 水柱时应与燃气公司交涉。
燃气灶具的正确使用方法robiny燃气灶具的正确使用方法燃气灶具的正确使用方法：所有燃气灶具都必须注意调节火焰和风门大小，使燃烧火焰呈蓝色锥体，火苗稳定；对于带熄火保护装置的燃气灶，风门调节比例为：一只直接连通小炉头的风门要尽量关小，另一只通向外圈的风门打开扇面的三分之一即可。
带熄火保护装置的燃气灶具点火时，按下按钮，打开开关出现火苗后，不能马上松开，至少要按下开关3秒以上方能松开。
煤气灶打不着火的原因？煤气灶自动熄火？笑壹笑拾年少...煤气灶自动熄火？一、点不着火（1）气源总开关未开，打开气源总开关（2）电池电力不足，更换电池（3）点火针油垢多，清洁点火针油垢（4）点火针位置不当，调整点火针与火盖的距离4-6mm，并对准火孔（5）微动开关坏专业人员更换。
煤气灶维修上海煤气灶维修煤气灶常见故障。
1、四开关双眼铁板灶四开关双眼铁板灶与两开关双眼铁板灶开启和关闭执手方向相反，即：执手与灶面平行时，为关闭，垂直灶面时则为全部开足。
家用燃气灶构造图解及常见故障处理方法家用燃气灶机关图解及常见故障处理方法燃气灶作为厨房必备的电器之一，是烧饭烹调的须要用具，其形状简单，但内部组织绝对繁琐，把握燃气灶的组成可让家中的燃气灶更省心，更安全，更节能。
今朝我国住民糊口用燃气最多见的有三种：第一种是液化石油气，一般为瓶装。
它是石油炼制过程当中的隶属产品，在常温下施加一定的压力酿成液体。
它的重要成份是丙烷、丁烷，不含毒性，比空气重，可燃性极强。
它的额定压力为2800Pa,它的燃气类别代号为19Y、20Y、22Y。
第二种是天然气，一般用管道输送。
它是蕴藏在地层中天然生成的可燃气体。
它的主要成份是甲烷，本身无色无味，不含CO比空气轻，气质纯度高；为了安全起见，送往用户时，额定插手了一种特殊臭味，以便走漏时被人们发现。
它的额定压力为2000Pa,它的燃气类别代号为4T、6T、10T、12T、13T。
第三种是人工煤气，一般用管道运送。
它是用煤炼制而成，首要成份是氢、甲烷、一氧化碳，自身无色无味有毒性，比空气轻。
它的额定压力为1000Pa,它的燃气种别代号为5R、6R 7R。
燃气灶维修常见故障及处置惩罚方法1 、点不着火（1）气源总开关未开，翻开气源总开关（2）电池电力不足，更换电池（3）点火针油垢多，清洁点火针油垢（4）点火针位置欠妥，调整点火针与火盖的距离4-6mn，并对准火孔（5）微动开关坏专业人员更换2、漏气（或有异味）（ 1 ）胶管老化碎裂或脱落更换或重新连接胶管2）炉头主火未点燃、意外熄火，待燃气散尽后再焚烧3）进气管密封胶圈老化，更换胶圈3、火焰异常（1）红火：空气湿度大，油烟大，正常现象（2）黄火：风门开度过小，开大风门（3）火盖火孔有污物，清理火盖（4）钢瓶中液化气快用完; ，更换一瓶液化气4、离焰、脱火（火焰脱离火孔）（1 ）风门开渡过大，调小风门（2）燃气压力过大，用液化气钢瓶时，请专业人员调减压阀。
用管道气的把燃气总开关关小一点（3）厨房空气流动太快，抽风过猛，适当关小门窗，油烟机打弱档5、回火（在炉头里燃烧）（1）火盖没放好，放好火盖（2）燃气压力太低，如果为了省气关小，要适当开大，把管道总开关开大（3）火盖火孔有溢出液体和赃物，把火盖清理洁净（4）燃烧时间太长，炉头温度过高，暂停运用，冷却后再用（5）风门开度过大，调销风门6、火焰短小有力（1）燃气压力低，搜检液化气钢瓶阀是否开度小河减压阀是否有妨碍7、火焰易熄（1）离子感应针偏离火焰，调整离子感应针8、熄火有噪声（1）关火操纵速度太快，关火时慢一点9、燃烧时有哨声（1）喷嘴有毛刺，清理毛刺10、主动熄火（1）离子感应保护，感应针偏位，火盖放到位，调整感应针对准火孔（2）热电式掩护，热电偶位置不合错误，调小风门，调整热电偶瞄准火孔（3）感应针与接地套（不锈钢件）之间有水或赃物，使用感应针接触火焰，清掉水和赃物（4）感应针折断，专业职员调换1、点火不灵（点不着火）1、脉冲点火器无电池或电池电压不足—安装电池或更换电池。
家用燃气灶构造图解及常见故障处理方法家用燃气灶机关图解及常见故障处理方法燃气灶作为厨房必备的电器之一,就是烧饭烹调的须要用具,其形状简单,但内部组织绝对繁琐,把握燃气灶的组成可让家中的燃气灶更省心,更安全,更节能。
今朝我国住民糊口用燃气最多见的有三种:第一种就是液化石油气,一般为瓶装。
它就是石油炼制过程当中的隶属产品,在常温下施加一定的压力酿成液体。
它的重要成份就是丙烷、丁烷,不含毒性,比空气重,可燃性极强。
它的额定压力为2800Pa,它的燃气类别代号为19Y、20Y、22Y。
第二种就是天然气,一般用管道输送。
它就是蕴藏在地层中天然生成的可燃气体。
它的主要成份就是甲烷,本身无色无味,不含CO,比空气轻,气质纯度高;为了安全起见,送往用户时,额定插手了一种特殊臭味,以便走漏时被人们发现。
它的额定压力为2000Pa,它的燃气类别代号为4T、6T、10T、12T、13T。
第三种就是人工煤气,一般用管道运送。
它就是用煤炼制而成,首要成份就是氢、甲烷、一氧化碳,自身无色无味有毒性,比空气轻。
它的额定压力为1000Pa,它的燃气种别代号为5R、6R、7R。
燃气灶维修常见故障及处置惩罚方法1、点不着火(1)气源总开关未开,翻开气源总开关(2)电池电力不足,更换电池(3)点火针油垢多,清洁点火针油垢(4)点火针位置欠妥,调整点火针与火盖的距离4-6mm,并对准火孔(5)微动开关坏专业人员更换2、漏气(或有异味)(1)胶管老化碎裂或脱落更换或重新连接胶管(2)炉头主火未点燃、意外熄火,待燃气散尽后再焚烧(3)进气管密封胶圈老化,更换胶圈3、火焰异常(1)红火:空气湿度大,油烟大,正常现象(2)黄火:风门开度过小,开大风门(3)火盖火孔有污物,清理火盖(4)钢瓶中液化气快用完;,更换一瓶液化气4、离焰、脱火(火焰脱离火孔)(1)风门开渡过大,调小风门(2)燃气压力过大,用液化气钢瓶时,请专业人员调减压阀。
用管道气的把燃气总开关关小一点(3)厨房空气流动太快,抽风过猛,适当关小门窗,油烟机打弱档5、回火(在炉头里燃烧)(1)火盖没放好,放好火盖(2)燃气压力太低,如果为了省气关小,要适当开大,把管道总开关开大(3)火盖火孔有溢出液体与赃物,把火盖清理洁净(4)燃烧时间太长,炉头温度过高,暂停运用,冷却后再用(5)风门开度过大,调销风门6、火焰短小有力(1)燃气压力低,搜检液化气钢瓶阀就是否开度小河减压阀就是否有妨碍7、火焰易熄(1)离子感应针偏离火焰,调整离子感应针8、熄火有噪声(1)关火操纵速度太快,关火时慢一点9、燃烧时有哨声(1)喷嘴有毛刺,清理毛刺10、主动熄火(1)离子感应保护,感应针偏位,火盖放到位,调整感应针对准火孔(2)热电式掩护,热电偶位置不合错误,调小风门,调整热电偶瞄准火孔(3)感应针与接地套(不锈钢件)之间有水或赃物,使用感应针接触火焰,清掉水与赃物(4)感应针折断,专业职员调换维修不求人燃气灶常见故障与排除方法燃气灶就是厨房必备的家用电器,每天使用不免有时刻会出故障,燃气灶并不就是高科技产物,对一般的小故障,有时分我们本人下手就能够解决掉,上面就是在各大燃气灶服装论坛t、vhao、net搜集的燃气灶常见故障及排除方法:1、点火不灵(点不着火)1、脉冲点火器无电池或电池电压不足→安装电池或更换电池。
新式无烟节能柴火灶的结构设计（附尺寸）近十年间市面上出现的一种无烟节能柴火灶，由红砖砌筑而成，经过来自岳阳的一位老师傅不断改良创新，以其优秀的结构设计与实用功能受到许多人的青睐。
这种柴火灶内部是锥体灶膛，手工制作的双拦火圈结构，烟囱在灶体中部抽风，锅位偏移灶膛中心等特殊设计，同时以自然进气的形式具有无烟节能等特点。
这篇文章将在全网首次详细地介绍，此种无烟节能柴火灶的内部与外部结构及设计特点。
让大家对它有一个更详细的认识，为想自己做柴火灶的或者有兴趣的人，可以更深入地学习其他方面的内容并打好基础。
同时希望能及时看到大家的反馈，我将会在以后更新的视频中作适当修改，方便大家理解掌握。
（文章内容近5000字，篇幅较长，整整花了一周时间写稿修改才完成的，有关知识点非常重要，请耐心看完。
）灶体各部分名称灶体正面灶体背面底座进风道漏灰口灶口进料通道灶膛平台灶膛拦火圈回烟道出烟道出烟口大锅位小锅位热水锅位新式无烟节能柴火灶的相关名称标准灶体外部结构一大一小分左右这里指大小锅位有左右之分，但首先要看灶体是否靠墙，从而影响到灶体底座放样尺寸的不同，也使大小锅的位置有所不同。
如果一侧靠墙，从墙边到该锅位进风道中心线距离比不靠墙那侧到进风道中心线少5cm。
不过根据个人使用情况，使用频次多的小锅位通常靠近窗户或旁边的水槽，并安排在灶体左侧不靠墙，方便使用。
而另一大锅位安排在灶体右侧靠墙角那侧，在墙角空间活动范围相对偏小，大锅使用频次不高，还要考虑节省房内空间，灶体靠墙角摆放是较为合适的。
当然看个人需求，非得用一样大的锅或者改变灶体位置也是可以的。
这属于私人订制范畴，而非我们所说的标准灶了。
下三上九共七二灶体底座共3层砖，也是进风道的高度。
灶体上部有9层砖，第12层砖为灶体上部平面，每层砖厚度加上灰浆层控制在6cm，灶体高度刚好是72cm，这是灶体“盖面工序”前的高度。
通常在做前面11层砖时，把激光水平仪水平参考线调在这一高度。
煤气灶的结构与工作原理如图，是一款嵌入式煤气灶，也是现在普及最广几乎家家都在使用的煤气灶，在火盘的中间部位你会看到有两个尖尖的东西，在使用时你将看到有一个套着白色陶瓷管的是打火用的，另一个默默地在那，很多人不知道是干啥的，其实它是一个温度传感器，是起到非常重要的安全作用的，是控制专门设计的安全阀门用的（也称电磁阀），这个阀门和打火旋钮阀门不是一个。
工作原理是，传感器在常温状态将关闭安全煤气阀，传感器在高温时保持阀门打开，让煤气畅通，最简单的理解：温度传感器在高温状态（火焰烧在传感器上）----安全阀门打开温度传感器在常温状态（没有火焰烧在传感器上）----安全阀门关闭嵌入式煤气灶工作过程：按下点火开关开始打火，阀门会和点火同步被打开，让煤气进入炉灶，打火和煤气将同时出现并将煤气点燃，虽然煤气量很小，你会看到有火苗直烧温度传感器，使其处在高温状态，也就是安全阀门被一直打开。
抬起旋钮打火停止，由于火苗已经把温度传感器烧成高温状态（即安全阀门在维持打开），这时即使你松开旋钮停止打火，煤气仍然会一直燃烧。
逆时针将旋钮逐渐加大，煤气也越来越大直至你所需要的火力。
以上可以看出温度感应器的温度决定了安全阀门的开启和关闭。
另外说明一点是，电子打火煤气灶都需要电池来工作，如果电不足打火也会减弱，为了安全起见，所有煤气灶的设计都是在不工作时，特别是电池耗尽时，安全阀门是关闭的。
如果家里的煤气灶没有这个传感器，那就是说你家里的煤气灶已经很陈旧了，没有这个安全阀门。
如果有这个温度传感器那一定具备安全阀门的功能。
