管道刷油、保温换算表
- 格式:xls
- 大小:87.00 KB
- 文档页数:2
保温,刷漆工程量计算公式:1.除锈、刷油工程.(1)设备筒体、管道表面积计算公式:S=π×D×L式中:π—圆周率D—设备或管道直径L—设备筒体高或管道延长米(2)计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分,不再另外计算.2.防腐蚀工程.(1)设备筒体、管道表面积计算公式同1.(2) 阀门、弯头、法兰、表面积计算式.<1>阀门表面积.S=π×D×2.5×D×K×N式中:D—直径K—1.05 N—阀门个数<2>弯头表面积.S=π×D×1.5×D×K×2π×N/B式中:D—直径 K—1.05 N—弯头个数B值取定为:90°弯头B=4 ; 45°弯头B=8<3>法兰表面积S=π×D×1.5×D×K×N式中:D—直径K—1.05N—法兰个数(3)设备和管道法兰翻边防腐蚀工程量计算式.S=π×(D+A)×A式中:D—直径 A—法兰翻边宽;3.绝热工程量.(1)设备筒体或管道绝热、防潮和保护层计算公式.V=π×(D+1.033×δ)×1.033×δ×L (6)S=π×(D+2.1×δ+0.0082)×L (7) 式中:D—直径 1.033、2.1—调整系数δ--绝热层厚度L—设备筒体或管道长0.0082—捆扎线直径或钢带厚(2)伴热管道绝热工程量计算式<1> 单管伴热或双管伴热(管径相同,夹角小于90°时).D′=D1+D2+(10~20mm)式中: D′—伴热管道综合值D1---主管道直径D2—伴热管道直径(10~20mm)---主管道与伴热管道之间的间隙.<2> 双管伴热(管径相同,夹角大于90°时).D′=D1+1.5×D2+(10~20mm)<3>双管伴热(管径相同,夹角小于90°时).D′=D1+D伴大+(10~20mm)式中:D′--伴热管道综合值D1--主管道直径将上述D′计算结果分别代入公式(6),(7)计算出伴热管道的绝热层,防潮层和保护层工程量.(3)设备封头绝热,防潮和保护层工程量计算式.V=[(D+1.033×δ)/2]2×π×1.033×δ×1.5×NS=[(D+2.1×δ)/2]2×π×1.5×N(4)阀门绝热,防潮和保护层计算公式.V=π×(D+1.033×δ)×2.5×D×1.033×δ×1.05×NS=π×(D+2.1×δ)×2.5×D×1.05×N(5)法兰绝热,防潮和保护层计算公式.V=π×(D+1.033×δ)×1.5×D×1.033×δ×1.05×NS=π×(D+2.1×δ)×1.5×D×1.05×N(6)弯头绝热,防潮和保护层计算公式.V=π×(D+1.033×δ)×1.5×D×2×π×1.033×δ×N/BS=π×(D+2.1×δ)×1.5×D×2×π×N/B(7)拱顶罐封头绝热,防潮和保护层计算公式.V=2×π×r×(h+1.033×δ)×1.033×δS=2×π×r×(h+2.1×δ)。

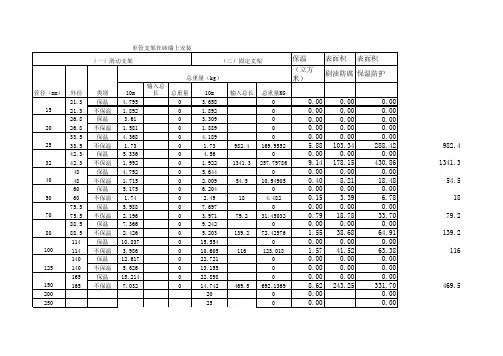

常用钢管刷油、保温工程量计算表(无缝管)
单位:百米
合计0000
常用低压流体输送钢管刷油、保温工程量计算表(焊接管)
单位:百米
合计189.848325 2.648018387377.808725755.61745常用低压流体输送钢管刷油、保温工程量计算表
国标钢管;2、在此计
算表中只需修改管道长
度及保温层厚度即可得
出保温层体积、保温层
外表面积、2层保温层
合计151.72354412.30951766477.9122076955.8244152
常用低压流体输送钢管刷油、保温工程量计算表
单位:百米
算表中只需修改管道长
度及保温层厚度即可得
出保温层体积、保温层
外表面积、2层保温层
外表面积
常用低压流体输送钢管刷油、保温工程量计算表
121.66872 6.898359753222.707012445.414024。
