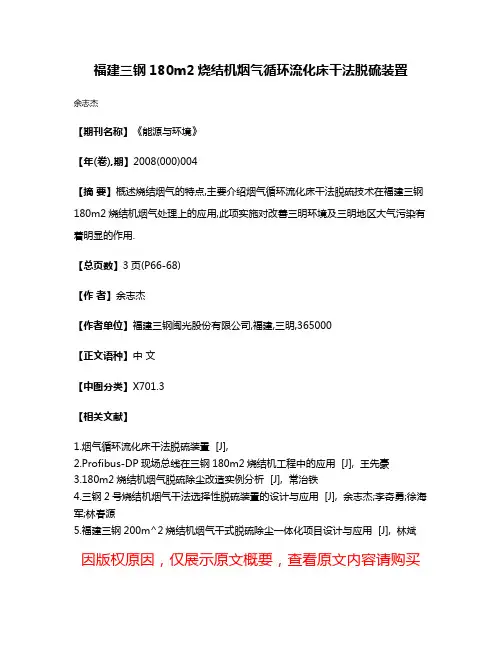

福建三钢180m2烧结机烟气循环流化床干法脱硫装置
余志杰
【期刊名称】《能源与环境》
【年(卷),期】2008(000)004
【摘要】概述烧结烟气的特点,主要介绍烟气循环流化床干法脱硫技术在福建三钢180m2烧结机烟气处理上的应用,此项实施对改善三明环境及三明地区大气污染有着明显的作用.
【总页数】3页(P66-68)
【作者】余志杰
【作者单位】福建三钢闽光股份有限公司,福建,三明,365000
【正文语种】中文
【中图分类】X701.3
【相关文献】
1.烟气循环流化床干法脱硫装置 [J],
2.Profibus-DP现场总线在三钢180m2烧结机工程中的应用 [J], 王先豪
3.180m2烧结机烟气脱硫除尘改造实例分析 [J], 常治铁
4.三钢2号烧结机烟气干法选择性脱硫装置的设计与应用 [J], 余志杰;李奇勇;徐海军;林春源
5.福建三钢200m^2烧结机烟气干式脱硫除尘一体化项目设计与应用 [J], 林斌因版权原因，仅展示原文概要，查看原文内容请购买。
180m2带式烧结机委托设计说明书甲方：乙方：甲方计划在生产厂区现在的矿粉储存场地建设一台180m2带式烧结机（详细位置见甲方厂区总地形图和现场），特委托乙方承担整个工程项目的设计工作，具体情况如下。
一、项目名称庚辰钢铁有限公司烧结工艺装备升级、环保达标改造项目二、项目设计依据和相关数据1、符合国家最新环保政策及相关文件。
2、以委托设计说明书中相关要求为基本依据；遵守甲乙双方有关本项目技术沟通的相关会议纪要和技术文件。
3、依照厂内原料、燃料、电气、水源、地质地貌等基础条件和产品的要求。
4、气象条件JN市地处我国暖湿地区,夏季多雨,冬季晴朗干燥,年主导风向夏季为南、西南风，冬季为东、东北风，根据省气象局提供的1951-1987年气象资料，摘录如下：极端最低气温-19.7℃（1953.1.7）;极端最高气温42.5℃（19557.22）;一日最大降水量298.4mm（1962.7.23）;最大冻土深度440mm（1968年共4天）;最大积雪深度190mm（1971.3.2）;最大风速及风向33.3m/s（西风,1951.7.21）;极大（瞬时）风速及风向34.8m/s（西风1977.7.14）;常年降雨量600-700mm。
基本风压0.4KN/m2;基本雪压0.2KN/m2;大气压力:冬季1000.2hPa,夏季998.5hPa。
厂区所在位置地震裂度:该位置在GD镇,处于鲁中山地北坡的山前倾斜平原上,东西两侧有两条倾向相对的正断层,发育在古生代地层中,第四系沉积较厚,场地周围未发现第四纪断层。
厂区平均海拨高度53米。
据分析,该地未来地震影响主要可能来自在鲁西南发生的强地震,该处影响烈度在Ⅵ-Ⅶ度间,基本定在Ⅵ度。
5、原料、燃料指标1) 精矿粉(常用有5种)：TFe61～63%，其中含S≤0.2,P≤0.016；因业主方产品要求,烧结配料中精矿粉比例约占60～65%。
主抽风机及脱硫系统的设计需考虑配料的透气性、硫含量。
天津冶金集团轧三钢铁有限公司烧结烟气粉尘脱硫工程可行性研究报告天津冶金集团轧三钢铁有限公司2013年10月目录第1章项目建设的必要性 (1)第2章烧结脱硫技术方案 (1)2.1项目名称 (1)2.2项目建设单位 (2)2.3 项目概况 (2)2.4采用的脱硫技术 (2)2.5 SDA工艺介绍 (3)2.6 SDA工艺原理 (4)2.7 SDA 脱硫工艺技术特点 (4)第3章方案设计的基础条件 (7)3.1 能源介质条件 (7)3.2 脱硫剂条件 (7)第4章脱硫系统设计原理 (8)第5章工艺设计方案 (8)5.1 总体设计方案 (9)5.2 通风 (16)5.3 给排水 (19)5.4 热力 (22)5.5 燃气 (23)5.6 电气自动化 (25)5.7 仪表自动化 (30)5.8 电讯 (33)5.9 建筑 (35)5.10 结构 (37)5.11 总图 (37)5.12 环境保护 (38)5.13 劳动安全与职业卫生 (41)5.14 消防 (44)第6章副产物利用途径 (46)6.1 副产物成分 (46)6.2 副产物利用途径 (46)第7章主要技术经济指标 (47)第8章项目投资 (49)第9章设备表及工程建安实物工作量 (50)第10章系统软件、硬件设备配置 (69)第1章项目建设的必要性现今全世界每年向大气排放硫氧化物1亿t以上，SO2的大量排放导致降雨酸化，腐蚀植被、森林和建筑物，破坏人类的生存环境，直接危害人类健康。
控制SO2的排放，减少酸雨发生，也是我国环境保护的重要任务之一。
钢铁企业是SO2主要污染源之一，而钢铁行业SO2主要由烧结烟气产生，确保烧结机生产过程中排放的SO2达标是钢铁企业应承担的社会责任。
因此烧结烟气脱硫减排任务依然任重道远，《国家环境保护“十二五”规划》提出：SO2削减8%，推进钢铁行业SO2排放总量控制，全面实施烧结烟气脱硫，新建烧结机应配套建设脱硫脱硝设施。

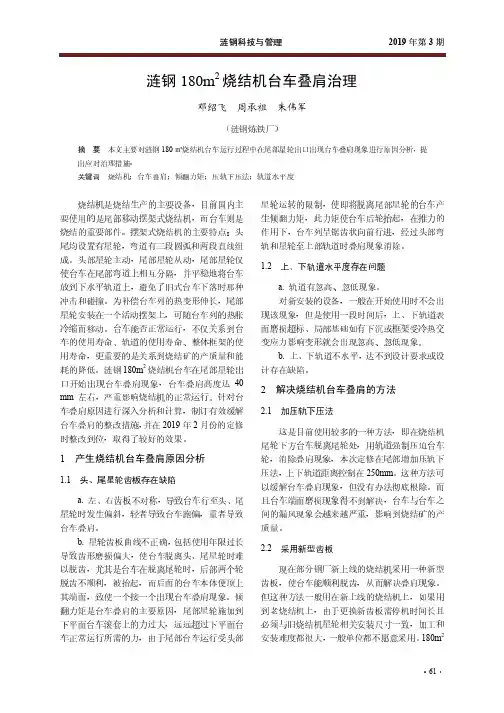

涟钢科技与管理 2019年第3期·61·涟钢180m 2烧结机台车叠肩治理邓绍飞 周承祖 朱伟军（涟钢炼铁厂）摘 要 本文主要对涟钢180㎡烧结机台车运行过程中在尾部星轮出口出现台车叠肩现象进行原因分析，提出应对治理措施。
关键词 烧结机；台车叠肩；倾翻力矩；压轨下压法；轨道水平度烧结机是烧结生产的主要设备，目前国内主要使用的是尾部移动摆架式烧结机，而台车则是烧结的重要部件。
摆架式烧结机的主要特点：头尾均设置有星轮，弯道有三段圆弧和两段直线组成。
头部星轮主动，尾部星轮从动，尾部星轮仅使台车在尾部弯道上相互分隔，并平稳地将台车放到下水平轨道上，避免了旧式台车下落时那种冲击和碰撞。
为补偿台车列的热变形伸长，尾部星轮安装在一个活动摆架上，可随台车列的热胀冷缩而移动。
台车能否正常运行，不仅关系到台车的使用寿命、轨道的使用寿命、整体框架的使用寿命，更重要的是关系到烧结矿的产质量和能耗的降低。
涟钢180m 2烧结机台车在尾部星轮出口开始出现台车叠肩现象，台车叠肩高度达40 mm 左右，严重影响烧结机的正常运行。
针对台车叠肩原因进行深入分析和计算，制订有效缓解台车叠肩的整改措施，并在2019年2月份的定修时整改到位，取得了较好的效果。
1 产生烧结机台车叠肩原因分析1.1 头、尾星轮齿板存在缺陷a. 左、右齿板不对称，导致台车行至头、尾星轮时发生偏斜，轻者导致台车跑偏，重者导致台车叠肩。
b. 星轮齿板曲线不正确，包括使用年限过长导致齿形磨损偏大，使台车脱离头、尾星轮时难以脱齿，尤其是台车在脱离尾轮时，后部两个轮脱齿不顺利，被抬起，而后面的台车本体便顶上其端面，致使一个接一个出现台车叠肩现象。
倾翻力矩是台车叠肩的主要原因，尾部星轮施加到下平面台车滚套上的力过大，远远超过下平面台车正常运行所需的力，由于尾部台车运行受头部星轮运转的限制，使即将脱离尾部星轮的台车产生倾翻力矩，此力矩使台车后轮抬起，在推力的作用下，台车列呈锯齿状向前行进，经过头部弯轨和星轮至上部轨道时叠肩现象消除。
目录第一章项目承担单位基本情况 (1)第二章项目基本情况 (3)第三章项目建设的必要性、先进性和可行性 (5)第四章分析依据 (11)第五章项目建设内容分析 (13)第六章项目节能措施以及节能效果分析 (21)第七章节能评估结论和合理化用能建议 (25)第一章项目承担单位基本情况济南xxx有限公司系股份制企业，位于济南市gggg。
公司始建于1969年，1984年被国家计委、经贸委确定为铸造原材料专业化生产厂；2012年公司被国家工信部公告为符合《造用生铁规范认定条件》的认证企业。
公司于2006年控股mmm球墨铸铁有限公司，现已形成年产球墨铸铁160万吨、覆膜砂3万吨、酚醛树脂15000吨的生产能力，拥有富氧、烧结脱硫、喷煤、剩余煤气发电和汽鼓风等节能生产装备。
是我国目前规模较大的集球墨铸铁用生铁、铸造专用酚醛树脂、覆膜砂为一体的专业化生产厂，是全国汽车、风电、机床、发动机、球墨铸管等国家装备制造业优质原材料的生产、供应基地。
公司主要客户有：中国重汽集团、东风商用车公司、上汽集团、南汽集团、广西玉柴、福建龙工、济南机床二厂、济南玫德铸造有限公司、时风集团、无锡桥联风电科技有限公司等，产品遍及大江南北。
公司坚持“质量为本，信誉第一，争创名牌，持续奋进”的质量方针，产品采用国际标准，并通过了ISO9001质量管理体系、ISO14001环境管理体系、GB/T28001职业健康安全管理体系的认证和计量确认。
公司设有省级企业技术中心；mmm人参牌球铁被山东省工商局、济南市政府确定为省著名商标。
公司始终坚持“以人为本、客户至上、诚信经营、回报社会”的企业文化理念，坚持科学、和谐发展，立足于循环经济发展和服务于社会，努力建设资源节约型和环境友好型绿色发展的百年老店。
公司坚持“以人为本、客户至上、诚信经营、回报社会”的核心价值观，坚持科学和谐发展观，坚持“观念创新、技术创新、管理创新、体制创新、经营创新”和“同舟共济、共同发展、实现共赢”的企业文化理念，立足于循环经济发展和服务于社会，加强科技投入和科学管理，强化环境意识，加大环保投入，创建科技庚辰，构建和谐庚辰，努力建设资源节约型和环境友好型企业。

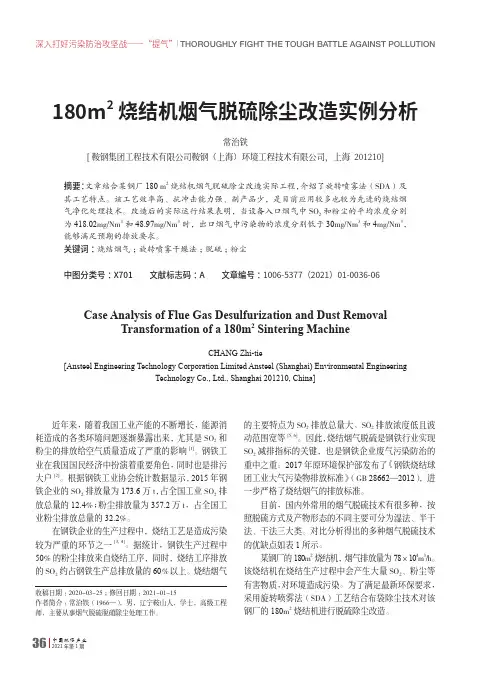

180m2烧结机烟气脱硫除尘改造实例分析常治铁[鞍钢集团工程技术有限公司鞍钢（上海）环境工程技术有限公司，上海 201210]摘要：文章结合某钢厂180 m2烧结机烟气脱硫除尘改造实际工程，介绍了旋转喷雾法（SDA）及其工艺特点。
该工艺效率高、抗冲击能力强、副产品少，是目前应用较多也较为先进的烧结烟气净化处理技术。
改造后的实际运行结果表明，当设备入口烟气中SO2和粉尘的平均浓度分别为418.02mg/Nm3和48.97mg/Nm3时，出口烟气中污染物的浓度分别低于30mg/Nm3和4mg/Nm3，能够满足预期的排放要求。
关键词：烧结烟气；旋转喷雾干燥法；脱硫；粉尘中图分类号：X701 文献标志码：A 文章编号：1006-5377（2021）01-0036-06Case Analysis of Flue Gas Desulfurization and Dust RemovalTransformation of a 180m2 Sintering MachineCHANG Zhi-tie[Ansteel Engineering Technology Corporation Limited Ansteel (Shanghai) Environmental EngineeringTechnology Co., Ltd., Shanghai 201210, China]近年来，随着我国工业产能的不断增长，能源消耗造成的各类环境问题逐渐暴露出来，尤其是SO2和粉尘的排放给空气质量造成了严重的影响[1]。
钢铁工业在我国国民经济中扮演着重要角色，同时也是排污大户[2]。
根据钢铁工业协会统计数据显示，2015年钢铁企业的SO2排放量为173.6万t，占全国工业SO2排放总量的12.4%；粉尘排放量为357.2万t，占全国工业粉尘排放总量的32.2%。
在钢铁企业的生产过程中，烧结工艺是造成污染较为严重的环节之一[3, 4]。

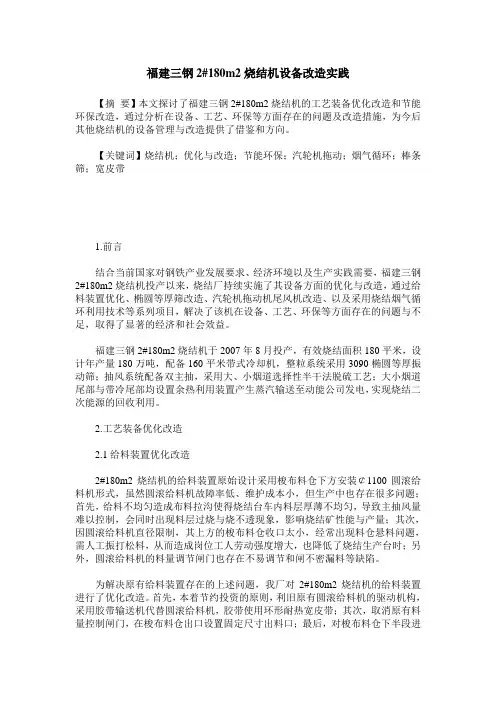

福建三钢2#180m2烧结机设备改造实践【摘要】本文探讨了福建三钢2#180m2烧结机的工艺装备优化改造和节能环保改造，通过分析在设备、工艺、环保等方面存在的问题及改造措施，为今后其他烧结机的设备管理与改造提供了借鉴和方向。
